Omfatter kontroll, og om nødvendig reetablering, av eksisterende fastmerker i prosjektområdet før anleggsarbeider starter. Omfatter også måling, beregning etablering og sikring av nye fastmerker til bruk innenfor anleggsområdet. Omfatter også rekognosering i felt for fysisk plassering måling og sikring av nye fastmerker, samt beregning av nye data, dersom eksisterende fastmerker som ligger utenfor området for den endelige konstruksjonen ødelegges under arbeidets gang.
Geodetiske referanserammer for prosjektet er gitt i kontraktens kapittel D. Bygg- og anleggsnett for prosjektet etableres av byggherre i henhold til NS 3580 Bygg- og anleggsnett - Ansvarsfordeling, kvalitetskrav og metoder før anleggsarbeidet starter. Se kontraktens kapittel D for informasjon om prosjektets Bygg- og anleggsnett.
Kontroll, beregning og eventuell reetablering av eksisterende fastmerker skal utføres i henhold til krav gitt i NS 3580. Kontroll-, beregning, plassering og etablering av nye fastmerker skal utføres i henhold til krav gitt i NS 3580.
Entreprenøren skal holde byggherren fortløpende orientert om skade på eller tap av fastmerker. Entreprenør har ansvar for fortetting av bygg- og anleggsnett ved behov. Beregningsdokumentasjon av supplerende fastmerker i henhold til NS 3580 skal overleveres byggherre før fastmerkene tas i bruk.
Bygg- og anleggsnettet skal oppfylle toleransekrav til ytre pålitelighet i grunnriss og høyde som angitt i NS 3580, se figur 11.1.
Entreprenøren er ansvarlig for å kontrollere at leverte fastmerker som skal benyttes er tilstrekkelige i antall og holder god nok kvalitet til at stikking og maskinstyring kan utføres innenfor toleransekrav. Hvis entreprenøren oppdager feil i eksisterende fastmerker eller feil i nyetablerte fastmerker skal byggherre varsles.
Kostnad angis som rund sum. Enhet: RS
Omfatter kontroll av eksisterende fastmerker i prosjektområdet før anlegget starter.
Mengden måles som utført antall punkt. Enhet: stk
Omfatter målinger og beregninger for å bestemme plassering av nye fastmerker som benyttes til å etablere anleggsnett, og for fastmerker som inngår i anleggsnettet. Omfatter også rekognosering i felt for fysisk plassering, måling, beregning og rapportering, herunder analyse av geodetisk nett.
Kostnad angis som rund sum. Enhet: RS
Omfatter levering og arbeider med oppsetting av fastmerker inkludert merkemateriale, bolter, søyler, jordspyd, mm.
Mengden måles som utført antall punkt. Enhet: stk
Omfatter all stikking, maskinstyring, måling og beregning i anleggstiden for å sikre en utførelse i overensstemmelse med de prosjekterte høyde- og plasseringsangivelser, mål og toleranser.
Stiknings- og maskinstyringsdata henter entreprenøren fra grunnlagsdata og prosjekterte data levert av byggherre. Entreprenøren skal varsle byggherren om det oppdages feil eller mangler i stiknings- og maskinstyringsdata.
Kostnad angis som rund sum. Enhet: RS
Omfatter alle kostnader i anleggstiden forbundet med innmåling, beregning og bearbeiding av innmålingsdata som dokumenterer:
- Mengder angitt i målebrev
- At utførelsen er i henhold til toleranser og kvalitetskrav
Innmålingsdata og dokumentasjon skal oppdateres og leveres fortløpende i anleggstiden. Innmålingsdata leveres som beskrevet i håndbok V770 Modellgrunnlag, kapittel 20.
Kostnad angis som rund sum. Enhet: RS
Omfatter alle kostnader forbundet med kontroll og dokumentasjon av at de angitte krav til materialer og utførelse overholdes, eksempelvis prøvetaking, materialprøving, fotografering, oppsyn og utførelseskontroll.
Entreprenøren er ansvarlig for at kontroll av materialer og utførelse gjennomføres i det omfanget som er angitt i gjeldende norske standarder, kontraktsbestemmelser, beskrivelse, modeller, tegninger og øvrig prosjektert grunnlag.
Entreprenøren deltar ved besiktigelse og registrering f.eks. ved fotografering av bygninger, anlegg mv. i anleggets nærhet før og etter arbeidets utførelse, med henblikk på eventuelle skader. Der besiktigelse er utført får entreprenøren overlevert registreringene før oppstart.

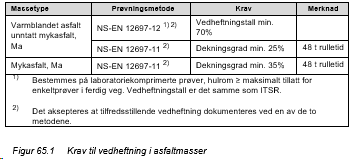

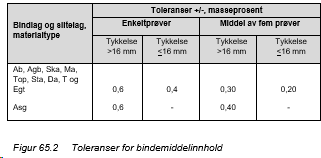

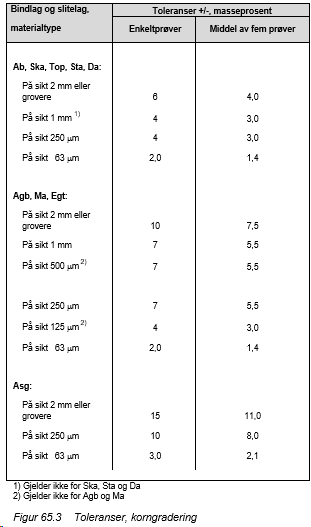

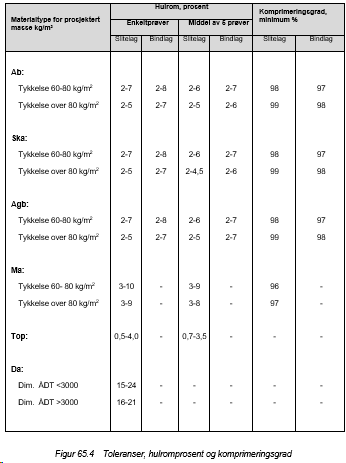

Kontroll av asfaltarbeider skal utføres i henhold til Teknologirapport TR 2505, Reseptorienterte asfaltkontrakter, Vegdirektoratet. Byggherren forbeholder seg rett til å supplere og endre kontrollprosedyrene i byggetiden dersom dette skulle vise seg nødvendig. Nødvendig materialkontroll kan enten utføres ved godkjent prøvningsanstalt eller ved entreprenørens byggeplasslaboratorium. Dette skal være utstyrt og godkjent for de aktuelle prøvninger. Prøvningene skal utføres av tilstrekkelig kvalifisert og øvet personell. Byggherren skal ha fri adgang til entreprenørens laboratorium og prøveresultater.
Betonglaboratorium skal være godkjent av Kontrollrådet. Prøveuttak og analysemetoder skal være som angitt i Norsk Standard der relevant standard foreligger, eller iht. håndbok R210 Laboratorieundersøkelser og håndbok R211 Feltundersøkelser. Det skal føres journal over uttatte prøver og analyser. Både byggherren og entreprenøren skal ha gjenpart av denne og av prøveresultater fortløpende.
Kostnad angis som rund sum. Enhet: RS
Omfatter utarbeidelse og levering av rapport som dokumenterer nye og endrede fastmerker etablert av entreprenøren. Rapporten skal utarbeides i henhold til NS 3580 Bygg- og anleggsnett - Ansvarsfordeling, kvalitetskrav og metoder. Omfatter også alle kostnader forbundet med avsluttende overlevering av disse data.
Kostnad angis som rund sum. Enhet: RS
Omfatter registrering, sammenstilling og overlevering av egenskapsdata for objekter som skal registreres i Nasjonal vegdatabank (NVDB) og Felles kartdatabase (FKB). Hvilke objekter dette gjelder er angitt i prosjektets objektkodeliste eller i den spesielle beskrivelsen.
Egenskapsdata registreres og leveres som beskrevet i håndbok V770 Modellgrunnlag (2015), kapittel 20.2, eventuelt som angitt i den spesielle beskrivelsen.
Kostnad angis som rund sum. Enhet: RS
Omfatter laserskanning av tunnelprofil og rapportering av data.
Målingene skal gjøres etter ferdig vann- og frostsikring. Krav til punkt-tetthet er 500 mm. Dokumentasjonen skal leveres byggherren på åpent, standardisert format, f. eks LandXML.
Kostnad angis som rund sum. Enhet: RS
Omfatter tilrigging, drift og nedrigging av midlertidige bygninger og istandsetting, drift og fjerning av midlertidige riggarealer. Omfatter også alle kostnader til byggeplassadministrasjon i den grad disse ikke inngår i egne prosesser eller er inkludert i enhetspriser.
Rigging og drift av rigg skal være slik at regler og påbud fra det offentlige overholdes. Det skal påsees at de utførte arbeider og omgivelsene ikke forurenses, f.eks. av olje. I byggetiden skal alle overflødige materialer og alt overflødig utstyr fjernes så snart som mulig. Etter fullført arbeid skal byggeplassen ryddes snarest mulig. Rigg- og anleggs-området utenom den permanente konstruksjonen skal såvidt mulig settes i den stand de var i før byggearbeidene startet. Provisoriske fundamenter og andre provisorier skal fjernes og ikke fylles ned, om ikke annet blir avtalt.
Omfatter alle kostnader for tiltransport, opprigging og klargjøring av det utstyr etc. som entreprenøren og eventuelle underentreprenører trenger for å utføre de beskrevne arbeider, i den utstrekning slike utgifter ikke er inkludert i egne prosesser eller i enhetsprisene. Omfatter også alle midlertidige bygninger og brakker med inventar og utstyr (bolig-, spise- og hvilebrakker, kontorbrakker, verksted, lagerbygg, sprengstoff lager, kompressorhus, boder etc.) og alle provisorier og hjelpemidler (operasjonsbaser med anlegg for varemottak/transporter, heiser, kraner, kranbaner, bøyebenker, kompressoranlegg, ventilasjonsanlegg m.v.) for entreprenørens eget bruk. Omfatter også nødvendige tiltak for å sikre at uvedkommende ikke får atkomst til bygge- eller anleggsplassen.
Omfatter også planering og opparbeidelse av tomt m/adkomst utover det som inngår i de permanente arbeider, nødvendig fremføring og installasjon av vann, kloakk, ev. renseanlegg, telefon og elektrisitetsforsyning, parkeringsplasser, gjerder, skjermer, skilter etc. samt nødvendige fundamenteringsarbeider og øvrig klargjøring av byggeplassen og leirområdet. Leie eller ervervelse samt nødvendige offentlige tillatelser til bruk av riggområder angitt i plan, besørges av byggherren. Dersom entreprenøren benytter arealer som ikke er angitt, må han selv avtale dette med grunneier, besørge nødvendige offentlige tillatelser og bekoste eventuell grunnleie.
Kostnad angis som rund sum. Enhet: RS
Omfatter alle kostnader til byggeplassadministrasjon, transporter, drift av rigg og driftsbygninger med utstyr som angitt i prosess 12.11, i den grad disse kostnadene ikke inngår i egne prosesser eller i enhetsprisene. Omfatter også alle utgifter til leie, vedlikehold, renhold, renovasjon, rekvisita, hjelpematerialer, telefonutgifter, brensel, elektrisk strøm, kokkelønn, lønn til administrasjonspersonell etc., samt opprettholdelse av nødvendige tiltak for å sikre at uvedkommende ikke får atkomst til bygge- eller anleggsplassen.
Mengden måles som byggetid i påbegynt kalenderuke fra avsluttet samhandlingsprosess ved oppstart, frem til avtalt ferdigstillelsesfrist. Enhet: uke
Omfatter nedrigging og fjerning av anleggene nevnt i prosess 12.11. Omfatter også sluttrydding av hele anleggsområdet inkludert riggområder, opplasting, transport, mellomlagring eller forskriftsmessig håndtering av avfall og/eller godkjent tildekking av gjenværende materialer og avfall etter at anleggsarbeidene er utført.
Kostnad angis som rund sum. Enhet: RS
Gjelder kontorer for byggherren med tilhørende utearealer som angitt. Omfatter tilrigging, drift og nedrigging av midlertidige bygninger og istandsetting, drift og fjerning av midlertidige riggarealer.
Lokalene skal ikke være tilrigget senere enn entreprenørens rigg. Plasseringen av kontor på byggeplassen skal avtales med byggherren. Kontor for byggherrens personale skal være låsbart og vinterisolert, og ha innlagt lys, varme, vann/avløp og telefon. I tilknytning til kontoret skal det være toalett med varmt og kaldt vann. Kontor skal ha et gulvareal som angitt i den spesielle beskrivelsen. Etter nedrigging skal provisoriske fundamenter og andre provisorier fjernes og ikke fylles ned.
Kostnad angis som rund sum. Enhet: RS
Kostnad angis som rund sum. Enhet: RS
Omfatter drift av brakker og utearealer for byggherren jf. prosess 12.21. Omfatter også utgifter til strøm, sikring og vakthold mens telefonutgifter betales av byggherren.
Kostnad angis som rund sum. Enhet: RS
Omfatter nedrigging og fjerning av brakker for byggherren jf. prosess 12.21, inkludert sluttrydding og istandsetting av området.
Kostnad angis som rund sum. Enhet: RS
Omfatter tiltak som oppvarming, tildekking, innkledning, isolering etc. for å beskytte materialer, konstruksjoner, gravegroper, maskiner og utstyr midlertidig mot frost og snø, samt snøbrøyting og strøing.
Tiltakene skal tilfredsstille de krav som er stilt i de respektive prosesser.
Kostnad angis som rund sum. Enhet: RS
Omfatter spesielle miljøtiltak som angitt. Ordinære miljøtiltak er inkludert i prosesser for utførelse. Omfatter også miljøkontroll av utslipp til luft, vann og jord.
Omfatter tiltak og kostnader for håndtering av utslippsvann og andre utslipp til resipient, inkludert overvåkning, prøvetaking og analyser samt øvrig dokumentasjon av tiltakenes funksjon.
Tiltakene skal kunne håndtere vann fra verksted, vaskerigg, anlegg for lagring og fylling av drivstoff, tunneldrift samt øvrig anleggsdrift inkludert der vannet har opprinnelse fra ovenforliggende terreng.
Kostnad angis som rund sum. Enhet: RS
Omfatter utforming, etablering, vedlikehold og fjerning etter endt bruk av renseanlegg, rensebasseng, grøfter, kummer, rør og alt nødvendig tilbehør for rensing av vann og andre utslipp til resipient, som angitt i den spesielle beskrivelsen..
Anlegget skal være i stand til å rense vann for olje og partikler i de årstider det skal være operativt og for øvrig ha funksjon som angitt i den spesielle beskrivelsen.
Utforming av anlegg for håndtering av drivevann for tunnel skal være slik at vannet resirkuleres for å redusere vannforbruk og redusere utslipp, samt ha mulighet for pH-justering der dette er aktuelt. Det skal installeres on-line måleutstyr med alarmfunksjoner iht. den spesielle beskrivelsen, eksempelvis for for pH og turbiditet.
Vaskeplasser og anlegg for lagring og fylling av drivstoff skal etableres med fast, tett dekke med avløp til sluk som er koblet på oljeutskiller.
Kostnad angis som rund sum. Enhet: RS
Omfatter drift av anlegg for håndtering av vann. Omfatter også fjerning av vann og slam inkludert deponeringskostnader, samt overvåkning, prøvetaking, analyser og øvrig dokumentasjon av tiltakenes funksjon.
Anlegget skal driftes slik at det renser vann for olje og partikler i de årstider det skal være operativt og for øvrig som angitt i den spesielle beskrivelsen.
Renseanlegg for drivevann fra tunnel skal opereres slik at vannet resirkuleres for å redusere vannforbruk og redusere utslipp. Ev justering av pH gjøres slik det er angitt i den spesielle beskrivelsen.
Renseanlegg, grøfter og oljeutskillere skal sjekkes jevnlig og tømmes for olje og slam ved behov.
Forurenset slam skal ikke gjenbrukes eller blandes med rene masser som disponeres i anleggsområdet eller i influensområdet til vann.
Deponering skal dokumenteres med veielapper og rapporteres fortløpende til byggherren.
Entreprenøren skal dokumentere at vannets innhold er i overensstemmelse med grenseverdier for renset vann iht. utslippstillatelse, gjeldende regelverk og den spesielle beskrivelsen. Prøvetaking, analyse og rapportering av analyse resultater fra anleggsvann skal skje i henhold til krav i utslippstillatelse.
Slam fra vaskeplasser, sedimentasjonsgrøfter, basseng og renseanlegg skal ansees å være forurenset og prøver skal tas for å avdekke forurensningsgrad. Entreprenøren skal dokumentere vannets og slammets innhold og at det er i overenstemmelse med gitte grenseverdier for utslipp, gjenbruk og avfallshåndtering. Det skal dokumenteres at deponering eller ev. nyttiggjøring av slam er i overensstemmelse med tillatelser og krav i gjeldende regelverk og den spesielle beskrivelsen.
Vann og slamprøver skal leveres til akkreditert og sertifisert laboratorium for analyse. Prøveuttak og analysemetoder skal være som angitt i Norsk Standard der relevant standard foreligger.
Kostnad angis som rund sum. Enhet: RS
Omfatter utforming, levering, etablering, drift, vedlikehold og nødvendige utskiftinger, flyttinger, fjerning og deponeringskostnader etter endt bruk av siltgardin for kontroll av plast- og partikkelspredning ved massefyllinger eller andre arbeider ved eller i vann. Omfatter også forsvarlig merking, daglig kontroll, etablering og drift av overvåkningssystem samt rapportering. Områder hvor tiltak er aktuelt, er angitt i den spesielle beskrivelsen.
Funksjon, utforming, valg av materialer og opplegg for overvåkning skal forelegges byggherren før etablering av siltgardin. Det skal installeres on-line målinger av turbiditet med alarmfunksjon ved uønsket partikkelspredning med mindre annet krav til overvåkning er angitt i den spesielle beskrivelsen.
Entreprenøren skal utarbeide tiltaksplaner for å sikre at siltgardinene er montert riktig, fungerer etter hensikten og at grenseverdiene for partikler, målt som turbiditet, overholdes. Siltgardinen skal inspiseres daglig før start av de aktuelle anleggsarbeider i siltgardinens virkeområde. Oppsamling av tilbakeholdt plast skal gjøres daglig der dette er aktuelt.
Kostnad angis som rund sum. Enhet: RS
Omfatter tiltak for begrensning og oppsamling av plastavfall fra sprøytebetong og sprengningsarbeider. Tiltak skal være som angitt i den spesielle beskrivelsen.
Kostnad angis som rund sum. Enhet: RS
Omfatter registrering, bearbeiding av data og rapportering av støynivå fra anleggsdriften.
Omfatter å skaffe til veie, montere, drifte og fjerne alt nødvendig utstyr, samt gjøre registrering, dataoverføring, bearbeiding av data og rapportering av støynivå fra anleggsdriften som angitt i den spesielle beskrivelsen gjennom alle aktuelle perioder som krever registrering av støy. Registreringene skal dokumentere effekten av de miljøtiltak entreprenøren gjør i prosesser for utførelse for å overholde de krav til støynivå som er fastsatt. Aktuelle perioder for registrering knyttet til arbeidsoperasjoner på anlegget eller tidsrom, samt frister for rapportering, skal være som angitt i den spesielle beskrivelsen. Steder for registrering samt type og antall utstyr skal være som angitt i den spesielle beskrivelsen.
Type registrering, ev. krav til tidsoppløsning, sanntidsrapportering, dataoverføringsmetode, fjernavlesning, mv. skal være som angitt i den spesielle beskrivelsen.
Kostnad angis som rund sum. Enhet: RS
Omfatter mottak av data for støynivå registrert av byggherren, samt databearbeiding og rapportering som angitt i den spesielle beskrivelsen. Aktuelle perioder for registrering knyttet til arbeidsoperasjoner på anlegget eller tidsrom, samt frister for rapportering, skal være som angitt i den spesielle beskrivelsen.
Kostnad angis som rund sum. Enhet: RS
Omfatter registrering, bearbeiding av data og rapportering av vibrasjonsnivå fra anleggsdriften.
Omfatter å skaffe til veie, montere, drifte og fjerne alt nødvendig utstyr, samt gjøre registrering, dataoverføring, bearbeiding av data og rapportering av vibrasjonsnivå fra anleggsdriften som angitt i den spesielle beskrivelsen gjennom alle aktuelle perioder som krever registrering av vibrasjoner. Registreringene skal dokumentere effekten av de miljøtiltak entreprenøren gjør i prosesser for utførelse for å overholde de krav til vibrasjonsnivå som er fastsatt. Aktuelle perioder for registrering knyttet til arbeidsoperasjoner på anlegget eller tidsrom, samt frister for rapportering, skal være som angitt i den spesielle beskrivelsen. Steder for registrering samt type og antall utstyr skal være som angitt i den spesielle beskrivelsen.
Type registrering, ev. krav til tidsoppløsning, sanntidsrapportering, dataoverføringsmetode, fjernavlesning, mv. skal være som angitt i den spesielle beskrivelsen.
Kostnad angis som rund sum. Enhet: RS
Omfatter mottak av data for vibrasjonsnivå registrert av byggherren, samt databearbeiding og rapportering som angitt i den spesielle beskrivelsen. Aktuelle perioder for registrering knyttet til arbeidsoperasjoner på anlegget eller tidsrom, samt frister for rapportering, skal være som angitt i den spesielle beskrivelsen
Kostnad angis som rund sum. Enhet: RS
Omfatter alle kostnader forbundet med ulemper, tiltak og provisorier for å sikre eksisterende vegetasjon, bekker, elver, vann, fornminner, kulturminner, spesielle objekter, fugler og dyr, mv. mot skader fra anleggsdriften. Oppdages skader eller forhold som kan ha betydning for senere vurdering av tilstand, skal dette rapporteres til byggherren. Entreprenøren er ansvarlig for å vedlikeholde sikringstiltakene slik at de fungerer under hele anleggsperioden. Omfatter også utarbeidelse av en detaljert plan som viser når og hvordan arbeidsoperasjoner som skal foregå i nærheten av sikret vegetasjon, bekker, elver og vann, skal utføres. Planen skal forelegges byggherren i god tid før arbeidsoperasjonene starter.
Kostnad angis som rund sum. Enhet: RS
Trær skal sikres med bildekk av tilstrekkelig dimensjon i forhold til treets diameter. Sikkerhetsgjerde av plast med rød eller oransje farge skal monteres rundt.
For sikring av stamme monteres bildekk i hverandre med egnet festemetode som ikke skader treets røtter eller bark.
Mengden måles som antall trær. Enhet: stk
Omfatter levering, utlegging og fjerning etter endt bruk av materialer for beskyttelse av rotsonen på trær.
Beskyttelse av rotsonen på trær bygges opp av steinmaterialer over fiberduk, ev. kjøre sterke plater, som angitt i den spesielle beskrivelsen.
Beskyttelse av rotsonen skal legges ut på hele arealet hvor den vil kunne bli utsatt for kompresjon. Utstrekning skal være som treets kronediameter, minimum radius 4 meter. Tykkelse som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert areal. Enhet: m2
Kostnad angis som rund sum. Enhet: RS
Kostnad angis som rund sum. Enhet: RS
Kostnad angis som rund sum. Enhet: RS
Kostnad angis som rund sum. Enhet: RS
Omfatter alle arbeider med bygging, vedlikehold og etterfølgende riving og fjerning av provisoriske anleggsveger, bruer og kaier for adkomst til anlegget og for trafikk innen anlegget, og for andre veger og tiltak entreprenøren har behov for i gjennomføringen av arbeidene. Omfatter også ekstra vedlikehold av offentlige veger, bruer og kaier (som for eksempel at det foretas tilstrekkelig renhold der anleggstrafikk kommer inn på offentlig veg), samt vedlikehold og nødvendig forsterkning av private veger, bruer og kaier i den tiden de benyttes for anlegget. Offentlige og private veger, bruer og kaier skal istandsettes etter bruk til minst samme standard som før de ble tatt i bruk.
Områder berørt av provisoriske veger, bruer og kaier skal settes i samme stand som de var i før byggingen.
Kostnad angis som rund sum. Enhet: RS
Omfatter bygging, vedlikehold og etterfølgende riving og fjerning av provisoriske veger for adkomst til anlegget, og for trafikk innen anlegget, og for andre veger og tiltak entreprenøren har behov for i gjennomføringen av arbeidene. Snøbrøyting og strøing inngår i prosess 12.4.
Dersom materialet i linjen ikke tillates brukt til bygging av anleggsveger, angis dette i den spesielle beskrivelsen.
Vegene skal anlegges slik at de ikke representerer noen stabilitetsmessig fare for anlegget eller omgivelsene, verken under arbeidet eller senere. Vegene skal bygges med en slik standard og vedlikeholdes på en slik måte at de til enhver tid er kjørbare for personbiler uten at kjøretøyet skades. Vegene skal utplaneres etter bruk og eventuelt tilsåes. Blivende skråninger skal være stabile både i skjæring og fylling. Eventuelle tilknytninger til permanent vegbane skal fjernes.
Kostnad angis som rund sum. Enhet: RS
Omfatter bygging, vedlikehold og etterfølgende riving og fjerning av provisoriske bruer for adkomst til anlegget og for trafikk innen anlegget.
Kostnad angis som rund sum. Enhet: RS
Omfatter bygging, vedlikehold og etterfølgende riving og fjerning av provisoriske kaier for anleggstransport.
Kostnad angis som rund sum. Enhet: RS
Omfatter vedlikehold og nødvendig forsterkning av private veger i den tiden de benyttes for anlegget. Omfatter også ekstra vedlikehold og nødvendig forsterkning av offentlige veger pga. bruk til anleggstransport. Det ordinære vedlikeholdet forutsettes uforandret. For eventuelle særlige restriksjoner i forbindelse med offentlige veger vises til den spesielle beskrivelsen.
Kostnad angis som rund sum. Enhet: RS
Omfatter vedlikehold og nødvendig forsterkning av private bruer som følge av anleggstransport i det tidsrom de benyttes for anlegget. Omfatter også ekstra vedlikehold, ev. forsterkning av offentlige bruer pga. bruken til anleggstransport. Det ordinære vedlikeholdet forutsettes uforandret. For eventuelle restriksjoner i forbindelse med offentlige veger vises til den spesielle beskrivelsen.
Kostnad angis som rund sum. Enhet: RS
Omfatter vedlikehold og nødvendig forsterkning av private kaier som følge av anleggstransport i det tidsrom de benyttes for anlegget. Omfatter også ekstra vedlikehold, ev. forsterkning av offentlige kaier pga. bruken til anleggstransport. Det ordinære vedlikeholdet forutsettes uforandret. For eventuelle restriksjoner i forbindelse med offentlige kaier vises til den spesielle beskrivelsen.
Kostnad angis som rund sum. Enhet: RS
Omfatter de forholdsregler som må tas for å hindre forurensning av planum og overbygning med telefarlige materialer ved trafikk inn på disse områder utenfra eller fra områder i linjen med telefarlige jordarter.
Kostnad angis som rund sum. Enhet: RS
Omfatter alle kostnader forbundet med ulemper, tiltak og provisorier for avvikling av trafikken på eksisterende trafikkleder, inklusiv kollektivtrafikk, gang- og sykkeltrafikk og provisoriske omlegginger av eksisterende veger og jernbaner. I den spesielle beskrivelsen er angitt eventuell bruk av fysisk skille mellom myke og harde trafikanter. Omfatter også alle kostnader med spesielle sikringstiltak for eiendommer, bekker, elver og vann, landtrafikk, sjøtrafikk og lufttrafikk etc. mot skader fra anlegg under utførelse som angitt. Ordinære tiltak er inkludert i prosesser for utførelse.
Dersom eksisterende veg skal tilknyttes nye konstruksjoner, eller er utgravd for å gi plass for permanente konstruksjoner, regnes oppfylling og istandsetting under hovedprosessene 2 - 8.
Varsling av vegarbeid på eller ved veg åpen for almen ferdsel skal utføres i henhold til håndbok N301 Arbeid på og ved veg. Ved arbeid på og langs veg som er åpen for trafikk, skal entreprenøren etablere rutiner for drift og vedlikehold basert på håndbok R610 Standard for drift og vedlikehold av riksveger. Det skal legges vekt på kontroll og reparasjon av vegdekke, skilt og oppmerking.
Kostnad angis som rund sum. Enhet: RS
Omfatter alle kostnader og ulemper påført av trafikk utenom anleggets egen trafikk, herunder ekstra kostnader for å holde trafikken i gang på eksisterende veger, omdirigering eller midlertidig stopp av trafikken, ekstra laste/losse- og transportkostnader ved trafikkert veg, vakthold ved kryssing av trafikkert veg, mv.
Omlegging eller avstengning skal skje i samråd med de offentlige instanser. Alle trafikantgrupper skal gis en sikker og forsvarlig trafikkavvikling.
Kostnad angis som rund sum. Enhet: RS
Omfatter alle kostnader og ulemper påført av trafikk utenom anleggets egen trafikk, herunder ekstra kostnader for å holde trafikken i gang på eksisterende veger, omdirigering eller midlertidig stopp av trafikken, ekstra laste/losse- og transportkostnader ved trafikkert veg, vakthold ved kryssing av trafikkert veg, bruk av trafikkdirigent, lede-/følgebil, støtputebil, mv.
Omfatter ikke bruk av langsgående sikring styrkeklasse T1, T2, T3.
Kostnad angis som rund sum. Enhet: RS
Omfatter levering, montering, drift, nedtaking, lagring og flytting, samt fjerning etter bruk, av langsgående sikring styrkeklasse T1, T2 og T3. Bruk av langsgående sikring utover det som er angitt i godkjent arbeidsvarslingsplan skal avtales med byggherren.
Mengden måles som prosjektert lengde. Oppgjort mengde er den største lengde sperremateriell av minimumsklasse som angitt i godkjent arbeidsvarslingsplan, og som er i bruk på samme tidspunkt på anlegget i løpet av utførelsestiden. Enhet: m
Omfatter alle kostnader med tiltak og heft for å sikre og prioritere fremkommelighet for kollektivtrafikk.
Utførelse angis i den spesielle beskrivelsen
Kostnad angis som rund sum. Enhet: RS
Omfatter tiltak for å sikre myke trafikanter.
Utførelse angis i den spesielle beskrivelsen.
Kostnad angis som rund sum. Enhet: RS
Omfatter all oppmerking og alle signaler for varsling eller dirigering av trafikken på eksisterende veger, og oppmerking av avsperrede områder ved eller i trafikkerte veger (f.eks. grøfter eller skjæringskant).
Kostnad angis som rund sum. Enhet: RS
Omfatter nødvendige provisoriske omlegginger av eksisterende veger for å holde disse åpne for trafikk, herunder istandsetting av den opprinnelige vegen til samme standard som tidligere når denne tas i bruk.
Krav til standard for omleggingen angis i den spesielle beskrivelsen. Etter bruk skal provisoriene utplaneres og bringes tilbake til opprinnelig stand.
Kostnad angis som rund sum. Enhet: RS
Omfatter alle kostnader med vakthold og sikring av eksisterende veger, jernbaner, eiendommer osv. som angitt i den spesielle beskrivelsen. Ordinære tiltak er inkludert i prosesser for utførelse.
Kostnad angis som rund sum. Enhet: RS
Omfatter alle kostnader forbundet med sikringstiltak for sjøtrafikk i byggetida, eksempelvis oppmerking, belysning, vakthold, omdirigering av sjøtrafikk etc. Entreprenøren skal selv klarlegge og besørge eventuell merking, belysning og andre sikringstiltak som kan bli pålagt av havnemyndighetene i forbindelse med skipstrafikken i byggetiden. Skipstrafikken skal ikke hindres med mindre det foreligger tillatelse fra havnemyndighetene.
Kostnad angis som rund sum. Enhet: RS
Omfatter alle kostnader forbundet med sikringstiltak for lufttrafikk, som angitt.
Kostnad angis som rund sum. Enhet: RS
Omfatter bygging og senere fjerning av sikringsvoll etter nærmere avtale med byggherren i områder der det er en mulighet for å påtreffe sprengstoff med eller uten tennere fra tidligere utførte bergsprengningsarbeider i andre entrepriser på stedet. Omfatter sikring med alpingjerde påmontert skilt med adgang forbudt.
Vollen utformes i samråd med byggherren. Ved behov skal vollen være over 3 meter høy.
Mengden måles som utført anbrakt volum målt av vollen. Enhet: m3
Omfatter alle arbeider med miljøsanering, riving og fjerning av anlegg med fundamenter, så som hus, grunnmur, støttemurer, bruer, brufundamenter, kummer, kulverter, rørledninger, kantstein, rekkverk, skilt, stolper, portaler, gjerder etc.. Med fjerning menes til godkjent mottak, fortrinnsvis gjenbruksanlegg, eller rengjøring og mellomlagring på anlegget for senere bruk som angitt i den spesielle beskrivelsen. Sted for ev. lagring ved gjenbruk skal være som angitt i den spesielle beskrivelsen.
Omfatter også materialer og arbeider med igjenfylling utover det som er medtatt i andre prosesser.
Nødvendige miljøkartlegginger, undersøkelser og offentlige tillatelser besørges av byggherren.
Omfatter også leverings- og behandlingsgebyrer.
Riving og skjæring av faste vegdekker er medtatt i prosess 63.1.
Materialene skal så langt mulig gjenbrukes på prosjektet, ved for eksempel knusing. Entreprenøren skal i sin avfallsplan angi hvordan materialene anbringes.
Kostnad angis som rund sum. Enhet: RS
Kostnad angis som rund sum. Enhet: RS
Kostnad angis som rund sum. Enhet: RS
Prosessen kommer kun til anvendelse når de fjernede anlegg ikke erstattes med tilsvarende.
Kostnad angis som rund sum. Enhet: RS
Kostnad angis som rund sum. Enhet: RS
Mengden måles som prosjektert lengde kantstein. Enhet: m
Mengden måles som prosjektert lengde rekkverk. Enhet: m
Mengden måles som prosjektert antall. Enhet: stk
Kostnad angis som rund sum. Enhet: RS
Mengden måles som prosjektert lengde gjerde. Enhet: m
Omfatter alle flytte- og omleggingsarbeider, så som flytting av hus, flytting og omlegging av private vann- og avløpsledninger, brønner samt flytting og omlegging av gjerder, midlertidig flytting og omlegging av bekkeløp, etc. Nødvendige offentlige tillatelser besørges av byggherren, der ikke annet er angitt i den spesielle beskrivelsen.
Kostnad angis som rund sum. Enhet: RS
Omfatter flytting av hus med tomte- og grunnmursarbeider som angitt i den spesielle beskrivelsen.
Kostnad angis som rund sum. Enhet: RS
Omfatter flytting og omlegging av private vann- og avløpsledninger som angitt, herunder grøftearbeider, fjerning eller utkobling av opprinnelige ledninger og kummer, levering av materiell til og legging av ledning til erstatning for ledning som fjernes/utkobles. Hvis eksisterende hovedvannledninger forutsettes brutt, skal entreprenøren i samråd med byggherren legge opp en plan for å opprettholde vannforsyningen. Videre inngår arbeider i forbindelse med brønner som angitt.
Kostnad angis som rund sum. Enhet: RS
Omfatter alle flytte- og omleggingsarbeider nødvendiggjort av vegens fremføring, så som fjerning/flytting av kabler, master/stolper, kiosker/skap, fjerning av kabler som ikke er i bruk, etc.
Kostnad angis som rund sum. Enhet: RS
Omfatter frakobling, oppgraving/nedtaking, rengjøring og fjerning/flytting av kabler til sted angitt i den spesielle beskrivelsen.
Kabler skal graves opp uten å beskadiges og skal transporteres på tromler.
Kostnad angis som rund sum. Enhet: RS
Omfatter nedtaking av stolper/master, oppgraving av fundamenter, rengjøring og fjerning/flytting av materialene til sted angitt i den spesielle beskrivelsen.
Stolper/master og fundamenter tas ned/graves opp og transporteres uten å beskadiges.
Kostnad angis som rund sum. Enhet: RS
Omfatter demontering, rengjøring og fjerning/flytting av kiosker/skap med ev. fundamenter til sted angitt i den spesielle beskrivelsen.
Kiosker/skap skal demonteres og transporteres uten å beskadiges.
Kostnad angis som rund sum. Enhet: RS
Omfatter midlertidig flytting og tilbakeflytting av eksisterende bekkeløp som angitt. Forsterkning av grøfter og elve- og bekkereguleringer er medtatt i prosess 47.
Mengden måles som prosjektert lengde. Enhet: m
Omfatter nedtaking, rengjøring, overflytting og oppsetting av brukbare gjerder inkludert stolper og fundamenter i og ved anleggsområder som angitt. Omfatter også fjerning av eventuelle ubrukbare gjerdematerialer og fundamenter i denne forbindelse. Omfatter også ev. tiltransport og oppsetting av gammelt gjerdemateriale fra angitt lager.
Riving og fjerning av gammelt gjerde og ev. transport til lager for gjenbruk er medtatt under prosess 15.5.
Eksisterende gjerdematerialer skal benyttes som avtalt ved etablering av nytt gjerde, forutsatt at de med rimelighet kan benyttes på nytt og de ikke inneholder impregneringsstoffer definert som farlig avfall. Erstatning for gjerdemateriale som ikke kan gjenbrukes, skal gjøres med gammelt gjerdemateriale tiltransportert fra angitt mellomlager der dette er aktuelt.
Arbeidet skal utføres slik at gjerdet får minst like god standard som eksisterende gjerde.
Mengden måles som prosjektert lengde eksisterende gjerde. Enhet: m
Omfatter nedtaking av eksisterende gjerde, inkludert stolper, porter og fundamenter. Omfatter også rengjøring, opplasting, transport og lossing av brukbare materialer direkte til ny plassering. Omfatter også fjerning av eventuelle ubrukbare gjerdematerialer og fundamenter.
Mengden måles som prosjektert lengde eksisterende gjerde. Enhet: m
Omfatter oppsetting av gjerde med stolper og porter på berg, med materialer fra gammelt gjerde direkte overflyttet fra tidligere posisjon eller tiltransportert fra lager.
Mengden måles som prosjektert lengde oppsatt gjerde. Enhet: m
Omfatter oppsetting av gjerde med stolper, porter og fundamenter i jord, med materialer fra gammelt gjerde direkte overflyttet fra tidligere posisjon eller tiltransportert fra lager.
Mengden måles som prosjektert lengde oppsatt gjerde. Enhet: m
Omfatter opplasting, transport og lossing av gammelt gjerdemateriale fra angitt lager til stedet for oppsetting.
Mengden måles som prosjektert lengde tiltransportert gjerde. Enhet: m
Omfatter etablering av permanente tiltak for sikring av eksisterende vegetasjon som angitt i den spesielle beskrivelsen. Sikring mot skade fra anleggsdriften er medtatt under prosess 12.5.
Kostnad angis som rund sum. Enhet: RS
Omfatter alle arbeider med vegetasjonsrydding, så som felling av trær til tømmer eller ved, framkjøring til tilgjengelig sted og lagring som angitt i den spesielle beskrivelsen. Omfatter også rydding og fjerning av buskas og hogstavfall samt riving og fjerning av stubber og røtter. Omfatter også ev. behandling av buskas og hogstavfall. Fjerning av vegetasjonsdekke og matjord inngår i prosess 21.3.
Dersom vegetasjonsdekket skal benyttes til naturlig vegetasjonsinnvandring, skal vegetasjonsryddingen gjøres på en slik måte at mest mulig vegetasjonsdekke blir tatt vare på uten at det blir skadet.
Mengden måles som prosjektert areal i horisontalprojeksjon. Enhet: m2
Omfatter felling, kvisting, sortering og kapping av trær til tømmerstokker for levering til videre produksjon. Omfatter kun stokker på over 25 liter og med en toppdiameter på over 50 mm, og inkluderer framkjøring med skogsmaskin til tilgjengelig sted for senere avhenting.
Stokker med en toppdiameter mellom 50 mm og 120 mm skal kappes i lengder på 3,1 til 5,8 m, med 0,3 m intervaller. Stokker med toppdiameter på over 120 mm skal kappes i lengder på 3,7 til 5,8 m, med 0,3 m intervaller.
Mengden måles som utført volum trevirke. Enhet: m3
Omfatter felling, kvisting, kapping samt behandling av større og mindre trær til ved, frem-kjøring til tilgjengelig sted, kapping i 0,6 m lengde og lagring. I den spesielle beskrivelsen er angitt om veden skal kløyves, kappes i andre lengder, krav til stabling eller pakking, videre transport.
Mengden måles som utført volum trevirke. Enhet: m3
Omfatter felling og fjerning av enkelt-trær. I den spesielle beskrivelsen er angitt hvilke trær, adkomst, videre håndtering, transport, opplysninger om hindringer osv.
Mengden måles som prosjektert antall. Enhet: stk
Omfatter oppgraving og flytting av trær og busker som skal bevares for senere planting. Mellomlagring og planting av oppbevarte trær og busker, se prosess 74.66.
Det skal tas rotklumper av tilstrekkelig størrelse.
Mengden måles som prosjektert antall. Enhet: stk
Mengde måles som prosjektert antall. Enhet: stk
Mengde måles som prosjektert antall. Enhet: stk
Omfatter rydding og fjerning av buskas samt hogstavfall fra felling og kapping av trær; også hogstavfall fra tidligere hogst.
Mengde måles som prosjektert areal. Enhet: m2
Omfatter riving, sortering og fjerning av stubber og røtter.
Stubber og røtter skal skilles fra resten av vegetasjonsdekket og transporteres til anvist sted eller godkjent mottak.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter fliskutting/fresing av buskas, hogstavfall, stubber og røtter.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter utgraving, opplasting, transport og tipping av vegetasjonsdekke og matjord. Omfatter også ev. mellomlagring eller sideforflytning i ranke. Omfatter også ev. ugressbekjempelse av matjord. Prosessen gjelder overalt hvor vegetasjonsdekke eller matjord finnes innen vegområdet, på arealer som skal benyttes for tilrigging, anleggsveger, sidetak, materialtak og tipp, samt for alle områder hvor det skal utføres skjæring og under fylling uansett fyllingshøyder og uansett skråning av terrenget, eller i henhold til plan. Unntatt er eventuelle arealer angitt i den spesielle beskrivelsen.
Avdekking av større arealer med løsmasser og der det er fare for avrenning som kan føre til forurensning av bekker, elver og vann, skal skje på et tidspunkt med liten fare for avrenning. Vegetasjonsdekke og matjord skal ikke blandes med øvrige materialer eller underliggende masser, og skal behandles slik at den ikke forringes. Jorda skal ikke kjøres i eller behandles slik at jordstrukturen komprimeres eller forringes på annen måte. Vegetasjonsdekket eller matjorden skal lagres på en slik måte at massen dreneres for vann. Jordstrukturen skal etter lagring være slik at den er drenerende for vann og smuldrer lett etter opptørking om våren. Dersom vegetasjonsdekke eller matjord antas å bli liggende lenger enn 2 måneder i vekstsesongen, skal massene legges i løse hauger eller ranker med maksimalt 2,0 meters høyde.
Mengden måles som prosjektert fast volum. Tykkelser mindre enn 0,2 m regnes som 0,2 m. Enhet: m3
Vegetasjonsdekke består av det øvre jordsjiktet av naturbunn som inneholder torv, frø, planter og rotdeler. Vegetasjonsdekke skal brukes der det er planlagt naturlig innvandring av vegetasjon.
Ev. bekjempelse av uønskede arter er medtatt i prosess 27.3. Ved fjerning av vegetasjonsdekke skal man tilstrebe lokal gjenbruk på skråninger så langt dette er mulig og massen er egnet.
Mengden måles som prosjektert fast volum. Tykkelser mindre enn 0,2 m regnes som 0,2 m. Enhet: m3
Omfatter sideflytning av vegetasjonsdekke og lagring i ranke.
Mengden måles som prosjektert fast volum. Tykkelser mindre enn 0,2 m regnes som 0,2 m. Enhet: m3
Omfatter utgraving, opplasting, transport til mellomlager og arbeid på tipp. Gjelder alt vegetasjonsdekke som ikke kan eller skal lagres i ranke etter prosess 21.311.
Mengden måles som prosjektert fast volum. Tykkelser mindre enn 0,2 m regnes som 0,2 m. Enhet: m3
Som matjord menes det øvre jordlaget på dyrket mark som skiller seg fra dypere lag ved å inneholde mold. Matjord skal ikke legges tilbake på vegskråninger i skogsområder. Ev. bekjempelse av uønskede arter er medtatt i prosess 27.3.
Mengden måles som prosjektert fast volum. Tykkelser mindre enn 0,2 m regnes som 0,2 m. Enhet: m3
Omfatter sideflytning av matjord og lagring i ranke.
Mengden måles som prosjektert fast volum. Tykkelser mindre enn 0,2 m regnes som 0,2 m. Enhet: m3
Omfatter utgraving, opplasting, transport til angitt mellomlager og arbeid på tipp for matjord som ikke kan eller skal lagres i ranke etter prosess 21.321.
Mengden måles som prosjektert fast volum. Tykkelser mindre enn 0,2 m regnes som 0,2 m. Enhet: m3
Omfatter levering og arbeid i forbindelse med ugressbekjempelse av matjord lagt i ranke eller mellomlager. Ev. bekjempelse av uønskede arter er medtatt i prosess 27.3.
Matjorden skal holdes fri for ugress fra den er lagt i mellomlager og frem til den er utlagt. Valg av sprøytemiddel, metode og tidspunkt for ugressbekjempelse skal forelegges byggherren.
Mengden måles som grunnareal av ranke og mellomlager i horisontalprojeksjon. Enhet: m2
Omfatter rensk og rengjøring av bergoverflaten etter at berget er avdekket. Opplasting og transport av renskede masser inkluderes i prosess 25.
Bergoverflaten skal renskes til 2,0 m utenfor prosjektert skjæringstopp for bergskjæringen.
Mengden måles som horisontalprojeksjon av prosjektert rensket areal. Enhet: m2
Berget skal renskes fullstendig. Dette kan gjøres ved manuell rensk og vann- eller luftspyling.
Berget skal renskes slik at boring kan utføres i tråd med eksplosivforskriftens krav.
Berget skal renskes slik at det i gjennomsnitt ligger igjen maksimalt 0,05 m3 løsmasser pr. m2 bergoverflate.
Berget skal renskes til knøl og mellom knøler. Dette kan gjøres maskinelt.
Omfatter spesielle tiltak utover det som framgår under prosess 21.4 for å ivareta sikkerhet ved rensk i områder der det er en mulighet for å påtreffe sprengstoff med eller uten tennere fra bergsprengningsarbeider utført i tidligere entreprise på stedet.
Tiltak skal kun utføres etter en grundig risikovurdering og en utarbeidet plan for hvordan man skal håndtere forsageren i hvert konkret tilfelle. Det skal gjennomføres et oppstartsmøte mellom byggherren og entreprenør, hvor prosedyrer presenteres før arbeidene gjennomføres.
Ved utførelse av maskinelt gravearbeid skal det benyttes gravemaskin med gitter og splintsikkert glass foran frontvindu eller fjernstyrt gravemaskin. Rensk skjer med gravemaskin med pusseskuff/rotortilt og spylerensk med luft og blåserør. Det skal ikke renskes helt ned til fast berg med pusseskuff pga. fare for slag/klem av gjenstående sprengstoff. Områder det skal renskes på, skal begrenses underveis. Manuelt spyle- og blåseutstyr inkl. håndredskap til rensk av bergoverflaten kan benyttes i tillegg.
Mengden måles som medgått tid for samlet enhet nødvendig for å utføre arbeidet sikkert. Samlet enhet bestemmes i samråd med byggherre og skal minst bestå av bergsprenger, renskemannskap, formann og maskin inklusiv maskinfører samt nødvendig utstyr, avrundet til nærmeste 1/4 time. Enhet: time
Omfatter alle arbeider med sprengning i linjen og i sidetak uten og med spesielle restriksjoner, inkludert utvidelse av profilet. Omfatter også etablering av endelig bergoverflate (kontur). Omfatter også forsvarlig driftsrensk nødvendig for å gjennomføre arbeidene på en sikker måte, og rydding av utfall etter sprengning. Omfatter også forsvarlig dekning, varsling og andre tiltak som er nødvendige for å unngå skader. Omfatter også vannlensing og vannulemper der dette er aktuelt.
Omfatter også uskadeliggjøring av forsager fra bergsprengningsarbeid i tidligere entreprise.
Der det brukes ikke-målbart tennsystem, skal salveplanens dekningsplan angi spesifikke tiltak for å unngå brudd i koblinger.
Bruk av rørladning eller sprengstoff i rørpatroner skal kombineres med bruk av 5-10 grams detonerende lunte med god festeanordning som sikrer kontakt langs hele ladestrengen.
Før boring starter skal stuff, pall, etc. være forskriftsmessig og forsvarlig rensket, sikret og kontrollert mot gjenstående sprengstoff. Med forsvarlig rensk menes også manuell rensk med f. eks. krafse eller kost, og spylerensk med luft og blåserør.
Sprengningsprofilet skal være som angitt i planer. Sprengningsarbeidet skal legges opp slik at endelig bergoverflate blir minst mulig opprevet. Det skal benyttes stenderboring.
Valg av metode og arbeidsopplegg skal gjøres i samråd med byggherren.
Ved dypsprengning skal berget sprenges til et nivå som ligger under endelig utlastingsnivå som angitt i planene.
Omfatter alle arbeider med sprengning i linjen inklusiv boring, lading, sprengning, nødvendig underboring og utvidelse av profilet. Omfatter også forsvarlig dekning, varsling og andre tiltak som er nødvendige for å unngå skader. Omfatter også forsvarlig driftsrensk nødvendig for å gjennomføre arbeidene på en sikker måte og rydding av utfall etter sprengning. Omfatter også vannlensing og vannulemper der dette er aktuelt.
Mengden måles som prosjektert fast volum og det gis ikke tillegg for overberg, masser fra driftsrensk eller ettersprengning. Berghøyde under 1,0 m regnes som 1,0 m. Enhet: m3
Omfatter arbeider med etablering av en jevn endelig bergoverflate (kontur).
Enkelte bergnabber kan stikke inntil 0,5 m innenfor prosjektert sprengningsprofil. For skjæringer innenfor sikkerhetssonen som ikke er skjermet med rekkverk el.lign., er største tillatte utspring i mulig(e) påkjøringsretning(er) 0,3 m for følgende arealer:
- Nederste 0,8 m av synlig bergskjæring, dersom grøfteskråningen stiger oppover mot bergskjæringen (bred og grunn veggrøft).
- Forøvrig nederste 4 m av synlig bergskjæring (smal og dyp veggrøft).
Omfatter boring inkl. nødvendig underboring, lading og sprengning av hull i ytterste hullrad (konturen) og nest ytterste hullrad (hjelperast). Omfatter også separat dekning ved bruk av presplitt. All øvrig dekning er medtatt under prosess 22.1.
Det skal benyttes slettsprengning eller presplitt.
I ytterste hullrad (kontur) og i nest ytterste hullrad (hjelperast) benyttes redusert ladning tilpasset hullavstand og bergets beskaffenhet.
Ved presplitt skal kontur skytes som separat salve og det skal ikke bores andre salvehull tilhørende denne konturen før presplitting er utført. Ved presplitt skal salveplanens dekningsplan angi spesifikke tiltak for å unngå sprut og skadelig lufttrykkstøt.
Boring:
For slettsprengning gjelder følgende:
Det skal benyttes maksimal hullavstand c/c 0,7 m i ytterste hullrad (kontur). Ved dårlig berg eller spesielt strenge krav til kontursprengning (inn til bygninger, master etc.), reduseres hullavstand for å minimere bakbryting og for å oppnå best mulig jevnhet på endelig bergoverflate.
Innbyrdes c/c hullavstand i nest ytterste hullrad (hjelperast) skal ikke være mer enn dobbelt så stor som i ytterste hullrad (konturen).
Nest ytterste hullrad (hjelperast) skal bores parallelt med endelig bergoverflate (konturen). Maks. avstand (forsetning) fra endelig bergoverflate skal være 1,0 m der det er brukt hullavstand c/c 0,7 m i ytterste hullrad. Ved bruk av andre hullavstander i ytterste hullrad skal maks. forsetning justeres tilsvarende.
For presplitt gjelder følgende:
Det skal som hovedregel benyttes hullavstand c/c 0,5 m.
Dersom det er behov for generelt mindre hullavstand, skal dette avtales særskilt med byggherren. Enkelthull kan ved behov settes med mindre hullavstand enn c/c 0,5 m.
Maksimal hullavstand skal være c/c 0,7 m.
Lading:
For slettsprengning gjelder følgende:
I ytterste hullrad (kontur) skal effekt av ladning (ladningens energi dividert på tiden det tar å detonere 1 m ladning) tilpasses slik at den gir en effekt som ikke overstiger 5,7 GW/m2 endelig bergoverflate.
I nest ytterste hullrad (hjelperast) skal effekt av ladning maksimalt være 11 GW/m der det er brukt hullavstand c/c 0,7 m i ytterste hullrad. Ved bruk av andre hullavstander i ytterste hullrad skal maks. effekt av ladning i nest ytterste hullrad justeres tilsvarende.
For presplitt gjelder følgende:
I ytterste rad (konturhull) skal effekt av ladning (ladningens energi dividert på tiden det tar å detonere 1 m ladning) tilpasses slik at den gir en effekt som ikke overstiger 5,7 GW/m2 konturbergflate.
Konturhull skal ikke ansettes innenfor prosjektert kontur.
Tillatt retningsavvik ved ansett er 2 % i forhold til prosjektert kontur målt vinkelrett på skjæringsplanet og i skjæringsplanet. Kravene gjelder for hver pallhøyde.
Dokumentasjon av ladningskonsentrasjon for ytterste hullrad (kontur), uttrykt som effekt av 1,0 m ladning, skal vedlegges salverapport for hver salve. For slettsprengning skal slik dokumentasjon også gjelde nest ytterste hullrad (hjelperast).
Mengden måles som utført borehullslengde i ytterste hullrad (i prosjektert kontur) maksimalt ned til prosjektert sprengningsnivå. Ev. underboring måles inntil dybde under prosjektert sprengningsnivå som avtalt med byggherren. Enhet: m
Omfatter boring og nødvendig underboring av hull i konturen som ikke lades.
Tillatt retningsavvik ved ansett er 2 % i forhold til prosjektert kontur målt vinkelrett på skjæringsplanet og i skjæringsplanet.
Mengden måles som prosjektert borehullslengde i konturen ned til prosjektert sprengningsnivå. Underboring måles ikke, disse kostnadene skal være inkludert i enhetsprisen. Enhet: m
Omfatter boring av styrehull, avviksmåling av styrehull, gjenstøping eller injeksjon av hull som ikke tilfredsstiller krav til nøyaktighet og saging av sub-vertikale flater med diamantvaiersag. Omfatter også ifylling av finsand i saget sliss for beskyttelse av sub-vertikalt sagsnitt.
Entreprenør skal velge det mest hensiktsmessige borutstyr og bordiameter for å kunne tilfredsstille kravene til sagenøyaktighet. Det skal unngås uønsket krumning i enten konveks eller konkav form.
Mengden måles som prosjektert areal i konturen ned til prosjektert sprengningsnivå. Enhet m2
Omfatter alle arbeider med sprengning i sidetak inklusiv boring, lading, sprengning og nødvendig underboring. Omfatter også forsvarlig dekning, varsling og andre tiltak som er nødvendige for å unngå skader. Omfatter også forsvarlig driftsrensk nødvendig for å gjennomføre arbeidene på en sikker måte og rydding av utfall etter sprengning. Omfatter også vannlensing og vannulemper der dette er aktuelt.
Mengden måles som prosjektert fast volum og det gis ikke tillegg for overberg, masser fra driftsrensk eller ettersprengning. Berghøyde under 1,0 m regnes som 1,0 m. Enhet: m3
Omfatter uskadeliggjøring av gjenstående sprengstoff med eller uten tennere fra bergsprengningsarbeider utført i tidligere entreprise på stedet.
Tiltak skal kun utføres etter en grundig risikovurdering og en utarbeidet plan for hvordan man skal håndtere forsageren i hvert konkret tilfelle. Det skal gjennomføres et møte mellom byggherre og entreprenør, hvor prosedyrer presenteres før arbeidene med uskadeliggjøring startes opp.
Veiledningen til eksplosivforskriften skal brukes som retningslinje for valg av utførelsesmetode.
Mengden måles som utført uskadeliggjøring pr hull med forsager. Enhet: stk
Omfatter rensk av skjæringer i berg, inklusiv sluttrensk, utover forsvarlig driftsrensk som er medtatt i prosess 22. Omfatter også fjerning av nedrenskede masser der dette ikke er medtatt i andre prosesser. Byggherren fastsetter omfang av rensk og sikring utover driftsrensk nødvendig for å gjennomføre arbeidene på en sikker måte.
Metoder fastlegges av entreprenøren og byggherren i samråd. Vanligvis renskes først slik at løse blokker, som lett fås ned med spett, fjernes. I den utstrekning det er forsvarlig skal en unngå å renske ned låsblokker. Låsblokker og det som ikke lar seg fjerne med spett, skal sikres ved bolting. Ev. is i skjæring fjernes i samme operasjon som når bergrensk skjer.
Alt løst materiale skal fjernes til overflaten er ren. Det skal brukes mye vann, minst 700 liter per minutt.
Mengden måles som prosjektert areal. Enhet: m2
Det forutsettes rensk ved bruk av maskin med pigghammer. Maskinrensken skal ikke føre til dårligere stabilitet og behov for mer sikring.
Avregnes etter medgått tid per enhet, avrundet til nærmeste 1/4 time. En enhet består av alt mannskap og deres utstyr. Enhet: Time
Det forutsettes rensk av bergskjæringssider med spett og håndmakt, samt bruk av arbeidsutstyr for løft.
Avregnes etter medgått tid for renskelaget regnet som en samlet enhet inklusiv utstyr, avrundet til nærmeste 1/4 time. Enhet: time
Omfatter fjerning av nedrenskede masser under prosess 23.11, 23.12 og 23.13, som ikke er medtatt i andre prosesser.
Mengden måles som utført løst volum. Enhet: m3
Omfatter levering og arbeider med sikringsbolter, fordyblingsbolter og stag i dagen, inkludert boring av hull, underlagsplate, halvkule, mutter, forankring eller innstøping av bolter og eventuell etterstramming, samt prøving og rapportering.
Forbolting rundt tunnelpåhugg er medtatt i prosess 33.2.
Kun fullt innstøpte bolter, eller kombinasjonsbolter som endeforankres og senere innstøpes (ettergyses), er godkjent til permanent sikring.
Unntak fra kravet om innstøpt bolt gjelder der risikovurdering tilsier at det ikke er mulig å utføre arbeider med innstøpt bolt på en fullt forsvarlig måte, og at det derfor skal benyttes limforankret bolt. Bolt med mekanisk endeforankring skal ikke inngå i permanent sikring uten ettergysing.
I situasjoner der ustabile partier må sikres øyeblikkelig før en kan bevege seg inn i området og fullføre arbeidet, f.eks. opprydding og sikring etter ras, benyttes ofte lim- eller mekanisk forankring og lettere håndholdt boreutstyr. Disse boltene ivaretar det umiddelbare sikringsbehovet og skal erstattes med gyste bolter dersom de ikke kan ettergyses.
Med lim forstås her alle to-komponent blandinger basert på epoxy eller polyester.
Unntak fra kravet om innstøpt bolt gjelder også der man i samråd med byggherren er blitt enig om at følgende forhold tilsier at limforankret bolt benyttes:
- Tilgjengeligheten er så vanskelig at mørtel i praksis ikke kan brukes, f.eks. fra kran i meget stor høyde, eller fra tau.
- Berget er slik oppsprukket at boltemørtelen, til tross for riktig konsistens, vil kunne renne ut i åpne sprekker
- Det er så mye vann fra hullene at mørtelen renner ut før den herder, selv etter en rimelig ventetid før gysing, eller at drenasjehull ikke har noen virkning
- Når arbeidet ikke kan utsettes og temperaturen umuliggjør gysing må det utføres en midlertidig minstesikring med fortrinnsvis mekanisk forankring, alternativt limforankring. Sikringsarbeidene kan gjenopptas under bedre temperaturforhold.
- Ved høye bergspenninger som resulterer i sprakeberg
Det skal benyttes kamstål bolter med stålkvalitet B500NC i henhold til kravene i NS 3576-3. Bolter av annen stålkvalitet, eller som har mindre diameter enn 20 mm, eller som ikke er kamstål, skal være typegodkjent av Vegdirektoratet.
Boltene skal varmforsinkes, midlere tykkelse minimum 85 µm, lokal tykkelse minimum 70 µm i henhold til NS-EN ISO 1461 og pulverlakkeres med epoxy, midlere tykkelse minimum 85 µm, lokal tykkelse minimum 60 µm i henhold til EN 13438 og enkeltmåling minimum 20 µm.
Skader i belegget på bolter og festemateriell skal repareres, med mindre de blir omhyllet av sementmørtel. Skader repareres med to-komponent epoksymaling i henhold til lakkprodusentens prosedyrer. Skader inkluderer blant annet kuttflater på avkappede bolter, hengemerker fra pulverlakkering, nålestikk i pulverlakken og nupper/askerester i sinkbelegget som penetrerer pulverlakken.
Boltene skal være gjenget, og forsynt med mutter, halvkule og underlagsplate som gir stabilt anlegg mot bergoverflaten. Underlagsplater, halvkuler og muttere skal være i stål og korrosjonsbeskyttet på samme måte som bolten.
Platene skal være symmetriske om hullet til bolten og med et minimumsareal på 176 cm2. Det skal kunne slås en full sirkel fra midten av boltehullet i underlagsplaten med diameter 15 cm innenfor platens yttergrenser. Underlagsplatene skal ha tykkelse minimum 5 mm. Bolteplaten skal ha en fasthet på 100-120% av boltens flytegrense. Kombinasjonen plate, kule, mutter skal være sterkere enn boltestammen.
Alle bolter trekkes godt til, eventuelt til angitt forspenningskraft.
For innstøpte bolter skal det benyttes ekspanderende boltemørtel som gysemateriale. Boltemørtel for gysing skal være fabrikkframstilt og CE-merket etter NS-EN 1504-6. Boltemørtelen skal tilfredsstille følgende krav:
Mørtelen skal ha riktig konsistens og det må ikke renne vann fra borhullet. Bolten skal være fullstendig omhyllet av gysemassen. Under gysearbeidene skal mørtel-produsentens produktblad følges, spesielt mht temperatur og v/c-forhold.
Ved bruk av limforankring skal følgende hensyn ivaretas:
Boltingen utføres som spredt eller systematisk bolting. Er forspenningskraften angitt, skal forspenningen utføres med redskap som gjør det mulig å måle forspenningskraftens størrelse.
Borehullets dimensjon skal være tilpasset boltetypen. For innstøpte bolter skal differansen mellom boltens nominelle diameter og minste hulldiameter tilpasses boltelengden, men skal minst være 10 mm. Bolten skal være fullstendig omhyllet av innstøpingsmasse.
Kontroll av innstøpte bolter utføres ved at en ser at det kommer ut mørtel under plata som en utførelseskontroll i tillegg dokumentert forbruk og riktig boltemørtel. Hver bolt skal merkes at den er gyst.
Alle sikringsbolter endeforankret med lim i bergskjæring/skråning skal prøvetrekkes til 50-70 % av boltens flytgrense om de skal inngå i den permanente sikringen. Dersom forankringen ikke holder skal bolten erstattes uten omkostninger for byggherren. Innstøpte bolter prøvetrekkes normalt ikke.
Mengden måles som utført antall godkjente bolter/stag av hver type. Enhet: stk
Boltene skal ikke ha gjenger, underlagsplater, halvkuler og muttere.
Lengde, diameter, materialer og utførelse som angitt i den spesielle beskrivelsen.
Omfatter levering og montering av bånd og nett med alt nødvendig utstyr og tilbehør som plater, muttere, vaier, etc., i på forhånd innsatte bolter medtatt under prosess 23.2 eller i kortere festebolter medtatt under prosess 23.33.
Det skal benyttes steinsprangnett med dimensjonene 80 x 100 x 2,7/3,7mm. Nettet skal være plastbelagt og produsert med materialegenskaper etter NS-EN 10223-3. Nett og vaier skal minst ha Galfan-coating i henhold til NS-EN 10244-2. Vaieren skal ha minst 10 mm diameter.
Bånd, festebolter og tilbehør skal ha stålkvalitet B500NC, være varmforsinket i henhold til NS-EN 1461 og pulverlakkert med minst 60 µm epoxy i henhold til EN 13438.
Det skal benyttes inntil 3 meter lange bergbånd med minste diameter Ø10 mm.
Mengden måles som utført lengde bånd. Enhet: m
Omfatter levering og montering av nett med alt nødvendig utstyr. Omfatter også levering og montering av vaier for festing av nett oppe og nede, og ekstra materialer og arbeid som følge av montering i en gitt avstand fra bergoverflaten.
Nettene skjøtes vertikalt langs kanttråden med egnet ståltråd eller kramper, uten overlapp. Horisontale skjøter skal i størst mulig grad unngås, men skal i så fall skje med minst 1 meter overlapp og innerste nett nærmest veggen.
Mengden måles som brutto utført nettareal. Enhet: m2
Omfatter levering og arbeider med montering av festebolter. Type, mønster og lengde/innfestingslengde anvises av byggherren.
Boltene kan være innstøpt eller ha polyesterforankring.
Kontroll av polyesterforankrete bolter utføres ved prøvetrekking etter prosedyre og omfang avtalt med byggherren, men minst 10 % av boltene skal prøvetrekkes.
Mengden måles som utført antall festebolter. Enhet: stk
Omfatter materialer og arbeider med utsprøytet betong på berg inkludert:
- rengjøring av underlaget ved spyling samt fjerning av nedspylt masse
- eventuell avfetting
- levering og iblanding av fibere der dette er spesifisert samt ekstra kostnader ved sprøytingen som skyldes fiberarmeringen
- påsprøyting av betong med spesialutstyr inklusiv fylling av groper bak armeringen
- fjerning av prelletap
- føring av sprøyteprotokoll
- nødvendige herdetiltak
- prøving og kontroll
Som for prosess 33.4 b-e).
Mengden sprøytebetong måles som utsprøytet volum uten fratrekk for prelletap hvis dette ikke overstiger 10 %. Ved prelletap over 10 % fratrekkes prelletapet i sin helhet. Enhet: m3
Omfatter komprimering av grunnen under fylling på steder som angitt i den spesielle beskrivelsen. Komprimering av planum (traubunn) inngår i prosess 51.
Krav til komprimering som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert komprimert areal. Enhet: m2
Omfatter dynamisk dypkomprimering av grunnen eller av utlagt fylling med fall-lodd.
Krav til komprimering som angitt i den spesielle beskrivelsen. Rutemønster og antall dropp pr. punkt skal være som angitt i den spesielle beskrivelsen. Rutemønsteret for droppunkter for hver overfart skal forskyves i forhold til foregående overfart som angitt i den spesielle beskrivelsen.
Data for utført komprimering skal føres i logg/protokoll. Denne skal overleveres byggherren fortløpende. Innhold i protokollen skal være som angitt i den spesielle beskrivelsen.
Mengden måles som antall droppunkter hvor det er utført komprimering. Enhet: stk
Omfatter fortrengning, nedsprengning / ettersprengning, inklusiv eventuell ventetid før tipp kan benyttes etter sprenging på grunn av fare for forsinket brudd. Fjerning av eventuell overhøyde etter sprengning er medtatt i prosess 24.4.
Fortrengningen skal reguleres ved graving og/eller sprengning foran fyllingsfot, samt eventuelt ettersprengning langs sidene og nedsprengning av utlagt flytende vegfylling med overhøyde.
Mengden måles som prosjektert anbrakt volum. Prosjektert profil regnes med antatt sideskråning 1:1 under terreng. Enhet: m3.
Omfatter fortrengning av bløte masser med de endelige masser, inklusiv eventuell ventetid før tipp kan benyttes etter sprengning på grunn av fare for forsinket brudd.
Mengden måles som prosjektert anbrakt volum etter profil med sideskråning 1:1 under terreng. Enhet: m3.
Omfatter materialer og arbeider med nedsprengning av fylling som er lagt ut flytende oppå bløte masser. Utlegging av jord- eller steinfylling medtas i prosess 25, henholdsvis 26. Fjerning av gjenværende overhøyde etter sprengningen medtas i prosess 24.4.
Kostnad angis som rund sum. Enhet: RS
Omfatter levering og nedsetting av rør for nedsprengning av fylling, inklusiv fjerning av uønskede rørdeler som måtte bli igjen etter sprengningen.
Mengden måles som antall rør. Enhet: stk
Omfatter ladning av rør med sprengstoff og nedsprengning av fylling.
Mengden måles som forbrukt sprengstoff. Enhet: kg
Omfatter opplasting, transport, tipping og utlegging av masser som er blitt tilovers fra forbelastning. Omfatter også komprimering ved utlegging i fylling i linjen.
Den utlagte fyllingen skal etter konsolidering av undergrunnen, fjernes ned til et nivå som fastlegges i hvert enkelt tilfelle, basert på den kvaliteten man har kunnet oppnå i fyllingen. Overhøyde på sideskråninger under dette nivået skal ikke fjernes. Krav til utførelse skal være iht. prosess 26.1 ved utlegging av fjernet forbelastningsmasse til fylling i linjen.
Skråningens avvik fra prosjektert profil skal være høyst +/-150 mm, hvis den ellers er uten skjemmende svanker eller kuler. For planum (også breddetoleranse) se prosess 51.
Mengden måles som prosjektert volum fjernet fylling. Enhet: m3
Omfatter materialer og arbeid med vertikale dren som angitt i planene. Horisontalt filterlag for bortleding av vann er medtatt i prosess 27.41.
Mengden måles som prosjektert lengde dren. Enhet: m.
Omfatter nedsetting av vertikale sanddren, inkludert opptaking og fjerning av jordmasser og levering og tilbakefylling med filtersand.
Under nedsetting av dren skal det sørges for at drensvannet sikres avløp.
Mengden måles som prosjektert lengde dren regnet fra bunn dren til topp av horisontalt filterlag. Enhet: m
Omfatter levering og arbeider med nedsetting av vertikale, prefabrikerte plastdren.
Mengden måles som prosjektert lengde dren, regnet fra bunn dren til topp av horisontalt filterlag. Enhet: m
Omfatter opprigging, installasjon, drift og nedrigging av sugespisser (”well-point”), samleledning, sugepumpe og avløp.
Installeres ved nedspyling, kombinert med oppbygging av filter omkring spissen. Stigerørene skal tilknyttes en samleledning med tilkoblet sugepumpe og avløp.
Kostnad angis som rund sum. Enhet: RS
Kostnad angis som rund sum. Enhet: RS
Mengden måles som antall installerte sugespisser. Enhet: stk
Mengden måles som samlet lengde. Enhet: m
Mengden måles som tid. Enhet: dag
Mengden måles som tid. Enhet: dag
Mengden måles som samlet lengde. Enhet: m
Omfatter etablering av brønn ved nedføring av rør ved boring, pressing, spyling eller lignende, oppbygging av filter i bunnen av røret og installasjon av senkepumpe.
Brønndybde, pumpekapasitet, driftssikkerhet og reserveinstallasjoner skal være som angitt i den spesielle beskrivelsen.
Kostnad angis som rund sum. Enhet: RS
Kostnad angis som rund sum. Enhet: RS
Mengden måles som antall brønner. Enhet: stk
Mengden måles som samlet lengde. Enhet: m
Mengden måles som tid. Enhet: dag
Mengden måles som tid. Enhet: dag
Mengden måles som samlet lengde. Enhet: m
Omfatter forsterkning av bæreevnen under fylling ved hjelp av peler (svevende eller til fast grunn).
Mengden måles som utført lengde av peler. Enhet: m
Omfatter levering og legging av armeringsduk eller armeringsnett, med fiberduk på samme flate.
Materialene skal være av kvalitetsklasse iht. den spesielle beskrivelsen, og tilfredsstille kravene angitt gjennom sertifiseringsordningen NorGeoSpec 2012 og være registrert under denne ordningen eller 3dje parts verifisering til samme kvalitetsnivå.
Mengden måles som prosjektert areal belagt med forsterkning. Enhet: m2
Omfatter levering og legging av fiberduk og bakhon på fiberduken.
Fiberduken skal oppfylle bruksklasse 3. Fiberduken skal tilfredsstille kravene angitt gjennom sertifiseringsordningen NorGeoSpec 2012 for den aktuelle bruksklassen og være registrert under denne ordningen eller 3dje parts verifisering til samme kvalitetsnivå.
Bakhonen skal ha en minstetykkelse på 30 mm målt fra midt barkside. Det kan også benyttes 25 mm tykke bord.
Bakhonen skal legges i kryss på fiberduken. Første lag legges på tvers av vegen, med barksiden ned. Det andre laget legges langs vegen med barksiden opp. I begge lag legges bakhonen så tett som mulig.
Mengden måles som prosjektert areal belagt med forsterkning. Enhet: m2
Omfatter dypstabilisering med kalk/sementpeler
Omfatter opp- og nedrigging av nødvendig utstyr til prosjektet for utførelse av kalk/sementpeler.
Kostnad angis som rund sum. Enhet: RS
Omfatter kun levering. Innblanding, se prosess 24.655.
Mengden måles som medgått stabiliseringsmiddel. Enhet: kg
Omfatter oppstilling av utstyr på det enkelte pelpunkt samt føring og levering av protokoll.
Det skal føres protokoll som inneholder: identifikasjon av hver pel; utførelsesdato; innsprøytet mengde per meter pel; stigningshastighet; rotasjonshastighet; startnivå; sluttnivå; lengde; spesielle forhold eller uregelmessigheter under utførelsen.
Mengden måles som antall peler. Enhet: stk
Omfatter boring uten stabilisering ned til det nivået der innblandingen skal foretas.
Mengden måles som samlet lengde regnet fra terrengoverflaten. Enhet: m
Omfatter nedboring og innblanding. Levering av stabiliseringsmiddel, se prosess 24.652. Forgraving, se prosess 25.
Stabiliseringsmidlet tilføres normalt med trykkluft. Midlet blandes inn mekanisk ved hjelp av utstyr som samtidig rører om de naturlige massene, slik at de former en pel. Det kreves en homogen blanding.
Mengden måles som samlet lengde regnet fra underkant av tomboring til underkant av pel. Enhet: m
Omfatter kontroll av peler med omvendt kalkpelesonde, og inkluderer alle arbeider i forbindelse med installasjon, trekking, måling og presentasjon av data.
Mengden måles som antall kontrollerte peler. Enhet: stk
Omfatter levering, utlegging og komprimering av lettklinker som lett fylling. Filterlag er medtatt i prosess 27.4. Ev. sidefylling er medtatt i prosess 24.77.
Materialene skal ha sortering som angitt i den spesielle beskrivelsen. Krav til materialene for øvrig skal være iht. håndbok N200 Vegbygging.
Løs lettklinker skal legges ut lagvis med maksimalt 1,0 m lagtykkelse, maks 0,6 m mot landkar/støttemur. Fyllingen skal legges ut og komprimeres med beltegående maskin med beltetrykk ikke større enn 50 kN/m2 for å unngå nedknusing. Inn mot landkar eller støttemur skal det brukes vibroplate 50-200 kg.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter levering, utlegging og komprimering av skumglassgranulat som lett fylling på steder som angitt. Filterlag medtas under prosess 27.4. Ev. sidefylling er medtatt i prosess 24.77.
Materialene skal ha sortering som angitt i den spesielle beskrivelsen. Krav til materialene for øvrig skal være iht. håndbok N200 Vegbygging.
Skumglassgranulat skal legges ut lagvis med maksimalt 1,0 m lagtykkelse. Mot landkar/støttemur maks 0,6 m tykkelse. Fyllingen skal legges ut og komprimeres med beltegående maskin med beltetrykk ikke større enn 50 kN/m2 for å unngå nedknusing. Inn mot landkar eller støttemur skal det brukes vibroplate 50-200 kg.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter levering og utlegging av ekspandert polystyren. Ev. sidefylling er medtatt i prosess 24.77.
Materialene skal ha kvalitet som angitt i den spesielle beskrivelsen. Krav til materialene for øvrig skal være iht. håndbok N200 Vegbygging.
Krav til utførelse skal være iht. håndbok N200 Vegbygging.
Tillatt avvik fra prosjektert nivå er +/- 50 mm. Nivåforskjellen mellom to naboblokker i fyllingen skal være mindre enn 5 mm. Ujevnheter skal være maksimalt 5 mm målt over 3,0 m. Lengde, bredde og høydemål skal maksimalt avvike +/- 1 %.
Mengden måles som prosjektert fast volum uten fradrag for sandfang og stolper. Enhet: m3
Omfatter levering og legging av plastmembran som beskyttelse over fylling av ekspandert polystyren (EPS)
Mengden måles som prosjektert areal belagt med membran. Overlapp i skjøter måles ikke. Enhet: m2
Omfatter levering og arbeider med betongplate over fylling av ekspandert polystyren.
Mengden måles som prosjektert areal betongplate. Enhet: m2
Omfatter levering og arbeider med avrettingslag under fylling av ekspandert polystyren.
Materialer og utførelse skal være som angitt i den spesielle beskrivelsen.
Tillatt vertikalt avvik fra prosjektert profil er +/- 40 mm for enkeltverdier. Tillatt horisontalt avvik fra de prosjekterte ytterbegrensningslinjer er +100 mm / - 0 mm.
Mengden måles som prosjektert areal avrettingslag. Enhet: m2
Omfatter levering av materialer og bygging av lastfordelingslag.
Mengden måles som prosjektert areal lastfordelingslag. Enhet: m2
Omfatter geotekstil som separasjonslag over fylling av lette masser.
Bruksklasse skal være som angitt i den spesielle beskrivelsen. Fiberduken skal tilfredsstille kravene angitt gjennom sertifiseringsordningen NorGeoSpec 2012 for den aktuelle bruksklassen og være registrert under denne ordningen eller 3dje parts verifisering til samme kvalitetsnivå.
Skjøting av fiberduken kan skje ved 0,5 m overlapping. Geotekstilene skal beskyttes mot sollys ved lagring som overstiger 1 måned.
Mengden måles som prosjektert areal belagt med geotekstil. Overlapp i skjøter måles ikke. Enhet: m2
Omfatter materialer og alle arbeider med etablering av sidefylling mot fylling av lette masser. Ev. plastmembran er medtatt i prosess 24.742. Evt geotekstil er medtatt i prosess 24.76.
Materialene skal være stabile. Gradering og evt øvrige krav skal være som angitt i den spesielle beskrivelsen.
Sidefylling skal gi en overdekning på skråninger på minst 0,80 m, 0,50 m og 0,25 m for hhv. lettklinker, skumglassgranulet og EPS som lett fyllingsmateriale, eller som angitt i den spesielle beskrivelsen.
I skråninger er tillatt avvik fra prosjektert profil +/- 0,15 m.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter utgraving, opplasting, transport, tipping, utlegging og eventuell komprimering av jordmasser, samt ev. leverings- og behandlingsgebyrer. Volumet av vegetasjonsdekke og matjord inngår i prosess 21.3. Etablering av planum inngår i prosess 51 og tilsåing i prosess 74. Ev. demolering av blokker i løsmasser er medtatt i prosess 27.2.
Entreprenøren må selv vurdere eventuelle behov for mellomlagring av masser innenfor det som tillates på anlegget eller på områder til egen disposisjon, og inkludere kostnadene for dette i enhetsprisen.
Mengden måles som prosjektert fast volum (målt i skjæring). Enhet: m3
Omfatter utgraving, opplasting, transport, tipping, utlegging og komprimering av brukbare jordmasser fra skjæring (ned til planumsnivå) i linjen til fylling i linjen.
Volumet av vegetasjonsdekke/matjord inngår i prosess 21.3. Ev. demolering av blokker i løsmasser er medtatt i prosess 27.2. Ev. bekjempelse av uønskede arter er medtatt i prosess 27.3.
Vegfyllinger bygges opp av slike materialer og slik at glidninger, setninger og telehiving som gir ujevn vegbane unngås. Før overbygging av vegfyllinger kan påbegynnes, skal fyllingsområdet være avdekket og klargjort, prosess 21.
Skjærings- og fyllingsskråninger, samt avrunding av skjæringstopp og fyllingsfot, skal være som angitt på normalprofiler og/eller i tverrprofiler. Løsmasser med ulike byggetekniske egenskaper, skal legges ut i horisontalt adskilte lag eller med utkiling mellom de ulike materialer for å oppnå jevnest mulig kvalitet. Fyllmasser med gode stabilitetsegenskaper skal plasseres i de deler av fyllingen som har sterkest påkjenning.
Disponible ikke-telefarlige løsmasser plasseres i frostsonene under vegens overbygning. Jordarter skal legges ut ved optimalt vanninnhold. Leire, unntatt tørrskorpeleire, skal vanligvis ikke brukes. Snø, is eller teleklumper skal heller ikke finnes i massene. Fylling av jordmasser skal ikke inneholde stein som bygger mer enn halve lagtykkelsen under utlegging. Mold, torvrester, røtter, skogsavfall og andre humusmaterialer tillates ikke i fyllinger. Ved breddeutvidelse av eksisterende veg, skal fyllmasser med samme teletekniske egenskaper som i denne, tilstrebes.
Fyllinger skal normalt legges ut og komprimeres på en slik måte at det ikke oppstår egensetninger etter byggetiden, og slik at en oppnår størst mulig homogenitet i horisontal utstrekning. Fyllmasser som gir ulike setninger og/eller telehiving, skal skjøtes sammen i en kile i stigning 1:10 i vegens lengderetning ned til ca. 2,0 m under vegens overflate. Under dette nivå kan overgangen mellom ulike materialer være 1:2. Jordfyllinger i linjen skal legges ut lagvis. Hvert lag komprimeres til min. 97 % av Standard Proctor. Under 3 meter dybde komprimeres fyllinger av finkornig friksjonsjord til min. 95 % Standard Proctor, se figur 25.3. Figur 25.1 gir veiledning for valg av utstyr for og antall overfarter ved utlegging av fyllinger. Dette er å betrakte som retningsgivende og skal om nødvendig justeres etter komprimeringskontroll.
Tørrskorpeleire med vanninnhold mindre enn 30 % av tørrmasse kan brukes til oppbygging av vegfyllinger når arbeidet utføres under gunstige værforhold. Leira skal legges ut i inntil 0,2 m tykke lag ferdig komprimert. Massene tippes godt inne på det lag som er under utlegging og skyves fram med planeringsutstyr samtidig som massen komprimeres. Legges det ut leirfyllinger høyere enn 3 m, skal det utføres spesielle undersøkelser av setninger og stabilitet. Ved breddeutvidelse etableres det god kontakt med eksisterende fylling.
I skråninger er tillatt avvik fra prosjektert profil +/- 0,15 m hvis den ellers er uten skjemmende svanker eller kuler. For planum (også breddetoleranser) se prosess 51. Lagtykkelsen etter komprimering skal i middel være mindre enn det angitte maksimumskrav, men enkeltmålinger tillates avvik + 20 %.
Prøving, kontroll: Kontroll av at foreskrevne minimumskrav til kvalitet er oppfylt, utføres ved inspeksjon, måling, feltforsøk og analyse av uttatte prøver. I figur 25.2 er det satt opp en oversikt over det minimum av kontrollarbeid som utføres ved stabil drift etter at arbeidet er kommet godt i gang. Under oppstarting, for mindre arbeider, under vanskelige forhold, ved større variasjoner i materialkvalitet og der kvalitetskravene ikke er oppfylt, økes omfanget av kontrollen. Kontrollomfang og toleranse for komprimering er angitt i figur 25.2 og 25.3. Materialtak skal undersøkes særskilt før drift settes i gang. Dersom kontroll av en prøve viser at gjeldende krav ikke er tilfredsstillende, skal det tas ytterligere 2 prøver.
Mengden måles som prosjektert fast volum (målt i skjæring). Enhet: m3
V = Visuell kontroll (hvert lag per 150 m fyllingslengde). H = Hovedveg, S = Samleveg, A = Adkomstveg
1) For sprengt stein: Blokkstørrelse, petrografi (visse bergarter)
2) For friksjonsmasser: Korngradering, humusinnhold og vanninnhold. Minst en prøve per fylling og for hver 10.000 m3.
3) For silt (leire: Vanninnhold, plastisitet og korngradering: Minst en prøve per fylling og for hver 2000 m3, ved fet leire kan prøveomfanget reduseres).
4) 5 doble avlesninger med isotopmåler
5) Loggbok skal inneholde følgende: Dato utført arbeid evt klokkeslett, sted, lag nr., lagtykkelse, materialtype, utført komprimeringsarbeid, evt prøvetaking, signatur av utførende/kontrollerende og merknadsfelt
6) Angitt volum gjelder pa m3
7) Krav optimaliseres ut fra setningsnivellement, jf. håndbok N200 Vegbygging
Figur 25.2 Kontrollomfang for fyllinger
Figur 25.3 Krav til densitet for finkornige friksjonsmasser i fylling (andel av Standard Proctor, SP)
Omfatter utgraving, opplasting, transport, tipping og utlegging av jordmasser fra skjæring i linjen eller angitt sidetak, til motfyllinger/bakkeplanering som angitt i planene.
Volumet av vegetasjonsdekke/matjord inngår i prosess 21.3. Ev. demolering av blokker i løsmasser er medtatt i prosess 27.2. Ev. bekjempelse av uønskede arter er medtatt i prosess 27.3.
Fyllmassene skal ikke inneholde teleklumper, snø eller is, og heller ikke stubber, røtter eller annet vegetasjonsmateriale.
Motfyllinger skal bygges opp slik at nivåforskjellen mellom hovedfylling og motfylling under fyllingsarbeidet aldri overstiger den endelige høydeforskjell som prosjektert.
Mengder fra linjen måles som prosjektert fast volum (målt i skjæring). Mengder fra sidetak måles i utført fast volum (målt i skjæring). Enhet: m3
Omfatter utgraving, opplasting, transport, tipping og utlegging av jordmasser fra skjæring i linjen til angitt lager.
Volumet av vegetasjonsdekke/matjord inngår i prosess 21.3. Ev. demolering av blokker i løsmasser er medtatt i prosess 27.2. Ev. bekjempelse av uønskede arter er medtatt i prosess 27.3.
Toppen skal avplaneres med fall ut mot sidene eller mot avløp.
Mengden måles som prosjektert fast volum (målt i skjæring). Enhet: m3
Omfatter utgraving, opplasting, transport, tipping og utlegging av jordmasser fra skjæring i linja eller fra lager til støyvoll, ledevoll, fangvoll og oppfylling mot bergskjæring m.m. som angitt i planene.
Volumet av vegetasjonsdekke og matjord inngår i prosess 21.3. Ev. demolering av blokker i løsmasser er medtatt i prosess 27.2. Ev. bekjempelse av uønskede arter er medtatt i prosess 27.3.
For skråninger er tillatt avvik fra prosjektert profil +/- 0,15 m hvis den ellers er uten skjemmende svanker eller kuler.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter utgraving, opplasting, transport, tipping og utlegging av jordmasser fra skjæring i linja eller fra lager til jordlag på steinfyllingsskråninger. Volumet av vegetasjonsdekke/matjord inngår i prosess 21.3. Ev. demolering av blokker i løsmasser er medtatt i prosess 27.2. Ev. bekjempelse av uønskede arter er medtatt i prosess 27.3.
Når jordmassene skal være underlag for vegetasjonsdekke for naturlig vegetasjonsinnvandring, skal jordmassene legges ut løst med ujevn overflate og massene skal ikke komprimeres.
For skråninger er tillatt avvik fra prosjektert profil +/- 0,15 m hvis den ellers er uten skjemmende svanker eller kuler.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter utgraving, opplasting, transport, tipping og utlegging av jordmasser fra skjæring i linja eller fra lager til tetningslag i veggrøfter, midtdeler og sideskråning.
Volumet av vegetasjonsdekke/matjord inngår i prosess 21.3. Ev. demolering av blokker i løsmasser er medtatt i prosess 27.2. Ev. bekjempelse av uønskede arter er medtatt i prosess 27.3.
Overflaten skal være jevn og uten skjemmende svanker og kuler, ha god tilpasning til tilstøtende flater og gi vannavrenning uten at det skapes dammer dypere enn 50 mm.
Laget skal i gjennomsnitt holde den oppgitte tykkelsen, men kan ved enkeltmålinger ha et avvik på 20 %.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter utgraving, opplasting, transport, tipping og utlegging av jordmasser fra skjæring i linjen til angitt eller valgt fyllplass. Volumet av vegetasjonsdekke/matjord inngår i prosess 21.3. Omfatter også leverings- og behandlingsgebyrer der dette er aktuelt. Ev. bekjempelse av uønskede arter er medtatt i prosess 27.3.
Toppen skal avplaneres med fall ut mot sidene eller mot avløp.
Mengden måles som prosjektert fast volum (målt i skjæring). Enhet: m3
Omfatter utgraving, opplasting, eventuell levering, transport, tipping, utlegging og komprimering av jord fra angitt sidetak til fylling i linjen, utført som angitt i prosess 25.1. Volumet av vegetasjonsdekke og matjord inngår i prosess 21.3. Ev. demolering av blokker i løsmasser er medtatt i prosess 27.2. Ev. bekjempelse av uønskede arter er medtatt i prosess 27.3.
Som for prosess 25.1.
Mengden måles som utført fast volum (målt i sidetak). Enhet: m3
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter opplasting, transport, tipping, utlegging og komprimering av jord fra angitt lager til fylling i linjen utført som angitt i prosess 25.1. Ev. bekjempelse av uønskede arter er medtatt i prosess 27.3.
Som for prosess 25.1.
Mengden måles som utført volum (målt i lager). Enhet: m3
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter utgraving, opplasting, transport, tipping og utlegging av myr og andre ubrukbare masser fra angitte steder i linjen til angitt eller valgt fyllplass, inkl. leverings- og behandlingsgebyrer der dette er aktuelt. Omfatter også tilbakefylling til opprinnelig terrengnivå utenfor vegkroppen med tilstedeværende masser. Ev. bekjempelse av uønskede arter er medtatt i prosess 27.3.
Dersom ikke annet er angitt i planene skal det graves til fast grunn under vegkroppen ut til en bredde tilsvarende fyllingsskråning 1:1 under steinfylling og 1:1,25 under jordfylling. Der graving med sideskråning 1:1 kan medføre ukontrollerte glidninger og setninger på nærliggende terreng, skal gravingen utføres umiddelbart foran fyllingstippen.
Mengden måles som prosjektert fast volum i skjæring. Enhet: m3
Omfatter opplasting, transport, tipping, ev. utlegging og ev. komprimering av steinmasser, inkl. ev. leverings- og behandlingsgebyrer. Etablering av planum inngår i prosess 51. Tiltak for håndtering av plastavfall fra sprengningsarbeider er medtatt under prosess 12.51.
Entreprenøren må selv vurdere eventuelle behov for mellomlagring av masser innenfor det som tillates på anlegget eller på områder til egen disposisjon, og inkludere kostnadene for dette i enhetsprisen.
Der det er stilt krav skal total mengde plastavfall fra tennsystemer, samt oppsamlet mengde, registreres. Dokumentasjonen skal overleveres byggherren månedlig.
Mengden måles som prosjektert fast volum målt i skjæring. Enhet: m3
Mengden reguleres for eventuell økning av volum forårsaket av overberg/utfall (geologisk betinget utfall) som skyldes forhold utenfor entreprenørens kontroll, etter følgende regler, se skisse i håndbok R761 Prosesskode 1, kap 7.5:
- Det medregnes ikke overberg/utfall som ligger innenfor 0,5 m fra prosjektert kontur.
- Overberg/utfall som ligger utenfor 0,5 m fra prosjektert kontur profileres, og regnes med i mengdene.
- Overberg/utfall som skyldes feilboring eller uforsiktig sprengning, regnes ikke med.
- Ved opplasting av dypsprengt masse skal prosjektert fast volum økes med v = 0,4 V / 1,4 hvor V er fast dypsprengt volum.
Omfatter opplasting, transport, tipping, utlegging og komprimering av steinmasser fra skjæring og eventuelle forskjæringer, inkl. masser fra rensk av skjæringssider ned til planumsnivå i linjen, til fylling i linjen. Omfatter også bearbeiding av massen til aktuell bruk, som sortering, pigging, mv. i den grad dette er nødvendig.
For steinfyllinger kan det brukes steinstørrelser som bygger inntil 2/3 av lagtykkelsen ved utlegging. I øvre 1,0 m av steinfyllingen skal det nyttes godt drenerende masser. Teleklumper, snø eller is skal ikke forekomme i slike mengder at det dannes snø-/islag eller store teleklumper.
Forøvrig gjelder de krav til materialer som er angitt under prosess 25.1.
Fyllingsskråningene skal være som angitt på normalprofilet og/eller tverrprofilene. Steinmassene legges ut fra endetipp til et nivå 1 m under planum for fyllingen og komprimeres med minimum 10 tonns vibrerende slepevals som gjør 10 overfarter. For lagtykkelse inntil 2 m kan det benyttes minimum 5 tonns vibrerende slepevals med minimum 5 overfarter. Toppen av steinfyllinger legges ut som egne lag i tykkelse 0,5 - 1,0 m etter forutgående komprimering av utplaneringsnivået.
Steinmassene tippes inn på det lag som er under utlegging og skyves ut med planeringsutstyr. I tverrskrånende terreng med helning brattere enn 1:3 og fyllinger hvor det stilles strenge krav til setninger (f.eks. fyllinger under fundament og fyllinger inntil bruer), legges steinfyllinger ut lagvis og komprimeres. Dersom steinfyllinger legges ut på frossen mark må det ventes setninger når jorden tiner. På slike fyllinger skal ikke overbygningen legges ut før jorden under fyllingen er tint opp og setningene avsluttet. Forøvrig gjelder krav til komprimering av fyllinger, som angitt i fig. 25.1.
Steinfyllinger for veg med grusdekke, kan utføres som endetipp fra nivå med planum.
I skråninger er tillatt avvik fra teoretisk profil +/- 0,15 m, hvis den ellers er uten skjemmende svanker eller kuler. For planum (også breddetoleranse) se prosess 51.
Kontroll av at foreskrevne minimumskrav til kvalitet er oppfylt, utføres ved inspeksjon, måling, feltforsøk og analyse av uttatte prøver. I figur 25.2 er det satt opp en oversikt over det minimum av kontrollarbeid som utføres ved stabil drift etter at arbeidet er kommet godt i gang. Under oppstarting, for mindre arbeider, under vanskelige forhold, ved større variasjoner i materialkvalitet og der kvalitetskravene ikke er oppfylt, økes omfanget av kontrollen.
Mengden måles som prosjektert fast volum (målt i skjæring). Enhet: m3
Omfatter opplasting, transport, tipping og utlegging av sprengt stein fra skjæring i linjen og eventuelle forskjæringer, inkl. masser fra rensk av skjæringssider, ned til planumsnivå i linjen, eller sidetak, til motfyllinger.
Fyllmassene skal ikke inneholde snø eller is, og heller ikke stubber, røtter eller annet vegetasjonsmateriale.
Motfyllinger skal bygges opp slik at nivåforskjellen mellom hovedfylling og motfylling under fyllingsarbeidet aldri overstiger den endelige høydeforskjellen som prosjektert.
Mengden måles som prosjektert fast volum (målt i skjæring). Enhet: m3
Gjelder for steinmasser som senere skal gjennomgå bearbeiding som sortering, knusing, sikting, utsortering til mur, mv. Omfatter opplasting, transport, tipping og utlegging av sprengt stein fra skjæring i linjen og eventuelle forskjæringer, inkl. masser fra rensk av skjæringssider, ned til planumsnivå i linjen, til angitt lager.
Mengden måles som prosjektert fast volum (målt i skjæring). Enhet: m3
Omfatter opplasting, transport, tipping og utlegging av sprengt stein til støyvoll, fangvoll, ledevoll og oppfylling av ytre grøfteskråning i bergskjæringer, erosjonssikring ved brufundamenter, kaier, m.v. som angitt i planene. Omfatter også bearbeiding av massen til aktuell bruk, som sortering, pigging, mv. i den grad dette er nødvendig.
Krav til materialer er som angitt i den spesielle beskrivelsen.
I skråninger er tillatt avvik fra teoretisk profil +/- 0,15 m, hvis den ellers er uten skjemmende svanker eller kuler.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter opplasting, transport, tipping og utlegging av sprengt stein fra skjæring i linjen og eventuelle forskjæringer, inkl. masser fra rensk av skjæringssider, ned til planumsnivå i linjen, til angitt eller valgt fyllplass. Omfatter også leverings- og behandlingsgebyrer der dette er aktuelt.
Mengden måles som prosjektert fast volum (målt i skjæring). Enhet: m3
Omfatter opplasting, eventuell levering, transport, tipping, utlegging og komprimering av sprengt stein fra angitt sidetak til fylling i linjen. Omfatter også bearbeiding av massen til aktuell bruk, som sortering, pigging, mv. i den grad dette er nødvendig.
Som for prosess 26.1.
Mengden måles som utført fast volum (målt i sidetak). Enhet: m3
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter opplasting, transport, tipping, utlegging og komprimering av sprengt stein fra lager angitt av byggherren til fylling i linjen. Omfatter også bearbeiding av massen til aktuell bruk, som sortering, pigging, mv. i den grad dette er nødvendig.
Som for prosess 26.1.
Mengden måles som utført volum (målt i lager). Enhet: m3
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter levering, opplasting, transport, utlegging og komprimering av filtersand (grus) under fylling og til filterlag i fyllinger med tette masser (leire).
Materialet skal tilfredsstille krav gitt i håndbok N200 Vegbygging, pkt 610.
Omfatter levering, opplasting, transport, utlegging og komprimering av filtersand (grus) fra materialtak til terreng under fylling.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter levering, opplasting, transport, utlegging og komprimering av filtersand (grus) i fyllinger som vist på planene samt tilhørende vertikale sanddren mellom lagene.
Underlaget for hvert lag skal være planert med fall til siden slik at vannet renner bort. Sanden (grusen) legges ut i ett lag og komprimeres.
Laget skal over alt holde den oppgitte tykkelse etter komprimering.
Mengden måles som prosjektert anbrakt volum. Enhet: m3.
Omfatter demolering av blokker i løsmasser, som ikke er resultat av entreprenørens egne sprengningsarbeider. Det forutsettes bruk av sprengning, pigging eller lignende. Prosessen gjelder blokker på min. 1,0 m3 og maks. 10,0 m3, større blokker enn 10,0 m3 regnes som fast berg etter prosess 22.1. Volumet av blokkene er inkludert i prosjektert fast volum for graving, opplasting, transport og utlegging. Ved sprengning av blokker gjelder alle sikringstiltak som for sprengning under prosess 22.
Mengden måles som utført antall. Enhet: stk
Omfatter materialer og arbeid i forbindelse med bekjemping av uønskede arter i angitt lager eller på angitte områder i linjen. Utgraving, transport og utlegging av masser er medtatt under prosess 21 og 25.
Metode, materialer og plan for arbeidet skal forelegges byggherren før start.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter gebyr for levering av forurensede masser, og masser med uønskede arter, til angitt eller valgt anlegg med konsesjon for mottak av aktuell masse.
Mengden måles som utført levert masse i henhold til veiesedler fra mottaksstedet. Enhet: tonn
Omfatter alle arbeider foran og nær stuff som har til formål å undersøke hvilke bergforhold tunnelen kan ventes å komme inn i eller som har til formål å tette, stabilisere eller drenere berget. Omfatter også heft, det vil si tomgang på maskiner og mannskap, og alle øvrige utgifter som følge av at sondérboring, kjerneboring og injeksjon utføres ved stuff.
Borrigger skal ha utstyr for automatisk logging av boring (Measurement While Drilling, MWD):
Entreprenøren skal gi full tilgang til nødvendig utstyr til byggherrens leverandør av program for deres bearbeiding, sammenstilling og presentasjon av MWD-data, slik at leverandøren kan kalibrere program i forhold til rigger og bergforhold på anlegget.
Tolkningen skal gi bedre grunnlag for vurdering av bore- og injeksjonsopplegget, eventuell utvidelse for tung sikring, spiling, etc.
All boring skal logges, og alle hull skal logges korrekt (dvs. merkes som langhull, hull til forbolter, salvehull, boltehull, etc.). Minst 90 % av boret lengde pr. oppstilling av riggen skal ha data som kan tolkes. Umiddelbart etter endt boring, skal data hentes inn fra riggen og leveres over nett. Maks loggintervall er 20 mm.
Entreprenøren skal opplyse byggherren om bytte av rigg, borkrone, borhammer eller givere som kan påvirke MWD-tolkningsprogram, samt om man endrer instillinger som kan påvirke resultatene.
Entreprenørens rigg skal ha fungerende givere slik at den gir brukbare data til byggherrens leverandør av MWD-tolkningsprogram. Protokollen skal inneholde nødvendige opplysninger om boringen som angitt i NS-EN 12715:2000, pkt 10.3. Filene som leveres skal være tekstfiler og inneholde følgende informasjon:
Hullinformasjon:
- Riggidentifikasjon
- Bomnr.
- Borhammeridentifikasjon
- Hulltype
- Hullnr.
- Ansett
- Posisjon
Det skal gjøres kontinuerlig logging av følgende parametere:
Enhetsprisene er faste selv om summen av de endelige mengder i kroner avviker fra summen av de oppgitte med inntil minus 50 % og pluss 100 %.
Regelen gjelder for følgende gruppe av prosesser:
Prosess 31.11 = beregningsgrunnlag.
Prosess 31.5 + 31.61 +31.62 + 31.64 = beregningsgrunnlag.
Ønsker byggherre eller entreprenøren nye enhetspriser skal det forhandles om dette. Det er kun for mengdeøkning utover ovennevnte grense at partene kan be om forhandling om ny pris. Det kan bare forhandles om nye enhetspriser innenfor et avvik på +20 % i forhold til kontraktens enhetspriser. Eventuell ny pris skal være basert på dokumenterte utgifter.
For injeksjonsmidler gjelder at enhetsprisen ikke er gjenstand for regulering som følge av valg av injeksjonsmiddel og økning eller reduksjon av medgåtte mengder.
Omfatter sondérboring for å skaffe til veie opplysninger om bergkvalitet og vannlekkasjeforhold, inkludert heft ved stuff, observasjoner, gjenstøping med mørtel/sement, lekkasjemåling og føring av protokoll på borplassen og rapportering.
Slaghammerboring skal utføres før salveboringen påbegynnes. Entreprenøren velger selv hulldiameter. Borestrengen skal være utstyrt med styrestenger for å redusere retningsavviket. Antall hull, plassering, retning og lengde angis av byggherren. Det skal føres protokoll og leveres rapport over forhold som har betydning for vurdering av bergkvalitet og grunnvann, som:
- inndrift
- borevansker, markerte slepper
- eventuelt tap av spylevann
- spylevannsfarge, endringer i fargen
- vanninnbrudd, og på hvilket dyp
- registrering av utlekkasje per hull (liter/minutt)
Vannlekkasjene skal måles ved oppsamling av utstrømmende vann fra hvert enkelt borehull, ikke tidligere enn 5 min etter endt boring. Sondérhull som skal inngå i en ev. injeksjonsskjerm skal spyles like grundig som injeksjonshullene.
Ev. vanntapsmålinger etter prosess 31.4 som supplement til lekkasjemålinger, bestilles av byggherren.
Retningsavvik ved ansett og første bormeter skal ikke overstige 3 %.
Mengden måles som utført lengde av sondérhull. Enhet: m
Omfatter gjenstøping av sondérhull med mørtel/sement med samme type utstyr som ved boltegysing, inkludert heft ved stuff. Ev. injeksjon er medtatt i prosess 31.6 Injeksjon..
Mengden måles som medgått masse uten vanntilsetning. Enhet: kg
Omfatter kjerneboring ved stuff for å skaffe til veie opplysninger om bergkvalitet og vannlekkasjeforhold, og inkluderer tilrigging, boring, måling av lekkasjevann ut av hullene, ivaretakelse av kjerner ev. gjenstøping av hull og heft ved stuff, samt observasjoner og føring av protokoll. Ev. avviksmåling av borehullene, jf prosess 31.3.
Krav til kjernediameter er minimum 46 mm.
Borhastigheten og hyppigheten av kjerneopptak bør avpasses etter bergkvalitet. Ved boring i dårlig berg og leirfylte slepper skal kjernetapet begrenses. Dette gjøres ved reduksjon eller stengning av spylevann, reduksjon av matertrykk og rotasjon samt eventuell bruk av midler som hindrer utvasking av leire.
Dersom sprekker må injiseres før videre boring kan fortsette, skal sammensetning og forbruk av injeksjonsmasse, samt anvendt trykk og tid rapporteres til byggherren på godkjent skjema.
Ev. vanntapsmåling skal normalt utføres under innboring.
Behandling av borkjerner:
Kjernen skal plasseres i 1,05 m lange kjernekasser med adskilte rom som har en bredde ca. 5 mm større enn kjernediameteren. Både bunn og lokk skal være tette, og før transport av kassene skal lokkene være forsvarlig festet slik at de ikke spretter opp ved håndtering, selv om kassene blir snudd opp-ned.
Kjernene legges fra venstre mot høyre i hvert rom ovenfra og nedover i kassen. Eventuelle tomrom mellom kjerne og endeveggene i kassen fylles med twist e.l. slik at kjernen ikke kan forskyve seg under transport.
Hvis kjernen knekkes ved legging i kassen, skal kunstig brudd avmerkes på kassen med ”B”. Saging av ender skal unngås. Eventuell mulighet for ombytting av kjernebiter på grunn av uhell skal anmerkes.
Hvert opptak skal markeres i kassen med angivelse av boret lengde på en liten trepinne mellom kjernebitene i opptaket.
Det er meget viktig at finere materiale (sleppemateriale og materiale fra oppknuste soner) kommer med i kjernekassene. For at materialet ikke skal spre seg, må det legges i plastposer på riktig sted i kassen.
Kjernetap skal markeres i kassen med en trelist av samme lengde som kjernetapet, og på listen skal det skrives lengde fra - til hvor kjernetapet antas å ha funnet sted.
Hvis det tas prøver fra kassen, skal det på prøvestykkets plass legges en trelist med samme lengde som prøven, og med påskrift om at prøve er uttatt.
Kassen skal merkes både på lokket og på enden. På lokket skal det skrives oppdragets nr. og navn, hullnr. kassenr. og boret lengde (fra - til). På enden av kassen skal skrives oppdragsnr., hullnr., kassenr. og boret lengde. All merking i og utenpå kassene skal utføres med vannfast skrift.
Fulle kjernekasser skal etter hvert transporteres til sted anvist av byggherren.
Protokoll/rapport: Det skal føres protokoll og leveres rapport over forhold som har betydning for vurdering av bergkvalitet og grunnvann, f.eks.:
- inndrift og borevansker
- eventuelt tap av spylevann
- spylevannsfarge, endringer i farge
- vanninnbrudd
- registrering av utlekkasje
Også eventuelle vanntapsmålinger etter prosess 31.4 skal protokollføres. Protokollen overleveres byggherren umiddelbart etter avsluttet sondérboring.
Omfatter transport av spesialrigg for kjerneboring til og fra anlegget.
Mengden måles som antall ganger tiltransport til anlegget. Enhet: stk
Omfatter boring inkludert observasjoner og føring av protokoll, måling av lekkasjevann ut av hullene og ivaretakelse av kjerner.
Mengden måles som boret lengde. Hele hullengden avregnes etter samme prosess. Enhet: m
Omfatter gjenstøping av kjerneborhull med mørtel eller sement. Ev. injeksjon er medtatt i prosess 31.6 Injeksjon.
Mengden måles som medgått masse uten vanntilsetning. Enhet: kg
Omfatter ventetid som følge av grunnundersøkelser som medfører stans i produksjonen ved stuff når undersøkelsene utføres av andre enn stuffmannskapet.
Ventetid regnes som den tiden det går fra undersøkelsene starter til produksjonen ved stuff kan gjenopptas. Det regnes ikke med tid utover den aktuelle skiftordningen. Enhet: time
Omfatter opp- og nedrigging, måling og registrering av ansett, retningsavvik ved ansett og avvik ved bunn av borehull, inkludert oppstilling ved de enkelte borehull, rapportering og ventetid ved stuff når undersøkelsene utføres av andre enn stuffmannskapet.
Mengden måles som utført antall digitalt rapporterte hull hvor avviksmåling er utført. Enhet: stk
Mengden måles som utført antall ganger tiltransport til anlegget, der én gangs opprigging omfatter opprigging og etterfølgende nedrigging. Enhet: stk
Avviksmåling skal utføres med utstyr som angir x, y og z koordinater.
Mengden måles som utført antall digitalt rapporterte hull hvor avviksmåling er utført. Enhet: stk
Omfatter ventetid som følge av avviksmålinger som medfører stans i produksjonen ved stuff når undersøkelsene utføres av andre enn stuffmannskapet.
Mengden måles som medgått ventetid avrundet til nærmeste 1/4 time. Ventetid regnes som den tiden det går fra målingene starter til produksjonen ved stuff kan gjenopptas. Det regnes ikke med tid utover den aktuelle skiftordningen. Enhet: time
Omfatter måling og registrering av vanntap inkludert spyling, pakkerplassering og rapportering.
Vanntapsmålinger skal utføres med enkeltpakker. Plassering av pakker i sleppesoner eller andre partier som kan gi lekkasjer forbi pakkeren bør unngås. Hvis vanntapsmålingen av praktiske grunner utføres etter at hullet er ferdigboret, skal det benyttes utstyr med enkelt-pakker.
Målingene utføres fra bunnen av hullet og utover i nærmere angitte seksjoner. Seksjonslengder og trykk angis i den spesielle beskrivelsen. Pakkere skal tilpasses den valgte hulldiameter. Utstyret for vanntapsmålinger skal være slik innrettet at de spesifiserte trykk kan holdes konstant i de angitte tidsrom, og måling av vannmengder skal foregå med utstyr som måler både store og små vannmengder med tilfredsstillende nøyaktighet.
Vanntapet skal angis i Lugeon (L). (1 L tilsvarer her 1 liter per minutt per meter borehull ved 1 MPa overtrykk). Ved bruk av andre overtrykk regnes vanntapet forenklet å være proporsjonalt med trykket. Det skal måles i måleperioder av 5 min. inntil to påfølgende måleperioder har en forskjell på mindre enn 10 %. Rapporten skal inneholde alt grunnlag for beregning av Lugeon-verdiene i tillegg til nødvendige hulldata.
Mengden måles som utført antall vanntapsmålinger. Enhet: stk
Omfatter boring av injeksjons- og kontrollhull, spyling av borehull etter boring for klargjøring til injeksjon, fjerning av utborede masser, heft ved stuff, føring av protokoll og rapportering.
Borplan med hullplassering, -lengde og retning av injeksjonshull er angitt i den spesielle beskrivelsen. Eventuelle kontrollhull bores innenfor injeksjonsskjermen, normalt etter første salve etter injeksjon. Antall og plassering vil bli vurdert i hvert enkelt tilfelle.
Hulldiameter skal være minst 45 mm. Borestrengen skal være utstyrt med styrestenger for å redusere retningsavvik. Det skal benyttes minst 15 bar spyletrykk og redusert matetrykk på første stanglengde for å minske boravviket. Det kreves rent returvann før spylingen avsluttes.
Dersom det er krav om utlekkasjemålinger skal målingene utføres før staver/pakkere settes i hullene.
Det skal under boring registreres forhold som kan ha betydning for injeksjonsforløpet, typisk:
- borevansker, markerte slepper
- eventuelt tap av spylevann
- vanninnbrudd, og på hvilket dyp
- kontakt mellom hull
- ev. utlekkasjemålinger etter endt boring
Borerapporten, med linjer for hvert hull, skal inneholde:
Ansettnøyaktigheten er en sirkel med radius 100 mm. Hull i kransen settes an så lang ut mot profilet som praktisk mulig. Tillatt maksimalt retningsavvik ved ansett og første bormeter er 3 %.
Mengden måles som samlet utført lengde av injeksjons- og kontrollhull. Enhet: m
Omfatter injeksjon for å tette eller stabilisere berg foran stuff, valg av egnet injeksjonsmiddel og injeksjonsvariable i henhold til den spesielle beskrivelsen. Normal grense for når injeksjon skal utføres angis i den spesielle beskrivelsen.
Omfatter også injeksjon av sondérhull.
Omfatter også føring av protokoll og levering av rapport etter hver injeksjon.
Det skal benyttes injeksjonssementer av Portlandssementtype CEM I eller CEM II A-V i samsvar med NS-EN 197-1. Alle sementer skal lagres tørt, luftig og skal brukes innenfor angitt holdbarhetsdato.
Informasjon om sementtyper, tilsetningsmaterialer, tilsetningsstoffer og blandingsforhold skal forelegges byggherren før injeksjonsarbeidene starter. Sammensetningen tilpasses i samråd med byggherren underveis i injeksjonen.
Alle tilsetningsstoffer, også akselerator, skal være kompatible med den aktuelle sementen. Der det foreligger anvisninger i produktdatabladene skal disse følges.
All injeksjonsmasse skal tilsettes superplastiserende stoffer.
Ved behov skal det benyttes dispergert silikastøv i kombinasjon med standard injeksjonssement. Dispergert silikastøv skal være i samsvar med NS-EN 13263.
Ved bruk av kjemiske injeksjonsmidler skal ferdig utreagert produkt ikke være skadelig for naturmiljøet. Håndtering av kjemiske delkomponenter skal foregå i samsvar med delkomponentenes sikkerhetsdatablad og leverandørens anvisninger.
Arbeidsprosedyrer for injeksjonsarbeidet skal overleveres byggherren før oppstart av injeksjonsarbeider. Injeksjonens forløp skal kunne presenteres og leveres grafisk for enkelthull, med variasjon i trykk og masseinngang over tid, også i sanntid under selve injeksjonen. Entreprenøren skal framlegge eksempel på skriftlig rapportering av injeksjonsforløpet før injeksjonen kan igangsettes.
Injeksjonsarbeidet skal organiseres slik at en påbegynt injeksjonsomgang ikke avbrytes før den er fullført.
Det skal kunne injiseres på minimum 3 separate injeksjonslinjer samtidig på hver stuff uten bruk av manifold, og med injeksjonstrykk på inntil 100 bar for hver injeksjonslinje. Utstyret skal være tilrettelagt for tilsetting av akselerator på injeksjonsstaven, slik at avbindingstiden kan kontrolleres. Styrt avbindingstid på mellom 2 minutter og 1 time skal kunne spesifiseres fritt av byggherren.
Akseleratorpumpen skal gi bestilt dosering av akselerator i injeksjonsmassen uavhengig av trykk og flow (liter injeksjonsmasse per minutt).
Pakkere plasseres 1 - 5 m inn i borehull. Før injeksjonen begynner skal alle pakkere strammes til og stavene festes forsvarlig til stuffen slik at de ikke presses ukontrollert ut av hullet i tilfelle pakkeren skulle løsne.
Normalt skal alle kraner være åpne når injeksjonen starter og først skrus igjen dersom det kommer injeksjonsmasse ut gjennom staven (det skal gjøres tiltak for å holde pakkeren åpen). Den videre injeksjonen foretas vekselvis eller samtidig for disse hullene.
Injeksjonen skal normalt starte i sålen. Injeksjonsprosedyrer med sementtype, v/c-forhold, trykk, pumpehastighet, mengdebegrensninger, avbindingstid mv. utarbeides av byggherren på grunnlag av geologisk kartlegging, tetthetskrav, informasjon fra boringen, og kan endres som følge av erfaringer som gjøres underveis.
Det skal startes med vann/sement-forhold (v/c) mindre enn 1,0. Vann/sement-forholdet kan reduseres gradvis for å oppnå stoppkriteriene i henhold til avtalte prosedyrer.
Stoppkriterier oppgis av byggherren som et stående trykk (hullet regnes som ferdig injisert når det ikke går inn mer masse ved det foreskrevne trykk), eller som maksimal innpumpet mengde injeksjonsmasse pr. hull, ev. en kombinasjon av begge stoppkriteriene.
Dersom angitt maksimalmengde injeksjonsmiddel per injeksjonshull er pumpet inn uten at spesifisert mottrykk er nådd, skal innpumpingen stoppes og byggherren varsles.
Pumpene skal være utstyrt med manometer som viser trykket. Slanger, rør, koblinger og pakkere skal tilpasses maksimalt tillatt trykk og ha stor nok indre diameter til å opprettholde foreskrevet trykk og flow (liter injeksjonsmasse per minutt) og ellers hindre at injeksjonsmassen separerer. Dette skal dokumenteres ved gjennomkjøring, med utstyr ved injeksjonspunkter som kontinuerlig registrerer trykk og flow (liter injeksjonsmasse per minutt). Pumpene skal kunne pumpe injeksjonsmasse med vann/sementforhold ned til 0,4, og skal kunne pumpe injeksjonsmasse med en kornstørrelse opptil 5 mm.
Det skal benyttes høyhastighets kolloidblander (minst 1500 rpm) med lagertank og omrører ved blanding av sementsuspensjoner. Det skal benyttes dobbeltvirkende hydraulisk stempel/plungerpumpe med fullt justerbar kapasitet minst 80 liter/min ved 25 bar og 20 liter/min ved 100 bar.
Det skal utføres kontroll og rapportering av injeksjonsarbeidene iht. NS-EN 12715, kapittel 9.3.6 og kapittel 10.
Injeksjonsmassen skal kontrolleres minst én gang pr injeksjonsomgang.
Injeksjonsrapport skal leveres umiddelbart etter hver injeksjonsomgang og skal minimum inneholde:
- Tunnel, profilnummer, dato, injeksjonsomgang (nr.), type injeksjon
- Tegning av stuff med hullplassering og -nummer slik hullene er boret
- Dybde pakkerplassering
- Tidspunkter for pumpestart og stopp pumping
- Injeksjonsmassens kvalitet og konsistens iht. NS-EN 12715 kapittel 9.3.6.
- Mengde og sementtype av de ulike v/c-blandingene, og totalmengde, pr. hull
- Mengde tilsetningsstoffer og tilsetningsmaterialer pr. hull
- Sluttrykk på hvert enkelt hull
- Tidspunkt for start boring etter avsluttet injeksjon
- Evt. utganger på/bak stuff, naboløp, eller til terreng
- Kontakt/gjennomgang mellom hull
Omfatter opp- og nedrigging av nødvendig utstyr for injeksjon inkludert alle kostnader for heft og 60 minutter herdetid før boring av kontrollhull eller salveboring.
Avregnes etter antall ganger opprigging ved stuff (per injeksjonsomgang). Enhet: stk
Omfatter levering av pakkere og plassering av pakkere i borehull.
Mengden måles som utført antall pakkerplasseringer. Enhet: stk
Omfatter levering av injeksjonsmidler, inkludert tilsetningsstoffer og eventuelle tilsetningsmaterialer.
Mengden måles som medgått masse injeksjonsmiddel uten vanntilsetning. Enhet: kg
Materialet skal være CEM I med partikkelstørrelse 95% mindre enn 40 µm.
Materialet skal være CEM I eller CEM II A-V med partikkelstørrelse 95% mindre enn 25 µm.
Materialet skal være CEM I eller CEM II A-V partikkelstørrelse: 95% mindre enn 13 µm.
Prosessen skal bare benyttes etter avtale med byggherren.
Mengden måles som medgått masse akselerator. Enhet: kg
Omfatter tidsavhengig arbeid med injeksjon. Heft og herdetid er medtatt i prosess 31.61.
Tidspunkt for start og stopp av pumper og tidspunkt for start av ny boring, skal framgå av injeksjonsrapporten.
Mengden måles som effektiv injeksjonstid, regnet som den tiden det går fra pumping starter til pumping avsluttes, avrundet til nærmeste hele kvarter. Hvis injeksjonen utføres med redusert kapasitet i forhold til gitte krav, skal mengden reduseres tilsvarende. Avbrudd som skyldes reparasjoner, venting på sement, e.l. skal trekkes ut av regnskapet. Enhet: time
Omfatter kontaktinjeksjon i overgangen mellom betong og berg ved bruk av injeksjonsslanger eller boring av korte hull gjennom betong og inn i berg.
Omfatter kontaktinjeksjon i overgangen mellom betong og berg ved bruk av injeksjonsslanger.
Materslanger skal minst tåle 10 MPa trykk fra påkoblingspunkt pumpe til 1,0 m inn i konstruksjonen. Det skal benyttes materslange i begge ender av injeksjonsslangen for å sikre at hele slangelengden injiseres.
Injeksjonsslangen skal festes slik at den følger bergets ujevnheter. Materslanger skal kobles med krympestrømpe, ikke hurtigklemme / klips. Merking av inn- og utgående materslanger skal være entydige og tåle vann. Minste radius for montering av injeksjonsslanger over knøler og i groper skal være 50 mm.
Mengden måles som lengde injeksjonsslange eksklusiv materslanger. Enhet: m
Mengden måles som medgått masse injeksjonsmiddel uten tilsetning av vann. Enhet: kg
Mengden måles som medgått tid. Enhet: time
Omfatter kontaktinjeksjon i overgang mellom betong og berg ved boring av korte hull gjennom betong og inn i berg.
Omfatter boring av hull for kontaktinjeksjon
Mengden måles som lengde av prosjektert borehull. Enhet: m
Mengden måles som medgått masse injeksjonsmiddel uten tilsetning av vann. Enhet: kg
Mengden måles som medgått tid for injeksjon. Enhet: time
Omfatter sprengning av tunnelløp med nisjer, bergrom, grøfter, kumutvidelser og sjakter, inkludert boring, lading, sprengning og driftsrensk med maskin.
Omfatter også etablering, drift og fjerning av provisoriske installasjoner for vann inn og ut, kraft til borrigg, lys, trykkluft, ventilasjon, redningsutstyr og alt som ellers er nødvendig for driften.
Omfatter også tiltak for skånsom sprengning av kontur.
Omfatter også opplasting av steinmasser, transport, tipping, ev. utlegging og ev. komprimering.
Omfatter også ev. fullprofilboring og opprømmingsboring av tunnel eller sjakt.
Omfatter også innmåling og laserskanning av utført tunnelgeometri og registrering av sikring.
Der redningsrom installeres skal kapasiteten være tilstrekkelig til at minimum to av byggherrens personell har plass.
Borrigger skal ha utstyr for automatisk logging av boring (Measurement While Drilling, MWD), se prosess 31 c).
Før boring starter skal stuff, pall etc. være forskriftsmessig og forsvarlig rensket, sikret og kontrollert mot gjenstående ladninger og deler av ladning. Med forsvarlig rensk menes også manuell rensk med f. eks. krafse eller kost, og spylerensk med luft og blåserør. Manuell driftsrensk er medtatt under prosess 33.11.
Teoretisk sprengningsprofil (prosjektert kontur) skal være som angitt på tegning.
Bergsprengningen skal utføres slik at sikkerheten ivaretas, skader unngås, omgivelsene sjeneres minst mulig og slik at unødvendig svekkelse av den endelige bergkontur unngås. Kontursprengning skal utføres slik at en får jevnest mulig vegger og heng. Det benyttes hullavstand c/c 0,7 m. Avstand c/c (forsetning) til nest ytterste hullrast skal være maksimalt 0,9 m. Tiltak ved sprengning med alternativ kontur er medtatt i prosess 32.12.
Det skal utføres spesielt nøyaktig boring av de to ytterste rastene mot konturen. Nest ytterste rast skal bores parallelt med konturrast. Også den tredje rasten skal avpasses til rast utenfor hva gjelder forsetning, borenøyaktighet og ladning.
For å redusere innspenning og lette utslag ved minimert bunnladning, skal det ved etablering av fullt tunneltverrsnitt fra jevn stuff, tilstrebes en torisfærisk eller elliptisk form på stuffen. Kutthull bores til full salvedybde mens øvrige hull avtrappes på lengde elliptisk ut mot konturen som på odd da skal ligge omlag 1 m (i lengderetningen) bak odd på kutten.
Av miljøhensyn skal det så langt mulig benyttes emulsjonssprengstoff ved sprengning av tunnel. I kontur, nest ytterste hullrast og liggerrast tillates emulsjonssprengstoff kun dersom effekt av ladningskonsentrasjon per lengdeenhet ladehull kan dokumenteres for ethvert punkt i ladningsstrengen.
Salvehull med redusert ladning lades med emulsjon plassert med automatisk slangetrekk i borehull som strengladning.
Strengladning oppnås ved bruk av et retraksjonssystem som trekker ut ladeslangen med en bestemt hastighet slik at det legges igjen en streng av emulsjon med en ladningskonsentrasjon som er sprengningsteknisk tilpasset type ladehull.
I konturen benyttes sprengstoff som gir minimert skadesone på gjenstående berg. Nest ytterste hullrast skal ha redusert ladning tilpasset avstanden til kontur slik at skadesonen ikke overlapper konturhullene. Effekt av ladning i konturhull (ladningens energi dividert på tiden det tar å detonere 1 m ladning) skal ikke overstige 3 GW/m. Bunnladning i konturhull og hull i nest ytterste rast skal maksimalt være henholdsvis 200 g og 400 g uttrykt i dynamittekvivalenter.
Konturhull skal ansettes med en nøyaktighet på 100 mm og ikke innenfor prosjektert kontur (jf figur i håndbok R761, kap 7.7).
Retningsavviket ved ansett og første bormeter skal ikke overstige 3 %.
Etablering av planum er medtatt under prosess 51.4.
For krav til logging og rapportering av boring gjelder prosess 31 c).
Driftsrensk er den rensk som skal utføres etter at hver salve er sprengt, og som er nødvendig for å gjennomføre videre arbeider på en sikker måte. Driftsrensk skal risikovurderes i forhold til fare for kontakt med forsager. Driftsrensk med maskin skal utføres med pigghammer og skal som hovedregel alltid etterfølges av driftsrensk med spett eller annet manuelt utstyr. Driftsrensk med spett er medtatt i prosess 33.11. Ev. sålerensk under teoretisk sprengningsprofil er medtatt i prosess 33.13.
Berg som stikker innenfor teoretisk sprengningsprofil skal fjernes. Toleranser for øvrig er angitt i den spesielle beskrivelsen.
Dokumentasjon på ladningskonsentrasjon for konturhull, hull i nest ytterste rast og liggerhull uttrykt som effekt av 1,0 m ladning, skal vedlegges salverapport for hver salve.
Profilkontroll skal utføres som laserskanning etter rensk. Profilkontroll skal skje så nær stuff at innstikkende knøler kan fjernes sammen med tunnelsprengningen. Bergets beskaffenhet og utført permanent sikring skal registreres, dokumenteres og overleveres byggherren fortløpende. All dokumentasjon skal leveres på åpent lesbart format.
Omfatter sprengning av tunnelløp med nisjer, bergrom, grøfter, kumutvidelser og sjakter, inkludert boring, lading, sprengning og driftsrensk med maskin. Omfatter også etablering, drift og fjerning av provisoriske installasjoner for vann inn og ut, kraft til borrigg, trykkluft, ventilasjon, redningsutstyr og alt som ellers er nødvendig for driften, unntatt belysning. Omfatter også tiltak for skånsom sprengning av kontur. Omfatter også innmåling og laserskanning av utført tunnelgeometri og registrering av sikring.
Der redningsrom installeres skal kapasiteten være tilstrekkelig til at minimum to av byggherrens personell har plass.
Provisorisk belysning er medtatt i prosess 32.3. Drift av provisoriske anlegg for ventilasjon og vannlensing etter gjennomslag er medtatt i prosess 32.4.
Mengden måles som prosjektert fast volum mellom påhuggene og det gis ikke tillegg for overberg/utfall. Enhet: m3
Gjelder tunnelløp med nisjer. Ev. tiltak ved sprengning med alternativ kontur er medtatt i prosess 32.12.
Omfatter tillegg til prosess 32.11 for sprengning med c/c hullavstand 0,5 m og forsetning 0,7 m.
Effekt av ladning i konturhull skal ikke overstige 2,2 GW/m.
Mengden måles som utført lengde tunnelløp med alternativ kontur, regnet langs senterlinjen. Enhet: m
Basert på grundige risikovurderinger og stuff, såle, pall etc forsvarlig rensket, sikret og kontrollert mot gjenstående ladninger og deler av ladning, kan sprengning av grøfter og kumutvidelser utføres i egen operasjon eller tas sammen med hovedsalve. Bunn av drensgrøft skal ha jevnt fall og ligge dypere enn gryter i planum.
Mengden måles som prosjektert lengde gjennomgående grøft. Enhet: m
Mengden måles som prosjektert antall kumutvidelser. Enhet: stk
Mengden måles som prosjektert lengde gjennomgående grøft. Enhet: m
Omfatter opplasting, transport, tipping og utlegging av steinmasser fra sprengning av tunnelløp med nisjer, bergrom for tekniske anlegg, tverrforbindelser, pumpesump, etc., grøfter, kumutvidelser og sjakter samt borkaks fra boring av hull, overberg/utfall og rensk i tunnel. Omfatter også ev. komprimering, ev. bearbeiding av massen for aktuell bruk samt ev. leverings- og behandlingsgebyrer.
Tiltak for håndtering av plastavfall fra sprøytebetong og sprengningsarbeider er medtatt under prosess 12.51.
Entreprenøren må selv vurdere eventuelle behov for mellomlagring av masser innenfor det som tillates på anlegget eller på områder til egen disposisjon, og inkludere kostnadene for dette i enhetsprisen.
Der det er stilt krav skal det registreres total mengde plastavfall fra tennsystemer, samt oppsamlet mengde. Dokumentasjonen skal overleveres byggherren månedlig.
Mengden måles som prosjektert fast volum, og det gis ikke tillegg for overberg/utfall. Enhet: m3
I spesielle soner med geologisk betinget utfall i vegger og heng profileres massene utover 0,5 m fra teoretisk sprengningsprofil, og regnes med i mengdene, se figur i håndbok R761, kap 7.6. Masse fra utfall som beskrevet regnes kun med hvis byggherren er varslet, profilering er utført før tunnelen drives videre og oppgave over beregnet mengde er levert sammen med ukerapportene.
Fjerning av renskemasser måles ikke, men regnes som inkludert i de prosjekterte mengdene.
Omfatter opplasting i tunnel og transport regnet til tunnelmunning, av steinmasser fra sprengning av tunnelløp med nisjer, bergrom, grøfter, kumutvidelser og sjakter, samt fra overberg/utfall og rensk i tunnel.
Gjelder steinmasser medtatt under prosess 32.21. Omfatter transport regnet fra tunnelmunning til angitt sted, inkludert tipping og ev. utlegging. Omfatter også ev. bearbeiding av massen til aktuell bruk, ev. komprimering samt ev. leverings- og behandlingsgebyrer.
Omfatter transport regnet fra tunnelmunning til fylling i linjen, inkludert tipping, utlegging og komprimering. Omfatter også bearbeiding av massen til aktuell bruk, som sortering, pigging, mv. i den grad dette er nødvendig.
Som prosess 26.1.
Omfatter transport regnet fra tunnelmunning til angitt eller valgt fyllplass, inkludert tipping og utlegging. Omfatter også leverings- og behandlingsgebyrer der dette er aktuelt.
Omfatter transport regnet fra tunnelmunning til motfylling, inkludert tipping og utlegging.
Motfyllinger skal bygges opp slik at nivåforskjellen mellom hovedfylling og motfylling under fyllingsarbeidet aldri overstiger den endelige høydeforskjellen som prosjektert.
Gjelder steinmasser som senere skal gjennomgå bearbeiding som knusing, sikting, utsortering til mur, mv. Omfatter transport regnet fra tunnelmunning til lager, inkludert tipping og utlegging.
Omfatter transport regnet fra tunnelmunning til støyvoll, ledevoll, oppfylling mot bergskjæring, mv, inkludert tipping og utlegging. Omfatter også bearbeiding av massen til aktuell bruk, som sortering, pigging, mv. i den grad dette er nødvendig.
Krav til materialer er som angitt i den spesielle beskrivelsen.
I skråninger er tillatt avvik fra teoretisk profil +/- 0,15 m, hvis den ellers er uten skjemmende svanker eller kuler.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter materialer og arbeider med provisorisk belysning.
EX-kabler skal ikke benyttes.
Det skal benyttes armaturer med tetthet minimum IP 65. Armaturene monteres med innbyrdes avstand 10 m. Hver armatur skal ha en lysfluks på minimum 800 lumen og ha en effektivitet på minimum 80 lm/W.
Senest når tunnelen er drevet 100 m skal entreprenøren montere og sette i drift utstyr for belysning i tunnelløp, tverrslag og rom. Belysningen skal holdes intakt fram til det permanente belysningsanlegget settes i drift.
Kostnad angis som rund sum. Enhet: RS
Dimensjonering og utforming av belysningen skal være som angitt i den spesielle beskrivelsen. Straks det permanente belysningsanlegget slukkes skal entreprenøren sette i drift provisorisk belysning i tunnelløp samt øvrige områder som angitt i den spesielle beskrivelsen. Belysningen skal holdes intakt fram til det permanente belysningsanlegget settes i drift.
Kostnad angis som rund sum. Enhet: RS
Kostnad angis som rund sum. Enhet: RS
Mengden måles som antall dager fra belysningsanlegget settes i drift til nedtaking. Enhet: dag
Kostnad angis som rund sum. Enhet: RS
Omfatter drift av anlegg for vannlensing og ventilasjon fra gjennomslag og fram til permanente installasjoner settes i drift. Drift av provisorisk belysning er medtatt i prosess 32.31.
Kostnad angis som rund sum. Enhet: RS
Omfatter alle arbeider med driving av tunnel eller sjakt med tunnelbormaskin eller raise-bormaskin.
Mengden måles som prosjektert fast volum. Enhet: m3
Omfatter uskadeliggjøring av gjenstående sprengstoff med eller uten tennere fra bergsprengningsarbeider utført i tidligere entreprise på stedet.
Tiltak skal kun utføres etter en grundig risikovurdering og en utarbeidet plan for hvordan man skal håndtere forsageren i hvert konkret tilfelle. Det skal gjennomføres et møte mellom byggherre og entreprenør, hvor prosedyrer presenteres før arbeidene med uskadeliggjøring startes opp.
Veiledningen til eksplosivforskriften skal brukes som retningslinje for valg av utførelsesmetode.
Mengden måles som utført uskadeliggjøring pr hull med forsager. Enhet: stk
Omfatter all stabilitetssikring som må utføres utover driftsrensk med maskin for å kunne drive og levere ferdig tunnel med tilfredsstillende sikkerhet. Omfatter også heft (tomgang på maskiner og mannskap og alle øvrige utgifter som følge av at arbeider utføres ved stuff). Omfatter også registrering og kartlegging av bergmassens kvalitet for å bestemme totalt sikringsbehov.
All sikring skal utføres slik at den kan inngå i den permanente sikringen.
Omfang av sikring ved stuff er entreprenørens ansvar.
Metoder for sikring ved stuff fastlegges av entreprenøren og byggherren i samråd.
Metoder og omfang av sikring bak stuff fastlegges av byggherren.
Enhetsprisene er faste selv om summen av de endelige mengder i kroner avviker fra summen av de oppgitte med inntil +100 %.
Regelen gjelder hver for seg for følgende to grupper av prosesser.
- prosess 33.2 + 33.3 = beregningsgrunnlag
- prosess 33.4 + 33.5 = beregningsgrunnlag
Ønsker byggherre eller entreprenøren nye enhetspriser skal det forhandles om dette. Det er kun for mengdeøkning utover ovennevnte grense at partene kan be om forhandling om ny pris. Det kan bare forhandles om nye enhetspriser innenfor et avvik på +20 % i forhold til kontraktens enhetspriser. Eventuell ny pris skal være basert på dokumenterte utgifter.
Omfatter all manuell driftsrensk utover driftsrensk med maskin medtatt i prosess 32. I tillegg til rensk av utsprengt bergflate kontrolleres og etterrenskes bakenforliggende salvestrekninger som en del av manuell driftsrensk.
Kostnader til opplasting, transport og tipping/utlegging av nedrenskede masser inkluderes i enhetsprisene under prosess 32.2.
Manuell driftsrensk utføres med spett samt etter behov med andre metoder som krafse, kost og spyling med luft og blåserør.
Renskelaget skal bestå av minst 3 personer inklusiv maskinfører og utstyr.
Mengden måles som medgått tid for renskelaget regnet som en samlet enhet inklusiv utstyr, avrundet til nærmeste 1/4 time. Enhet: time
Omfatter vasking og avsluttende rensk av vegger og heng i tunnel, inklusiv opprydding og fjerning av massen. Utstrekning bestemmes av byggherren.
Grundig rensk utføres etter at all sprengning er utført og før tunnelen åpnes for trafikk. Vasking er nødvendig for å kunne oppdage svakheter og skal utføres før sluttrensk.
Vanligvis renskes først slik at løse blokker som lett fås ned med spett og håndmakt fjernes. I den utstrekning det er forsvarlig, bør en unngå å renske ned låsblokker. Låsblokker og det som ikke lar seg fjerne med spett, bør sikres ved bolting.
Mengden måles som utført areal målt etter teoretisk sprengningsprofil. Enhet: m2
Omfatter nødvendig rensk og oppgraving av massen under teoretisk sprengningsprofil i sålen inkludert massen i gryter. Omfatter også fjerning av massen.
Rensk skal skje til fast, synlig berg. Bunn av drensgrøft skal ligge dypere enn gryter.
Fast berg tillates å stikke inntil 50 mm over teoretisk sprengningsprofil på enkelte steder hvis dette ikke medfører konflikt med prosjekterte fundamenter, rør, kabelkanaler, kummer, mv..
Mengden måles som prosjektert areal målt etter horisontalprojeksjon av teoretisk sprengningsprofil. Enhet: m2
Det skal ikke ligge igjen mer enn 0,20 m3 overmasse pr. m2.
Det skal ikke ligge igjen mer enn 0,05 m3 overmasse pr. m2.
Omfatter levering og arbeider med tilbakefylling opp til teoretisk sprengningsprofil i tunnel. Komprimering og etablering av planum etter tilbakefylling er medtatt i prosess 51.4.
Materiale skal være pukk/kult med nedre siktstørrelse ikke mindre enn 11 mm og LA-verdi maksimum 40.
Kontrollomfanget for dokumentasjon av LA-verdi skal være minimum 1 prøve for hver påbegynt 10 000 m3.
Mengden måles som prosjektert areal målt etter horisontalprojeksjon av teoretisk sprengningsprofil. Enhet: m2
Omfatter utgravinger under teoretisk sprengningsprofil i sålen i partier med svake bergarter, fjerning av utgravd masse, levering av ny masse, igjenfylling og komprimering. Prosessen kommer kun til anvendelse etter avtale med byggherren.
Materiale for tilbakefylling skal være pukk/kult med nedre siktstørrelse ikke mindre enn 11 mm og LA-verdi maksimum 40.
Kontrollomfanget for dokumentasjon av LA-verdi skal være minimum 1 prøve for hver påbegynt 10 000 m3.
Mengden måles som utført volum av utgraving målt opp til teoretisk sprengningsprofil. Volum av utgraving som beskrevet regnes kun med hvis byggherren er varslet, profilering er utført før igjenfylling og oppgave over beregnet mengde er levert sammen med ukerapportene. Enhet: m3
Omfatter gjenstøping av gryter som ikke lar seg drenere på annen måte. Prosessen kommer kun til anvendelse etter avtale med byggherren.
Materiale for tilbakefylling skal være magerbetong.
Mengden måles som utført anbrakt volum av magerbetong. Enhet: m3
Omfatter spesielle tiltak utover det som framgår av prosess 33.11 og 33.13 for å ivareta sikkerhet ved rensk i områder der det er en mulighet for å påtreffe sprengstoff med eller uten tennere fra bergsprengningsarbeider utført i tidligere entreprise på stedet.
Tiltak skal kun utføres etter en grundig risikovurdering og utarbeidet en plan for hvordan man skal håndtere forsageren i hvert konkret tilfelle. Det skal gjennomføres et oppstartsmøte mellom byggherre og entreprenør, hvor prosedyrer presenteres før arbeidene gjennomføres.
Ved utførelse av maskinelt gravearbeid skal det benyttes gravemaskin med gitter og splintsikkert glass foran frontvindu eller fjernstyrt gravemaskin. Rensk skjer med gravemaskin med pusseskuff/rotortilt og spylerensk med luft og blåserør. Det skal ikke renskes helt ned til fast berg med pusseskuff pga. fare for slag/klem av gjenstående sprengstoff. Områder det skal renskes på skal begrenses underveis. Manuelt spyle- og blåseutstyr inkl. håndredskap til rensk av bergoverflaten kan benyttes i tillegg.
Mengden måles som medgått tid for samlet enhet nødvendig for å utføre arbeidet sikkert. Samlet enhet bestemmes i samråd med byggherre og skal minst bestå av bergsprenger, renskemannskap, formann og maskin inklusiv maskinfører samt nødvendig utstyr, avrundet til nærmeste 1/4 time. Enhet: time
Omfatter levering og arbeider med bolting av vegger og heng i tunnel, også forbolting i tunnel og forbolting i forbindelse med etablering av påhugg, samt kontroll, rapportering og etterstramming. Dette inkluderer levering av bolter med tilbehør, gysemasse og lim, oppmerking, boring av boltehull, gysing av boltehull, innsetting, oppspenning og ettergysing.
Det skal benyttes kamstål bolter med stålkvalitet B500NC i henhold til kravene i NS 3576-3. Bolter av annen stålkvalitet, eller som har mindre diameter enn 20 mm, eller som ikke er kamstål skal være typegodkjent av Vegdirektoratet.
Boltene skal varmforsinkes, midlere tykkelse minimum 85 µm, lokal tykkelse minimum 70 µm i henhold til NS-EN ISO 1461 og pulverlakkeres med epoxy, midlere tykkelse minimum 85 µm, lokal tykkelse minimum 60 µm i henhold til EN 13438 og enkeltmåling minimum 20 µm.
Skader i belegget på bolter og festemateriell skal repareres, med mindre de blir omhyllet av sementmørtel. Skader repareres med to-komponent epoksymaling i henhold til lakkprodusentens prosedyrer. Skader inkluderer blant annet kuttflater på avkappede bolter, hengemerker fra pulverlakkering, nålestikk i pulverlakken og nupper/askerester i sinkbelegget som penetrerer pulverlakken.
Boltene skal være gjenget og forsynt med mutter, halvkule og underlagsplate som gir stabilt anlegg mot bergoverflaten. Underlagsplater, halvkuler og muttere skal være i stål og korrosjonsbeskyttet på samme måte som bolten. Platene skal være symmetriske om boltehullet og med et minimumsareal på 176 cm2. Det skal kunne slås en full sirkel fra midten av boltehullet i underlagsplaten med diameter 15 cm innenfor platens yttergrenser. Underlagsplaten skal ha en tykkelse på minimum 5 mm. Bolteplaten skal ha en fasthet på 100-120% av boltens flytegrense. Kombinasjonen plate, kule, mutter skal være sterkere enn boltestammen.
Bortsett fra ved bergtrykksproblemer der det brukes endeforankrede bolter skal alle bolter til permanent sikring gyses med ekspanderende boltemørtel. Det kan enten benyttes fullt innstøpte bolter, der bolten presses inn i mørtelen, eller kombinasjonsbolter som endeforankres og senere ettergyses. For å inngå i den permanente sikringen skal mekanisk endeforankrede bolter ettergyses. Ved bergtrykksproblemer skal det brukes limte endeforankrede bolter (polyester).
Boltemørtel for gysing skal være fabrikkframstilt og CE-merket etter NS-EN 1504-6. Boltemørtelen skal tilfredsstille følgende krav:
- Fasthetsklasse B35 (Min. karakteristisk terningfasthet 45 MPa)
- Vann/sement-forhold maksimalt 0,44
- Vannutskillelse maks. 0,5 vol-% etter 3 timer, målt etter NS-EN 445:2007 Kap. 4.5 «Wick-induced test», dog uten spenntau som «veike».
- Svak ekspansjon, min. 0,5 %, maks 3,0 %
- Tiksotropisk konsistens
- Hvor mørtelen kommer i berøring med zink/galvanisert stål, skal den ikke føre til gassdannende kjemisk reaksjon eller annet som reduserer heftfastheten til stålet.
Kombinasjonsbolter skal være forsynt med ettergysingssystem som sikrer full innstøping rundt bolten. Boltene skal ettergyses. Boltene skal forspennes til 50 kN. Ved bergtrykksproblemer skal mutteren skrus inn til slik at platen ligger mot berget eller sprøytebetongen.
Boltene utføres som spredt eller systematisk bolting.
Med spredt bolting menes bolter som ikke er innsatt i et bestemt system, men hvor hver enkelt bolts plassering er nøye vurdert. Spredt bolting skal foretas før påføring av sprøytebetong.
Bolter montert direkte på berg skal gyses før sprøyting.
Med systematisk bolting menes bolter som er innsatt i et rektangulært, kvadratisk eller diagonalt mønster. Systematisk bolting skal foretas etter at sprøytebetong er påført.
Forspenningen skal utføres med redskap som gjør det mulig å bestemme forspenningens størrelse.
Borehullets dimensjon skal være tilpasset boltetypen. For innstøpte bolter skal differansen mellom boltens nominelle diameter og minste hulldiameter tilpasses boltelengden, men skal minst være10 mm. Innstøpte bolter skal være fullstendig omhyllet av innstøpingsmasse.
Det kreves generelt at boltene skal monteres med utstikkende bolteende maks. 150 mm innenfor teoretisk sprengningsprofil.
Når stuffen er tilstrekkelig langt unna, normalt min. 50 m, foretas nødvendig ettertrekking av plate/mutter og nødvendig etterstramming av forspente bolter til angitte grenser.
Kombinasjonsbolter skal gyses fortløpende, aldri lenger fra stuff enn 50 meter, og senest før førstkommende injeksjonsomgang. Ferdig gyste bolter skal merkes tydelig med spraymaling.
Prøvetrekking av endeforankrede bolter skal utføres, prosedyrer avtales nærmere med byggherren.
Kombinasjonsbolter skal kontrolleres ved at en ser at det kommer ut mørtel under plata, i tillegg til dokumentert forbruk og riktig bøltemørtel. Fullt innstøpte bolter skal kontrolleres før plata monteres.
Mengden måles som utført antall bolter av hver type. Underkjente og nedskutte bolter telles ikke med. Enhet: stk
Prosessen kommer kun til anvendelse etter avtale med byggherren.
Bolten skal ha en pakker nær gjengepartiet som kan strammes opp og gyses/injiseres under trykk med boltemørtel eller injeksjonssement.
Gjelder bolter ved stuff som inngår i den permanente sikringen ved bergtrykksproblemer.
Prosessen kommer til anvendelse etter avtale med byggherren.
Bolten skal ha en pakker nær gjengepartiet som kan strammes opp og gyses/injiseres under trykk med boltemørtel eller injeksjonssement.
Gjelder bolter bak stuff som inngår i den permanente sikringen ved bergtrykksproblemer.
Skal avtales spesielt med byggherren. Omfatter etterstramming av bolter som inngår i den permanente sikringen ved bergtrykksproblemer.
Etterstrammingen skal foregå i så stor avstand fra salven at boltene ikke løsner.
Mengden måles som utført antall etterstrammede bolter. Enhet: stk
Omfatter levering og montering av nye festebolter med alt nødvendig utstyr, og levering og montering av bånd med alt nødvendig utstyr og tilbehør i nye festebolter eller på forhånd innsatte bolter medtatt under prosess 33.2.
Det skal benyttes inntil 3 meter lange bergbånd i stålkvaliteten B500NC med minste diameter Ø10 mm, varmforsinket i henhold til NS-EN 1461 og pulverlakkert med minst 60 µm epoxy i henhold til EN 13438.
Omfatter levering og montering av bånd med alt nødvendig utstyr og tilbehør i nye eller på forhånd innsatte bolter medtatt under prosess 33.2.
Mengden måles som utført lengde bånd. Enhet: m
Omfatter levering og arbeider med montering av festebolter med alt nødvendig utstyr.
Mengden måles som utført antall festebolter. Enhet: stk
Omfatter komplett utførelse av sprøytebetong i tunnel inklusiv nødvendige forarbeider og etterarbeider, herunder blant annet:
- forhåndsdokumentasjon, prøving og kontroll som beskrevet i Norsk Betongforenings Publikasjon nr 7, samt gjennomgang av forhåndsdokumentert energiabsorpsjon.
- rengjøring av underlaget ved spyling med vann og trykkluft samt fjerning av nedspylt masse, eventuelt avfetting av underlaget før spyling dersom underlaget er forurenset av olje/fett
- boring av drenshull og ev. føring av drenasjevann i egne utløp der det er vannlekkasje med omfang og betydning for kvaliteten av sprøytebetong
- levering og innblanding av fiber der dette er spesifisert, samt ekstra kostnader/ulemper som følger av bruken av fiber
- fjerning av prelletap
- føring av sprøyteprotokoll
- herdetiltak av nysprøytet overflate
Omfatter også måling av prelletap etter behov som forlangt av byggherren.
Materialer i sprøytebetong skal tilfredsstille Norsk Betongforenings Publikasjon nr. 7 (NB7) ”Sprøytebetong til bergsikring”, kapittel 1 og 2. Videre stilles følgende krav:
Fiber skal være iht NS-EN 14889-1 Fibre for betong, Del 1 stålfibre.
Det skal benyttes alkalifri akselerator med mindre annet er avtalt med byggherren. Normalt, hvor lekkasjevann er ferskvann, skal det benyttes fasthetsklasse B35 og bestandighetsklasse M45. Hvor lekkasjevann er saltvann, eller aggressivt av andre grunner, skal det benyttes fasthetsklasse B35 og bestandighetsklasse M40.
Utførelsen skal tilfredsstille Utførelsesklasse 2 iht. NS-EN13670 og NB publikasjon 7.
Der sprøytebetong kombineres med andre sikringsmidler, utføres sprøytebetongen på et tidspunkt som sikrer den totale bergsikringens funksjon og kvalitet. Eksempelvis bolter før sprøytebetong i grovblokkig berg, sprøytebetong før bolter og bolteskivene utenpå sprøytebetong ved småfallent berg. Boring for bolter og tiltrekking av skiver utenpå sprøytebetong skal gjøres på slike tidspunkter at sprøytebetongen ikke skades.
Det er av spesiell betydning for forsterkning av berg med sprøytebetong, at det oppnås god heft mellom berg og betong. Det stilles derfor krav til omhyggelig rengjøring av bergoverflaten før sprøyting, at det sprøytes med minst mulig skrens av strålen ved første påslag mot berg, og at man viser spesiell oppmerksomhet mht. sein fasthetsutvikling og økt risiko for dårlig heft dersom det sprøytes mot kaldt underlag. Sprøyting skal ikke foretas på flater med lavere temperatur enn +2oC. Ved lufttemperatur under +5oC skal temperaturen i overflaten det sprøytes mot måles og dokumenteres før sprøyting ev. starter.
Midlere utført tykkelse skal, om ikke annet er spesifisert eller avtalt, være minst lik 80 mm. Målt minimumstykkelse skal være minst 50 % av beskrevet midlere tykkelse.
Med hensyn til kontroll, kontrollmetoder og kontrollomfang, vises det til NB 7. Kontroll skal dokumenteres.
Det betales ikke for sprøytebetong påført andre steder enn hvor dette er bestilt eller avtalt med byggherren.
Mengden måles som utført sprøytet volum betong uten fratrekk for prelletap hvis dette ikke overstiger 10 %. Ved prelletap over 10 % trekkes prelletapet i sin helhet. Volumet regnes lik 1 m3 dersom volumet av væsker og faste stoffer i betongblandingen utgjør minst 960 liter før sprøyting og tilsetting av størkningsakselerator eller andre tilsetningsstoffer. Enhet: m3
Omfatter framstilling av prøveplater med kontroll av fiberinnhold/fiberfordeling i det betonglasset prøveplatene sprøytes fra, laboratorieprøving av energiabsorpsjon og rapportering av prøvingsresultater.
Prøvingsresultatet skal tilfredsstille spesifisert energiabsorpsjonsklasse, minimum 500 Joule for E500, minimum 700 Joule for E700 og minimum 1000 Joule for E1000.
Framstilling av prøveplater, laboratorieprøving og rapportering skal utføres som beskrevet i Norsk Betongforenings Publikasjon nr. 7. Prøven skal bestå av minst 3 prøveplater Ø600 mm, tykkelse 100 mm. Laboratoriet som utfører prøvingen skal være sertifisert.
Tillatte avvik for prøveplatenes tykkelse er -10/+15 mm. Tykkelse kontrolleres i laboratoriet ved prøving.
Prøving utføres etter reglene i Norsk Betongforenings Publikasjon nr. 7, og etter avtale med byggherren.
Mengden måles som antall prøvinger bestående av minst 3 prøveplater. Det betales kun for prøvinger som viser tilfredsstillende resultater. Prøveframstilling og prøvingsresultat som viser ikke-tilfredsstillende resultat betales av entreprenøren. Ved ikke-tilfredsstillende prøvingsresultat skal fibertilsetting/ fiberdosering korrigeres og ny prøving foretas. Enhet: stk.
Omfatter alle kostnader ved utførelse av sprøytebetongbuer utover kostnadene til:
- sprøytebetong prosess 33.4111, 33.4112, 33.4211 eller 33.4212
- radielle bolter og ev. forankringsbolter ved bueendene, prosess 33.2
- eventuell betongutstøping av tunnelsåle, prosess 33.533
Foruten nevnte prosesser beskrives sprøytebetongbuer med følgende prosesser:
Sprøytebetongbuer kan benyttes som permanent stabilitetssikring, utført enkeltvis som lokal forsterkning og systematisk i svakhetssoner med stor utstrekning. Sprøytebetongbuer kan utføres enten enkeltarmert eller dobbeltarmert.
Bueplassering, buedimensjoner, armering, boltedimensjoner og bolteavstand bestemmes av byggherren i det enkelte tilfelle. Disse forholdene skal spesielt vektlegges:
• Alle boltene i buen skal stå på nøyaktig profilnummer, helt radielt, og ha korrekt utstikk fra tunnelprofilet, innmålt med laser (totalstasjon eller borrigg)
• Ekstra forankring i buefot
• Det skal sprøytes tilstrekkelig avjevning før armeringen legges.
• Buen skal ned på rensket såle/hylle, og ned i grøft om nødvendig.
• Buer ved stuff skal monteres innunder spilingen
Det vises for øvrig til håndbok V520 Tunnelveiledning.
Omfatter levering og montering av armering inklusiv alle hjelpemidler for monteringen.
Kamstål Ø20 mm stålklasse B500NC iht. NS 3576-3. Armeringen skal være forhåndsbøyd i armeringsverksted til riktig radius.
Armeringen monteres til jevn krumning, tilsvarende teoretisk profil forskjøvet ut fra tunnelaksen, og slik at det ikke vibrerer under innsprøyting.
Mengden måles som buelengden på det teoretiske sprengningsprofilet. Masse beregnes pr. lengdeenhet etter NS 3576-3. Enhet: kg
Omfatter alle øvrige kostnader knyttet til utførelse av sikringsbuer av sprøytebetong, og som ikke er dekket av prosess
- 33.4111, 33.4112, 33,4211 eller 34.4212
- 33.2
- 33.533
- 33.441
Mengden måles som lengde pr. ferdig bue målt i teoretisk sprengningsprofil, uavhengig av om den er enkeltarmert eller dobbeltarmert. Enhet: m
Omfatter sikring av tunnel med betongutstøping ved og bak stuff ved særlig ustabile partier, soner med svelleleire, liten overdekning eller ved andre forhold der byggherren anser støp nødvendig.
Omfatter også alle arbeider med endesteng ved betongutstøping uavhengig av oppdelingen av betongutstøpingen.
Betong skal være i fasthetsklasse B35, bestandighetsklasse M45 og kloridklasse Cl 0,1 iht. NS-EN 206+NA. Ev. behov for armering vurderes i hvert enkelt tilfelle og er angitt i den spesielle beskrivelsen. Minstetykkelse skal være som angitt i den spesielle beskrivelsen, men vil i normaltilfeller være minimum 300 mm. Materialer i forbindelse med betongarbeider skal tilfredsstille kravene til utførelsesklasse 2 i NS-EN 13670+NA..
Utførelsen i forbindelse med betongarbeider skal tilfredsstille kravene til utførelsesklasse 2 i NS-EN 13670+NA. Utstøping ved stuff skal utføres slik at det er plass til eventuell membranisolering og ny permanent støp eller å føre vann- og frostsikringen forbi utstøpingen.
Støpeskjoldet skal være planlagt for å kunne dekke tverrsnittsforskjellen mellom støp ved stuff og støp som permanent sikring utført bak stuff, og skal ha en lengde på minimum 5 m.
Utstøping skal føres ned til rensket såle. Kostnadene for rensk skal være inkludert i enhetsprisen. Kun unntaksvis vil det være nødvendig med egen fundamentstøp.
Ved utstøping bak stuff i områder med vannlekkasjer, skal det legges inn vanntetting og drenering mellom betong og berg/sprøytebetong for å unngå eventuelle lekkasjer gjennom riss og skjøter. Ved utstøping ved stuff vil hensyn til sikkerhet være bestemmende for om vanntetting og drenering kan utføres.
Arbeidene skal tilfredsstille krav gitt til utførelsesklasse 2 i NS-EN 13670+NA. Utstøping skal utføres innenfor en toleranse på + / -50 mm.
Omfatter skjold som skal være tilgjengelig på arbeidsstedet i driveperioden og inntil omfang av permanent sikring er avklart.
Kostnad angis som rund sum. Enhet: RS
Omfatter opp- og nedrigging for sikringsstøp, herunder skjold
Mengden måles som utførte ganger opp- og nedrigging. Opp- og nedrigging regnes som en gang per utført støp/flytt. Enhet: stk
Omfatter sikringsstøp av heng og vegger, inkludert nødvendig rensk, endesteng, samt forbruk av betong tilsvarende et betonghvelv med gjennomsnittlig tykkelse 0,40 m, beregnet som volum lik arealet av hvelvforskalingen multiplisert med 0,40 m. Minstetykkelsen skal være 0,30 m. Det betales ikke for betongforbruk utover dette med mindre det skyldes geologisk betinget utfall påvist i samråd med byggherren, og da medtatt i prosess 33.54.
Omfatter også betongutstøping av tunnelsåle.
Omfatter også fundamentstøp og sikringsstøp i grøft, betong for dette er medtatt i prosess 33.54.
Armering for all betongutstøping er medtatt i prosess 33.56.
I våte partier skal det ved støp bak stuff monteres vanntetting og drenering, prosess 33.55. Utstøping ved stuff skal utføres slik at det er plass til eventuell membranisolering og ny permanent støp eller til å føre vann- og frostsikringen forbi utstøpingen. Utstøpingen skal føres ned til rensket såle.
Mengden måles som utført lengde av utstøpt tunnelløp. Enhet: m
Omfatter betong og arbeider for utstøping av tunnelsålen som forsterkning av såle eller som avstivning av betongutstøping. Ev. utgraving/masseutskifting er medtatt i prosess 33.13 og 33.14. Ev. armering er medtatt i prosess 33.56.
Mengden måles som utført volum. Enhet: m3
Omfatter alle arbeider med støping av veggfundament inkl. utsparinger for kummer og rør. Betong og armering er medtatt i prosessene 33.54 og 33.56.
Byggherren bestemmer nødvendige betongdimensjoner og fundamenteringsnivå på stedet.
Mengden måles som utført lengde fundamentstøp. Enhet: m
Omfatter alle arbeider med sikringsstøp av grøfteprofilet under sikringsstøp av vegg inkl. utsparinger og innstøping av kummer og rør. Betong og armering er medtatt i prosessene 33.54 og 33.56. Byggherren bestemmer nødvendige betongdimensjoner på stedet.
Mengden måles som utført lengde utstøpt grøft. Enhet: m
Omfatter betong til sikringsstøp i vegger og heng utover det volum som inngår i prosess 33.53. Kommer til anvendelse ved geologisk betinget utfall påvist i samråd med byggherren, og byggherren skal varsles før utstøping foretas. Omfatter også ekstra forskaling av endesteng.
Omfatter også betong til fundamentstøp og sikringsstøp i grøft, jf. prosess 33.534 og 33.535.
Mengden måles som utført volum. Enhet: m3
Omfatter levering og montering av vanntetting og drenering på berg/sprøytebetong før utstøping av betonghvelv.
Membran skal tilfredsstille kravene til type II i henhold til håndbok N500 Vegtunneler. For drenering og beskyttelse av membran mot berg skal det benyttes fiberduk min. 1200 g/m2.
Utførelse skal være iht. håndbok N500 Vegtunneler. Vanntetting og drenering skal føres rundt hele profilet over sålen, avsluttes i et drenerende lag, og festes slik at det oppnås god kontakt med underlaget (berg eller sprøytebetong). Alle skjøter skal sveises med dobbelt sveis som trykkprøves, eller skjøtes med system som gir tilsvarende kvalitet.
Mengden måles som utført areal målt etter teoretisk sprengningsprofil. Enhet: m2
Omfatter levering og montering av armering i alle typer betongutstøping der profilstørrelse eller bergforhold gjør det nødvendig å forsterke konstruksjonen.
Det skal benyttes stålkvalitet B500NC. Diameter Ø 16 - 25 mm, som angitt i den spesielle beskrivelsen.
Mengder avregnes i henhold til bøyelister. Bøyelistene skal bare inneholde konstruktiv armering. For armering regnes masse per lengdeenhet etter NS3576-3. Enhet: kg
Omfatter materialer og utførelse av skrå tilpasning mellom betongutstøping og berg for å ivareta krav til trafikksikkerhet.
Hvis ikke annet er angitt i den spesielle beskrivelsen skal tilpasning utføres ved at det lages en skrå utjevning (1:10) mellom utstøpt parti og bergveggen. Utjevningen føres opp til 1,0 m over nivå for kjørebane.
Mengden måles som utført volum av betongutstøping. Enhet: m3
Omfatter registrering og kartlegging av bergmassens kvalitet som grunnlag for å bestemme det totale sikringsbehov, og alle kostnader med nødvendig heft/stillstand for de øvrige arbeider med tunnelbyggingen som kartleggingsarbeidet forårsaker. Omfatter også prøvetaking og laboratorieprøving av sleppemateriale.
Bergmasseregistrering og kartlegging skal utføres før berget dekkes av sprøytebetong eller tilsvarende. Arbeidet kan utføres i regi av byggherren etter prosess 33.61 eller av entreprenøren etter prosess 33.62. Kartleggingen skal utføres etter at salven er utlastet og etter at entreprenøren har utført forsvarlig driftsrensk. Der berget ikke blir innsprøytet/tildekket etter hver salve, kan kartleggingen omfatte flere salver.
Ved utførelse av arbeidet skal entreprenøren stille egnet arbeidsplattform med god, fast montert belysning til disposisjon, som gjør det mulig å kartlegge berget på en tilfredsstillende måte.
Omfatter alle kostnader med nødvendig heft/stillstand for de øvrige arbeider med tunnelbyggingen som kartleggingsarbeidet forårsaker. Entreprenøren skal i tillegg stille egnet arbeidsplattform med fører til disposisjon.
Byggherren skal varsles i god tid om når kartleggingen kan starte. Ved kartleggingsarbeidet skal entreprenørens bas eller formann være tilgjengelig for å kunne bidra med opplysninger om berget basert på erfaringer fra salveboringen.
Mengden måles som medgått tid, avrundet til nærmeste ¼ time. Tiden regnes fra arbeidsplattformen er oppstilt og klar til bruk og til kartleggingen er avsluttet. Enhet: time
Omfatter registrering og kartlegging av bergmassens kvalitet som grunnlag for å bestemme det totale sikringsbehov, og alle kostnader med heft/stillstand for de øvrige arbeider med tunnelbyggingen som kartleggingsarbeidet forårsaker. Omfatter også prøvetaking av sleppemateriale, laboratorieprøving er medtatt i prosess 33.63.
Entreprenøren skal sørge for at registrering og kartlegging utføres av person som har den nødvendige bergtekniske eller geologiske kompetanse.
Dokumentasjonen skal kunne benyttes som grunnlag for å vurdere behov for permanent sikring. Arbeidet skal dokumenteres og presenteres på en oversiktlig måte og skal rapporteres både på papir og i elektronisk form. Kartleggingen skal utføres på byggherrens skjema, og fortløpende oversendes byggherren i elektronisk form.
Dokumentasjonen skal bestå av følgende:
- Beskrivelse av bergarter og inntegning av bergartsgrenser.
- Inntegning av sprekker, slepper og svakhetssoner som er av betydning for stabiliteten.
- Strøk- og fallmålinger for de viktigste sprekkeretningene.
- Bergmasseklassifisering etter Q-metoden.
Mengden måles som medgått tid for personell og utstyr regnet som en samlet enhet, avrundet til nærmeste ¼ time. Tiden regnes fra arbeidsplattformen er oppstilt klar til bruk og med alt personell på plass, til kartleggingen er avsluttet. Enhet: time
Omfatter laboratorieprøving av sleppemateriale, inkl. pakking og frakt til laboratorium som er i stand til å utføre spesialprøving for svelling, etc. Prøvingen skal omfatte gradering med slemmeanalyse. Spesialprøving som svelling etc., avtales med byggherren og godtgjøres etter regning. Prøveuttak er medtatt i prosess 33.62.
Mengden måles som utført antall prøver. Enhet: stk
Omfatter levering og alle arbeider med vann- og frostsikring av heng og vegger i tunnel.
Metode for vann- og frostsikring velges ut fra tunnelklasse, frostmengde og drifts- og vedlikeholdshensyn. Det skal benyttes hvelvtype i henhold til håndbok N500 Vegtunneler.
Utsetting av festebolter og påfølgende montering skal utføres nøyaktig og ikke i noe tilfelle slik at ferdig konstruksjon kommer innenfor normalprofilet med gitte toleranser.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter levering og alle arbeider i forbindelse med utstøping med betong, inklusive nødvendig bergavjevning med sprøytebetong, beskyttelsesduk og membran med festedetaljer, fugebånd etc.
Betong skal tilfredsstille fasthetsklasse B35, bestandighetsklasse MF45 og kloridklasse Cl 0,1 iht. NS-EN 206+NA. Ev. armering skal være iht. den spesielle beskrivelsen. Krav til membran type II som angitt i håndbok N500 Vegtunneler.
All skjøting av membranen skal skje ved varmsveising med dobbelt sveis. Membranen skal ha en seksjonering som angitt i den spesielle beskrivelsen.
Tetthetskontroll av sveis skal utføres med trykkluftprøving. Testtrykket skal være ca. 1 bar pr. mm tykkelse. Trykkfallet etter 10 minutter skal være mindre enn 15%.
Mengden måles som prosjektert lengde. Enhet: m
Omfatter avjevning av bergoverflaten eller tidligere sprøytet flate med sprøytebetong for å tilfredsstille krav til jevnhet av underlag for membran.
Krav til sprøytebetong som angitt i prosess 33.4.
Mengden måles som utført sprøytet volum med fradrag for volum som skyldes feilsprengning. Enhet: m3
Omfatter avjevning av sålen som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert areal regnet etter teoretisk sprengningsprofil. Enhet: m2
Omfatter levering og montering av beskyttelsesduk, tetningsmembran med festedetaljer, fugebånd etc..
Membran skal være type II.
Mengden måles som prosjektert areal regnet etter teoretisk sprengningsprofil. Enhet: m2
Omfatter levering og alle arbeider for etablering av betonghvelv med bunnplate støpt mot tetningsmembran.
Mengden måles som prosjektert volum. Enhet: m3
Omfatter levering og alle arbeider for etablering av komplett hvelv av armert sprøytebetong med membran eller vanntett / vanntettet isolasjon samt festebolter, opphengsdetaljer, brannseksjonering, dilatasjonsfuger og endeavslutninger, samt fjerning av prelltap.
Materialer skal være i samsvar med håndbok N500 Vegtunneler.
Sprøytebetong for nettarmert utførelse skal ha fasthetsklasse B35 og bestandighetsklasse M40. For å oppnå god innsprøyting av armering og armeringsforankring etc. skal det, dersom ikke spesielle forhold tilsier annet, brukes alkaliefri akselerator.
Der sprøytebetong blir brukt som brannbeskyttelse av brennbart isolasjonsmateriale skal den tilsettes 2 kg/m3 monofilament polypropylenfiber med tykkelse ca. 18 mikrometer og lengde ca. 6 mm. Fibrene skal ved produksjon være overflatebehandlet for bedre dispergering og redusert vannbehov.
Krav til bolter og festedetaljer framgår av håndbok N500 Vegtunneler. Det skal benyttes bolter i kvalitet B500NC eller rustfritt stål.
Bolter skal være i samsvar med NS 3576-3 Kamstenger B500NC og sveiste armeringsnett skal være i samsvar med NS 3576-4 Armeringsnett. Bolter og festedetaljer skal korrosjonsbeskyttes i henhold til håndbok N500 Vegtunneler kap. 7.4.3. Nettdimensjon og eventuelle krav til stålklasse som angitt i den spesielle beskrivelsen.
Utførelse skal være i samsvar med håndbok N500 Vegtunneler.
Ved skjøting av armeringsnett skal overlapp være minimum 150 mm (en rute) i begge retninger.
Bolter skal være fullt innstøpte og utføres iht. prosess 33.2. Bolter skal ha forankringslengde min. 1,0 m i stabilitetssikret berg. Bolter lengre enn 1 m i åpent rom avstives med vinkeljern og wireklemmer.
Dilatasjonsfuger etableres for hver 30 - 40 m. Det tas hensyn til fastpunkter. Dilatasjonsfugene skal fylles med brannsikker fugemasse.
Konstruksjonen skal endeavsluttes ved at membran eller isolasjonsmateriale føres inn mot bergoverflate avjevnet med sprøytebetong. Fiberduk legges ved behov mellom membran og sprøytebetong som beskyttelse av membranen. Endeavslutningen skal ha samme overdekning med sprøytebetong som konstruksjonen forøvrig.
Seksjoner med brannsikret brennbart materialer skal ikke ha lengde over 250 m.
Sprøytebetongens tykkelse skal være min. 80 mm.
Hull for tykkelseskontroll skal tettes med sementbasert materiale.
Prelltap fra sprøytebetong brukt til brannsikring skal samles opp, fjernes og deponeres i henhold til avfallsplanen.
Toleranse for sprøytebetongtykkelse er for enkeltpunkt + 30 mm / - 10 mm. Det skal benyttes tykkelsesanvisere (”spioner”) for å sikre at riktig tykkelse oppnås.
Prøvetaking og kontroll som prosess 33.4 e). Kontroll av tykkelse utføres som minimum 10 stk. boringer per 250 m2.
Mengden måles som prosjektert areal regnet etter teoretisk sprengningsprofil. Enhet: m2
Omfatter levering og alle arbeider for etablering av hvelv av armert sprøytebetong og vanntett / vanntettet isolasjonsmateriale, inklusiv festebolter og opphengsdetaljer.
Mengden måles som prosjektert areal av hvelv regnet etter teoretisk sprengningsprofil. Enhet: m2
Omfatter levering og alle arbeider for etablering av komplett hvelv av armert sprøytebetong med membran inklusiv festebolter og opphengsdetaljer.
Membran skal tilfredsstille krav og spesifikasjoner til armert membran, minst tilsvarende type III, gitt i håndbok N500 Vegtunneler.
All skjøting av membranen skal skje ved varmsveising med dobbelt sveis. Membranen skal ha en seksjonering som angitt i den spesielle beskrivelsen.
Tetthetskontroll av sveis skal utføres med trykkluftprøving. Testtrykket skal være ca. 1 bar pr. mm tykkelse. Trykkfallet etter 10 minutter skal være mindre enn 15%.
Mengden måles som prosjektert areal regnet etter teoretisk sprengningsprofil. Enhet: m2
Omfatter levering og alle arbeider for etablering av endeavslutninger, fuger, brannseksjonering, luker, mv.
Mengden måles som prosjektert lengde regnet etter teoretisk sprengningsprofil. Enhet: m
Omfatter levering og montasje av hvelv av betongelementer eller av lettbetongelementer, inklusive nødvendig isolasjon. Omfatter også veggelementer brukt i kombinasjon med andre løsninger. Dimensjoneringsforutsetninger, krav til dokumentasjon og prosjektavhengige forhold er angitt i den spesielle beskrivelsen.
Mengden måles som areal av hvelv regnet etter prosjektert profil. Enhet: m2
Omfatter levering og alle arbeider for etablering av komplett betonghvelv eller veggelementer med nødvendig isolasjon, membran, fundamenter inklusiv bakstøp mot berg, bolter, festemidler, fugemateriale mv., inklusiv nødvendig prosjektering og utarbeidelse av tilhørende dokumentasjon. Armering i henhold til godkjente beregninger og tegninger godtgjøres i tillegg og er medtatt i prosess 34.43.
Betongen skal tilfredsstille fasthetsklasse B45 og bestandighetsklasse MF40 iht NS-EN 206+NA. Som brannsikring av betongen skal det tilsettes 2 kg/m3 monofilament polypropylenfiber med tykkelse ca. 18 mikrometer og med lengde ca. 6 mm. Fibrene skal ved produksjon være overflatebehandlet for bedre dispergering og redusert vannbehov.
Det skal benyttes bolter og festedetaljer av rustfritt stål, alternativt bolter og festedetaljer av kvalitet B500NC, med krav som angitt i håndbok N500 Vegtunneler kap. 7.4.3.
Muttere og gjengede sammenføyning av takbolter skal sikres mot å løsne med egnet låsemiddel. Skjøtehylser skal være utformet med en stoppemekanisme som hindrer gjennomskruing.
Løfteanker inklusiv løftehode skal tilfredsstille kravene i ISO 9001.
Som membran for hvelv og vegger skal det benyttes membran type I som angitt i håndbok N500 Vegtunneler når membranen er lagt direkte på hele hvelvets flate, type III når membranen er opphengt i bolter.
Betonghvelvet skal ha samme form som normalprofilet. Tykkelse oppgis i den spesielle beskrivelsen.
Som grunnlag for elementproduksjonen skal utarbeides en elementplan med oversikt over ulike elementer for aktuelle tverrsnitt, tverrsnittsendringer, tilpasningselementer ved nisjer etc..
Bolter skal være fullt innstøpte og utføres iht. prosess 33.2. Bolter skal ha forankringslengde min. 1,0 m i stabilitetssikret berg.
All skjøting av membranen skal skje ved varmsveising med dobbel sveis. Membranen skal ha en seksjonering som angitt i den spesielle beskrivelsen.
Toleranse for tykkelse av veggelementer er -0 / +10 mm. Toleranse for montasje som angitt i håndbok N500 Vegtunneler.
Entreprenøren skal i god tid før produksjon av elementene starter fremlegge dokumentasjon for byggherren. Utstøping skal tilfredsstille krav gitt til utførelsesklasse 2 i NS-EN 13670+NA.
Tetthetskontroll av sveis i membranen skal utføres med trykkluftprøving. Testtrykket skal være ca. 1 bar pr. mm tykkelse. Trykkfallet etter 10 minutter skal være mindre enn 15%.
Kontroll av innstøpte bolter skal utføres ved at en ser at det kommer ut mørtel under plata som en utførelseskontroll i tillegg til dokumentert forbruk og riktig boltemørtel. Hver bolt skal merkes at den er gyst. Alle bolter for takelementer skal gjennomgå prøvebelastning med to ganger takelementets egenvekt og erstattes ved ev. brudd i forankringen. Prøvingen skal gjøres før membran monteres.
Skjøting av takbolter med skjøtehylse skal følge et eget kontrollopplegg som dokumenterer riktig montering av alle bolter.
Mengden måles som prosjektert areal målt på trafikksiden av elementene over overkant fundament. Fundamentene regnes for inkludert uten tillegg og måles ikke. Enhet: m2
Omfatter levering av betonghvelv eller veggelementer.
Omfatter alle arbeider for etablering av komplett betonghvelv eller veggelementer med nødvendig isolasjon, membran, fundamenter inklusiv bakstøp mot berg, bolter, festemidler, fugemateriale m.v., inklusiv nødvendig prosjektering og utarbeidelse av tilhørende dokumentasjon. Armering i henhold til godkjente beregninger og tegninger godtgjøres i tillegg og er medtatt i prosess 34.43.
Levering er medtatt under prosess 34.411.
Omfatter levering og alle arbeider for etablering av komplett hvelv eller veggelementer av lettbetong, membran, fundamenter inklusiv bakstøp mot berg, bolter, festemidler, fugemateriale mv., inkl. nødvendig prosjektering og utarbeidelse av tilhørende dokumentasjon. Armering i henhold til godkjente beregninger og tegninger godtgjøres i tillegg og er medtatt i prosess 34.43.
Materialer skal være i samsvar med NS-EN 206+NA. Det tillates brukt sement med ekstra høy tidligfasthet type CEM I 42,5 RR i samsvar med NS 3086. Sementmengden skal være minimum 400 kg/m3 og silikadosering 4-8 % av sementvekten. Mengde av tilsetningsstoffer tilpasses ved prøveblandinger. Betongen skal tilsettes 2 kg/m3 monofilament polypropylenfibre med tykkelse ca. 18 mikrometer og lengde ca. 6 mm. Fibrene skal ved produksjon være overflatebehandlet for bedre dispergering og redusert vannbehov.
Det skal benyttes en blanding av naturlig tilslag som ikke er alkalireaktivt og et lett tilslag. Naturlig tilslag sand 0/4 mm, eventuelt 0/8 mm. Lett tilslag av ekspandert leire eller leirskifer i to eller flere fraksjoner. Alternativt kan det benyttes tilslag av skumglass. Innhold av svovelforbindelser uttrykt som SO3-ekvivalenter skal være mindre enn 0,8 %.
Fasthetsklasse LB 12, densitet ca. 1300 - 1400 kg/m3, men ikke over 1450 kg/m3. Membranherdner påføres umiddelbart etter avforming.
Det skal benyttes bolter og festedetaljer av rustfritt stål med krav som angitt i håndbok N500 Vegtunneler kap. 7.4.3, alternativt bolter og festedetaljer av kvalitet B500NC.
Som membran skal det benyttes type I iht. håndbok N500 Vegtunneler når membranen er lagt oppå hvelv, type III når membranen er opphengt i bolter.
Som grunnlag for elementproduksjonen skal det utarbeides en elementplan med oversikt over ulike elementer for aktuelle tverrsnitt, tverrsnittsendringer, tilpasningselementer ved nisjer etc..
Entreprenøren skal i god tid før produksjon av elementene starter framlegge dokumentasjon for byggherren.
Bolter skal være fullt innstøpte og utføres iht. prosess 33.2. Bolter skal ha forankringslengde min. 1,0 m i stabilitetssikret berg.
All skjøting av membranen skal skje ved varmsveising med dobbelt sveis. Membranen skal ha en seksjonering som angitt i den spesielle beskrivelsen.
Toleranse for tykkelse av veggelementer er -0 / +10 mm. Toleranse for montasje som angitt i håndbok N500 Vegtunneler.
Utstøping skal tilfredsstille kravene i utførelsesklasse 2 iht. NS-EN 13670+NA.
Tetthetskontroll av sveis i membranen skal utføres med trykkluftprøving. Testtrykket skal være ca. 1 bar pr. mm tykkelse. Trykkfallet etter 10 minutter skal være mindre enn 15%.
Kontroll av innstøpte bolter skal utføres ved at en ser at det kommer ut mørtel under plata som en utførelseskontroll i tillegg til dokumentert forbruk og riktig boltemørtel. Hver bolt skal merkes at den er gyst.
Mengden måles som prosjektert areal målt på trafikksiden av elementene over overkant fundament. Fundamentene regnes som inkludert uten tillegg og måles ikke. Enhet: m2
Omfatter levering av hvelv eller veggelementer.
Omfatter alle arbeider for etablering av komplett hvelv eller veggelementer av lettbetong, membran, fundamenter inklusiv bakstøp mot berg, bolter, festemidler, fugemateriale mv., inkl. nødvendig prosjektering og utarbeidelse av tilhørende dokumentasjon. Armering i henhold til godkjente beregninger og tegninger godtgjøres i tillegg og er medtatt i prosess 34.43.
Levering er medtatt under prosess 34.421.
Omfatter levering og armering av hvelv av betong- eller lettbetongelementer.
Sveiste armeringsnett skal være i samsvar med NS 3576-4 Armeringsnett. Nettdimensjon og eventuelle krav til stålklasse som angitt i den spesielle beskrivelsen.
Armering måles med grunnlag i beregninger og tegninger som netto mengder etter bøyelister på grunnlag av nominelle vekter etter Norsk Standard. Enhet: tonn
Omfatter levering og arbeider med utførelse av konstruksjoner som tunnelportaler, snø- og skredoverbygg i tilknytning til portalområdene, pumpestasjon, kuldeporter, bygninger etc.. Sprengning og masseflytting i forbindelse med forskjæringer er medtatt under hovedprosess 2.
Kostnad angis som rund sum. Enhet: RS
Omfatter levering og utførelse av portaler ved tunnelpåhugg inn til avslutning eller fuge i tunnel og skredoverbygg.
Mengden måles som prosjektert lengde. Enhet: m
Omfatter alle nødvendige grunnarbeider for fundamentering av portaler og skredoverbygg og omfatter sprengning, graving, rensk, opplasting og transport av massene til fyllplass, inklusiv utlegging og eventuelle bolter.
Kostnad angis som rund sum. Enhet: RS
Omfatter eventuell sprengning utover det profil som inngår i driving av forskjæring og tunnel, inkludert rensk for sprengning.
Eventuelle særlige krav til boring og lading er angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert fast volum under angitt planum. Enhet: m3
Omfatter graving, opplasting, transport til angitt fyllplass av løsmasser og steinmasser fra angitt planum i forskjæring og ned til fundamenteringsdybde, inklusiv utlegging.
Mengden måles som prosjektert fast volum under angitt planum og regnes til en linje 0,5 m utenfor fundament. Enhet: m3
Omfatter rensk av fundamentflater inklusive fjerning av renskemasser og ev. avretting.
Mengden måles som prosjektert rensket areal inkludert arealet inntil 0,2 m utenfor fundamentets berøringsflate. Enhet: m2
Omfatter finrensk av sprengt bergoverflate og fjerning av renskemasser.
Berget renskes for alt løst materiale ved hjelp av f.eks. luft- og/eller vannspyling.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter rensk til uberørt, fast grunn etter utgraving for fundamenter, fjerning av renskemasser samt levering, utlegging, avretting og komprimering av avrettingslag.
Rensken utføres uten omrøring av massene slik at fundamentet kan støpes mot avrettet grunn med fasthet tilsvarende de naturlige massene.
Toleranser for ferdig avretting er angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert rensket og avrettet areal. Enhet: m2
Omfatter levering og montering av alle bolter for portal og skredoverbygg.
Bolter skal være av stål, kvalitet B500NC. Boltene skal varmforsinkes, midlere tykkelse minimum 85 µm, lokal tykkelse minimum 70 µm i henhold til NS-EN ISO 1461 og pulverlakkeres med epoxy, midlere tykkelse minimum 85 µm, lokal tykkelse minimum 60 µm i henhold til EN 13438 og enkeltmåling minimum 20 µm.
Som innstøpingsmiddel benyttes ekspanderende boltemørtel, se prosess 33.2.
Borehullets dimensjon skal være tilpasset boltetypen. For innstøpte bolter skal differansen mellom boltens nominelle diameter og minste hulldiameter tilpasses boltelengden, men skal minst være 10 mm. Bolten skal være fullstendig omhyllet av innstøpingsmasse.
Mengden måles som prosjektert antall. Enhet: stk
Omfatter levering og montering av tetningsmembran inklusiv fiberduk for beskyttelse. Omfatter også ev. bearbeiding av underlaget før legging av membran, tilslutning av membran mot sidekanter, fuger etc., samt beskyttelse mot skader i byggetiden.
Det skal benyttes membran type I iht. håndbok N500 Vegtunneler. For beskyttelse av membranen skal det benyttes fiberduk 1200 g/m².
All skjøting av membranen skal skje ved varmsveising med dobbelt sveis. Membranen skal ha en seksjonering som angitt i den spesielle beskrivelsen.
Tetthetskontroll av sveis skal utføres med trykkluftprøving. Testtrykket skal være ca. 1 bar pr. mm tykkelse. Trykkfallet etter 10 minutter skal være mindre enn 15%.
Mengden måles som prosjektert areal med tetningsmembran. For kontaktstøp del av portal regnes arealet etter teoretisk sprengningsprofil. Enhet: m2
Omfatter levering av materialer og utførelse av betongarbeidene for portaler og skredoverbygg inklusive kontaktstøpt del. Omfatter også fundamenter.
Det kan som for forskaling benyttes justerte bord eller stålform. Til armering skal benyttes stålkvalitet B500NC. Det skal anvendes normalvektsbetong i henhold til håndbok R762 Prosesskode 2, prosess 84.41, 84.45 og 84.46. Betong skal tilsettes 2 kg/m3 monofilament polypropylenfiber med tykkelse ca. 18 mikrometer og lengde ca. 6 mm. Fibrene skal ved produksjon være overflatebehandlet for bedre dispergering og redusert vannbehov.
Tillatt avvik fra prosjektert profil er +/- 20 mm. Maksimal ujevnhet målt med 3 m rettholt er +/- 20 mm.
Mengden måles som prosjektert volum. Enhet: m3
Mengden måles som netto prosjektert berøringsflate mot betong. Enhet: m2
Mengden måles som netto mengder etter bøyelister på grunnlag av nominelle vekter etter Norsk Standard. Enhet: tonn
Mengden måles som prosjektert volum. Enhet: m3
Omfatter opplasting, transport, utlegging og komprimering av løsmasser rundt portal og skredoverbygg.
Krav til materialer som angitt i den spesielle beskrivelsen
Krav til utførelse som angitt i den spesielle beskrivelsen. Fylling og komprimering skal utføres med forsiktighet slik at konstruksjonen med membran ikke belastes unødvendig eller får skader.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter alle bygningsmessige arbeider inklusive levering av materialer ved utførelse av komplett pumpestasjon i forbindelse med lensing av vann i tunnel. Inkludert i prosessen er også levering og legging av ledninger som ikke er medtatt under hovedprosess 4.
Mengden måles som prosjektert antall. Enhet: stk
Omfatter levering og utførelse av komplette kuldeporter i tunneler. Omfatter også fremføring av elektrisk kraft til manøvrering av portene og levering og montering av varselskilter, eventuelt også signalanlegg. Dimensjonerende krefter er angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert antall. Enhet: stk
Omfatter materialer, montering og alle bygningsmessige arbeider med tekniske bygninger, nødutganger og kiosk for nødstasjoner.
Kostnad angis som rund sum. Enhet: RS
Omfatter levering, montering og bygningstekniske arbeider inkludert fundament, av en støv- og vanntett kiosk som nødstasjon i tunnelen, se håndbok N500 Vegtunneler. Omfatter også levering av dør og karm med innmontert induktiv giver, skiltfolier og merking, samt festepunkt og skjulte trekkerør for montering av telefon, varme og belysning. Brannslokningsapparat, skap, skapdør og utstyr for øvrig er medtatt i prosess 36.4.
Dør til kiosk skal være utstyrt med panikkbeslag. Krav til korrosjonsbeskyttelse og kapslingsgrad som gitt i prosess 36.
Mengden måles som prosjektert antall. Enhet: stk
Omfatter materialer og arbeider med belysnings- og ventilasjonsanlegg, sikkerhetsutrustning og miljøtiltak. Omfatter også styring, fundamentering, mekanisk og elektrisk infrastruktur samt framføring og tilknytning til ekom og elektrisitet, inkludert idriftsetting. Omfatter også koordineringer mot nettselskap og meldinger for tilknytning.
Elektriske anlegg skal være i henhold til håndbok N601 Elektriske anlegg.
Teknisk utrustning skal være i henhold til håndbok N601 Elektriske anlegg punkt 11.2.
Ved risiko for galvanisk korrosjon, skal festemateriell være galvanisk adskilt fra utstyret.
Krav til kapslingsgrad er angitt i håndbok N601 Elektriske anlegg punkt 11.2.
Krav til kabler er angitt i håndbok N601 Elektriske anlegg punkt 11.6.
Det skal benyttes tverrfaglig merkesystem, TFM. Levetid for merking i anlegget skal tilsvare levetiden for den enkelte anleggsdel eller komponent i det miljø den er montert.
For installasjoner i trafikkrommet, skal merking tåle direkte høytrykksspyling på 150 bar med 2 l/min. pr. dyse med avstand dyse-merking 500 mm.
Type branntetting skal være iht. brannklasse for hvert enkelt rom.
På kabelstige legges elkraft- og ekomkabler adskilt og stripses for minimum hvert tredje stigetrinn, elektromekaniske krefter ved kortslutning skal hensynstas. Maks. fire kabler stripses sammen.
Der mer enn én koblingsboks er montert, skal det benyttes montasjeplate. Kabler som avgreines fra koblingsbokser skal ha strekkavlastning.
Merking i anlegget skal utføres slik at det gir entydig og varig informasjon for betjening, vedlikehold og bruk. Alle kabler skal merkes i tavle, i trekkekummer, ved avgrening og ute ved utstyret. Merking av installasjoner i tunnelrommet skal være lesbare fra kjørebanen.
Branntettinger skal utføres etter at all kabling, inkl. kabler fra andre entrepriser, er montert. Branntettinger skal utføres i tilknytning til gjennomføringer mellom brannceller/rom i tekniske bygg, gjennomføringer i brannsikker kledning/vegg, og eventuelt andre områder. Byggherren skal ha tegning med oversikt over alle branngjennomføringer før overlevering.
Omfatter levering, montering, tilkopling og idriftsetting av fordelinger inklusiv utstyr og innredning. Omfatter også levering, montering og tilkobling av kabler til utstyr og kabler i og mellom hovedfordelinger og underfordelinger og mellom fordelinger i tekniske rom. Omfatter også testing, merking og dokumentasjon, instruksjon og driftsinstruks på norsk. Omfatter også branntettinger. Omfatter også materialer og arbeider med utstyr for lys, varme, signal, varsling, kommunikasjon og deteksjon. Omfatter også termofotografering av tavler av sertifisert termografør i henhold til NEK 405-1.
Fordelinger skal være i henhold til håndbok N601 Elektriske anlegg punkt 7.13 Fordelinger og punkt 14.1 Vedlegg 1 Krav til fordelingsskap. Fordelinger i teknisk rom skal ha fargekode RAL7042.
Fordelinger skal være utført med trykkutjevningsnippel og i henhold til håndbok N601 Elektriske anlegg punkt 7.13 Fordelinger og punkt 14.1 Vedlegg 1 Krav til fordelingsskap..
Styrestrømskretser skal utføres iht håndbok N601 Elektriske anlegg punkt 11.10 Styrestrømssystem. Styrestrømskretser for lys og styrte skilt monteres med holdefunksjon/holdekontakt. PLS'er skal gi separate impulser for av- og på-signaler slik at ved utfall av en PLS skal siste styrekommando gjelde (holdefunksjon).
Riktige innstillingsverdier for effektbrytere og justerbare vern skal angis på skilt med varig merking plassert på eller nær ved bryteren/vernet.
Termografering av fordelinger skal gjennomføres etter minimum 15 minutters drift med full last.
Kostnad angis som rund sum. Enhet: RS
Omfatter levering og montering av kabelstigesystem.
Kabelstiger skal være av rustfritt stål i henhold til NS-EN 10088, type 1.4404.
Dimensjonerende last (Safe Working Load, SWL) for kabelstigene skal være minimum 125 kg/m for tunnelklasse A-B og 160 kg/m for tunnelklasse C-F, testet og godkjent i henhold til NEK-IEC 61537.
Godstykkelse i vanger og trinn skal være min. 1,25 mm. Sammenføyninger mellom vanger og trinn skal være helsveiset og senteravstand mellom trinn skal være maks. 355 mm.
Kabelstigene skal være utført med C-profiler i vange og trinn (ingen hulprofiler), og leveres i 3-6 m lengder. Skjøtestykker skal være utført som ekspansjonslasker og ta opp solslyng ved temperatursvingninger mellom -20 og +50 grader celsius. Skjøtestykkene skal være utført som godkjent jordingsforbindelse i henhold til NEK-IEC 61537.
Pendelkonsoll i innkjøringssoner skal ikke bygge mer enn 5 mm under kabelstige. Pendelkonsoll skal ikke bygge mer enn 50 mm under kabelstigen og skal ikke oppta mer enn 50 mm plass i stigens bredde. Det skal være mulig å høydejustere. Bolt skal ikke stikke under pendelkonsoll. Festeanordning for pendelkonsoll skal være slik at det er mulig å montere kabler fra begge sider av kabelstige uten at disse må tres.
Dersom det benyttes festemekanisme som overfører last ved friksjon i forbindelsen, skal opphenget være utformet slik at kabelstigen ikke faller ned ved endring i dimensjonerende friksjonskraft. Muttere skal være i vibrasjonssikret utførelse slik at disse ikke skal kunne løsne, og de skal låses med låsemutter eller tilsvarende.
Pendelkonsoll med overgang til skinne/bergbolt skal med usymmetrisk last tåle 100 kg der stigen ligger an mot konsollen uten å få en total vridning på mer enn 3 grader. Ved 1 m pendel og pendelkonsollbredde 500 mm skal stige kunne belastes vertikalt med 150 kg på ene stigevangen mellom to oppheng (c/c 3 m) uten at utsvinget sideveis overstiger 30 mm. Overstiges dette skal kabelstigen stabiliseres med stag.
Mengden måles som prosjektert lengde. Enhet: m
Omfatter levering, montering og kontroll av festebolter for kabelstiger og annet utstyr i vegger og heng samt levering og innstøping av innstøpningshylser i tunnelportalene, om nødvendig inklusiv boring av hull.
Bolter og festedetaljer skal være i henhold til krav i håndbok N500 Vegtunneler kapittel 7.4.3.
Skjøtehylser skal ha min. 75 mm langt gjengeparti i hver ende. Skjøtehylser skal være utført med en stoppemekanisme som hindrer gjennomskruing.
Bolter skal være fullt innstøpte bolter og utføres iht. prosess 33.2.
Boltelengder velges av entreprenør ut fra krav til forankring, bergets beliggenhet og monteringshøyde for kabelstige. Skjøting av bolter tillates bare ved gjennomføringer av vannsikringshvelv/duk og skal utføres med gjenget skjøtehylse og låsemutter i begge ender. Det skal benyttes varige pakninger som sikrer en vanntett konstruksjon. Alle boltene skal kappes i riktig lengde før det monteres utstyr.
Kontroll av innstøpte bolter skal utføres ved at en ser at det kommer ut mørtel under plata, i tillegg til dokumentert forbruk og riktig boltemørtel. Fullt innstøpte bolter skal kontrolleres før plata monteres. Ferdig gyste bolter skal tydelig merkes med spraymaling. Festeboltene skal prøvebelastes med 30 kN for kabelstiger og 50 kN for ventilatorer og ventilatorrammer.
Boltene skal være av rustfritt stål i henhold til NS-EN 10088, type 1.4404. Festemateriell skal være i rustfritt stål A4-80 i henhold til NS-EN-ISO 3506.
Bolter til kabelstige skal være minimum Ø 25 mm. Bolter skal monteres med maks 3,0 m senteravstand langs tunnelen, med 2,0 m avstand ved avgrening mot traforom og ved nedføring langs vegg i tunnel. Boltene over senterlinjen skal monteres vertikalt. Underkant bolt for langsgående kabelstiger, skal være maksimalt 6,0 m over ferdig kjørebane ved tunnelprofil T8,5/T9,5, eller som angitt ved andre tunnelprofil.
Bolter skal være med forankringslengde min. 1,0 m i stabilitetssikret berg.
Maksimalt avvik i sideretning for bolter for langsgående kabelstige: +/- 20 mm. Maksimalt avvik gjelder både ved boltens rot og underkant.
Mengden måles som prosjektert antall. Enhet: stk
Det skal benyttes 4 - 6 stk. Ø32 mm bolter av rustfritt stål i henhold til NS-EN 10088, type 1.4404. Festemateriell skal være i rustfritt stål A4-80 i henhold til NS-EN-ISO 3506. Boltene skal ha et 250 mm langt gjengeparti.
Boltene skal forankres 2,0 m inn i stabilitetssikret berg og innstøpes i hele lengden.
Dersom utstikkende del av bolten er lengre enn 0,5 meter i enden av rammen, skal det monteres avstivingsbolter på skrå som skal festes til den vertikale bolten med egnede klemmer. Nøyaktig plassering av boltene blir avgjort av byggherren etter at det er valgt ventilatorleverandør.
Mengden måles som prosjektert antall bolter. Enhet: stk
Det skal benyttes min. Ø20 mm bolt av rustfritt stål iht. håndbok N500 Vegtunneler kap. 7.4.3, eller av stål B500NC med korrosjonsbeskyttelse iht. håndbok N500 Vegtunneler kap. 7.4.3.
Nøyaktig lengde, diameter, plassering og antall bolter skal tilpasses skilt- og utstyrsleveranser.
Bolter skal være med forankringslengde min. 1,0 m i stabilitetssikret berg.
Mengden måles som prosjektert antall bolter. Enhet: stk
Omfatter levering og montering av komplett antennemast inkludert jord/fjellfundament med tilhørende sikringsbolter til berg.
Det skal benyttes en bardunfri gittermast. Masteben skal ha tilkoblingspunkt for jording.
Kostnad angis som rund sum. Enhet: RS
Omfatter levering, montering og tilkopling av jordingssystem.
Jordledere skal være i Cu-materiale, 7-trådet og produsert i henhold til NEK-EN 60228. Jordledere med isolasjon skal være produsert i henhold til NEK EN 50525-serien.
Jording skal utføres i henhold til håndbok N601 Elektriske anlegg punkt 11.4 Jording. Skjøter og avgreininger som ikke kan inspiseres, skal utføres med to stykk C-press med maksimum 100 mm mellomrom som monteres 180° mot hverandre. Skruforbindelser skal settes inn med syrefritt fett etter montering.
Kostnad angis som rund sum. Enhet: RS
Uisolert 50 mm2 Cu-leder.
Leder legges i bunn drensgrøft og/eller trekkerørsgrøft. Lederen skal være tilgjengelig for tilkobling ved alle avgreninger og tilkoblingspunkt som gitt på tegninger.
Mengden måles som prosjektert lengde. Enhet: m
Omfatter utjevningsforbindelser.
Isolert Cu-leder med gul-grønn kappe.
Ledningen for oppstikk eller avgrening skal føres gjennom trekkerør til nødstasjoner, skilt og kabelstige ved portaler. Ved lysmaster føres ledning inn i mastens fundament. Ledningen skal legges med tilstrekkelig lengde for senere tilkobling av utstyr.
Mengden måles som antall utjevningsforbindelser. Enhet stk
Omfatter etablering av jordelektrode for antennemast, tekniske bygg og pumpestasjoner. Omfatter også tilkobling av gjennomgående jordingsleder til jordelektrode, og utjevning fra jordelektrode til hovedjordskinne i bygg, annen ledende del, antennemast, lynvernanlegg og oppstikk til elektrisk utstyr.
Jordelektrode skal ikke overdekkes før alle tilkoblinger og avgreninger er gjennomført og kontrollert. Lynvernanlegg skal tilfredsstille krav gitt i NEK-EN 62305.
Kostnad angis som rund sum. Enhet: RS
Jordingspunkt for tilkopling til armeringsstål skal ha gjenget parti for montering av messingskrue M8-16. Metall i betongens dekningsområde skal være av rustfritt stål eller edelt metall/legering som ikke korroderer i fuktige miljøer.
Jordingspunkt skal sveises fast til hovedarmering. Direkte etter rivning av forskaling skal skrue monteres. Jordingspunktet skal utføres slik at det ikke går igjennom forskalingen.
Mengde måles som prosjektert antall. Enhet: stk
Omfatter levering, montering, tilkopling og idriftsetting av belysningsanlegg.
Dokumentasjon og driftsinstruks skal leveres i norsk utgave.
Kostnad angis som rund sum. Enhet: RS
Omfatter levering og montering av kabler mellom fordelinger og belysningsanlegg.
Mengden måles som prosjektert lengde spesifisert for hver kabeltype iht. liste i kap. D2. Enhetspris for hver kabeltype angis separat i listen i kap. D.2 og samlet pris føres til sum i prosessen. Ved motstrid mellom summer gjelder samlet pris ført opp i prosessen foran listen i kap. D2 og ev. forskjell blir fordelt forholdsmessig på alle kabeltyper i listen. Angivelse av enhet RS er kun administrativ, mengdene skal være regulerbare iht. kontraktens regler. Regler for mengderegulering gjelder den samlede mengden på prosessen. Enhet: RS
Omfatter levering, montering og tilkopling av luminans- eller luxmåler inklusive kabler for automatisk regulering av nivået på belysningen. Nødvendige programmeringsarbeider er tatt med i prosess 36.7 Lokalt styresystem og programmering.
Temperaturområde minus 40 ºC til pluss 50 ºC og minimum IP 54.
Måler skal fungere automatisk ved oppstart etter strømbrudd. Kalibrert måler skal tilkoples lokalt styresystem for inn- og utkopling av de ulike belysningstrinnene i tunnelen. Antall belysningstrinn og belysningsnivå skal være som angitt i den spesielle beskrivelsen.
Kostnad angis som rund sum. Enhet: RS
Omfatter levering og montering av kabler mellom lokalt styresystem og måler
Det skal benyttes kabel tilpasset tilbudt måler.
Mengden måles som prosjektert lengde spesifisert for hver kabeltype iht. liste i kap. D2. Enhetspris for hver kabeltype angis separat i listen i kap. D.2 og samlet pris føres til sum i prosessen. Ved motstrid mellom summer gjelder samlet pris ført opp i prosessen foran listen i kap. D2 og ev. forskjell blir fordelt forholdsmessig på alle kabeltyper i listen. Angivelse av enhet RS er kun administrativ, mengdene skal være regulerbare iht. kontraktens regler. Regler for mengderegulering gjelder den samlede mengden på prosessen. Enhet: RS
Omfatter levering, montering og tilkobling av luxmåler.
Måleområde skal være tilpasset oppgitt luxnivå for hver innkjøringssone. Målenøyaktighet skal være maksimalt pluss/minus 3 % innenfor det aktuelle måleområdet. Signaloverføringen skal være basert på 4-20 mA signal.
Målere skal monteres minimum 3,0 m over terreng og være vendt mot innkjørende trafikk i tunnelen, men ikke på en slik måte at billys eller annen kunstig belysning påvirker målingene. I slike tilfeller skal det monteres blendingsbeskyttelse.
Mengden måles som prosjektert antall. Enhet: stk
Omfatter levering, montering og tilkobling av luminansmåler inklusiv hus for innmontering av måler og nødvendig festeutstyr for montering til mast.
Luminansmålingen skal utføres etter L20-metoden med candela som måleenhet. Måleområde skal være tilpasset oppgitt adaptasjonsluminans for hver innkjøring. Målenøyaktigheten skal være pluss/minus 5 % innenfor det aktuelle måleområdet. Signaloverføring skal være basert på frekvens, eller 4-20 mA signal.
Det skal monteres en måler for hver innkjøring. Denne monteres i en avstand tilsvarende stopplengden. Måleområde skal innrettes mot senter tunnelmunning og ikke høyere enn 5,0 m over kjørebane.
Mengden måles som prosjektert antall. Enhet: stk
Omfatter levering, montering og tilkopling av armaturer, lyskilder og festeutstyr inklusiv nødvendige braketter og merking av armaturer, samt utarbeidelse av lysberegninger og belysningsplaner.
Armaturene skal være i henhold til håndbok N601 Elektriske anlegg kap 11.2. Armaturer skal uføres i overenstemmelse med konstruksjons og sikkerhetskrav gitt i NEK IEC 60598-1.
Damplampe- og lysrørarmaturer:
Armaturer skal være vektsymmetriske med lyskilde i senter av armatur.
Armaturene skal ha en vedlikeholdsvennlig utførelse, slik at oppsamling av støv/vann unngås.
Armaturene skal ha utskiftbar optikk og skal være konstruert slik at glasset blir hengende i armaturen når den åpnes. Lett tilgjengelig automatsikring skal være montert i armatur, og dimensjonert for armaturen.
LED armaturer:
Levetiden for armaturer som skal benyttes i indre sone og for de laveste nivåene i innkjørings- og overgangssonene skal ha levetid L90 B10 minimum 100 000 timer. Armaturer for innkjørings- og overgangssoner skal ha levetid minimum 50 000 timer. For øvrige krav vises til håndbok N500 Vegtunneler kap. 9.3.2.4 og håndbok V124 Teknisk planlegging av veg- og tunnelbelysning punkt 9.5.
Krav som angitt i håndbok N500 Vegtunneler punkt 9.3. Belysning.
Belysningsplaner utarbeides i tabellform og forelegges byggherren for kommentarer. Belysningsplaner skal vise armaturenes plassering og innbyrdes avstand, angivelse av trinn, effekt og plass for kursnummer.
Før bestilling iverksettes, skal datablad som viser armaturens konstruksjon, materialer, overflatebehandling, oppheng etc forelegges byggherren. Armaturens virkningsgrad, lysfordelingskurver, type drossel/forkobling som benyttes og armaturens temperaturbegrensninger skal også oppgis. Armaturene skal leveres med hensiktsmessig plasserte nipler og koblingsklemmer tilpasset avgrenings-/gjennomkoblingskabler. Nipler skal være med kontramutter og pakning. Armaturene skal kunne justeres sideveis.
Kabler til armaturer skal legges med dryppnese. Armaturene for innkjøring og overgangssone skal festes med braketter som er tilpasset oppheng til kabelstige. Armaturene for indre sone skal festes med braketter som er tilpasset oppheng til kabelstige eller bergbolt.
Lysrør-/LED-armaturer for indre sone og de laveste nivåene for innkjørings- og overgangssonene skal leveres med symmetrisk lysfordeling. Høytrykk natrium (NaH) og LED-armaturer for innkjørings- og overgangssoner skal ha asymmetrisk lysfordeling. Lysrør skal gi min. 80 % lysutbytte ved -10 °C, med RA indeks 80 (fargetemperatur 4000K) og med min. servicelevetid på 30 000 t. Armaturene skal leveres for sikker tenning ned til -20 °C.
Leverandøren kan tilby høytrykksarmaturer av forskjellig styrke for å optimalisere innkjørings- og overgangssone. Det skal ikke leveres mer enn 3 forskjellige typer høytrykksarmaturer. Krav til luminans i de ulike soner er oppgitt i håndbok N500 Vegtunneler, tabell 9.1. Tilbyder skal beregne anlegget iht. gjeldende internasjonalt regelverk med de tilbudte armaturer og basert på belysningsplan (luminansnivå, jevnhet, sonelengder etc.). Lysfordelingen skal være slik at tunnelveggen blir belyst i ca. 2 m høyde over kjørebanen. Gjennomsnittlig belysningsstyrke på denne delen av veggen skal ikke være lavere enn 60 % av gjennomsnittlig belysningsstyrke på nærmeste kjørefelt. For luminansberegning av kjørebanen. For luminansberegning av kjørebanen skal det ikke tas hensyn til refleksjon fra tunnelvegger.
Mengden måles som prosjektert mengde spesifisert for hver armaturtype iht. liste i kap. D2. Enhetspris for hver armaturtype angis separat i listen i kap. D.2 og samlet pris føres til sum i prosessen. Ved motstrid mellom summer gjelder samlet pris ført opp i prosessen foran listen i kap. D2 og ev. forskjell blir fordelt forholdsmessig på alle armaturtyper i listen. Angivelse av enhet RS er kun administrativ, mengdene skal være regulerbare iht. kontraktens regler. Regler for mengderegulering gjelder den samlede mengden på prosessen. Enhet: RS
Omfatter levering, montering, merking og tilkopling av kabler og armaturer for sikkerhetslys i tunnelen, inkludert lyskilder og festeutstyr.
Armaturene skal tilfredsstille materialkrav og kapslingsgrad i prosess 36.23 b).
Sikkerhetslys er reservebelysning ved strømbrudd og arrangeres slik at hver fjerde armatur, eller hvert fjerde armaturpar i grunnbelysningen fortsetter å lyse i minimum en time etter at strømmen har falt ut.
Kostnad angis som prosjektert antall armaturer. Enhet: stk
Omfatter levering, montering, tilkopling og merking av ventilasjonsanlegg inkludert sikkerhetsbryter på eller ved hver enkelt ventilator samt levering og montering av kabler mellom hovedtavle/fordelingstavle og ventilatorer. Omfatter også levering, montering og tilkopling av utstyr for overvåking av forurensingsnivået i trafikkrommet. Omfatter også utprøving, idriftsettelse, dokumentasjon og drifts/vedlikeholdsinstruks på norsk. Bergbolter er medtatt i prosess 36.1.
Ventilator inkludert motor, viftehjul, luftrettere, støydempere og festemateriell skal oppfylle krav til ytre påvirkning i henhold til håndbok N601 Elektriske anlegg kap. 11.2. Viftehjulet skal være dynamisk avbalansert iht. ISO 1940-1:2003, klasse G2.5. Motoren skal oppfylle effektklasse IE3 (Eff1).
Motoren skal ha isolasjonsklasse H, tetthetsgrad IP65 og være dimensjonert for direkte start og minimum 40 000 driftstimer ved full last. Ved valg av lagertype og lagersmurning skal det tas hensyn til at viftehjulet vil rotere fritt i lange perioder med avslått motor og temperatur ned til -20oC. Ved bruk av lager som krever smørenippel på motoren, skal ventilatorhus/støydempere utføres slik at smøring kan utføres sikkert mens viftehjulet roterer.
Ventilatorene skal leveres med en minimum 4 m lang halogenfri og flammehemmende motorkabel som er ferdig koblet til motorviklingene og jordingspunkt på motor og ført ut gjennom ytre kapsel. Kabelen skal skjermes mot vibrasjon og slitasje. I ventilatorer med viftehjulsdiameter over 1500 mm, skal motorkabler og signalkabler føres i tette kanaler som bygges inn i luftrettere/motorfester.
Ventilatorhus og støydempere skal bygges av kontinuerlig sveiste stålplater. Minste platetykkelser er 5,0 mm i ventilatorhus og 3,0/1,0 mm i støydempere (utvendig/innvendig). Utvendige luftrettere skal produseres av minimum 5 mm plater og ha solid avstiving og innfesting som sikring mot vibrasjon og utmatting.
Ventilatorer skal ha egnede vibrasjonsdempere. Alle skruforbindelser for feste av ventilatorene skal låses med låsetråd, låsesplint eller låseskiver av en type som tilfredsstiller kravene i DNV’s “Rules for certification of Ships”, Part 4, Chapter 4 “Rotating Machinery, Power Transmission”.
Lydtrykknivået for ventilatorene skal ikke overstige L=85 db(A) målt i 3 m avstand fra ventilator og i 45o vinkel i forhold til ventilatoraksen. Målingene skal tilsvare måling i fritt felt.
Tegninger av ventilatoren med motorsertifikat og dokumentasjon av materialkvalitet, korrosjonsklasse og temperaturklasse skal leveres før ventilatoren blir satt i produksjon.
Krav til skyvkraft og temperaturklasse iht. EN 12101-3 er angitt i den spesielle beskrivelsen.
Omfatter levering, montering og merking av sikkerhetsbrytere samt levering og montering av kabler og tilkobling mellom hovedtavle/fordelingstavle og ventilatorer.
Mengden måles som prosjektert lengde spesifisert for hver kabeltype iht. liste i kap. D2. Enhetspris for hver kabeltype angis separat i listen i kap. D.2 og samlet pris føres til sum i prosessen. Ved motstrid mellom summer gjelder samlet pris ført opp i prosessen foran listen i kap. D2 og ev. forskjell blir fordelt forholdsmessig på alle kabeltyper i listen. Angivelse av enhet RS er kun administrativ, mengdene skal være regulerbare iht. kontraktens regler. Regler for mengderegulering gjelder den samlede mengden på prosessen. Enhet: RS
Omfatter levering, montering og tilkopling av impulsventilatorer, rammer, festeutstyr etc. samt ev. levering. Bergbolter er tatt med i prosess 36.1.
Omfatter levering, montering og tilkopling av impulsventilatorer, rammer, festeutstyr etc.
Mengde skal måles som prosjektert antall. Enhet: stk
Omfatter mottak, lagring og montering av ventilatorer. Byggherren inngår avtale med leverandør av ventilatorene og avtaler tidspunkt for levering i tunnelen med entreprenøren.
Ventilatorene skal monteres i samsvar med beskrivelse fra leverandøren.
Mengde skal måles som prosjektert antall. Enhet: stk
Omfatter levering, montering og tilkobling av sjaktventilatorer, frekvensomformere, servicebrytere, kabler samt nødvendige spjeld og annet mekanisk utstyr.
Mengden måles som prosjektert antall. Enhet: stk
Omfatter levering, montering og tilkopling av utstyr for overvåking av forurensingsnivået i trafikkrommet, samt kabler mellom utstyr og styreapparat etc.
Detektorer skal være tilleggsbeskyttet mot høytrykksspyling med beskyttelsesdeksel i gjennomsiktig materiale.
Gassmålere skal benytte et elektrokjemisk måleprinsipp og ha innebygget kompensering for temperatur, relativ luftfuktighet og trykk. Målesignal skal være passivt.
Evalueringsenheter/målere skal ha funksjonsknapper for kalibrering og integrert display for kontinuerlig visning av måleverdier.
Analoge målere/givere skal være ferdig kalibrert for tilkopling til 4-20 mA analoginngang på PLS. Se prosess 36.7, lokalt styringssystem og programmering.
Dersom strøm faller under 3 mA i 1 minutt skal det avgis alarm i lokalt styresystem. Gassmålere skal fungere automatisk ved oppstart etter et eventuelt midlertidig strømbrudd. Gassmålere skal tilkoples styresystem for inn- og utkopling av de ulike ventilasjonstrinnene i tunnelen. Kfr. prosess 36.7. Lokalt styresystem og programmering vedrørende styring av ventilasjon i tunnel.
Gassgivere monteres ca. 1,5 m over vegskulder. Gassgivere skal tilknyttes PLS via en kabel som skal ivareta overføring av måleverdi, samt 24 V strømforsyning. Enhet skal ha display med visning av måleverdi samt beskyttelsesdeksel i klar akryl.
Siktmåler og vindmåler skal monteres som beskrevet. Givere skal tilknyttes PLS via en kabel som skal ivareta overføring av måleverdi, samt 24 V strømforsyning.
Testing av utstyret skal skje ved hjelp av realistisk type påvirkning som målerne er beregnet for, ikke ved elektrisk simulering.
Kostnad angis som rund sum. Enhet: RS
Omfatter levering og montering/trekking av kabler mellom målere og lokalt styresystem.
Kabler skal tilfredsstille krav til kabelklasse 2 i håndbok N601 Elektriske anlegg kap. 11.6.2.
Mengden måles som prosjektert lengde spesifisert for hver kabeltype iht. liste i kap. D2. Enhetspris for hver kabeltype angis separat i listen i kap. D.2 og samlet pris føres til sum i prosessen. Ved motstrid mellom summer gjelder samlet pris ført opp i prosessen foran listen i kap. D2 og ev. forskjell blir fordelt forholdsmessig på alle kabeltyper i listen. Angivelse av enhet RS er kun administrativ, mengdene skal være regulerbare iht. kontraktens regler. Regler for mengderegulering gjelder den samlede mengden på prosessen. Enhet: RS
Omfatter levering, montering og tilkobling av CO-målere.
Måleområdet skal være 0-200 ppm.
Mengden måles som prosjektert antall. Enhet: stk
Omfatter levering, montering og tilkobling av NO-målere.
Måleområdet skal være fra 0 til 20 ppm.
Mengden måles som prosjektert antall. Enhet: stk
Omfatter levering, montering og tilkobling av NO2-målere.
Måleområdet skal være fra 0 til 5 ppm.
Mengden måles som prosjektert antall. Enhet: stk
Omfatter levering, montering og tilkobling av utstyr for måling av PM10.
Måleområdet skal være fra 0 til 5 mg/m3.
Siktmåler skal stå ute i tunnel-rommet, ikke i tekniske rom med innsugeslanger fra tunnelrommet. Kontrollenhet monteres ca. 1,5 m over skulder, og skal ha display med visning av måleverdi samt beskyttelsesdeksel i klar akryl.
Mengden måles som prosjektert antall. Enhet: stk
Prosessen omfatter levering, montering og tilkobling av måleutstyr for vindhastighet og retning.
Vindmåler skal benytte måleprinsipp basert på ultralydsmåling og ha serielt grensesnitt. Kontrollenhet skal ha display med visning av måleverdi samt beskyttelsesdeksel i klar akryl. Måleområdet skal være fra minus 10 til pluss 10 m/s.
Mengden måles som prosjektert antall. Enhet: stk
Omfatter levering, montering og tilkopling av sikkerhetsutrustning, nødutstyr, serviceinstallasjoner og utstyr for overføring av signal til bemannet sentral.
Kostnad angis som rund sum. Enhet: RS
Omfatter levering, montering og tilkopling av utstyr for varsling og bekjempelse av branntilløp i tunnel inkludert kabler for overføring av alarmsignal.
Kostnad angis som rund sum. Enhet: RS
Omfatter levering, montering og tilkopling av brannslokningsapparater inklusive alle skilt, nødstasjon skap (IP 65) med meldekontakt for brannslukningsapparatene, og skapdør. Omfatter også levering, montering og tilkobling av utrustning og tavler i nødstasjon kiosk. Kabler fra meldekontakter er tatt med i prosess 36.413.
Apparatene skal være på minimum 6 kg pulver type ABC (NS EN3) og min. effektivitetsklasse 43A-233B. Hele apparatet skal være trykkladet, ikke med patron. Koplingsbokser montert i nødstasjon skal ha IP grad 65.
I tekniske rom skal det benyttes kullsyreapparater, effektklasse (EN-3): 89B.
Apparatene skal merkes med ”Statens vegvesen”.
Meldekontakt (IP 65) skal monteres slik at det ikke gis falsk signal når skapdør er lukket, som følge av vibrasjoner med mer, og skal være hvilestrømskontrollert.
Skap skal ha dørlukkesystem med 3 punkt låsing med lås og dørvrider som skal kunne åpnes i begge retninger. Skap skal leveres med feste i hvert hjørne for direkte feste til vegg. Dør og karm skal lakkeres med to-komponent epoxy og ha signalrød farge, RAL 3020.
Utførelse skal være iht. håndbok N500 Vegtunneler.
Mengden måles som prosjektert antall. Enhet: stk
Omfatter levering og trekking av kabler mellom brannskap og grensesnitt styresystem.
Mengden måles som prosjektert lengde, uten tillegg for skjøting etc.. Enhet: m
Omfatter levering, montering og tilkopling av rømningslys for tunnel, nødtelefoner og nødstrøm, samt av utstyr for overføring av signaler.
Kostnad angis som rund sum. Enhet: RS
Omfatter levering, montering og tilkopling av rømningslys for tunnel, inkl. kabler.
Kabler skal tilfredsstille kravene til kabelklasse 3 i henhold til håndbok N601 Elektriske anlegg kap. 11.6.3. Rømningslys skal være i henhold til den spesielle beskrivelsen
Mengden måles som prosjektert antall. Enhet: stk
Mengden måles som prosjektert antall. Enhet: stk
Omfatter levering, montering og tilkopling av LED baserte rømningslys for tunnel inkl. kabel.
Mengden måles som prosjektert antall. Enhet: stk
Omfatter levering, montering og tilkopling av nødtelefoner og nødtelefonsentraler inkludert programmering. Levering og montering av kiosker er medtatt i prosess 35.5 og skap i 36.411. Skilt er medtatt i disse prosessene.
Nødtelefoner skal være av en type som gir ringesignal når røret løftes, skal gi kontakt med bemannet sentral, politi, brannvesen e.l., være koblet slik at det er mulig å se hvilken telefon det ringes fra.
Kfr. håndbok N500 Vegtunneler vedr. norsk og engelsk rettledning for bruk av nødtelefon.
Sentral skal leveres komplett med strømforsyning og skal være tilkoblet nødstrømskurs, nødtelefonapparatene og offentlige linjer. Sentral skal leveres med ”selvtest”-program.
Nødtelefonapparat skal ha et S/N (signal/støy forhold) som er tilpasset bruk i nødstasjon i tunnel, og skal være i vandalsikker utførelse med IP65. Handsett/rør med mikrofon som demper bakgrunnsstøy. Apparat skal også leveres uten tastatur/nummerskive, men med gaffelkontakt med integrert signalkontakt for registrering av "rør av".
Nødtelefon skal monteres i nødstasjon. Hvis nødtelefonsystemet er basert på kobberkabler til hvert apparat, skal alle linjer til apparatene være sikret med glassikringer. Sentralenhet skal kunne håndtere min. 2 samtidige anrop. Responstid fra bruker tar av røret til ringetone aktiveres skal være maks. 5 sek.
Mengden måles som prosjektert antall. Enhet: stk.
Omfatter levering, montering, tilkopling og idriftsetting av dieselaggregater eller UPS-anlegg med batteripakke.
Det vises til håndbok N500 Vegtunneler kap 4.3 og den spesielle beskrivelsen.
Kostnad angis som rund sum. Enhet: RS
Omfatter levering, montering og tilkopling av kabler for nød/rømningsutstyr
Kabler skal tilfredsstille kravene til kabelklasse 3 i håndbok N601 Elektriske anlegg kap 11.6.3
Mengden måles som prosjektert lengde uten tillegg for skjøting etc. Enhet: m.
Omfatter levering, montering og idriftsetting av utstyr for overføring av signaler fra tunnel til overvåket sentral.
Kostnad angis som rund sum. Enhet: RS
Omfatter levering, montering og idriftsetting av godkjent radioutstyr for kringkasting med innbrytning i vegtunnel inklusive antenner. Omfatter også vedlikehold i 3 år.
Kostnad angis som rund sum. Enhet: RS
Omfatter levering, montering og idriftsetting av radioteknisk utstyr for kringkastingsanlegg med innbrytning i tunnel.
Definisjon av begreper:
- TRS: komplett Tunnel Radio System for kringkasting
- RSEN: Radio Sentral, del av TRS
- RFOR: Radio Forsterker, del av TRS
- I det fri: utenfor tunnel
- dBm: dB i forhold til 1 mW
- CBER: Bit Error Rate before Forward Error Correction (BER before FEC)
- C/N: Signal/Støy forhold (Carrier-to-Noise)
Generelt
Enheter i TRS skal tilfredsstille gjeldende krav til radioutstyr. Det skal leveres samsvarserklæring.
TRS skal ha en operativ levetid på minimum 10 år. Leverandøren forplikter seg til å skaffe nødvendige reservedeler i minimum 10 år etter levering av utstyret.
RSEN skal leveres i 19” skap.
RFOR skal kunne leveres montert i 19” skap eller som egen veggmontert enhet.
TRS skal leveres for drift fra 230 VAC. TRS skal selvstarte ved spenningspåslag, og oppnå full driftsstatus uten betjening fra operatør.
Oppetid
TRS skal være konstruert for sammenhengende kontinuerlig drift, og for å minimalisere behov for hyppig preventivt vedlikehold.
Oppetiden til TRS skal være bedre enn 99,9 %, regnet etter følgende formel:
Oppetid = MTBF*100% / (MTBF+MTTR)
hvor:
MTBF = Mean Time Between Failures
MTTR = Mean Time To Repair = i gjennomsnitt 4 timer
Funksjonsbeskrivelse, generelt
Hensikten med TRS er å distribuere radiokringkasting fra det fri i tunnel med mulighet til å varsle trafikanter i tunnel om hendelser eller andre forhold, og gi instruksjoner ved å bryte inn i kringkastingen lokalt i tunnelen. I normal situasjon skal trafikantene i tunnel motta originalt kringkastingsprogram. I situasjoner der det er ønskelig å varsle trafikantene, skal det være mulig å bryte inn med melding i samtlige kringkastingsprogrammer som distribueres i tunnelen.
TRS skal ikke på noen måte virke inn på den normale kringkastingen i det fri. For DAB mottakere skal det ikke være merkbar overgang i mottak av programinnhold når en kjører inn i, kjører i, eller kjører ut av tunnelen.
De DAB blokker som har tilstrekkelig dekning utenfor tunnelen skal distribueres i tunnelen. TRS skal være forberedt for utbygging til minimum 4 DAB blokker.
Signaldistribusjon
Kringkastingssignaler skal hentes fra det fri med egne antenner, og videresendes i tunnelen med samme frekvens som i det fri, uten tap av opprinnelig programinnhold. Det skal leveres nødvendige antenner for montering i eksisterende mast.
RSEN skal være DAB blokk selektiv. Med det menes at kun de DAB blokker som utenfor tunnelen har tilstrekkelig signalstyrke og -kvalitet skal distribueres i tunnelen. Signaler som ligger utenfor frekvensområdet til de DAB blokkene som distribueres i tunnelen (støy etc.) skal ikke videresendes i tunnelen.
Distribusjon av kringkastingssignaler i tunnel skal skje via strålekabel. Segmenter av strålekabel skal mates fra begge ender for å gi redundans. Hver enhet (RSEN og RFOR) som mater et strålekabelsegment skal mate segmentet med tilstrekkelig signalstyrke til å mate hele segmentet alene og samtidig gi tilstrekkelig signalstyrke i tunnelrommet.
TRS skal gi god dekning uten dødsoner for bilmonterte radiomottakere gjennom hele tunnelen. Ikke på noe sted i tunnelens kjørefelt skal signalnivå for DAB være lavere enn -76 dBm med CBER < 4*10-2 målt med kvartbølgeantenne på biltak. Det forutsettes at det er DAB signal med tilstrekkelig signalkvalitet utenfor tunnelmunning. I tunneler med lange strålekabelsegmenter kan det aksepteres DAB signalnivå i tunnelrommet ned mot -82 dBm.
I lengre tunneler vil det være nødvendig å installere forsterkere (RFOR) for å oppnå tilstrekkelig signalstyrke gjennom hele tunnelen. RFOR skal mates fra RSEN med singelmodus fiberforbindelse. Konnektor i fiber patch vil være /APC 8º.
Strålekabel i tunnel vil også distribuere andre radiosignaler, som (men ikke begrenset til) Nødnett (385-395 MHz). Det skal sikres at TRS ikke på noen måte forårsaker støy eller på annen måte forstyrrer annet utstyr tilkoplet strålekabelen, eller forstyrrer andre radiosignaler som distribueres via strålekabelen.
Kringkastingssignalet fra RSEN/RFOR som mater et strålekabelsegment skal fordeles til et målepunkt med nivå med maks -20 dBm. Konnektor i målepunktet skal være BNC/hun. Målepunktet skal være lett tilgjengelig og tydelig merket.
Kombinerutstyr mot Nødnett vil bli levert og installert av Nødnett installatør. Isolasjon i kombiner mellom TRS og Nødnett mot strålekabel vil typisk være = 70 dB. Tapet i kombineren vil typisk være < 1 dB.
Tilbyder skal levere blokkskjema som viser TRS tunneldesign med plassering av RSEN og RFOR. Tilbyder skal også levere linkbudsjett som verifiserer kringkastingsdekningen i tunnelen.
Innbrytning:
TRS skal inneholde utstyr og funksjoner som gjør det mulig å bryte samtidig inn i samtlige kringkastingsprogrammer som distribueres i tunnelen. Innbrytning vil være sanntids audio og forhåndsinnspilte meldinger. Innbrytning skal markeres med melding i kringkastingsmottakerens tegnrute.
DAB innbrytningssignalet i tunnelen skal være synkront med DAB kringkastingen fra det fri slik at bilmottakere vil synkronisere og dekode innbrytningssignalet øyeblikkelig uten forsinkelse.
DAB innbrytningssignalet skal benytte Alarm announcement signallering som beskrevet i ETSI EN 300 401 sub-section 8.1.6. Når innbrytningen er ferdig, skal innbrytningssignalet sende Alarm announcement deactivated før det svitsjes over til DAB kringkastingssignal fra det fri.
TRS skal inneholde utstyr og funksjoner for lagring og avspilling av minimum 6 forskjellige meldinger. Avspilling av meldinger vil bli initiert fra tunnelens PLS system.
Ved innbrytning skal det først spilles en kjenning, og deretter meldingen (sanntids audio eller forhåndsinnspilt). Meldingen skal kunne automatisk gjentas flere ganger før innbrytningen avsluttes. Sanntids audio meldinger skal lagres og gjentas minst en gang, sammen med kjenning.
Innbrytning skal kunne skje fra Nødnett der dette er aktuelt. I dette tilfelle skal RSEN inneholde en Nødnett terminal. Terminalen skal i normaltilstand stå i SVV talegruppe STILLE. Innbrytning skjer ved en-til-en anrop til terminalen. Når terminalen mottar anrop skal den svare automatisk, og indikere anrop med logisk utgang til RSEN, som initierer innbrytning. Audio fra terminalen føres til RSEN som innbrytning. Når anropet avsluttes skal terminalen gå tilbake til normaltilstand.
Når RSEN mater RFOR i toløps tunneler, og/eller RSEN mater RFOR i andre tunneler, skal RSEN inneholde utstyr og funksjoner som gjør det mulig med differensiert innbrytning. Det kan også være aktuelt å seksjonere lengre tunneler. Med dette menes at det skal være mulig å sende innbrytning bare i en bestemt tunnel, tunnelløp eller tunnelseksjon. Der det ikke sendes innbrytning skal det sendes originalt programinnhold. Signal om hvilken tunnel, tunnelløp eller tunnelseksjon som skal sende innbrytning sendes til RSEN fra tunnelens PLS system.
Det skal leveres utstyr for innbrytning montert i Nødstyrepanel. Utstyret skal inneholde bryter for aktivisering av innbrytning, og mikrofon for å lese melding. Utstyret skal tilkoples TRS via singelmodus fiber. Alternativt kan innbrytning skje fra nødtelefon montert i Nødstyrepanel, eller fra Nødnett (beskrevet tidligere).
Styring og overvåkning
TRS skal inneholde utstyr og funksjoner for overvåkning av driftstilstand. Feil som forårsaker at TRS ikke fungerer etter hensikten og/eller trenger tilsyn, skal meldes til tunnelens PLS system.
RFOR kan gi alarm til RSEN, eller direkte til tunnelens PLS system der RFOR er installert.
TRS skal som minimum gi følgende alarmer til tunnelens PLS system:
funksjonsfeil som krever tilsyn
TRS skal inneholde utstyr og funksjoner for fjernstyring og -overvåkning. Tilbyder skal levere beskrivelse.
Laminert blokkskjema som viser TRS tunneldesign med plassering av RSEN og RFOR skal festes på innsiden av skapdør i RSEN og RFOR.
Før overlevering av ferdig installert kringkastingsanlegg til Statens vegvesen skal TRS kontrollmåles av entreprenøren. Statens vegvesen skal forhåndsvarsles for å kunne delta ved kontrollmålingen.
Alle signalnivåer som mates mot strålekabelsegmenter skal måles, separat for hver DAB blokk. Kringkastingsdekningen i tunnelrommet skal måles kontinuerlig gjennom hele tunnelen, separat for hver DAB blokk. Det skal måles signalstyrke, CBER og C/N.
Måleresultatene skal føres i en detaljert målerapport som skal forelegges Statens vegvesen.
Rapport fra faste kontrollmålinger i garantitiden skal uoppfordret overleveres Statens vegvesen.
Kostnad angis som rund sum. Enhet: RS
Omfatter alle kostander forbundet med å opprettholde funksjon av utstyr beskrevet i prosess 36.431 i 3 år etter permanent trafikkpåsetting. I den aktuelle perioden skal entreprenøren rette feil, bytte ut defekte deler eller på annen måte å utbedre leverte deler slik at alle krav til funksjon opprettholdes. Omfatter også kostnader for ev. nødvendig sperring ved behov for tilgang til anlegget.
Reparasjonsarbeider i tunnelen skal være påbegynt innen første arbeidsdag etter at feil er meldt.
Det skal foretas kontrollmålinger hvert år i perioden. Målerapport skal fremlegges for Statens vegvesen.
Kostnad angis som rund sum. Utbetales med 1/3 per år etterskuddsvis. Enhet: RS
Omfatter levering, montering og terminering av strålekabel, samt kontrollmåling og utarbeidelse av målerapport.
Utstrålende antennekabler skal være godkjent etter krav til strålekabel i håndbok N601 Elektriske anlegg kap. 11.6.4.
Strålekabler er å betrakte som antenner. Strålekabelens spesifikasjoner for hvert aktuelt frekvensområde skal utarbeides spesifikt for hver enkelt tunnel. Strålekabler skal monteres etter leverandørens anbefalinger og anvisninger. For strålekabler med en bestemt stråleretning skal dette tas hensyn til ved montering.
Etter montering og terminering skal strålekabler kontrollmåles og målerapport utarbeides. Målerapport skal fremlegges for Statens vegvesen.
Mengden måles som prosjektert lengde kabel. Enhet: m
Omfatter levering, montering og terminering av koaksial matekabler.
Koaksialkabler som benyttes i tunnelrommet skal være godkjent etter følgende krav (kabelklasse 2 i håndbok N500 Vegtunneler):
Flammehemming: IEC 60332-1
Brannspredning på stige: IEC 60332-3
Røykutvikling: IEC 61034-2
Korrosive avgasser: IEC 60754-1 og IEC 60754-2
Termineringer og skjøter på koaksialkabler montert utendørs og i tunnelrommet skal være vanntette.
Etter montering og terminering skal koaksialkabler kontrollmåles og målerapport utarbeides. Målerapport skal fremlegges for Statens vegvesen.
Mengden måles som prosjektert lengde kabel. Enhet: m
Omfatter levering, montering og tilkobling av alt utstyr i forbindelse med regulering og over-våking av trafikken. Kabling for prosessene 36.51, 36.52, 36.54, 36.55 og 36.56 er medtatt i prosess 36.57.
Kostnad angis som rund sum. Enhet: RS
Omfatter levering, montering og tilkopling av stoppblinksignal, variable skilt og bommer samt induktiv sløyfe i vegbanen der dette er aktuelt. Kabler er medtatt i prosess 36.57.
Kostnad angis som rund sum. Enhet: RS
For automatiske bommer skal levering og montering av koplingsavsnitt og tilhørende kabler være inkludert. Omfatter også levering og montering av induktiv sløyfe i vegbanen inklusiv tilhørende kabelframføring. Tilknytning til det lokale styresystemet er medtatt i prosess 36.7.
Bommene skal være utstyrt med varsellamper og refleks.
Omfatter levering, montering og tilkopling av innvendig belyst skilt. Kabler er medtatt i prosess 36.57.
Utførelse iht. håndbok N500 Vegtunneler og IEC 60598-2-22.
Mengden angis som prosjektert antall. Enhet: stk
Omfatter komplett anlegg for video-overvåking som angitt i planene.
Kostnad angis som rund sum. Enhet: RS
Omfatter levering, montering og tilkopling av kamera, inkl. braketter og festeutstyr etc., sentrale og distribuerte evaluering- og overføringsenheter, monitorer, videoutstyr, forsterker etc. Programmeringsarbeider for kamera er medtatt i prosess 36.7. Kabler er medtatt i prosess 36.534.
Kostnad angis som prosjektert antall kameraer. Enhet: stk
Omfatter levering, montering og tilkopling av egne skap for tilførsel, signal- /nettverkskabel og utstyrsenheter til kameraene.
Mengden måles som antall skap. Enhet: stk
Omfatter levering, montering og tilkopling av fiberkabler, inklusiv fiberpatch mellom fiberpanel og sentral/distribuert evaluering-/overføringsenhet.
Fiberkabel trekkes fra fiberpanel ved matrise og frem til ITV-skapene.
Mengden måles som prosjektert lengde kabel. Enhet: m
Omfatter levering, montering og tilkopling av kabler til videokamera.
Mengden måles som prosjektert lengde kabel. Enhet: m.
Omfatter levering, montering og tilkopling av kjørefeltsignaler inkl. styreskap og kabler mellom signalenheter og styreskap. Øvrige kabler er medtatt i prosess 36.57.
Kostnad angis som rund sum. Enhet: RS
Omfatter levering, montering og tilkopling av alt utstyr for trafikktelling, køvarsling, tilfartskontroll og hendelsesdetektering. Programmeringsarbeider er medtatt i prosess 36.7. Kabler er medtatt i prosess 36.57.
Kostnad angis som rund sum. Enhet: RS
Omfatter levering, montering og tilkopling av alt nødvendig utstyr for begrensning eller varsling av for høye kjøretøyer, inkludert både mekanisk og optisk utstyr. Kabler er medtatt i prosess 36.57.
Kostnad angis som rund sum. Enhet: RS
Omfatter levering, montering og tilkopling av kabler for utstyr til trafikkinstallasjoner.
Kabler skal tilfredsstille krav i håndbok N500 Vegtunneler. Kabelklasse skal være som angitt i planene. For bommer skal det føres separate kurser fra fordelingstavle (prioriterte kurser) til bomstyreskap.
Mengden måles som prosjektert lengde uten tillegg for skjøting etc. Enhet: m
Omfatter levering, montering, tilkopling, utprøving og idriftsetting av alt utstyr for luftrenseanlegg og vannrenseanlegg.
Kostnad angis som rund sum. Enhet: RS
Omfatter levering, montering, tilkobling og idriftsettelse av lokalt styresystem med tilhørende utstyr, kabelarbeider og programmering og lisenskostnader.
Kostnad angis som rund sum. Enhet: RS
Omfatter levering, montering, tilkobling og idriftsettelse av utstyr iht. den spesielle beskrivelsen, inklusiv tilhørende utstyr og kabler.
Kostnad angis som rund sum. Enhet: RS
Omfatter levering og installasjon av programvare inklusiv kostnader for lisenser gyldig ut reklamasjonstiden. Omfatter også programmering.
Kostnad angis som rund sum. Enhet: RS
Omfatter avdekking, graving, sprengning, avretting av bunn og sider, rensk, opplasting, transport og utlegging til mellomlager eller tipp-plass.
Grave- og sprengeprofilet skal ikke avvike fra prosjektert høyde med mer enn +50/-200 mm.
Krav til dokumentert kontrollomfang er:
1 kontroll pr. 20 meter ved fall = 10 promille
1 kontroll pr. 50 meter ved fall > 10 promille
Mengden måles som prosjektert lengde. Enhet: m
Mengden måles som prosjektert lengde. Enhet: m
Omfatter graving, avretting av bunn og sider, opplasting, transport og utlegging til mellomlager eller tipp-plass.
Mengde måles som prosjektert fast volum. Enhet: m3
Mengden måles som prosjektert lengde. Enhet: m
Omfatter graving, avretting av bunn og sider, opplasting, transport og utlegging til mellomlager eller tipp-plass.
Mengden måles som prosjektert fast volum. Enhet: m3
Omfatter sprengning, avretting av bunn og sider, rensk etter behov, opplasting, transport og utlegging til mellomlager eller tipp-plass.
Mengden måles som prosjektert fast volum. Enhet: m3
Mengden måles som prosjektert lengde. Enhet: m
Omfatter avdekking, graving, sprengning, avretting av bunn og sider, rensk etter behov, opplasting, transport og utlegging til mellomlager eller tipp-plass.
Mengden måles som prosjektert fast volum. Enhet: m3
Mengden måles som prosjektert lengde. Enhet: m
Omfatter graving, avretting av bunn og sider, opplasting, transport og utlegging til mellomlager eller tipp-plass.
Mengden måles som prosjektert fast volum. Enhet: m3
Mengden måles som prosjektert lengde. Enhet: m
Omfatter graving, avretting av bunn og sider, opplasting, transport og utlegging til mellomlager eller tipp-plass.
Mengden måles som prosjektert fast volum. Enhet: m3
Omfatter graving, sprengning, avretting av bunn og sider samt nødvendig rensk av rørgrøfter. Omfatter også nødvendig stempling og avstivning. Omfatter også opplasting, transport og utlegging til mellomlager eller til tipp-plass. Omfatter også levering og legging av fiberduk langs grøftebunn/-sider. Omfatter også opplasting, transport, utlegging og komprimering av masser for fundament, omfylling og gjenfylling samt komprimering av masser over ledningssonen. Omfatter også levering av massene i de tilfeller hvor det innen anleggsområdet ikke finnes stedlige masser, inklusiv behandlede rivemasser, som tilfredsstiller materialkravene. I enhetsprisene skal også nødvendig sikring av byggegropene være inkludert. Omfatter også pressing av rør. Omfatter også materialer og arbeid med utvidelse av grøfteprofilet for kummer. Sprengning og fjerning av steinmasser i grøfteprofil i tunnel og kumutvidelser i tunnel er medtatt i hovedprosess 3.
Levering og legging av rør er medtatt i prosess 43.
Masser til fundament, sidefylling og beskyttelseslag opp til 0,30 m over topp rør skal være tilpasset rørtypen som skal benyttes. Følgende massetyper er egnet. D angir øvre siktstørrelse:
Fundamentmasse, velgradert:
D =< 32 mm for betongrør < 400 mm
D =< 63 mm for betongrør >= 400 mm
D =< 22 mm for plastrør =< 300 mm
D =< 32 mm for plastrør > 300 mm
D =< 32 mm for stålrør
Fundamentmasse, ensgradert:
D =< 32 mm for betongrør < 400 mm
D =< 63 mm for betongrør >= 400 mm
D =< 22 mm for plastrør =< 300 mm
D =< 32 mm for plastrør > 300 mm
D =< 32 mm for stålrør
Sidefylling/beskyttelseslag:
D =< 63 mm for betongrør < 400 mm
D =< 120 mm for betongrør >= 400 mm
D =< 22 mm for plastrør =< 300 mm
D =< 32 mm for plastrør > 300 mm og =< 600 mm
D =< 63 mm for plastrør > 600 mm
D =< 32 mm for stålrør
Ved legging av flere rørtyper i samme grøft skal det velges en massetype som egner seg for samtlige rør.
Materiale til sidefylling og beskyttelseslag for drensrør skal tilfredsstille vanlige filter-kriterier mot rørenes drensåpninger (spalter) og mot jordmaterialene omkring grøfta. Filtermaterialene skal ikke være vannømfintlige, og maksimal kornstørrelse skal ikke være større enn for omfyllingsmaterialer forøvrig.
Til gjenfylling i drensgrøfter skal det brukes drenerende materialer. Til gjenfylling av drensgrøfter med drensmatter (komposittdren med stort innløpsareal) kan det brukes stedlige materialer. Til øvrige grøfter skal gjenfylling over ledningssonen, hvis ikke annet er angitt, bestå av komprimerbare stedlige materialer med maksimal kornstørrelse 300 mm, og maksimalt 2/3 av lagtykkelsen. Stein større enn 100 mm skal være jevnt fordelt i massen.
Til overvannsgrøfter kan man også bruke gjenbruksbetong til fundament, sidefylling og beskyttelseslag, i samme sortering som vanlig steinmateriale.
Fiberduk skal ha bruksklasse 3. Fiberduken skal tilfredsstille kravene angitt gjennom sertifiseringsordningen NorGeoSpec 2012 for den aktuelle bruksklassen og være registrert under denne ordningen eller 3dje parts verifisering til samme kvalitetsnivå.
Dersom ikke ekstra sikringstiltak er foreskrevet skal Arbeidstilsynets forskrifter følges, uavhengig av antatt teoretisk grøfteprofil. Det teoretiske profil danner grunnlaget for masseberegningene uavhengig av virkelig utgravd sidehelning. Graving og sprengning skal utføres med forsiktighet. Ferdiggravet grøftebunn skal ha fasthet tilsvarende naturlig lagring av de omkringliggende masser. Dersom grøftebunn ligger i bløt leire eller organiske jordarter, skal utgravingen utføres slik at bunnen ikke omrøres.
I kuldeperioder skal grøftebunn og sider beskyttes mot tele, og det skal påses at grøftebunnen er fri for tele, snø og is før legging av ledningsfundament.
Fundamenttykkelse varierer med grunnforhold og rørdimensjon, se håndbok N200 Vegbygging, pkt. 422. I ledningsfundamentet graves det ut for muffene slik at rørstammen har jevnt anlegg mot fundamentet. I tillegg skal ledningsfundament rakes og løsgjøres i en dybde på 50 mm og en bredde på 0,3 D der ledningsstammen skal ha anlegg på fundamentet.
Masser til sidefylling og beskyttelseslag skal transporteres forsiktig ned i grøfta og fordeles lagvis på begge sider av ledningen og opp til 300 mm over topp rør. Det skal påses at massene slutter godt an mot ledningen under og på begge sider. Tipping direkte fra lasteplan eller transport over grøft er ikke tillatt før overdekningen over røret er minst 0,5 m for betong- og stålrør, og 3 ganger rørdiameter (min 0,5 m og maks 1,2 m) for plastrør. Dersom ikke annet er angitt, legges massene ut med maksimal lagtykkelse på 200 mm. For betongrør >= 400 mm tillates 300 mm lagtykkelse. Komprimering av sidefylling, beskyttelseslag og gjenfyllingsmasser skal utføres slik at ledningene ikke forskyves eller skades.
Overlapp i skjøter av fiberduk skal være minst 0,5 m.
Fiberduk skal beskyttes mot sollys ved lagring som overstiger 1 måned.
Tillatt vertikalt avvik for topp fundament (og topp rør) er +/- 30 mm.
Tillatt avvik i fall:
ved ledningsstrekk større enn 5 meter:
ved fall mindre enn 10 promille: +/- 2 promille
ved fall større enn eller lik 10 promille: +/- 3 promille
ved ledningsstrekk mindre eller lik 5 meter: Tillatt avvik i fall 10 mm.
Krav til komprimering for fundament og sidefyllingsmasser der det benyttes velgradert grus eller sand er minimum 95 % Standard Proctor for betongrør, og for stålrør og plastrør 95 % Standard Proctor for fundament og sidefylling. Kravet gjelder enkelt-verdier. Hvor ensgraderte pukkmaterialer benyttes forutsettes det at komprimeringen skjer ved minst 1 passering med vibrostamper, vibroplate, lett stålvalse eller lignende. Komprimeringen skal utføres slik at det ikke oppstår uakseptable deformasjoner på ledningene. Maks. tillatt deformasjon for plastrør er gitt i prosess 43 pkt. d.
Over ledningssonen er krav til komprimeringsgrad minst 95 % Standard Proctor eller minst som foreskrevet for samme nivå i vegen forøvrig for grøfter innenfor vegkroppen. For grøfter utenfor vegkroppen stilles det ingen krav til komprimeringsgrad over ledningssonen.
Grave- og sprengeprofilet skal visuelt kontrolleres før utlegging av fundamentet. Det påses at bergknatter o.l. ikke stikker inn i grøfteprofilet. Kontroll dokumenteres.
Utlagt fundament skal ha riktig teoretisk lagtykkelse og topp fundament skal følge teoretisk høyde og fall. Måling av høyde og fall foretas på topp fundament eller på topp av rør. Dokumentert kontroll foretas minst 1 gang pr. skift og/eller i minst 2 profiler på hvert ledningstrekk (mellom kummer, knekkpunkt). Maksimum 50 meter mellom hvert målepunkt.
Dokumentert komprimerings- og materialkontroll for å fastlegge nødvendig komprimeringsarbeid avhengig av massetype, foretas ved oppstart og/eller dersom det skiftes massetype eller leverandør. Ved bruk av sand eller grus skal det foretas en dokumentert kontroll av komprimeringsgrad for hver 50. meter.
Mengden måles som prosjektert gjennomgående lengde grøft, inklusive kummer.
Grøftedybder regnes fra bunn grøft til planum innen vegkroppen (unntatt i fyllinger). I fyllinger regnes grøftedybden fra bunn grøft til 700 mm over topp rør. Utenfor vegkroppen regnes grøftedybden fra bunn grøft til terreng.
Ved sprengning og graving regnes høyden fra bunn grøft til avdekket bergoverflate eller planum. Bergdybder mindre enn 1,0 m regnes som 1,0 m.
Utvidelsesfaktorer er angitt i håndbok R761 Prosesskode 1, Innledning, kap. 7.4 Veiledende omregningsfaktorer.
I løsmasse skal grøftesidene ha en teoretisk helning lik 2:1. I berggrøfter er teoretisk helning 5:1. I kombinerte grøfter benyttes helningen 5:1 for den delen som er berg og 2:1 for resten. Enhet: m
Utvidelse for kummer er medtatt i prosess 42.6.
Mengden måles som prosjektert lengde gjennomgående grøft. Enhet: m
Omfatter graving, avretting av bunn og sider, nødvendig stempling/avstiving, opplasting, transport og utlegging til mellomlager eller tipp-plass.
Mengden måles som prosjektert fast volum, målt gjennomgående. Enhet: m3
Omfatter levering og legging av fiberduk mellom grøftebunn/-sider og gjenfyllingsmaterialet.
Mengden måles som prosjektert areal belagt med fiberduk. Overlapp i skjøter måles ikke for oppgjør. Enhet: m2
Omfatter levering, utlegging og komprimering av fundament og omfyllingsmasser.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter gjenfylling og komprimering over ledningssonen med stedlige masser fra anlegget.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Prosessen kommer bare til anvendelse dersom det ikke finnes tilfredsstillende masser innen anlegget. Omfatter levering, gjenfylling og komprimering over ledningssonen med tilførte masser.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter opplasting, transport og utlegging av overskuddsmasser til mellomlager eller tipp-plass.
Mengden måles som prosjektert fast volum. Enhet: m3
Utvidelse for kummer er medtatt i prosess 42.6.
Mengden måles som prosjektert lengde gjennomgående grøft. Enhet: m
Omfatter graving, avretting av bunn og sider, nødvendig stempling/avstiving, opplasting, transport og utlegging til mellomlager eller tipp-plass.
Mengden måles som prosjektert fast volum, målt gjennomgående. Enhet: m3
Omfatter sprengning, oppgraving, nødvendig stempling/avstiving, rensk etter behov, avretting av bunn og sider, opplasting, transport og utlegging til mellomlager eller tipp-plass.
Mengden måles som prosjektert fast volum. Enhet: m3
Omfatter levering og legging av fiberduk mellom grøftebunn/sider og gjenfyllingsmaterialet.
Mengden måles som prosjektert areal belagt med fiberduk. Overlapp i skjøter måles ikke for oppgjør. Enhet: m2
Omfatter levering, utlegging og komprimering av fundament og omfyllingsmasser.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter gjenfylling og komprimering over ledningssonen med stedlige masser fra anlegget.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Prosessen kommer bare til anvendelse dersom det ikke finnes tilfredsstillende masser innen anlegget. Omfatter levering, gjenfylling og komprimering over ledningssonen med tilførte masser.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter opplasting, transport og utlegging av overskuddsmasser til mellomlager eller tipp-plass.
Mengden måles som prosjektert fast volum. Enhet: m3
Utvidelse for kummer er medtatt i prosess 42.6.
Mengden måles som prosjektert lengde gjennomgående grøft. Enhet: m
Omfatter avdekking av bergoverflaten, opplasting, transport og utlegging til mellomlager eller tipp-plass.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter sprengning, oppgraving, nødvendig stempling/avstiving, rensk etter behov, avretting av bunn og sider, opplasting, transport og utlegging til mellomlager eller tipp-plass.
Sprengning og fjerning av steinmasser i grøfteprofil i tunnel er medtatt under hovedprosess 3.
Mengden måles som prosjektert fast volum. Enhet: m3
Omfatter levering og legging av fiberduk mellom grøftebunn/sider og gjenfyllingsmaterialet.
Mengden måles som prosjektert areal belagt med fiberduk. Overlapp i skjøter måles ikke for oppgjør. Enhet: m2
Omfatter levering, utlegging og komprimering av fundament og omfyllingsmasser.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter gjenfylling og komprimering over ledningssonen med stedlige masser fra anlegget.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Prosessen kommer bare til anvendelse dersom det ikke finnes tilfredsstillende masser innen anlegget. Omfatter levering, gjenfylling og komprimering over ledningssonen med tilførte masser.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter opplasting, transport og utlegging av overskuddsmasser til mellomlager eller tipp-plass.
Mengden måles som prosjektert fast volum. Enhet: m3
Utvidelse for kummer er medtatt i prosess 42.6.
Mengden måles som prosjektert lengde gjennomgående grøft. Enhet: m
Omfatter graving, avretting av bunn og sider, nødvendig stempling/avstiving, opplasting, transport og utlegging til mellomlager eller tipp-plass.
Mengden måles som prosjektert fast volum, målt gjennomgående. Enhet: m3
Omfatter levering og legging av fiberduk mellom grøftebunn/sider og gjenfyllingsmaterialet.
Mengden måles som prosjektert areal belagt med fiberduk. Overlapp i skjøter måles ikke for oppgjør. Enhet: m2.
Omfatter levering, utlegging og komprimering av fundament og omfyllingsmasser.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter gjenfylling og komprimering over ledningssonen med stedlige masser fra anlegget.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Prosessen kommer bare til anvendelse dersom det ikke finnes tilfredsstillende masser innen anlegget. Omfatter levering, gjenfylling og komprimering over ledningssonen med tilførte masser.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter opplasting, transport og utlegging av overskuddsmasser til mellomlager eller tipp-plass.
Mengden måles som prosjektert fast volum. Enhet: m3
Utvidelse for kummer er medtatt i prosess 42.6.
Mengden måles som prosjektert lengde gjennomgående grøft. Enhet: m
Omfatter graving, avretting av bunn og sider, opplasting, transport og utlegging til mellomlager eller tipp-plass.
Mengden måles som prosjektert fast volum, målt gjennomgående. Enhet: m3
Omfatter graving, avretting av bunn og sider, opplasting, transport og utlegging til mellomlager eller tipp-plass.
Mengden måles som prosjektert fast volum, målt gjennomgående. Enhet: m3
Omfatter levering og legging av fiberduk mellom grøftebunn/sider og gjenfyllingsmaterialet.
Mengden måles som prosjektert areal belagt med fiberduk. Overlapp i skjøter måles ikke for oppgjør. Enhet: m2
Omfatter levering, utlegging og komprimering av fundament og omfyllingsmasser.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter gjenfylling og komprimering over ledningssonen med stedlige masser fra anlegget.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Prosessen kommer bare til anvendelse dersom det ikke finnes tilfredsstillende masser innen anlegget. Omfatter levering, gjenfylling og komprimering over ledningssonen med tilførte masser.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter opplasting, transport og utlegging av overskuddsmasser til mellomlager eller tipp-plass.
Mengden måles som prosjektert fast volum. Enhet: m3
Omfatter levering av materialer og alle arbeider i forbindelse med sikring av byggegrop.
Kostnad angis rund sum. Enhet: RS
Omfatter levering og arbeider med utvidelse av grøfteprofilet for kummer.
Mengden måles som prosjektert antall kummer. Enhet: stk
Omfatter levering og arbeider med gjenfylling og komprimering. Sprengning og fjerning av steinmasser for utvidelse for kummer i tunnel er medtatt under hovedprosess 3.
Omfatter alle materialer og arbeider for å etablere ferdig presset rør.
Mengden måles som prosjektert lengde. Enhet: m
Omfatter alle kostnader i forbindelse med tilrigging og nedrigging av utstyr.
Kostnad angis som rund sum. Enhet: RS
Omfatter alle materialer og arbeider med spunt.
Mengden måles som prosjektert areal målt i vertikalprojeksjon. Enhet: m2
Omfatter graving, nødvendig stempling, avstivning og sikring av gropen, opplasting, transport og utlegging til mellomlager eller fyllplass. Omfatter også levering og arbeider med gjenfylling, komprimering og retablering slik at området framstår som før utgraving.
Mengden måles som prosjektert fast volum. Enhet: m3
Omfatter alle materialer og arbeider i forbindelse med fundamentering.
Kostnad angis som rund sum. Enhet: RS
Omfatter levering av foringsrør og alle arbeider i forbindelse med pressing/boring.
Mengden måles som prosjektert lengde. Enhet: m
Omfatter levering av rør, rørdeler og legging av rør til drensledninger, overvannsledninger, spillvannsledninger (avløp) og vannledninger med forankringer som angitt i planene. Omfatter også levering og legging av drensmatter med alt nødvendig tilbehør. Alle arbeider og leveranser i forbindelse med graving, fundament, eventuelle filtermasser, omfylling og gjenfylling er medtatt under prosess 42. Levering og utførelse av kummer er medtatt i prosess 46. Alle leveranser og arbeider i forbindelse med stikkrenner/kulverter er medtatt under prosess 45.
Krav til styrke (godstykkelse, armering etc.) for rørmateriell avhenger av belastningsforhold inkl. fyllingshøyder m.v. og er angitt i plan eller den spesielle beskrivelsen.
For overvannsledning og spillvannsledning (avløp) skal levert rør være den dimensjonen i rørleverandørens sortiment av egnede rørtyper som har en innvendig diameter nærmest den spesifiserte.
Materiell med skader som ikke kan utbedres slik at det blir likeverdig med nytt, skal ikke brukes. Det skal brukes korrosjonsbestandige materialer. Materiell til skjøter skal ha mål, toleranser og materialegenskaper som sikrer at tetthetskravene kan oppfylles. Tetningsringer skal leveres av rørleverandøren sammen med rørene.
Plastrør skal være i henhold til håndbok N200 Vegbygging, pkt 431.
Betongrør skal tilfredsstille NS 3121.
Ved bruk av betongrør i overvannsledninger, spillvannsledninger og vannledninger med tettehetskrav skal det benyttes T-merket rør og gummipakninger levert med rørene.
Utførelse, se håndbok N200 Vegbygging, punkt 432. Før rørleggingen påbegynnes, skal det dokumenteres at grøftebunnen er avrettet til angitt høyde og helning og er fri for tele, snø og is.
Alt rørmateriale skal rengjøres i skjøt (muffe og spissende) og innvendig før legging og kontrolleres for skader. Innvendige og utvendige skader forårsaket av transport eller lagring, skal utbedres før montering.
I ledningsfundamentet graves det ut for muffene slik at rørstammen har jevnt anlegg mot fundamentet. Utgravingen utføres i tilstrekkelig lengde til at røret kan monteres uten avvinkling. Det skal ikke graves ut mer enn strengt nødvendig. Rør med muffe og spissende legges med spissenden i grøftens fallretning. Eventuell vinkelendring foretas etter at røret er skjøvet på plass.
Tetningsringer og pakninger monteres etter leverandørens anvisninger. Kumgjennomføringen utføres slik at tetthetskravene oppfylles. Ledningen utføres med muffe i flukt med kumveggen og en ny skjøt i en avstand av 6-8 ganger diameteren fra kummen. Dersom det er fare for store setningsdifferanser mellom kum og ledning, skal det benyttes avlastningsplate.
Tillatt vertikalt avvik for topp rør er +/- 30 mm.
Tillatt avvik i fall:
ved ledningsstrekk > 5 meter:
ved fall < 10 promille: +/- 2 promille
ved fall >= 10 promille: +/- 3 promille
ved ledningsstrekk < 5 meter: tillatt avvik i fall 10 mm.
For plassering i horisontalplanet er tillatt avvik maks. 80 mm for grøft med 1 ledning og maks. 50 mm for grøft med flere ledninger.
Tillatt avvik for avvinkling i skjøter (i forhold til angitt avvinkling) er maks. 17 mm/m. I tillegg skal det påses at tillatt avvinkling ifølge produsentens anbefaling ikke overskrides.
Maks. tillatt rørdeformasjon for plastrør er gitt i håndbok N200 Vegbygging, tabell 432.2.
Det foretas dokumentert kontroll av plassering, rørdeformasjon, tetthet og plassering av pakninger. Aktuelle metoder for kontroll av deformasjon kan være tolking og TV-inspeksjon. TV-inspeksjon foretas for rør med diameter > 200 mm. Kontroll av tetthet utføres ved trykkprøving. Kontroll av rørdeformasjon og tetthet skal utføres for alle rørstrekninger etter at rørgrøften er oppfylt til minst 0,7 meter over topp rør.
Dokumentert kontroll av rørplassering foretas minst 1 gang pr. skift og/eller i minst 2 profiler på hvert ledningstrekk (mellom kummer, knekkpunkt). Maksimum 50 meter mellom hvert målepunkt.
Kontroll av tetthet utføres som angitt i håndbok N200 Vegbygging, pkt. 432.
Mengden måles som prosjektert gjennomgående lengde av rør med angitt innvendig diameter, målt gjennom kummer. Enhet: m
Mengden måles som prosjektert areal. Enhet: m2
Mengden måles som prosjektert antall forankringer. Enhet: stk
Omfatter alle materialer og arbeider med kabelanlegg.
Omfatter sprengning, rensk etter behov, graving og avretting av bunn og sider av grøfter for kabler og nødvendig stempling og avstiving. Omfatter også trekkerør, rørkryss, kabelkanaler, inklusiv fundament, sidefylling, beskyttelseslag, komprimering og gjenfylling. Omfatter også borttransport, tipping og utlegging av overskuddsmasser. Omfatter også levering og legging av fiberduk mellom grøftebunn/sider og gjenfyllingsmaterialet. Omfatter også levering og arbeider med pressing av rør, med gjenfylling, komprimering og retablering slik at området framstår som før pressearbeider. Kabeldekkbord og jordingssystem er tatt med i prosess 44.2. Kabelmarkering er tatt med i prosess 44.3.
Fiberduk skal ha bruksklasse 3. Fiberduken skal tilfredsstille kravene angitt gjennom sertifiseringsordningen NorGeoSpec 2012 for den aktuelle bruksklassen og være registrert under denne ordningen eller 3dje parts verifisering til samme kvalitetsnivå.
Til fundament, sidefylling og beskyttelseslag for trekkerør, samt gjenfylling over ledningssonen, gjelder materialkrav som angitt i håndbok N200 Vegbygging pkt. 442.2. Dersom leverandør av rør har andre krav til materialer, gjelder disse.
For kabler som forlegges direkte i grøft skal det i ledningssonen brukes masser med betegnelse fint tilslag 0/4 GF85 GTF 20 f7 i samsvar med NS-EN 13242. Ved bruk av knuste masser skal disse ha gjennomgått minimum 2 knusetrinn.
Overlapp i skjøter på fiberduk skal være minst 0,5 m.
Minimum overdekning fra topp rør til ferdig veg skal være som angitt i håndbok N200 Vegbygging pkt. 442.2.
Bredde av grøft skal tilpasses krav til avstand mellom rør og/eller kabler.
Ved bruk av trekkerør skal fundament, sidefylling og beskyttelseslag, samt gjenfylling over ledningssonen utføres som angitt i håndbok N200 Vegbygging pkt. 442.2.
For kabler som forlegges direkte i grøft skal massene i ledningssonen komprimeres i henhold til tabell 4 i NS 3458, massegruppe B, passeringsklasse lett.
Grøfter for høyspenningskabler skal være i henhold til den spesielle beskrivelsen.
Mengden måles om prosjektert lengde grøft målt gjennomgående. Enhet: m
Omfatter sprengning, graving, nødvendig stempling/avstiving, rensk etter behov, avretting av bunn og sider, opplasting, transport og utlegging til mellomlager eller tipp-plass.
Mengden måles som prosjektert fast volum. Grøftesidene regnes som vertikale, og omkostninger forbundet med eventuelle overmasser innkalkuleres i enhetsprisen. Enhet: m3
Omfatter levering, utlegging og komprimering av masser for fundament/omfylling og beskyttelseslag.
Mengden måles som prosjektert volum med loddrette sider uten fratrekk for kabler og trekkerør. Enhet: m3
Mengden måles som prosjektert anbrakt volum med loddrette sider. Enhet: m3
Omfatter gjenfylling og komprimering over ledningssonen med stedlige masser fra anlegget.
Prosessen kommer bare til anvendelse dersom det ikke finnes tilstrekkelige egnede masser innen anlegget. Omfatter levering, gjenfylling og komprimering over ledningssonen med tilførte masser.
Omfatter opplasting, transport og utlegging av overskuddsmasser til mellomlager eller tipp-plass.
Mengden måles som prosjektert fast volum (målt i skjæring) med loddrette sider. Enhet: m3
Omfatter levering, legging og tilkobling av kabler med endehetter, kabelskritt, jordingssystem og kabeldekkbord.
Kabler skal tilfredsstille krav i henhold til håndbok N601 Elektriske anlegg kap. 7 og 8. Ekomkabler skal i tillegg være produsert i henhold til IEC 60708 og IEC 61156.
Mengden måles som prosjektert lengde. Enhet: m
Omfatter levering, legging og tilkobling av kabler, med skjøting, merking, strekkavlastning, endehetter og kabelskritt.
Type kabel, så som tverrsnitt, kabelklasse (1/2/3), isolasjonstype (PVC/PEX), mv., med tilhørende prosjekterte lengder av de enkelte typer, skal være iht. liste i kap. D2.
Krav til forlegging skal være som angitt i håndbok N601 kap. 7.11.
Kabler skal strekkavlastes og merkes ved terminering, i trekkekummer og på hver side av branntette gjennomføringer. Merking skal være i en varig utførelse og stripset eller krympet fast på kabel.
Kabelender skal til enhver tid være endeforseglet med endehette fram til de er ferdig terminert og montert i kapsling.
Skjøting av kabler tillates kun når det ikke kan leveres standard kabeltromler med lange nok lengder.
For lavspenningskabler direkte forlagt i grøft skal avstand mellom kablene være minimum 70 mm. Avstand mellom kabler til lavspenning og ekom skal være minimum 100 mm.
Mengden måles som prosjektert lengde spesifisert for hver kabeltype iht. liste i kap. D2. Enhetspris for hver kabeltype angis separat i listen i kap. D.2 og samlet pris føres til sum i prosessen. Ved motstrid mellom summer gjelder samlet pris ført opp i prosessen foran listen i kap. D2 og ev. forskjell blir fordelt forholdsmessig på alle kabeltyper i listen. Angivelse av enhet RS er kun administrativ, mengdene skal være regulerbare iht. kontraktens regler. Regler for mengderegulering gjelder den samlede mengden på prosessen. Enhet: RS
Omfatter levering, legging og tilkobling av kabler, med skjøting, merking, strekkavlastning, endehetter og kabelskritt.
Type kabel, så som tverrsnitt, kabelklasse (1/2/3), isolasjonstype (PVC/PEX), mv., med tilhørende prosjekterte lengder av de enkelte typer, skal være iht. liste i kap. D2.
Forlegging av kablene skal være i henhold til håndbok N601 kap. 8.
Kabelender skal til enhver tid være endeforseglet med endehette fram til de er ferdig terminert og montert i kapsling.
Mengden måles som prosjektert lengde spesifisert for hver kabeltype iht. liste i kap. D2. Enhetspris for hver kabeltype angis separat i listen i kap. D.2 og samlet pris føres til sum i prosessen. Ved motstrid mellom summer gjelder samlet pris ført opp i prosessen foran listen i kap. D2 og ev. forskjell blir fordelt forholdsmessig på alle kabeltyper i listen. Angivelse av enhet RS er kun administrativ, mengdene skal være regulerbare iht. kontraktens regler. Regler for mengderegulering gjelder den samlede mengden på prosessen. Enhet: RS
Omfatter levering og legging av kabeldekkbord.
Kabeldekkbord skal være av plast, produsert og testet i henhold til NEK EN 50520.
Kabeldekkbord legges 150 mm over kabler.
Mengden måles som prosjektert lengde. Enhet: m
Omfatter levering, montering og tilkopling av jordingssystem
Jordingsledere skal være i Cu-materiale, 7-trådet og produsert i henhold til IEC 60228. Jordingsledere med isolasjon skal være produsert i henhold til NEK EN 50525.
Ved skjøting og avgreining som ikke kan inspiseres skal det benyttes to stk C-press med maksimum 10 cm mellomrom. Monteres 180 grader mot hverandre. Skrueforbindelser skal settes inn med syrefritt fett etter montering.
Mengde måles som prosjektert lengde. Enhet: m.
Mengde måles som prosjektert lengde. Enhet: m.
Mengde måles som prosjektert lengde. Enhet: m.
Mengde måles som prosjektert antall jordelektroder. Enhet stk.
Omfatter levering og montering av trekkerørsanlegg med trekketråd, muffer, skjøter, bend, festemateriell og kabelmarkering med lyttetråd. Rør med diameter mindre eller lik 40 mm behøver ikke utstyres med trekketråd. Fundament, sidefylling og beskyttelseslag er tatt med i prosess 44.1. For støpte rørkryss se prosess 44.4.
Trekkerørsanlegg skal være i henhold til håndbok N200 Vegbygging, kap 44 Trekkerørsanlegg for kabler.
Trekkerør skal monteres slik at det ikke blir stående vann i røret. Rørbend skal være utført med minimum 2000 mm radius. Trekkerør skal ha fargekode, rødt eller oransje for kraftkabler, gult for tele og signalkabler. Trekkerør for eksterne kabeletater skal være merket for den aktuelle bruken. Rør skal alltid være sikret mot inntrengning av fremmedelementer og være tettet med lokk. Ved alle gjennomføringer skal det benyttes løsninger som sikrer en tett konstruksjon. Innstøpte trekkerør skal avsluttes med muffe mot forskaling.
Tillatt vertikalt avvik for topp trekkerør er +/- 50 mm.
For plassering i horisontalplanet er tillatt avvik maks. 80 mm for grøft med 1 ledning og maks. 50 mm for grøft med flere ledninger.
Trekkerør skal deformasjonsprøves ved trekking av tolk med diameter tilpasset tillatt deformasjon for aktuell rørdimensjon og rørtype. Tolking skal utføres ved at man drar tolken gjennom rørene med håndmakt. Tolking utføres etter støp eller gjenfylling og komprimering av grøft.
Omfatter levering og montering av trekkerør med trekketråd, muffer, skjøter, bend og festemateriell. Rør med diameter mindre eller lik 40 mm behøver ikke utstyres med trekketråd.
Type rør, så som diameter og fargekode med tilhørende prosjekterte lengder av de enkelte typer, skal være iht. liste i kap. D2.
Mengden måles som prosjektert lengde spesifisert for hver rørtype iht. liste i kap. D2. Enhetspris for hver rørtype angis separat i listen i kap. D.2 og samlet pris føres til sum i prosessen. Ved motstrid mellom summer gjelder samlet pris ført opp i prosessen foran listen i kap. D2 og ev. forskjell blir fordelt forholdsmessig på alle rørtyper i listen. Angivelse av enhet RS er kun administrativ, mengdene skal være regulerbare iht. kontraktens regler. Regler for mengderegulering gjelder den samlede mengden på prosessen. Enhet: RS
Omfatter levering og montering kabelmarkering.
Markeringsbånd skal være av plast, produsert og testet i henhold til NEK EN 50520.
Markeringsbånd legges over beskyttelseslag for rør.
Mengden måles som prosjektert lengde. Enhet: m
Omfatter levering og utførelse av kabelkanaler med lokk, innstøping av trekkerør og trekkekummer. Omfatter også materialer og arbeider med armert såle og prefabrikkerte elementer. For levering og montering av trekkerør se prosess 44.3.
Trekkekummer skal være i henhold til håndbok N200 Vegbygging pkt. 441.3. Støpejernslokk skal være i henhold til NS-EN 124-2 med styrkeklasse minimum D400. Kabelkanaler og omstøpte trekkerør skal ha betong med kvalitet minimum B35MF40, konstruksjoner skal dimensjoneres etter NS-EN 1992 og utføres i henhold til NS-EN 13670.
Betongsåle for prefabrikkerte elementer skal ha en tykkelse på minimum 100 mm og skal ha en langsgående armering minst tilsvarende 6 kg/m2. I bunn og topp av kabelkanal / rørkryss legges langsgående 12 mm kamstål c/c 200 mm med 10 mm bøyler c/c 500 mm. Trekkerørene holdes i posisjon under støping. Ved rørinnføring i trekkekum skal det være minimum 150 mm fra bunn til underkant rør. Trekkerør kappes/avsluttes 50 mm inn i trekkekummen med unntak av 40 mm som føres uavbrutt gjennom kummene. Gjenstående utsparing i kumvegg skal tettes med gjenstøping mot løsmasser og dyr. Alle rør skal blendes med endelokk. Kant mellom ramme og lokk skal være innsatt med korrosjonsbeskyttelse før overlevering. Kum merkes med kumnummer innvendig, med preget varig skilt som festes med skruer i kvalitet A4-80 i henhold til NS-EN ISO 3506. Kummer som er montert i asfaltert eller støpt område skal ha minimum 100 mm justerbart lokk og flytramme. Firkantede lokk skal være hengslede. Lokk skal ha funksjon som hindrer utilsiktet åpning.
Tillatt vertikalt avvik for topp trekkekum er +/- 20 mm.
Mengden måles som prosjektert lengde gjennomgående gjennom trekkekummene. Enhet: m
Mengden måles som prosjektert lengde. Enhet: m
Mengden måles som prosjektert lengde. Enhet: m
Omfatter etablering av plasstøpte rørkryss, inkl. forskaling, armering og betong. For levering og montering av trekkerør se prosess 44.3.
Mengden måles som prosjektert volum betong uten fratrekk for kabler og rør. Enhet: m3
Mengden måles som prosjektert lengde, målt gjennomgående gjennom trekkekummene. Enhet: m
Mengden måles som prosjektert antall. Enhet: stk
Mengden måles som prosjektert antall. Enhet: stk
Mengden måles som prosjektert antall. Enhet: stk
Omfatter alle materialer og arbeider for å etablere ferdig presset rør.
Mengden måles som prosjektert lengde. Enhet: m
Omfatter kostnader i forbindelse med tilrigging og nedrigging av utstyr.
Kostnad angis som rund sum. Enhet: RS
Omfatter materialer og arbeider med spunt.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter graving, nødvendig stempling, avstivning og sikring av gropen, opplasting, transport og utlegging til mellomlager eller fyllplass. Omfatter også levering og arbeider med gjenfylling, komprimering og retablering slik at området framstår som før utgraving.
Mengden måles som prosjektert fast volum. Enhet: m3
Omfatter materialer og arbeider i forbindelse med fundamentering.
Kostnad angis som rund sum. Enhet: RS
Omfatter levering av foringsrør og arbeider i forbindelse med pressing/boring.
Mengden måles som prosjektert lengde. Enhet: m
Omfatter graving, sprengning, avretting av bunn og sider, eventuell rensk, nødvendig stempling og avstiving, eventuell opplasting og transport inkludert utlegging, til mellomlager, fyllplass eller til tipplass langs traseen. Omfatter også frostsikring der dette er aktuelt, samt levering og legging av fiberduk langs grøftebunn/sider, levering, utlegging og komprimering av fundament og omfyllingsmasser, levering og legging av rør og gjenfylling og komprimering av masser over ledningssonen samt levering og utførelse av inn- og utløpskonstruksjoner. I enhetsprisene skal også nødvendig sikring av byggegropene være inkludert.
Mengden måles som prosjektert gjennomgående lengde av rør. Enhet: m
Omfatter graving, sprengning, avretting av bunn og sider, eventuell rensk, nødvendig stempling og avstivning, eventuell opplasting,transport og utlegging til mellomlager eller tipp-plass, frostsikring der dette er aktuelt, levering og legging av fiberduk langs grøftebunn/sider, levering utlegging og komprimering av fundament og omfyllingsmasser og gjenfylling og komprimering av masser over ledningssonen. I enhetsprisene skal også nødvendig sikring av byggegropene være inkludert. Levering og legging av rør er medtatt i prosess 45.2.
Masser til fundament, sidefylling og beskyttelseslag opp til 0,30 m over topp rør skal være tilpasset rørtypen som skal benyttes. Følgende massetyper er egnet. D angir øvre siktstørrelse:
Fundamentmasse, velgradert:
D =< 32 mm for betongrør < 400 mm
D =< 63 mm for betongrør >= 400 mm
D =< 22 mm for plastrør =< 300 mm
D =< 32 mm for plastrør > 300 mm
D =< 32 mm for stålrør
Fundamentmasse, ensgradert:
D =< 22 mm for betongrør < 400 mm
D =< 32 mm for betongrør >= 400 mm
D =< 22 mm for plastrør =< 300 mm
D =< 32 mm for plastrør > 300 mm
D =< 22 mm for stålrør
Sidefylling/beskyttelseslag:
D =< 63 mm for betongrør < 400 mm
D =< 120 mm for betongrør >= 400 mm
D =< 22 mm for plastrør =< 300 mm
D =< 32 mm for plastrør > 300 mm og =< 600 mm
D =< 63 mm for plastrør > 600 mm
D =< 32 mm for stålrør
Fiberduk skal ha bruksklasse 3. Fiberduken skal tilfredsstille kravene angitt gjennom sertifiseringsordningen NorGeoSpec 2012 for den aktuelle bruksklassen og være registrert under denne ordningen eller 3dje parts verifisering til samme kvalitetsnivå..
Dersom ikke ekstra sikringstiltak er foreskrevet skal Arbeidstilsynets forskrifter følges, uavhengig av antatt teoretisk grøfteprofil. Det teoretiske profil danner grunnlaget for masseberegningene uavhengig av virkelig utgravd sidehelning. Graving og sprengning skal utføres med forsiktighet. Ferdiggravet grøftebunn skal ha fasthet tilsvarende naturlig lagring av de omkringliggende masser. Dersom grøftebunn ligger i bløt leire eller organiske jordarter, skal utgravingen utføres slik at bunnen ikke omrøres.
I kuldeperioder skal grøftebunn og sider beskyttes mot tele, og det skal påses at grøftebunnen er fri for tele, snø og is før legging av ledningsfundament.
Fundamenttykkelse varierer med grunnforhold og rørdimensjon, se håndbok N200 Vegbygging, pkt. 422. I ledningsfundamentet graves det ut for muffene slik at rørstammen har jevnt anlegg mot fundamentet. I tillegg skal ledningsfundamentet rakes og løsgjøres i en dybde på 50 mm og en bredde på 0,3 D der ledningsstammen skal ha anlegg på fundamentet.
Masser til sidefylling og beskyttelseslag skal transporteres forsiktig ned i grøfta og fordeles lagvis på begge sider av ledningen og opp til 300 mm over topp rør. Det skal påses at massene slutter godt an mot ledningen under og på begge sider. Tipping direkte fra lasteplan eller transport over grøft er ikke tillatt før overdekningen over røret er minst 0,5 m for betong- og stålrør, og 3 ganger rørdiameter (min 0,5 m og maks 1,2 m) for plastrør. Dersom ikke annet er angitt, legges massene ut med maksimal lagtykkelse på 200 mm. For betongrør >= 400 mm tillates 300 mm lagtykkelse. Komprimering av sidefylling, beskyttelseslag og gjenfyllingsmasser skal utføres slik at ledningene ikke forskyves eller skades. Fiberduk skal beskyttes mot sollys ved lagring som overstiger 1 måned.
Materialer til plastring kan være grov grus eller stein med maksimal kornstørrelse 600 mm, dog maksimalt 2/3 av lagtykkelsen, eller materialer som angitt i planene.
Tillatt vertikalt avvik for topp fundament (og topp rør) er +/- 30 mm.
Tillatt avvik i fall:
ved ledningsstrekk > 5 meter:
ved fall < 10 promille: +/- 2 promille
ved fall >= 10 promille: +/- 3 promille
ved ledningsstrekk < 5 meter: tillatt avvik i fall 10 mm.
Krav til komprimering for fundament og sidefyllingsmasser der det benyttes velgradert grus eller sand er minimum 95 % Standard Proctor for betongrør, og for stål- og plastrør 95 % Standard Proctor for fundament og 97 % Standard Proctor for sidefylling. Kravet gjelder enkeltverdier. Hvor ensgraderte pukkmaterialer benyttes forutsettes det at komprimeringen skjer ved minst 1 passering med vibrostamper, vibroplate, lett stålvalse eller lignende. Komprimeringen skal utføres slik at det ikke oppstår uakseptable deformasjoner på ledningene. Maks. tillatt deformasjon for plastrør er gitt i prosess 45.2 pkt. d.
Over ledningssonen er krav til komprimeringsgrad minst 95 % Standard Proctor eller minst som foreskrevet for samme nivå i vegen forøvrig for grøfter innenfor vegkroppen.
Grave- og sprengeprofilet skal visuelt kontrolleres før utlegging av fundamentet. Det påses at bergknatter o.l. ikke stikker inn i grøfteprofilet. Kontroll dokumenteres.
Utlagt fundament skal ha riktig teoretisk lagtykkelse og topp fundament skal følge teoretisk høyde og fall. Måling av høyde og fall foretas på topp fundament eller på topp av rør. Dokumentert kontroll foretas minst 1 gang pr. skift og/eller i minst 2 profiler på hvert ledningstrekk (mellom kummer, knekkpunkt). Maksimum 50 meter mellom hvert målepunkt.
Dokumentert komprimerings- og materialkontroll for å fastlegge nødvendig komprimeringsarbeid avhengig av massetype, foretas ved oppstart og/eller dersom det skiftes massetype eller leverandør. Ved bruk av sand eller grus skal det foretas en dokumentert kontroll av komprimeringsgrad for hver stikkrenne og minimum for hver 50. meter.
Mengden måles som prosjektert gjennomgående lengde grøft.
Grøftedybder regnes fra bunn grøft til planum innen vegkroppen (unntatt i fyllinger). I fyllinger regnes grøftedybden fra bunn grøft til 700 mm over topp rør. Utenfor vegkroppen regnes grøftedybden fra bunn grøft til terreng.
Ved sprengning og graving regnes høyden fra bunn grøft til avdekket bergoverflate eller planum. Bergdybder mindre enn 1,0 m regnes som 1,0 m.
Utvidelsesfaktorer er angitt i håndbok R761 Prosesskode -1, Innledning kap. 7.4 Veiledende omregningsfaktorer.
I løsmasse skal grøftesidene ha en teoretisk helning lik 2:1.
I berggrøfter er teoretisk helning 5:1.
I kombinerte grøfter benyttes helningen 5:1 for den delen som er berg og 2:1 for resten.
Enhet: m
Omfatter graving, nødvendig stempling/avstiving, avretting av bunn og sider, opplasting, transport og utlegging til mellomlager eller tipp-plass.
Mengden måles som prosjektert fast volum, målt gjennomgående. Enhet: m3
Omfatter sprengning, rensk etter behov, oppgraving, nødvendig stempling/avstiving, avretting av bunn og sider og utlegging til mellomlager eller tipp-plass.
Mengden måles som prosjektert fast volum. Enhet: m3
Omfatter levering og legging av fiberduk mellom grøftebunn/sider og gjenfyllingsmaterialet.
Overlapping skal være minst 0,5 m.
Mengden måles som prosjektert areal belagt med fiberduk. Overlapp i skjøter måles ikke for oppgjør. Enhet: m2
Omfatter levering, utlegging og komprimering av fundament og omfyllingsmasser.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter gjenfylling og komprimering over ledningssonen. Det benyttes stedlige masser fra anlegget.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter levering av materialer og arbeid med frostsikring som vist i planene.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter opplasting, transport og utlegging av overskuddsmasser til mellomlager eller tipp-plass.
Mengden måles som prosjektert fast volum. Enhet: m3
Omfatter levering og utførelse av plastring ved inn og utløp. Der masser til plastring tas fra skjæring i linja eller angitt sidetak, er uttak og tilkjøring av plastringsmaterialet medtatt i andre prosesser.
Krav til utførelse og kvalitet som angitt i planene.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter levering av rør, rørdeler og legging av rør. Alle arbeider og leveranser i forbindelse med graving, fundament, omfylling og gjenfylling er medtatt under prosess 45.1.
Krav til styrke (godstykkelse, armering etc.) for rørmateriell til stikkrenner/kulverter avhenger av belastningsforhold inkl. fyllingshøyder m.v. Dette skal være angitt i plan eller den spesielle beskrivelsen.
Materiell med skader som ikke kan utbedres slik at det blir likeverdig med nytt, skal ikke brukes. Det skal brukes korrosjonsbestandige materialer. Materiell til skjøter skal ha mål, toleranser og materialegenskaper som sikrer at tetthetskravene kan oppfylles. Når annet ikke er angitt, skal tetningsringer leveres av rørleverandøren sammen med rørene.
BETONGRØR: Til stikkrenner/kulverter av betong der det ikke stilles krav til tetthetsprøvning skal det benyttes rør som tilfredsstiller NS 3121. Til T- merkede rør benyttes godkjente gummipakninger som leveres sammen med rørene.
PLASTRØR: Til stikkrenner/kulverter av plast der det ikke stilles krav til tetthetsprøvning, skal det benyttes rør ifølge oversikt i håndbok N200 Vegbygging, pkt. 431.3.
Før rørleggingen påbegynnes, skal det dokumenteres at grøftebunnen er avrettet til angitt høyde og helning og er fri for tele, snø og is.
Alt rørmateriale skal rengjøres i skjøt (muffe og spissende) og innvendig før legging og kontrolleres for skader. Innvendige og utvendige skader forårsaket av transport eller lagring, skal utbedres før montering.
I ledningsfundamentet graves det ut for muffene slik at rørstammen har jevnt anlegg mot fundamentet. Utgravingen utføres i tilstrekkelig lengde til at røret kan monteres uten avvinkling. Det skal ikke graves ut mer enn strengt nødvendig. Rør med muffe og spissende legges med spissenden i grøftens fallretning. Eventuell vinkelendring foretas etter at røret er skjøvet på plass.
Tetningsringer og pakninger monteres etter leverandørens anvisninger. Kumgjennomføringen utføres slik at tetthetskravene oppfylles. Ledningen utføres med muffe i flukt med kumveggen og en ny skjøt i en avstand av 6-8 ganger diameteren fra kummen. Dersom det er fare for store setningsdifferanser mellom kum og ledning, skal det benyttes avlastningsplate.
Tillatt vertikalt avvik for topp rør er +/- 30 mm.
Tillatt avvik i fall:
ved ledningsstrekk > 5 meter:
ved fall < 10 promille: +/- 2 promille
ved fall >= 10 promille: +/- 3 promille
ved ledningsstrekk < 5 meter: tillatt avvik i fall 10 mm.
For plassering i horisontalplanet er tillatt avvik maks. 80 mm for grøft med 1 ledning og maks. 50 mm for grøft med flere ledninger.
Tillatt avvik for avvinkling i skjøter (i forhold til angitt avvinkling) er maks. 17 mm/m. I tillegg skal det påses at tillatt avvinkling ifølge produsentens anbefaling ikke overskrides.
Toleransene gjelder hvert enkelt rør og hele rørstrekningen.
Maks. tillatt rørdeformasjon for plastrør er gitt i håndbok N200 Vegbygging, tabell 432.2.
Det skal foretas dokumentert kontroll av plassering, rørdeformasjon og plassering av pakninger. Aktuelle metoder for kontroll av deformasjon kan være tolking og TV-inspeksjon. Kontroll av rørdeformasjon skal utføres for alle rørstrekninger etter at rørgrøften er oppfylt til minst 0,7 meter over topp rør.
Dokumentert kontroll av rørplassering skal foretas minst 1 gang pr. skift og/eller i minst 2 profiler på hvert ledningstrekk. Maksimum 50 meter mellom hvert målepunkt.
Mengden måles som prosjektert gjennomgående lengde av rør. Enhet: m
Omfatter levering og arbeider for etablering av kulvert av spesialelementer.
Kostnad angis som rund sum. Enhet: RS
Omfatter levering og alle arbeider for etablering av betongkulvert som vist i planene.
Kostnad angis som rund sum. Enhet: RS
Omfatter oppsetting og riving av forskaling med nødvendig avstivning, stillas, avsteng, utsparinger, avfasinger etc.
Som håndbok R762 Prosesskode 2, prosess 84.2 b)-c).
Mengden måles som prosjektert berøringsflate mot betong, regnet fra prosjektert grave- eller sprengeprofil. Det regnes ikke fratrekk for åpninger mindre enn 0,5 m2. Der ikke annet er angitt, blir overforskaling og endesteng betalt med de samme enhetspriser som den øvrige forskalingen. Ved mindre helning enn 30 grader betales ikke for overforskaling. Enhet: m2
Omfatter levering, kapping, bøying og montering av armering inkl. armeringsstoler, avstandsholdere etc.
Som håndbok R762 Prosesskode 2, prosess 84.3 b)-d).
Armeringsstål måles som netto mengder etter bøyelister på grunnlag av masse per lengdeenhet etter NS 3576, uten tillegg for kapp, spill, hester, armeringsstoler, avstandsholdere etc. Skjøtejern, monteringsjern og lignende armering som entreprenøren finner å ville anvende av praktiske grunner, medregnes ikke. Enhet: tonn
Omfatter levering og utstøping av betong, inkl. flikk, brettskuring og etterarbeider.
Det skal anvendes normalvektsbetong i henhold til håndbok R762 Prosesskode 2, prosess 84.41, 84.45 og 84.46. Forøvrig som prosess 84.4 b)-e).
Mengden måles som prosjektert volum. Enhet: m3
Omfatter levering og utførelse av frostsikring og fuktisolasjon.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter levering og utførelse av inn- og utløpskonstruksjoner.
Krav til materialer som angitt i planene og den spesielle beskrivelsen.
Krav til utførelse og kvalitet som angitt i planene og den spesielle beskrivelsen.
Mengden måles som prosjektert antall. Enhet: stk
Omfatter levering og utførelse av kummer med utrustning og frostisolering som vist i planene.
Krav til materialer for kummer, kumlokk, rister mv er gitt i håndbok N200 Vegbygging, pkt. 462.
Før sandfang/kummer bygges, skal grøftebunnen være fri for tele, snø og is. Grøftebunnen avrettes. Eventuell oppfylling over grøftebunnen for at kumbunnen skal komme i riktig høyde, utføres med de samme masser som benyttes i ledningsfundamentet.
Hvis det benyttes kum med plasstøpt bunnseksjon skal kumrennen utformes slik at løpene får en glatt overflate. Rennene skal ha rørformet bunn og skal ha større fall enn ledningene. Renner for ledninger med diameter d = 600 mm skal dekkes med rister. Sandfang og kummer settes på et komprimert fundament av 150 mm stabil sand/grus eventuell pukk dersom fundamenteringsforholdene tilsier det. Kummene skal være rengjort og inspisert før avlevering.
Toleranser for vertikal plassering av kummer er +/- 20 mm og for horisontal plassering +/- 50 mm. Det skal benyttes justeringsringer på topp av kum. Samlet høyde av justeringsringene skal være 50 - 150 mm.
Toleranse for rister og lokk er +0/-10 mm i nivå med fast dekke og +0/-100 mm på grøntanlegg og i grøfter.
Kontroll av tetthet utføres som angitt i håndbok N200 Vegbygging, punkt 432.
Dokumentert kontroll av plassering og tetthet utføres for alle kummer.
Mengden måles som prosjektert antall kummer. Enhet: stk
Mengden måles som prosjektert antall kummer. Enhet: stk
Mengden måles som prosjektert antall kummer. Enhet: stk
Kostnad angis som rund sum. Enhet: RS.
Mengden måles som prosjektert antall hjelpesluk. Enhet: stk
Mengden måles som prosjektert antall kummer. Enhet: stk
Mengden måles som prosjektert antall kummer. Enhet: stk
Kostnad angis som rund sum. Enhet: RS
Mengden måles som prosjektert antall kummer. Enhet: stk
Mengden måles som prosjektert antall kummer. Enhet: stk
Kostnad angis som rund sum. Enhet: RS.
Mengden måles som prosjektert antall kummer. Enhet: stk
Mengden måles som prosjektert antall kummer. Enhet: stk
Kostnad angis som rund sum. Enhet: RS
Mengden måles som prosjektert antall kummer. Enhet: stk
Mengden måles som prosjektert antall kummer. Enhet: stk
Kostnad angis som rund sum. Enhet: RS
Mengden måles som prosjektert antall kummer. Enhet: stk
Omfatter levering og alle arbeider for etablering av kum med utrustning og frostisolering som vist i planene.
Kostnad angis som rund sum. Enhet: RS
Omfatter oppsetting og riving av forskaling, inkl. avstivninger, ev. stillas, alle kanter, knekk, avfasinger, utsparinger etc..
Mengden måles som prosjektert berøringsflate mot betong, regnet fra prosjektert grave- eller sprengeprofil. Det regnes ikke fratrekk for åpninger mindre enn 0,5 m2. Der ikke annet er angitt, blir overforskaling og endesteng betalt med de samme enhetspriser som den øvrige forskalingen. Ved mindre helning enn 30 grader, betales ikke for overforskaling. Enhet: m2
Omfatter levering, kapping, bøying og montering av armering.
Armeringskvalitet som angitt i planene.
Krav til overdekning som angitt i planene. Armeringen skal bindes så godt at den ikke kommer ut av stilling under arbeidet.
Armeringsstål måles som netto mengder etter bøyelister på grunnlag av masse per lengdeenhet etter NS 3576, uten tillegg for kapp og spill, hester, armeringsstolper, avstandholdere etc. Skjøtejern, monteringsjern o.l. armering som entreprenøren finner å ville anvende av praktiske grunner, medregnes ikke. Enhet: tonn
Omfatter levering og utstøping av betong, inkl. flikk, brettskuring, frostsikring, fuktisolasjon og etterarbeider.
Det skal anvendes normalvektsbetong i henhold til håndbok R762 Prosesskode 2, prosess 84.41, 84.45 og 84.46. Forøvrig som prosess 84.4 b)-e).
All betong skal vibreres. Vibrering av armering skal unngås. Hver enkelt sats vibreres umiddelbart etter at den er kommet i formen. Skulle enkelte støpesår eller steinreir forekomme skal disse utmeisles til frisk betong og utbedres.
Støpeplan skal avtales med byggherren.
Før støp skal forskalingen, herdnet betong og skjøtejern i støpeskjøter rengjøres omhyggelig. Forskalingen og gammel betong skal vannes før støp.
Takplaten avrettes med fall og tettes, slik at det ikke dannes groper hvor vann kan samles.
Mengden måles som prosjektert volum. Enhet: m3
Omfatter levering og alle arbeider med utrustning og frostisolering av kum som vist i planene.
Kostnad angis som rund sum. Enhet: RS
Omfatter forsterkning av grøfter medtatt i prosess 42 og 45, utbedring og/eller omlegging av elver og bekker utover arbeider medtatt i prosessene 42 og 45, samt erosjonsforebyggende tiltak, terskler og sedimentasjonsbasseng.
Omfatter stempling og avstivning av grøftevegger etter foretatt utgraving, inklusive levering av stemplings- og avstivingsmaterialer, der grøftesidene ansees tilstrekkelig stabile umiddelbart etter utgraving, men ikke under hele byggeperioden.
Der grøftesidene er stabile under byggeperioden med en sideskråning 1:1,25, og tilstøtende byggverk, anlegg eller naboforhold ikke gjør det påkrevet med brattere sider, ansees denne prosessen som medtatt i prosessene 42 og 45.
Mengden måles som utført areal avstivet grøfteside, regnet fra 0,15 m over terrengoverflaten eller fra angitt kotehøyde. Enhet: m2
Omfatter tilrigging og nedrigging, levering og ramming av spunt inkl. avstivninger/forankringer, samt kapping av spunten i terrenghøyde eller opptrekking etter gjenfylling av grøften. Der spunten kan bli stående, er dette angitt i den spesielle beskrivelsen. Videre inngår ev. tillegg i gravekostnader utover de som er medtatt i prosessene 42 og 45, som følge av graving innenfor avstivet spunt.
Spunt med avstivninger dimensjoneres som angitt i den spesielle beskrivelsen og rammes til angitt dybde under grøftebunn og slås i lås.
Mengden måles som prosjektert areal rammet spunt målt i vertikalprojeksjon, regnet fra 0,15 m over terreng. Enhet: m2
Mengden måles som prosjektert areal rammet spunt målt i vertikalprojeksjon, regnet fra 0,15 m over terreng. Enhet: m2
Mengden måles som prosjektert areal rammet spunt målt i vertikalprojeksjon, regnet fra 0,15 m over terreng. Enhet: m2
Kostnad angis som rund sum. Enhet: RS
Mengden måles som prosjektert areal rammet spunt målt i vertikalprojeksjon, regnet fra 0,15 m over terreng. Enhet: m2
Mengden måles som prosjektert areal rammet spunt målt i vertikalprojeksjon, regnet fra 0,15 m over terreng. Enhet: m2
Omfatter levering av materialer og utførelse av bunnforsterkning i grøfter etter retningslinjer og på steder som angitt, herunder f.eks. masseutskiftning.
Mengden måles som prosjektert areal bunnforsterkning. Enhet: m2
Omfatter graving, opplasting, transport og tipping, inkludert utlegging på angitt fyllplass / mellomlager av masser langs grøftesidene for avlastning av grøftesider. Tilbakefylling av masser er medregnet her i den utstrekning dette er angitt i den spesielle beskrivelsen.
Mengden måles som utført volum. Enhet: m3
Omfatter nødvendige arbeider med provisorisk omlegging, inklusive tilbakeføring til opprinnelig løp, av bekker og elver i byggeperioden, samt eventuell fangdam. Nødvendige opplysninger for å bedømme materialer og grunnforhold skal fremgå av de geotekniske rapporter. Eventuelle restriksjoner, f.eks. med hensyn til eiendomsforhold, samt eventuelle krav til bestemt arbeidsmåte, er angitt i den spesielle beskrivelsen.
Kostnad angis som rund sum. Enhet: RS
Omfatter alle arbeider med opprensking av eksisterende løp og omlegging av nytt elve-/bekkeleie, inklusive gjenfylling av gammelt løp.
Krav til dokumentert kontrollomfang er:
1 kontroll pr. 20 meter ved fall =< 10 promille
1 kontroll pr. 50 meter ved fall > 10 promille
Grave- og sprengeprofilet skal ikke avvike fra prosjektert høyde med mer enn +50/-200 mm.
Mengden måles som utført fast volum. Enhet: m3
Omfatter graving av masser i eksisterende leie i henhold til profiler og utplanering av massene langs elve-/bekkeleiet. Der prosesser skal omfatte opplasting og borttransport, eventuell utlegging i fylling, er dette angitt i den spesielle beskrivelsen.
Mengden måles som utført fast volum. Enhet: m3
Omfatter graving og sprengning av nytt elve-/bekkeleie som angitt i planene, samt plassering av grave-/sprengemassene.
Mengden måles som prosjektert fast volum. Enhet: m3
Omfatter graving av jord i nytt leie, samt utplanering av massene langs det nye leie. Der prosessen skal omfatte opplasting, borttransport, utlegging og eventuell komprimering i fylling eller på fyllplass, er dette angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert fast volum. Enhet: m3
Omfatter sprengning, opplasting og borttransport, eventuell utlegging og komprimering i fylling, av berg fra nytt leie.
Mengden måles som prosjektert fast volum. Enhet: m3
Omfatter utlegging og komprimering av masser for gjenfylling av gammelt løp. For masser fra utenfor anlegget inngår også levering. For masser tatt fra mellomlager, inngår også opplasting og transport. Opplasting og transport fra skjæring i linjen eller angitt sidetak inngår i andre prosesser.
Eventuelle særlige krav til anvendte masser er angitt i den spesielle beskrivelsen.
Eventuelle krav til oppbygging og komprimering er angitt i den spesielle beskrivelsen. Likeledes er angitt eventuelt krav til rørlegging av gammelt leie før fylling.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter levering og arbeider med plastring av åpne grøfter, utløp av overvannsledninger, inn- og utløp av kulverter, etablering av terskler, plastring som erosjonsforebyggende tiltak for øvrig og ev. andre erosjonsforebyggende tiltak, samt ev. permanente sedimentasjonsbassenger, infiltrasjonsgrøfter, membran, mv. og ev. øvrige rensetiltak. Omfatter også bearbeiding av massene samt opplasting og transport fra mellomlager etter bearbeiding.
Maksimal kornstørrelse av stein for plastring skal være 600 mm, dog maksimalt 2/3 av lagtykkelsen.
Omfatter levering og arbeider med plastring av åpne grøfter, utløp av overvannsledninger, inn- og utløp av kulverter, mv. og plastring som erosjonsforebyggende tiltak for øvrig. Lagtykkelse som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter plastring av åpne grøfter, utløp av overvannsledninger, inn- og utløp av kulverter, mv. og plastring som erosjonsforebyggende tiltak for øvrig. Lagtykkelse som angitt i den spesielle beskrivelsen. Omfatter også bearbeiding av massene samt opplasting og transport fra mellomlager etter bearbeiding. Uttak og transport til lager for bearbeiding av masser fra linjen, er medtatt under hovedprosess 2 og 3.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter levering og arbeider med andre erosjonsforebyggende tiltak enn plastring, som angitt i den spesielle beskrivelsen.
Kostnad angis som rund sum. Enhet: RS
Omfatter levering og arbeider med etablering av terskler, som angitt i den spesielle beskrivelsen.
Kostnad angis som rund sum. Enhet: RS
Omfatter levering og arbeider med etablering av permanente sedimentasjonsbassenger, infiltrasjonsgrøfter, inkl. membran, mv., som angitt i den spesielle beskrivelsen.
Kostnad angis som rund sum. Enhet: RS
Omfatter levering og arbeider med etablering av andre permanente rensetiltak, som angitt i den spesielle beskrivelsen.
Kostnad angis som rund sum. Enhet: RS
Omfatter levering og arbeider med planum (traubunn i skjæring og overkant underbygning på fylling), så som stabilisering, utskifting og forsterkning, rensk, avretting, justering og komprimering, inklusive utkilinger etc.
Entreprenøren må selv vurdere eventuelle behov for mellomlagring av masser innenfor det som tillates på anlegget eller på områder til egen disposisjon, og inkludere kostnadene for dette i enhetsprisen.
Maksimalt tillatt vertikalt avvik fra prosjektert planum er +/- 40 mm. Maksimalt tillatt horisontalt avvik fra prosjekterte ytterbegrensningslinjer er + 100 mm/- 0 mm.
Mengden måles som prosjektert behandlet areal. Enhet: m2
Omfatter stabilisering av planum med kalk, sement eller lignende.
Mengden måles som prosjektert behandlet areal. Enhet: m2
Omfatter masseutskifting og forsterkning av planum.
Mengden måles som prosjektert behandlet areal. Enhet: m2
Prosessen kommer til anvendelse etter avtale med byggherren for utskifting av uegnede masser under planum.
Omfatter utgraving, opplasting, transport og tipping på angitt fyllplass inkludert fyllplassarbeider. Leverings- og behandlingsgebyr er medtatt i prosess 27.7.
Omfatter også levering og utlegging av egnet materiale til erstatning for utgravd masse. Komprimering og avretting er medtatt i prosess 51.3 eller 51.4.
Krav til materialer skal være som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert fast volum av utgravning i linjen. Enhet: m3
Omfatter levering og forsterkning av planum med geosynteter som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert behandlet areal. Overlapp i skjøter måles ikke for oppgjør. Enhet: m2
Omfatter avretting, justering og komprimering av planum på jord utover det som er medtatt under prosess 25.
Planum skal ha jevnt tverrfall på minst 3 % slik at vannet kan renne ut til siden overalt. Endring i tverrfallsretning skal skje gradvis over en lengde på 10 m.
Tillatt vertikalt avvik fra prosjektert profil er +/- 40 mm for enkeltverdier. Tillatt horisontalt avvik fra de prosjekterte ytterbegrensningslinjer er + 100 mm/- 0 mm.
Mengden måles som prosjektert behandlet areal. Enhet: m2
Omfatter avretting, justering og komprimering under isolasjonsplater av ekstrudert polystyren (XPS), prosess 52.34.
For å oppnå tilstrekkelig jevnhet tillates at det benyttes avretting med masser med øvre siktstørrelse maks 22,4 mm.
Tillatt vertikalt avvik fra prosjektert profil er +/- 30 mm for enkeltverdier og maks 20 mm avvik målt på 3 m rettholt. Tillatt horisontalt avvik fra de prosjekterte ytterbegrensningslinjer er + 100 mm/- 0.
Mengden måles som prosjektert behandlet areal. Enhet: m2
Omfatter avretting, justering og komprimering av planum i tunnel, i dypsprengt skjæring og på fylling av sprengt stein, utover det som er medtatt under prosess 26. Omfatter også levering, utlegging og komprimering av justeringslag etter behov for å oppnå riktige høyder.
Justeringslaget skal være av knuste masser (eventuelt gjenbruksbetong) med sortering tilpasset underlag og aktuell lagtykkelse. De knuste massene skal ikke være vannømfintlige, og sortering tilpasses slik at det oppnås et stabilt lag med maksimal steinstørrelse ikke mer enn 2/3 av lagtykkelsen.
Endring i tverrfallsretning skal skje parallelt med overflate ferdig veg.
Tillatt vertikalt avvik fra prosjektert profil er +/- 30 mm for enkeltverdier. Tillatt horisontalt avvik fra de prosjekterte ytterbegrensningslinjer er + 100 mm / - 0 mm.
Mengden måles som prosjektert behandlet areal. Enhet: m2
Omfatter avretting, justering og komprimering av planum i tunnel. Omfatter også levering, utlegging og komprimering av et justeringslag av knuste masser etter behov for å oppnå riktige høyder. For rensk og tilbakefylling til teoretisk sprengningsprofil i sålen, se prosess 33.13 og 33.14.
Materialet i justeringslag skal være drenerende, maksimalt 7 % skal passere 0,063 mm sikt regnet av materiale mindre enn 22,4 mm.
Fast berg tillates å stikke inntil 50 mm over prosjektert planum på enkelte steder.
Maksimalt tillatt vertikalt avvik fra prosjektert planum er +/- 40 mm. Maksimalt tillatt horisontalt avvik fra prosjekterte ytterbegrensningslinjer er + 100 mm/- 0 mm.
Mengden måles som prosjektert behandlet areal målt etter teoretisk sprengningsprofil. Enhet: m2
Omfatter etablering av planum på grunnsprengt berg, inkludert levering og avretting med tilførte masser, justering og komprimering.
Det skal benyttes ikke telefarlige masser. Massene skal være av samme kvalitet som på nærmeste overliggende nivå i overbygningen.
Ved grunnsprengning skal utlasting alltid skje til fast berg, og det skal ikke ligge igjen mer enn 0,05 m3 overmasse pr. m2. Fast berg tillates å stikke inntil 50 mm over prosjektert planum på enkelte steder. Oppfylling av gryter skal skje med ikke telefarlig materiale. Det skal fylles opptil planum. Bunn av drensgrøft skal ligge dypere enn gryter i planum og minst 1 m under bunn sidegrøft.
Maksimalt tillatt vertikalt avvik fra prosjektert planum er +/- 40 mm. Maksimalt tillatt horisontalt avvik fra prosjekterte ytterbegrensningslinjer er + 100 mm/- 0 mm.
Mengden måles som prosjektert behandlet areal. I blandede profiler måles til det punkt hvor overbygningen har full tykkelse for fylling eller jordskjæring. Enhet: m2
Omfatter opplasting, transport, utlegging og komprimering av materialer til utkilinger ved overgang fra jord til berg. Omfatter også levering. Fjerning av skjæringsmasser er medregnet i hovedprosess 2.
Krav til utførelse som for jordfylling forøvrig med tilsvarende masser.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter levering, utlegging og eventuelt komprimering av filterlag, og spesielle frostsikringslag av sand, grus, steinmaterialer, lettklinker, skumglassgranulat eller ekstrudert polystyren samt eventuelt fiberduk.
Entreprenøren må selv vurdere eventuelle behov for mellomlagring av masser innenfor det som tillates på anlegget eller på områder til egen disposisjon, og inkludere kostnadene for dette i enhetsprisen.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter levering, utlegging og komprimering av filterlag.
Materialet skal tilfredsstille krav gitt i Håndbok N200 Vegbygging, pkt. 612.
Sand/grus legges ut i lag som komprimeres til minimum 93 % Modifisert Proctor. Overflaten skal ha jevnt fall til siden på minst 3 %. Utlegging og komprimering må ikke deformere grunnen, redusere bæreevnen eller skade stikkrenner, kabler, ledninger, fundament etc.
Maksimalt tillatt vertikalt avvik fra prosjektert profil er +/- 40 mm. Maksimalt tillatt horisontalt avvik fra de prosjekterte ytterbegrensningslinjer er +100 mm/-0 mm.
Det foretas regelmessig inspeksjon i materialtaket under drift. For hvert 1000 m3 utlagt filterlag skal det tas 2 prøver for kontroll av gradering og telefarlighet.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter levering og legging av fiberduk på planum eller som separasjon ved utlegging av lettklinker og skumglassgranulat.
Bruksklasse skal være som angitt i den spesielle beskrivelsen. Fiberduken skal tilfredsstille kravene angitt gjennom sertifiseringsordningen NorGeoSpec 2012 for den aktuelle bruksklassen og være registrert under denne ordningen eller 3dje parts verifisering til samme kvalitetsnivå.
Utlegging av overliggende lag skal foregå på en slik måte at duken ikke skades. Trafikk direkte på duken skal ikke forekomme. Overlapping i skjøter skal være minst 0,5 m eller som angitt i den spesielle beskrivelsen. Fiberduken skal beskyttes mot sollys ved lagring som overstiger 1 måned.
Mengden måles som prosjektert areal belagt med fiberduk. Overlapp i skjøter måles ikke for oppgjør. Enhet: m2.
Omfatter levering, utlegging og komprimering av materialer for frostsikring.
Maksimalt tillatt vertikalt avvik fra prosjektert nivå er +/- 40 mm. Maksimalt tillatt horisontalt avvik fra de prosjekterte ytterbegrensningslinjer er + 100 mm/- 0 mm. Overflaten skal ha jevnt fall iht. planene.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter levering, utlegging og komprimering av frostsikringslag. Omfatter også, der det er aktuelt, utgraving, opplasting, transport, utsortering, blokkdemolering, pigging, knusing, sikting, samt fjerning av for stor stein og overskudd av finstoff.
Steinmaterialer til frostsikring skal være knust berg produsert på en kontrollert måte, minimum ved grovknusing. Største steinlengde skal ikke overstige halvparten av lagtykkelsen og skal ikke være større enn 500 mm. Andelen materiale mindre enn 90 mm skal minst være 30%. Andelen finstoff mindre enn 0,063 mm skal minst være 1%, maksimalt 7% regnet av materiale mindre enn 90 mm.
Sand skal ha et graderingstall Cu (d60/d10) større enn 5.
Materialene skal håndteres og legges ut på en måte som gir en homogen korngradering med finstoff og grovere partikler jevnt fordelt utover laget. Sand og grus skal komprimeres til minimum 93 % Modifisert Proctor. For steinmaterialer skal det utarbeides et valseprogram som fastlegges etter måling av komprimeringsgraden ved nivellement. Veiledning for valg av komprimeringsutstyr og antall overfarter er gitt i Håndbok R761 Prosesskode 1, figur 25.1.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter levering, utlegging og komprimering av lettklinker til frostsikringslag. Fiberduk for separering over og eventuelt under laget er medtatt i prosess 52.2.
Materialet skal være usortert lettklinker med gradering 0/32 mm.
Komprimering utføres når det er lagt ut ca. 300 mm materiale over lettklinkeren.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter levering, utlegging og komprimering av skumglassgranulat til frostsikringslag. Fiberduk for separering over og eventuelt under laget er medtatt i prosess 52.2.
Materialene skal ha sortering som angitt i den spesielle beskrivelsen. Krav til materialene for øvrig skal være iht. håndbok N200 Vegbygging.
Ved utlegging skal materialet behandles med varsomhet for å unngå nedknusing. Det tillates ikke anleggstrafikk direkte på laget. Komprimering direkte på skumglassgranulatet skal utføres med beltegående utstyr med beltetrykk maks. 50 kN/m2.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter levering og legging av frostsikring med ekstrudert polystyren (XPS). Avretting, justering og komprimering under isolasjonsplatene er medtatt i prosess 51.33.
Det skal benyttes plater med korttids trykkfasthet minst 500 kN/m2, i tunnel er kravet 700 kN/m2. Platetykkelse skal være som angitt i den spesielle beskrivelsen.
Det skal legges full isolasjonstykkelse i ett lag. Platene skal legges med sprekker maks 5 mm på rette strekninger og maks 10 mm i kurver. Ved utplanering av materiale over platene skal man unngå at planeringsutstyret samtidig skyver platene. Komprimering av gruslag over platene skal utføres slik at platene ikke skades. Det skal settes inn tiltak for å unngå å skade platene ved utlegging av overliggende lag. Overliggende gruslag skal ha en tykkelse på minst 0,3 m før det kan trafikkeres med hjulgående utstyr.
Underlag for platene skal tilfredsstille toleransekrav gitt i prosess 51.33 eller 51.43.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter levering, utlegging og komprimering av forsterkningslag.
Entreprenøren må selv vurdere eventuelle behov for mellomlagring av masser innenfor det som tillates på anlegget eller på områder til egen disposisjon, og inkludere kostnadene for dette i enhetsprisen.
Alle krav til korngradering gjelder for prøver tatt på veg. Mekaniske egenskaper kan dokumenteres ved prøver tatt på produksjonssted.
Forsterkningslaget skal bygges opp av bæredyktige, godt drenerende og ikke vannømfintlige materialer. Materialet skal tilfredsstille kravene gitt i Håndbok N200 Vegbygging kap. 63.
Utlegging, planering og komprimering skal foregå slik at en får et jevnt lag av homogent materiale, og slik at den ferdige overflate får jevnt fall til siden. Endring i tverrfallsretning skal skje parallelt med overflate ferdig veg. Transport og utlegging skal utføres slik at det ikke oppstår spordannelse eller andre skadelige deformasjoner i underlaget.
Til komprimering skal det normalt brukes vibrerende utstyr, som ikke må slite ned materialet unødig eller skade stikkrenner, ledninger o.l. På bløt grunn skal det ikke brukes utstyr med slik dybdeeffekt at bæreevnen svekkes. Ved utlegging og komprimering skal massene vannes godt.
Materiale med øvre siktstørrelse maksimalt 32 mm skal komprimeres til minimum 95 % Modifisert Proctor.
Ved bruk av materialer med øvre siktstørrelse større enn 32 mm skal det utarbeides et valseprogram. Programmet fastlegges etter måling av komprimeringsgraden ved nivellement over en homogen seksjon (mht. underliggende lag og tykkelser) på minimum 50 m. Nivellement skal utføres med 10 punkter i hver tverrprofil, minimum 5 profiler pr. homogen seksjon (1 profil = 1 prøve). Gjennomsnittlig setning for siste overfart av valsen skal være mindre enn 10 % av gjennomsnittlig total setning.
Veiledning for valg av komprimeringsutstyr og antall overfarter er gitt i Håndbok N200 Vegbygging tabell 602.3.
Krav til komprimering er angitt i Håndbok N200 Vegbygging, tabell 602.5 og tabell 602.6.
Tillatt avvik fra prosjektert overkant av forsterkningslaget er +/- 30 mm for enkeltverdier. Maksimalt tillatt horisontalt avvik fra prosjekterte ytterbegrensningslinjer er + 100 mm/- 0 mm.
Kontroll av komprimering skal være iht. Håndbok N200 Vegbygging. Kontroll av høyde: 3 punkter per profil per 20 m veg.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter levering, utlegging og komprimering av forsterkningslag av grus og samfengt pukk, samt der det er aktuelt inkl. utgraving, opplasting, transport, utsortering, blokkdemolering, knusing, sikting, samt fjerning av for stor stein og ev. overskudd av finstoff.
Øvre siktstørrelse D skal være maksimalt 90 mm.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter levering, utlegging og komprimering av forsterkningslag av pukk og kult, samt der det er aktuelt inkl. opplasting, transport, utsortering, blokkdemolering, knusing, sikting og fjerning av overskudd av finstoff.
Forkiling er medtatt i prosess 53.3, volum av materialene til forkiling måles ikke
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter opplasting, transport, utsortering, blokkdemolering, knusing, sikting, fjerning av overskudd av finstoff, utlegging og komprimering av forsterkningslag fra linjen eller sidetak.
Forkiling er medtatt i prosess 53.3, volum av materialene til forkiling måles ikke.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter levering, utlegging og komprimering av forsterkningslag av pukk og kult tilført utenfra.
Forkiling er medtatt i prosess 53.3, volum av materialene til forkiling måles ikke.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter levering, utlegging og komprimering av materialer til forkiling av forsterkningslag.
Volum av materialene måles ikke, men inngår i volum i prosess 53.2.
Mengden måles som prosjektert areal av overflate forsterkningslag unntatt skråninger. Enhet: m2
Krav til materialer skal være som angitt i Håndbok N200 Vegbygging, pkt. 642.1.
Mengden måles som prosjektert areal av overflate forsterkningslag unntatt skråninger. Enhet: m2
Materialet skal være knust berg. Krav til materialer skal være som for Fk bærelag i henhold til prosess 54.2. Sortering (siktstørrelser) skal være som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert areal av overflate forsterkningslag unntatt skråninger. Enhet: m2
Omfatter levering, utlegging og komprimering av forsterkningslag av knust betong og blandet masse.
Resirkulerte materialer skal tilfredsstille kravene i Håndbok N200 Vegbygging, pkt. 631.
Knust betong (Gjb) legges ut lagvis med lagtykkelse maksimalt 300 mm. Ved utlegging og komprimering skal massene vannes godt. For velgraderte masser skal vanninnholdet være tilnærmet optimalt. Komprimering av hvert lag utføres med minimum to overfarter med vibrasjon, fortrinnsvis med lav amplitude. Det øverste laget kan eventuelt overrulles uten vibrering for utjevning av overflaten.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter levering, utlegging, komprimering og ev. forkiling av bærelag av knust grus, knust berg, forkilt pukk og knust betong.
Entreprenøren må selv vurdere eventuelle behov for mellomlagring av masser innenfor det som tillates på anlegget eller på områder til egen disposisjon, og inkludere kostnadene for dette i enhetsprisen.
Alle krav til korngradering gjelder for prøver tatt på veg.
Materialet skal tilfredsstille kravene gitt i Håndbok N200 Vegbygging pkt. 641.
Maksimalt tillatt vertikalt avvik fra prosjektert overflate er +/- 20 mm enkeltverdi. Maksimalt tillatt horisontalt avvik fra prosjekterte ytterbegrensningslinjer er + 100 mm/- 0 mm. Det skal måles minst 3 punkter i tverrprofilet. Krav til jevnhet målt med 3 m rettholt er 15 mm, og for bærelag av knust grus (Gk) er kravet 10 mm.
Krav til prøvetaking og kontroll skal være som angitt i Håndbok N200 Vegbygging, pkt. 641.11.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter levering, utlegging og komprimering av bærelag av knust grus type Gk. Omfatter også, der det er aktuelt, utgraving, opplasting, transport, utsortering, knusing, sikting, fjerning av for stor stein og overskudd av finstoff.
Det er angitt i den spesielle beskrivelsen hvilken sortering som skal brukes.
Utlegging og bearbeiding skal foretas slik at det oppstår minst mulig separasjon. Materialet skal holdes fuktig så tendensen til separasjon reduseres. Oppstår det lokale partier med separasjon, skal materialet i laget blandes og legges ut på nytt.
Ved komprimering skal det ikke brukes utstyr som sliter ned materialet unødig. Valsingen skal utføres langs vegen fra sidene og innover mot midten av vegen med full dekning av overflaten for hver omgang.
Krav til komprimering er angitt i Håndbok N200 Vegbygging, pkt. 602.2. Veiledning for valg av komprimeringsutstyr og antall overfarter er angitt i Håndbok N200 Vegbygging, tabell 602.3.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter utgraving, opplasting, transport, utsortering, knusing, sikting, fjerning av for stor stein og overskudd av finstoff, utlegging og komprimering av bærelag av knust grus type Gk.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter levering, utlegging og komprimering av bærelag av knust grus type Gk tilført utenfra.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter levering, utlegging og komprimering av bærelag type Fk av knust berg eller knust stein. Omfatter også, der det er aktuelt, opplasting, transport, utsortering, blokkdemolering, knusing, sikting, fjerning av for stor stein og overskudd av finstoff.
Der stein brukes til produksjon av Fk materialer skal minimum størrelse av steinen (utgangsmaterialet) være 60 mm.
Det er angitt i den spesielle beskrivelsen hvilken sortering som skal brukes.
Utlegging og bearbeiding skal foretas slik at det oppstår minst mulig separasjon. Materialet skal holdes fuktig så tendensen til separasjon reduseres. Oppstår det lokale partier med separasjon, skal materialet i laget blandes og legges ut på nytt.
Ved komprimering skal det ikke brukes utstyr som sliter ned materialet unødig. Valsingen skal utføres langs vegen fra sidene og innover mot midten av vegen med full dekning av overflaten for hver omgang.
Krav til komprimering er angitt i Håndbok N200 Vegbygging, pkt. 602.2. Veiledning for valg av komprimeringsutstyr og antall overfarter er angitt i Håndbok N200 Vegbygging, tabell 602.3.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter opplasting, transport, utsortering, blokkdemolering, knusing, sikting, fjerning av for stor stein og overskudd av finstoff, utlegging og komprimering av bærelag av knust berg type Fk.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter levering, utlegging og komprimering av bærelag av knust berg type Fk.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter levering, utlegging, komprimering og forkiling av Fp bærelag.
Hovedsorteringen legges ut i ett, ev. to, lag hvert med tykkelse 75, 100 eller 150 mm avhengig av sortering. Lagene komprimeres og forkiles hver for seg med finpukk. Krav til komprimeringsarbeid er vist i Håndbok N200 Vegbygging, pkt. 602.24.
Mengden måles som prosjektert areal av overflate ferdig bærelag unntatt skråninger. Enhet: m2
Omfatter levering, utlegging og komprimering av bærelag av knust asfalt.
Krav til materialer og utførelse skal være som angitt i håndbok N200 Vegbygging, pkt. 642.1.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter levering, utlegging og komprimering av bærelag av gjenbruksasfalt, som er Ak tilsatt bituminøst bindemiddel.
Krav til materialer og utførelse som angitt i Håndbok N200 Vegbygging, pkt. 642.2.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter levering, utlegging og komprimering av bærelag av bitumenstabiliserte materialer med tykkelse som angitt.
Entreprenøren må selv vurdere eventuelle behov for mellomlagring av masser innenfor det som tillates på anlegget eller på områder til egen disposisjon, og inkludere kostnadene for dette i enhetsprisen.
Krav til materialer som angitt i Håndbok N200 Vegbygging, pkt. 643.
Krav til utførelse som angitt i Håndbok N200 Vegbygging, pkt. 643.
Maksimalt tillatt vertikalt avvik fra prosjektert overflate er +/- 20 mm (enkeltverdi). Maksimalt tillatt horisontalt avvik fra prosjekterte ytterbegrensninger er +100 mm/ -0 mm. Maksimalt avvik fra prosjektert lagtykkelse skal være +20% / -10%.
Krav til jevnhet målt med 3 m rettholt er 10 mm.
Krav til prøvetaking og kontroll som angitt i Håndbok N200 Vegbygging, pkt. 643.
Mengden måles som prosjektert areal målt midt i laget med skråning som prosjektert for laget. Enhet: m2
Omfatter levering, utlegging og komprimering av bærelag av asfaltert grus med tykkelse som angitt.
Entreprenøren må selv vurdere eventuelle behov for mellomlagring av masser innenfor det som tillates på anlegget eller på områder til egen disposisjon, og inkludere kostnadene for dette i enhetsprisen.
Utlagt tykkelse dokumenteres per dag ved forholdet tilkjørt masse/(densitet x areal), hvor densitet er massereseptens (arbeidsreseptens).
Mengden måles som prosjektert areal målt midt i laget med skråning som prosjektert for laget. Enhet: m2
Omfatter levering, utlegging og komprimering av bærelag av asfaltert pukk med tykkelse som angitt.
Krav til jevnhet målt med 3 m rettholt er 15 mm.
Utlagt tykkelse dokumenteres per dag ved forholdet tilkjørt masse/(densitet x areal), hvor densitet er massereseptens (arbeidsreseptens).
Mengden måles som prosjektert areal målt midt i laget med skråning som prosjektert for laget. Enhet: m2
Omfatter levering, utlegging, komprimering, penetrering og forkiling av bærelag av penetrert pukk med lagtykkelse som angitt i den spesielle beskrivelsen, inkludert etterarbeider som feiing og etterstrøing.
Steinmaterialenes sortering, samt type og mengde bindemiddel til penetrering, skal være som angitt den spesielle beskrivelsen.
Krav til komprimeringsarbeid er vist i Håndbok N200 Vegbygging, pkt. 602.24.
Krav til jevnhet målt med 3 m rettholt er 15 mm.
Mengden måles som prosjektert areal av overflate ferdig bærelag. Enhet: m2
Omfatter levering, utlegging og komprimering av pukk hovedsortering (grovpukk) for bærelag av penetrert pukk.
Mengden måles som prosjektert areal av overflate ferdig bærelag. Enhet: m2
Omfatter levering, penetrering med bituminøst bindemiddel, levering og forkiling med pukk og komprimering av bærelag av penetrert pukk. Omfatter også etterstrøing der dette er aktuelt, samt feiing.
Mengden måles som prosjektert areal av overflate ferdig bærelag. Enhet: m2
Omfatter levering, utlegging og komprimering av bærelag av bitumenstabiliserte materialer. For krav se Håndbok N200 Vegbygging, pkt. 643.4-643.6.
Mengden måles som prosjektert anbrakt masse. Enhet: tonn
Omfatter levering, utlegging og komprimering av bærelag av knuste steinmaterialer tilsatt betongmørtel. For krav se Håndbok N200 Vegbygging, kap. 644.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter materialer og arbeider med nylegging og vedlikehold av grusdekker.
Entreprenøren må selv vurdere eventuelle behov for mellomlagring av masser innenfor det som tillates på anlegget eller på områder til egen disposisjon, og inkludere kostnadene for dette i enhetsprisen.
Kostnad angis som rund sum. Enhet: RS
Omfatter levering, uttak, opplasting, transport, utlegging og komprimering av grusdekke.
Grusdekket skal ha en slik korngradering at materialet blir stabilt og tett. Korngradering for knust berg og knust grus skal være som angitt i håndbok N200 Vegbygging, tabell 661.2. Maksimal steinstørrelse skal ikke overstige 22 mm. Krav til materialegenskaper er angitt i håndbok N200 Vegbygging, pkt. 661.
For å oppnå god slitestyrke skal grovfraksjonen i grusdekket bestå av en hard og seig bergart slik at nedknusingen blir minst mulig. Dersom innhold av glimmer er større enn 20 % i fraksjonen 0,125-0,250 mm, skal materialets egnethet vurderes spesielt.
Grusdekket skal legges ut slik at det blir homogent og får en jevn overflate etter komprimeringen. Materialet skal være fuktig ved utleggingen for å hindre separasjon. Etter at grusen er kommet på vegen skal grusdekket vannes, klorkalsium tilføres, blandes, planeres og komprimeres til 95 % Modifisert Proctor iht. håndbok N200 Vegbygging, pkt. 662. Ved komprimering utført med utstyr og antall overfarter som angitt iht. håndbok N200 Vegbygging tabell 662.1, kan kravet til komprimering anses som oppfylt.
Krav til geometri og jevnhet skal være iht. håndbok N200 Vegbygging pkt. 662.
Mengden måles som utført løst volum. Enhet: m3
Omfatter arbeider og ev. materialer i forbindelse med riving, skjæring, fresing og oppretting av faste dekker. Omfatter også leverings- og behandlingsgebyrer.
Krav til materialer for oppretting skal være som angitt i håndbok N200 Vegbygging.
Riving, skjæring og fresing kan omfatte hele dekkets tykkelse eller i en angitt dybde. Ved riving og fresing av faste dekker skal det utvises særlig forsiktighet for å unngå skader på kummer, sluk og eventuelt andre installasjoner i vegbanen.
Mengden måles som prosjektert behandlet areal. Enhet: m2
Omfatter riving og fjerning av faste vegdekker på områder og i tykkelser som angitt, inkludert opplasting, transport og tipping på angitt lager eller mottak. Omfatter også leverings- og behandlingsgebyrer.
Alle kostnader for eventuell skjæring som entreprenøren måtte finne nødvendig innenfor området som rives, skal være inkludert i enhetsprisen. Eventuell skjæring som er prosjektert for områdets ytterkanter er medtatt i prosess 63.12.
Skjæring, fylling og vegfundament som skal fjernes dypere enn til underkant dekke er medtatt i hovedprosess 2.
Riving skal utføres i hele dekkets tykkelse eller i dybde som angitt i den spesielle beskrivelsen. Revet dekkemateriale skal ikke blandes eller tilsøles med annen masse.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter skjæring av faste dekker. Omfatter også leverings- og behandlingsgebyrer.
Skjæring skal utføres med sag i hele dekkets tykkelse eller i dybde som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert lengde kutt. Enhet: m
Omfatter fresing av faste dekker, inkludert eventuell oppvarming av dekket. Omfatter også fjerning til angitt lager eller mottak og rengjøring av frest overflate. Omfatter også leverings- og behandlingsgebyrer.
Fresing skal utføres i hele dekkets tykkelse eller i dybde som angitt i den spesielle beskrivelsen. Sugebil skal benyttes til rengjøring der hvor frest område skal påsettes trafikk eller etterfølges av asfaltlegging. Eventuelle krav til jevnhet og overflatetekstur av frest areal er angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter levering, utlegging og komprimering av masse som angitt. Prosjektert areal og gjennomsnittlig forbruk i kg/m2 skal være som angitt i den spesielle beskrivelsen. Klebing er medtatt i prosess 65.4.
Krav til materialer og utførelse skal være iht. prosess 65.1 som for bindlag av aktuell massetype.
Dimensjonerende ÅDT for spesifisering av krav skal være som angitt i den spesielle beskrivelsen. Dimensjonerende ÅDT angitt for dette formålet er ikke nødvendigvis lik dimensjonerende ÅDT for prosjektet.
Mengden måles som utført anbrakt masse. Enhet: tonn
Krav til materialer og utførelse skal være iht. Håndbok N200 Vegbygging, pkt. 643.
Omfatter levering og utførelse av overflatebehandling. Entreprenøren bestemmer påført mengde av bindemiddel og steinmaterialer. Omfatter også rengjøring av overflaten før legging og alle nødvendige etterarbeider som feiing, etterstrøing, ettervalsing, mv.
Entreprenøren må selv vurdere eventuelle behov for mellomlagring av masser innenfor det som tillates på anlegget eller på områder til egen disposisjon, og inkludere kostnadene for dette i enhetsprisen.
Materialer skal være iht. håndbok N200 Vegbygging, kap. 653.3. Entreprenøren velger egnet type bindemiddel ut fra trafikkhastighet, andel tunge kjøretøyer og klimatiske forhold. Valgt bindemiddel skal være bitumenemulsjon, penetrasjonsbitumen eller polymermodifisert bitumen.
Sortering av steinmaterialer (siktstørrelser) for de enkelte lag skal være som angitt i den spesielle beskrivelsen.
Utførelsen skal være iht. håndbok N200 Vegbygging, pkt. 653.3.
Mengden måles som prosjektert behandlet areal. Enhet: m2
Gjelder overflatebehandling på underlag av varm- eller kaldblandede typer asfaltdekke, Ag bærelag, eksisterende overflatebehandling, betong, mv.
Gjelder overflatebehandling på underlag av ubundet materiale som grus og pukk, på penetrert pukk samt på bærelag stabilisert med sement, skumbitumen eller bitumenemulsjon.
Omfatter rengjøring av underliggende overflate etter behov, klebing før asfaltering, levering, utlegging og komprimering av asfaltdekke, inkludert eventuell armering.
Krav til materialer for de enkelte dekketyper er angitt i håndbok N200 Vegbygging, kap. 65. Dimensjonerende ÅDT for spesifisering av krav skal være som angitt i den spesielle beskrivelsen. Dimensjonerende ÅDT angitt for dette formålet er ikke nødvendigvis lik dimensjonerende ÅDT for prosjektet.
Resirkulert asfalt kan tilsettes som gjenbruk i alle normerte typer av varmblandet asfalt. Uansett tilsetningsmengde skal alle krav til den aktuelle normerte massetypen være oppfylt. Tilsetningsmengde av resirkulert asfalt over 10% og 20% for hhv. slitelag og bindlag, utløser krav om fortløpende dokumentasjon av bindemiddelets egenskaper ved laboratorieprøving. Andel av tilsatt resirkulert asfalt skal ikke overstige kravene i håndbok N200 Vegbygging, tabell 650.1.
I alle asfaltmasser skal det tilsettes vedheftningsmiddel. Ved bruk av amin som vedheftningsmiddel skal det ikke tilsettes mindre enn 0,3 %. Effekt av type og mengde vedheftningsmiddel skal dokumenteres ved laboratorieprøving sammen med bindemiddel og steinmaterialer som brukes. Krav er angitt i fig. 65.1.
I det ferdige dekket skal bindemiddelinnholdet være i overensstemmelse med masseresept (arbeidsresept).
Steinmaterialene skal være tilnærmet fri for humus.
Steinmaterialene skal tilfredsstille kravene angitt i håndbok N200 tabell 651.8, 651.9, 651.11 og 651.12.
Toleransene for bindemiddelinnhold i forhold til masseresept (arbeidsresept) er angitt i figur 65.2.
Korngradering i det ferdige dekket skal være i overensstemmelse med masseresept og innenfor produksjonstoleransene i fig. 65.3. For den enkelte massetype skal massesammensetning bestemmes i samråd med byggherren. Verdiene i figur 65.3 er begrenset til sikt med toleransekrav for produksjonen.
Hulromprosent og komprimeringsgrad på ferdig utlagt dekke skal ligge innenfor grenseverdiene i fig. 65.4. Ved utlegging av tynne dekker hvor planlagt tykkelse er mindre enn ved et forbruk på 60 kg/m2, stilles det ikke hulromskrav.
Entreprenøren kan benytte en framstillingsmåte med bruk av skummet bitumen som muliggjør redusert produksjonstemperatur. Entreprenøren skal orientere byggherren om sitt valg. Nærmere avtale gjøres i byggemøte. Byggherren kan på saklig grunn si nei til asfalt produsert etter denne metoden. For produksjon ved lavere temperaturer skal det legges frem dokumentasjon som viser entreprenørens valg av produksjonstemperatur. I tillegg skal entreprenøren beskrive hvordan valgt metode for produksjon ved lavere temperatur tilfredsstiller kravene i konkurransegrunnlaget.
Ev. produksjon av Ska ved redusert temperatur skal vurderes spesielt i samråd med byggherren.
For asfaltbetong (Ab) og asfaltgrusbetong (Agb) produsert ved redusert temperatur (LTA), gjelder følgende minimumstemperaturer ved utlegging:
Bindemiddel med PMB: 125 °C
Bindemiddel 50/70: 115 °C
Bindemiddel 70/100: 110 °C
Bindemiddel 100/150: 105 °C
Bindemiddel 160/220: 100 °C
Krav og toleranser for geometri og jevnhet skal være iht. håndbok N200 Vegbygging, tabell 650.2.
Prøving og kontroll skal være iht. håndbok N200 Vegbygging og Teknologirapport TR2505 Reseptorienterte asfaltkontrakter, Vegdirektoratet.
Klebing er medtatt i prosess 65.4.
Materialtype og bindemiddel skal være som angitt i den spesielle beskrivelsen. Krav til materialer for aktuell massetype er angitt i håndbok N200 Vegbygging kap. 652. Der hvor det er beskrevet bruk av polymermodifisert bindemiddel PMB, skal denne være av type 65/105-60 iht. håndbok N200 Vegbygging, pkt. 651.1.
Utlagt tykkelse dokumenteres per dag ved forholdet tilkjørt masse/(densitet x areal), hvor densitet er massereseptens (arbeidsreseptens).
Mengden måles som prosjektert areal målt midt i laget med skråning 1:1. Enhet: m2
Klebing er medtatt i prosess 65.4.
Materialtype og bindemiddel skal være som angitt i den spesielle beskrivelsen. Krav til materialer for aktuell massetype er angitt i håndbok N200 Vegbygging kap. 652. Der hvor det er beskrevet bruk av polymermodifisert bindemiddel PMB, skal denne være av type 65/105-60 iht. håndbok N200 Vegbygging, pkt. 651.1.
Friksjonsforholdene på ferdig dekke skal være ensartet for hele dekket og alle naturlig avgrensede områder, med minimum friksjonskoeffisient som angitt i håndbok N200 Vegbygging, pkt. 650.92.
Utlagt tykkelse dokumenteres per dag ved forholdet tilkjørt masse/(densitet x areal), hvor densitet er massereseptens (arbeidsreseptens).
Mengden måles som prosjektert areal målt midt i laget med skråning 1:1. Enhet: m2
Mengden måles som prosjektert behandlet areal. Enhet: m2
Omfatter levering og arbeider med armering av asfaltdekker Materialer og arbeider til ekstra klebing på utlagt armering, utover det som er medtatt i prosess 65.4, skal være inkludert i enhetsprisen. Ekstra arbeider for avstrøing med asfalt på utlagt armering skal være inkludert i enhetsprisen. Medgått asfalt til avstrøingen måles under aktuell prosess for asfaltmasse.
Armeringstype og krav til materialer er angitt i den spesielle beskrivelsen.
Ekstra klebing på armeringen skal påføres i begge retninger. Øvrige krav til utførelse er angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert armert areal. Enhet: m2
Omfatter levering og påføring av klebemiddel før legging av asfalt.
Hele det aktuelle arealet skal være jevnt klebet og det skal ikke klebes utenfor det daglige leggearealet. Klebing skal utføres med et forbruk tilpasset dekkets overflatestruktur slik at flekker uten klebemiddel ikke oppstår, og samtidig sikrer god heft mellom lagene. Påført mengde skal være minimum 0,10 kg/m2 restbindemiddel, ved ev. lavere behov skal dette avtales med byggherren.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter levering og arbeider med nye betongdekker så som utlegging, avretting og etterbehandling etc. inklusive forskaling og fugearbeider.
Omfatter også levering og arbeider med dekker av belegningsstein og heller av betong, og dekker av naturstein.
Dekker av betong skal utføres som angitt i den spesielle beskrivelsen. Betongarbeidene skal utføres etter bestemmelsene i NS-EN 206-1 Betong del 1 Spesifikasjon, egenskaper og samsvar, og NS-EN 13670 Utførelse av betongkonstruksjoner.
Dekker av belegningsstein og heller av betong, samt dekker av naturstein, skal utføres som angitt i håndbok N200 Vegbygging, kap. 67.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter levering, utlegging, avretting og etterbehandling av uarmert betongdekke i angitt tykkelse, inklusive forskaling og eventuelt foreskrevet glidesjikt, men eksklusive fugearbeid.
Det skal nyttes betong med trykkfasthet og etter miljø- og kontrollklasse som angitt. Betong utføres som angitt i den spesielle beskrivelsen.
Det skal ved forhåndsprøving påvises at den foreskrevne trykkfasthet oppnås med tilstrekkelig margin for spredning i trykkfastheten. Det skal utføres prøvestøp med det valgte utstyr for å kunne påvise akseptabelt resultat med den valgte utstyrs- / materialkombinasjon. Steininnholdet i betongen skal være så høyt som utleggerutstyret tillater m.h.p. komprimering og avretting. Andelen av tilslagskorn mindre enn 4 mm skal ikke overstige 42 %. Betongen skal være frostbestandig.
Underlaget skal rengjøres og fuktes før betongen legges ut. Betongproduksjonen skal foregå slik at temperaturen på den ferske betongen ikke er høyere enn nødvendig.
Så snart betongen er ferdig utstøpt, skal jevnhet kontrolleres med en 3 m lang rettholt. Ujevnheter større enn 4 mm skal straks jevnes ut, ev. med ny bearbeiding med maskinene. Eventuelle former eller sideforskaling skal være tilstrekkelig stive og understøttet til at de kan bære maskinene uten å gi nedbøyning over 2 mm. Formene skal være utlagt i tilstrekkelig lengde for 2 timers kontinuerlig støp foran støpestedet. De skal ikke fjernes eller løsnes før betongen er tilstrekkelig sterk så dekkets kanter ikke skades. De skal tidligst løsnes 20 timer etter at betongen er ferdig bearbeidet, bortsett fra der det er nødvendig for saging av fuger.
Etter ferdig komprimering skal dekket kostes med en stiv kost som etterlater 2-3 mm dype riller i overflaten. Kostingen skal gjøres på slikt tidspunkt at rillene ikke flyter sammen. Snarest mulig etter kostingen skal dekket beskyttes mot uttørking ved at overflaten påsprøytes en godkjent membranherdner 0,4-0,5 l/m2 (ikke voksholdig). Membranherdneren skal være pigmentert. Etter at betongen er bundet av skal dekket holdes fuktig minst 3 dager.
Dersom værforholdene tilsier det, skal det etter støpemaskinen følge rulletak som skal beskytte det nylagte dekke mot regn og sol. Rulletakets lengde skal minst kunne dekke 2 timers kontinuerlig støp. Sprekker og riss som skyldes feil i utførelsen av arbeidene skal utbedres etter metode godkjent av byggherren.
Dekket skal ikke trafikkeres med kjøretøyer før tidligst etter oppnådd fasthet > 35 MPa. Akseltrykket skal da ikke overskride 2,5 tonn. Dekket skal ikke trafikkeres eller belastes slik at membranherdneren skades eller at dekkets bæreevne på noe punkt overskrides.
På det ferdige dekket skal ingen ujevnheter være over 4,0 mm målt med 3 m lang rettholt. Det skal være maks. 15 ujevnheter større enn 3,0 mm pr. 100 m feltlengde. Ved fuger skal høydeforskjellen mellom platekantene være høyst 2 mm. Avvik fra prosjektert høyde på det ferdige dekket skal være innenfor +/- 10 mm. Avvik fra prosjektert bredde skal være innenfor + 200 mm og - 0 mm. Gjennomsnitt dekketykkelse skal minst være som prosjektert. Enkeltverdier skal ikke underskride prosjektert tykkelse med mer enn 10 mm.
Det skal utføres forhåndsprøvinger, driftskontroll og materialkontroll.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter levering, utlegging, avretting og etterbehandling av armert betongdekke i angitt tykkelse inklusive forskaling, armering og eventuelt foreskrevet glidesjikt, men eksklusive fugearbeid.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter levering og arbeider med langsgående fuger inklusive forankringsjern og eventuelle dybler, ferdig forseglet i henhold til planene.
Som forankringsjern skal brukes 800 mm lange stenger av kamstål B500NC med diameter 10 mm.
Langsgående fuger utføres alltid som vinkelendringsfuger med forankring over fugen. Ved utstøping av ett felt om gangen, påstrykes den vertikale flate bitumen eller annet hefthindrende middel før neste felt støpes inntil. Fugekantene avrundes under støpingen, 5-6 mm radius.
Forankringsjern plasseres midt i dekket med c/c 1000 mm. 400 mm av stengene støpes inn i første felt og 400 mm i andre felt. Forankringsjern skal ikke bøyes.
Når dekket støpes i full bredde skal det sages eller det vibreres et midlertidig fugeinnlegg under støping. Forankringsjern med lengde 800 mm skal legges inn som beskrevet ovenfor.
Mengden måles som prosjektert lengde fuge. Enhet: m
Omfatter levering og arbeider med tversgående ekspansjonsfuger, inklusive eventuelle foreskrevne dybler.
Mengden måles som prosjektert lengde fuge. Enhet: m.
Omfatter levering og arbeider med tversgående fuger som kontraksjonsfuger, inklusive foreskrevne dybler.
Det skal under støping legges inn dybler av glattstål S 235 JO eller JR, diameter 25 mm, lengde 500 mm. Dyblene skal ha coating av varm bitumen 35/50 - 50/70, eller dekkes av plasthylse ca 0,3 mm, i minst halve lengden + 50 mm.
Tverrfuger skal stå vinkelrett på langsgående fuger med mindre skråfuger er spesifisert. Utlegging av dybler i tverrfugene skal utføres maskinelt med en dybelutlegger eller v.hj.a. forhåndsplasserte dybelkurver. Dyblene skal ligge parallelt med dekkets senterlinje i lengderetningen med c/c 300 mm, og normalt i dekkets midtre plan etter slitasje. Toleransen av dyblenes parallellitet i forhold til overflate og senterlinje skal være maks 4 %. Toleransen vertikalt +/- 20 mm og horisontalt +/- 30 mm.
Saging av fuger utføres som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert lengde fuge. Enhet: m
Omfatter levering og arbeider med tversgående vinkelendringsfuger inklusive foreskreven ekstra armering.
Til forankring i vinkelendringsfugene skal det brukes 800 mm lange kamstål B500NC med diameter 10 mm, c/c 300 mm.
Tverrfuger skal stå vinkelrett på langsgående fuger. Senterlinje for forankringene skal være i dekkets midtre plan etter slitasje. Saging av fuger utføres som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert lengde fuge. Enhet: m
Omfatter levering og arbeider med legging av valsebetong.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter levering og arbeider med legging av belegningsstein og heller, inklusive for- og etterarbeider.
For krav til materialer og utførelse, se håndbok N200 Vegbygging, kap. 67.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter levering og arbeider med belegninger utenfor kjørebanen, så som belegning på skuldre og fortau/gangbane, trafikkøy eventuelt med oppfyllingsmasser, dekkefornyelse, ledelinjer i gategrunn etc. inklusive varmekabelanlegg.
For krav til belegningsstein og heller, se håndbok N200 Vegbygging, kap. 67.
Mengden måles som prosjektert areal Enhet: m2
Omfatter levering og arbeider med belegninger på skuldre.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter levering og arbeider med belegninger på fortau, gangbaner og trafikkøyer inkl. sentraløy i rundkjøring og skulder i tunnel.
Som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter levering og arbeider med asfaltdekke på fortau, gangbaner og trafikkøyer (inkl. sentraløy i rundkjøring og skulder i tunnel). Dekketype og forbruk i kg pr m2 eller tykkelse i mm er angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter levering og arbeider med steindekke, betongheller etc. på fortau, gangbaner og trafikkøyer inkl. sentraløy i rundkjøring. Omfatter også levering og arbeider med fiberduk og sandpute under steindekket.
Mengden måles som prosjektert areal i horisontalprojeksjon. Enhet: m2
Omfatter levering og arbeider med øvrige dekketyper på fortau, gangbaner og trafikkøyer (inkl. sentraløy i rundkjøring).
Mengden måles som prosjektert areal i horisontalprojeksjon. Enhet: m2
Omfatter levering og arbeider med betong på skulder i tunnel.
Det skal anvendes normalvektsbetong i henhold til håndbok R762 Prosesskode 2, prosess 84.41, 84.45 og 84.46. Forøvrig som prosess 84.4 b)-e).
Toleranser skal være som for tilliggende kjørefelt.
Mengden måles som prosjektert areal i horisontalprojeksjon. Enhet: m2
Omfatter levering og arbeider med oppfyllingsmasser på trafikkøyer inkl. sentraløy i rundkjøring.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter levering og arbeider med varmekabler i fortau, gangbaner, trapper og gangfelt, tilknytning til strømnettet etc.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter levering og arbeider med ledelinjer i gategrunn for å etablere standardiserte følbare overflater på gangareal, inklusiv merkostnader ved tilpasninger til tilstøtende overflater/belegg.
Som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert areal ledelinje. Enhet: m2
Omfatter levering og arbeider med bygging av murer av naturstein, plasstøpt betong, betongelementer, steinkurver, armert jord, m.v., inklusive ev. forblending og mønsterforskaling.
Entreprenøren må selv vurdere eventuelle behov for mellomlagring innenfor det som tillates på anlegget eller på områder til egen disposisjon, og inkludere kostnadene for dette i enhetsprisen.
Alle murer skal fundamenteres på ikke telefarlig og stabilt underlag. Fundament i telefarlige løsmasser skal være masseutskiftet og avrettet med drenerende masser.
Til tilbakefylling skal det brukes ikke telefarlige materialer i den avstand fra murfronten som er vist i planene. Disse materialene skal tilfredsstille filterkravene mot bakenforliggende jord, eventuelt ved anvendelse av eget filterlag eller fiberduk.
Masser til fundament skal være ikke telefarlige.
Fiberduk skal tilfredsstille kravene angitt gjennom sertifiseringsordningen NorGeoSpec 2012 for den aktuelle bruksklassen og være registrert under denne ordningen eller 3dje parts verifisering til samme kvalitetsnivå. Bruksklasse for fiberduk skal være som angitt i den spesielle beskrivelsen.
Tilbakefyllingsmasser skal legges ut og komprimeres lagvis. Eventuelle større steiner i tilbakefyllingsmassene skal anordnes slik at de ikke gir et punktvis trykk eller kiles mot steiner i muren.
For tilbakefylling i skjæringssider foreskrives eventuell komprimering i den spesielle beskrivelsen. For tilbakefylling og fundament i fylling er kravene til komprimering som for fyllingen forøvrig, utført med utstyr som ikke skader konstruksjonen.
Mengden måles som prosjektert flate. Flatens nedre begrensning er underkant av betongsåle der betongsåle er brukt, ev. underkant av murens nederste stein, kurv eller betongelement der betongsåle ikke er brukt. Flatens øvre begrensning er topp av mur ved murens fremre kant. Ved topp av mur måles ikke flater som er horisontale, skrånende eller avrundede bakover fra murens fremre kant. Enhet: m2
Omfatter graving, sprengning og pigging i nødvendig utstrekning for å gi plass til mur, fundament og bakfyll iht. planene. Omfatter også ev. avstempling eller spunt. Omfatter også opplasting, transport og utlegging av overskuddsmasser fra graving, sprengning, pigging og rensk.
Omfatter også levering av og arbeider med fundament under mur, betongsåle der dette er aktuelt, fuging og bakstøp inkl. armering.
Omfatter også levering, utsortering, opplasting og transport av stein fra lager eller sidetak, samt oppføring av mur.
Omfatter også levering og arbeider med tilbakefylling, fiberduk og drenering.
Uttak i skjæring og tunnel av stein til mur, inkl. transport til lager for videre bearbeiding, er medtatt under hovedprosess 2 og 3. Uttak fra sidetak av stein til mur er medtatt under hovedprosess 2.
Krav til steintype og størrelse/form som angitt. Steinen skal være av slik kvalitet at den tåler håndtering under opplasting, transport og muring. Steinen skal også tåle de belastningene som vil oppstå i muren.
Hver stein skal ligge støtt i muren, med tilnærmet horisontale fuger og muren skal bygges i forband. Det skal ikke være gjennomgående vertikale fuger.
Muren skal være uten svanker og kuler. Avvik fra prosjektert høyde topp mur skal ikke overstige +/- 100 mm.
Mengden måles som prosjektert flate. Flatens nedre begrensning er underkant av betongsåle der betongsåle er brukt, ev. underkant av murens nederste stein der betongsåle ikke er brukt. Flatens øvre begrensning er topp av mur ved murens fremre kant. Ved topp av mur måles ikke flater som er horisontale, skrånende eller avrundede bakover fra murens fremre kant. Enhet: m2
Omfatter pigging og sprengningsarbeider, utover sprengning utført under prosess 22, for å gi plass til mur, fundament og bakfyll iht. planene. Omfatter også driftsrensk og sikringsrens, samt forsvarlig dekning, varsling og andre tiltak som er nødvendige for å unngå skader.
Omfatter også opplasting, transport og utlegging av overskuddsmasser fra sprengning, driftsrensk, sikringsrensk og pigging.
Ev. bergsikring med sprøytebetong eller bergbolter er medtatt under prosess 23.
Før boring starter skal det være forskriftsmessig og forsvarlig rensket, sikret og kontrollert mot gjenstående ladninger og deler av ladning. Med forsvarlig rensk menes også manuell rensk med f. eks. krafse eller kost, og spylerensk med luft og blåserør.
Utførelse for øvrig skal være iht. håndbok R761, prosess 22.
Mengden måles som prosjektert fast volum. Bergdybder mindre enn 1,0 m regnes som 1,0 m. Enhet: m3
Omfatter graving i nødvendig utstrekning for å gi plass til mur, fundament og bakfyll iht. planene, samt eventuell avstempling eller spunt. Omfatter også rensk av bergoverflaten etter at berget er avdekket. Omfatter også opplasting, transport og utlegging av overskuddsmasser fra graving og bergrensk.
Berget skal renskes slik at ev. boring kan utføres i tråd med eksplosivforskriftens krav.
Mengden måles som prosjektert fast volum. Fjernede overskuddsmasser og masser fra rensk måles ikke, men er medregnet i enhetsprisen for graving. Enhet: m3
Omfatter materialer og arbeider med oppfylling til underkant av murens nederste stein, ev. underkant av betongsåle der betongsåle brukes.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter forskaling, armering, betong, utstøping og avretting av betongsåle.
Forskaling, armering og betong skal være i samsvar med håndbok R762 Prosesskode 2, prosessene 84.2, 84.3 og 84.4. Se for øvrig den spesielle beskrivelsen.
Utførelsen i forbindelse med betongarbeider skal tilfredsstille kravene til utførelsesklasse 2 i NS-EN 13670+NA.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter levering og legging av fiberduk.
Bruksklasse for fiberduk skal være som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert areal belagt med fiberduk. Overlapp i skjøter måles ikke for oppgjør. Enhet: m2.
Omfatter utsortering, opplasting og transport, samt levering hvis aktuelt, av naturstein fra lager eller sidetak, inkludert oppmuring. Omfatter også fuging hvis angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert flate. Flatens nedre begrensning er underkant av murens nederste stein. Flatens øvre begrensning er topp av mur ved murens fremre kant. Ved topp av mur måles ikke flater som er horisontale, skrånende eller avrundede bakover fra murens fremre kant. Enhet: m2
Omfatter utsortering, opplasting og transport av stein fra lager eller sidetak, samt oppmuring av naturstein. Omfatter også fuging hvis angitt i den spesielle beskrivelsen.
Uttak i skjæring og tunnel av stein til mur, inkl. transport til lager for videre bearbeiding, er medtatt under hovedprosess 2 og 3. Uttak fra sidetak av stein til mur er medtatt under hovedprosess 2.
Omfatter levering og oppmuring av naturstein. Omfatter også fuging hvis angitt i den spesielle beskrivelsen.
Omfatter tilbakefylling mot mur over underkant av betongsåle der betongsåle er brukt, ev. underkant av murens nederste stein der betongsåle ikke er brukt.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter levering og arbeider med drenering av mur som angitt.
Kostnad angis som rund sum. Enhet: RS
Omfatter graving, sprengning og pigging i nødvendig utstrekning for å gi plass til mur, fundament og tilbakefylling iht. planene, og ev. avstempling eller spunt, samt opplasting, transport og utlegging av overskuddsmasser fra graving, sprengning, pigging og rensk. Omfatter også oppfylling under muren, tilbakefylling, frostsikring og drenering. Omfatter også forskaling, armering og betongl for mur og såle av plasstøpt betong.
Materialer, utførelse og kontroll skal tilfredsstille kravene til utførelsesklasse 2 i NS-EN 13670+NA Det vises til den spesielle beskrivelsen.
Der ikke annet er angitt, kan det benyttes forskaling av horisontalt liggende tykkelsesdimensjonerte bord eller av lemmer av bord min. 1,5 m lange, lagt i forbandt med horisontal bordretning.
Forskaling, armering og betong skal være i samsvar med håndbok R762 Prosesskode 2, prosessene 84.2, 84.3 og 84.4.
Utførelsen i forbindelse med betongarbeider skal tilfredsstille kravene til utførelsesklasse 2 i NS-EN 13670+NA.
Tillatt avvik fra prosjektert murfront er +/- 50 mm. Tillatt avvik på tykkelse er + 50 og - 20 mm, dog maksimalt 10 % av tykkelsen. Tillatt overflateavvik er 15 mm målt med 4,0 m rettholt.
Mengden måles som prosjektert flate. Flatens nedre begrensning er underkant av betongsåle. Flatens øvre begrensning er topp av mur ved murens fremre kant. Ved topp av mur måles ikke flater som er horisontale, skrånende eller avrundede bakover fra murens fremre kant. Enhet: m2
Omfatter pigging og sprengningsarbeider, utover sprengning utført under prosess 22, for å gi plass til mur, fundament og bakfyll iht. planene. Omfatter også driftsrensk og sikringsrens, samt forsvarlig dekning, varsling og andre tiltak som er nødvendige for å unngå skader.
Omfatter også opplasting, transport og utlegging av overskuddsmasser fra sprengning, driftsrensk, sikringsrensk og pigging.
Ev. bergsikring med sprøytebetong eller bergbolter er medtatt under prosess 23.
Før boring starter skal det være forskriftsmessig og forsvarlig rensket, sikret og kontrollert mot gjenstående ladninger og deler av ladning. Med forsvarlig rensk menes også manuell rensk med f. eks. krafse eller kost, og spylerensk med luft og blåserør.
Utførelse for øvrig skal være iht. håndbok R761, prosess 22.
Mengden måles som prosjektert fast volum. Bergdybder mindre enn 1,0 m regnes som 1,0 m. Enhet: m3
Omfatter graving i nødvendig utstrekning for å gi plass til mur, fundament og bakfyll iht. planene, samt eventuell avstempling eller spunt. Omfatter også rensk av bergoverflaten etter at berget er avdekket. Omfatter også opplasting, transport og utlegging av overskuddsmasser fra graving og bergrensk.
Berget skal renskes slik at ev. boring kan utføres i tråd med eksplosivforskriftens krav.
Mengden måles som prosjektert fast volum. Fjernede overskuddsmasser og masser fra rensk måles ikke, men er medregnet i enhetsprisen for graving. Enhet: m3.
Omfatter levering og legging av isolasjonsplater (XPS) som frostsikring.
Det skal brukes ekstrudert polystyren (XPS) med korttids trykkfasthet min. 500 kN/m2. Tykkelse skal være iht. den spesielle beskrivelsen.
Mengden måles som prosjektert areal av isolasjonsplater. Enhet: m2.
Omfatter forskaling for mur inkl. ev. såle eller fot.
Mengden måles som prosjektert berøringsflate mot betong. Avsteng i dilatasjonsfuger måles som 1,5 m2 forskaling pr. m2 avsteng. Enhet: m2
Omfatter ferdig bundet armering med stålkvalitet og stangdiameter som angitt.
Armeringsstål måles som netto mengder etter bøyelister på grunnlag av masse per lengdeenhet etter NS 3576, uten tillegg for kapp og spill, hester, armeringsstoler, avstandsholdere etc. Skjøtejern, monteringsjern o.l. armering som entreprenøren finner å ville anvende av praktiske grunner, medregnes ikke. Enhet: tonn
Omfatter levering og utstøping av betong inkl. sårflikk og andre nødvendige etterarbeider.
Mengden måles som prosjektert anbrakt volum betong. Enhet: m3
Omfatter tilbakefylling mot mur over underkant av betongsåle.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter levering og arbeider med drenering av mur som angitt i den spesielle beskrivelsen.
Kostnad angis som rund sum. Enhet: RS
Omfatter graving, sprengning og pigging i nødvendig utstrekning for å gi plass til mur, fundament og bakfyll iht. planene, og ev. avstempling eller spunt, samt opplasting, transport og utlegging av overskuddsmasser fra graving, sprengning, pigging og rensk. Omfatter også levering og arbeider med oppfylling under muren, tilbakefylling, fiberduk, frostsikring og drenering. Omfatter også levering og arbeider med mur av betongelementer fundamentert under ferdig veg.
Forskaling, armering og betong skal være i samsvar med håndbok R762 Prosesskode 2, prosessene 84.2, 84.3 og 84.4, 84.41, 84.45 og 84.46. Forøvrig som prosess 84.4 b)-e).
Mengden måles som prosjektert flate. Flatens nedre begrensning er underkant av betongsåle der betongsåle er brukt, ev. underkant av murens nederste betongelement der betongsåle ikke er brukt. Flatens øvre begrensning er topp av mur ved murens fremre kant. Ved topp av mur måles ikke flater som er horisontale, skrånende eller avrundede bakover fra murens fremre kant. Enhet: m2
Omfatter pigging og sprengningsarbeider, utover sprengning utført under prosess 22, for å gi plass til mur, fundament og bakfyll iht. planene. Omfatter også driftsrensk og sikringsrens, samt forsvarlig dekning, varsling og andre tiltak som er nødvendige for å unngå skader.
Omfatter også opplasting, transport og utlegging av overskuddsmasser fra sprengning, driftsrensk, sikringsrensk og pigging.
Ev. bergsikring med sprøytebetong eller bergbolter er medtatt under prosess 23.
Før boring starter skal det være forskriftsmessig og forsvarlig rensket, sikret og kontrollert mot gjenstående ladninger og deler av ladning. Med forsvarlig rensk menes også manuell rensk med f. eks. krafse eller kost, og spylerensk med luft og blåserør.
Utførelse for øvrig skal være iht. håndbok R761, prosess 22.
Mengden måles som prosjektert fast volum. Bergdybder mindre enn 1,0 m regnes som 1,0 m. Enhet: m3
Omfatter graving i nødvendig utstrekning for å gi plass til mur, fundament og bakfyll iht. planene, samt eventuell avstempling eller spunt. Omfatter også rensk av bergoverflaten etter at berget er avdekket. Omfatter også opplasting, transport og utlegging av overskuddsmasser fra graving og bergrensk.
Berget skal renskes slik at ev. boring kan utføres i tråd med eksplosivforskriftens krav.
Mengden måles som prosjektert fast volum. Fjernede overskuddsmasser og masser fra rensk måles ikke, men er medregnet i enhetsprisen for graving. Enhet: m3.
Omfatter levering og legging av ekstrudert polystyren (XPS) eller annet egnet materiale som frostsikring.
Det skal brukes ekstrudert polystyren (XPS) med korttids trykkfasthet min. 500 kN/m2. Tykkelse skal være iht. den spesielle beskrivelsen.
Mengden måles som prosjektert areal av plater til frostsikring. Enhet: m2
Omfatter forskaling, armering, betong, utstøping og avretting av betongsåle.
Forskaling, armering og betong skal være i samsvar med håndbok R762 Prosesskode 2, prosessene 84.2, 84.3 og 84.4. Det vises til den spesielle beskrivelsen.
Utførelsen i forbindelse med betongarbeider skal tilfredsstille kravene til utførelsesklasse 2 i NS-EN 13670+NA.
Mengden måles som prosjektert anbrakt volum av betong. Enhet: m3
Omfatter levering og legging av fiberduk.
Bruksklasse for fiberduk skal være som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert areal belagt med fiberduk. Overlapp i skjøter måles ikke for oppgjør. Enhet: m2.
Omfatter levering og oppsetting av betongelementer inkludert eventuelle fugearbeider.
Mengden måles som prosjektert flate. Flatens nedre begrensning er underkant av murens nederste betongelement. Flatens øvre begrensning er topp av mur ved murens fremre kant. Ved topp av mur måles ikke flater som er horisontale, skrånende eller avrundede bakover fra murens fremre kant. Enhet: m2
Omfatter tilbakefylling mot mur over underkant av betongsåle der betongsåle er brukt, ev. underkant av murens nederste betongelement der betongsåle ikke er brukt.
Mengden måles som prosjektert anbrakt volum.. Enhet: m3
Omfatter levering og arbeider med drenering av mur som angitt.
Kostnad angis som rund sum. Enhet: RS
Omfatter graving, sprengning og pigging i nødvendig utstrekning for å gi plass til mur, fundament og bakfyll iht. planene, og ev. avstempling eller spunt, samt opplasting, transport og utlegging av overskuddsmasser fra graving, sprengning, pigging og rensk. Omfatter også levering og arbeider med oppfylling under muren, tilbakefylling, fiberduk, isolasjon og drenering. Omfatter også levering og fylling av kurver med steinmaterialer, inkludert oppsetting.
Kornstørrelsen til steinmaterialene og materialer i kurvene skal være som angitt i den spesielle beskrivelsen.
Kurvene skal holdes oppspent under fylling og skal pakkes godt, til nettingen strammer rundt alle sidene.
Mengden måles som prosjektert flate. Flatens nedre begrensning er underkant av betongsåle der betongsåle er brukt, ev. underkant av murens nedre kurv der betongsåle ikke er brukt. Flatens øvre begrensning er topp av mur ved murens fremre kant. Ved topp av mur måles ikke flater som er horisontale, skrånende eller avrundede bakover fra murens fremre kant. Enhet: m2
Omfatter pigging og sprengningsarbeider, utover sprengning utført under prosess 22, for å gi plass til mur, fundament og bakfyll iht. planene.
Omfatter også driftsrensk og sikringsrens, samt forsvarlig dekning, varsling og andre tiltak som er nødvendige for å unngå skader.
Omfatter også opplasting, transport og utlegging av overskuddsmasser fra sprengning, driftsrensk, sikringsrensk og pigging.
Ev. bergsikring med sprøytebetong eller bergbolter er medtatt under prosess 23.
Før boring starter skal det være forskriftsmessig og forsvarlig rensket, sikret og kontrollert mot gjenstående ladninger og deler av ladning. Med forsvarlig rensk menes også manuell rensk med f. eks. krafse eller kost, og spylerensk med luft og blåserør.
Utførelse for øvrig skal være iht. håndbok R761, prosess 22.
Mengden måles som prosjektert fast volum. Bergdybder mindre enn 1,0 m regnes som 1,0 m. Enhet: m3
Omfatter graving i nødvendig utstrekning for å gi plass til mur, fundament og bakfyll iht. planene, samt eventuell avstempling eller spunt. Omfatter også rensk av bergoverflaten etter at berget er avdekket. Omfatter også opplasting, transport og utlegging av overskuddsmasser fra graving og bergrensk.
Berget skal renskes slik at ev. boring kan utføres i tråd med eksplosivforskriftens krav.
Mengden måles som prosjektert fast volum. Fjernede overskuddsmasser og masser fra rensk måles ikke, men er medregnet i enhetsprisen for graving. Enhet: m3
Omfatter forskaling, armering, betong, utstøping og avretting av betongsåle.
Forskaling, armering og betong skal være i samsvar med håndbok R762 Prosesskode 2, prosessene 84.2, 84.3 og 84.4. Det vises til den spesielle beskrivelsen.
Utførelsen i forbindelse med betongarbeider skal tilfredsstille kravene til utførelsesklasse 2 i NS-EN 13670+NA.
Mengden måles som prosjektert anbrakt volum av betong. Enhet: m3
Omfatter levering og legging av fiberduk.
Bruksklasse for fiberduk skal være som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert areal belagt med fiberduk. Overlapp i skjøter måles ikke for oppgjør. Enhet: m2
Omfatter levering og fylling av kurver med steinmaterialer, inkludert oppsetting.
Mengden måles som prosjektert flate. Flatens nedre begrensning er underkant av murens nederste kurv. Flatens øvre begrensning er topp av mur ved murens fremre kant. Ved topp av mur måles ikke flater som er horisontale, skrånende eller avrundede bakover fra murens fremre kant. Enhet: m2
Omfatter tilbakefylling mot mur over underkant av betongsåle der betongsåle er brukt, ev. underkant av murens nederste kurv der betongsåle ikke er brukt.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter levering og arbeider med drenering av mur som angitt.
Kostnad angis som rund sum. Enhet: RS
Omfatter forblending av plasstøpt betong med andre materialer eller ved særlig utforming av betongflaten ved mønsterforskaling.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter levering og arbeider med oppføring av mur av armert jord.
Mengden måles som prosjektert flate, regnet fra underkant såle til topp mur. Enhet: m2
Omfatter fundamentering, levering og oppsetting samt eventuell telesikring av støyskjermer.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter levering og arbeider med fundamentering av støyskjermer.
Mengden måles som antall prosjekterte fundamenter. Enhet: stk
Omfatter nødvendig graving (boring), forskaling, armering og utstøping (ev. prefabrikerte fundamenter) samt tilbakefylling og komprimering av ikke telefarlige masser rundt fundamentet, nødvendig oppfylling til underkant skjerm og borttransport av overflødige masser.
Dersom ikke annet er angitt, skal betongkvaliteten være B30 og eventuelle bolter galvaniserte.
Tillatt avvik fra teoretisk overkant fundament på den type der bolter til feste av søyle benyttes, er +/- 15 mm. Fundamentet skal stå i lodd.
Mengden måles som antall prosjekterte fundamenter. Enhet: stk
Omfatter sprengning, forskaling, armering og utstøping av fundament i berg, samt nødvendig tilbakefylling og borttransport av overflødige masser.
Betongkvaliteten skal være B30 og eventuelle bolter galvaniserte.
Mengden måles som antall prosjekterte fundamenter. Enhet: stk
Omfatter levering og oppsetting av søyler i betong, tre og stål.
Mengden måles som antall prosjekterte søyler. Enhet: stk
Betongsøyler skal ha betongkvalitet som angitt i den spesielle beskrivelsen.
Mengden måles som antall prosjekterte søyler. Enhet: stk
Tresøylene skal være trykkimpregnert (olje- eller saltimpregnert), eller materialer med tilsvarende holdbarhet og styrke.
Mengden måles som antall prosjekterte søyler. Enhet: stk
Omfatter levering og oppsetting av stålsøyler (IPE).
Stålsøylene skal ha min. 65 µm galvanisering, hvis intet annet er angitt.
Mengden måles som antall prosjekterte søyler. Enhet: stk
Omfatter levering og oppsetting av skjermvegger, eksklusive fundamenteringsarbeider og søyler.
For utførelse vises til planene og den spesielle beskrivelsen. Veggen må være tett og slutte godt til bakken.
Tillatt avvik fra prosjektert overkant vegg +/- 50 mm og avstand fra prosjektert senterlinje +/- 100 mm. Over en strekning på 4 m skal avvik fra jevn linje ikke overstige 15 mm i høyde og sideretning. Karakteristiske linjer på skjermveggen skal ikke oppvise knekker eller høydeforskjeller ved søylene. Veggen skal stå i lodd.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter levering og oppsetting av skjermvegger i betong.
Krav til veggens dimensjoner, betongkvalitet og armering er angitt i planene og/eller den spesielle beskrivelsen.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter levering og oppsetting av skjermvegger i tre.
Alle trematerialer skal være trykkimpregnerte (oljeimpregnerte), eller materialer med tilsvarende holdbarhet og styrke. Alle trådstifter og bolter skal være galvaniserte.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter levering av materialer og arbeider med telesikring av fundamenter og skjermvegg i betong.
Mengden måles som lengde utført telesikring. Enhet: m
Omfatter levering av materialer og arbeider for telesikring av fundament som ikke skal føres ned til frostfri dybde eller berg.
Isolasjon skal være 50 mm XPS med trykkfasthet minimum 0,3 N/mm².
Isolasjonen skal legges på en avrettet gruspute og føres til 1,0 m utenfor fundamentfoten.
Mengden måles som prosjektert antall telesikrede fundamenter. Enhet: stk
Omfatter graving av grøft 150 x 150 mm under skjermveggen og mellom fundamentene. Videre levering og pålegging av plastvinkelplater på hver side av skjermen i henhold til planene. Overflødige masser disponeres på stedet.
Mengden måles som lengde utført telesikring. Enhet: m
Omfatter levering av materialer til og arbeider med fasadeisolering.
Mengden måles som utført areal fasadeisolering. Enhet: m2
Omfatter bygging av toaletter som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert antall toaletter. Enhet: stk
Omfatter bygging av leskur som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert antall leskur. Enhet: stk
Omfatter bygging av servicebygg som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert antall servicebygg. Enhet: stk
Omfatter bygging av bomstasjoner som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert antall stasjoner. Enhet: stk
Omfatter levering av materialer til og arbeider med grøntarealer og skråninger.
Kostnad angis som rund sum. Enhet: RS
Omfatter nødvendige arbeider for å bringe jordskråninger og områder i jord under grøntarealer innenfor toleranser gitt nedenfor, dersom det er behov for bedre jevnhet enn det som oppnås etter prosess 25. Her inngår ekstra graving, lasting, transport, utlegging og planering av masser til eller fra de nevnte områder, i den utstrekning dette ikke inngår i hovedprosess 2.
Ved tilføring av masser skal det brukes masser som blir like stabile som områdene forøvrig.
Tillatt avvik fra prosjektert profil +/- 100 mm for jordskråninger, hvis de ellers er uten skjemmende svanker og kuler.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter løsing av jord. Omfanget avtales med byggherren på grunnlag av befaring.
Naturlig lagret jord eller underbygging av jord som er blitt pakket, skal løses med egnet utstyr før andre lag utlegges. Løsingsmetode angis i den spesielle beskrivelsen. Bearbeidelsen skal skje mens jorden er passe fuktig, og jorden skal løses i den dybde som er nødvendig for de angitte vekster. Sammenpakking av undergrunn eller underbygging mellom løsning av jord og påføring av påfølgende lag skal unngås.
Mengden måles som utført areal. Enhet: m2
Omfatter rydding, justering og ev. ordning av ytterflaten for å oppnå stabil steinfyllings-skråning. Her inngår ekstra graving, lasting, transport, utlegging og planering av masser til eller fra de nevnte områder, i den utstrekning dette ikke inngår i hovedprosess 2.
Angitt fyllingsskråning skal holdes uten vesentlig avvik, og uten skjemmende svanker og kuler.
Mengden måles som prosjektert areal. Enhet: m2
Tilførte masser for oppfylling av svanker skal være steinmasser.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter nødvendig ordning av ytterflaten i steinfyllingsskråning som skal utføres brattere enn 1:1,5 for å sikre en stabil skråning, der ikke stabiliteten sikres ved utslaking med andre masser.
Tillatt avvik fra prosjektert profil +/- 100 mm, hvis det ellers er uten skjemmende svanker og kuler.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter levering og utlegging av separasjonslag av geotekstil mot overbygning på åpne materialer i bunn av veggrøft, under midtdeler og grøntarealer. Utlegging av jord mv. er medtatt i prosess 25.43.
Det skal brukes geotekstil bruksklasse 3. Fiberduken skal tilfredsstille kravene angitt gjennom sertifiseringsordningen NorGeoSpec 2012 for den aktuelle bruksklassen og være registrert under denne ordningen eller 3dje parts verifisering til samme kvalitetsnivå.
Mengden måles som prosjektert areal belagt med separasjonslag. Overlapp i skjøter måles ikke for oppgjør. Enhet: m2
Omfatter tiltak som angitt i den spesielle beskrivelsen for å etablere egnet underlag for grøntanlegg på betongkonstruksjoner.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter etablering og drift av vanningsanlegg.
Kostnad angis som rund sum. Enhet: RS
Omfatter levering og arbeider med utlegging og finplanering av jord, bearbeiding av jord, jordforbedring og gjødsling. Omfatter også fjerning av ugras i perioden fra utlegging av jord og fram til såing/planting.
Som matjord menes det øvre jordlaget på dyrket mark som skiller seg fra dypere lag ved å inneholde mold. Som vekstjord menes jord med en slik sammensetning av mineralsk og organisk materiale at den er godt egnet som dyrkingsmedium for planter. Som vegetasjonsdekke menes det øvre jordsjiktet av naturbunn som inneholder torv, frø, plante- og rotdeler (stedlige toppmasser).
Ferdig justert underlag for jord skal godkjennes av byggherren før utlegging kan starte. Utlegging av jord skal bare skje når denne er så tørr at strukturen ikke skades.
Klargjort overflate for tilsåing/beplantning skal ha jevne flater og skråninger. Overganger mellom forskjellige flater skal legges i jevne og myke linjer. Der hvor skråning i gras- eller planteareal skal tilsluttes veg, plass eller lignende, skal det lages en minst 0,5 m bred flate med svakt fall mellom skråning og den ovenfor eller nedenfor liggende flate. Skråningens fot og topp skal avrundes. Jordlag m.v. skal påføres med så stor overhøyde at ferdig overflate kommer i angitt høyde etter at materialet er ferdig bearbeidet og har satt seg.
Mengden måles som prosjektert areal. Enhet: m2
Gjelder stedlige toppmasser/vegetasjonsdekke og matjord med opprinnelse fra linjen, enten dette er direkte fra utgravning, fra ranker, fra mellomlager eller jordforbedret etter prosess 74.432. Omfatter opplasting, transport og utlegging i den utstrekning dette ikke inngår i prosess 25. Omfatter også fjerning av ugras i perioden fra utlegging og fram til såing/planting.
Ved planting av større trær og planter av skogplantekvalitet utføres planering etter prosess 25. Avtaking og lagring av stedlige toppmasser/vegetasjonsdekke og matjord er medtatt i prosess 21.3. Ev. bekjempelse av uønskede arter er medtatt i prosess 27.3.
Krav til tykkelse av jordlaget er følgende:
- Arealer for naturlig revegetering fra stedlige toppmasser: 50 - 100 mm vegetasjonsdekke.
- Arealer som skal tilsås som grasbakke: Minst 50 mm vekstjord eller stedlige toppmasser/vegetasjonsdekke.
- Arealer som skal tilsås som bruksplen: Minst 100 mm matjord eller vekstjord.
Stedlige toppmasser for naturlig revegetering skal legges ut løst med ujevn overflate på ruglete/løs/ujevn undergrunnsjord. Toppmasser skal ikke komprimeres.
Tillatt avvik fra prosjektert profil +/- 100 mm for ferdig overflate for gras- og planteareal.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter uttak av jordprøver med tilhørende analyse, inkludert innmåling, kartinntegning og utarbeidelse av forslag til jordforbedringstiltak.
Basert på analysene skal entreprenøren utarbeide forslag til jordforbedringstiltak, kalking og gjødsling som forelegges byggherren. Byggherren vil trenge inntil 3 uker for sin vurdering av tiltakene.
Prøvesteder foreslås av entreprenøren og avtales med byggherren. Prøvene skal fortrinnsvis tas om høsten eller om våren. Prøvene tas fra jordlaget ned til ca. 200 mm dybde. Prøvene skal ikke inneholde undergrunnsjord. Prøvene tas med jordbor. En prøve består av minst 9 stikk med jordboret. Jorda fra de enkelte stikk blandes og fylles i prøveeske som tar 0,5 liter. I samme jordprøve skal det ikke være blandet ulike jordarter.
Kopi av kart med inntegning av prøvesteder sendes sammen med prøvene til jordanalyselaboratoriet.
Mengden måles som prosjektert antall prøver. Enhet: stk
Analyser som skal utføres for hver prøve er
- pH og AL -løselige næringsstoffer (P, K, Mg, Ca og Na)
- Glødetap
- Kornfordeling med siktekurve
Analyser som skal utføres for hver prøve er
- pH og AL -løselige næringsstoffer (P, K, Mg, Ca og Na).
- Mineralsk N (Nitrat-N og ammonium-N) (i 2 M KCl)
- Syreløselig kalium (KHNO3)
- Kjeldahl N
- Glødetap
- Kornfordeling med siktekurve
Ved pH 7 eller høyere deklareres for hver prøve også
Omfatter jordforbedring og gjødsling av arealer som skal beplantes eller tilsåes Eventuell løsing av jord er medtatt i prosess 74.12.
Krav til ferdig blandet materiale skal være iht. prosess 74.44. Det skal benyttes en klorfattig NPK-gjødseltype. Til ev. kalking skal det brukes granulert kalk eller kalksteinsmel, se for øvrig den spesielle beskrivelsen.
Generelt gjelder at gjødselsmengden skal blandes med jord på en slik måte at det oppnås jevn fordeling.
Mengden måles som prosjektert areal av bearbeidet overflate. Enhet: m2
Omfatter jordforbedring ved blanding av ulik jord eller blanding av jord med sand, leire eller organiske materialer. Det angis spesielt hvilke masser fra anlegget som inngår og hvilke masser som entreprenøren må tilføre utenfra.
Krav til ferdig blandet materiale er angitt i den spesielle beskrivelsen.
Det skal velges en metode som gir en jevn blanding. Metode for blanding skal forelegges byggherren.
Mengden måles som utført volum av ferdig blandet jord. Enhet: m3
Omfatter levering og innblanding av jordforbedringsmiddel som sand, leire eller organisk materiale på utlagt/eksisterende jord. Omfatter også etterfølgende finplanering.
Type av jordforbedringsmiddel og mengde av materialer som skal innblandes, skal være som angitt i den spesielle beskrivelsen.
Jordforbedringsmiddelet legges ut og blandes inn ved fresing/ pløying til det oppnås en jevn fordeling.
Mengden måles som utført areal. Enhet: m2
Omfatter levering og utlegging av kalk på arealer for tilsåing og beplantning.
Utføres med 400 kg per 1000 m2.
Mengden måles som utført areal. Enhet: m2
Omfatter levering og utlegging av gjødsel på arealer for tilsåing og beplantning.
Utføres med 5-10 kg N/1000 m2.
Mengden måles som utført areal. Enhet: m2
Omfatter levering, deklarering, analyse, blanding, utlegging og finplanering av vekstjord. Jorddybde skal være som angitt i den spesielle beskrivelsen.
Eventuelt tettelag over steinfylling er medtatt i prosess 25.43.
Det skal leveres oppdaterte fullstendige analyser av den tilbudte jorda i god tid før bestilling av jord.
Mineraljord skal virke som basisjordblanding for innblanding av organisk materiale for to typer vekstjord.
Det skal minimum nyttes 50 vekt % naturlige løsmasser i jordblandingene av den mineralske delen. Basisjordblandingen i henhold til siktekurven skal være siltig sand, lettleire eller sandig lettleire, se Figur 74.2 og 74.3.
Jordblandingene skal ikke inneholde spiredyktig ugrasfrø eller rotdeler av ugras.
Alle kompostmaterialer som nyttes skal ha lavere C/N-forhold enn 30. Torv kan benyttes i moldholdig vekstjord dersom det viser seg vanskelig å tilfredsstille kravene til organisk innhold og kjemiske egenskaper bare med innblanding av kompostprodukter.
Jorda skal være homogent blandet.
Vekstjorda skal deklareres som vekstjord i henhold til Norsk Standard 2890, tillegg B tabell B3 inklusive valgfrie deklarasjoner.
Jorda skal tilfredsstille kravene vist i figur 74.1. I tillegg skal total organisk karbon (TOC) i jord bestemmes.
Analysene skal omfatte
- pH og Al -løselige næringsstoffer (P, K, Mg, Ca og Na).
- Mineralsk N (Nitrat-N og ammonium-N) (i 2 M KCl)
- Syreløselig kalium (KHNO3)
- Kjeldahl N
- Glødetap
- Kornfordeling med siktekurve
Ved pH 7 eller høyere deklareres også
Ved innblanding av organisk materiale i vekstjorda skal det brukes materialer som minst tilfredsstiller kvalitetsklasse II i forskrift om gjødselvarer mv. av organisk opphav, og de kjemiske egenskapene til råvarene skal kunne dokumenteres i samsvar med Mattilsynets veiledning til forskrift om gjødselvarer mv. av organisk opphav.

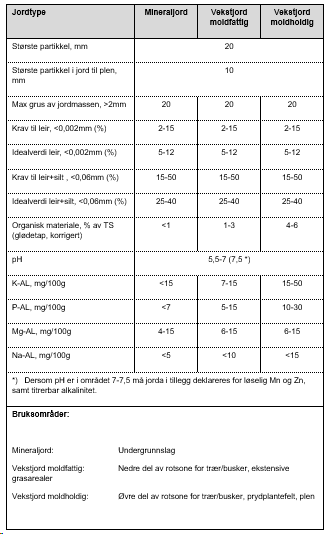

Figur 74.1 Krav til egenskaper til vekstjord

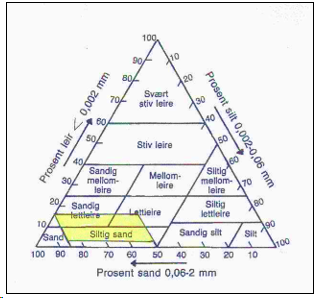

Figur 74.3 Teksturtrekant med anbefalt tekstur for anleggsjord markert med skravert felt.
Ferdig overflate for gras- og planteareal skal legges i jevne flater og skråninger. Overganger mellom forskjellige flater skal legges i jevne og myke linjer. Der hvor skråning i gras- eller planteareal skal tilsluttes veg, plass eller lignende, skal det lages en minst 0,5 m bred flate med svakt fall mellom skråning og den ovenfor eller nedenfor liggende flate. Skråningens fot og topp skal avrundes. Jordlag m.v. skal påføres med så stor overhøyde at ferdig overflate kommer i angitt høyde etter at materialet er ferdig bearbeidet og har satt seg.
Tillatt avvik fra prosjektert profil +/- 100 mm for ferdig overflate for gras- og planteareal.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter levering av materialer til og arbeider med såing av grasareal, legging av ferdig dyrket gras og midlertidig beskyttelse av skråninger.
Skjæringer og fyllinger skal tilsås så snart dette er praktisk mulig for å redusere erosjon
Mengden måles som prosjektert areal. Enhet: m2
Omfatter levering av materialer til og arbeider med tilsåing av arealer for etablering av grasbakke, grasplen og/eller blomstereng. Omfatter også midlertidig beskyttelse av skråninger.
Ugras i vekst på såflaten skal fjernes før tilsåing utføres. Hvis tidligere finplanert overflate har endret seg eller hvis overflaten er blitt tett, skal det foretas nødvendig løsing og finplanering før tilsåing utføres. Det skal sås ut den frømengde som gir de beste utviklingsmuligheter for graset ut fra frøtype og lokale vekstvilkår, hvis frømengde ikke er angitt. Etter såing skal det utføres lett nedmolding av grasfrøet.
Mengden måles som prosjektert areal. Enhet: m2
Mengden måles som prosjektert areal. Enhet: m2
Omfatter tilsåing ved sprøyting av en blanding av vann, frø, gjødsel og klebemiddel på ferdig planert areal.
Det skal i de tilfeller det ikke er fare for erosjon i vekstperioden benyttes 50 kg tørt klebemiddel og 50 kg N-P-K 15-4-12 per 1000 m2.
Nedmolding av grasfrø etter tilsåing utføres ikke ved maskinell tilsåing. Det skal ikke være større stein i overflaten enn at arealene enkelt lar seg klippe.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter levering og legging av ferdige grasremser eller grasstykker på bearbeidet overflate. Type av ferdig gras som skal benyttes, er angitt i den spesielle beskrivelsen.
Ferdig dyrket gras skal ha godt utviklet rotsystem og skal i tiden før den legges holdes i god vekst. Det skal være høyst 3 døgn mellom skjæring og legging. Graset skal ha gjennomgått to vekstsesonger og være tett og fritt for rotugras. Grasremser skal ha minst 30 mm rottykkelse og minst 300 mm bredde, og skal legges tett inntil hverandre.
Hvis tidligere finplanert overflate som grasmatten skal legges på, har endret seg, eller hvis overflaten er blitt tett, skal det utføres nødvendig løsing og finplanering før ferdig dyrket gras legges. Etter at grasmatten er lagt, skal eventuelle sprekker fylles med sand. Nødvendig vanning skal utføres til grasroten har festet seg. I bratte skråninger skal remsene/stykkene plugges fast til grunnen dersom forholdene krever det. Ved midlertidig lagring og under arbeidet skal det påses at grasmattene ikke utsettes for sol og vind. Før utlegging skal underlaget av jord gjennomvannes. Grasmattene skal legges i forbant med tette fuger og i god kontakt med underlaget. Direkte etter legging skal plenen gjennomvannes og rulles over med lett plenrull.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter midlertidig beskyttelse av skråninger mot glidning/erosjon etter at gjødselfrøblanding er påført på de områder der man finner dette påkrevet, inkludert eventuell utlegging av erosjonsnett hvis dette er angitt i den spesielle beskrivelsen. Erosjonsnettet skal fjernes når vegetasjonene har etablert seg.
Beskyttelse påføres samtidig med, eller innen 3 uker etter, såingen.
Mengden måles som utført areal beskyttet skråning. Enhet: m2
Omfatter tilsåing av arealer for grasplen, inklusiv fjerning av synlig stein i overflaten.
Grasarealene skal sås, rakes og valses. Etter siste valsing skal det være god kontakt mellom frø og jord.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter levering og planting av trær, busker og stauder, utgraving av plantehull, samt levering og utlegging av vekstjord. Med vekstjord menes jord fra linja etter prosess 74.41, 74.43 eller 74.44 med egnet kvalitet til bruk ved planting. Omfatter også levering og tilbakefylling av vekstjord i plantehullet, inkludert fjerning av overskuddsmasser. Omfatter også vanning, gjødsling og ugrasbekjempelse i forbindelse med planting og fram til overtakelse. Ev. bekjempelse av uønskede arter utover dette er medtatt i prosess 27.3.
Vanning og gjødsling i reklamasjonstiden medtas i prosess 74.7. Entreprenøren skal ved bestilling ta hensyn til det ansvar han er pålagt for skjøtsel og ut fra sin erfaring vurdere behovet for utskifting av planter. Utskifting av planter som del av skjøtsel er inkludert i prosess 74.7.
Terminologi er i henhold til Norsk Standard for planteskolevarer, NS 4400. Entreprenøren er ansvarlig for at bestilt plantemateriale blir behandlet faglig forsvarlig. Ved levering skal plantene ha en utvikling som er normal for art og alder. Plantene skal tilfredsstille krav til kvalitet, sortering, bunting, karstørrelse, merking m.v. i henhold til NS 4400. Alle planter skal ha en herkomst som er egnet for klimasonen. Plantenes herkomst skal forelegges byggherren før bestilling. I planene skal det angis om det skal benyttes barrotsplanter, pluggplanter, klumpplanter eller konteinerplanter. Barrotsplanter skal plantes om våren før bladsprett eller om høsten etter avmodning hvis ikke annet er angitt. Gjennomrotede konteinerplanter og pluggplanter kan plantes innenfor hele vekstsesongen. Klumpplanter plantes fortrinnsvis før 15. juni. Under transport og midlertidig lagring skal plantenes røtter være tildekket. Utsettes plantene for sol og vind skal hele planten dekkes til. Plantene gjødsles på bakgrunn av jordanalyse.
Ved mellomlagring skal det sørges for nødvendig jordslagning, skygging og vanning av plantene. Buntede vekster skal skilles før jordslagning. Nødvendig skjæring skal foretas. Godt løsnet jord skal fordeles til rotsystemet. Etter planting skal overflaten løses og jevnes. Etter planting skal det vannes i plantehullet samt overvannes etter fylling av jord. Det skal kontrolleres at vannet kommer plantene til gode og ikke renner unna som overflatevann.
Planteavstander måles horisontalt. Mengden måles som prosjektert antall. Enhet: stk
Det skal benyttes jord i henhold til prosess 74.44.
Jorddybde og utforming av plantehull skal være som angitt i den spesielle beskrivelsen. Trærne skal plantes slik at rothalsen er over jordoverflaten. Det må før planting komprimeres under rotklumpen slik at treet ikke synker etter planting, alltid med minimum 30 cm større diameter enn utstrekning på røttene. Jorden i bunnen og sidene skal være godt vanngjennomtrengelig. Når plantehullet er tilbakefylt til ca. 150-200 mm under terreng vannes grundig før videre oppfylling.
Mengden måles som prosjektert antall. Enhet: stk
Det skal benyttes jord i henhold til prosess 74.44..
Ved planting av store trær i forbindelse med gågater, trafikkområder etc. etableres plantehull der jordvolumet beregnes ut fra forventet levetid og størrelse på trærne. Det etterfylles med vekstjord omkring rotklumpen.
Mengden måles som prosjektert antall. Enhet: stk
Omfatter levering og utlegging av rotvennlig forsterkningslag som angitt i den spesielle beskrivelsen..
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Busker skal plantes i samme dybde som de har stått tidligere. Forøvrig gjelder samme krav til planting av busker som for trær.
Mengden måles som prosjektert antall. Enhet: stk
Det graves 0,3 m dype plantehull og tilføres 0,10 m3 vekstjord per plante under og rundt røttene. Jorden under og rundt røttene skal pakkes såvidt fast at det overalt er kontakt mellom jord og røtter. Der hvor topografien tillater det utformes terrenget over rotklumpen med helling innover mot stammen for således å øke evnen til oppfanging av overflatevann. Det skal plantes i takt med utlegging av planter og med minst mulig eksponering for sol og vind. Det skal plantes i forbant hvis ikke annet er angitt.
Minst 90 % av plantene, jevnt fordelt over feltet, skal være friske og i god vekst ved utløp av reklamasjonstid.
Mengden måles som prosjektert antall. Enhet: stk
Jord til stauder er medtatt i prosess 74.44.
Stauder skal plantes i samme dybde som de har stått tidligere. Det skal vannes ved planting.
Mengden måles som prosjektert antall. Enhet: stk
Omfatter mellomlagring, flytting fra mellomlager og utplanting av trær og busker som er gravd opp og midlertidig lagret, jf prosess 21.24. Omfatter også oppstøtting, beskyttelse mot sol og vind mv, ev. bardunering og vedlikehold som gjødsling og vanning for den tid plantene står i mellomlager.
Mengden måles som prosjektert antall. Enhet: stk
Omfatter beskyttelse av nyplantede arealer, inkl. oppstøtting og beskyttelse av busker og trær samt fjerning av beskyttelsesmarkeringen. Omfatter også bardunering av trær.
Beskyttelsesmarkering skal være tilstrekkelig solid til å vare den tid det er behov for den, og skal fjernes ved reklamasjonstidens utløp hvis annet ikke er angitt. Hvis trær skal støttes med stokker, skal disse rammes slik at hovedrøtter ikke skades. Bardunering gjøres synlig og utføres slik at barken ikke skades.
Mengden måles som prosjektert areal. Enhet: m2
Mengden måles som prosjektert antall. Enhet: stk
Mengden måles som prosjektert antall. Enhet: stk
Mengden måles som prosjektert areal. Enhet: m2
Omfatter levering og utlegging av dekkmateriale.
Dersom det benyttes bark, kompost, halm, lin eller lignende skal det deklareres i henhold til NS 2897.
Dekkmaterialet skal legges ut på svart jord, fri for ugras, lagtykkelse 80 mm. Dekkmaterialet skal ikke ligge inntil stammebark eller rothals. Utlegging skal skje på en slik måte at jordstruktur og planter ikke skades av arbeidet.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter nødvendig vanning før overtakelse. Vanning i reklamasjonstiden er medtatt i prosess 74.7. Det er entreprenørens ansvar å skaffe vann.
Vanning skal utføres slik at vesentlig veksthemming eller død på grunn av vannmangel av plantene hindres. Det skal vannes grundig ved hver vanning, dvs. minst 30 mm. Vanningen skal utføres på en slik måte at vannet ikke renner vekk, men kommer plantene til gode. Eventuell vanning skal avtales og godkjennes av byggherren før utførelse. Byggherren kan pålegge vanning uavhengig av entreprenørens plan.
Mengden måles som vannet areal (per gang). Enhet: m2
Omfatter levering og tilføring av gjødsel før overtakelse. Gjødsling i reklamasjonstiden er medtatt i prosess 74.7.
Det skal benyttes klorfri gjødsel
Mengden måles som gjødslet areal (per gang). Enhet: m2
Omfatter ugrasbekjemping før overtakelse. Ugrasbekjemping i reklamasjonstiden er medtatt i 74.7.
Det skal holdes ugrasfritt i hele plantebed og i minimum en meters diameter rundt hvert tre.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter planlegging, rapportering og utførelse av vedlikehold og skjøtsel av plantefelt og enkeltplanter i 3 år. For disse arbeidene overføres avtalen til Vegforvaltning/Drift. Skjøtsel skal omfatte materialer og arbeider i forbindelse med klipping, rydding, ugrasbekjempelse, gjødsling, ettersåing, beskjæring og vanning av gressarealer, trær, busker og stauder samt nødvendig utskifting av planter i henhold til de gitte krav.
Det skal utarbeides en detaljert plan for arbeidene. Denne skal inneholde opplysninger om gjødselmengder, ugrasbekjempelse, vanning av trær og busker, rydding, beskjæring m.v. samt tidspunkt for utførelse av de enkelte arbeidsoperasjoner. Planen skal forelegges byggherren.
Rapportering til byggherren skal skje hver 1. juni og 1. oktober for vedlikehold / skjøtsel.
Busker og trær skal til enhver tid være friske og i god vekst. Ugras skal aldri virke hemmende på kulturplantenes utvikling. Døde og svake planter skal erstattes fortløpende med planter av samme art, kultivar og herkomst som plantene de erstatter. Plantene skal ved planting ha samme størrelse og forgrening som de utgåtte plantene ville hatt ved en normal utvikling. Skjøtsel skal utføres i henhold til den godkjente plan.
Gressarealene skal til enhver tid være i god vekst og utvikling. Ved periodens utløp skal grasarealene være nyklipte og dekke minst 80 % av overflaten jevnt fordelt på feltet. Ferdig dyrket gras skal dekke minst 95 % av overflaten jevnt fordelt på feltet. For masseplanter aksepteres 10 % utgang jevnt fordelt på feltet.
For busker og trær erstattes plante for plante. Ved periodens utløp skal busker og trær være i et utviklingsstadium som er normalt for arten. Beplantningsarealene skal være fri for rotugras og holdes reine for frøugras.
Kostnad angis som rund sum. Utbetales med 1/3 per år. Enhet: RS
Omfatter planlegging, rapportering og utførelse av overgjødsling, klipping, ugressbekjempelse og ettersåing av gressarealer.
Gressarealer skal overgjødsles årlig. Gressplen skal klippes så ofte at gresset aldri er mer enn 150 mm langt. Gressbakke tilsvarende 300 mm. Klipping av arealer tilsådde med gress og blomstrende arter skal skje slik at den ikke hindrer blomstring, frøsetting og frøspredning. Ugresset skal bekjempes slik at det aldri dekker mer enn 30% av overflaten i gressbakke og 15% i gressplen. Ved utgang i gressplen på min. 0,5 m2 og i gressbakke på 2 m2 skal det ettersås så snart de klimatiske forholdene er egnet for dette.
Mengden måles som prosjektert areal. Utbetaling etter avtalt plan. Enhet: m2
Omfatter planlegging, rapportering og utførelse av overgjødsling, ugrasbekjempelse, beskjæring, vanning og sopp- og skadedyrbekjempelse av busker og masseplanter.
Plantene skal overgjødsles årlig. Ugraset skal fjernes før det virker hemmende på kulturplantenes utvikling og alltid før ugraset setter frø. Ugraset skal aldri dekke mer enn 10 % av den åpne jorden i plantefeltene. Plantefeltene skal vannes i tørkeperioder når det er fare for veksthemming eller død pga. vannmangel. Ved sopp- og skadedyrangrep som kan føre til nedsatt vekst eller utgang for enkelte plantearter eller for sammenhengende plantefelt, skal det settes inn mottiltak. Ved bruk av plantevernmidler skal byggherren kontaktes i forkant av behandlingen.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter planlegging, rapportering og utførelse av tynning av busker og trær til nærmere spesifisert avstand.
Plantene skal kuttes så langt ned mot rothalsen at de ikke etablerer seg på nytt.
Omfatter planlegging, rapportering og utførelse av overgjødsling, vanning, beskjæring, ugrasbekjempelse, sopp- og skadedyr-bekjempelse og ettersyn med oppstøtting, oppbinding og beskyttelse.
Trærne skal overgjødsles på bakgrunn av jordanalyse. Vanning skal skje i tørkeperioden og etter behov. Trærne skal beskjæres en gang i 2. år etter overtakelse. Korrigering av mekaniske skader skal foretas ved behov. Sopp- og skadedyr skal bekjempes hvis det kan redusere treets trivsel og tilvekst eller ser skjemmende ut. Oppstøtting, oppbinding og trebeskyttelse skal etterses og istandsettes ved behov. Oppbindingen skal løsnes i takt med trærnes tykkelsesvekst. Midlertidig oppstøtting, oppbinding og trebeskyttelse fjernes 3. år, dersom annet ikke avtales med byggherren.
Mengden måles som antall trær. Utbetales med 1/3 per år. Enhet: stk
Omfatter levering og arbeider med etablering av kantstein.
Mengden måles som prosjektert lengde kantstein. Enhet: m
Omfatter levering og setting av kantstein av naturstein, inklusive tilhørende graving, betong, fuging eventuell forskaling, tilbakefylling av tilstøtende utgravd overbygningsmasse og borttransport av overskuddsmasse.
Krav til steintype, dimensjon og hugningsgrad er angitt i planene. Til eventuell fuging benyttes tørr sementmørtel 1:3 eller bedre, som eventuelt underlag benyttes jordfuktig sementmørtel 1:5 eller bedre.
Tillatt avvik fra teoretisk overkant stein +/- 20 mm og avstand fra teoretisk senterlinje 30 mm. Over en strekning på 5 m skal avviket fra jevn linje ikke overstige 15 mm i høyde og 10 mm i sideretning. I tillegg til disse toleranser kommer ujevnheter i steinen som ligger innenfor det forlangte krav til hugningsgrad.
Mengden måles som prosjektert lengde kantstein. Enhet: m
Rette kantstein satt på rettlinje eller ved krumningsradius > 20 m.
Krum kantstein ved teoretisk krumningsradius 20 m eller mindre.
Avvik som følge av bruk av rett stein etter krumme linjer, kommer i tillegg til de under prosess 75.11 angitte toleransekrav.
Omfatter levering, setting, spikring eller liming av kantstein av betong, inklusive tilhørende graving, betong, forskaling, tilbakefylling av tilstøtende utgravd overbygningsmasse, bakstøp der dette er aktuelt og fjerning av overskuddsmasse.
Krav til steintype dimensjon og hugningsgrad er angitt i planene. Til eventuell fuging benyttes tørr sementmørtel 1:3 eller bedre, som eventuelt underlag benyttes jordfuktig sementmørtel 1:5 eller bedre.
Tillatt avvik fra teoretisk overkant stein +/- 20 mm og avstand fra teoretisk senterlinje 30 mm. Over en strekning 5 m skal avviket fra jevn linje ikke overstige 15 mm i høyde og 10 mm i sideretning.
Mengden måles som prosjektert lengde kantstein. Enhet: m
Rett kantstein satt faststøpt på rettlinje eller ved krumningsradius større enn 20 m.
Krum, faststøpt kantstein ved teoretisk krumningsradius 20 m eller mindre.
Rett kantstein av betong, limt/spikret på rettlinje eller ved krumningsradius større enn 20 m.
Krum kantstein av betong, limt/spikret ved prosjektert krumningsradius større enn 20 m.
Limt/spikret kantstein av betong beregnet for overfart, avslutning, overganger, kjørebaner etc.
Omfatter levering, legging og eventuell maling av kantstein av asfalt.
Krav til dimensjoner og materialkrav til kantstein og lim er angitt i den spesielle beskrivelsen.
Tillatt avvik fra teoretisk overkant stein +/- 20 mm og avstand fra teoretisk senterlinje 30 mm. Over en strekning på 5 m skal avviket fra jevn linje ikke overstige 15 mm i høyde og 10 mm i sideretning.
Mengde måles som prosjektert lengde kantstein. Enhet: m
Omfatter levering og arbeider med etablering av rekkverk.
Det vises til håndbok N200 Vegbygging, pkt 752.
Mengden måles som prosjektert lengde rekkverk, medregnet avslutninger. Enhet: m
Omfatter levering og utførelse av rekkverk av tre som angitt i planene, inklusive tilhørende graving og tilbakefylling, ev. borttransport av masse.
Mengden måles som prosjektert lengde rekkverk. Enhet: m
Omfatter levering og utførelse av rekkverk av plasstøpt betong og prefabrikerte betongelementer, inklusive tilhørende graving, betong, forskaling, tilbakefylling og fjerning av masse. Omfatter også oppspenning av rekkverk av prefabrikerte betongelementer der dette er aktuelt.
Betongen skal tilfredsstille B45 SV-Standard i henhold til håndbok R762 Prosesskode 2, prosess 84.4. Luftinnholdet skal være 5,5 ± 1,5 %.
For fabrikkproduksjon av nystøpt rekkverk skal herdetiltak gjennomføres iht håndbok R762 Prosesskode 2, prosess 84.46. .
Mengden måles som prosjektert lengde rekkverk, medregnet avslutninger. Enhet: m
Omfatter levering og utførelse av rekkverk av plasstøpt betong, inklusiv tilhørende graving, betong, ev. forskaling, tilbakefylling og borttransport av masse.
Tillatt avvik fra teoretisk overkant stein +/- 20 mm og avstand fra teoretisk senterlinje 30 mm. Over en strekning på 5 m skal avviket fra jevn linje ikke overstige 15 mm i høyde og 10 mm i sideretning.
Mengden måles som prosjektert lengde rekkverk. Enhet: m
Omfatter levering, oppsetting og oppspenning av rekkverk av prefabrikerte betongelementer, inklusive tilhørende graving, betong, eventuell forskaling, tilbakefylling og fjerning av masse. Omfatter også etablering av katastrofeåpninger.
Krav til elementtype, dimensjon og øvrige materialkrav er angitt i den spesielle beskrivelsen.
Utførelse av fundamentering til rekkverk som angitt i planene.
Tillatt avvik fra teoretisk overkant rekkverk +/- 20 mm, avstand fra teoretisk senterlinje 30 mm. Over en strekning på 5 m skal avviket fra jevn linje ikke overstige 15 mm i høyde og 10 mm i sideretning. Avvik som følger av bruk av rette elementer etter krumme linjer kommer i tillegg til de ovennevnte toleransekrav.
Mengden måles som lengde prosjektert rekkverk inkludert avslutninger. Enhet: m
Omfatter levering og utførelse av katastrofeåpning i rekkverk av betong.
Mengden angis som antall katastrofeåpninger. Enhet: stk
Omfatter levering og oppsetting av rekkverk av metallskinner, inklusive stolper og tilhørende fundamenterings- og forankringsarbeider, samt etablering av katastrofeåpninger.
Tilbakefylling etter eventuell utgraving for stolpene skal være av samme type masse som opprinnelig. Stolpeavstanden er 4 m der ikke annet er angitt i planene.
Tillatt avvik fra teoretisk overkant rekkverk +/- 20 mm og avstand fra teoretisk senterlinje 30 mm. Over en strekning på 5 m skal avviket fra jevn linje ikke overstige 15 mm i høyde og 10 mm i sideretning. Avvik som følger av bruk av rette elementer etter krumme linjer kommer i tillegg til de ovennevnte toleransekrav.
Mengden måles som prosjektert lengde rekkverk, medregnet avslutninger. Enhet: m
Mengden angis som prosjektert antall katastrofeåpninger. Enhet: stk
Omfatter levering og oppsetting av rekkverk av wire, inklusive stolper og fundamentering / forankring.
Som prosess 75.23.
Mengden måles som prosjektert lengde rekkverk, medregnet avslutninger. Enhet: m
Omfatter levering og oppsetting av støtputer, inkl fundamentering og forankring.
Mengden måles som prosjektert antall støtputer. Enhet: stk
Omfatter levering og oppsetting av gjerder og gjerdeporter.
Som trestolper benyttes trykkimpregnerte stolper, eller materialer med tilsvarende holdbarhet og styrke, enten runde med min. Ø 2” topp eller annet tverrsnitt med tilsvarende minste motstandsmoment. Som stålstolper benyttes varmforsinket T-stål 50x50x6 med sinkbelegg min 65 µm. Forsinkingen skal utføres etter kapping og hulltaking. Der overligger er foreskrevet, benyttes til dette varmforsinket T-stål 50x50x6 med laskeskjøt, og med hull for feste av strekktråd for hver 0,3 m. Til stålflettverksgjerde skal det benyttes maskevidde 50 mm og tråd BWG nr. 12 med 1,0 m bredde. Som strekktråd benyttes tykt forsinket bølgetråd BWG nr. 6.
Trestolper i jord skal normalt gå 0,5 m under terrenget, stålstolper 0,7 m. Hjørnestolper skal gå dobbelt så dypt. Der hullet utføres på forhånd, skal stolpene kiles fast øverste i hullet med kult. Stolper i berg skal normalt gå 0,2 m ned i berget og støpes fast. Ved alle hjørnestolper skal plasseres skråstivere til hver side med samme tverrsnitt som stolpene. Stolpeavstand ca. 2,5 m der intet annet er angitt. Nedre fester av netting til stolpene utføres ca. 50-100 mm over terreng. Øvre feste utføres på trestolper ca. 50-100 mm fra toppen.
Mengde: måles som prosjektert lengde gjerde. Enhet: m
Omfatter levering og oppsetting av gjerder som hindrer for uønsket fotgjengertrafikk.
Mengden måles som prosjektert lengde gjerde. Enhet: m
Omfatter levering og oppsetting av stålflettverksgjerde på stålstolper i jord.
Mengden måles som prosjektert lengde gjerde. Enhet: m
Omfatter levering og oppsetting av stålflettverksgjerde på stålstolper i berg.
I berg skal det bores 0,2 m dype hull for stolpene, og stolpene støpes fast. Galvaniseringen må ikke beskadiges under oppsettingen. Det skal benyttes slagpute under nedrammingen. Stolper som er beskadiget må erstattes med nye. Hvor berget ligger dypere enn 0,5 m under terreng, må stolpene kiles fast med kult. Eventuelt kapp av stolpene må skje i underkant før den støpes fast.
Mengden måles som prosjektert lengde gjerde. Enhet: m
Det benyttes tykt galvanisert storrutet gjerde med rutebredde 9” og trådtykkelse øverst BWG nr. 9 (3,76 mm) nederst BWG nr. 11 (3,05 mm) og forøvrig BWG nr. 12 (2,77 mm), bredde før oppsetting 0,90 m. Som strekktråd oppe og nede benyttes tykt forsinket bølgetråd BWG nr. 6, festet med tykt forsinket sytråd BWG nr. 17.
Mengden måles som prosjektert lengde gjerde. Enhet: m
Omfatter gjerding under standardgjerde ved ujevnt terreng.
Mengden måles som utført areal undergjerding, med høyder mindre enn 0,25 m målt som 0,25 m. Enhet: m2
Omfatter levering og oppsetting av porter og grinder i gjerder.
Mengden måles i prosjektert antall. Enhet: stk
Omfatter levering og oppsetting av viltgjerde (stolper, netting, undergjerding, porter). Omfatter også lett planering av ujevnheter slik at gjerdet kan monteres på en tilfredsstillende måte. Rydding av gjerdetraséen for trær og grov vegetasjon er medtatt i prosess 21.2.
Rørstolper, og eventuelle skråstag, skal ha utvendig diameter 60 mm og godstykkelse 3 mm. Stolpene skal leveres med 12 mm gjennomgående hull 4 cm og 249 cm under topp stolpe.
Som T-profil, også som skråstag, benyttes 50x50x6 mm. Der overligger er foreskrevet, benyttes T-stål 50x50x6 med laskeskjøt, og med hull for feste av strekktråd for hver 0,3 m.
Etter kapping og hulltaking skal stolper og ev overligger galvaniseres (min 70 µm), jf NS-EN ISO 1461.
Netting: Aluzink 245/17/15 - sveiset - 3,0 og 3,4 mm, høyde 2,45 meter. Galvanisering 60µm. I nett benyttes minst trådtykkelse 2,5 mm med strekkstyrke 2800 N (ca. 280 kg). Loddrette tråder med fast avstand og langsgående tråder med varierende avstand, tettest ned mot bakken og størst åpninger mot toppen.
Krav til maskevidde er vist i figur 75.1.
Viltgjerder skal ha en effektiv gjerdehøyde på 250 cm, med mindre annet er bestemt.
For rørstolper skal c/c være 2,75 m på rettlinje, 2 m i kurve. For T-profil skal c/c være ca 2,5 m på rettlinje, 2 m i kurve. Dersom den generelle stolpeavstanden økes, skal dette kompenseres med stivere stolper og sterkere topp-, bunn- og bølgetråder. Nedre fester av netting til stolpene utføres ca. 50 mm over terreng
Stolper i fjell skal normalt gå 0,5 m ned i fjellet og støpes fast. I løsmasser er fundamenteringsdybden min 1 m, og omfylles med knust masse. Fundamenteringen skal tåle samme belastning som kreves for selve stolpen, dvs. 1000 N (ca. 100 kg) vannrett belastning i stolpen 1,2 m over terreng, uten at stolpen blir varig skjev.
På rette strekninger skal gjerde med T-profil avstives med doble skråstag for maksimalt hver 100 m. Avstivningene kan med fordel plasseres der bølgetråden skjøtes.
Ved start og avslutning ved betongkonstruksjoner skal viltgjerdet forankres med minimum 5 stk syrefaste øyebolter i betongen som spenntråden blir ført gjennom.
Netting monteres på terrengsiden av stolpene, 5 cm over terreng, og festes til bølgetråd for hver 30 cm med galvanisert tråd. Nettet festes til stolpene med ca 50 cm mellomrom. Total gjerdehøyde 2,5 m. Skjøting i lengderetning skal ha 2 ruters overlapp.
Netting festes til rørstolper med øyebolt M10 x 70 mm med mutter, galvanisert (60µm), til T-profil med tråd og klamres til spenntråd. I knekkpunkter bindes alle langsgående tråder fast til stolpen.
Trådtykkelsen i nettingens topp- og bunntråd bør være minst 3,4 mm, med total strekkstyrke på minst 3600 N (ca. 360 kg). Bølgetråd skal benyttes som spenntråd i topp og bunn i tillegg til nettets egen topp- og bunntråd. Bølgetrådens tykkelse bør være minst 4,2 mm og strekkstyrken bør være minst 5500 N (ca. 550 kg).
Eventuelle porter i viltgjerdet skal utformes slik at de er selvlukkende. Portene bør også konstrueres og plasseres slik at de kan brukes for å jage ut dyr som har kommet seg mellom gjerdene.
Stolper skal etter oppsetting stå fast og være i lodd. Maksimalt tillatt avvik fra loddlinja er 50 mm på 2,0 m høyde. Stolpene bør stå i linje og toppen av stolpene skal ha jevn høyde over nettingen.
Mengden måles som prosjektert lengde gjerde. Enhet: m
Omfatter levering og oppsetting av gjerdestolper av rør eller T-profil.
Mengden måles som prosjektert antall stolper. Enhet: stk
Omfatter start og avslutninger ved konstruksjoner.
Mengden måles som prosjektert antall start eller avslutning. Enhet: stk
Omfatter skråstag i hjørner ved større vinkelendringer og ved avslutninger.
Mengden måles som prosjektert antall skråstag. Enhet: stk
Omfatter levering av materiale og arbeider med skjøtestolper ved bløte masser i grunnen og ved undergjerding.
Mengden måles som prosjektert antall skjøtestolper. Enhet: stk
Omfatter levering og montering av netting
Mengden måles som prosjektert lengde netting. Enhet: m
Omfatter gjerding under standardgjerde ved ujevnt terreng.
Mengden måles som prosjektert areal undergjerding, med høyder mindre enn 0,25 m målt som 0,25 m. Enhet: m2
Omfatter levering og oppsetting av porter og grinder i viltgjerder.
Mengden måles som prosjektert antall. Enhet: stk
Omfatter materialer og arbeider med oppføring av snøsamleskjerm, inkludert fundamentering.
Mengden måles som prosjektert lengde. Enhet: m
Omfatter materialer og arbeider med oppføring av skjermkonstruksjonen for snøsamleskjerm unntatt fundamentering.
Mengden måles som prosjektert lengde. Enhet: m
Omfatter materialer og arbeider med fundamentering av snøsamleskjerm.
Mengden måles som prosjektert antall fundamenter. Enhet: stk
Omfatter materialer og arbeider med oppføring av stiv støtteforbygning for snøsikring, inkludert fundamentering.
Mengden måles som prosjektert lengde. Enhet: m
Omfatter materialer og arbeider med oppføring av forbygningskonstruksjon for støtteforbygning unntatt fundamenter.
Mengden måles som prosjektert lengde. Enhet: m
Omfatter materialer og arbeider med fundamentering av støtteforbygning for snøsikring.
Mengden måles som prosjektert antall fundamenter. Enhet: stk
Omfatter materialer og arbeider med oppføring av snønett, inkludert forankring.
Mengden måles som prosjektert lengde. Enhet: m
Omfatter materialer og arbeider med oppføring av paraply/snøanker, inkludert forankring.
Mengden måles som prosjektert lengde. Enhet: m
Omfatter materialer og arbeider med oppføring av steinspranggjerde inkludert fundamentering/forankring.
Mengden måles som prosjektert lengde. Enhet: m
Omfatter levering av materialer til og arbeider med permanent trafikkregulering og belysning. Grøfter og kabler i bakken er medtatt i prosess 44.
Krav til materialer og utførelse angis i den spesielle beskrivelsen.
Omfatter materialer og arbeider med signalanlegg. Omfatter også styring, fundamentering, mekanisk og elektrisk infrastruktur samt framføring og tilknytning til ekom og elektrisitet.
Kostnad angis som rund sum. Enhet: RS
Omfatter materialer og arbeider med styring og overvåkingssystemer. Omfatter også styring, fundamentering, mekanisk og elektrisk infrastruktur samt framføring og tilknytning til ekom og elektrisitet.
Kostnad angis som rund sum. Enhet: RS
Omfatter materialer og arbeider med belysningsanlegg. Omfatter også styring, fundamentering, mekanisk og elektrisk infrastruktur samt framføring og tilknytning til ekom og elektrisitet.
Omfatter levering, montering og tilkobling av fotoceller inklusive kabler fra fordeling til fotocelle.
Fotoceller skal tilkobles styreenhet for veglys og ha utgangssignal tilpasset det styresystemet som benyttes. Måleområde skal være 0-100 lux, samlet nøyaktighet skal være maksimalt ± 3 % av måleskalaen. Fotocelle skal fungere automatisk ved oppstart etter strømbrudd. Temperaturområde - 40 °C til + 50 °C og minimum IP 54. Kabler skal tilfredsstille krav i håndbok N601 Elektriske anlegg kap 7.11.
Mengden måles som prosjektert antall fotoceller. Enhet: stk.
Omfatter levering, montering og tilkobling av luminansmetere inklusive kabler fra fordeling til luminansmeter.
Luminansmålingen skal utføres etter L20-metoden med candela som måleenhet. Måleområde skal være tilpasset oppgitt adaptasjonsluminans for hver innkjøring. Målenøyaktigheten skal være ± 5 % innenfor det aktuelle måleområdet. Signaloverføring skal være basert på frekvens, eller 4-20 mA signal. Kabel skal være i henhold til håndbok N601 Elektriske anlegg kap 7.11.
Det skal monteres en måler for hver innkjøring. Denne monteres i en avstand tilsvarende stopplengden. Måleområde skal innrettes mot senter tunnelmunning og ikke høyere enn 5, 0 m over kjørebane.
Mengden måles som prosjektert antall luminansmetre. Enhet: stk.
Omfatter levering, montering og tilkobling av styreenhet i fordeling i henhold til den spesielle beskrivelsen.
Kostnad angis som rund sum. Enhet: RS
Omfatter levering, montering og tilkopling av lysmaster med utliggere, fester for armaturer og tilbehør. Omfatter også fundamenter, stolpeinnsats, koplingsboks, kraftfordelingsklemmer og vern.
Lysmaster og fundamenter skal være dimensjonert for vindlast i henhold til NS-EN 1991-1-4 og i henhold til NS-EN 40-3. Lysmaster og fundamenter av stål skal være overflatebehandlet iht. NS-EN ISO 1461 og NS-EN 40-5. Ettergivende lysmaster og fundament skal i tillegg være produsert i henhold til NS-EN 12767.
Lysmaster av metall skal ha masteluke i betjeningshøyde med koplingsboks, kraftfordelingsklemmer og vern. Vern innvendig i lysmaster skal være minimum IP 44 annet utstyr skal være minimum IP 23. På sidemontert belysning skal masteluke være vendt 180 grader bort fra kjørebane. På lysmaster plassert på bru, mot skjæringer, mur eller annen hindring skal masteluke plasseres hensiktsmessig i forhold til betjening. På belysning montert i midtrabatt skal masteluke vende 90 grader bort fra kjørefelt. Det skal monteres gul/grønn strømpe på alle uisolerte jordledere. Det skal monteres varmkrympet skritt med lim på tilførselskabler. Det skal tilkoples inntil 3 stk 5 leder tilførselskabler med tverrsnitt inntil 50 mm2. Det skal utføres tiltak som hindrer jordvarme å danne fuktighet og ising på innsiden av lysmast.
Mengden måles som prosjektert antall. Enhet: stk
Mengden måles som prosjektert antall. Enhet: stk
Mengden måles som prosjektert antall. Enhet: stk
Mengden måles som prosjektert antall. Enhet: stk
Mengden måles som prosjektert antall. Enhet: stk
Mengden måles som prosjektert antall. Enhet: stk
Mengden måles som prosjektert antall. Enhet: stk
Mengden måles som prosjektert antall. Enhet: stk
Mengden måles som prosjektert antall. Enhet: stk
Mengden måles som prosjektert antall. Enhet: stk
Omfatter materialer og arbeider med fundamenter for veglysmaster.
Lysmaster og fundamenter skal være dimensjonert for vindlast i henhold til NS-EN 1991-1-4 og i henhold til NS-EN 40-3. Lysmaster og fundamenter av stål skal være overflatebehandlet iht. NS-EN ISO 1461 og NS-EN 40-5. Betongfundament skal ha kvalitet minimum B35MF40, skal dimensjoneres etter NS-EN 1992 og utføres i henhold til NS-EN 13670. Fundamenter for ettergivende lysmaster skal i tillegg være i henhold til NS-EN 12767. Innstøpte grupper av gjengestenger og skruer skal ha stålkvalitet 8.8, være varmforsinket i henhold til NS-EN ISO 10684 og være beskyttet mot fersk betong gjennom isolering av sinken fra sementlimet med tett epoksybelegg avstrødd med tørr støvfri sand eller kromholdig sinkbelegg som resultat av en særskilt etterbehandlingsprosess etter varmforsinkingen.
Mengden måles som prosjektert antall. Enhet: stk
Mengden måles som prosjektert antall. Enhet: stk
Mengden måles som prosjektert antall. Enhet: stk
Mengden måles som prosjektert antall. Enhet: stk
Mengden måles som prosjektert antall. Enhet: stk
Mengden måles som prosjektert antall. Enhet: stk
Omfatter levering, montering, tilkopling og idriftssetting av fordelinger. Omfatter også materialer og arbeider med sokkel og fundament. Omfatter også koordineringer mot nettselskap og meldinger for tilknytning.
Fordelinger skal være utført i henhold til håndbok N601 Elektriske anlegg og NEK EN 61439 - 2.
Fordelinger skal utføres med trykkutjevningsnipler og i henhold til formkrav 2B. Innvendig installasjon skal minimum være IP 2X. Byggemål skal minimum være HxBxD 1200x800x400 mm. Det skal være minimum 30 % utvidelsesmulighet i størrelse og effekt. Det skal være plass til målerfelt og plass til lysstyring på 300x300 mm. Det skal være hengslet dør med minimum 3 punkts låseanordning og låsesystem, varig merkeskilt med fordelingsnummer, spenning og spenningssystem, eierlogo og kompetansenivå for tilgang. Det skal være montert skjemalomme i hard plast innvendig i dør. Utstyr som plasseres i det fri skal minimum tilfredstille IP 55 og skal være ventilert, dobbeltvegget og levert med snømarkør med FC 3m. Fordeling skal monteres på sokkel med minimum høyde fra bakkenivå til dør på 400 mm. Skap leveres med tett bunn og nippler med strekkavlastning for kabelinnføring. Det skal være montert termostatstyrt varmeelement og innvendig belysning som aktiveres med dørbryter. Det skal være montert 3 trinns vender med stilling for av, på og auto. Kabler og fordelingskomponenter skal merkes i henhold til TFM.
Mengden måles som prosjektert antall fordelinger. Enhet: stk
Mengden måles som prosjektert antall fordelinger. Enhet: stk
Mengden måles som prosjektert antall fordelinger. Enhet: stk
Omfatter levering, montering, tilkopling og idriftsetting av lysarmaturer, inklusive lyskilder og intern kabling i mast fra armatur til masteluke. Omfatter også levering og montering av festeanordninger og merkeskilt for lyskilde.
Armaturene skal ha levetid på minimum 25 år og tilfredsstille kravene i NEK EN 60598-1 'Lysarmaturer - Del 1 Generelle krav og prøver' og NEK EN 60598-2-3 'Lysarmaturer - Del 2-3: Spesielle krav til armaturer for vei- og gatebelysning'. Det skal benyttes armaturhus av metall eller med metallbelegg. Armatur skal minimum tilfredsstille IP 65 for lampehus (optikk) og IP 44 for forkoplingsutstyr. Avskjeming skal være utført i herdet glass. Optikk og forkoplingsutstyr skal være atskilt. Det skal benyttes reduserkobling eller så skal forkoplingsutstyr være av beste klasse, i elektronisk utførelse og kunne skiftes uten behov for nedmontering. TA grad skal minimum være 25 grader celsius. Armatur skal være fasekompensert cos fi >= 0,9 og ha utkoplingsautomatikk, cut-off og være konstruert slik at den kan gjøres spenningsløs ved lampeskift. LED armaturer skal i tillegg tilfredstille kravene i NEK IEC 62471 og være testet iht EN 55015: 2013 med utvidet frekvensområde til minimum 400 MHz. Det skal dokumenteres at hver enkelt armatur, og belysningssystem som helhet, ikke avgir støy i nødnettets frekvensområde. Intern kabling i mast skal være utført med mangetrådet og funksjonssikker kabel uten skjerm minimum 3G2,5 mm2 + J produsert iht. NEK HD 603.3J. Lyskilde (unntatt lysrør) skal oppfylle krav i NEK EN 62035.
Ved montering i mast skal helningsvinkel være mellom 0 og 8 grader. Ved vinklet skjerm i forhold til armatur skal skjermens totale helningsvinkel ikke være større enn 10 grader. Armatur skal merkes med energimerkings-klasse med symbol synlig fra bakken. Armatur skal bestykkes med nipler og strekkavlastning tilpasset oppføringskabel. Det skal benyttes en kabel per tilkoplet armatur fra armatur til mast.
Mengden måles som prosjektert mengde spesifisert for hver armaturtype iht. liste i kap. D2. Enhetspris for hver armaturtype angis separat i listen i kap. D.2 og samlet pris føres til sum i prosessen. Ved motstrid mellom summer gjelder samlet pris ført opp i prosessen foran listen i kap. D2 og ev. forskjell blir fordelt forholdsmessig på alle armaturtyper i listen. Angivelse av enhet RS er kun administrativ, mengdene skal være regulerbare iht. kontraktens regler. Regler for mengderegulering gjelder den samlede mengden på prosessen. Enhet: RS
Mengden måles som prosjektert mengde spesifisert for hver armaturtype iht. liste i kap. D2. Enhetspris for hver armaturtype angis separat i listen i kap. D.2 og samlet pris føres til sum i prosessen. Ved motstrid mellom summer gjelder samlet pris ført opp i prosessen foran listen i kap. D2 og ev. forskjell blir fordelt forholdsmessig på alle armaturtyper i listen. Angivelse av enhet RS er kun administrativ, mengdene skal være regulerbare iht. kontraktens regler. Regler for mengderegulering gjelder den samlede mengden på prosessen. Enhet: RS
Omfatter levering og arbeider med oppsetting av permanent skilt inkl. stolper, fundamenter og annet nødvendig utstyr som er nødvendig for å montere skilt i samsvar med skiltplanen.
I de tilfelle varmeforsinking er foreskrevet skal følgende retningslinjer følges: Etter bearbeidelse må eventuell maling, lakk, rust og glødeskall fjernes med syrevask eller sandblåsing. Ethvert spor etter sveisesprut og sveiseslagg må fjernes med egnet redskap. Gjenstandene varmforsinkes etter NS 1970 og NS 1972. Sinklagets tykkelse skal være minst 65 µm. Overflaten skal være glatt og uten feil.
Av planene framgår plassering av de enkelte skilter samt tilhørende fundamenterings- og stolpetyper.
Mengden måles som prosjektert antall skilt. Enhet: stk.
Omfatter levering og arbeider med fundamentering for skilt.
Mengden måles som prosjektert antall fundamenter. Enhet: stk
Omfatter levering og utførelse av fundament bestående av stålrør med tilhørende bindstykke faststøpt med betong i betong mufferør samt graving og tilbakefylling.
Stålrøret skal være av dimensjon Ø 2” eller 3” som tilhørende skiltstolpe, varmforsinket på den del som stikker over betongen. Bindstykke av varmforsinket stål St. 37 med elektrolytisk forsinkede 3/8” x 3/4” UNC stålskruer. Betong B25 eller bedre til faststøping av og ifylling i stålrør. Betong mufferør Ø 150 mm etter NS 3027.
Fundamentet kan støpes på stedet eller være ferdig støpt før nedsetting. Etter nedsettingen skal betongen og betongrøret flukte med eller nå maks. 0,15 m over terrenget.
Mengden måles som prosjektert antall fundamenter. Enhet: stk
Omfatter levering og ramming av Ø 2” fundamentrør med tilhørende bindstykke.
Stålrør skal være av dimensjon Ø 2” som tilhørende stolpe, varmforsinket. Bindstykke av varmforsinket stål St. 37 med elektrolyttisk forsinkede 3/8” x 1 1/4” UNC stålskruer.
Røret rammes ned i marken til ca. 0,15 m gjenstår over terrenget.
Mengden måles som prosjektert antall fundamenter. Enhet: stk
Omfatter levering, boring for og montering av fundament i berg inkl. bindstykke.
Til bergbolter benyttes kamstål K500TE eller bedre. Stålrør skal være av dimensjon 2” eller 3” som tilhørende stolpe, varmforsinket. Bindstykke av sømløs varmforsinkede stålrør St. 37 med elektrolyttisk forsinkede 3/8” x 3/4” UNC stålskruer.
For 2” skiltstolper bores hull Ø 34 mm ca. 0,30 m i berg der det faststøpes et ca. 60 cm langt kamstål Ø 25 mm. For 3” skiltstolper benyttes hull Ø40 mm og kamstål Ø 32. Rundt den del av kamstålet som når over terreng, støpes fast et ca. 0,30 cm langt rør av samme dimensjon som skiltstolpen.
Mengden måles som prosjektert antall fundamenter. Enhet: stk
Omfatter levering og montering av stolper.
Det anvendes varmforsinket stålrør med godstykkelse 2,90 mm, hvis ikke annet er angitt.
Mengden måles som prosjektert antall stolper. Enhet: stk
Omfatter levering og oppsetting av portaler for skiltopphengning inkludert nødvendige fundamenteringsarbeider.
Mengden måles som prosjektert antall portaler. Enhet: stk
Omfatter levering og utførelse av skilt inkludert fester.
Mengden måles som prosjektert antall skilt. Enhet: stk
Omfatter levering og utførelse av skilt, belysningsanlegg og framføring av strøm til innvendig og utvendig belyste skilt.
Mengden måles som prosjektert antall skilt. Enhet: stk
Omfatter levering og utførelse av variable skilt inkludert fester og alle nødvendige installasjoner for funksjon av skiltet.
Mengden måles som prosjektert antall skilt. Enhet: stk
Omfatter levering og oppsetting av kilometerstolper.
Mengden måles som prosjektert antall kilometerstolper. Enhet: stk
Omfatter levering og oppsetting av kantstolper med refleks.
Mengden måles som prosjektert antall kantstolper. Enhet: stk
Omfatter levering og alle arbeider forbundet med fresing for vegoppmerking, samt tilhørende formerking.
Kostnad angis som rund sum. Enhet: RS
Omfatter levering og arbeider med formerking for senere utførelse av fresing for vegoppmerking.
Avregnes etter medgått tid per enhet. En enhet består av alt mannskap og deres utstyr. Enhet: time
Omfatter fresing av spor for vegoppmerking, oppvarming av dekke der dette er nødvendig, rengjøring av frest spor og fjerning av frest masse inkludert ev. mottaksavgifter.
Det skal ikke finnes forhøyninger/rygger mellom parallelt freste spor. Parallelle spor skal freses med overlapp.
Det skal ikke være vesentlig steinslipp i spor etter fresing. Overflatestrukturen skal bære mer preg av en slipt enn en grov flate. For å oppnå dette skal sammenhengen mellom fresehastighet, trommelhastighet og tannavstand være tilpasset.
Mengden måles som utført lengde spor. Enhet: m
Ved fresing av parallelle spor aksepteres at sinuskurvene kan være faseforskjøvet.
Bølgelengde for sinuskurve skal være 600 mm målt fra en sinustopp til neste.
Bølgehøyde for sinuskurve skal være 7 mm målt fra topp av sinuskurve til bunn av sinuskurve.
Utførelse med eller uten nedfresing skal være som angitt i planene eller i den spesielle beskrivelsen.
Der det er angitt utførelse med nedfresing:
Nedfesing skal være 6 mm.
Dybde på fresespor, målt fra topp asfaltdekke til bunn sinusspor, skal ikke være større enn 16 mm.
Bredde av skråkant skal være 50 mm målt til bunn av sinuskurve.
Der det er angitt utførelse uten nedfresing:
Dybde på fresespor, målt fra topp asfaltdekke til bunn sinusspor, skal ikke være større enn 10 mm.
Bredde av skråkant skal ligge innenfor 20-35 mm målt til bunn av sinuskurve.
Fresingen skal utføres etter følgende toleranser:
Bredde: Pluss/minus 20 mm
Bølgelengde: Pluss/minus 20 mm
Bølgehøyde: Pluss/minus 30 mm
Nedfresing: Pluss 3 mm, minus 1 mm, der utførelse med nedfresing er angitt
Bredde skråkant: Pluss/minus 10 mm
Mengden måles som utført lengde spor. Enhet: m
Ved takfall på vegen skal sporet følge takfallet. Bredde av frest spor måles inkludert skråkant. Skråkantene skal hver ha bredde minimum 25 mm.
Fresingen skal utføres etter følgende toleranser:
Bredde: pluss/minus 20 mm
Nedfresing: pluss 3 mm, minus 0 mm
Mengden måles som utført lengde spor. Enhet: m
Omfatter levering og arbeider med formerking og håndlegging av vegoppmerking.
Kostnad angis som rund sum. Enhet: RS
Omfatter levering og arbeider med formerking for senere utførelse av permanent håndlagt vegoppmerking.
Avregnes etter medgått tid per enhet. En enhet består av alt mannskap og deres utstyr. Enhet: time
Omfatter levering og arbeider med håndlagt vegoppmerking av symboler og tversgående linjetyper med termoplast i utforming som angitt i planene, for gangfelt, stopplinjer, sperreområder, kjørefeltpiler, feltskiftepiler, vikelinjer, rumlefelt, fartshumpmerking, symboler og tekst.
Tykkelse skal være 3,0 mm.
Mengden måles som utført masse. Enhet: tonn
Omfatter levering og arbeider med formerking og maskinell vegoppmerking på vegdekket.
Kostnad angis som rund sum. Enhet: RS
Omfatter levering og arbeider med formerking for senere utførelse av permanent maskinell vegoppmerking.
Avregnes etter medgått tid per enhet. En enhet består av alt mannskap og deres utstyr. Enhet: time
Omfatter levering og arbeider med vegoppmerking på vegdekker ved bruk av vannbasert vegmerkemaling som angitt i planene eller den spesielle beskrivelsen.
Tykkelse skal være 0,4 mm.
Mengden måles som utført lengde av vegoppmerking. For linjetyper med åpning måles ikke åpningene for oppgjør. For kombinerte linjer måles lengde av de enkelte linjene innen kombinasjonen for oppgjør. Enhet: m
Omfatter levering og arbeider med vegoppmerking på vegdekket ved bruk av sprayplast som angitt i planene.
Tykkelse skal være 1,5 mm.
Mengden måles som utført lengde av vegoppmerking. For linjetyper med åpning måles ikke åpningene for oppgjør. For kombinerte linjer måles lengde av de enkelte linjene innen kombinasjonen for oppgjør. Enhet: m
Omfatter levering og arbeider med vegoppmerking ved bruk av ekstrudert termoplast som angitt i planene.
Tykkelse skal være 3,0 mm.
Mengden måles som utført lengde av vegoppmerking. For linjetyper med åpning måles ikke åpningene for oppgjør. For kombinerte linjer måles lengde av de enkelte linjene innen kombinasjonen for oppgjør. Enhet: m
Omfatter levering og oppmerking på vegdekket ved bruk av vegbanereflektorer.
Mengden måles som prosjektert antall vegbanereflektorer. Enhet: stk
Omfatter levering av og arbeider med løsmasser, sprengt stein og demolerte blokker for å etablere ferdig planert byggegrop, og for å legge opp fylling, skråninger, etc. i forbindelse med bruer og kaier. Omfatter også skanning av sjøbunn.
Rigg, løsmassearbeider for tilfartsveger og underliggende eller overliggende veger, arbeid med vegetasjon og matjord, masseflytting, oppbygging av sjetéer og moloer, filterlag, fiberduk, isolasjon mot frost, lettfyllinger, grøntarealer og skråninger inngår i hovedprosess 1-7. Spesielle miljøtiltak inngår i prosess 12.5. Erosjonssikring inngår i prosess 26.4.
Arbeider regnes utført henholdsvis over eller under vann avhengig av hvor arbeidet er lokalisert i forhold til vannspeilet. Dette vannspeilet defineres som middelvannstanden (MV) i sjøen, laveste regulerte vannstand (LRV) for elver og innsjøer som er regulert, og lavvann (LV) for elver og innsjøer som ikke er regulert. Når begrepet vannspeil benyttes i hovedprosess 8 er dette et teoretisk vannspeil og ikke det fysiske vannspeil som kan forekomme når arbeidene utføres. Kostnader forbundet med avvik mellom teoretisk og fysisk vannspeil skal være innkalkulert i prosessen. Arbeider i eller under vannspeilet regnes likevel som utført over vann dersom vannspeilet er forutsatt senket kunstig under nivået der arbeidet er lokalisert (tørrlagt byggegrop).
Stein med volum 1,0 til 10 m3 regnes som blokker. Blokker større enn 10 m3 regnes som berg.
Graving, transport, fylling, mellomlagring av masser etc. skal utføres slik at ikke områdets stabilitet forstyrres og ras eller utglidninger utløses. I potensielt ustabile områder skal vurdering av stabilitetsforhold og utførelsesplan forelegges byggherren for uttalelse før arbeidene starter. Planer for bruk av masser og utførelse av massearbeider forelegges byggherren før arbeidene starter.
Angående grunnforhold, adkomst, transportlengde, fyllplass og utførelsesbetingelser for øvrig vises det til den spesielle beskrivelsen.
Utgravinger utføres slik at bunnen ikke omrøres.
Omfatter graving av løsmasser, sprengt stein og demolerte blokker, opplasting, transport, utlegging, graving i byggegrop med peler, maskinrensk av avdekket bergoverflate, avretting av bunn i byggegrop, samt nødvendig avledning av vann eller vannlensing og vedlikehold av byggegropa.
Fyllplass er angitt i den spesielle beskrivelsen.
Graving av stein mindre enn 1,0 m3 og demolerte blokker inngår i prosessen. Demolering av blokker i løsmasser inngår i prosess 82.
Beliggenheten av kabler og ledninger skal være påvist av respektive forvalter eller andre som har anlegg i området hvor det skal graves, før graving påbegynnes. Arbeider som berører slike anlegg, skal utføres i samsvar med forvalters retningslinjer. Dessuten skal entreprenøren underkaste seg den kontroll vedkommende forvalter finner nødvendig.
Graving skal utføres på en slik måte at det ikke oppstår fare for grunnbrudd, slik at områdets stabilitet ikke forstyrres og slik at omliggende konstruksjoner, pelegrupper, avstiving etc. ikke skades.
Hvor bunn gravegrop er av løsmasser, skal maksimalt avvik fra prosjektert høyde for ferdig avrettet bunn være ±100 mm.
For permanente skråninger er tillatt avvik fra prosjektert profil ±0,15 m hvis de ellers er uten skjemmende svanker eller kuler.
Mengden måles som prosjektert fast volum. Enhet: m3
Omfatter graving av løsmasser, sprengt stein og demolerte blokker, opplasting, transport og utlegging. Omfatter også spesiell løsgjøring, og drenering/lensing av byggegrop inntil 500 liter/ minutt, leding av vannet til godkjent avløp utenfor byggegropa, samt nødvendig vedlikehold av byggegropa. Lensing som krever større pumpekapasitet enn nevnt foran, inngår i prosess 81.15.
Som prosess 81.11. Med avstivet byggegrop forstås byggegrop med sideskråninger som ikke er stabile uten at spesielle tiltak iverksettes (spuntvegger, avstivinger etc.), og hvor disse tiltakene setter restriksjoner med hensyn til utførelsen av gravearbeidene. Omfatter også ulemper på grunn av avstivingen, forsiktighetstiltak ved graving nær avstivinger samt rensk av avstivingen.
Graving i forbindelse med borede peler og slissevegger inngår i prosess 83.
Mengden måles som prosjektert fast volum. Som grunnflate regnes prosjektert flate målt innvendig i avstiving/spunt. Enhet: m3
Entreprenøren skal utføre separat løsgjøring (for eksempel ved sprengning) innenfor de restriksjoner som er angitt i den spesielle beskrivelsen. Prosessen kommer kun til utførelse etter avtale med byggherren.
Omfatter lensing av byggegrop som overstiger 500 liter/minutt (pumping, tetting, avledning av vann etc.), utstyr og anordning for å lede vannet til godkjent avløp utenfor byggegropa, og ulemper som vann ellers måtte medføre.
Dokumentasjon av vannmengde forelegges byggherren.
Kostnaden angis som rund sum. Enhet: RS
Omfatter avretting og rensk over vann som angitt i den spesielle beskrivelsen.
Rensken skal foretas på hele fundamentets berøringsflate og minimum 0,2 m utenfor denne. Rensken skal ferdiggjøres umiddelbart før den etterfølgende arbeidsoperasjonen utføres.
Mengden måles som prosjektert avrettet og rensket areal, inklusive arealet inntil 0,2 m utenfor fundamentets berøringsflate. Enhet: m2
Rensken utføres uten omrøring av massene med fasthet tilsvarende de naturlig lagrede massene. Avrettet bunn skal være jevn og uten groper og grøfter dannet av for eksempel tenner på graveskuff.
Maksimalt avvik fra prosjektert høyde for ferdig avrettet bunn er ±100 mm.
Omfatter rensk av bergoverflaten, slik at det kan fundamenteres på denne uten sprengning.
Rensk utføres ved manuell graving og ved spyling med vann og/eller luft, slik at bergoverflaten er blottlagt og rengjort. Belegg på berget skal fjernes ved spyling med vann.
Mengden måles som prosjektert rensket areal, inklusive arealet inntil 0,2 m utenfor fundamentets berøringsflate. Enhet: m2
Rensken utføres med maskin ned til faste topper i den utsprengte bergoverflaten.
Mengden måles som prosjektert rensket areal, inklusive arealet inntil 0,2 m utenfor fundamentets berøringsflate. Enhet: m2
Berget skal renskes for løst materiale ved hjelp av for eksempel luft- eller vannspyling. Belegg på berget skal fjernes ved spyling med vann.
Mengden måles som prosjektert rensket areal, inklusive arealet inntil 0,2 m utenfor fundamentets berøringsflate. Enhet: m2
Omfatter kilrensk av finrensket bergoverflate for å fjerne bomt eller oppsprukket berg inntil midlere dybde 0,3 m. Kilrensken utføres først etter avtale med byggherren.
Dersom midlere renskedybde overstiger 0,3 m skal byggherren varsles for vurdering av forholdene og avtale om videre rensking.
De arealer som er avtalt kilrensket skal renskes for løst og bomt berg. Belegg på berget skal fjernes ved spyling med vann.
Mengden måles som utført kilrensket areal med midlere dybde inntil 0,3 m. På områder hvor midlere dybde overstiger 0,3 m, regnes arealet to ganger. Enhet: m2
Omfatter graving av løsmasser, sprengt stein og demolerte blokker, graving (grabbing, mudring, suging, pumping etc.), opplasting, transport og utlegging, maskinrensk av avdekket bergoverflate, avretting av bunn byggegrop, samt nødvendig vedlikehold av byggegropa.
Graving av stein mindre enn 1,0 m³ og demolerte blokker inngår i prosessen. Demolering av blokker i løsmasser inngår i prosess 82.22.
Som prosess 81.1.
Tillatt avvik for fundamentsåle er ±0,2 m for vanndybder inntil 8 m, og ±0,3 m for vanndybder over 8 m. Med hensyn til øvrige toleranser og/eller tilførte avrettingslag, vises det til den spesielle beskrivelsen.
Mengden måles som prosjektert fast volum. Enhet: m3
Omfatter graving (inklusiv grabbing, mudring, suging, pumping etc.) av løsmasser, sprengt stein og demolerte blokker, opplasting, transport og utlegging og avretting av bunn for byggegrop. Ved graving i avstivet byggegrop inkluderes ulemper på grunn av avstiving, forsiktighetstiltak ved graving nær avstiving samt rensk av avstiving for løsmasser etc. Definisjon av avstivet byggegrop er gitt i prosess 81.12.
Omfatter tillegg for løsgjøring av harde masser, ved skifting av utstyr eller ved sprengning. Som harde masser regnes masser som har en gravbarhet på mindre enn 30 % av full grabb ved bruk av grabb med vekt 8 tonn. Prosessen kommer kun til utførelse etter avtale med byggherren.
Løsgjøringsmetode skal velges tilpasset massetypen og det forutsatte graveredskapet, innenfor de restriksjoner som er angitt i den spesielle beskrivelsen.
Mengden måles som utført fast volum av løsgjorte masser, målt i byggegropa. Enhet: m3
Omfatter avretting og rensk som angitt i den spesielle beskrivelsen.
Rensk skal foretas på hele fundamentets berøringsflate og minimum 0,4 m utenfor denne. Rensk skal ferdiggjøres umiddelbart før den etterfølgende arbeidsoperasjonen utføres.
Mengden måles som prosjektert avrettet og rensket areal, inklusive arealet inntil 0,4 m utenfor fundamentets berøringsflate. Den oppgitte enhetsprisen skal gjelde for arbeider utført på den angitte dybde ±1 m ved dybder inntil 10 m, angitt dybde ±10 % av dybden ved dybder over 10 m. Vanndybden måles fra vannspeilet til dypeste prosjekterte bunn av gravegropa.
Ved større usikkerhet om dybde er det angitt egen skala for enhetspriser avhengig av dybde i den spesielle beskrivelsen. Enhet: m2
Omfatter rensk og avretting til uberørt grunn etter utgraving av byggegrop under vann.
Rensken utføres uten omrøring av massene med fasthet tilsvarende de naturlig lagrede massene. Avrettet bunn skal være jevn og uten groper og grøfter dannet av for eksempel tenner på graveskuff.
Maksimalt avvik fra prosjektert høyde for ferdig avrettet bunn er ±100 mm.
Omfatter rensk av bergoverflaten, slik at det kan fundamenteres på denne uten sprengning.
Rensk utføres slik at bergoverflaten er blottlagt og rengjort. Belegg på berget skal fjernes.
Mengden måles som prosjektert rensket areal, inklusive arealet inntil 0,4 m utenfor fundamentets berøringsflate. Den oppgitte enhetsprisen skal gjelde for arbeider utført på den angitte dybde ±1 m ved dybder inntil 10 m og til angitt dybde ±10 % av dybden ved dybder over 10 m. Vanndybden måles fra vannspeilet til dypeste prosjekterte bunn av gravegropa. Ved større usikkerhet om dybde er det angitt egen skala for enhetspriser avhengig av dybde i den spesielle beskrivelsen. Enhet: m2
Rensken utføres med maskin ned til faste topper i den utsprengte bergoverflaten.
Mengden måles som prosjektert rensket areal, inklusive arealet inntil 0,4 m utenfor fundamentets berøringsflate. Den oppgitte enhetsprisen skal gjelde for arbeider utført på den angitte dybde ±1 m ved dybder inntil 10 m, angitt dybde ±10 % av dybden ved dybder over 10 m. Vanndybden måles fra vannspeilet til dypeste prosjekterte bunn av gravegropa. Ved større usikkerhet om dybde er det angitt egen skala for enhetspriser avhengig av dybde i den spesielle beskrivelsen. Enhet: m2
Omfatter avretting og rensk som angitt i den spesielle beskrivelsen.
Berget skal renskes for løst materiale. Belegg på berget skal fjernes.
Mengden måles som prosjektert rensket areal, inklusive arealet inntil 0,4 m utenfor fundamentets berøringsflate. Den oppgitte enhetsprisen skal gjelde for arbeider utført på den angitte dybde ±1 m ved dybder inntil 10 m, angitt dybde ±10 % av dybden ved dybder over 10 m. Vanndybden måles fra vannspeilet til dypeste prosjekterte bunn av gravegropa. Ved større usikkerhet om dybde er det angitt egen skala for enhetspriser avhengig av dybde i den spesielle beskrivelsen. Enhet: m2
Omfatter kilrensk av finrensket bergoverflate for å fjerne bomt eller oppsprukket berg inntil midlere dybde 0,3 m. Kilrensken utføres først etter avtale med byggherren.
Dersom midlere renskedybde overstiger 0,3 m skal byggherren varsles for vurdering av forholdene og avtale om videre rensking.
De arealer som er avtalt kilrensket skal renskes for løst og bomt berg. Belegg på berget skal fjernes.
Mengden måles som prosjektert rensket areal, inklusive arealet inntil 0,4 m utenfor fundamentets berøringsflate. Den oppgitte enhetsprisen skal gjelde for arbeider utført på den angitte dybde ±1 m ved dybder inntil 10 m og til angitt dybde ±10 % av dybden ved dybder over 10 m. Vanndybden måles fra vannspeilet til dypeste prosjekterte bunn av gravegropa. Ved større usikkerhet om dybde er det angitt egen skala for enhetspriser avhengig av dybde i den spesielle beskrivelsen. Enhet: m2
Omfatter levering, utlegging og komprimering av masser over vann, for eksempel, avrettingslag under fundamenter, fylling under fundamenter og overgangsplater, tilbakefylling inntil fundamenter, støttemurer og landkar etc. i henhold til den spesielle beskrivelsen.
Massene skal være bæredyktige, godt drenerende og ikke vannømfintlige materialer. Materialet skal være ikke telefarlig, T1. Maksimalt 3 % skal passere 0,020 mm sikt regnet av materiale som passerer 22,4 mm sikt. Masser med humusinnhold større enn 3 % skal ikke brukes, og de skal ikke inneholde snø, is eller teleklumper.
Det skal benyttes steinmateriale med Los Angeles-verdi maksimalt 35, Micro-Deval-verdi maksimalt 15.
Maksimalt finstoffinnhold skal være 7 % som passerer 0,063 mm sikt regnet av materiale som passerer 22,4 mm.
Sikterenhetsgrad, maksimal andel overkorn over øvre siktstørrelse: 20 %
Sikterenhetsgrad, maksimal andel underkorn under nedre siktstørrelse: 20 %
Syregivende masser av alunskifer og sulfidførende gneis skal ikke benyttes.
Fylling skal vannes under utlegging.
Toleranse for fyllingsskråning er ±150 mm hvis de ellers er uten skjemmende svanker og kuler, og for planum ±40 mm.
Materialdokumentasjon av knust stein og komprimeringslogg med tilhørende nivellement forelegges byggherren.
Omfatter levering, utlegging, komprimering og avretting av avrettingslag under fundamenter, overgangsplater og andre konstruksjoner.
Avrettingsmassene skal ha en gradering som gjør den egnet for nøye avretting, og tilfredsstille filterkriteriene mot tilstøtende masser. For elementkulverter og korrugerte stålrør skal de øverste 0,3 m under konstruksjonene være grus.
Komprimering utføres på slik måte at tilstøtende massers stabilitet og fasthet ikke forstyrres. Avrettingslaget med tykkelse inntil 0,2 m skal komprimeres til minimum 95 % Modifisert Proctor.
Avrettingslaget utføres minimum 0,2 m utenfor fundamentet/konstruksjons-delens berøringsflate.
Toleranser for avrettingslag er:
Sammensatt byggtoleranse: +20 mm, -50 mm
Overflateavvik: 20 mm målt med 1 m rettholt.
Mengden måles som prosjektert areal av avrettingslag, medregnet arealet inntil 0,2 m utenfor konstruksjonsdelens berøringsflate. Avrettingslaget regnes å ha midlere tykkelse 150 mm. Enhet: m2
Omfatter levering, utlegging og komprimering av oppfylling under fundamenter og andre konstruksjoner. Grensesnitt mot hovedprosess 2 er angitt i den spesielle beskrivelsen.
Avretting inngår i prosess 81.51.
Det skal benyttes knuste steinmaterialer av pukk og kult med sortering 22/120 og følgende krav til korngradering
- nedre siktstørrelse d: 22 mm
- øvre siktstørrelse D: 120 mm
- minimum som passerer 180 mm 1,4D: 98 %
- minimum som passerer 250 mm 2D: 100 %
- maksimum som passerer 11,2 mm 0,5d: 5 %
Komprimering skal utføres som for forsterkningslag, se håndbok N200 Vegbygging, kap. 6.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter levering, utlegging og komprimering av fylling med knuste masser inntil konstruksjoner for eksempel tilbakefylling inntil fundamenter, støttemurer, endeskjørt og landkar etc.
Det skal benyttes knuste steinmaterialer av pukk og kult med sortering 22/120 og følgende krav til korngradering
- nedre siktstørrelse d: 22 mm
- øvre siktstørrelse D: 120 mm
- minimum som passerer 180 mm 1,4D: 98 %
- minimum som passerer 250 mm 2D: 100 %
- maksimum som passerer 11,2 mm 0,5d: 5 %
Fylling og komprimeringsarbeid skal utføres med forsiktighet slik at konstruksjonsdeler ikke belastes unødvendig eller skader oppstår. Krav til symmetri ved oppfylling er angitt i den spesielle beskrivelsen. Massene skal legges ut med lagtykkelser 300-500 mm og komprimeres med 1,5 tonns vibrovals eller tyngre utstyr inntil 6 tonn med avslått vibrator. Den innerste meteren mot konstruksjonen kan det benyttes 300 kg vibroplate. Komprimering fastlegges etter måling av komprimeringsgraden ved nivellement med rutenett på 2 x 2 m. Gjennomsnittlig setning for siste overfart skal være mindre enn 10 % av gjennomsnittlig total setning eller mindre enn 2 mm gjennomsnittlig setning.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter levering, utlegging og komprimering av fylling med knuste masser inntil korrugerte stålrør. Laget innerst mot røret inngår i prosess 81.56.
Det skal benyttes knuste steinmaterialer av pukk og kult med sortering 22/63 og følgende krav til korngradering:
- nedre siktstørrelse d: 22 mm
- øvre siktstørrelse D: 63 mm
- minimum som passerer 90 mm 1,4D: 98 %
- minimum som passerer 125 mm 2D: 100 %
- maksimum som passerer 11,2 mm 0,5d: 5 %
Fylling og komprimeringsarbeid skal utføres med forsiktighet slik at konstruksjonsdeler ikke belastes unødvendig eller skader oppstår. Massene skal legges ut med lagtykkelser <= 250 mm. Krav til symmetri ved oppfylling og krav til komprimering er angitt i den spesielle beskrivelsen. Komprimering fastlegges etter måling av komprimeringsgraden ved nivellement med rutenett på 2 m x 2 m. Gjennomsnittlig setning for siste overfart skal være mindre enn 10 % av gjennomsnittlig total setning eller mindre enn 2 mm gjennomsnittlig setning.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter levering, utlegging og komprimering av beskyttelseslag mot membran som angitt i den spesielle beskrivelsen.
Sortering er angitt i den spesielle beskrivelsen.
Komprimering utføres på slik måte at tilstøtende massers stabilitet og fasthet ikke forstyrres. Lag skal ha maksimal tykkelse 0,2 m og skal komprimeres til minimum 95 % Modifisert Proctor.
Bekreftelse fra membranleverandør på at valgte masser kan benyttes forelegges byggherren.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter levering, utlegging og komprimering av beskyttelseslag mot korrugerte stålrør.
Det skal benyttes knuste steinmaterialer med sortering 0/16 og følgende krav til korngradering
- øvre siktstørrelse D: 16 mm
- minimum som passerer 22,4 mm 1,4D: 98 %
- minimum som passerer 31,5 mm 2D: 100 %
Komprimering utføres på slik måte at tilstøtende massers stabilitet og fasthet ikke forstyrres. Lag skal ha maksimum tykkelse 0,2 m og komprimeres til 93 - 95 % Modifisert Proctor.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter tilbakefylling, komprimering og avretting av tilstedeværende masser inntil og rundt fundamenter.
Ved overskudd av masser skal de best egnede massene benyttes.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter levering og utlegging av masser under vann i forbindelse med bruer og kaier, for eksempel forsterkningslag/avrettingslag under fundamenter, steinfylling under fundamenter og overgangsplater, fylling/tilbakefylling inntil fundamenter og landkar etc.
Fyllingsarbeidet skal styres og kontrolleres av dykkere for å oppnå nøyaktig lokalisering, skråningshelning, avretting og høydekontroll.
Krav til materialer er angitt i den spesielle beskrivelsen.
Krav til utførelse er angitt i den spesielle beskrivelsen.
Dokumentasjon skal være i henhold til den spesielle beskrivelsen.
Mengden måles som prosjektert anbrakt volum. Enhet: m3
Omfatter levering, utlegging, komprimering og avretting av avrettingslag under fundamenter og andre konstruksjoner under vann.
Avrettingsmassene skal ha en gradering som gjør den egnet for nøye avretting. For elementkulverter skal de øverste 0,3 m under konstruksjonen være av grus.
Komprimering utføres på slik måte at tilstøtende massers stabilitet og fasthet ikke forstyrres. Avrettingslaget utføres minimum 0,4 m utenfor fundamentet/konstruksjonsdelens berøringsflate.
Toleranser for overkant avrettingslag er
- sammensatt byggtoleranse: +30 mm, -80 mm
- overflateavvik: 30 mm målt med 1 m rettholt
Mengden måles som prosjektert areal av avrettingslag, medregnet arealet inntil 0,4 m utenfor fundamentet/konstruksjonsdelens berøringsflate. Avrettingslaget regnes å ha midlere tykkelse minimum 0,15 m. Enhet: m2
Omfatter levering, utlegging og komprimering av oppfylling under fundamenter og andre konstruksjoner under vann. Grensesnitt mot hovedprosess 2 er angitt i den spesielle beskrivelsen.
Omfatter levering, utlegging og komprimering av fylling med knuste masser inntil konstruksjoner under vann for eksempel tilbakefylling inntil fundamenter, støttemurer, endeskjørt og landkar etc. i henhold til den spesielle beskrivelsen.
Omfatter levering, utlegging og komprimering av beskyttelseslag mot membran som angitt i den spesielle beskrivelsen.
Omfatter tilbakefylling, komprimering og avretting av tilstedeværende masser inntil og rundt fundamenter under vann.
Ved overskudd av masser skal de best egnede massene benyttes.
Omfatter skanning av sjøbunn og bearbeiding av rådata fra skanning. Skanninger skal utføres av samme firma og med samme utstyr.
Utstyret som brukes skal være av anerkjent type og kunne utføre målinger innenfor toleranser gitt under. Dokumentasjon på måleutstyret forelegges byggherren for uttalelse.
Vedrørende tidspunkter for skanning og utstrekning vises det til den spesielle beskrivelsen. Referansesystem for koordinatsystem og høydeangivelse er angitt i den spesielle beskrivelsen.
Stedfestingsnøyaktighet FKB-A som angitt i håndbok V770 Modellgrunnlag.
Data som forelegges byggherren skal minimum være
- dato for skanning
- hvem som har utført skanningen (firma, person)
- utstyrstype og utstyrsmerke
- værforhold
- andre ting som kan påvirke nøyaktigheten
- toleranser
- kotekart med ekvidistanse 1 m i pdf
- kotekart med ekvidistanse 1 m i dwg-kompatibelt format
- rådata (punkter) som tekstfil i format: Øst,Nord,Høyde
Mengden måles som prosjektert antall skanninger. Enhet: stk
Omfatter arbeider med berg, så som sprengning, demolering av blokker, isolasjon av aggressivt berg, hullboring og kjerneboring i berg og betong.
Rigg inngår i hovedprosess 1 og spesielle miljøtiltak i prosess 12.5. Avdekking av berget for løsmasser (maskinrensk), opplasting/graving av sprengt stein, og rensk av bunn byggegrop inngår i prosess 81.
Omfatter arbeider som er nødvendige i forbindelse med løsgjøring/sprengning av berg eller demolering av blokker i byggegrop for fundamenter, forankringer etc., hvor arbeidene forutsettes utført over vannspeilet eller i tørrlagt byggegrop, se prosess 81 a). Inkluderer blant annet supplerende rensk for å kunne bore og lade, boring inklusiv nødvendig underboring, lading, dekning, sprengning, driftsrensk og arbeidssikring, vannlensing/vannulempe, demolering av blokker, rydding av utfall etter sprengning/demolering, etc.
Mengden måles som prosjektert fast volum etter profil for sprengning. Avdekket berg profileres før sprengningsarbeidene påbegynnes. Berghøyder under 1,0 m regnes som 1,0 m. Det gis ikke tillegg for overberg eller ettersprengning. Volumet måles som angitt under prosess 81.1. Enhet: m3
Omfatter demolering av blokker i løsmasser ved sprengning, pigging eller lignende. Stein med volum 1,0 til 10 m3 regnes som blokker. Større blokker enn 10,0 m3 regnes som berg. Volumet av blokkene er inkludert i prosjektert fast volum for graving, opplasting og transport.
Mengden måles som antall blokker. Enhet: stk
Som prosess 82.1. Sprengning regnes som utført under vann når sprengningsvolumet ligger i eller under vannspeilet og arbeidsstedet ikke er forutsatt tørrlagt, se prosess 81 a). Spesielle restriksjoner, for eksempel på grunn av fisk og andre miljøkrav, er angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert fast volum etter profil for sprengning. Avdekket berg profileres før sprengningsarbeidene begynnes. Berghøyder under 1,0 m regnes som 1,0 m. Det gis ikke tillegg for overberg eller ettersprengning. Den oppgitte enhetsprisen gjelder for arbeider utført på den angitte dybde ±1 m ved dybder inntil 10 m, angitt dybde ±10 % av dybden ved dybder over 10 m.
Ved større usikkerhet om dybde er det angitt en egen skala for enhetspriser avhengig av dybde i den spesielle beskrivelsen.
For beregning av prosjektert fast volum vises til prosess 81.3. Enhet: m3
Som prosess 82.11, under vann.
Som prosess 82.12, under vann.
Mengden måles som antall blokker. Enhet: stk
Omfatter isolering av berg som kan være kilde til angrep på betong (alunskifer etc.) eller andre bygningsmaterialer i henhold til den spesielle beskrivelsen.
Mengden måles som prosjektert areal av isolert berg. Enhet: m2
Omfatter hullboring og kjerneboring, boring av hull med eller uten uttak av kjerne i godt berg eller herdnet betong, og etterarbeider med de borede hullene. Hullboring for forankringer og bolter i berg og jord inngår i prosess 83.7. Boring av fôringsrør, injisering og vanntapsmåling inngår i prosess 83.5.
Borehulldiameter, lengde, helning, plassering samt bergets eller betongens kvalitet er angitt i den spesielle beskrivelsen.
Toleranser er angitt i den spesielle beskrivelsen.
Mengden måles som utført lengde av borehull. Enhet: m
Omfatter boring av hull i berg eller betong, inkludert fjerning av utborede masser. Prosessen inkluderer også boring av pilothull og opprømming av dette.
Omfatter boring med uttak, pakking, lagring og forsendelse av borekjerne i berg og betong, samt igjenfylling av borehull. Omfatter også levering av det nødvendige antall kjernekasser.
Det skal bores med minst mulig forstyrrelse av kjernen. Det føres loggbok over boringen, og kjernene merkes i samsvar med notatene i loggboken, slik at de kan identifiseres entydig. Det vises for øvrig til prosess 31.2 og den spesielle beskrivelsen. Borehull skal igjenstøpes med ekspanderende sementmørtel i henhold til prosess 84.87.
Kjernediameter og -lengde er angitt i den spesielle beskrivelsen.
Mengden måles som utført lengde av borehull hvorfra kjerne er tatt ut. Enhet: m
Omfatter leveranser og arbeider for konstruksjoner i grunnen slik som peler, støttevegger, avstivinger, forankringer/bolter etc.
Med hensyn til grunnforsterkninger vises det til hovedprosess 2, og for sikring av berg til hovedprosess 2 og 3. Spesielle miljøtiltak inngår i prosess 12.5.
Forgraving inngår i prosess 81 eller 83.61 og fjerning av bygningsrester i grunnen i prosess 15. Utsetting og innmåling av peler inngår i prosess 11.
Med hensyn til grunnforhold vises det til geoteknisk rapport.
Leveranser til og utførelse av konstruksjoner i grunnen skal være i henhold til gjeldende Norske standarder og Peleveiledningen, for forhold som ikke er dekket av Prosesskoden eller den spesielle beskrivelsen.
Stålmaterialer skal leveres CE-merket i henhold til aktuell produktstandard og leveres med kontrollsertifikat type 3.1 i henhold til NS-EN 10204. Sertifikat skal leveres senest en uke før ramming.
Deformasjonsgraden for kaldformet rør skal begrenses ved at krumningsradius skal være minst 10 ganger godstykkelsen. Kravet er oppfylt når godstykkelse ikke overskrider 5 % av diameteren.
Stål skal ha stålkvalitet, leveringsstandard og materialsertifikat i samsvar med tabell 83-1, dersom ikke annet framgår av gjeldende NS-EN standarder. Tabellen er ikke til hinder for at andre elementtyper enn de nevnte kan benyttes.
1) Utgangsmaterialet skal være plater som er normalisert (N) eller termomekanisk valset (M) i henhold til NS-EN 10025-3 eller NS-EN 10025-4.
2) Dersom røret er bærende er krav angitt i den spesielle beskrivelsen.
3) Test 5 (NDT of weld) i henhold til NS-EN 10219-1:2006 tabell 2 skal utføres.
Grunnmaterialet og tilsettmaterialet for sveiser skal ha kjemisk sammensetning og fasthetsegenskaper tilpasset hverandre. Tilsettmaterialet skal være godkjent til bruk for det aktuelle grunnmateriale av offentlig anerkjent kontrollinstitusjon. Tilsettmaterialet skal leveres med kontrollsertifikat 3.1 i henhold til NS-EN 10204 med angivelse av C, Mn, Si, P, S, Cr, Cu, V, Al, N samt alle andre legeringselementer.
I bærende sveiseforbindelser skal det brukes tilsettmateriale som tilfredsstiller følgende krav:
- Maksimalt hydrogeninnhold i sveiseavsett skal være 10 mlH2/100g.
- Sveiseavsettets flytegrense skal være minimum 10 % høyere enn minimum spesifiserte flytegrense.
Geotekniske forutsetninger, restriksjoner og utførelsesbetingelser er angitt i den spesielle beskrivelsen.
Beliggenheten av kabler og ledninger skal være påvist av respektive forvalter eller andre som har anlegg i området hvor det skal arbeides, før arbeidene påbegynnes. Andre hindringer (byggrester, flåter, blokker etc.) skal fjernes på forhånd ved forgraving dersom det ansees hensiktsmessig for en sikker gjennomføring av arbeidene. Det skal fylles tilbake med egnede materialer.
Utførelse for stål skal være i samsvar med NS-EN 1090-2:2008+A1:2011 utførelsesklasse EXC3.
Stålkonstruksjoner skal leveres CE-merket i henhold til NS-EN 1090-1:2009+A1:2011 Krav til samsvarsvurdering av lastbærende komponenter.
Forlangte materialsertifikater/beviser skal være gjennomgått og godkjent av entreprenøren før materialene tas i bruk i produksjonen. Sertifikatene skal være tilgjengelige for byggherren og skal inngå som en del av sluttdokumentasjonen.
Stålmaterialene skal merkes tydelig fra produsent og håndteres og lagres slik at de ikke skades og slik at deres data (stålsort, chargenummer etc.) lett kan kontrolleres. Stålsorten skal framgå av merkingen. Entreprenøren har ansvaret for merkingen og for at merkingen vedlikeholdes. Anvendelsen av materialene skal være sporbar.
Forarbeider for sveising
Det skal utarbeides rutiner for lagring og håndtering av pulver og tilsettmateriale. Sveiseplaner og sveiseprosedyrer forelegges byggherren i god tid før arbeidene igangsettes.
For sveiser skal det utarbeides sveiseprosedyrespesifikasjoner i henhold til NS-EN ISO 15609-1. Sveiseprosedyrer (WPS) for sveiser i kontrollklasse 2 og 3 (tabell 83-2) skal godkjennes ved sveiseprosedyreprøving i henhold til NS-EN ISO 15614-1:
- Prøvetemperaturen ved slagseighetsprøving skal være i henhold til produktstandardene for grunnmaterialet, se tabell 83-1, og maksimalt 20 °C høyere enn minimum lufttemperatur.
- Skårplassering for prøving i varmepåvirket sone skal være i smeltegrensen og i smeltegrensen +2 mm.
- Slagseighetsprøving skal utføres i rotområdet for tykkelser over 25 mm og alltid dersom forskjellige tilsettmaterialer er brukt for sveising av rot og fylling av sveisen.
- Hardhetsmålinger skal også gjøres for materialer med flytegrense <= 275 MPa.
Følgende krav skal oppfylles:
Tidligere kvalifiserte sveiseprosedyrer kan aksepteres dersom de ikke er eldre enn 5 år, tilfredsstiller kravene til kvalifisering av sveiseprosedyrer og er innenfor kvalifiseringsområdet som gitt i NS-EN ISO 15614-1:2004/AC:2011, kapittel 8.
Byggherren skal varsles før sveiseprosedyreprøven legges slik at han kan være tilstede. Prøvingen skal utføres ved et godkjent laboratorium. For sveiser i kontrollklasse 2 kan godkjenning alternativt gis på grunnlag av tidligere godkjente prosedyreprøver eller annen uavhengig dokumentasjon.
Når det gjelder krav til skårslagseighet, hardhet og makroslip for sveiseprosedyreprøven, vises det til generelle krav til sveisearbeidet.
Generelle krav til sveisearbeidet
Fugene skal utføres i samsvar med tegninger og for øvrig i henhold til NS-EN ISO 9692-2. Fugene skal være frie for skitt, rust, glødeskall, maling, fett og lignende. Er fugene utført ved stansing, klipping eller brenning, skal alt kalddeformert materiale og herdesjikt etter brenning fjernes ved sliping.
Ved sveising av kilsveis skal rotåpningen maksimalt være 2 mm. Dersom rotåpningen er større enn 2 mm, men mindre enn 5 mm, fuges tilstøtende element og sveiseforbindelsen utføres fullt gjennomsveist. Behov for for- og ettervarming bestemmes av entreprenøren i samråd med leverandører av stålmaterialer og tilsettmaterialer. Det vises også til NS-EN 1011-1, -2 og -3.
Området ved sveisestedet skal være fritt for fuktighet. Sveisestedet skal skjermes mot vind og trekk. Sveising tillates ikke ved lavere omgivelsestemperatur enn +5 °C.
Laveste tillatte godstemperatur er +50 °C. Denne kan senkes til +30 °C der ventetider for ikke-destruktiv testing er i henhold til NS-EN 1090-2:2008+A1:2011. Temperaturen etableres i et område med bredde 75 mm på begge sider av sveisens midtlinje.
Hver sveisestreng og den ferdige sveis skal avslagges og rengjøres.
For sveiser i henhold til kontrollklasse 2 og 3, skal heftsveiser fjernes. Heftsveisene kan imidlertid bli stående som en permanent del av hovedsveisen dersom de utføres av kvalifiserte sveisere under de samme betingelser som rotstrengen/hovedsveisen. Entreprenøren skal framlegge kvalifisert prosedyreprøve utført med heftsveis. Start og stopp av heftsveiser som blir stående, skal slipes.
Elektroden skal ikke tennes utenfor sveisefugen.
Ferdige sveiser skal oppfylle kravene som er gitt for kvalifisering av sveiseprosedyrer.
Sveiser i forbindelse med pelespisser og pelehoder, skjøting av massive stålprofiler, stålrørspeler der stålet er bærende og stålkjernepeler skal ha kontrollklasse 3 i henhold til tabell 83-2. Stålrørspeler, ikke bærende fôringsrør, midlertidige spunt og støttevegger samt avstivningen skal ha kontrollklasse 2. Det er angitt i den spesielle beskrivelsen om stålrøret er bærende. Innvendig stålrør som forskaling skal ha kontrollklasse 1. Øvrige sveiser skal ha kontrollklasse som angitt i den spesielle beskrivelsen.
Betongarbeider skal utføres etter NS-EN 13670+NA og utførelsesklasse 2 for midlertidige konstruksjoner, og utførelsesklasse 3 for permanente konstruksjoner.
Akseptgrenser for sveiser
Gjentatte funn av feil utover akseptgrensene og funn av plane feil skal føre til øket ikke-destruktiv kontroll av forbindelsene, gjennomgang av sveiseutførelsen og sveiseinspeksjonen, og eventuell revisjon av sveiseprosedyren.
Feilindikasjoner som kan være plane, men som på grunn av vanskelig geometri eller annet er vanskelige å tolke, skal føre til gjennomgang av kontrollmetoden for om mulig finne en bedre metode. Gjentatte systematiske feil er ikke tillatt.
Akseptgrenser for visuell inspeksjon
NS-EN 1090-2 gir kvalitetsnivå for de ulike utførelsesklassene. Akseptkriterier for kvalitetsnivå B, C og D er gitt i NS-EN ISO 5817. For sveiser i kontrollklasse 2 gjelder akseptkriterier for kvalitetsnivå B. For sveiser i kontrollklasse 3 gjelder akseptkriterier kvalitetsnivå B+:
- Sveiser skal ha jevn overflate og gå jevnt over i grunnmaterialet.
- Kilsveiser bør være symmetrisk og ha svakt konkav eller rett overflate.
- Sveiser skal ha en jevn overgang til grunnmaterialet uten skarpe kanter.
Akseptgrenser for magnetpulverinspeksjon
Akseptgrenser avhengig av kvalitetsnivå er gitt i NS-EN ISO 23278.
Akseptgrenser for ultralydinspeksjon
Akseptgrenser avhengig av kvalitetsnivå er gitt i NS-EN ISO 11666.
Kontrollplan for entreprenørens egenkontroll forelegges byggherren før arbeidene starter. Kontrollplanen skal utarbeides i henhold til pålitelighetsklasse (CC/RC) etter NS-EN 1990+NA med klassifisering som angitt i den spesielle beskrivelsen.
Stålmaterialer levert med kontrollsertifikat 3.1 vil ikke bli besiktiget av kjøper hos produsenten. Disse skal derfor kontrolleres av entreprenøren med hensyn til spesifiserte toleranser og overflatebeskaffenhet så snart de mottas.
Spesiell prøving av stålmaterialene kan forlanges for materialer uten dokumentasjon av spesifikk prøving i henhold til NS-EN 10204 fra produsenten, for eksempel materialer levert fra lager. Entreprenøren skal innhente byggherrens aksept for å kunne anvende materialer uten dokumentasjon. Disse materialene skal besiktiges og kontrolleres av entreprenøren med hensyn til toleranser og overflatebeskaffenhet. Det tas prøve fra hver enkelt stang, plate, støpestykke etc. dersom innstemplet chargenummer ikke kan påvises. Kan chargenummer påvises for hver enkelt stang, plate, støpestykke osv. sløyfes prøvingen dersom tilfredsstillende dokumentasjon for vedkommende charge framlegges. Har flere stenger, plater, støpestykker etc. samme chargenummer og dokumentasjon mangler, bestemmes antall prøver av byggherren.
Prøving skal utføres i samsvar med kravene til prøving i NS-EN 10025-1:2005, kapittel 9 og 10 samt Tillegg A. Stykkanalyser utføres i henhold til NS-EN 10025-1:2005, kapittel 13, valgmulighet 2.
Prøvene skal som et minimum omfatte kjemisk sammensetning, strekkprøving og slagseighetsprøving. Dersom det er nødvendig å fastslå materialets leveringstilstand skal det også foretas metallografiske slip og vurdering av mikrostrukturen. Resultatene av prøvingen skal tilfredsstille forutsatte krav til materialet for den aktuelle bruk.
Sveisekontroll utføres i omfang etter tabell 83-2. Prosentangivelser refereres til totalt antall sveiseskjøter.
Entreprenøren plikter å utføre egenkontroll under hele arbeidets gang, ledet av en erfaren sveisefagmann.
Entreprenøren skal føre protokoll over alt sveisearbeidet. Protokollen skal inneholde følgende opplysninger:
- sveisested (på konstruksjonen)
- navn på sveiser
- tidspunkt for sveisingen
- anvendt sveiseprosedyrespesifikasjon
- størrelser som kan variere i forhold til prosedyrespesifikasjonen som for eksempel rotmål, temperatur, platetykkelse eller annet som avtales spesielt
Entreprenøren skal føre en løpende kontroll med sveisearbeidene i form av visuell kontroll og kontroll med ultralyd og magnetpulverkontroll for påvisning av eventuelle sprekker, porer, bindefeil, slagginneslutninger, kantsår, rotfeil og lignende. Omfanget av kontrollen skal være i henhold tabell 83-2. For sveiseforbindelser med mindre enn 100 % kontrollomfang skal kontrollen utføres på områder der sannsynligheten for feil anses å være størst.
Ikke-destruktiv kontroll (NDT) skal dokumenteres slik at de inspiserte områder lett kan identifiseres og slik at kontrolldokumentasjonen lett kan mangfoldiggjøres. Dokumentasjonen skal identifisere og lokalisere sveisefeilene og stadfeste hvorvidt disse er innenfor eller utenfor akseptkriteriene. Sveisefeilene skal angis på skisser som viser beliggenhet både langs sveisene og i sveisetverrsnittet.
For ultralydkontroll skal ekko som overstiger 50 % av referansehøyden for kontrollklasse 2 og 20 % for kontrollklasse 3 rapporteres. Rapporten skal inneholde posisjon av sveisefeil, ekkohøyde, lengde, dybde under overflaten og type feil. Dersom type feil ikke med sikkerhet kan konstateres, skal sannsynlig feiltype angis.
Ikke-destruktiv kontroll (NDT-kontroll) av sveiser for massive stålprofiler, stålkjernepeler, pelehoder og pelespisser skal ikke utføres tidligere enn kravene gitt i tabell 23 i NS-EN 1090-2:2008+A1:2011. For skjøting av stålrørspeler og fôringsrør der stålet ikke er bærende, kan kontrollen gjøres etter 3 timer forutsatt at avkjølingsperioden er over og at byggherren har egen kontrollør tilstede for å sjekke at prosedyrer følges. Det er angitt i den spesielle beskrivelsen om byggherren vil stille med egen kontrollør. Generelle krav til NDT-kontroll av sveiste forbindelser er angitt i NS-EN ISO 17635.
Ultralydkontroll av sveiseforbindelser i plater skal utføres i henhold til NS-EN ISO 17640.
Magnetpulverkontroll skal utføres i henhold til NS-EN ISO 17638. Det bør benyttes AC yokes. Hvis metoden med "prods" (direkte strømgjennomgang) blir benyttet, skal en være forsiktig slik at en unngår lokal oppvarming av testoverflaten. Blybelagte eller myke elektroder skal benyttes. Det skal benyttes kontrastfarge (hvit kontrastvæske). Entreprenøren skal utarbeide prosedyrer for NDT-kontroll og forelegge disse for byggherren for uttalelse.
Betongarbeider kontrolleres i samsvar med NS-EN 13670+NA utførelsesklasse 3.
Innmålt geometri skal være på et format som enkelt kan innarbeides på som bygd tegninger.
Omfatter alle leveranser og arbeider fram til ferdige rammede/innmeislede betongpeler med ev. fordybling. Omfatter også supplerende grunnundersøkelser.
Det skal føres fullstendig pele- og rammeprotokoll. Protokollen føres på skjema egnet for formålet, og skal generelt være i henhold til NS-EN 12699. Eksempel på skjema og utfylling er vist i Peleveiledningen.
Rammeprotokollen føres kontinuerlig og forelegges byggherren daglig, senest første arbeidsdag etter at rammingen har funnet sted. Rammeprotokollen skal forøvrig være tilgjengelig for gjennomsyn på et hvilket som helst tidspunkt før den er overlevert.
Fullstendig pele- og rammeprotokoll for alle pelene i en pelegruppe forelegges byggherren før pelene kappes. Se også prosess 83.17. Protokollen skal dateres og signeres av arbeidslederen og den som fører protokollen. Protokollen skal senere suppleres med informasjon fra etterfølgende arbeider med pelene.
Byggherren skal gis rimelig tid til å vurdere og kontrollregne pelegruppen på grunnlag av peleprotokollen og innmålingene.
Protokollen skal ha format og leveres/distribueres som angitt i den spesielle beskrivelsen eller etter avtale med byggherren.
Rammeprotokollen skal som et minimum inneholde:
- navn på ansvarlig leder av pelearbeidene
- navn på arbeidsleder og protokollfører
- identifikasjon av hver pel
- peletype, tverrsnitt og materialkvaliteter
- dato for støping, transport og ramming inkludert etterramming
- samlet lengde og lengde av peleelementer
- type og lengde av pelespiss
- loddtype - slagpute, fallhøyde, energitilførsel og/eller slagtakt
- antall slag per meter og synkning per slagserie
- bevegelsesmåling
- avvik fra forutsetningene
- forhold som kan påvirke bæreevnen
Følgende innmålinger skal også leveres:
Omfatter supplerende grunnundersøkelser av type og omfang som entreprenøren anser nødvendig for å bestemme pelelengde og gi grunnlag for egen vurdering av pelearbeidene, herunder nødvendig bestilling av materialer.
Grunnundersøkelser kan også bestå av «sondering» med ordinær peleramming.
Kostnaden angis som rund sum. Enhet: RS
Omfatter supplerende grunnundersøkelser som angitt i den spesielle beskrivelsen.
Utførelsen skal være i samsvar med håndbok R211 Feltundersøkelser.
Mengden måles som utført lengde boring. Enhet: m
Omfatter fordoring som angitt i den spesielle beskrivelsen.
Mengden måles som utført lengde fordoring. Enhet: m
Omfatter forboring som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert lengde forboring. Enhet: m
Omfatter uttak av leirpølser for å redusere massefortrengning/omrøring eller andre uheldige virkninger av pelerammingen. Omfatter også tiltak som er nødvendige for å komme igjennom fastere lag/tørrskorpe, herunder tiltak for å unngå plugging.
Uttak av leirpølser skal utføres til den dybde og med tverrsnittsareal som er nødvendig for å oppnå den tilsiktede virkning. Dette avgjøres i samråd med byggherren.
Det skal benyttes utstyr som gjør det mulig å fylle luft eller vann nedenfra mens pølsene tas ut. Pelen skal rammes straks pølsen er tatt ut. Kun ett hull skal stå åpent om gangen.
Mengden måles som utført lengde av leirpølser regnet fra terreng til bunn av utført hull. Enhet: m
Omfatter leveranse av slakkarmerte peler med alt tilbehør inkludert kapping og skjøting.
Pelene skal være produsert av fabrikk sertifisert av et akkreditert teknisk kontrollorgan, og skal leveres med samsvarserklæring vedlagt produktdokumentasjon og kontrollresultater.
Peletype, dimensjoner, kapasitet og egenskaper skal tilsvare peletype P270 eller P345 i henhold til den delen av nasjonalt anneks til NS-EN 12794 som omhandler aktuell peletype. NS 3046 skal legges til grunn fram til nasjonalt anneks til NS-EN 12794 foreligger.
Prefabrikkerte peleelementer av betong skal være i samsvar med NS-EN 12794, peletype klasse 1 etter NS-EN 12794 Tabell 3, vinkelavvik klasse AD1 etter NS-EN 12794 Tabell 1.
Betongkvaliteten skal være fasthetsklasse B45, bestandighetsklasse MF40, kloridklasse Cl 0,10 i samsvar med NS-EN 206+NA. Betongens grove tilslag skal være pukk (knust berg) med Dmaks i området 16-20 mm (Dlower = 16 mm, Dupper = 20 mm). Betongens E-modul skal være dokumentert og skal kunne oppgis på forespørsel.
Armeringen skal være av kvalitet B500NC, NS 3576-3. Armeringsoverdekning for ytterste armeringslag (bøylene) skal være 50 ±10 mm, for den frie (uforskalte) flaten 50 +20/-10 mm.
Armeringen skal monteres uten monteringsstenger utenfor den konstruktive armeringen. Armeringen bindes manuelt med bindtråd, alternativt med sveiseautomat der det er dokumentert at sveisen ikke reduserer armeringens utmattingsfasthet. Denne dokumentasjonen skal ikke være eldre enn 1 år. Manuell binding skal være uten bruk av monteringssveiser.
Armeringen skal bindes stramt og tett, slik at ingen stenger kan forskyve seg under utstøping. Armeringsstoler monteres på 3 sider (mot forskalingen) c/c maksimalt 1,0 m. Minst en side skal ha armeringsstoler i to snitt slik at armeringskurven ikke kan rotere under utstøping. Armeringsstoler skal være av mørtel eller betong av kvalitet B45, M40 eller MF40, Cl 0,10 etter NS-EN 206+NA.
Armeringsprosenten skal være så stor og armeringen slik fordelt at pelene tåler den nødvendige håndtering og ramming, minimum armeringsprosent er 2 %.
Betongen i peleelementer skal beskyttes mot uttørking fra utstøping fram til minst 60 % av krevd karakteristisk fasthet er oppnådd. Peleelementer skal tilfredsstille 80 % av krevd karakteristisk fasthet og ha minst 7 dager herdning før transport fra støpeplass til byggeplass, og ha minst 14 dagers herdetid før ramming. Peleelementene skal være merket med støpedato. De skal dessuten oppbevares og merkes slik at det ikke kan oppstå forveksling mellom eller sammenblanding av forskjellige typer, aldre og kvaliteter.
Pelene skal transporteres, håndteres og lagres på en slik måte at det ferdige produkt ikke forringes. Spesielt skal det sørges for skånsom håndtering av peleelementene ved flytting fra lager på anleggsstedet til rammeriggen.
Pelehodet skal være beskyttet av en stålkrage som hindrer knusing av betong under rammingen. Kragen skal være av flatstål, som skal være montert før utstøpingen av pelen, og skal flukte med sideflaten. Alle lengdearmeringsjern skal avsluttes i samme avstand fra endeflaten.
Betongpel som skal rammes til berg skal være utstyrt med bergspiss. Pelens og spissens lengdeakser skal flukte. Pelespissens lengde og form skal være avpasset bergets helning. Det vises til den spesielle beskrivelsen. Pelespissens hardhet skal være som beskrevet i Peleveiledningen.
Det skal ikke benyttes peleelementer som før nedramming har fått langsgående sprekker eller åpne tverrgående sprekker bredere enn 0,3 mm med lengde større enn halve omkretsen. Peleelementene skal være uten avskallingsskader som reduserer armeringsoverdekningen utover toleransekravet for overdekning.
Pilhøyden (krumningen) skal være maksimalt 0,2 % målt over en avstand på minst 5 m. Dette tilsvarer en krumningsradius på minst 300 m. For peler med lengde mindre enn 5 m er største tillatte pilhøyde 10 mm. For rektangulære og andre mangekantede peler skal målinger foretas på to sideflater som står vinkelrett på hverandre. På hver av sideflatene måles pilhøyden langs midtlinjen mellom to vilkårlig valgte punkter. For sirkulære peler måles langs to generatriser i 90° avstand i plan med lengdeaksen.
Endeflate ved peletopp skal være plan og stå vinkelrett på pelens lengdeakse, med maksimal skjevhet 1:100. Endeflater ved skjøt skal maksimalt ha skjevhet 1:150.
Pelens tverrsnittsareal skal ikke avvike mer enn ±5 % fra nominelt areal.
Omfatter levering, transport og lagring av peleelementer inklusive skjøt og/eller stålkrage
Mengden måles som utført lengde av rammede peler, målt fra og med underkant pel (eksklusive pelespiss) til prosjektert kappekote, inkludert lengde av frilagt armering. Angitt mengde er ikke å anse som nøyaktig grunnlag for bestilling av materialer. Enhet: m
Omfatter levering av bergspiss montert på pel.
Mengden måles som prosjektert antall spisser. Enhet: stk
Omfatter bergspiss med forlenget dubb montert på pel.
Tilleggslengden skal være 40 ±5 mm i forhold til normal dubb.
Mengden måles som prosjektert antall spisser. Enhet: stk
Omfatter levering av løsmassesko montert på pel.
Mengden måles som prosjektert antall løsmassesko. Enhet: stk
Omfatter levering, transport og lagring av peleelementer med borkanal, inklusive skjøt og/eller stålkrage.
Borkanalen skal ha innvendig diameter minimum 60 mm, eller som angitt i den spesielle beskrivelsen.
Mengden måles som utført lengde av rammede peler, målt fra og med underkant pel (eksklusive pelespiss) til prosjektert kappekote, inkludert lengde av frilagt armering. Angitt mengde er ikke å anse som nøyaktig grunnlag for bestilling av materialer. Enhet: m
Omfatter levering av hul spiss montert på pel.
Spissen skal ha sentrisk hull med diameter tilsvarende borkanalen. Hullet skal være gjenstøpt med ekspanderende mørtel med fasthet minimum 30 MPa under nedrammingen.
Mengden måles som prosjektert antall hule spisser. Enhet: stk
Omfatter levering av hul bergspiss med forlenget dubb, montert på pel.
Tilleggslengden skal være 40 ±5 mm i forhold til normal dubb.
Mengden måles som prosjektert antall hule spisser. Enhet: stk
Omfatter levering og påføring av bitumen og papirbeskyttelse av denne, samt ekstra kostnader under håndtering, ramming, kapping etc. som bitumenbelegg medfører.
Det påføres først en primer, deretter benyttes uoksydert bitumen.
Når belegget påføres skal pelen ha en temperatur på minimum +10 °C. Belegget påføres på tørr peleoverflate etter at overflaten om nødvendig er rengjort.
Tykkelsen på belegget skal være minimum 2 mm ved bitumen 70/100 (se NS-EN 12591+NA) eller som angitt i den spesielle beskrivelsen.
Påført belegg skal sikres mot å sige ved å vikle kraftpapir stramt rundt pelen. Det skal tas forholdsregler som hindrer at belegget blir skrapt av under transport/håndtering og nedramming.
Mengden måles som utført lengde av peler med bitumenbelegg. Enhet: m
Omfatter kostnader ved tilrigging/nedrigging for rammede betongpeler, medregnet flytting og oppstilling mellom og innenfor pelegrupper.
Pelerammingen utføres fra eksisterende terreng eller midlertidig planum. Prosessen omfatter også nødvendige tiltak og kostnader for å kunne ramme pelene fra valgt planum.
Peleriggen skal gi sikker og stabil styring for lodd og pel. Føringstårnet skal ha sikre støtter. Det skal være mulig på en enkel måte å korrigere tårnets helning under ramming. Flytende rigg skal ha tilfredsstillende bæreevne, stabilitet og forankring. Ved ramming under vann skal peleriggen ha forsenkbar bom for styring av pelen, dersom ikke pelens ansett styres med mal.
Med hensyn til rammeutstyr vises til den spesielle beskrivelsen. Valg av rammeutstyr med angivelse av netto rammeenergi forelegges byggherren. Det er entreprenørens ansvar at rammingen lar seg gjennomføre med det valgte utstyret.
Omfatter transport, tilrigging og nedrigging av maskiner og utstyr som trengs for å kunne ramme betongpeler.
Kostnaden angis som rund sum. Enhet: RS
Omfatter tilleggskostnader ved transport, tilrigging og nedrigging av pelerigg på flåte. Prosessen omfatter også alt utstyr som entreprenøren finner nødvendig for å kunne utføre arbeidene fra sikker arbeidsplattform, herunder bukserbåt, moringer, liner, vinsjer eller annen fastholding, i tillegg til selve flåten.
Kostnaden angis som rund sum. Enhet: RS
Omfatter flytting, oppstilling og nøyaktig lokalisering av pelemaskin/tårn, samt kostnader forbundet med etablering av målegrunnlag for nøyaktig plassering av pelene.
Mengden måles som antall pelegrupper. Enhet: stk
Omfatter tilleggskostnader forbundet med flytting av og oppstilling på flåte.
Mengden måles som prosjektert antall pelegrupper. Enhet: stk
Omfatter tilleggsarbeider forbundet med ansett av peler under vann. Gjelder ved ramming fra flåte, eller der hvor byggegrop ikke kan lenses på grunn av høy grunnvannstand eller andre geotekniske forhold.
Mengden måles som prosjektert antall pelegrupper. Enhet: stk
Omfatter leveranser og arbeider fram til ferdig rammet pel.
Betongpeler skal rammes med hydraulisk fallodd. Bruk av andre loddtyper skal avtales med byggherren.
Loddets tyngde skal være 50-80 kN og slik at tyngden tilsvarer (er minst like stor som, men ikke vesentlig større enn) den maksimale tyngden av forutsatt lengste rammede pel. Ved bruk av flere peletyper (tverrsnittsareal) gjelder dette for hver peletype. Alternativt skal loddets tyngde være som angitt i den spesielle beskrivelsen eller etter avtale med byggherren.
På peletoppen skal det under ramming være satt på en slaghette. Slaghetten skal være av stål og tilpasset pelen slik at det oppnås god styring for peletoppen.
Under ramming skal slagene være sentrert på pelen og falle sammen med pelens lengdeakse.
Ramming med jomfru tillates ikke.
Pelens retning skal kontrolleres under rammingen. Dersom en pel har en tendens til å trekke seg, skal det ikke forsøkes å tvinge den tilbake etter at den har fått feste i bakken.
Loddets fallhøyde skal tilpasses pelelengden og rammemotstanden med hensyn til rammespenninger. Ved ramming i bløte masser benyttes maksimalt en fallhøyde på 0,15 m og i fast grunn/mot berg maksimalt 0,30 m, eller som angitt i den spesielle beskrivelsen. Ved tvil skal PDA-målinger benyttes for bestemmelse av rammespenningene, se prosess 83.151.
Følgende toleransekrav gjelder for ferdig nedrammet/innmeislet pel
- maksimalt loddavvik er 2,5 % for vertikale peler
- maksimalt helningsavvik i enhver retning fra prosjektert peleakse er 4 % for skråpeler
- kote for topp skal ikke avvike mer enn ±50 mm fra prosjektert kote
- maksimalt tillatt avvik fra prosjektert plassering i horisontalplanet er 100 mm
Toleranser for avvik fra prosjektert peleakse regnes/måles som definert i NS-EN 12699. Avvik skal ikke være ensidige og/eller systematiske.
Omfatter nedramming og skjøting av betongpeler.
Tillegg for ramming med synk mindre enn eller lik 4 mm per slag inngår i prosess 83.1451. Synken regnes som gjennomsnitt over serie a 10 slag
Svevende peler rammes til en dybde angitt i den spesielle beskrivelsen og avsluttes uten stoppslagning eller innmeisling. For slike peler gjelder:
Hver enkelt pel skal kontrollnivelleres umiddelbart etter endt nedramming til angitt dybde. Senere skal hver pel i pelegruppen nivelleres før kapping for å avgjøre om etterramming er nødvendig på dette tidspunkt.
Dersom nivellement viser at pelen har hevet seg mer enn 50 mm skal det foretas etterramming, se prosess 83.146. Dersom det er angitt i den spesielle beskrivelsen eller byggherren anser det påkrevet skal etterramming utføres. Arbeidet skal innrettes slik at etterramming er mulig.
For peler som avsluttes med stoppslagning eller innmeisling gjelder andre krav, se prosess 83.142 eller 83.144.
Mengden måles som utført lengde av rammede peler, målt fra og med pelespiss til prosjektert kappekote, inkludert lengde av frilagt armering. Enhet: m
Omfatter stoppslagning av betongpeler i løsmasser med inntil 300 slag i serier à 10 slag. Nivellement av hver enkelt pel både etter endt ramming og før kapping inngår i prosessen.
Stoppslagning ut over 300 slag inngår i prosess 83.1452.
Pelen rammes til dybde angitt i den spesielle beskrivelsen før stoppslagning kan utføres.
Stoppslagning utføres alltid etter at pelen er rammet til synkning mindre enn eller lik 4 mm per slag for de siste 300 slag. Stoppslagningen utføres i serier à 10 slag. Synk per serie måles. Stoppslagningen utføres inntil synkning per serie for det angitte antall serier er brakt under den fastsatte grense (stoppkriteriet). For stoppkriteriet og krav til tilført slagenergi vises det til den spesielle beskrivelsen.
Under stoppslagningen skal pelens synkning hele tiden være avtagende eller konstant. Hvis synkningen under stoppslagningen øker, skal stoppslagningen regnes påbegynt igjen når synkningen på ny avtar og er mindre enn eller lik 4 mm per slag for de siste 300 slag.
Det skal ikke være noen pause i rammingen eller foretas noen utskiftning av pute eller mellomlegg like før eller under stoppslagningen.
Det skal utføres bevegelsesmåling på en representativ slagserie i sluttfasen av stoppslagningen. Det skal videre utføres PDA-målinger dersom dette er angitt, se prosess 83.151.
Det skal verifiseres at karakteristisk bæreevne er oppnådd etter dynamiske metoder (rammeformel og/eller PDA-målinger).
Hver enkelt pel skal kontrollnivelleres umiddelbart etter endt stoppslagning. Senere skal hver pel i pelegruppen nivelleres før kapping for å avgjøre om etterramming er nødvendig.
Dersom kontrollnivellement viser at pelen har hevet seg, skal det foretas etterramming, se prosess 83.146. Arbeidet skal innrettes slik at etterramming er mulig.
Mengden måles som prosjektert antall peler. Enhet: stk
Alle pelene i en pelegruppe skal være rammet til kontakt med berg før disse arbeider utføres.
Omfatter kostnader med rigg for boring og fordybling av betongpeler.
Kostnaden angis som rund sum. Enhet: RS
Omfatter boring for fordybling av pelespiss.
Når pelen er rammet til kontakt med berg, og før innmeisling tar til, bores det til dybde 2 m inn i berg. Det benyttes borkrone med diameter tilpasset såvel innvendig diameter i borkanalen (se prosess 83.122) som dybelens diameter.
Mengden måles som prosjektert antall borede hull. Enhet: stk
Omfatter levering og montering av dybel i antall peler som angitt i den spesielle beskrivelsen.
Det skal benyttes dybel med diameter 50 mm og lengde 3 m.
Før dybelen monteres utføres rengjøring og kontroll av at borehullet er rent for løsmasser. Deretter fylles hullet med passende mengde mørtel og dybelen monteres (slippes) til bunn av borehullet.
Innmeisling i henhold til prosess 83.144 utføres før mørtelen herder.
Etter fullført innmeisling fylles borkanalen i resten av pelen med mørtel.
Mengden måles som prosjektert antall fordyblede peler. Enhet: stk
Omfatter innmeisling av betongpeler i berg med inntil 300 slag i serier à 10 slag. Nivellement av hver enkelt pel både etter endt ramming og før kapping inngår i prosessen.
Innmeisling utover 300 slag inngår i prosess 83.1453.
Ved bergkontakt skal loddets fallhøyde reduseres til 0,10 m, for å unngå skrensing på skrått berg. Deretter økes fallhøyden trinnvis, i trinn à 0,10 m, inntil maksimalt 0,30 m. For spesielt korte peler skal maksimal fallhøyde reduseres og tilpasses rammespenningene, som om nødvendig fastlegges ved PDA-målinger, se prosess 83.151.
Pelen skal så meisles inntil synkningen per serie er lik eller mindre enn det meislingskriteriet som er angitt i den spesielle beskrivelsen, og innmeislingsdybden i berg er minst lik pelespissens diameter.
Innmeislingen foretas i serier à 10 slag. Synkningen skal måles for hver slagserie. Det skal uansett synk slås minimum 10 serier per trinn av fallhøyden.
Når synkningen per serie er avtagende eller konstant, og lik eller mindre enn meislingskriteriet, økes fallhøyden til neste trinn. Prosedyren gjentas inntil maksimal fallhøyde benyttes. Innmeislingen kan avsluttes når synkningen er avtagende eller konstant og lik eller mindre enn meislingskriteriet over de 5 siste slagseriene.
Dersom synkningen i noen faser av innmeislingen er økende, skal fallhøyden reduseres på nytt, og hele prosedyren for innmeisling gjentas inntil kravene er tilfredsstilt.
Dersom kravet til innmeislingsdybde ikke er oppnådd skal innmeislingen fortsette til det er slått inntil 600 slag totalt. Innmeislingen kan da avsluttes dersom en samlet vurdering i samråd med byggherren tilsier at bergfestet er tilfredsstillende.
Bevegelsesmåling skal utføres på en av de avsluttende slagseriene.
Det skal verifiseres at karakteristisk bæreevne er oppnådd etter dynamiske metoder (rammeformel og/eller PDA-målinger).
Meislingsprosedyrene skal revurderes og/eller tilpasses under arbeidets gang dersom erfaringene tilsier at det er hensiktsmessig. Dette avklares i samråd med byggherren.
Hver enkelt pel skal kontrollnivelleres umiddelbart etter endt innmeisling. Senere skal hver pel i pelegruppen nivelleres før kapping.
Pelene skal etterrammes, se prosess 83.146. Entreprenøren skal innrette arbeidet slik at etterramming er mulig.
Mengden måles som prosjektert antall innmeislede peler. Enhet: stk
Omfatter tillegg for nedramming med synk mindre enn eller lik 4 mm per slag, regnet som gjennomsnitt over serie a 10 slag.
Det skal benyttes maksimal rammeenergi, tilpasset den aktuelle peletype, pelelengde og rammemotstand med hensyn til rammespenninger.
Rammingen skal utføres i serier à 10 slag, alternativt kan rammingen pågå kontinuerlig, men rammemotstanden skal registreres og protokollføres i serier à 10 slag.
Mengden måles som utført antall slagserier à 10 slag. Enhet: stk
Omfatter supplerende stoppslagning utover de 300 slagene som inngår i prosess 83.142.
Som prosess 83.142.
Mengden måles som utført antall slagserier à 10 slag. Enhet: stk
Omfatter supplerende innmeisling/stoppslagning utover de 300 slagene som inngår i prosess 83.144.
Som prosess 83.144.
Mengden måles som utført antall slagserier à 10 slag. Enhet: stk
Omfatter etterramming med inntil 100 slag i serier à 10 slag, se prosess 83.142 og 83.144. Nivellement av samtlige peler etter etterramming inngår i prosessen. Prosessen omfatter også kostnader for ny eller endret rigg for etterramming.
Etterramming utover 100 slag inngår i prosess 83.1452 eller 83.1453.
Etterramming skal utføres med samme loddtype som benyttet under ordinær innmeisling/stopp-slagning. Annen loddtype kan kun benyttes etter avtale med byggherren.
Etterramming skal utføres med minimum 5 slagserier à 10 slag, med fallhøyde som benyttes i avsluttende fase av innmeislingen/stoppslagningen prosess 83.142 og 83.144.
Etterrammingen skal avsluttes når synkningen per serie for de siste to slagserier à 10 slag er lik eller mindre enn det stoppkriteriet (løsmasser) eller det meislingskriteriet (berg) som er fastlagt, og pelen er rammet ned til det nivået pelen hadde etter endt stoppslagning/innmeisling. Synkningen skal være avtagende eller konstant.
Dersom dette krav ikke oppfylles, skal ny stoppslagning/innmeisling foretas, se prosess 83.142 og 83.144.
Hver enkelt pel skal kontrollnivelleres umiddelbart etter etterrammingen. Dokumentasjon på innmåling skal leveres byggherren senest en arbeidsdag etter at pelegruppen er ferdig etterrammet.
Annen gangs etterramming skal utføres dersom byggherren finner det nødvendig. Byggherren kan også avgjøre om omfanget av etterramming kan reduseres dersom resultatene viser at etterramming ikke synes nødvendig.
Mengden måles som utført antall etterrammede peler. Enhet: stk
Omfatter materialer, arbeider og dokumentasjon forbundet med dynamiske kontrollmålinger.
Det utføres dynamiske kontrollmålinger på et antall peler som angitt i den spesielle beskrivelsen, blant de første pelene som rammes etter oppstart av pelearbeidene. Hensikten med målingene er primært å etablere sammenhørende datasett for fallhøyde, rammespenninger, elastisk deformasjon etc. for den aktuelle sammenstilling av pelerigg(loddtype)/peletype/grunnforhold.
Måleresultatene benyttes til å gjennomføre den videre pelerammingen på en mest mulig hensiktsmessig måte med hensyn til ovennevnte faktorer og øvrige krav. Måleprogrammet skal planlegges og gjennomføres slik at entreprenøren kan nyttiggjøre seg resultatene. Måleprogrammet forelegges byggherren
Målingene kan også benyttes som grunnlag for vurdering av bæreevne.
Dersom det oppstår vesentlige endringer av pelerigg, peletype, grunnforhold eller oppstår andre spesielle behov skal det utføres supplerende dynamiske kontrollmålinger. Dette avgjøres av byggherren på bakgrunn av erfaringene med pelearbeidene.
Dynamiske kontrollmålinger utføres generelt som angitt i Peleveiledningen punkt 13.3 så langt det er relevant.
Det skal utføres bevegelsesmålinger på et representativt utvalg av slagseriene under de dynamiske kontrollmålingene, og slik at det lett kan etableres sammenhengende datasett mellom måleresultater og bevegelsesmålingene.
Gjennom måleprogrammet skal pelen i den grad det er praktisk mulig følges gjennom nedramming, innmeisling i berg og/eller stoppslagning, med hovedfokus på den avsluttende del av rammingen. Det skal utføres målinger ved ulike trinn i fallhøyde (rammeenergi) slik at sammenhørende datasett kan etableres.
Måleresultatene skal rapporteres i en rapport som minimum skal vise
- identifikasjon av pelen
- type rammeutstyr
- fallhøyde (rammeenergi)
- rammespenninger
- elastisk deformasjon
- synk
- anslått bæreevne
- graf over aksiell kraft - tid
- graf over hastighet - tid
- graf over dynamisk motstand - permanent forskyvning
Mengden måles som antall ganger måleprogram gjennomføres. Enhet: stk
Omfatter (forberedende) tilrigging og (avsluttende) nedrigging av utstyr for dynamisk kontrollmåling samt reisetid for målepersonell.
Omfatter selve den dynamiske kontrollmålingen på den enkelte pel, inkludert montering og demontering av givere.
Rapportering av måleresultater inngår også i prosessen.
Mengden måles som antall målte peler. Enhet: stk
Omfatter materialer og arbeider samt dokumentasjon forbundet med krumningskontroll av ferdig rammede peler.
Krumningskontrollen utføres som beskrevet i den spesielle beskrivelsen.
Mengden måles som antall målte peler. Enhet: stk
Omfatter uforutsett ventetid for pelerigg som skyldes byggherren oppad begrenset til 8 timer per dag. Stopp av arbeidet som entreprenøren mener betinger ventetid, varsles byggherren omgående. Rimelig påregnelig ventetid på grunn av byggherrens kontrollarbeid, inspeksjoner og målinger skal være innarbeidet i de enkelte prosesser.
Uforutsett ventetid skal attesteres av byggherren.
Mengden måles som medgått ventetid. Enhet: time
Omfatter kostnader for drift av pelerigg med tilhørende mannskap. Prosessen kommer til anvendelse etter avtale om ekstraarbeider og ved spesielle forhold som ikke dekkes av andre prosesser.
Driftstid for rigg skal attesteres av byggherren.
Mengden måles som medgått driftstid. Enhet: time
Byggherrens samtykke skal foreligge før arbeidene med kapping av peler og utførelse av pelehode/fundament påbegynnes.
Omfatter kapping av betongpeler.
Pelene skal nivelleres før kapping, og om nødvendig etterrammes.
Kappet flate skal være plan og stå normalt på pelens lengdeakse. Lengden av frilagt armering skal være i henhold til den spesielle beskrivelsen.
Kappingen skal utføres slik at verken pelen under kappnivået eller den frilagte armeringen skades. Kapping ved sprengning tillates ikke.
Mengden måles som prosjektert antall kappede peler. Enhet: stk
Mengden måles som prosjektert antall kappede peler. Enhet: stk
Omfatter alle leveranser og arbeider fram til ferdig etablerte rammede utstøpte stålrørspeler. Omfatter også supplerende grunnundersøkelser.
Det skal føres fullstendig pele- og rammeprotokoll. Protokollen føres på skjema egnet for formålet, og skal generelt være i henhold til NS-EN 12699. Eksempel på skjema og utfylling er vist i Peleveiledningen.
Rammeprotokollen skal føres kontinuerlig og forelegges byggherren daglig, senest første arbeidsdag etter at rammingen har funnet sted. Rammeprotokollen skal forøvrig være tilgjengelig for gjennomsyn på et hvilket som helst tidspunkt før den er overlevert.
Fullstendig pele- og rammeprotokoll med innmålinger for pelene i en pelegruppe forelegges byggherren før pelene kappes. Protokollen skal dateres og signeres av arbeidslederen og den som fører protokollen. Protokollen skal senere suppleres med informasjon fra etterfølgende arbeider med pelene.
Byggherren skal gis rimelig tid til å vurdere og om nødvendig kontrollregne pelegruppen på grunnlag av peleprotokollen.
Protokollen skal ha format og leveres/distribueres som angitt i den spesielle beskrivelsen eller etter avtale med byggherren.
Rammeprotokollen skal som et minimum inneholde
- navn på ansvarlig leder av pelearbeidene
- navn på arbeidsleder og protokollfører
- identifikasjon av hver pel
- peletype, tverrsnitt og materialkvaliteter
- dato for ramming og etterramming
- samlet lengde og lengde av peleelementer
- type og lengde av pelespiss
- loddtype - slagpute, fallhøyde, energitilførsel og/eller slagtakt
- antall slag per meter og synkning per slagserie
- bevegelsesmåling
- avvik fra forutsetningene
- forhold som kan påvirke bæreevnen
Følgende innmålinger skal også leveres
Omfatter supplerende grunnundersøkelser av type og omfang som entreprenøren anser nødvendig for å bestemme pelelengde og gi grunnlag for egen vurdering av pelearbeidene, herunder nødvendig bestilling av materialer. Grunnundersøkelser kan også bestå av «sondering» med ordinær peleramming.
Kostnaden angis som rund sum. Enhet: RS
Omfatter supplerende grunnundersøkelser som angitt i den spesielle beskrivelsen.
Utførelsen skal være i samsvar med håndbok R211 Feltundersøkelser.
Mengden måles som utført lengde boring. Enhet: m
Omfatter forboring eller andre tiltak gjennom faste masser/stein/blokk som angitt i den spesielle beskrivelsen.
Mengden måles som utført antall peler med forboring/tiltak. Enhet: stk
Omfatter tiltak for å redusere massefortrengning/omrøring eller andre uheldige virkninger av pelearbeidene som angitt i den spesielle beskrivelsen.
Mengden måles som utført tiltak for antall peler. Enhet: stk
Omfatter leveranser av peler og tilbehør inkludert kapping og skjøting. Overflatebehandling av synlige flater inngår i prosess 85.3.
Vedrørende krav til peletype/bæreevne vises det til den spesielle beskrivelsen.
Peleelementenes endeflater skal være plane og stå vinkelrett på elementenes lengdeakse.
Stålrørspel som rammes til berg skal være utstyrt med bergspiss. Bergspissen skal generelt være i henhold til Peleveiledningen, for øvrig som angitt i den spesielle beskrivelsen. Selve stammen i bergspissen skal bestå av ett emne («hel ved» uten skjøt). Bergspissen skal herdes som angitt i Peleveiledningen, eller som angitt i den spesielle beskrivelsen. Pelens og spissens lengdeakse skal flukte.
Pelene skal leveres med ferdig påsveisede bergspisser, se prosess 83.222.
Pelene skal transporteres, håndteres og lagres på en slik måte at det ferdige produkt ikke forringes.
Pilhøyden (krumningen) skal være maksimalt 0,1 % målt over en avstand på minst 5 m, tilsvarende en krumningsradius på minst 625 m.
Ovaliteten av rørpel skal være høyst 2 %, regnet som (dmaks - dmin) x 100/d.
Maksimal tillatt skjevhet på peleelementenes endeflater er 1:500.
Omfatter innkjøp, transport og lagring av stålrør.
Mengden måles som utført lengde av peler, målt fra underkant pelerør til prosjektert kappekote. Angitt mengde er ikke å anse som nøyaktig grunnlag for bestilling av materialer. Enhet: m
Omfatter levering og montering av pelespiss av type som angitt i den spesielle beskrivelsen.
Påsveiset bunnrør skal ha en lengde på minimum 2 m.
Stålrørspeler med bergspiss skal alltid oppfylle kravene for spissbærende pel til berg.
Omfatter levering og montering av massiv bergspiss som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert antall pelespisser inkludert montering til bunnrør. Enhet: stk
Omfatter levering og montering av hul bergspiss som angitt i den spesielle beskrivelsen.
Peler som skal fordybles, skal ha hul spiss med innvendig diameter 20 mm større enn dybelens diameter, se prosess 83.2435.
Mengden måles som prosjektert antall pelespisser inkludert montering til bunnrør. Enhet: stk
Omfatter levering og montering av løsmassespiss.
Det vises til Peleveiledningen.
Mengden måles som prosjektert antall pelespisser inkludert montering til bunnrør. Enhet: stk
Omfatter levering av materialer og overflatebehandling for reduksjon av påhengskrefter som angitt i den spesielle beskrivelsen.
Mengden måles som utført lengde av overflatebehandlede peler. Enhet: m
Omfatter levering og montering av inspeksjonsrør på/i stålrørspel i henhold til den spesielle beskrivelsen.
Inspeksjonsrøret skal være glatt innvendig, også i skjøter, og plassert parallelt med pelens lengdeakse. Det benyttes firkantrør med innvendig sidekant 50 mm.
Mengden måles som utført lengde av peler med inspeksjonsrør. Enhet: m
Omfatter kostnader forbundet med tilrigging/nedrigging for ramming av stålrørspeler med fallodd eller vibrolodd, medregnet flytting og oppstilling mellom og innenfor pelegrupper.
Det skal benyttes pelerigg med føringstårn som gir sikker og stabil styring for lodd og pel. Føringstårnet skal ha sikre støtter. Det skal være mulig på en enkel måte å korrigere tårnets helning under ramming.
Flytende rigg skal ha tilfredsstillende bæreevne, stabilitet og forankring. Ved ramming under vann skal peleriggen ha forsenkbar bom for styring av pelen, dersom ikke pelens ansett styres med mal eller på annen måte.
Med hensyn til rammeutstyr vises til den spesielle beskrivelsen. Valg av utstyr med angivelse av netto rammeenergi forelegges byggherren. Dette innebærer ikke at byggherren har overtatt ansvar for at rammingen lar seg gjennomføre med det valgte utstyret.
Omfatter transport, tilrigging og nedrigging av maskiner og utstyr som trengs for å kunne ramme stålrørspeler.
Kostnaden angis som rund sum. Enhet: RS
Omfatter tilleggsarbeider og tilleggskostnader forbundet med transport, tilrigging og nedrigging av pelerigg på flåte. Prosessen omfatter også alt utstyr som entreprenøren finner nødvendig for å kunne utføre arbeidene fra sikker arbeidsplattform, herunder bukserbåt, moringer, liner, vinsjer eller annen fastholding, i tillegg til selve flåten.
Kostnaden angis som rund sum. Enhet: RS
Omfatter flytting, oppstilling og nøyaktig lokalisering av pelemaskin/tårn, samt etablering av målegrunnlag for nøyaktig plassering av pelene.
Mengden måles som prosjektert antall pelegrupper. Enhet: stk
Omfatter tilleggskostnader forbundet med flytting av og oppstilling på flåte.
Mengden måles som prosjektert antall pelegrupper. Enhet: stk
Omfatter tilleggsarbeidet forbundet med ansett av peler under vann. Gjelder ved ramming fra flåte, eller der hvor byggegrop ikke kan lenses på grunn av høy grunnvannstand eller andre geotekniske forhold.
Mengden måles som prosjektert antall pelegrupper. Enhet: stk
Omfatter leveranser og arbeider fram til ferdig rammet pel som ikke er tatt med i prosess 83.23.
Ramming av stålrørspeler skal utføres med hydraulisk fallodd.
Loddets tyngde og netto (effektive) rammeenergi skal være som angitt i den spesielle beskrivelsen. Rammeenergien (fallhøyden) under ramming skal tilpasses grunnforholdene og rammemotstanden slik at mest mulig effektiv nedtrengning av pelen oppnås. Ved stor rammemotstand skal det også tas hensyn til faren for overramming av pelen (det vil si for høye rammespenninger etc.). Om nødvendig benyttes PDA-målinger for å klarlegge dette, se prosess 83.251.
Rammeenergien skal tilpasses dersom det av andre årsaker synes hensiktsmessig. Slik tilpasning skal foretas i samråd med byggherren.
Mot peletoppen skal det under ramming benyttes en slaghette. Slaghetten skal være av stål og tilpasset pelen slik at det oppnås god styring for peletoppen. Øverst i slaghetten skal det under rammingen være innlagt materiale som sikrer en effektiv overføring av rammeenergien.
Under ramming skal slagene være sentrert på pelen og falle sammen med pelens lengdeakse.
Pelens retning skal kontrolleres under ramming. Dersom en rammet pel har en tendens til å trekke seg, skal det forsøkes å holde imot eller tvinge den tilbake dersom dette ansees mulig og hensiktsmessig. Dette avklares i samråd med byggherren. Feilplasserte peler skal ikke trekkes til teoretisk korrekt posisjon etter ferdig ramming.
Det skal tas hensyn til pelens oppdrift. Lukkede rørpeler skal under ramming være vannfylte minimum til nivå med ytre vannstand/grunnvannstand eller minst til 2/3-deler av pelelengden i rigg.
Sveiseskjøting skal foretas når omtrent 1,5 m av underpelen gjenstår over terreng eller arbeidsplattform, for å sikre at skjøten blir rett. Over- og underpelens lengdeakser skal flukte. Ved skjøting av kapp gjelder samme krav og toleranser til elementenes endeflater som angitt i prosess 83.22.
Sveiseskjøt utføres som buttsveis utført som halv v-sveis. Overpelens endeflate avfases slik at det dannes en 45° kile mellom over- og underpel. Avstanden mellom over- og underpel skal være slik at sveisefugen blir gjennomgående. Avstanden vil variere etter sveisemetode og utstyr. For utstøpte stålrørspeler skal det ikke monteres inn gjenstander som vil redusere betongtverrsnittet.
Følgende toleransekrav gjelder for ferdig nedrammet/innmeislet pel
- maksimalt loddavvik er 2,5 % for vertikale peler
- maksimalt helningsavvik i enhver retning fra prosjektert peleakse er 4 % for skråpeler
- kote topp skal ikke avvike mer enn 50 mm fra prosjektert kote
- maksimalt tillatt avvik fra prosjektert plassering i horisontalplanet er 100 mm
- største tillatte vinkelendring i peleskjøt er 1:250, målt langs pelens lengdeakse
- minimal krumningsradius er 600 m
Toleranser for avvik fra prosjektert peleakse regnes/måles som definert i NS-EN 12699. Avvik skal ikke være ensidige og/eller systematiske.
Omfatter nedramming og skjøting av stålrørspeler.
Tillegg for ramming med synk mindre enn eller lik 4 mm per slag, målt som gjennomsnitt over serie a 10 slag, inngår i prosess 83.245.
Svevende peler rammes til en dybde angitt i den spesielle beskrivelsen og avsluttes uten stoppslagning eller innmeisling. For slike peler gjelder etterfølgende bestemmelser:
Hver enkelt pel skal nivelleres umiddelbart etter nedramming til angitt dybde. Senere skal hver pel i pelegruppen nivelleres før kapping for å avgjøre om etterramming er nødvendig på dette tidspunkt.
Dersom nivellement viser at pelen har hevet seg mer enn 50 mm skal det foretas etterramming, se prosess 83.246. Dersom det er angitt i den spesielle beskrivelsen eller byggherren anser det påkrevet skal etterramming utføres. Arbeidet skal innrettes slik at etterramming er mulig.
Peler som avsluttes med stoppslagning i løsmasser eller innmeisling i berg skal etterrammes etter bestemmelser angitt i prosess 83.242 eller 83.244.
Mengden måles som utført lengde av stålrørspeler, målt fra og med pelespiss til prosjektert kappekote. Enhet: m
Omfatter stoppslagning av stålrørspeler i løsmasser med inntil 300 slag i serier à 10 slag. Nivellement av hver enkelt pel både etter endt ramming og før kapping inngår i prosessen.
Stoppslagning ut over 300 slag inngår i prosess 83.245.
Pelene rammes til dybde angitt i den spesielle beskrivelsen før stoppslagning kan finne sted.
Stoppslagning utføres alltid etter at pelen er rammet til synkning mindre enn eller lik 4 mm per slag for de siste 300 slag. Stoppslagningen utføres i serier à 10 slag. Synk per serie måles. Stoppslagningen utføres inntil synkning per serie for det angitte antall serier er brakt under den fastsatte grense (stoppkriteriet).
For detaljert prosedyre, stoppkriterie og krav til rammeenergi vises det til den spesielle beskrivelsen. Dette kan tilpasses/endres i samråd med byggherren dersom erfaringen tilsier at det er hensiktsmessig.
Under stoppslagningen skal pelens synkning hele tiden være avtagende eller konstant. Hvis synkningen under stoppslagningen øker, skal stoppslagningen regnes påbegynt igjen når synkningen på ny avtar og er mindre enn eller lik 4 mm per slag for de siste 300 slag.
Det skal ikke være noen pause i rammingen eller foretas noen utskiftning av pute eller mellomlegg like før eller under stoppslagningen.
Det skal utføres bevegelsesmåling på en representativ slagserie i sluttfasen av stoppslagningen. Det skal videre utføres PDA-målinger dersom dette er angitt, se prosess 83.251.
Det skal verifiseres at karakteristisk bæreevne er oppnådd etter dynamiske metoder (rammeformel og/eller PDA-målinger).
Hver enkelt pel skal nivelleres umiddelbart etter endt stoppslagning. Senere skal hver pel i pelegruppen nivelleres før kapping for å avgjøre om etterramming er nødvendig på det tidspunkt.
Dersom nivellement viser at pelen har hevet seg skal det foretas etterramming, se prosess 83.246. Arbeidet skal innrettes slik at etterramming er mulig.
Mengden måles som prosjektert antall peler. Enhet: stk
Omfatter kostnader med rigg for forboring i berg for pelespiss. Forboring er her definert som boring gjennom hul pelespiss til dybde angitt i prosess 83.2434.
Kostnaden angis som rund sum. Enhet: RS
Omfatter arbeid forbundet med forboring i berg gjennom hul pelespiss,
Når pelen er rammet til kontakt med berg, og før innmeisling tar til, utføres forboring til dybde tilsvarende bergspissens diameter. Hensikten er å lette inntrengningen i berg ved etterfølgende innmeisling. Forboring skal om nødvendig benyttes for å oppfylle krav til samlet innmeislingsdybde angitt i prosess 83.244. Det benyttes borkrone med størst mulig diameter i forhold til spissens innvendige diameter.
Mengden regnes som prosjektert antall forborede peler. Enhet: stk
Omfatter kostnader med rigg for boring og fordybling av stålrørspeler.
Kostnaden angis som rund sum. Enhet: RS
Omfatter arbeid og materialer til boring for fordybling gjennom pelespiss og ned i berg.
Når pelen er rammet til kontakt med berg, og før innmeisling tar til, bores det til dybde 2 m i berg. Det benyttes borkrone med diameter tilpasset såvel innvendig diameter i pelespiss som dybelens diameter.
Mengden måles som prosjektert antall borede hull. Enhet: stk
Omfatter levering og montering av dybel i antall peler som angitt i den spesielle beskrivelsen.
Alle peler i pelegruppen skal være rammet til kontakt med berg før disse arbeider utføres.
Dybelens diameter skal være 80 mm. Dybelens lengde skal være 3 m.
Før dybelen monteres utføres rengjøring og kontroll av at borehullet er rent for løsmasser. Deretter fylles hullet med passende mengde mørtel og dybelen monteres (slippes) til bunn av borehullet.
Innmeisling i henhold til prosess 83.244 utføres før mørtelen herdner.
Mengden måles som prosjektert antall fordyblede peler. Enhet: stk
Omfatter innmeisling av stålrørspeler i berg med inntil 300 slag i serier à 10 slag. Nivellement av hver enkelt pel både etter endt ramming og før kapping inngår i prosessen.
Innmeisling utover 300 slag inngår i prosess 83.245.
Etter at eventuell forboring eller fordybling er utført, utføres innmeisling i berg. Stålrørspeler skal være vannfylt under ramming og meisling.
Innmeisling i berg gjøres med trinnvis økende rammeenergi. Ved bergkontakt skal alltid loddets fallhøyde reduseres til laveste trinn for å unngå skrens på skrått berg. Deretter økes rammeenergien etter følgende trinnvise skala, der full energi defineres lik netto rammeenergi krevd i prosess 83.24.
1. trinn 1: 15 % av full energi minimum 10 serier
2. trinn 2: 30 % av full energi minimum 10 serier
3. trinn 3: 50 % av full energi minimum 5 serier
4. trinn 4: 75 % av full energi minimum 5 serier
5. kontroll: 100 % av full energi minimum 1 serie
Pelen skal meisles inn i berg inntil synkningen per serie er lik eller mindre enn det meislingskriteriet som er angitt i den spesielle beskrivelsen (vanligvis 1-3 mm per serie), og innmeislingsdybden i berg er minst lik pelespissens diameter.
Innmeislingen foretas i serier à 10 slag og synkningen måles for hver serie. Det skal uansett synk slås et minimum antall slagserier per energitrinn som angitt ovenfor.
Når synkningen per serie er avtakende eller konstant, og lik eller mindre enn meislingskriteriet, økes rammeenergien til neste trinn og prosedyren gjentas trinnvis inntil siste trinn benyttes. Innmeislingen kan avsluttes når synkningen er avtagende eller konstant og lik eller mindre enn meislingskriteriet over de 5 siste slagseriene.
Dersom synkningen i noen faser av innmeislingen er økende, skal rammeenergien reduseres på nytt og hele prosedyren for innmeisling gjentas inntil kravene er tilfredsstilt.
Dersom kravet til total innmeislingsdybde ikke er oppnådd skal innmeislingen fortsette til det er slått 1000 slag totalt. Innmeislingen kan da avsluttes dersom en samlet vurdering i samråd med byggherren tilsier at bergfestet er tilfredsstillende.
Etter siste trinn slås det 10 kontrollslag for verifisering av karakteristisk bæreevne etter rammeformel og eventuelle andre dynamiske metoder (PDA-måling).
Det skal utføres bevegelsesmålinger på en av de siste slagseriene under innmeislingen og på den siste serien for verifisering av bæreevnen.
Meislingsprosedyrene skal revurderes og/eller tilpasses under arbeidets gang dersom erfaringene tilsier at det er hensiktsmessig. Dette avklares i samråd med byggherren.
Hver enkelt pel skal kontrollnivelleres umiddelbart etter endt innmeisling. Senere skal hver pel i pelegruppen nivelleres før kapping.
Pelene skal etterrammes, se prosess 83.246. Dette gjelder ikke peler som er fordyblet. For øvrige peler skal arbeidet innrettes slik at etterramming er mulig.
Mengden måles som prosjektert antall innmeislede peler. Enhet: stk
Omfatter tillegg for nedramming med synk mindre enn eller lik 4 mm per slag målt over serie a 10 slag.
Det skal benyttes minimum 70 % av netto (effektiv) rammeenergi krevd i prosess 83.24. For øvrig som prosess 83.24.
Rammingen skal utføres i serier á 10 slag, alternativt kan rammingen pågå kontinuerlig, men rammemotstanden skal registreres og protokollføres i serier à 10 slag.
Mengden måles som utført antall slagserier à 10 slag. Enhet: stk
Omfatter supplerende stoppslagning utover de 300 slagene som inngår i prosess 83.242.
Det skal benyttes 100 % av netto (effektiv) rammeenergi krevd i prosess 83.24, eller rammeenergi som angitt i den spesielle beskrivelsen for prosess 83.242.
For øvrig som prosess 83.242.
Mengden måles som utført antall slagserier à 10 slag. Enhet: stk
Omfatter supplerende innmeisling/stoppslagning utover de 300 slagene som inngår i prosess 83.244.
Som prosess 83.244.
Mengden måles som utført antall slagserier à 10 slag. Enhet: stk
Omfatter etterramming med inntil 100 slag i serier à 10 slag. Nivellement av samtlige peler etter etterramming inngår i prosessen. Prosessen omfatter også kostnader for ny eller endret rigg for etterramming.
Etterramming utover 100 slag inngår i prosess 83.2452 og 83.2453.
Etterramming skal utføres med samme loddtype som benyttet under ordinær innmeisling/stoppslagning. Annen loddtype kan kun benyttes etter avtale med byggherren.
Etterramming skal utføres med minimum 5 slagserier à 10 slag, med fallhøyde som benyttes i avsluttende fase av stoppslagningen/innmeislingen under prosess 83.242 og 83.244.
Etterrammingen skal avsluttes når synkningen per serie for de siste to slagserier à 10 slag er lik eller mindre enn det stoppkriteriet (løsmasser) eller det meislingskriteriet (berg) som er fastlagt, se prosess 83.242 og 83.244, og pelen er rammet ned til det nivået pelen hadde etter endt stoppslagning/innmeisling. Synkningen skal være avtagende eller konstant.
Dersom dette krav ikke oppfylles, skal ny stoppslagning/innmeisling foretas.
Hver enkelt pel skal kontrollnivelleres umiddelbart etter etterrammingen. Dokumentasjon på innmåling leveres byggherren senest en arbeidsdag etter at pelegruppen er ferdig etterrammet.
Annen gangs etterramming skal utføres dersom byggherren finner det nødvendig. Byggherren kan også avgjøre om omfanget av etterramming kan reduseres dersom resultatene viser at etterramming ikke synes nødvendig.
Senere skal hver pel i pelegruppen nivelleres før kapping og utstøping, og om nødvendig etterrammes på nytt.
Mengden måles som utført antall etterrammede peler. Enhet: stk
Omfatter materialer, arbeider og dokumentasjon forbundet med dynamiske kontrollmålinger.
Det utføres dynamiske kontrollmålinger på et antall peler som angitt i den spesielle beskrivelsen, blant de første pelene som rammes etter oppstart av pelearbeidene. Hensikten med målingene er primært å etablere sammenhørende datasett for fallhøyde, rammespenninger, elastisk deformasjon etc. for den aktuelle sammenstilling av pelerigg (loddtype)/peletype/grunnforhold.
Måleresultatene benyttes til å gjennomføre den videre pelerammingen på en mest mulig hensiktsmessig måte med hensyn til ovennevnte faktorer og øvrige krav. Måleprogrammet skal planlegges og gjennomføres slik at entreprenøren kan nyttiggjøre seg resultatene. Måleprogrammet forelegges byggherren
Målingene kan også benyttes som grunnlag for vurdering av bæreevne.
Dersom det oppstår vesentlige endringer av pelerigg, peletype, grunnforhold eller oppstår andre spesielle behov skal det utføres supplerende dynamiske kontrollmålinger. Dette avgjøres av byggherren på bakgrunn av erfaringene med pelearbeidene.
Dynamiske kontrollmålinger utføres generelt som angitt i Peleveiledningen punkt 13.3 så langt det er relevant.
Det skal utføres bevegelsesmålinger på et representativt utvalg av slagseriene under de dynamiske kontrollmålingene, og slik at det lett kan etableres sammenhengende datasett mellom måleresultater og bevegelsesmålingene.
Gjennom måleprogrammet skal pelen i den grad det er praktisk mulig følges gjennom nedramming, innmeisling i berg og/eller stoppslagning, med hovedfokus på den avsluttende del av rammingen. Det skal utføres målinger ved ulike trinn i fallhøyde (rammeenergi) slik at sammenhørende datasett kan etableres.
Måleresultatene skal rapporteres i en rapport som minimum skal vise
- identifikasjon av pelen
- type rammeutstyr
- fallhøyde (rammeenergi)
- rammespenninger
- elastisk deformasjon
- synk
- anslått bæreevne
- graf over aksiell kraft - tid
- graf over hastighet - tid
- graf over dynamisk motstand - permanent forskyvning
Mengden måles som antall ganger måleprogram gjennomføres. Enhet: stk
Omfatter (forberedende) tilrigging og (avsluttende) nedrigging av utstyr for dynamisk kontrollmåling samt reisetid for målepersonell.
Omfatter selve den dynamiske kontrollmålingen på den enkelte pel, inkludert montering og demontering av givere.
Rapportering av måleresultater inngår også i prosessen.
Mengden måles som antall målte peler. Enhet: stk
Omfatter arbeider med kontroll av krumning i stålrør før utstøping i henhold til den spesielle beskrivelsen.
Mengden måles som antall kontrollerte peler. Enhet: stk
Omfatter arbeider og materialer forbundet med kontroll av utstøpt stålrørspel gjennom innstøpt/påmontert inspeksjonsrør i henhold til den spesielle beskrivelsen.
Mengden måles som antall kontrollerte/målte peler. Enhet: stk
Omfatter materialer og arbeider samt dokumentasjon forbundet med prøvebelastning av stålrørspel.
Prøvebelastning utføres som angitt i den spesielle beskrivelsen.
Mengden måles som antall prøvebelastede peler. Enhet: stk
Omfatter uforutsett ventetid for pelerigg som skyldes byggherren oppad begrenset til 8 timer per dag. Stopp av arbeidet som entreprenøren mener betinger ventetid, varsles byggherren omgående.
Uforutsett ventetid skal attesteres av byggherren.
Mengden måles som medgått ventetid. Enhet: time
Omfatter kostnader for drift av pelerigg med tilhørende mannskap. Prosessen kommer til anvendelse etter avtale om ekstraarbeider og ved spesielle forhold som ikke dekkes av andre prosesser.
Driftstid for rigg skal attesteres av byggherren.
Mengden måles som medgått driftstid. Enhet: time
Byggherrens samtykke skal foreligge før arbeidene med kapping av peler og utførelse av pelehode/fundament påbegynnes.
Omfatter kapping av stålrørspeler, samt eventuell levering og montering av pelehode i henhold til den spesielle beskrivelsen.
Mengden måles som prosjektert antall peler. Enhet: stk
Omfatter prosjektering, materialer og arbeider for midlertidig avstivning av frittstående pelegrupper i vann. Hvilke pelegrupper som skal avstives er angitt i den spesielle beskrivelsen.
Avstivningen skal sikre hver enkelt pel og hele pelegruppen mot forskyvning fram til permanent avstivning er etablert.
Det skal også etableres midlertidig avstivning for andre pelegrupper enn angitt dersom det er nødvendig i relasjon til produksjonsmetoder.
Pelene skal innmåles på nytt etter at pelene i gruppen er avstivet.
Mengden måles som prosjektert antall pelegrupper med midlertidig avstivning. Enhet: stk
Arbeidene utføres i utførelsesklasse 3 i henhold til NS-EN 13670+NA.
Omfatter levering og montering av armering i rammede stålrørspeler, inklusive materialer og arbeider til skjøting av armeringskurvene til hverandre, samt sikring av overdekning.
Armeringsstål skal være av teknisk klasse B500NC etter NS 3576-3.
Armeringen skal være prefabrikkerte kurver monterte ved heftsveising i krysningspunktene mellom bøyler/spiralarmering og lengdearmering. Heftsveising utføres i samsvar med betingelsene angitt i prosess 84.3 c). Som monteringsstenger benyttes eventuelt nøyaktige ringer innenfor hovedarmeringen. Disse heftsveises også til lengdearmeringen. Det skal ikke benyttes monteringsstenger utenfor den konstruktive armeringen.
Til sikring av armeringsoverdekningen benyttes spesielt egnede armeringsstoler av hardplast for å unngå metallisk kontakt mellom armering og stålrør. Avstanden mellom armeringsstolene bestemmes ut fra armeringskurvenes tyngde, stivhet og pelens helning. Som minimum skal det brukes 4 stykk stoler per 2 lengdemeter pel, fordelt rundt pelen.
Hvor lengdearmeringen er tostangs bunter kan hardplaststolene bindes til omtrent 1 m lange enkeltstenger (monteringsjern) heftsveiset til bøylene mellom buntene. I spesielle tilfeller, ved skrå og/eller dype peler med tung armering, kan etter avtale med byggherren i det enkelte tilfelle, sikring av overdekningen gjøres med avstandsbøyler av rustfritt stål påsatt tettsittende plast- eller gummislange og sveiset fast til den konstruktive armeringen.
Ved skjøting av armeringskurver skal det påsees at lengdeaksen for begge kurver flukter.
Mengden måles som netto mengde konstruktiv armering etter bøyelister på grunnlag av nominelle vekter, uten tillegg for kapp og spill, men inkludert nødvendige omfaringsskjøter. Monteringsstenger, armeringsstoler, avstandsholdere og andre hjelpemidler skal regnes inkludert i armeringsprisen. Det samme gjelder ekstra armeringsskjøter og -stenger som entreprenøren ønsker å anvende av praktiske grunner. Enhet: tonn
Omfatter levering og utstøping av betong, beskyttelse av betongen mot skadelige påvirkninger under transport, mellomlagring, utstøping og herding, samt nødvendige etterarbeider. Ved bruk av undervannsstøp omfatter prosessen også prøveblanding med prøvestøp.
Prosessen inkluderer også forberedelser og kontroll for utstøping, så som lensing, ballastering før lensing, rensing av stålrør for slam, tetthetskontroll etc.
Omfatter også innmåling av pelene i en pelegruppe på nytt etter ferdig armering/utstøping. Resultatene forelegges byggherren. Byggherrens samtykke skal foreligge før arbeidene med pelehode/fundament påbegynnes.
Lukkede stålrørspeler skal som hovedregel utstøpes ved tørrstøp. Før støp skal det kontrolleres at vann ikke lekker inn i stålrøret, med observasjon/måling over et tidsrom på minimum 8 timer. Tillatt vannmengde i pelen ved oppstart av tørrstøp er maksimalt et volum tilsvarende 10 mm ganger tverrsnittsarealet.
Når det er hensiktsmessig kan slike peler utstøpes ved undervannsstøp etter avtale med byggherren. Dersom det er vannlekkasje inn i pelen eller pelen ikke kan ballasteres og lenses, skal pelen utstøpes ved undervannsstøp.
Åpne stålrørspeler støpes som hovedregel ut ved undervannsstøp, men støpes ut ved tørrstøp dersom det ikke er vann i pelen eller vannlekkasje inn i pelen.
Herdetiltak: Topp pel skal beskyttes mot uttørking og mot frostskader, tilsvarende som annen betongstøp. Spesielt ved minusgrader og/eller frost i massene rundt pelen skal det treffes tiltak for å unngå frostskader i topp pel.
Som prosess 84.4.
Mengden måles som netto prosjektert volum etter tegninger uten fratrekk for volumet av armering, kabelkanaler og innstøpningsgods. Svinn som følge av at blandemaskin, transportutstyr etc. ikke lar seg tømme fullstendig skal innkalkuleres i enhetsprisene. Enhet: m3
Betong til tørrstøp skal være i samsvar med prosess 84.41, betongspesifikasjon SV-Standard, med unntak av at silikadosering tillates øket opp til 8 %.
Betongsammensetning forelegges byggherren før arbeidene starter opp.
Betong som støpes ut under frostfri dybde bør tilsettes L-stoff av hensyn til støpelighet, men nedre grense for luftinnhold angitt i prosess 84.4 kan fravikes.
Før utstøping skal det kontrolleres at borehullet er fritt for løst materiale, og eventuelt skal ny rensk utføres.
Ved vertikale peler med lengde inntil 10 meter kan betongen støpes ved fritt fall fra toppen. Betongstrømmen skal sentreres med trakt midt i pelen, slik at betongen ikke slår mot armeringen i fallet.
Ved skrå peler og pelelengder over 10 meter skal betongen føres ned gjennom støperør. Munningen av støperøret skal ikke på noe tidspunkt være høyere enn 3 meter over støpefronten.
Ved tørrstøp skal de øverste 3 m av pelen komprimeres med stavvibrator.
Betong til undervannsstøp, det vil si AUV-betong og normal undervannsbetong, skal være i samsvar med prosess 84.43. Doseringen av AUV-stoff i AUV-betong skal være så høy at betongen har god motstandsevne mot utvasking.
AUV-betong tilsettes ikke L-stoff. Normal undervannsbetong som støpes ut under frostfri dybde, kan tilsettes L-stoff av hensyn til støpelighet, men nedre grense for luftinnhold angitt i prosess 84.4 kan fravikes.
Betongsammensetning(er) forelegges byggherren før arbeidene starter opp.
Ved undervannsstøp skal det alltid være trykkbalanse, det vil si at vannstanden/trykket i pelen skal være likt med eller større enn vanntrykket utenfor pelen. Dersom artesisk overtrykk eller andre årsaker medfører at trykkbalanse ikke kan oppnås utføres oppskjøting av pelene, se prosess 83.2823.
Støpingen skal utføres umiddelbart etter at rensk av pelefoten er utført og kontrollert og armeringen er satt på plass. Hvis støpingen ikke kommer i gang innen 2 timer etter avsluttet rensk og slampumping, skal ny slampumping og kontroll av bergfot foretas.
Utstøping forutsettes utført med betongpumpe, hvor det er kontinuerlig forbindelse mellom pumpe og støperør. Utstøpingen utføres med støperør som har tette skjøter og slik styrke at røret kan heves kontrollert uten at brudd eller lekkasjer oppstår. Hevemekanismen for støperøret skal være uten store elastiske deformasjoner, slik at man har full kontroll med hvor mye støperøret heves.
Ved oppstart av undervannsstøp skal støperøret stå helt til bunnen av pelen. Støpeprosedyren skal inneholde en detaljert beskrivelse av oppstart av støp der det spesielt fokuseres på at betongen får fullverdig utstøping og komprimering helt ned til berg. Prøvestøp skal dokumentere at betong og støperigg fungerer i kombinasjon for de aktuelle forhold. Støpeprosedyre skal forelegges byggherren minimum to uker før støp, og prøvestøp skal varsles minimum to døgn før gjennomføring. Ved pelelengder over 20 meter bør en sementbasert smøremasse med AUV-stoff fylles i støperøret før AUV-betongen for ikke å risikere propp ved oppstart.
Minimum de 3 nederste meterne av pelen utstøpes med AUV-betong. Før betongpumpen kobles til støperøret sirkuleres AUV-betongen gjennom pumpen tilbake til betongbilen, slik at den første betongen som kommer ut av støperøret ikke er vesentlig mer steinrik enn det betongresepten tilsier. Betongpumpen kobles til støperøret og AUV-betong pumpes (etter eventuell smøremasse) kontinuerlig ned. Om støperøret ikke er forsynt med en påsveiset pigg som holder støperøret i en avstand fra bunn pel, løftes støperøret 10-15 cm for å åpne for betongstrømmen. Støperøret heves ikke mer før minst 3 meter av pelen er utstøpt.
Umiddelbart etter AUV-betongen, uten noen stans eller omrigging, støpes så resten av pelen med normal undervannsbetong ved at denne pumpes ned gjennom samme støperør. Utstøping skal skje kontinuerlig, med minst mulige avbrudd. Støperøret heves suksessivt under støpingen, men neddykkingsdybden for støperøret ned i fersk betong skal til enhver tid være minimum 2 meter. Slam på toppen av betongen ved avslutning av støp trekkes av.
Omfatter utførelse av vanntett skjøting av stålrør med høyde inntil 3 m som sikrer trykkbalanse av vann før utstøping ved undervannsstøp, eksempelvis som følge av artesisk overtrykk.
Inkluderer fjerning av forlengelsen etter ferdig utstøping.
Mengden måles som antall oppskjøtte peler. Mengde: stk
Omfatter alle leveranser og arbeider fram til ferdig etablerte borede utstøpte stålrørspeler. Omfatter også supplerende grunnundersøkelser.
Med borede stålrørspeler forstås peler som installeres ved fullprofilboring av borehull gjennom løsmasser inn i godt berg og utstøpes med borerøret gjenstående i grunnen.
Det skal føres fullstendig pele- og boreprotokoll. Protokollen føres på skjema egnet for formålet, og skal generelt være i henhold til NS-EN 1536, så langt det er relevant.
Boreprotokollen skal føres kontinuerlig og forelegges byggherren daglig, senest første arbeidsdag etter at boringen har funnet sted. Boreprotokollen skal forøvrig være tilgjengelig for gjennomsyn på et hvilket som helst tidspunkt før den er overlevert.
Fullstendig pele- og boreprotokoll med innmålinger for pelene i en pelegruppe forelegges byggherren før pelene kappes. Protokollen skal dateres og signeres av arbeidslederen og den som fører protokollen. Protokollen skal senere suppleres med informasjon fra etterfølgende arbeider med pelene.
Byggherren skal gis rimelig tid til å vurdere og om nødvendig kontrollregne pelegruppen på grunnlag av peleprotokollen.
Protokollen skal ha format og leveres/distribueres som angitt i den spesielle beskrivelsen eller etter avtale med byggherren.
Boreprotokoll skal føres for hele pelelengden og skal som et minimum inneholde (målinger som er egnet for automatisk registrering er merket med *)
- navn på ansvarlig leder av pelearbeidene.
- navn på stedlig arbeidsleder og protokollfører
- dato for utførelse
- boresystem
- peledimensjon og materialkvaliteter
- identifikasjon av hver pel og peleelementer
- samlet pelelengde og lengde av peleelementer
- boredimensjon i løsmasser og berg
- bortid (starttid og slutt-tid inkludert stopptid)*
- rotasjonshastighet*
- borsynk*
- lufttrykk (og mengde hvis mulig)*
- vanntrykk og mengde*
- visuell vurdering av spyleretur/borkaks med angivelse av type løsmasser og lagdeling
- angivelse av overgang fra løsmasser til berg
- borsynk i berg
- uregelmessigheter under boring
- borehulldybde og bunnkote
- resultat av borehullsinspeksjon
- vannstandsregistrering
- vanntapsmåling
- injisering, injiseringstrykk og medgått injiseringsmasse, samt resept angis
- avvik fra forutsetningene
- forhold som kan påvirke bæreevnen
- andre relevante data for avregning og for vurdering av pelens karakter og kapasitet
- resultat av andre kontrollmålinger som angitt i den spesielle beskrivelsen
Følgende innmålinger skal også leveres
Omfatter supplerende grunnundersøkelser av type og omfang som entreprenøren anser nødvendig for å bestemme pelelengde og gi grunnlag for egen vurdering av pelearbeidene, slik som bestilling av materialer og eventuelt valg av boresystem etter prosess 83.341. Grunnundersøkelser kan også bestå av «sondering» med ordinær boring av stålrørspeler.
Kostnaden angis som rund sum. Enhet: RS
Omfatter supplerende grunnundersøkelser som angitt i den spesielle beskrivelsen.
Utførelsen skal være i samsvar med håndbok R211 Feltundersøkelser.
Mengden måles som utført lengde boring. Enhet: m
Omfatter leveranser av pelerør og tilbehør inkludert kapping og skjøting. Overflatebehandling av synlige flater inngår i prosess 85.3.
Vedrørende krav til peletype/dimensjoner vises det til den spesielle beskrivelsen.
Peleelementenes endeflater skal være plane og stå vinkelrett på elementenes lengdeakse.
Veggtykkelsen skal velges avhengig av boresystem, grunnforhold og lengde av pel. Minimum veggtykkelse skal være i henhold til Peleveiledningen, eller som angitt i den spesielle beskrivelsen.
Elementlengden til stålrørene skal tilpasses borerigg og boresystem slik at det blir færrest mulige sveiseskjøter, med unntak angitt i prosess 83.341 når det gjelder elementlengde på de to første rørene i hver pel.
Pelene skal transporteres, håndteres og lagres på en slik måte at det ferdige produkt ikke forringes.
Pilhøyden (krumningen) skal være maksimalt 0,1 % målt over en avstand på minst 5 m, tilsvarende en krumningsradius på minst 625 m.
Ovaliteten av rørpel skal være høyst 2 %, regnet som (dmaks - dmin) x 100/d.
Maksimal tillatt skjevhet på peleelementenes endeflater er 1:500.
Omfatter innkjøp, transport og lagring av stålrør.
Rørene skal ha dimensjoner som angitt i den spesielle beskrivelsen.
Mengden måles som utført lengde av peler, målt fra underkant pelerør til prosjektert kappekote. Angitt mengde er ikke å anse som nøyaktig grunnlag for bestilling av materialer. Enhet: m
Omfatter levering og montering av engangs borkrone (ringkrone) for boring av stålrørspel.
Borkrona skal ha egenskaper og kvalitet for å kunne bore minimum 4,0 m i godt berg.
Mengden måles som prosjektert antall borkroner. Enhet: stk
Omfatter levering av materialer og overflatebehandling for reduksjon av påhengskrefter.
Mengden måles som utført lengde av overflatebehandlede peler. Enhet: m
Omfatter levering og montering av borerør i stålrørspel, slik at utstøpt pel/pelefot kan kontrolleres ved kjerneboring. Antall peler med borerør og antall borerør per pel er angitt i den spesielle beskrivelsen, se også prosess 83.357.
Borerør skal ha dimensjoner tilpasset den aktuelle kjerneboring.
Mengden måles som utført lengde borerør. Enhet: m
Omfatter transport, tilrigging og nedrigging av alt utstyr som er nødvendig for utførelse av borede stålrørspeler, så som boring, tetthetskontroll, injisering, borslamhåndtering, armering og utstøping samt nødvendig underlag/arbeidsplanum. Rigg plan med angivelse av laster forelegges byggherren før arbeidene påbegynnes.
Boreriggen skal gi sikker og stabil styring for boring av pel. Boretårnet skal ha sikre støtter. Det skal være mulig på en enkel måte å korrigere tårnets helning under boring.
Flytende rigg skal ha tilfredsstillende bæreevne, stabilitet og forankring. Ved boring under vann skal boreriggen ha forsenkbar bom for styring av pelen, dersom ikke pelens ansett styres med mal eller på annen måte.
Med hensyn til boreutstyr vises til den spesielle beskrivelsen. Valg av utstyr med angivelse av typiske spesifikasjoner og ytelsesdata forelegges byggherren. Dette innebærer ikke at byggherren har overtatt ansvar for at boringen lar seg gjennomføre med det valgte utstyret.
Omfatter transport, tilrigging og nedrigging av maskiner og utstyr som trengs for å kunne bore stålrørspeler.
Kostnaden angis som rund sum. Enhet: RS
Omfatter tilleggsarbeider og tilleggskostnader forbundet med transport, tilrigging og nedrigging av borerigg på flåte eller oppjekkbar plattform. Prosessen omfatter også alt utstyr som entreprenøren finner nødvendig for å kunne utføre arbeidene fra sikker arbeidsplattform, herunder bukserbåt, moringer, liner, vinsjer eller annen fastholding, i tillegg til selve flåten/plattformen.
Kostnaden angis som rund sum. Enhet: RS
Omfatter flytting, oppstilling og nøyaktig lokalisering av boremaskin/tårn mellom pelegrupper og innen pelegrupper, samt etablering av målegrunnlag for nøyaktig plassering av pelene.
Mengden måles som prosjektert antall pelegrupper. Enhet: stk
Omfatter tilleggskostnader forbundet med flytting av og oppstilling på flåte/plattform.
Mengden måles som prosjektert antall pelegrupper. Enhet: stk
Omfatter tilleggsarbeidet forbundet med ansett av peler under vann. Gjelder ved boring fra flåte eller oppjekkbar plattform, eller der hvor byggegrop ikke kan lenses på grunn av høy grunnvannstand eller andre geotekniske forhold.
Mengden måles som prosjektert antall pelegrupper. Enhet: stk
Omfatter leveranser og arbeider fram til ferdig boret pel som ikke er tatt med i prosess 83.33.
Boring av stålrørspeler skal utføres med boreutstyr/senkborhammer tilpasset den aktuelle peledimensjon og stedlige grunnforhold. Generelt skal boringen utføres i henhold til anbefalingene i NGI/BegrensSkade-prosjektets delrapport 3.4 Videreutvikling av metoder for å begrense skader - Forbedring og videreutvikling borede stag og peler.
Pelens helning/retning skal kontrolleres under boring.
Sveiseskjøting skal foretas når omtrent 1,5 m av underpelen gjenstår over terreng eller arbeidsplattform, for å sikre at skjøten blir rett. Over- og underpelens lengdeakser skal flukte. Ved skjøting av kapp gjelder samme krav og toleranser til elementenes endeflater som angitt i prosess 83.22.
Sveiseskjøt utføres som buttsveis utført som halv v-sveis. Overpelens endeflate avfases slik at det dannes en 45° kile mellom over- og underpel. Avstanden mellom over- og underpel skal være slik at sveisefugen blir gjennomgående. Avstanden vil variere etter sveisemetode og utstyr. For utstøpte stålrørspeler skal det ikke monteres inn gjenstander som vil redusere betongtverrsnittet.
Følgende toleransekrav gjelder for ferdig boret pel:
- Maksimalt loddavvik er 2,0 % for vertikale peler.
- Maksimalt avvik i enhver retning fra prosjektert peleakse er 4 % for skråpeler.
- Kote topp skal ikke avvike mer enn 50 mm fra prosjektert kote.
- Maksimalt tillatt avvik fra prosjektert plassering i horisontalplanet er 100 mm.
- Største tillatte vinkelendring i peleskjøt er 1:250, målt langs pelens lengdeakse.
- Minimal krumningsradius er 600 m.
Toleranser for avvik fra prosjektert peleakse regnes/måles som definert i NS-EN 1536. Avvik skal ikke være ensidige og/eller systematiske.
Omfatter nedboring av stålrør i løsmasser inkludert kapping og skjøting og innboring minimum 2,0 m i godt berg. Ytterligere innboring av stålrør i godt berg inngår i prosess 83.342.
Det skal tilstrebes en rekkefølge ved boring slik at de dypeste pelene innen hver pelegruppe utføres først.
I løs grunn (sand, silt, leire) skal det benyttes elementlengde maksimalt 6 meter på de to første rørene som bores i hver pel. Annen elementlengde kan benyttes etter avtale med byggherren.
For øvrig sveises stålrørene sammen under boring i lengst mulige lengder. Lengder skal også så langt det er mulig tilpasses slik at man unngår stans i boring i lag hvor borkrone kan suge seg fast/blokkeres.
Ved stans i boring med varighet utover 15 minutter (skjøting, spisepause etc.) skal borerøret fylles med vann til nivå som gir trykkbalanse med utvendig vanntrykk (poretrykk). I fast grunn kan vannfylling reduseres eller utelates etter avtale med byggherren.
Ved nedføring av stålrør gjennom løsmasser av bløt leire, løs silt og sand skal det kun benyttes vannspyling. Trykk og vannmengde tilpasses for å unngå uønsket erosjon og poretrykk i grunnen.
Når luftdrevet senkborhammer benyttes skal utførelsen i utgangspunktet være slik at luft for driving av hammer er mest mulig kontrollert og ikke går ut i formasjonen. I bløte jordarter skal røret drives ned kun ved bruk av vann.
Luft og høyt trykk skal ikke benyttes for å forsere boringen eller raskt løse opp blokkering av borkrone ved midlertidig stopp eller skjøting av stålrør. Unødig stans i boring skal unngås for å hindre blokkering av borkrone.
Dersom det under boring observeres at spyleretur fra luft/vann ikke kommer opp gjennom borerøret, men går ut i grunnen, skal boringen straks avbrytes og tiltak iverksettes. Dersom det kommer opp mer masse enn forventet ut fra pelens volum skal boringen også straks avbrytes og tiltak iverksettes.
Under boring skal matetrykk og/eller spyletrykk samt bortid/borsynk logges og protokollføres, angitt per meter eller annen inndeling slik at lagdeling og egenskaper i grunnen tydelig framkommer.
Maksimalt tillatte matetrykk/spyletrykk skal være som angitt i den spesielle beskrivelsen eller etter avtale med byggherren.
Når type boresystem ikke er spesifisert skal det velges i henhold til etterfølgende retningslinjer. Entreprenøren har ansvar for at boringen lar seg gjennomføre med det valgte systemet. Se også prosess 83.3111.
Ved normale til krevende forhold, brukes senkborhammer med et symmetrisk borsystem med påmontert ringborkrone på stålrøret. Alternativt kan det benyttes systemer som erstatter ringborkrone, men eksenterboring skal ikke benyttes.
I kvikkleire og/eller meget bløte masser (leire, silt, sand) og/eller i kombinasjon med faste masser over berg kan det ikke tillates at masser, luft eller vann spyles ut i formasjonen. Dette krever bruk av et reversibelt system hvor alt returneres opp innvendig i stålrøret (reversibelt sirkulasjonssystem). Alternativt kan det ved slike forhold, etter avtale med byggherren, benyttes boresystem som er spesielt utviklet for skånsom boring.
Minimum innboringslengde av stålrør er 2,0 m i godt berg, i fullt tverrsnitt.
Når stålrøret er boret til endelig dybde i godt berg skal det utføres vannstandskontroll (se prosess 83.351) og vanntapsmåling (se prosess 83.352) samt eventuell injisering og oppboring.
Mengden måles som utført lengde av stålrør fra underkant stålrør til prosjektert kappnivå. Enhet: m
Det skal benyttes boresystem som er egnet for de aktuelle grunnforhold.
Det skal benyttes boresystem som er spesielt utviklet for skånsom boring.
Det vises til den spesielle beskrivelsen.
Omfatter videre innboring med stålrør i godt berg utover 2,0 m som inngår i prosess 83.341, inkludert kapping og skjøting av stålrør.
Prosessen kommer også til anvendelse dersom det på byggeplass vurderes som nødvendig og/eller hensiktsmessig å benytte stålrør til dybde større enn 2,0 m i godt berg. Dette avgjøres i samråd med byggherren.
Boringen utføres til dybde som angitt i den spesielle beskrivelsen, eller etter avtale med byggherren.
Mengden måles som lengde boret i godt berg utover 2,0 m. Enhet: m
Omfatter videre innboring i godt berg uten stålrør.
Prosessen kommer også til anvendelse dersom det på byggeplass vurderes som nødvendig og/eller hensiktsmessig å bore pelen videre inn i godt berg uten stålrør.
Boring i berg utføres med bergborkrone etter at eventuell injisering etter prosess 83.344 er utført og hullet er tett.
Boring uten stålrør utføres til dybde som angitt i den spesielle beskrivelsen, eller etter avtale med byggherren.
Mengden måles som prosjektert boret lengde uten stålrør i godt berg. Enhet: m
Omfatter levering av materialer og arbeid i forbindelse med injisering for tetting av borehull før utstøping. Materialet inkluderer inntil 500 kg sement per injisering.
Injiseringsmassen forutsettes å bestå av Portlandsement blandet med vann og egnet tilsetnings-/hjelpestoff. Normalt startes injiseringen med et vann/sement-forhold lik 0,8. Oppnås ikke mottrykk, skal injiseringsmassen fortykkes ved blanding med lavere vann/sement-forhold.
Resepten til injiseringsmassen forelegges byggherren før oppstart av arbeidene.
Injisering av bunnsone i borehull utføres med injiseringsmasse, etter at borehull og stålrør er tømt for løsmasser og boreslam ved hjelp av luft- og vannspyling eller ejektorpumpe.
Injiseringen utføres med pakker plassert minst 0,5 m over underkant stålrør. Det injiseres med et overtrykk på 1 bar (0,1 MPa) i forhold til poretrykket i grunnen. Injiseringstrykket holdes i 15 minutter.
Mengden måles som antall utførte injiseringer. Enhet: stk
Omfatter merforbruk av sement ut over 500 kg per injisering.
Mengden måles som medgått mengde sement utover 500 kg. Enhet: kg
Omfatter boring gjennom injisert mørtelpropp og ned til godt berg.
Oppboring utføres etter at injiseringsmassen er herdet.
Mengden måles som antall utførte oppboringer. Enhet: stk
Omfatter håndtering og oppsamling av borekaks og slam lokalt på/ved boreriggen, herunder også spylevann. Videre behandling som opplasting, transport og deponering inngår også.
Det vises til den spesielle beskrivelsen for særskilte krav.
Mengden måles som utført lengde borehull. Enhet: m
Omfatter rensk av pelefot etter ferdig boring og rensk umiddelbart før utstøping. Rensken skal fjerne resterende løsmateriale i pelefoten.
Rensk av pelefot med vannfylt borerør skal foretas med ejektorpumpe eller tilsvarende. Ejektorpumpen skal være utformet slik at hele tverrsnittet kan nås med full effektivitet. Under pumpingen skal det sørges for etterfylling av vann til borerøret, slik at det ikke oppstår grunnvannsstrømning inn til røret.
Rensk av pelefot ved eventuelt tørt borerør skal foretas for hånd eller med tilsvarende nøyaktig metode, eksempelvis egnet støvsuger med styrbart munnstykke.
Det skal kontrolleres at hele tverrsnittet er blitt rent.
Enkel kontroll av pelefot med vannfylt borerør skal utføres ved bruk av stål/aluminiumstang som slippes 0,20 m mot bergfoten, eller med spett (spettlodd) som henger i ståltau eller ved stålstang. Hvis det er mistanke om bløtt slam eller leirig grus i bunnen, skal det også benyttes en butt gjenstand for kontroll.
Videoinspeksjon av pelefoten utføres i henhold til prosess 83.355.
Kontroll av pelefot ved eventuelt tørt borerør skal foretas ved direkte inspeksjon.
Mengden måles som prosjektert antall peler. Enhet: stk
Omfatter kontroll av vannstand i nedboret stålrør.
Vannstandskontroll skal utføres i alle peler. Etter ferdig nedboring og rengjøring av stålrør skal røret stå vannfylt i minimum 8 timer. Endringer i vannstand skal registreres, både om det kommer vann opp over kanten på stålrøret eller om vannstanden har sunket.
Byggherren kan bestemme annen minimumstid dersom det er hensiktsmessig og tilstrekkelig for å ha full kontroll på vannlekkasjer ut i grunnen og/eller opp langs stålrøret.
Vannstandskontrollen skal gjentas i senere fase av pelearbeidene dersom det anses hensiktsmessig. Dette avgjøres i samråd med byggherren.
Mengden måles som prosjektert antall peler. Enhet: stk
Omfatter materialer og arbeider i forbindelse med vanntapsmåling, inklusiv rengjøring av borehull og stålrør før vanntapsmåling.
Vanntapsmålinger skal utføres i omfang som angitt i den spesielle beskrivelsen, minimum på 2 tilfeldig utvalgte peler i hver pelegruppe.
Omfanget skal økes dersom resultatene fra stikkprøvene er negative eller det av andre konstruktive eller geotekniske forhold er nødvendig, herunder resultater fra vannstandskontrollen, se prosess 83.351. Det endelige omfang bestemmes av byggherren.
Vanntapsmålinger skal utføres på nytt i senere fase av pelearbeidene dersom det ansees nødvendig for å oppnå tilfredsstillende kvalitet av pelen. Dette avgjøres i samråd med byggherren.
Før vanntapsmåling skal borehull og stålrør rengjøres og tømmes for rester av løsmasser og boreslam. Ved bruk av ejektorpumping for rengjøring av borehullet, forutsettes det et konstant overtrykk i borehullet (vannfylt stålrør) for å unngå utvasking av løsmassene over berg. Ejektorpumping skal kun benyttes etter avtale med byggherren.
Ved vanntapsmåling plasseres pakker i toppen av stålrøret og vanntrykk settes på.
Vanntrykket skal være 1 bar (0,1 MPa) overtrykk i forhold til poretrykket ved foten av stålrøret. Vanntrykket skal tilpasses de stedlige grunnforhold dersom det er hensiktsmessig. Dette avgjøres i samråd med byggherren. Vanntrykket skal dokumenteres med trykkmåler.
Etter at en jevn vannstrøm er registrert, måles vanntapet over en periode på ett minutt.
Akseptkriterium: Vanntap <= 1,0 l per minutt og meter borehull i berg ved foreskrevet vanntrykk. Ved større vanntap skal det utføres injisering.
Resultatet forelegges byggherren etter hver måling.
Mengden måles som antall utførte vanntapsmålinger. Enhet: stk
Omfatter retthetsmåling av stålrør med tolk.
Målingen utføres som angitt i den spesielle beskrivelsen eller etter avtale med byggherren.
Mengden måles som lengde retthetsmålt stålrør. Enhet: m
Omfatter retthetsmåling av stålrør med retningsstyrt elektronisk inklinometer eller utstyr for borehullslogging, i et omfang som angitt i den spesielle beskrivelsen eller som avtales med byggherren.
Retthetsmåling av borehull i berg under stålrøret inngår også i prosessen.
Krav til målenøyaktighet er angitt i den spesielle beskrivelsen.
Mengden måles som lengde retthetsmålt stålrør/borehull. Enhet: m
Omfatter videoinspeksjon av pelefot, inklusive levering av videoopptak.
Det skal benyttes utstyr/kamera som er godt egnet for formålet.
Det skal være mulig å styre kameraet slik at det framskaffes bilde av hele pelefoten. Om nødvendig skal det senkes ned en mal med kjent størrelse for «kalibrering» av oppløsningen i bildet.
Mengden måles som antall videoopptak. Enhet: stk
Omfatter kontroll av utstøpt stålrørspel gjennom innstøpt inspeksjonsrør i henhold til den spesielle beskrivelsen.
Mengden måles som antall kontrollerte/målte peler. Enhet: stk
Omfatter kjerneboring for kontroll av betongutstøping i pel, inkludert kjerneboring gjennom pelefot og inn i berg.
Kjerneprøvene skal vise kontinuerlig god kvalitet i fullt tverrsnitt («hel ved») gjennom hele prøven. Tynne riss/sprekker som ikke reduserer tverrsnittet kan aksepteres. Det skal ikke foreligge kjernetap.
Kjerneboring skal utføres etter hvert som pelene støpes ut. Om nødvendig skal bore- og støpeprosedyrer endres/tilpasses for resterende peler.
Omfatter rigging, oppstilling og boring av kjerneborehull i utstøpt pel og i berg.
Boreutstyret skal være i stand til å bore ut en kjerne med diameter som angitt i den spesielle beskrivelsen.
Kostnaden angis som rund sum. Enhet: RS
Omfatter oppstilling av kjerneborerigg på det enkelte borepunkt, samt flytting fra borepunkt til borepunkt.
Mengden måles som antall borede peler. Enhet: stk
Omfatter boring og uttak av kjerner for å kontrollere kvaliteten av betongen i pelen.
Kjernene skal legges i solide kasser. Kassene skal merkes tydelig med nummer på pel og borehull, og dybde for hvert opptak. Kjernetap skal markeres med en trelist av tilsvarende lengde.
Kjernekassene skal fotograferes så snart de er fylt og før de fjernes fra borestedet.
Mengden måles som total lengde av borekjerne. Enhet: m
Omfatter boring og uttak av kjerner for å kontrollere overgangen mellom betong og berg i pelefoten. Kjernene bores gjennom borerør montert i armeringskurven.
Kjernene skal legges i solide kasser. Kassene skal merkes tydelig med nummer på pel og borehull, og dybde for hvert opptak. Kjernetap skal markeres med en trelist av tilsvarende lengde.
Kjernekassene skal fotograferes så snart de er fylt og før de fjernes fra borestedet.
Mengden måles som total lengde av borekjerne. Enhet: m
Omfatter uforutsett ventetid for pelerigg som skyldes byggherren oppad begrenset til 8 timer per dag. Stopp av arbeidet som entreprenøren mener betinger ventetid, varsles byggherren omgående. Rimelig påregnelig ventetid på grunn av byggherrens kontrollarbeid, inspeksjoner og målinger skal være innarbeidet i de enkelte prosesser.
Uforutsett ventetid skal attesteres av byggherren.
Mengden måles som medgått ventetid. Enhet: time
Omfatter kostnader for drift av pelerigg med tilhørende mannskap. Prosessen kommer til anvendelse etter avtale om ekstraarbeider og ved spesielle forhold som ikke dekkes av andre prosesser.
Driftstid for rigg skal attesteres av byggherren.
Mengden måles som medgått driftstid. Enhet: time
Byggherrens samtykke skal foreligge før arbeidene med kapping av peler og utførelse av pelehode/fundament påbegynnes.
Omfatter kapping av stålrørspeler samt eventuell levering og montering av pelehode i henhold til den spesielle beskrivelsen.
Mengden måles som prosjektert antall peler. Enhet: stk
Omfatter prosjektering, materialer og arbeider for midlertidig avstivning av frittstående pelegrupper i vann. Hvilke pelegrupper som skal avstives er angitt i den spesielle beskrivelsen.
Avstivningen skal sikre hver enkelt pel og hele pelegruppen mot forskyvning fram til permanent avstivning er etablert.
Det skal også etableres midlertidig avstivning for andre pelegrupper enn angitt dersom det er nødvendig i relasjon til produksjonsmetoder.
Pelene skal innmåles på nytt etter at pelene i gruppen er avstivet.
Mengden måles som antall utførte pelegrupper med midlertidig avstivning. Enhet: stk
Arbeidene utføres i utførelsesklasse 3 i henhold til NS-EN 13670+NA.
Omfatter levering og montering av armering i borede stålrørspeler, inklusive materialer og arbeider til skjøting av armeringskurvene til hverandre, samt sikring av overdekning.
Armeringsstål skal være av teknisk klasse B500NC etter NS 3576-3.
Armeringen skal være prefabrikkerte kurver monterte ved heftsveising i krysningspunktene mellom bøyler/spiralarmering og lengdearmering. Heftsveising utføres i samsvar med betingelsene angitt i prosess 84.3 c). Som monteringsstenger benyttes eventuelt nøyaktige ringer innenfor hovedarmeringen. Disse heftsveises også til lengdearmeringen. Det skal ikke benyttes monteringsstenger utenfor den konstruktive armeringen.
Til sikring av armeringsoverdekningen benyttes spesielt egnede armeringsstoler av hardplast for å unngå metallisk kontakt mellom armering og stålrør. Avstanden mellom armeringsstolene bestemmes ut fra armeringskurvenes tyngde, stivhet og pelens helning. Som minimum skal det brukes 4 stykk stoler per 2 lengdemeter pel, fordelt rundt pelen.
Hvor lengdearmeringen er tostangs bunter kan hardplaststolene bindes til omtrent 1 m lange enkeltstenger (monteringsjern) heftsveiset til bøylene mellom buntene. I spesielle tilfeller, ved skrå og/eller dype peler med tung armering, kan etter avtale med byggherren i det enkelte tilfelle, sikring av overdekningen gjøres med avstandsbøyler av rustfritt stål påsatt tettsittende plast- eller gummislange og sveiset fast til den konstruktive armeringen.
Ved skjøting av armeringskurver skal det påsees at lengdeaksen for begge kurver flukter.
Mengden måles som netto mengde konstruktiv armering etter bøyelister på grunnlag av nominelle vekter, uten tillegg for kapp og spill, men inkludert nødvendige omfaringsskjøter. Monteringsstenger, armeringsstoler, avstandsholdere og andre hjelpemidler skal regnes inkludert i armeringsprisen. Det samme gjelder ekstra armeringsskjøter og -stenger som entreprenøren ønsker å anvende av praktiske grunner. Enhet: tonn
Omfatter levering og utstøping av betong, beskyttelse av betongen mot skadelige påvirkninger under transport, mellomlagring, utstøping og herding, samt nødvendige etterarbeider. Ved bruk av undervannsstøp omfatter prosessen også prøveblanding med prøvestøp.
Prosessen inkluderer også forberedelser og kontroll for utstøping, så som lensing, ballastering før lensing, rensing av stålrør for slam, tetthetskontroll etc.
Borede stålrørspeler skal som hovedregel utstøpes med undervannsstøp. For korte peler, som ikke har innlekkasje av vann, kan det benyttes tørrstøp. Før tørrstøp skal det kontrolleres at vann ikke lekker inn i stålrøret, med observasjon/måling over et tidsrom på minimum 8 timer. Tillat vannmengde i pelen ved oppstart av tørrstøp er maksimalt et volum tilsvarende 10 mm ganger tverrsnittsarealet.
Herdetiltak: Topp pel skal beskyttes mot uttørking og mot frostskader, tilsvarende som annen betongstøp. Spesielt ved minusgrader og/eller frost i massene rundt pelen skal det treffes tiltak for å unngå frostskader i topp pel.
Som prosess 84.4.
Mengden måles som netto prosjektert volum etter tegninger uten fratrekk for volumet av armering, kabelkanaler og innstøpningsgods. Svinn som følge av at blandemaskin, transportutstyr etc. ikke lar seg tømme fullstendig skal innkalkuleres i enhetsprisene. Enhet: m3
Betong til tørrstøp skal være i samsvar med prosess 84.41, betongspesifikasjon SV-Standard, med unntak av at silikadosering tillates øket opp til 8 %.
Betongsammensetning forelegges byggherren før arbeidene starter opp.
Betong som støpes ut under frostfri dybde bør tilsettes L-stoff av hensyn til støpelighet, men nedre grense for luftinnhold angitt i prosess 84.4 kan fravikes.
Før utstøping skal det kontrolleres at borehullet er fritt for løst materiale, og eventuelt skal ny rensk utføres.
Ved vertikale peler med lengde inntil 10 meter kan betongen støpes ved fritt fall fra toppen. Betongstrømmen skal sentreres med trakt midt i pelen, slik at betongen ikke slår mot armeringen i fallet.
Ved skrå peler og pelelengder over 10 meter skal betongen føres ned gjennom støperør. Munningen av støperøret skal ikke på noe tidspunkt være høyere enn 3 meter over støpefronten.
Ved tørrstøp skal de øverste 3 m av pelen komprimeres med stavvibrator.
Betong til undervannsstøp, det vil si AUV-betong og normal undervannsbetong, skal være i samsvar med prosess 84.43. Doseringen av AUV-stoff i AUV-betong skal være så høy at betongen har god motstandsevne mot utvasking.
AUV-betong tilsettes ikke L-stoff. Normal undervannsbetong som støpes ut under frostfri dybde, kan tilsettes L-stoff av hensyn til støpelighet, men nedre grense for luftinnhold angitt i prosess 84.4 kan fravikes.
Betongsammensetning(er) forelegges byggherren før arbeidene starter opp.
Støpingen skal utføres umiddelbart etter at rensk av pelefoten er utført og kontrollert og armeringen er satt på plass. Hvis støpingen ikke kommer i gang innen 2 timer etter avsluttet rensk og slampumping, skal ny slampumping og kontroll av bergfot foretas.
Ved undervannsstøp skal det alltid være trykkbalanse, det vil si at vannstanden/trykket i pelen skal være likt med eller større enn vanntrykket utenfor pelen. Dersom artesisk overtrykk eller andre årsaker medfører at trykkbalanse ikke kan oppnås utføres oppskjøting av pelene, se prosess 83.3823. Alternativt kan pelen tettes ved injisering og oppbores på nytt, se prosess 83.344 og 83.345.
Utstøping forutsettes utført med betongpumpe, hvor det er kontinuerlig forbindelse mellom pumpe og støperør. Utstøpingen utføres med støperør som har tette skjøter og slik styrke at røret kan heves kontrollert uten at brudd eller lekkasjer oppstår. Hevemekanismen for støperøret skal være uten store elastiske deformasjoner, slik at man har full kontroll med hvor mye støperøret heves.
Ved oppstart av undervannsstøp skal støperøret stå helt til bunnen av pelen. Støpeprosedyren skal inneholde en detaljert beskrivelse av oppstart av støp der det spesielt fokuseres på at betongen får fullverdig utstøping og komprimering helt ned til berg. Prøvestøp skal dokumentere at betong og støperigg fungerer i kombinasjon for de aktuelle forhold. Støpeprosedyre skal forelegges byggherren minimum to uker før støp, og prøvestøp skal varsles minimum to døgn før gjennomføring. Ved pelelengder over 20 meter bør en sementbasert smøremasse med AUV-stoff fylles i støperøret før AUV-betongen for ikke å risikere propp ved oppstart.
Minimum de 3 nederste meterne av pelen utstøpes med AUV-betong. Før betongpumpen kobles til støperøret sirkuleres AUV-betongen gjennom pumpen tilbake til betongbilen, slik at den første betongen som kommer ut av støperøret ikke er vesentlig mer steinrik enn det betongresepten tilsier. Betongpumpen kobles til støperøret og AUV-betong pumpes (etter eventuell smøremasse) kontinuerlig ned. Om støperøret ikke er forsynt med en påsveiset pigg som holder støperøret i en avstand fra bunn pel, løftes støperøret 10-15 cm for å åpne for betongstrømmen. Støperøret heves ikke mer før minst 3 meter av pelen er utstøpt.
Umiddelbart etter AUV-betongen, uten noen stans eller omrigging, støpes så resten av pelen med normal undervannsbetong ved at denne pumpes ned gjennom samme støperør. Utstøping skal skje kontinuerlig, med minst mulige avbrudd. Støperøret heves suksessivt under støpingen, men neddykkingsdybden for støperøret ned i fersk betong skal til enhver tid være minimum 2 meter. Slam på toppen av betongen ved avslutning av støp trekkes av.
Omfatter utførelse av vanntett skjøting av stålrør med høyde inntil 3 m som sikrer trykkbalanse av vann før utstøping ved undervannsstøp, eksempelvis som følge av artesisk overtrykk.
Inkluderer fjerning av forlengelsen etter ferdig utstøping.
Mengden måles som antall oppskjøtte peler. Mengde: stk
Omfatter alle leveranser og arbeider fram til ferdig boret pel, herunder rigg, forberedende arbeider, oppstilling av borerigg, støttevæske, nedføring av borerør, uttak av masser fra borerør, opplasting og transport av utborede masser, inndreiing av borerør, meisling, eventuell sprengning og rensk av pelefot, armering, utstøping og trekking av borerør. Omfatter også supplerende grunnundersøkelser som entreprenøren finner nødvendig, bergkontrollboringer i pelefot, kjerneboringer, og logging av pel etter utstøping.
Med borede peler forstås her peler som etableres ved å dreie og/eller presse et stålrør ned i grunnen og fjerne massene inni røret på annen måte. Normalt trekkes borerøret opp igjen ved utstøping og eventuelt erstattes med et innvendig rør som forskaling.
Krav til avstand mellom nabopeler og krav til rekkefølge og tidsrom mellom avslutning av den ene pelen og nedføring av rør for den neste er angitt i den spesielle beskrivelsen.
For armering og betongarbeider gjelder NS-EN 13670+NA utførelsesklasse 3.
Ved avvik fra sirkulært tverrsnitt skal største og minste diameter måles inn.
Følgende toleransekrav gjelder for ferdig boret pel
- maksimalt loddavvik er 2,0 % for vertikale peler
- maksimalt avvik i enhver retning fra prosjektert peleakse er 4 % for skråpeler
- maksimalt tillatt avvik fra prosjektert plassering i horisontalplanet er 150 mm
Toleranser for avvik fra prosjektert peleakse regnes/måles som definert i NS-EN 1536. Avvik skal ikke være ensidige og/eller systematiske.
Når innvendig stålrør (prosess 83.451) benyttes som innerrør/forskaling skal borerøret og innerrøret ha krumning ikke større enn at innerrøret kan monteres uten motstand fra kontakt med borerøret.
Det skal føres fullstendig bore- og peleprotokoll. Protokollen føres på skjema egnet for formålet, og skal generelt være i henhold til NS-EN 1536. Opplysninger angitt med (X) skal også inngå. Protokollen skal ha format og leveres/distribueres som angitt i den spesielle beskrivelsen eller etter avtale med byggherren.
Protokollen skal som et minimum omfatte
- navn på ansvarlig leder av pelearbeidene
- navn på arbeidsleder og protokollfører
- identifikasjon av hver enkelt pel med angivelse av dato for hver delprosess
- påvisning av kabler og ledninger
- supplerende grunnundersøkelser
- supplerende bergkontrollboringer
- kjerneboringer i pelefot
- borerørets dimensjoner, diameter, tykkelse og lengde
- registrering av utboret masse med dybde og lagtykkelse
- forsering av harde lag
- kote av berggrunn for start og slutt av meisling
- kontroll av rensket bergfot, metode og resultat
- vannstand i borerøret
- densitet og viskositet av støttevæske
- armeringsmengde, hovedarmering og bøyler
- dybler og forankringsbolter, dimensjoner og antall
- betongkvalitet, resept og retardasjonstid
- måling av luftinnhold og slump av fersk betong
- tid for begynnelse og slutt av støping
- synkning av betongoverflaten i borerør og støperør
- pelens nøyaktige posisjon, helning og helnings retning
- avvik under utførelsen
Protokollen skal under utførelsen til enhver tid være tilgjengelig på arbeidsstedet. Kopi av protokollen skal leveres byggherren maksimalt to arbeidsdager etter utførelse av hvert delarbeid.
Omfatter supplerende grunnundersøkelser av type og omfang som entreprenøren anser nødvendig for å bestemme pelelengde og gi grunnlag for egen vurdering av pelearbeidene, herunder nødvendig bestilling av materialer. Grunnundersøkelser kan også bestå av «sondering» med ordinær boring av borerør.
Kostnaden angis som rund sum. Enhet: RS
Omfatter bergkontrollboring med borerigg.
Utførelsen skal være i samsvar med håndbok R211 Feltundersøkelser.
Resultatene skal rapporteres på eget skjema og vedlegges peleprotokoll.
Mengden måles som utført antall borepunkt. Enhet: stk
Omfatter opp- og nedrigging av utstyr for bergkontrollboring.
Kostnaden angis som rund sum. Enhet: RS
Omfatter oppstilling av borerigg på det enkelte borepunkt, samt flytting fra borepunkt til borepunkt ved hver enkelt pel.
Mengden måles som prosjektert antall borede peler. Enhet: stk
Omfatter bergkontrollboring med borerigg.
Ved boring i fast grunn eller berg skal borsynk, tid for penetrasjon for hver meter boring registreres. Boring skal penetrere minst 3 m i berg før den avsluttes.
Mengden måles som utført boret lengde. Enhet: m
Omfatter kjerneboring for undersøkelse av grunnen i pelefoten.
Kjerneboringen utføres som angitt i håndbok R211 Feltundersøkelser.
Kostnaden angis som rund sum. Enhet: RS
Omfatter opp- og nedrigging, av utstyr for boring av kjerneborehull.
Boreutstyret skal være i stand til å bore ut en kjerne med diameter minst 72 mm (86 mm hulldiameter).
Omfatter oppstilling av kjerneborerigg på det enkelte borepunkt, samt flytting fra borepunkt til borepunkt ved hver planlagt pel.
Mengden måles som antall borede peler. Enhet: stk
Omfatter boring og uttak av kjerner for å undersøke grunnen der pelefoten skal etableres.
Kjernene skal legges i solide kasser. Kassene skal merkes tydelig med nummer på pel og borehull, og dybde for hvert opptak. Kjernetap skal markeres med en trelist av tilsvarende lengde.
Kjernekassene skal fotograferes så snart de er fylt og før de transporteres fra borestedet.
Mengden måles som total lengde av borekjerne, inklusive kjernetap. Enhet: m
Omfatter transport, opp- og nedrigging av maskiner og utstyr for å kunne utføre borede peler, inkludert nødvendige tiltak i arbeidsområde for sikkert arbeidsunderlag («arbeidsplattform»).
Maskiner og utstyr skal være tilstrekkelig kraftig til å kunne utføre peler med diameter og dybde som angitt i den spesielle beskrivelsen, hensyntatt de aktuelle grunnforholdene. Innenfor grensene minimum-maksimum for aktuelle maskiner/utstyr skal ytelsen som et minimum tilsvare midlere nivå, eller som angitt i den spesielle beskrivelsen.
Valg av maskiner/utstyr forelegges byggherren. Entreprenøren har likevel det fulle ansvar for at pelearbeidene lar seg gjennomføre med valgte maskiner/utstyr.
Kostnaden angis som rund sum. Enhet: RS
Omfatter flytting av maskiner og utstyr mellom fundamenter/pelegrupper. Flytting internt i pelegruppen inngår i prosess 83.423.
Mengden måles som prosjektert antall fundamenter/pelegrupper. Enhet: stk
Omfatter flytting og oppstilling av pelerigg for hver pel. Omfatter også materialer og utlegging av et fast og jevnt underlag for oppstilling av pelerigg, som ikke inngår i prosess 83.421.
Underlaget skal være stabilt slik at pelen kan utføres innen toleranser gitt i prosess 83.4 d), eller innen toleranser som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert antall borede peler. Enhet: stk
Omfatter nedføring av borerøret, uttak av masser, opplasting av gravemassene, transport til mellomlager, boring gjennom harde lag og vannlensing. Omfatter også nødvendige tiltak for å hindre grunnbrudd. Bruk av støttevæske inngår i prosess 83.425 og 83.426. Borttransport av masse fra mellomlager inngår i prosess 83.43.
Pelene skal utføres ved hjelp av utstyr som dreier og/eller presser ned tykkveggede borerør forsynt med hardmetallkrone. Borerør skal ha egenskaper og kvalitet som sikrer at boringen kan gjennomføres til full dybde. Entreprenøren velger om boringen eventuelt skal utføres teleskopisk (større rørdiameter i øvre del av pelen) og/eller om borerøret skal etterlates i grunnen. Detaljert metodebeskrivelse forelegges byggherren før arbeidene starter.
Nedføring av borerør og uttak av masser skal foregå uten massefortrengning eller grunnbrudd. Dersom det dannes propp som har en tendens til å bli presset ned sammen med borerøret, skal denne fjernes før nedføringen fortsetter.
Dersom grunnforholdene er slik at grunnbrudd (bunnoppressing) eller innsig av masser kan oppstå i forbindelse med uttak av masser fra røret, skal en av følgende framgangsmåter benyttes:
1. Uttak av masser og etablering av bergfot skal utføres i vannfylt rør.
2. Uttak av masser og etablering av bergfot skal utføres i støttevæske.
3. Borerøret skal dreies inn i berg til minst 0,2 m under laveste bergkote langs periferien før røret tømmes for løsmasser og etablering av bergfoten tar til.
4. Ved morene eller meget fast leire over berg skal røret dreies inn i denne, og uttak av masser kan, etter avtale med byggherren, begynne før bergkontakt er oppnådd.
I den spesielle beskrivelsen kan det være angitt hvilke framgangsmåter som skal benyttes.
Ved tegn til grunnbrudd ved uttak av masser under vann, skal utgravingen straks stoppes og masser (pukk) fylles tilbake om nødvendig. Utgravingen kan fortsette etter at støttevæske er påfylt eller røret er dreid inn i berg eller fast morene.
Hvis det er åpnet for tørr utgraving, skal røret raskt kunne fylles med vann dersom det oppstår tendens til grunnbrudd eller inntrengning av finstoff. Den dypeste delen vil måtte utgraves under vann dersom røret ikke er dreid tilstrekkelig ned i berg slik at tetting er oppnådd.
På grunn av fare for inntrengning av løsmasser, skal det vises forsiktighet ved uttak av masser fra røret ved overgang til berg. Utpumping av bunnslam skal bare foretas når borerøret er inndreid i berg, også ved laveste bergkote.
Mengden måles som utført lengde fra senter av pelefot til terrengnivå. Enhet: m
Omfatter opp- og nedrigging av utstyr for bruk av støttevæske i borerøret.
Kostnaden angis som rund sum. Enhet: RS
Omfatter levering, ifylling i borerøret med støttevæske og suksessiv tømming og bortledning av støttevæske når den ikke lenger er nødvendig. Oppsamling av støttevæske ved tømming inngår også, samt bortkjøring/sanering av støttevæske fra byggeplass.
Materialene skal tilfredsstille kravene i NS-EN 1536:2010, punkt 6.
Mengden måles som utført lengde av pel med støttevæske. Enhet: m
Omfatter arbeid og kostnader forbundet med til enhver tid å ha lager av pukk på stedet slik at borerøret kan fylles umiddelbart i tilfelle grunnbrudd.
Mengden måles som volum av pukklager. Enhet: m3
Omfatter opplasting fra mellomlager, transport og tipping/utlegging av gravemasse. Tippavgift skal være inkludert.
Mengden måles som prosjektert volum av pel med diameter lik borerørets ytre diameter og lengde målt fra senter pelefot til terrengnivå. Enhet: m3
Omfatter oppsamling, behandling, opplasting, transport og deponering av boreslam fra pelearbeidene, herunder også forurenset grunnvann og annet spylevann.
Det vises til den spesielle beskrivelsen for særskilte krav.
Mengden måles som utført lengde borehull. Enhet: m
Omfatter inndreiing av borerør, boring, meisling, rensk og kontroll for etablering av pelefot i fast grunn/berg fra borerøret treffer fast grunn/berg til pelen kan støpes. Omfatter også opp- og nedrigging samt flytting og oppstilling av utstyr og verktøy.
Sprengning for etablering av pelefot skal ikke benyttes.
Det skal tas prøver av grunnen fra bunnen av hver pelefot. Prøvene skal merkes og oppbevares på byggeplassen. Påtreffes andre grunnforhold (bergarter, løsmasser) enn forventet i området, skal det rapporteres omgående til byggherren, og tekniske konsekvenser vurderes.
Omfatter opp- og nedrigging av utstyr og verktøy for etablering av pelefot.
Kostnaden angis som rund sum. Enhet: RS
Omfatter flytting og oppstilling av utstyr og verktøy for etablering av pelefot.
Mengden måles som prosjektert antall peler. Enhet: stk
Omfatter inndreining av borerør i godt berg, fra det punkt rørperiferien berører berggrunn, til hele rørperiferien er kommet tilstrekkelig dypt i godt berg. Videre omfatter prosessen arbeider med å fjerne godt berg ned til en ferdig pelefot i fullt tverrsnitt.
Pelefoten skal være horisontal og plan. Pelefot i berg skal etableres i godt berg i en dybde (D), se figur 83.44-1. Denne dybden skal være minst 200 mm under laveste nivå av godt berg, eventuelt bestemt ved bergkontrollboring prosess 83.412. Minimumsdybden skal økes avhengig av helningen på godt berg og pelediameter, (B) som angitt i tabell 83.4-1.
Når berggrunnens helning lokalt antas å være så stor at borerøret vanskelig vil få feste for inndreining og fjerning av godt berg, kan det etter nærmere vurdering sprenges for pelefoten etter avtale med byggherren.
Omfatter inndreining i godt berg i dybde inntil angitt minimumsdybde under laveste bergkote langs rørperiferien, eller til dybde som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert antall peler. Enhet: stk
Omfatter videre nedføring i berg med borerør til dybde som angitt i den spesielle beskrivelsen utover angitt minimumsdybde.
Mengden måles som antall meter: Enhet: m
Omfatter videre nedføring i berg uten borerør til dybde som angitt i den spesielle beskrivelsen utover angitt minimumsdybde.
Mengden måles som antall meter. Enhet: m
Omfatter etablering av pelefot i fast grunn til dybde som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert antall peler. Enhet: stk
Omfatter rensk av pelefot i fast grunn eller berg for alt løsmateriale.
Rensk av pelefot med vannfylt borerør skal foretas med ejektorpumpe eller tilsvarende. Dersom det benyttes ejektorpumpe, skal den være utformet slik at hele tverrsnittet kan nås med full effektivitet. Under pumpingen skal det sørges for etterfylling av vann til borerøret, slik at det ikke oppstår grunnvannsstrømning inn til røret.
Rensk av pelefot med tørt borerør skal foretas for hånd eller med tilsvarende nøyaktig metode, eksempelvis egnet støvsuger med styrbart munnstykke.
Det skal kontrolleres at hele tverrsnittet er blitt rent.
Kontroll av pelefot med vannfylt borerør skal utføres ved bruk av stål/aluminiumstang som slippes 0,2 m mot bergfoten, eller med spett (spettlodd) som henger i wire eller ved stålstang. Hvis det er mistanke om bløtt slam eller leirig grus i bunnen, bør det også benyttes en butt gjenstand for kontroll, da et spett lett slår gjennom slike masser.
Dersom det ved kontrollen fattes mistanke om blokk eller sleppedannelse under bergfoten, skal byggherren varsles og bergfoten inspiseres, eventuelt med videoopptak.
Kontroll av pelefot med tørt borerør skal foretas ved direkte inspeksjon.
Mengden måles som prosjektert antall peler. Enhet: stk
Omfatter arbeid med videoinspeksjon av pelefot, inklusive levering av videoopptak.
Mengden måles som antall videoopptak. Enhet: stk
Omfatter armering og fôringsrør/inspeksjonsrør i pel, samt permanent innvendig stålrør som forskaling.
I de tilfeller pelene blir stående i løse/bløte masser (sand/silt/leire), gjennom vannførende lag eller i vann, skal pelene støpes ut i et innvendig stålrør som monteres inn i borerøret og som blir stående igjen.
Omfatter levering og arbeid med installasjon av innvendig stålrør som forskaling i borerøret før borerøret trekkes.
Dimensjoner er angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert lengde av innvendig stålrør. Enhet: m
Omfatter injisering av mellomrom mellom borerør og innvendig stålrør når borerøret trekkes.
Det vises til den spesielle beskrivelsen.
Mengden måles som antall peler som injiseres. Enhet: stk
Omfatter levering og montering av armering i borerør, inklusive materialer og arbeider til skjøting av armeringskurvene til hverandre, samt sikring av overdekning.
Armeringen skal være av kamstål B500NC i samsvar med NS 3576-3.
For peler med innvendig stålrør som forskaling gjelder spesifikasjonene for utførelse av armeringsarbeider i prosess 83.381. For peler uten stålrør som forskaling gjelder spesifikasjonene nedenfor.
Armeringen skal være prefabrikkerte kurver monterte ved heftsveising i krysningspunktene mellom bøyler/spiralarmering og lengdearmering. Heftsveising utføres i samsvar med betingelsene angitt i prosess 84.3. Som monteringsstenger benyttes eventuelt nøyaktige ringer innenfor hovedarmeringen. Disse heftsveises også til lengdearmeringen. Det skal ikke benyttes monteringsstenger utenfor den konstruktive armeringen.
Til sikring av armeringsoverdekningen benyttes armeringsstoler i form av avstandsbøyler av rustfritt stål påsatt tettsittende plast- eller gummislange og sveiset fast til den konstruktive armeringen. Avstanden mellom armeringsstolene bestemmes ut fra armeringskurvenes tyngde og stivhet. Som minimum skal det brukes 4 stykk stoler per 2 lengdemeter pel, fordelt rundt pelen.
Ved skjøting av armeringskurver skal det påsees at lengdeaksen for begge kurver flukter.
I nedre ende av armeringen skal det utformes en rist som reduserer faren for heving av armeringen under utstøpingen. Dersom øvre ende av armeringen ikke kan observeres direkte ved utstøping, skal det gjøres mulig å registrere bevegelse av armeringen, for eksempel ved påsveising av stålstenger som forlengelse av et eller flere armeringsstål.
Mengden måles som netto mengde konstruktiv armering etter bøyelister på grunnlag av nominelle vekter, uten tillegg for kapp og spill, men inkludert nødvendige omfaringsskjøter. Monteringsstenger, armeringsstoler, avstandsholdere og andre hjelpemidler skal regnes inkludert i armeringsprisen. Det samme gjelder ekstra armeringsskjøter og -stenger som entreprenøren ønsker å anvende av praktiske grunner. Enhet: tonn
Omfatter levering og arbeid med fôringsrør /inspeksjonsrør montert i armeringskurven, eksempelvis rør for kjerneboring eller ultralydkontroll.
Med hensyn til plassering, lengde etc. vises det til den spesielle beskrivelsen.
Rørene skal være av stål og ha slik styrke og stivhet at de ikke kan forskyve seg under omstøping. Mørtel for gjenstøping av fôringsrør skal ha fasthet minst tilsvarende den fasthetsklassen som er beskrevet for pelen.
Rørene skal sveises eller bindes til armeringskurven, og skal monteres slik at de ikke kan forskyve seg under støping.
Mengden måles som samlet lengde av rør. Enhet: m
Borede peler støpes normalt ved undervannsstøp, men støpes ved tørrstøp dersom det ikke er vann i pelen eller vannlekkasje inn i pelen. Ved tørrstøp gjelder spesifikasjonene i prosess 83.3821 b) og c).
Omfatter prøveblanding med prøvestøp, levering og utstøping av betong inkludert 10 % merforbruk av betong, trekking av borerør samt etterfylling av betong, beskyttelse av betongen mot skadelige påvirkninger under transport, mellomlagring, utstøping og herding, samt nødvendige etterarbeider.
Omfatter også oppfylling med grus over peletopp dersom denne avsluttes under terreng, samt fjerning av overflødig eller dårlig betong samt kapping, hugging eller meisling av peletopp til riktig nivå.
Merforbruk utover 10 % inngår i prosess 83.462.
Betong til undervannsstøp, det vil si AUV-betong og normal undervannsbetong, skal være i samsvar med prosess 84.43. Doseringen av AUV-stoff i AUV-betong skal være så høy at betongen har god motstandsevne mot utvasking.
AUV-betong tilsettes ikke L-stoff. Normal undervannsbetong som støpes ut under frostfri dybde, kan tilsettes L-stoff av hensyn til støpelighet, men nedre grense for luftinnhold angitt i prosess 84.4 kan fravikes.
Betongsammensetninger forelegges byggherren før arbeidene starter opp.
Det skal tas hensyn til risikomomentene ved denne type arbeider, for eksempel faren for utvasking eller sjiktdannelser, at betongen henger seg opp på borerøret under trekkingen, faren for løfting av armeringen etc.
Støpingen skal utføres umiddelbart etter at rensk av pelefoten er utført og kontrollert og armeringen er satt på plass. Hvis støpingen ikke kommer i gang innen 2 timer etter avsluttet rensk og slampumping, skal ny slampumping og kontroll av bergfot foretas.
Vannstanden i borerøret skal holdes i nivå med eller over terreng under støpingen.
Utstøping forutsettes utført med betongpumpe, hvor det er kontinuerlig forbindelse mellom pumpe og støperør. Utstøpingen utføres med støperør som har tette skjøter og slik styrke at røret kan heves kontrollert uten at brudd eller lekkasjer oppstår. Hevemekanismen for støperøret skal være uten store elastiske deformasjoner, slik at man har full kontroll med hvor mye støperøret heves.
Ved oppstart av undervannsstøp skal støperøret stå helt til bunnen av pelen. Støpeprosedyren skal inneholde en detaljert beskrivelse av oppstart av støp der det spesielt fokuseres på at betongen får fullverdig utstøping og komprimering helt ned til berg. Prøvestøp skal dokumentere at betong og støperigg fungerer i kombinasjon for de aktuelle forhold. Støpeprosedyre skal forelegges byggherren minimum to uker før støp, og prøvestøp skal varsles minimum to døgn før gjennomføring. Ved pelelengder over 20 meter bør en sementbasert smøremasse med AUV-stoff fylles i støperøret før AUV-betongen for ikke å risikere propp ved oppstart.
Minimum de 3 nederste meterne av pelen utstøpes med AUV-betong. Før betongpumpen kobles til støperøret sirkuleres AUV-betongen gjennom pumpen tilbake til betongbilen, slik at den første betongen som kommer ut av støperøret ikke er vesentlig mer steinrik enn det betongresepten tilsier. Betongpumpen kobles til støperøret og AUV-betong pumpes (etter eventuell smøremasse) kontinuerlig ned. Om støperøret ikke er forsynt med en påsveiset pigg som holder støperøret i en avstand fra bunn pel, løftes støperøret 10-15 cm for å åpne for betongstrømmen. Støperøret heves ikke mer før minst 3 meter av pelen er utstøpt.
Umiddelbart etter AUV-betongen, uten noen stans eller omrigging, støpes så resten av pelen med normal undervannsbetong ved at denne pumpes ned gjennom samme støperør. Utstøping skal skje kontinuerlig, med minst mulige avbrudd. Støperøret heves suksessivt under støpingen, men neddykkingsdybden for støperøret ned i fersk betong skal til enhver tid være minimum 2 meter. Slam på toppen av betongen ved avslutning av støp trekkes av.
Borerøret trekkes opp suksessivt under støpingen. Under opptrekkingen av borerøret skal støperørets munning alltid være minst 2 m høyere enn borerørets nedre ende, og det skal kontinuerlig kontrolleres at betongen synker i røret minst tilsvarende volumet av borerøret. Hvis det under opptrekkingen skulle forekomme at betongen eller armeringen hever seg, slik at omkringliggende masser kan tenkes å ha trengt inn i betongtverrsnittet, skal det settes i verk tiltak i samråd med byggherren.
For å sikre god betong i peletopp skal det støpes minst 0,3 m over teoretisk nivå. Overskytende betong kan graves ut eller meisles bort senere. Ved avslutningen av pelen mer enn 1 m under terreng, skal det fylles sand eller andre egnede masser på toppen av pelen før rørtrekkingen avsluttes.
Mengden måles som utført lengde av pel målt fra senter pelefot til prosjektert peletopp. Inntil 10 % merforbruk av betong utover volumet begrenset av ytre rørdiameter og lengde av pel skal være inkludert. Enhet: m
Prosessen kommer til anvendelse dersom betongforbruket overstiger 110 % av teoretisk volum i henhold til prosess 83.461.
Mengden måles som utført volum minus 110 % av teoretiske volum. Enhet: m3
Omfatter prosjektering, materialer og arbeider med forsterkning som utføres i pelefoten etter at pelen er utstøpt og herdet. Metodene skal ikke benyttes for pelefot i berg.
Som alternativ til forsterkning kan det benyttes skånsom metode og utstyr som ikke forstyrrer materialet under pelen som følge av boring og uttak av masser. Ved bruk av alternativet omfatter prosessen også prøving av bæreevnen i pelefoten.
Krav til dimensjonerende bæreevne og deformasjoner er angitt i den spesielle beskrivelsen.
Prosjektering og utførelse skal være i henhold NS-EN 1997, NS-EN 1536, håndbok V220 Geoteknikk i vegbygging og Peleveiledningen.
Tegninger, beregninger og eventuelle bøyelister skal være i henhold til håndbok N400 Bruprosjektering. Prosjekteringsmaterialet skal sendes til kontroll og godkjenning i Vegdirektoratet samt forelegges byggherren for uttalelse. Det skal foreligge godkjente arbeidstegninger før arbeider på byggeplass påbegynnes. Som bygd tegninger forelegges byggherren senest 30 arbeidsdager etter at forsterkning er ferdig utført.
Metodebeskrivelse samt plan for prøving og kontroll skal forelegges byggherren før arbeider på byggeplass påbegynnes.
Dersom det benyttes skånsom metode og utstyr som ikke forstyrrer materialet under pelen som følge av boring og uttak av masser, skal bæreevne dokumenteres gjennom prøving.
Ved bruk av boreutstyr som forstyrrer materialet under pelen som følge av uttak av masser, skal bæreevne av forsterkningen av de forstyrrede massene dokumenteres.
For begge metoder skal dokumentasjon av bæreevne forelegges byggherren før videre arbeider påbegynnes.
Mengden måles som prosjektert antall peler. Mengde: stk
Omfatter prøving og kontroll med ferdig utstøpte borede peler.
Omfatter kjerneboring for kontroll av betongutstøping i pel, inkludert kjerneboring gjennom pelefot og inn i berg.
Kjerneprøvene skal vise kontinuerlig god kvalitet i fullt tverrsnitt («hel ved») gjennom hele prøven. Tynne riss/sprekker som ikke reduserer tverrsnittet kan aksepteres. Det skal ikke foreligge kjernetap.
Kjerneboring skal utføres etter hvert som pelene støpes ut. Om nødvendig skal bore- og støpeprosedyrer endres/tilpasses for resterende peler.
Omfatter rigging, oppstilling og boring av kjerneborehull i utstøpt pel og i berg.
Boreutstyret skal være i stand til å bore ut en kjerne med diameter minst 72 mm (86 mm hulldiameter).
Kostnaden angis som rund sum. Enhet: RS
Omfatter oppstilling av kjerneborerigg på det enkelte borepunkt, samt flytting fra borepunkt til borepunkt.
Mengden måles som antall borede peler. Enhet: stk
Omfatter boring og uttak av kjerner for å kontrollere kvaliteten av betongen i pelen.
Kjernene skal legges i solide kasser. Kassene skal merkes tydelig med nummer på pel og borehull, og dybde for hvert opptak. Kjernetap skal markeres med en trelist av tilsvarende lengde.
Kjernekassene skal fotograferes så snart de er fylt og før de fjernes fra borestedet.
Mengden måles som total lengde av borekjerne. Enhet: m
Omfatter boring og uttak av kjerner for å kontrollere overgangen mellom betong og berg i pelefoten. Kjernene bores gjennom fôringsrør montert i armeringskurven.
Kjernene skal legges i solide kasser. Kassene skal merkes tydelig med nummer på pel og borehull, og dybde for hvert opptak. Kjernetap skal markeres med en trelist av tilsvarende lengde.
Kjernekassene skal fotograferes så snart de er fylt og før de fjernes fra borestedet.
Mengden måles som total lengde av borekjerne. Enhet: m
Omfatter logging av boret pel for å kartlegge hulrom og svakheter i utstøpt pel. Loggingen skal utføres mellom inspeksjonsrør montert i armeringskurven.
Logging kan utføres med følgende metoder: gamma-gamma logging (GGL), mellomhull akustisk logging (CSL) eller radar.
Mengden måles som lengde av logget profil. Enhet: m
Omfatter eksitasjon og analyse av reflekterte bølger i boret pel for å kartlegge hulrom og svakheter i utstøpt pel. Eksitasjon og måling av reflekterte bølger på toppen av pelen.
Eksitasjon og måling av reflekterte bølger kan utføres med følgende metoder: Akustisk ekko (SE) prøving eller impuls respons (IR) prøving.
Mengden måles som antall peler som prøves. Enhet: stk
Omfatter uforutsett ventetid for pelerigg som skyldes byggherren, oppad begrenset til 8 timer per dag. Stopp av arbeidet som entreprenøren mener betinger ventetid, varsles byggherren omgående. Rimelig påregnelig ventetid på grunn av byggherrens kontrollarbeid, inspeksjoner og målinger skal være innarbeidet i de enkelte prosesser.
Uforutsett ventetid skal attesteres av byggherren.
Mengden måles som medgått ventetid. Enhet: time
Omfatter kostnader for drift av pelerigg med tilhørende mannskap. Prosessen kommer til anvendelse etter avtale om ekstraarbeider og ved spesielle forhold som ikke dekkes av andre prosesser.
Driftstid for rigg skal attesteres av byggherren.
Mengden måles som medgått driftstid. Enhet: time
Omfatter alle leveranser og arbeider med stålkjernepeler fram til ferdige peler, herunder forberedende og generelle arbeider, rigg og oppstilling, boring, injisering, levering og installasjon av stålkjerner, prøving og kontroll, etc.
Omfatter også supplerende grunnundersøkelser som entreprenøren finner nødvendig for å kunne velge pelelengde og gjøre egen vurdering av pelearbeidene, herunder nødvendig bestilling av materialer.
Det skal føres fullstendig bore- og peleprotokoll. Protokollen føres på skjema egnet for formålet, og skal generelt være i henhold til NS-EN 14199 så langt den er relevant.
Protokollen skal som et minimum angi følgende data (målinger som er egnet for automatisk registrering er merket med *)
- navn på ansvarlig leder av pelearbeidene
- navn på stedlig arbeidsleder/kontrollør/protokollfører
- pelenummer og dato
- borsystem
- boredimensjon i løsmasser og berg
- bortid (starttid og sluttid)*
- rotasjonshastighet*
- borsynk*
- lufttrykk (og mengde hvis mulig)*
- vanntrykk og mengde*
- uregelmessigheter under boring
- lagdeling i løsmasser
- angivelse av type løsmasser/berg (visuell vurdering av borkaks)
- boret dybde til berg
- borsynk i berg
- samlet borehulldybde og bunnkote
- resultat av borehullsinspeksjon
- vannstandsregistrering
- vanntapsmåling
- injisering, injiseringstrykk og medgått injiseringsmasse, samt resept angis
- kotehøyde for topp fôringsrør
- kotehøyde for underkant fôringsrør
- fôringsrørets plassering i avskjæringsnivå med angivelse av avvik fra prosjektert plassering
- fôringsrørets senterlinje med angivelse av avvik fra prosjektert senterlinje
- fôringsrørets retthet
- kontroll av stålkjerneelementenes stålkvalitet og retthet
- kontroll av skjøter på stålkjernepeler, retthet og styrke
- kontroll av omstøpingsmørtel, resept oppgis og medgått mengde mørtel samt øvrige kontrollresultater angis, avvik fra teoretisk mengde angis.
- kontroll av montering av stålkjerne, avvik angis
- kontroll av ramming på stålkjerne, loddvekt og synkning angis
- kotehøyde topp stålkjerne
- lengde stålkjerneelementer mellom skjøter
- total lengde stålkjerne
- kotehøyde bunn stålkjerne
- andre relevante data for avregning og for vurdering av pelens karakter og kapasitet
- resultat av andre kontrollmålinger som angitt i den spesielle beskrivelsen
Kontrolldata skal presenteres på skjemaer og i en form som er sammenfattet og lett lesbar. Presentasjonsformen forelegges byggherren i god tid før arbeidene starter opp.
Kontrolldata for de ulike arbeidsoperasjonene i hver pelegruppe forelegges byggherren senest 2 arbeidsdager etter at arbeidene er utført.
Omfatter kostnader til planlegging og gjennomføring av supplerende grunnundersøkelser/bergkontrollboringer og øvrige tiltak for å klarlegge risiko og unngå vraking av peler, blant annet som følge av skrens på bergoverflaten. Også registrering av bergkvaliteten inngår.
Omfang og type av undersøkelser skal være det som entreprenøren anser nødvendig for å bestemme pelelenge, unngå vrakpeler og gi grunnlag for egen vurdering av pelearbeidene, herunder nødvendig bestilling av materialer. Grunnundersøkelser kan også bestå av «sondering» med ordinær boring av fôringsrør.
Kostnaden angis som rund sum. Enhet: RS
Omfatter supplerende grunnundersøkelser som angitt i den spesielle beskrivelsen.
Utførelsen skal være i samsvar med håndbok R211 Feltundersøkelser.
Mengden måles som utført lengde boring. Enhet: m
Omfatter transport, tilrigging og nedrigging av utstyr som er nødvendig for utførelse av stålkjernepeler, så som boring, tetthetskontroll, injisering, borslamhåndtering, omstøping og montering av stålkjernepelene samt nødvendig underlag/arbeidsplanum. Rigg plan med angivelse av laster forelegges byggherren før arbeidene påbegynnes.
Kostnaden angis som rund sum. Enhet: RS
Omfatter tilleggsarbeider og tilleggskostnader forbundet med transport, tilrigging og nedrigging av borerigg på flåte eller oppjekkbar plattform. Prosessen omfatter også utstyr som entreprenøren finner nødvendig for å kunne utføre arbeidene fra sikker arbeidsplattform, herunder bukserbåt, moringer, liner, vinsjer eller annen fastholding, i tillegg til selve flåten/plattformen.
Kostnaden angis som rund sum. Enhet: RS
Omfatter, flytting, oppstilling og nøyaktig plassering av borerigg/tårn, samt kostnader forbundet med målegrunnlag, eventuelt utsetting av mal og utsetting for nøyaktig plassering av pelene.
Mengden måles som prosjektert antall pelegrupper. Enhet: stk
Omfatter tilleggskostnader forbundet med flytting av og oppstilling på flåte/plattform.
Mengden måles som prosjektert antall pelegrupper. Enhet: stk
Omfatter tilleggsarbeidet forbundet med ansett av peler under vann. Gjelder ved boring fra flåte eller oppjekkbar plattform, eller der hvor byggegrop ikke kan lenses på grunn av høy grunnvannstand eller andre geotekniske forhold.
Mengden måles som prosjektert antall pelegrupper. Enhet: stk
Omfatter flytting og oppstilling for montering av stålkjerner.
Mengden måles som prosjektert antall pelegrupper. Enhet: stk
Omfatter levering og montering av permanente fôringsrør, inkludert nødvendig boring i løsmasser og innboring av fôringsrør minimum 1,0 m i godt berg. Videre omfattes skjøting av fôringsrør og kapping av fôringsrør i angitt nivå, samt overflatebehandling av fôringsrøret som angitt i den spesielle beskrivelsen.
Ytterligere innboring av fôringsrør i godt berg inngår i prosess 83.532.
Innvendig diameter på fôringsrør skal være tilpasset valgt borsystem, stålkjernens diameter samt krav til avstandsholdere.
Veggtykkelsen skal velges avhengig av boresystem, grunnforhold og lengde av pel. Minimum veggtykkelse skal være i henhold til Peleveiledningen eller som angitt i den spesielle beskrivelsen.
Elementlengden til fôringsrørene skal være lengst mulig og tilpasset borerigg og boresystem slik at det blir færrest mulige sveiseskjøter. I utgangspunktet skal lengdene være minimum 3 m.
Det skal tilstrebes en rekkefølge ved boring og injisering slik at de dypeste pelene innen hver pelegruppe utføres først.
Fôringsrørene bores gjennom løsmassene og videre ned i berg. Fôringsrørene sveises sammen under boring i lengst mulige lengder. Lengder skal også tilpasses slik at man unngår stans i boring i lag hvor borkrone kan suge seg fast/blokkeres.
Ved nedføring av fôringsrør gjennom løsmasser av bløt leire, løs silt og sand skal det kun benyttes vannspyling. Trykk og vannmengde tilpasses for å unngå uønsket erosjon og poretrykk i grunnen.
Når luftdrevet senkborhammer benyttes skal utførelsen i utgangspunktet være slik at luft for driving av hammer er mest mulig kontrollert og ikke går ut i formasjonen. I bløte jordarter skal røret drives ned kun ved bruk av vann.
Luft og høyt trykk skal ikke benyttes for å forsere boringen eller raskt løse opp blokkering av borkrone ved stangskift eller skjøting av fôringsrør. Unødig stans i boring skal unngås for å hindre blokkering av borkrone.
Dersom det under boring observeres at spyleretur fra luft/vann ikke kommer opp gjennom borerøret, men går ut i grunnen, skal boringen straks avbrytes og tiltak iverksettes. Dersom det kommer opp mer masse enn forventet ut fra pelens volum skal boringen også straks avbrytes og tiltak iverksettes.
Under boring skal matetrykk og/eller spyletrykk samt bortid/borsynk logges og protokollføres, angitt per meter eller annen inndeling slik at lagdeling og egenskaper i grunnen tydelig framkommer.
Maksimalt tillatte matetrykk/spyletrykk skal være som angitt i den spesielle beskrivelsen eller etter avtale med byggherren.
Type boreutstyr skal velges i henhold til etterfølgende retningslinjer. Dette fritar ikke entreprenøren for ansvaret for at boringen lar seg gjennomføre med det valgte utstyret.
Ved normale forhold, (for eksempel middels fast til bløt og ikke kvikk leire etc.) kan senkbor-utrustning med eksenterkrone benyttes.
Ved krevende forhold, (for eksempel i fyllmasser, fast og/eller vannførende morene, store dybder til berg etc.) og bruk av senkborhammer er et symmetrisk boresystem med påmontert ringborkrone på fôringsrøret å foretrekke for å begrense erosjon i massene. Symmetriske boresystemer skal benyttes ved store diameter på fôringsrør, samt ved meget skrått berg.
I kvikkleire og/eller meget bløt leire eller i kombinasjon med faste masser over berg kan det være nødvendig at det ikke tillates at masser, luft eller vann går ut i formasjonen. Dette krever bruk av et reversibelt system hvor alt returneres opp innvendig i fôringsrøret (reversibelt sirkulasjonssystem). Alternativt kan det ved slike forhold, etter avtale med byggherren, benyttes boresystem som er spesielt utviklet for skånsom boring.
Minimum innboringslengde av fôringsrør er 1,0 m i godt berg.
Når fôringsrøret er boret til endelig dybde i godt berg skal det utføres vannstands-kontroll (se prosess 83.551) og vanntapsmåling (se prosess 83.552) samt eventuelt injisering og oppboring.
Etter fullført boring slås fôringsrøret til kontakt med berg.
Følgende toleransekrav gjelder
- maksimalt tillatt avvik fra prosjektert plassering i horisontalplanet er 100 mm
- maksimalt 0,2 % vinkelendring over 2 m rørlengde, eller minimum krumningsradius = 600 m regnet over 6 m lengde for retthet av nedboret fôringsrør/borehull i berg målt kontinuerlig i fôringsrør og borehull i berg under fôringsrør
- maksimalt helningsavvik maksimalt 1 % for vertikale peler og 2 % for skråpeler i enhver retning fra prosjektert peleakse
Toleranser måles/beregnes som definert i NS-EN 14199. Avvik skal ikke være ensidige og/eller systematiske.
Ved avvik fra ett eller flere krav skal byggherren avgjøre om pelen skal vrakes, eller supplerende peler settes.
Mengden måles som utført lengde av fôringsrør fra underkant fôringsrør til prosjektert kappnivå. Angitt mengde er ikke å anse som nøyaktig grunnlag for bestilling av materialer. Enhet: m
Det skal benyttes boresystem som er egnet for de aktuelle grunnforhold.
Det skal benyttes system som er spesielt utviklet for skånsom boring.
Det vises til den spesielle beskrivelsen.
Omfatter videre innboring med fôringsrør i godt berg utover 1,0 m som inngår i prosess 83.531, inkludert levering og skjøting av fôringsrør. Overflatebehandling av fôringsrør som angitt i den spesielle beskrivelsen inngår også.
Prosessen kommer også til anvendelse dersom det på byggeplass vurderes som nødvendig og/eller hensiktsmessig å benytte fôringsrør til dybde større enn 1,0 m i godt berg. Dette avgjøres i samråd med byggherren.
Boringen utføres til dybde som angitt i den spesielle beskrivelsen, eller etter avtale med byggherren.
Mengden måles som lengde boret i godt berg utover 1,0 m. Enhet: m
Omfatter videre innboring i godt berg uten fôringsrør.
Prosessen kommer også til anvendelse dersom det på byggeplass vurderes som nødvendig og/eller hensiktsmessig å bore pelen videre inn i godt berg uten fôringsrør.
Boring i berg utføres med bergborkrone.
Boring i berg uten fôringsrør utføres til dybde som angitt i den spesielle beskrivelsen, eller etter avtale med byggherren.
Dersom det er nødvendig skal boringen utføres med styring slik at det oppnås tilstrekkelig retthet av borehullet i berg.
Boresystemet skal være tilpasset slik at minimum overdekning av stålkjernepel i berg er 20 mm.
Mengden måles som boret prosjektert lengde uten fôringsrør i godt berg. Enhet: m
Omfatter oppsamling, behandling, opplasting, transport og deponering av slam fra boring og rensk av borehull. Slam fra injisering og oppboring inngår også, samt slam fra omstøping av stålkjerner.
Det vises til den spesielle beskrivelsen for særskilte krav.
Mengden måles som utført lengde borehull. Enhet: m
Omfatter levering av materialer og arbeid i forbindelse med injisering av borehullet. Materialet inkluderer inntil 200 kg sement per injisering.
Injiseringsmassen forutsettes å bestå av Portlandsement blandet med vann og egnet tilsetnings-/hjelpestoff. Normalt startes injiseringen med et vann/sement-forhold lik 0,8. Oppnås ikke mottrykk, skal injiseringsmassen fortykkes ved blanding med lavere vann/sement-forhold.
Resepten til injiseringsmassen forelegges byggherren før oppstart av arbeidene.
Injisering av bunnsone i borehull utføres med injiseringsmasse, etter at borehull og fôringsrør er tømt og rengjort for løsmasser og boreslam ved hjelp av luft- og vannspyling eller ejektorpumpe.
Injiseringen utføres med pakker plassert minst 0,5 m over underkant fôringsrør. Det injiseres med et overtrykk på 1 bar (0,1 MPa) i forhold til poretrykket i grunnen. Injiseringstrykket holdes i 15 minutter.
Mengden måles som antall utførte injiseringer. Enhet: stk
Omfatter merforbruk av sement ut over 200 kg per injisering.
Mengden måles som medgått mengde sement utover 200 kg. Enhet: kg
Omfatter boring gjennom injisert mørtelpropp og ned til godt berg.
Oppboring utføres etter at injiseringsmassen er herdet.
Mengden måles som antall utførte oppboringer. Enhet: stk
Omfatter kontroll av vannstand i fôringsrør.
Vannstandskontroll skal gjøre i samtlige rør. Etter ferdig nedboring og rengjøring av fôringsrør skal røret stå vannfylt i minimum 8 timer, med vannstand forskjellig fra ytre vannstand/grunnvannstand. Endringer i vannstand skal registreres, enten om det kommer vann opp over kanten på fôringsrøret eller om vannstanden har sunket.
Byggherren kan bestemme annen minimumstid og/eller annen vannstand i røret dersom det er nødvendig og tilstrekkelig for å ha full kontroll på vannlekkasjer ut i grunnen og/eller opp langs fôringsrøret.
Vannstandskontrollen skal gjentas i senere fase av pelearbeidene dersom det anses nødvendig. Dette avgjøres i samråd med byggherren.
Mengden måles som prosjektert antall peler. Enhet: stk
Omfatter materialer og arbeider i forbindelse med vanntapsmåling, inklusiv rengjøring av borehull og fôringsrør før vanntapsmåling.
Vanntapsmålinger skal utføres i omfang som angitt i den spesielle beskrivelsen, minimum på 2 tilfeldig utvalgte peler i hver pelegruppe, og alltid på strekkpeler.
Omfanget skal økes dersom resultatene fra stikkprøvene er negative eller det av andre konstruktive eller geotekniske forhold er nødvendig, herunder resultater fra vannstandskontrollen, se prosess 83.551. Det endelige omfang bestemmes av byggherren.
Vanntapsmålinger skal utføres på nytt i senere fase av pelearbeidene dersom det ansees nødvendig for å oppnå tilfredsstillende kvalitet av pelen. Dette avgjøres i samråd med byggherren.
Før vanntapsmåling skal borehull og fôringsrør rengjøres og tømmes for rester av løsmasser og boreslam. Ved bruk av ejektorpumpe for rengjøring av borehullet, forutsettes det et konstant overtrykk i borehullet (vannfylt fôringsrør) for å unngå utvasking av løsmassene over berg. Bruk av ejektorpumpe forelegges byggherren.
Ved vanntapsmåling plasseres pakker i toppen av fôringsrøret og vanntrykk settes på.
Vanntrykket skal være 1 bar (0,1 MPa) overtrykk i forhold til poretrykket ved foten av fôringsrøret. Vanntrykket skal tilpasses de stedlige grunnforhold dersom det er hensiktsmessig. Dette avgjøres i samråd med byggherren. Vanntrykket skal dokumenteres med trykkmåler.
Etter at en jevn vannstrøm er registrert, måles vanntapet over en periode på ett minutt.
Akseptkriterium: Vanntap < 0,5 l per minutt og meter borehull i berg ved foreskrevet vanntrykk.
Ved større vanntap skal det utføres injisering.
Resultatet forelegges byggherren etter hver måling.
Mengden måles som antall utførte vanntapsmålinger. Enhet: stk
Omfatter retthetsmåling av fôringsrør med tolk.
Målingen utføres som angitt i den spesielle beskrivelsen eller etter avtale med byggherren.
Mengden måles som lengde retthetsmålt fôringsrør. Enhet: m
Omfatter retthetsmåling av fôringsrør med retningsstyrt elektronisk inklinometer eller utstyr for borehullslogging, i et omfang som angitt i den spesielle beskrivelsen eller som avtales med byggherren.
Retthetsmåling av borehull i berg under fôringsrøret inngår også i prosessen.
Krav til målenøyaktighet er angitt i den spesielle beskrivelsen.
Mengden måles som lengde retthetsmålt fôringsrør og borehull. Enhet: m
Omfatter leveranser og arbeider i forbindelse med prøvetrekking av strekkpeler, inkludert utstyr, rigging, utførelse og rapportering av prøvetrekking.
Pelene skal prøvetrekkes ved måling av pelens heving i 1/10 mm som angitt i den spesielle beskrivelsen.
Mengden måles som antall prøvebelastede peler. Enhet: stk
Omfatter levering av stålkjerner inkludert skjøting, kapp og avstandsholdere.
Stålkjernene skal håndteres, transporteres og lagres med forsiktighet slik at det ikke oppstår hakk, sprekker eller skader i materialet.
Pelene skal være påmontert avstandsholdere som sikrer at pelen monteres sentrisk i fôringsrøret. Avstandsholderne skal ha en høyde på minimum 20 mm.
Avstandsholderne skal i hovedsak være av elektrisk ikke-ledende materiale med tilstrekkelig styrke til å tåle påkjenningene under montering (for eksempel fiberarmert epoksy). Selve innfestingen til stålkjernen kan helt eller delvis være av stål, men dette stålet skal ikke ha kontakt med fôringsrøret.
Avstandsholderne monteres med 3 stykk holdere fordelt over snittet, med avstand mellom snittene på 3 m i pelens lengderetning, og skal være slik utformet at de ikke hindrer god flyt av omstøpingsmørtelen.
Pelen skal skjøtes slik at pelen i skjøtesnittet har tilfredsstillende kapasitet for trykk, strekk og bøyning med hensyn til aktuelle påkjenninger, og uansett påkjenning ha en minimums strekk og momentkapasitet lik 60 % av tverrsnittets kapasitet. Det tillates gjengeskjøt eller sveiseskjøt.
Skjøtens styrkeegenskaper skal dokumenteres ved beregninger og prøving. Prøvingen skal utføres i slikt omfang at beregningsmodell og resultater verifiseres. Dokumentasjon fra tidligere beregninger/prøving av tilsvarende skjøt (helt lik med samme dimensjoner etc.) kan benyttes.
Ved skjøting skal pelen bygges opp slik at det blir en elementlengde på minimum 6 m i toppen av stålkjernen. For øvrig skal det være minimum 5 m mellom hver skjøt, og det skal tilstrebes færrest mulig skjøter (lengst mulig elementlengde).
Gjenget skjøt skal ha full kontakt på ikke gjenget areal, og skal trekkes til med samme moment som benyttet i dokumentasjonsgrunnlaget for skjøten. Skjøten skal ikke være momentbelastet under tiltrekkingen. Gjengeskjøt skal punktsveises tilstrekkelig til å hindre at den skrur seg opp under montering.
Sveiseskjøt utføres som Y-sveis med beregnet tilstrekkelig dybde rundt periferien av pelen.
Krav til retthet av stålkjerner før installasjon skal være i henhold til NS-EN 10060. Vinkelendring i peleskjøter skal være maksimalt 1:500.
Dokumentasjon på avstandsholderne forelegges byggherren.
Mengden måles som utført lengde stålkjerne fra bunn av berghull til prosjektert underkant av topp-plate. Angitt mengde er ikke å anse som nøyaktig grunnlag for bestilling av materialer. Enhet: m
Omfatter tilleggsleveranser for strekkpeler inklusive bearbeiding av ståloverflaten i forankringsonen.
Strekkpeler skal være utformet slik at heften øker i forankringssonen. Forankringssonen skal flammerenses og det skal legges på påleggssveis eller rilles uten at tverrsnittet svekkes mer enn 10 %.
Mengden måles som prosjektert lengde av heftsone med bearbeiding. Enhet: m
Omfatter leveranser og installasjonsarbeider for montering av stålkjerner i fôringsrør og borehull.
Prosessen inkluderer også endelig rensk av borehull og fôringsrør før pelen monteres, samt ventetid på grunn av byggherrens kontroll før kjernen monteres. For kontroll av hver pel regnes en time venting. Nødvendig arbeidshjelp og kraner etc. samt målehjelp for byggherrens kontroll inngår også i prosessen.
Omstøpingsmørtel skal tilfredsstille samme krav til delmaterialer, framstilling og egenskaper som stilles til sementbasert injiseringsmasse for spennkabelkanaler i Norsk Betongforenings Publikasjon 14. Omstøpingsmørtelen kan være fabrikkblandet tørrmørtel som kun tilsettes vann på byggeplassen, eller framstilt av Portlandsement, vann og tilsetningsstoff som virker plastiserende, stabiliserende og gir massen en tiksotrop karakter. Silikastøv, superplastiserende og/eller ekspanderende tilsetningsstoff kan også tilsettes. Mørtelens vann/sement-forhold (masseforhold) skal ikke overstige 0,44. Den skal blandes med så bløt konsistens at den lar seg pumpe ned til pelefoten, men så stiv at den har motstand mot utvasking i kontakt med vann.
Densiteten av mørtelprøver tatt fra blander skal samsvare med teoretisk beregnet verdi ±0,02 kg/dm3 (ved bruk av Standard FA sement med densitet 2,95 kg/dm3 og vann til vann/sement-forhold lik 0,42 er teoretisk densitet 1,87 kg/dm3). Alternativt kan samsvar med spesifisert vann/sement-forhold påvises ved direkte måling av vann/sement-forholdet. Trykkfastheten av mørtel målt på 100 mm x100 mm x100 mm terninger ved 28 døgn alder skal være minimum 40 MPa.
For den mørtelsammensetningen som benyttes skal det dokumenteres vannutskillelse maksimalt 0,3 % og volumendring maksimalt +3,0 % ved prøving etter NS-EN 445:2007 punkt 4.5. Ved prøvingen kreves ikke benyttet spenntau eller annet som veike. Mørtelkonsistensen målt med utflytingsprøve på glassplate etter NS-EN 445:2007 punkt 4.3.2 skal være 140 ± 20 mm. Norsk Betongforenings Publikasjon 14 beskriver disse prøvingsmetodene.
For skjøter som utføres under installeringen av stålkjernene gjelder samme krav som angitt i prosess 83.561.
Før montering av stålkjernene skal borehull og fôringsrør tømmes for løsmasser og boreslam ved hjelp av luft og vannspyling. Ved bruk av ejektorpumpe for rengjøring av borehullet, forutsettes det et konstant overtrykk i borehullet (vannfylt fôringsrør) for å unngå utvasking av løsmassene over berg. Bruk av ejektorpumpe forelegges byggherren.
Borehullet skal loddes for nøyaktig bestemmelse av pelelengde. Fôringsrøret skal være kappet i angitt nivå.
Pelene skal ved montering være fri for rust, og skal om nødvendig stålbørstes eller blåserenses. De skal også være fri for fett, og om nødvendig avfettes ved bruk av avfettingsmiddel. Pelene skal også være fri for løsmasser eller annet vedheng av enhver art, samt hakk, sprekker eller skader.
Før montering av stålkjernen skal det med nedsenking av prøvepel påsatt avstandsholdere kontrolleres at foten er tilfredsstillende rensket og at pelen kan monteres uten hindring i full lengde. Avstandsholderne skal være intakte og uten skader etter prøvemontering.
Etter at hullet er inspisert, skal det fylles med omstøpingsmørtel. Borehull i berg og så stor høyde av fôringsrør skal være vannfylt når omstøpingsmørtel pumpes ned slik at det er overtrykk i forhold til poretrykket utenfor borehullet. Slange eller rør for nedføring av mørtel skal føres helt ned til bunnen av borehullet i berg, og skal være forsynt med stålrør i enden slik at det kan kontrolleres at rørenden virkelig har nådd bunnen av hullet. Mengde mørtel som pumpes ned skal minst tilsvare teoretisk volum pluss 3 meter pelelengde. Mørtelen pumpes ned med jevn og rolig lav hastighet. Slangen holdes i bunnen av borehullet til omstøpingsmørtel er pumpet ned, og trekkes opp før montering av stålkjernen.
Pelene senkes ned i hullene og slippes med omtrent 1 m fritt fall mot berg. Deretter rammes pelen med luftlodd for kontroll av bergkontakt. Valg av type luftlodd og loddvekt forelegges byggherren. Det skal i nødvendig grad tas hensyn til avstandsholderne under montering av stålkjernen slik at avstandsholderne er intakte etter montering av stålkjernen til full dybde.
Konsistensen av mørtelen som renner over kanten av fôringsrøret idet pelen settes ned observeres og sammenlignes med konsistensen på mørtelen ved blanding. Hvis mørtelen har blitt blandet med vann og er bløtere tres injiseringsslange ned mellom stålkjerne og fôringsrør, og ny mørtel pumpes ned til fortrengning av den oppbløtte mørtelen. Dersom det observeres at nivået av omstøpingsmørtelen synker etter at pelen er satt, etterfylles det mens mørtelen ennå er fersk.
Dersom det installeres peler ved minusgrader skal peler og toppen av fôringsrør varmes opp slik at omstøpingsmørtelen ikke fryser før herding. Etter at pelen er montert og omstøpt skal omstøpingsmørtelen sikres mot frysing ved isolering med vintermatter eller telting og fyring avhengig av temperatur og vind. Det tillates ikke satt peler ved temperatur under minus 10 °C.
Byggherren skal varsles skriftlig minimum 24 timer før nedsetting av hver kjerne, for å kunne kontrollere at bergkontakt kan oppnås.
Etter at omstøpingsmørtelen har herdnet skal mørtelnivået observeres og måles. Fersk mørtel av samme sammensetning blandes og etterfylles til topp fôringsrør.
Følgende toleransekrav gjelder
- som prosess 83.531
- avvik fra prosjektert kotehøyde topp stålkjerne ferdig montert: +50 mm -0 mm
Mørtelens trykkfasthet kontrolleres 1 gang per 100 m pel dog minst 2 ganger per arbeidsskift av prøve tatt fra blander. Densitet av mørtel fra blander måles ved oppstart av blanding, pluss 1 gang seinere per pel. Dersom densitetsmålinger etter denne frekvensen de to første dagene hvor stålkjernepeler installeres viser tilfredsstillende resultater, kan byggherren etter forespørsel tillate prøvingsfrekvensen redusert fra 1 gang per pel til 1 gang per arbeidsskift.
Prøving for dokumentasjon av vannutskillelse og volumstabilitet utføres på anlegget ved oppstart av arbeidene med installasjon av stålkjernepeler. Alternativt kan byggherren akseptere dokumentasjon fra annet anlegg hvor det er benyttet omstøpingsmørtelen av nøyaktig samme sammensetning blandet med samme utstyr og av samme mannskap, forutsatt at prøvingen er utført innen de siste 2 måneder. Ved tvil eller mistanke om at dokumentasjonen fra annet anlegg ikke er korrekt for den mørtelen som benyttes, kan byggherren forlange ny dokumentasjonsprøving utført på anlegget før arbeidene kan fortsette.
Mengden måles som utført lengde fra bergfot til prosjektert nivå topp stålkjerne i pelehodet. Enhet: m
Omfatter kapping av stålkjerner i angitt nivå.
Kjernen skal kappes ved kaldsaging og bearbeides slik at pelehodet og bunnflaten får tilfredsstillende anlegg, vinkelrett på pelens lengdeakse.
Maksimal tillat skjevhet er delta = d:1000, der d = kjernediameter
Mengden måles som prosjektert antall kappede peler. Enhet: stk
Omfatter levering av materialer og arbeider med pelehodet, samt arbeider i forbindelse med montering av pelehodet på stålkjernene.
Omfatter levering og montering av pelehode for trykkpel.
Mengden måles som prosjektert antall pelehoder. Enhet: stk
Omfatter levering og montering av pelehode for strekkpel.
Pelehodet skal utformes som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert antall pelehoder. Enhet: stk
Omfatter uforutsett ventetid for pelerigg som skyldes byggherren oppad begrenset til 8 timer per dag. Stopp av arbeidet som entreprenøren mener betinger ventetid, varsles byggherren omgående. Rimelig påregnelig ventetid på grunn av byggherrens kontrollarbeid, inspeksjoner og målinger skal være innarbeidet i de enkelte prosesser.
Uforutsett ventetid skal attesteres av byggherren.
Mengden måles som medgått ventetid. Enhet: time
Omfatter kostnader for drift av pelerigg med tilhørende mannskap. Prosessen kommer til anvendelse etter avtale om ekstraarbeider og ved spesielle forhold som ikke dekkes av andre prosesser.
Driftstid for rigg skal attesteres av byggherren.
Mengden måles som medgått driftstid. Enhet: time
Omfatter alle leveranser og arbeider med støttevegger- og avstivningssystemer i løsmasser. Avstivning av grøfter inngår i hovedprosess 4. Forankring av støttevegger inngår i prosess 83.7.
Innvendig avstempling og avstiving av støttevegg inngår i prosess 83.65 og puter for støttevegg inngår i prosess 83.66.
Mørtel: B30.
Ferdig vegg skal tilfredsstille krav til tetthet gitt i den spesielle beskrivelsen.
Prøving av betong og mørtel skal utføres etter NS-EN 12390-1, NS-EN 12390-2 og NS-EN 12390-3.
Omfatter leveranser og arbeider fram til ferdig rammet og etablert stålspunt med eller uten bergfeste og fjerning av midlertidig stålspunt. Videre inkluderes utarbeidelse av spuntplan og rammeplan.
Materialer som skal inngå som en permanent og funksjonell del i byggverket skal være ubrukte.
Brukte materialer kan benyttes når de oppfyller nødvendige funksjonelle krav og de ikke inngår i det ferdige byggverket.
Materialer skal transporteres, håndteres og lagres i henhold til NS-EN 12063:1999 punkt 8.3 og tillegg A og på en slik måte at det ferdige produkt ikke forringes. De skal dessuten oppbevares eller merkes slik at det ikke kan oppstå forveksling eller sammenblanding av forskjellige typer og kvalitet. Spunt med påført ekspanderende tettemiddel i låser skal lagres tørt.
Der det er viktig av hensyn til omgivelsene at drenering av massene ikke finner sted, skal det tilstrebes tette spuntvegger i henhold til den spesielle beskrivelsen.
Ved anvendelse av u-profiler skal motstandsmoment økes med minimum 20 %. Dersom spunten utføres med tettemiddel eller smøring i låser, står fritt i vann, eller på en annen måte får redusert skjærkapasitet i låsene, skal motstandsmomentet økes tilsvarende.
Spuntarbeider skal utføres etter NS-EN 12063.
Spuntplan med angivelse av dimensjoner på spunt, eventuelt bergfeste, avstivninger, forankringer, rammemetode og med tilhørende graveplan skal, for midlertidige spuntvegger, utarbeides av entreprenøren.
Det skal utarbeides rammeplan som i detalj angir spuntprofiler, lengder, rammemetode, rammeretning, hjørnelåser med mer.
Beregninger og planer forelegges byggherren før arbeidene tar til.
Det skal føres protokoll for spunting og forankring av spuntfoten.
Om nødvendig skal låsene tettes ved fylling av egnet tettemiddel før ramming, for å oppnå tilstrekkelig tetthet. Krav til tetting av låser er angitt i den spesielle beskrivelsen.
Skjøting av spuntnåler skal utføres som buttskjøter i henhold til NS-EN 12063:1999, punkt 8.4 og figur 7.a og 7.c og på en slik måte at kapasiteten til spuntveggen ikke forringes. Det skal ikke forekomme gjennomgående skjøter over flere nåler. Permanent spunt tillates ikke skjøtt.
Spunten kan rammes enten med hydraulisk pressing, vibrolodd eller fallodd etter entreprenørens egne driftsbehov. Kostnader ved bytte av lodd skal være inkludert i enhetsprisen.
Ved ramming av spunt skal arbeider med forsterking av spunttopp være inkludert i prisen.
Ramming av spunt skal utføres i henhold til rammeplanen. Ramming skal om mulig utføres sentrisk på profilet. Spunt skal rammes i lås.
For å oppfylle toleransen til ferdig støttekonstruksjon, tillates det rammet med overmål. Spunten skal da plasseres utenfor teoretisk riktig spuntlinje for å kompensere innpressing ved utgraving.
Overmålets størrelse skal fastsettes på grunnlag av massens art, gravedybde og avstivningsmetode.
Rammingen skal utføres i henhold til NS-EN 12063:1999, punkt D.1 og etter en av følgende metoder:
- Fortløpende ramming til full dybde i en omgang. Metoden tillates bare i lettrammet grunn, ved ramming til små dybder og ved korte vegger.
- Vekselvis ramming til full dybde. Spuntveggen skal reises over en viss strekning, og ramming skal utføres langs hele veggseksjonen i flere omganger til full dybde er nådd.
Spuntvegg skal rammes slik at den ikke legger seg i rammeretningen. Om nødvendig benyttes det stive føringer for spunten og hele spuntveggen rammes suksessivt ned.
Slaghøyden skal straks senkes når spunten når berg.
Ved nedramming med jomfru skal det sikres tilstrekkelig føring for spunten.
Utgraving foran spunten eller annen belastning på spunten skal ikke utføres før spuntprotokoll eller annen dokumentasjon forelagt byggherren, har verifisert at eventuelt bergfeste for spunten er utført i henhold til kravene.
Det skal ikke plasseres utgravde masser, materiallager eller lignende på terreng bak støtteveggen nærmere enn 0,5 m når arbeide skal pågå nedenfor veggen. Med hensyn på restriksjoner på belastningen bak spuntveggen vises det til den spesielle beskrivelsen.
Spuntvegger som det foregår arbeid nedenfor skal stikke opp minst 0,15 m over øvre overflate eller terreng.
Protokoll for spuntarbeidene i henhold til NS-EN 12063:1999 kapittel 10 og skal som et minimum inneholde tilstrekkelige opplysninger for identifikasjon av
- arbeidssted
- dato for utførelse
- utførelsesmetode og utstyr
- lengde og nivå på spuntnål samt type spunt
- lengde og nivå på forankringsbolter i fot samt type bolt
- opplysninger om resultat ved innboring i berg for fordybling (glippe)
- kriterier ved innmeisling for forankring i berg
- smøring i låsene før ramming; type tettemiddel og påføringsmetode
- skjøting, metode og nivå for hver spuntnål for midlertidig spunt
Dokumentasjon av gjenstående spunt skal være i henhold til NS-EN 12063:1999 punkt 10.2 og dokumenteres slik at som bygd tegninger i tillegg kan vise plassering av gjenstående spunt i plan og oppriss samt endelig kappenivå.
Protokollen skal ha format og leveres/distribueres som angitt i den spesielle beskrivelsen eller etter avtale med byggherren.
Protokollen skal leveres senest første arbeidsdag etter at spunten er rammet og deretter senest første arbeidsdag etter at foten eventuelt er forankret i berg.
Protokollen skal dateres og signeres av arbeidslederen og den som fører protokollen.
Mengden måles som utført areal spuntvegg. Høyden regnes fra berg eller angitt dybdebegrensning til prosjektert kote for overkant spunt. Lengden måles langs prosjektert senterlinje av spuntvegg. Angitt mengde er ikke å anse som nøyaktig grunnlag for bestilling av materialer. Enhet: m2
Omfatter leveranser og arbeider fram til ferdig rapport for enkle sonderboringer til berg.
Mengden måles som utførte meter boring. Enhet: m
Omfatter forgraving i spuntlinjen ned til spuntbare masser. Omfatter også skjæring og fjerning av asfalt i forgravingslinja, levering og tilbakefylling av masser.
Opplasting og transport av forgravingsmasser inngår i prosess 25.5.
Tilbakefyllingsmassene skal utføres med ikke telefarlige, spuntbare og lett komprimerbare masser.
Forgraving og tilbakefylling skal gjøres seksjonsvis med suksessiv tilbakefylling. Forgravingsgrøft skal ikke bli stående åpen over natt eller helg.
Mengden avregnes som lengde av grøft. Enhet: m
Omfatter transport, tilrigging og nedrigging av maskiner og utstyr som trenges for å kunne ramme, trekke eller rive og fjerne stålspunt som er forutsatt rammet med ansett over vannspeilet eller i tørrlagt byggegrop, se prosess 81 a). Prosessen omfatter rigg uavhengig av oppdeling i ulike elementer og faser og antall maskiner. Omfatter også utstyr og spesielle forholdsregler mot støy og vibrasjoner. Provisoriske anleggsveger inngår i prosess 13.1.
Omfatter også oppstilling, flytting og nøyaktig lokalisering av spuntmaskin/tårn, samt kostnader forbundet med etablering av målegrunnlag for nøyaktig plassering av stålspunt.
Kostnaden angis som rund sum. Enhet: RS
Omfatter transport, tilrigging og nedrigging av maskiner og utstyr som trenges for å kunne ramme, trekke eller rive og fjerne stålspunt med ansett i eller under vannspeilet, se prosess 81 a). Prosessen omfatter rigg uavhengig av oppdeling i ulike elementer og faser og antall maskiner. Omfatter også utstyr og spesielle forholdsregler mot støy og vibrasjoner. Provisoriske anleggsveger inngår i prosess 13.1.
Omfatter oppstilling, flytting og nøyaktig lokalisering av spuntmaskin/tårn, samt kostnader forbundet med etablering av målegrunnlag for nøyaktig plassering av stålspunt.
Kostnaden angis som rund sum. Enhet: RS
Omfatter leveranser og arbeider fram til ferdig rammet og kappet stålspunt som ikke inngår i prosess 83.611, 83.612.
I henhold til NS-EN 12063:1999 punkt 8.6.1. Toleranser for kombinerte vegger skal være som angitt i den spesielle beskrivelsen.
Krav til loddavvik og helningsavvik skal oppfylles ved måling fra toppen til et vilkårlig punkt på spunten.
Omfatter innkjøp, transport og lagring av spunt.
Omfatter levering, kapping og påsveising av stålrør for deformasjonsmålinger eller fordyblingsbolter samt forsterkning og propping av disse i nedre ende så de ikke tettes eller skades under ramming.
Stålkvaliteter: Rør: S235J0H i henhold til NS-EN 10210-1.
Forsterkninger: S355J0 i henhold til NS-EN 10025-3.
Røret skal ha en innvendig diameter som er minimum 20 mm større enn boltens diameter.
Utførelse i henhold til NS-EN 12063:1999, punkt 8.12.
Mengden måles som utført lengde påsveiset stålrør. Enhet: m
Omfatter levering og påføring av tettemiddel i spuntlåser.
Tettemiddel i kombinasjon med valgt spuntprofil skal tilfredsstille krav til maksimal innlekkasje gitt i den spesielle beskrivelsen. Tettemiddelet skal videre tilfredsstille krav til miljø, temperatur og kjemisk bestandighet.
Tettemiddel skal påføres på verk eller på byggeplass. Tettemiddel skal påføres på våt side av veggen.
Mengden måles som utført areal spuntvegg. Lengden måles langs prosjektert senterlinje av spuntvegg. Enhet: m2
Omfatter nedramming og skjøting av spunt.
Omfatter tillegg for nedramming med fallodd med synk mindre enn eller lik 4 mm per slag, regnet som gjennomsnitt over serie à 10 slag.
Det skal benyttes maksimal rammeenergi, tilpasset den aktuelle spunttype, spuntlengde og rammemotstand med hensyn til rammespenninger. Det skal benyttes vekselsvis ramming gjennom harde lag.
Rammingen skal utføres i serier à 10 slag, alternativt kan rammingen pågå kontinuerlig, men rammemotstanden skal registreres og protokollføres i serier à 10 slag.
Mengden måles som antall slagserier à 10 slag. Enhet: stk
Omfatter innmeisling av spunt i berg.
Når spunten har nådd berg, skal det rammes med serier på 10 slag med fallhøyde 0,1 til 0,25 m. Det skal benyttes fallodd og synkningen skal måles for hver serie.
Rammeprosedyre/stoppkriterium og innmeislingsdybde i berg skal være som angitt i den spesielle beskrivelsen.
Det skal leveres protokoller som angir oppnådd kriterium for berg for hver spuntnål første arbeidsdag etter at spunten er rammet til stopp eller til angitt kriterium.
Mengden måles som antall enkeltnåler innmeislet i berg. Enhet: stk
Omfatter ikke-planlagt skjøting i henhold til rammeplan og der behov for skjøting skyldes avvik mellom spuntoppriss og virkelige dybder til berg.
Mengden måles som antall utførte skjøter. Enhet: stk
Omfatter materialer og arbeider for utførelse av bergfeste for stålspunt, eksempelvis påsveising av spisser og innsetting av bolter/fordybling. Omfatter også arbeider med skråskjæring og forsterkning av nedre ende av spuntnål og supplerende tetting av spunt der det måtte være lekkasjer mellom spunt og berg.
Mengden måles som lengde av kontaktlinje mot berg, målt i horisontalprojeksjon langs prosjektert senterlinje av spunt. Enhet: m
Omfatter forboring av hull til angitt dybde i berg, levering av bolter og mørtel for faststøping, arbeider med montering av boltene og eventuelt skråskjæring av enden av spuntnålene.
Det skal leveres protokoller som angir glippe mellom underkant spunt og berg for hver bolt samt målt avstand fra topp spunt til topp bolt etter montering.
Protokollene skal leveres senest første arbeidsdag etter at det er boret for bolten.
Med hensyn til dimensjoner og utførelse for bolter vises det til den spesielle beskrivelsen.
Mørtel for faststøping skal være sementbasert og ha et vann/sement forhold <= 0,40. Resept for mørtelen, samt bruk av tilsetningsstoffer skal forelegges byggherren.
I henhold til NS-EN 12063:1999, punkt 8.12.
Fordybling av spunt skal utføres fra terreng. Boltene skal settes i forborede hull til angitt dybde i berg gjennom påsveiste rør på spunten og støpes fast i berg. Injiseringsslange føres ned til bunn berghull og det injiseres fra bunn av hullet. Bolten skal gå minst 1 m ned i berg og minst 1 m opp langs spunten. Boltene skal føres kontrollert ned i berg, og avstand fra topp spunt til topp bolt skal registreres for å sikre at bolten er riktig plassert.
Under boring for fordyblingsbolter skal bergkote og bunnkote i boret hull registreres med en nøyaktighet på ±20 mm. Registreringen sammenholdes med data fra spuntrammingen slik at avstanden mellom underkant spunt og bergoverflaten ved fordyblingsboltens plassering registreres. Byggherren skal varsles før bolten settes dersom registrert glippe er større enn angitt i den spesielle beskrivelsen.
Mengden måles som antall bolter. Enhet: stk
Omfatter levering og påsveising av spisser på spuntnåler, skråskjæring og forsterkning av enden av spuntnålen, samt innmeisling i berg.
Spissene skal sveises inn i utskårne slisser i steget på hver spuntprofil. Spunten skal forsterkes omkring spissen med påsveiste lasker. Spuntfoten forøvrig skal være skråskåret på begge sider av spissen. Spissen skal utformes som en vanlig pelespiss, enten ved huldreining og herding eller ved påført hardsveiskrans.
Når spunten har nådd berg, skal det rammes med serier på 10 slag med fallhøyde 0,1 til 0,25 m. Det skal benyttes fallodd og synkningen skal måles for hver serie.
Rammeprosedyre/stoppkriterium og innmeislingsdybde i berg skal være som angitt i den spesielle beskrivelsen.
Det skal leveres protokoller som angir oppnådd kriterium for berg for hver spiss senest første arbeidsdag etter at spunten er rammet til stopp eller til angitt kriterium i den spesielle beskrivelsen.
Mengden måles som antall spisser. Enhet: stk
Omfatter forsterkning av spunt og etterarbeider for spunt som angitt i den spesielle beskrivelsen.
Mengden måles som utført areal spuntvegg. Høyden regnes fra berg eller angitt dybdebegrensning til prosjektert kote for overkant spunt. Lengden måles langs prosjektert senterlinje av spuntvegg. Enhet: m2
Omfatter sveising av spuntlåser som angitt i den spesielle beskrivelsen.
Sveis for tetting mot vanninntrenging: a-mål: 4 mm
Konstruktiv sveis: a-mål: 5 mm
Mengden måles som utført lengde sveis i spuntlås. Enhet: m
Omfatter forsterkning av spunt som angitt i den spesielle beskrivelsen.
Mengden måles som antall forsterkede nåler. Enhet: stk
Omfatter forsterkning av spunt som angitt i den spesielle beskrivelsen.
Mengden måles som utført areal forsterkning. Enhet: m2
Omfatter levering av materialer, montering og fjerning av frostisolasjon av spunt.
Krav til materialer og isolasjonsevne som angitt i den spesielle beskrivelsen.
Mengden måles som utført areal frostisolert spuntvegg. Lengden måles langs prosjektert senterlinje av spuntvegg. Enhet: m2
Omfatter korrosjonsbeskyttelse av spunt som angitt i den spesielle beskrivelsen.
Mengden måles som utført areal korrosjonsbeskyttet spuntvegg. Lengden måles langs prosjektert senterlinje av spuntvegg. Enhet: m2
Omfatter spesielle tettearbeider for spunt som angitt i den spesielle beskrivelsen.
Kostnaden angis som rund sum. Enhet: RS
Omfatter arbeider med og levering av materialer for å skjære hull i spunt for gjennomføringer for ledninger, kabler og til andre formål, samt tetting rundt gjennomføringene.
Mengden måles som antall hull. Enhet: stk
Omfatter uforutsett ventetid for pelerigg som skyldes byggherren oppad begrenset til 8 timer per dag. Stopp av arbeidet som entreprenøren mener betinger ventetid, varsles byggherren omgående. Rimelig påregnelig ventetid på grunn av byggherrens kontrollarbeid, inspeksjoner og målinger skal være innarbeidet i de enkelte prosesser.
Uforutsett ventetid skal attesteres av byggherren.
Mengden måles som medgått ventetid. Enhet: time
Omfatter fjerning av midlertidige spuntvegger.
Midlertidige spuntvegger skal fjernes helt når funksjonstiden er slutt, dersom dette kan gjøres uten risiko for skader.
Fjerning av spuntvegg skal først begynne når byggverket kan oppta de belastninger det er beregnet for.
Det skal treffes tiltak for å hindre skadelige utrasinger, setninger og så videre i forbindelse med trekking.
Hulrom som oppstår ved opptrekking av støttevegger og avstivninger, skal fylles igjen som angitt i den spesielle beskrivelsen.
Opptrekking skal skje på en slik måte at byggverket, nærliggende bygninger, ledninger eller andre anlegg ikke blir skadet eller satt i fare.
Mengden måles som areal av opptrukket spunt, målt fra nedre ende til terrengoverflate. Enhet: m2
Omfatter arbeider forbundet med trekking eller riving og fjerning av midlertidige spuntvegger. Entreprenøren overtar trukket spunt og øvrige materialer.
Mengden måles som utført areal spuntvegg. Høyden regnes fra berg eller angitt dybdebegrensning til prosjektert kote for overkant spunt. Lengden måles langs prosjektert senterlinje av spuntvegg. Enhet: m2
Omfatter kapping av spunt i angitt kappenivå. Entreprenøren overtar kappet spunt og øvrige materialer.
Kappenøyaktighet, ±100 mm.
Mengden måles som lengde av spunt, målt langs prosjektert senterlinje av spuntvegg. Enhet: m
Omfatter levering av materialer og arbeider for etablering av bjelkestengsel samt senere fjerning av bjelkestengselet. Omfatter også tilbakefylling av masser inntil stengselet ved graving.
Innvendig avstempling og avstiving inngår i prosess 83.65 og puter inngår i prosess 83.66.
Stålrør: Som for stålrørspeler.
Stålprofiler: S355J0 i henhold til NS-EN 10025-2.
Trevirke: C24 i henhold til NS-EN 338.
Mørtel: B30.
Montering av stengsel mellom bjelkene skal utføres kontinuerlig etter hvert som gravingen pågår. Monteringen skal foregå så raskt etter utgravningen at utrasing unngås, og nødvendig tilpassing og tetting mot berg skal utføres.
Maksimalt tillatt horisontalt avvik for topp vegg: ±100 mm. Maksimalt tillatt loddavvik for vertikalt: ±2 %. Maksimalt tillatt helningsavvik for skrå vegg: ±5 %.
Krav til loddavvik og helningsavvik skal oppfylles ved måling fra toppen til et vilkårlig punkt på veggen.
Protokoll for boring av rør skal som et minimum inneholde tilstrekkelige opplysninger for identifikasjon av
- arbeidssted
- dato for utførelse
- utførelsesmetode og utstyr
- dimensjoner
- lengde og nivå på hvert rør i løsmasser og berg
Mengden måles som utført areal av bjelkestengsel. Høyden regnes fra utført underkant tetting til prosjektert kote for overkant bjelkestengsel. Lengden måles langs prosjektert senterlinje for bjelkestengselet. Angitt mengde er ikke å anse som nøyaktig grunnlag for bestilling av materialer. Enhet: m2
Omfatter levering og arbeider med bjelkestengsel der bjelkene monteres i berg i grøft og stengselet monteres på jordsiden før det tilbakefylles.
Omfatter levering og arbeider med bjelkestengsel der bjelkene utføres som nedborede stålrør og der det tettes mot løsmasser mellom rørene.
Stålrør bores ned i berg eller faste masser som angitt i den spesielle beskrivelsen. Fôringsrørene fylles med mørtel. Mellomrommet mellom rørene skal tettes som angitt i den spesielle beskrivelsen.
Omfatter transport, tilrigging og nedrigging av utstyr som er nødvendig for utførelse av rørvegg og rørstylter for spunt, samt arbeider og leveranser for å etablere nødvendig underlag/arbeidsplanum.
Kostnaden angis som rund sum. Enhet: RS.
Omfatter levering og boring av rør, inkludert boring i løsmasser og innboring 1,0 m i berg, skjøting av rør, samt rensk av borehull.
Omfatter også flytting, oppstilling og nøyaktig plassering av borerigg, samt kostnader forbundet med målegrunnlag, eventuell utsetting av mal og utsetting for nøyaktig plassering av rørene.
Plassering: ± 50 mm i horisontalplanet.
Retthet: Maksimalt 0,2 % vinkelendring over 2 m rørlengde, eller minimum krumningsradius = 600 m regnet over 6m lengde.
Helningsavvik: 1 %.
Mengden måles som utført lengde av rør fra underkant rør til prosjektert kappnivå. Enhet: m
Omfatter levering og arbeider med utstøpning av stålrør med betongmørtel.
Fasthet tilsvarende B30.
Mørtel skal fylles med slange fra bunn av borehull.
Mengden måles som utført lengde utstøpt stålrør, fra underkant rør til prosjektert kappnivå for rør. Enhet: m
Omfatter levering av stålprofiler og montering av profilene i rør, inkludert kapping for tilpasning til rør/kjøresterkt rekkverk.
Profilene skal monteres med sterk akse vinkelrett på veggen. Etter montering støpes det rundt stålprofiler med slange fra bunn borehull.
Mengden måles som utført lengde montert stålprofil, fra underkant rør til prosjektert kappnivå for rør. Enhet: m
Omfatter levering og arbeider med ferdig montert nett på rørvegg for tetting av rørvegg mellom underkant etablert stengsel og gravenivå.
Armeringsnett i henhold til NS 3576-4.
Armeringsnettet skal festes i så mange punkter at betongen ikke skades av vibrasjoner. Det skal være minst ett festepunkt per m2. Ved skjøting legges nettene med to ruters overlapp i begge retninger.
Nett skal monteres suksessivt ved avgraving av rørveggen.
Mengden måles som utført areal uten overlapp. Enhet: m2
Omfatter levering og arbeider med ferdig utsprøytet betong for tetting av rørvegg mellom rør og mellom underkant spunt og gravenivå, inkludert nødvendig rengjøring av underlag, fylling av groper bak armeringsnett, fjerning av prelletap, føring av protokoll, nødvendige herdetiltak, prøving og kontroll.
Det vises til Norsk betongforenings Publikasjon 7. Fiberarmert sprøytebetong B35 M45 E700 i henhold til NS-EN 14487-1+NA.
Utførelse i henhold til NS-EN 14487-2+NA. Midlere tykkelse av betong som angitt i den spesielle beskrivelsen.
Mengden måles som utført utsprøytet volum uten fratrekk for prelletap. Enhet: m3
Omfatter levering og arbeider med ferdig tettet rørvegg med trevirke inkludert T-profiler sveiset på røret for montering av trevirke på utgravingssiden av veggen.
T-profiler sveises til rørene etter hvert som det graves ned og det monteres trevirke mellom profilene.
Mengden måles som utført areal tettet med trevirke. Enhet: m2
Omfatter levering av materialer og arbeider med støttevegg utført som rørspunt der rørene utstyres med spuntlåser, rørene bores ned i lås og der rørene danner en tett vegg mot løsmassene.
Stålrør: Som for stålrørspeler
Armering: Kamstål B500NC i henhold til NS 3576-3.
Stålprofiler: S355J0 i henhold til NS-EN 10025-2.
Mørtel: B30.
Protokoll for boring av rør skal som et minimum inneholde tilstrekkelige opplysninger for identifikasjon av
- arbeidssted
- dato for utførelse
- utførelsesmetode og utstyr
- dimensjoner
- lengde og nivå på hvert rør i løsmasser og berg
Omfatter transport, tilrigging og nedrigging av utstyr som er nødvendig for utførelse av rørvegg, samt arbeider og leveranser for å etablere nødvendig underlag/arbeidsplanum.
Kostnaden angis som rund sum. Enhet: RS.
Omfatter levering og boring av rør, inkludert boring i løsmasser og innboring 1,0 m i godt berg. Videre omfattes skjøting av rør, samt rensk av borehull.
Omfatter også flytting, oppstilling og nøyaktig plassering av borerigg, samt kostnader forbundet med målegrunnlag, eventuell utsetting av mal og utsetting for nøyaktig plassering av rørene.
Ytterligere innboring av rør i godt berg inngår i prosess 83.633.
Det vises til den spesielle beskrivelsen for metode. Aktuelle metoder er beskrevet i prosess 83.3.
Plassering: ± 50 mm i horisontalplanet.
Retthet: Maksimalt 0,2 % vinkelendring over 2 m rørlengde, eller minimum krumningsradius = 600 m regnet over 6 m lengde.
Helningsavvik: 1 %.
Mengden måles som utført lengde av rør fra underkant rør til prosjektert kappnivå. Angitt mengde er ikke å anse som nøyaktig grunnlag for bestilling av materialer. Enhet: m
Omfatter videre innboring i godt berg utover prosess 83.632, inkludert levering og skjøting av rør.
Mengden måles som utført lengde boret i godt berg. Enhet: m.
Omfatter levering av stålprofiler og montering av profilene i rør, inkludert kapping for tilpasning til rør/kjøresterkt rekkverk.
Profilene skal monteres med sterk akse vinkelrett på veggen. Etter montering støpes det rundt stålprofiler med slange fra bunn borehull.
Mengden måles som utført lengde montert stålprofil, fra underkant borehull til prosjektert kappnivå for rør. Enhet: m
Omfatter levering og montering av armering i borede rør, inklusive materialer og arbeider til skjøting av armeringskurvene til hverandre, samt sikring av overdekning.
Armeringen skal være prefabrikkerte kurver monterte ved heftsveising i krysningspunktene mellom bøyler/spiralarmering og lengdearmering. Heftsveising utføres i samsvar med betingelsene angitt i prosess 84.3 c). Som monteringsstenger benyttes eventuelt nøyaktige ringer innenfor hovedarmeringen. Disse heftsveises også til lengdearmeringen. Det skal ikke benyttes monteringsstenger utenfor den konstruktive armeringen.
Til sikring av armeringsoverdekningen benyttes spesielt egnede armeringsstoler av hardplast for å unngå metallisk kontakt mellom armering og stålrør. Avstanden mellom armeringsstolene bestemmes ut fra armeringskurvenes tyngde, stivhet og pelens helning. Som minimum skal det brukes 4 stykk stoler per 2 lengdemeter pel, fordelt rundt pelen.
Hvor lengdearmeringen er tostangs bunter kan hardplaststolene bindes til omtrent 1 m lange enkeltstenger (monteringsjern) heftsveiset til bøylene mellom buntene. I spesielle tilfeller, ved skrå og/eller dype peler med tung armering, kan etter avtale med byggherren i det enkelte tilfelle, sikring av overdekningen gjøres med avstandsbøyler av rustfritt stål påsatt tettsittende plast- eller gummislange og sveiset fast til den konstruktive armeringen.
Ved skjøting av armeringskurver skal det påsees at lengdeaksen for begge kurver flukter.
I nedre ende av armeringen skal det utformes en rist som reduserer faren for heving av armeringen under utstøpingen. Dersom øvre ende av armeringen ikke kan observeres direkte ved utstøping, skal det gjøres mulig å registrere bevegelse av armeringen, for eksempel ved påsveising av stålstenger som forlengelse av et eller flere armeringsstål.
Mengden måles som netto mengde konstruktiv armering etter bøyelister på grunnlag av nominelle vekter, uten tillegg for kapp og spill, men inkludert nødvendige omfaringsskjøter. Monteringsstenger, armeringsstoler, avstandsholdere og andre hjelpemidler skal regnes inkludert i armeringsprisen. Det samme gjelder ekstra armeringsskjøter og -stenger som entreprenøren ønsker å anvende av praktiske grunner. Enhet: kg
Omfatter levering og utstøping av betong, beskyttelse av betongen mot skadelige påvirkninger under transport, mellomlagring, utstøping og herding, samt nødvendige etterarbeider. Ved bruk av undervannsstøp omfatter prosessen også prøveblanding med prøvestøp.
Prosessen inkluderer også forberedelser og kontroll for utstøping, så som lensing, ballastering før lensing, rensing av stålrør for slam, tetthetskontroll etc.
Borede stålrør skal som hovedregel utstøpes med undervannsstøp. For korte rør, som ikke har innlekkasje av vann, kan det benyttes tørrstøp. Før tørrstøp skal det kontrolleres at vann ikke lekker inn i stålrøret, med observasjon/måling over et tidsrom på minimum 8 timer. Tillat vannmengde i pelen ved oppstart av tørrstøp er maksimalt et volum tilsvarende 10 mm ganger tverrsnittsarealet.
Herdetiltak: Topp pel skal beskyttes mot uttørking og mot frostskader, tilsvarende som annen betongstøp. Spesielt ved minusgrader og/eller frost i massene rundt pelen skal det treffes tiltak for å unngå frostskader i topp pel.
Støpingen skal utføres umiddelbart etter rensk av rørfoten er utført og kontrollert og armeringen er satt på plass. Hvis støpingen ikke kommer i gang innen 2 timer etter avsluttet rensk og slampumping, skal ny slampumping og kontroll av bergfot foretas.
Som prosess 84.4.
Mengden måles som netto prosjektert volum etter tegninger uten fratrekk for volumet av armering, kabelkanaler og innstøpningsgods. Svinn som følge av at blandemaskin, transportutstyr etc. ikke lar seg tømme fullstendig skal innkalkuleres i enhetsprisene. Enhet: m3
Betong til tørrstøp skal være i samsvar med prosess 84.41, betongspesifikasjon SV-Standard, med unntak av at silikadosering tillates øket opp til 8 %. Betongkvalitet er angitt i den spesielle beskrivelsen.
Betongsammensetning forelegges byggherren før arbeidene starter opp.
Betong som støpes ut under frostfri dybde bør tilsettes L-stoff av hensyn til støpelighet, men nedre grense for luftinnhold angitt i prosess 84.4 kan fravikes.
Ved vertikale peler med lengde inntil 10 meter kan betongen støpes ved fritt fall fra toppen. Betongstrømmen skal sentreres med trakt midt i pelen, slik at betongen ikke slår mot armeringen i fallet.
Ved skrå peler og pelelengder over 10 meter skal betongen føres ned gjennom støperør. Munningen av støperøret skal ikke på noe tidspunkt være høyere enn 3 meter over støpefronten.
Ved tørrstøp skal de øverste 3 m av pelen komprimeres med stavvibrator.
Betong til undervannsstøp, det vil si AUV-betong og normal undervannsbetong, skal være i samsvar med prosess 84.43. Doseringen av AUV-stoff i AUV-betong skal være så høy at betongen har god motstandsevne mot utvasking. Det er angitt i den spesielle beskrivelsen hvilke betongsammensetninger som skal benyttes.
AUV-betong tilsettes ikke L-stoff. Normal undervannsbetong som støpes ut under frostfri dybde, kan tilsettes L-stoff av hensyn til støpelighet, men nedre grense for luftinnhold angitt i prosess 84.4 kan fravikes.
Betongsammensetning(er) forelegges byggherren før arbeidene starter opp.
Ved undervannsstøp skal det alltid være trykkbalanse, det vil si at vannstanden/trykket i pelen skal være likt med eller større enn vanntrykket utenfor pelen. Dersom artesisk overtrykk eller andre årsaker medfører at trykkbalanse ikke kan oppnås utføres oppskjøting av pelene, se prosess 83.3823. Alternativt kan pelen tettes ved injisering og oppbores på nytt, se prosess 83.344 og 83.345.
Utstøping forutsettes utført med betongpumpe, hvor det er kontinuerlig forbindelse mellom pumpe og støperør. Utstøpingen utføres med støperør som har tette skjøter og slik styrke at røret kan heves kontrollert uten at brudd eller lekkasjer oppstår. Hevemekanismen for støperøret skal være uten store elastiske deformasjoner, slik at man har full kontroll med hvor mye støperøret heves.
Ved oppstart av undervannsstøp skal støperøret stå helt til bunnen av pelen. Støpeprosedyren skal inneholde en detaljert beskrivelse av oppstart av støp der det spesielt fokuseres på at betongen får fullverdig utstøping og komprimering helt ned til berg. Prøvestøp skal dokumentere at betong og støperigg fungerer i kombinasjon for de aktuelle forhold. Støpeprosedyre skal forelegges byggherren minimum to uker før støp, og prøvestøp skal varsles minimum to døgn før gjennomføring. Ved pelelengder over 20 meter bør en sementbasert smøremasse med AUV-stoff fylles i støperøret før AUV-betongen for ikke å risikere propp ved oppstart.
Minimum de 3 nederste meterne av pelen utstøpes med AUV-betong. Før betongpumpen kobles til støperøret sirkuleres AUV-betongen gjennom pumpen tilbake til betongbilen, slik at den første betongen som kommer ut av støperøret ikke er vesentlig mer steinrik enn det betongresepten tilsier. Betongpumpen kobles til støperøret og AUV-betong pumpes (etter eventuell smøremasse) kontinuerlig ned. Om støperøret ikke er forsynt med en påsveiset pigg som holder støperøret i en avstand fra bunn pel, løftes støperøret 10-15 cm for å åpne for betongstrømmen. Støperøret heves ikke mer før minst 3 meter av pelen er utstøpt.
Umiddelbart etter AUV-betongen, uten noen stans eller omrigging, støpes så resten av pelen med normal undervannsbetong ved at denne pumpes ned gjennom samme støperør. Utstøping skal skje kontinuerlig, med minst mulige avbrudd. Støperøret heves suksessivt under støpingen, men neddykkingsdybden for støperøret ned i fersk betong skal til enhver tid være minimum 2 meter. Slam på toppen av betongen ved avslutning av støp trekkes av.
Omfatter materialer og arbeider til utførelse av slissevegger, således rigg, graving, støttevæske, etablering av fot, armering, betong etc.
Slissevegger skal utføres etter NS-EN 1538.
I henhold til NS-EN 1538:2010, punkt 8.2.
Mengden måles som utført areal av slissevegg. Høyden regnes fra berg eller angitt dybdebegrensning til prosjektert kote for overkant slissevegg, lengden måles langs prosjektert senterlinje av slissevegg. Enhet: m2
Omfatter transport, tilrigging og nedrigging av maskiner og utstyr som trenges for å kunne utføre slissevegger som beskrevet.
Kostnaden angis som rund sum. Enhet: RS
Omfatter oppstilling, flytting og nøyaktig lokalisering av maskiner og utstyr, samt kostnader forbundet med etablering av målegrunnlag for nøyaktig plassering av slissevegger.
Mengden måles som prosjektert antall slisseveggpaneler. Enhet: stk
Omfatter levering av materialer og arbeider for å etablere ledevegger. Omfatter også uavhengig innmåling av ledevegger før graving av slissevegger kan starte samt riving, fjerning og tilbakefylling med masser.
Mengden måles som prosjektert lengde (tosidig) målt langs senterlinje ledevegg. Enhet: m
Omfatter graving, opplasting og transport innen anleggsområdet av utgravde masser for slissevegger i grop med støttevæske. Omfatter også levering, lagring, rensing, pumping og håndtering samt fjerning fra anlegget av støttevæske.
Valgt støttevæske skal være egnet i de aktuelle grunnforholdene og sikre tilstrekkelig stabilitet av slissegrøftene og sikre tilfredsstillende betongkvalitet.
Graving, armering og støping av hvert panel skal gjennomføres i en kontinuerlig prosess.
Sluttrensk av grøften og rensk av støttevæske skal gjennomføres maksimalt 2 timer før nedsetting av armeringskurv og utstøping av panelet.
Mengden måles som prosjektert volum slissevegg. Enhet: m2
Omfatter materialer og arbeider til etablering av bergfot/bergfeste for slissevegg i henhold til den spesielle beskrivelsen.
Mengden måles som prosjektert lengde av bergfot for slissevegg, målt langs senterlinje for slissevegg. Enhet: m
Omfatter levering og montering av armering i slissevegg, inklusive materialer og arbeider til skjøting av armeringskurvene til hverandre, samt sikring av overdekning.
Armeringen skal være av kamstål B500NC i samsvar med NS 3576-3.
Armeringen skal være prefabrikkerte kurver monterte ved heftsveising i krysningspunktene mellom bøyler og lengdearmering. Heftsveising utføres i samsvar med betingelsene angitt i prosess 84.3. Som monteringsstenger benyttes eventuelt nøyaktige ringer innenfor hovedarmeringen. Disse heftsveises også til lengdearmeringen. Det skal ikke benyttes monteringsstenger utenfor den konstruktive armeringen.
Til sikring av armeringsoverdekningen benyttes armeringsstoler i form av avstandsbøyler av rustfritt stål påsatt tettsittende plast- eller gummislange og sveiset fast til den konstruktive armeringen. Avstanden mellom armeringsstolene bestemmes ut fra armeringskurvenes tyngde og stivhet. Som minimum skal det brukes 4 stykk stoler per 2 lengdemeter pel, fordelt rundt pelen.
Ved skjøting av armeringskurver skal det påsees at lengdeaksen for begge kurver flukter.
I nedre ende av armeringen skal det utformes en rist som reduserer faren for heving av armeringen under utstøpingen. Dersom øvre ende av armeringen ikke kan observeres direkte ved utstøping, skal det gjøres mulig å registrere bevegelse av armeringen, for eksempel ved påsveising av stålstenger som forlengelse av et eller flere armeringsstål.
Mengden måles som netto mengde konstruktiv armering etter bøyelister på grunnlag av nominelle vekter, uten tillegg for kapp og spill, men inkludert nødvendige omfaringsskjøter. Monteringsstenger, armeringsstoler, avstandsholdere og andre hjelpemidler skal regnes inkludert i armeringsprisen. Det samme gjelder ekstra armeringsskjøter og -stenger som entreprenøren ønsker å anvende av praktiske grunner. Enhet: tonn
Omfatter prøveblanding med prøvestøp, levering og utstøping av betong samt etterfylling av betong, beskyttelse av betongen mot skadelige påvirkninger under transport, mellomlagring, utstøping og herding, samt nødvendige etterarbeider.
Omfatter også oppfylling med sand over slissevegg dersom denne avsluttes under terreng, samt fjerning av overflødig eller dårlig betong samt kapping, hugging eller meisling av topp på slissevegg til riktig nivå.
Betong til undervannsstøp, det vil si AUV-betong og normal undervannsbetong, skal være i samsvar med prosess 84.43. Doseringen av AUV-stoff i AUV-betong skal være så høy at betongen har god motstandsevne mot utvasking.
AUV-betong tilsettes ikke L-stoff. Normal undervannsbetong som støpes ut under frostfri dybde, kan tilsettes L-stoff av hensyn til støpelighet, men nedre grense for luftinnhold angitt i prosess 84.4 kan fravikes.
Betongsammensetninger forelegges byggherren før arbeidene starter opp.
Det skal tas hensyn til risikomomentene ved denne type arbeider, for eksempel faren for utvasking eller sjiktdannelser, faren for løfting av armeringen etc.
Støpingen skal utføres umiddelbart etter at rensk er utført og kontrollert og armeringen er satt på plass. Hvis støpingen ikke kommer i gang innen 2 timer etter avsluttet rensk og slampumping, skal ny slampumping og kontroll av fot foretas.
Væskenivået skal holdes i nivå med eller over terreng under støpingen.
Utstøping forutsettes utført med betongpumpe, hvor det er kontinuerlig forbindelse mellom pumpe og støperør. Utstøpingen utføres med støperør som har tette skjøter og slik styrke at røret kan heves kontrollert uten at brudd eller lekkasjer oppstår. Hevemekanismen for støperøret skal være uten store elastiske deformasjoner, slik at man har full kontroll med hvor mye støperøret heves.
Ved oppstart av undervannsstøp skal støperøret stå helt til bunnen. Støpeprosedyren skal inneholde en detaljert beskrivelse av oppstart av støp der det spesielt fokuseres på at betongen får fullverdig utstøping og komprimering helt ned til berg. Prøvestøp skal dokumentere at betong og støperigg fungerer i kombinasjon for de aktuelle forhold. Støpeprosedyre skal forelegges byggherren minimum to uker før støp, og prøvestøp skal varsles minimum to døgn før gjennomføring. Ved høyder over 20 meter bør en sementbasert smøremasse med AUV-stoff fylles i støperøret før AUV-betongen for ikke å risikere propp ved oppstart.
Minimum de 3 nederste meterne utstøpes med AUV-betong. Før betongpumpen kobles til støperøret sirkuleres AUV-betongen gjennom pumpen tilbake til betongbilen, slik at den første betongen som kommer ut av støperøret ikke er vesentlig mer steinrik enn det betongresepten tilsier. Betongpumpen kobles til støperøret og AUV-betong pumpes (etter eventuell smøremasse) kontinuerlig ned. Om støperøret ikke er forsynt med en påsveiset pigg som holder støperøret i en avstand fra bunn, løftes støperøret 10-15 cm for å åpne for betongstrømmen. Støperøret heves ikke mer før minst 3 meter er utstøpt.
Umiddelbart etter AUV-betongen, uten noen stans eller omrigging, støpes så resten med normal undervannsbetong ved at denne pumpes ned gjennom samme støperør. Utstøping skal skje kontinuerlig, med minst mulige avbrudd. Støperøret heves suksessivt under støpingen, men neddykkingsdybden for støperøret ned i fersk betong skal til enhver tid være minimum 2 meter. Slam på toppen av betongen ved avslutning av støp trekkes av.
For å sikre god betong i toppen skal det støpes minst 0,3 m over teoretisk nivå. Overskytende betong kan graves ut eller meisles bort senere. Ved avslutningen mer enn 1 m under terreng, skal det fylles sand eller andre egnede masser på toppen før rørtrekkingen avsluttes.
Det vises også til NS-EN 1538:2010, punkt 8.8.
Mengden måles som utført volum av slissevegg med tykkelse lik den teoretiske tykkelse, høyde målt fra berg eller angitt dybdebegrensning til prosjektert kote for overkant slissevegg, og lengde målt langs prosjektert senterlinje for slissevegg. Enhet: m3
Omfatter leveranser og arbeider for å etablere en vanntett skjøt mellom hvert slisseveggpanel.
Mengden måles som prosjektert lengde skjøt. Enhet: m
Omfatter leveranser og arbeider for å etablere en konstruktiv og vanntett skjøt mellom hvert slisseveggpanel.
Mengden måles som prosjektert lengde skjøt. Enhet: m
Omfatter etablering av innvendig avstivning og avstempling av støttevegger som angitt i den spesielle beskrivelsen. Puter for støttevegger inngår i prosess 83.66.
Prosessen inkluderer også riving og fjerning av avstivingen/stemplingen når den ikke lenger er i funksjon.
Profilstål: S355JR i henhold til NS-EN 10025-1.
Rørstivere: S355J2 i henhold til NS-EN 10219-1.
Trevirke: C24 i henhold til NS-EN 338.
Plan med angivelse av materialkvaliteter, dimensjoner, detaljer og plassering av avstivninger med tilhørende graveplan skal, for midlertidige spuntvegger, utarbeides av entreprenøren.
Ved strekkfaste forbindelser/avstivinger, skal stiverne monteres strekkfast til putene eller spuntveggen. I tillegg skal også putene monteres strekkfast til spuntveggen. Beregninger og planer forelegges byggherren før arbeidene tar til.
Stiverne skal monteres med en nøyaktighet på ±50 mm i forhold til angitt plassering.
Mengden måles som prosjektert lengde av avstivinger. Enhet: m
Omfatter etablering av puter etc. for forankring og for avstiving av støttevegger som angitt i den spesielle beskrivelsen. Innvendig avstiving av støttevegg inngår i prosess 83.65. Forankringer inngår i prosess 83.7.
Prosessen inkluderer også riving og fjerning av putene når de ikke lenger er i funksjon.
Stålkvalitet S355JR i henhold til NS-EN 10025-1.
Trevirke C24 i henhold til NS-EN 338.
Plan med angivelse av materialkvaliteter, dimensjoner, detaljer og plassering av puter med tilhørende graveplan skal, for midlertidige spuntvegger, utarbeides av entreprenøren.
Ved strekkfaste forbindelser for avstivinger, skal putene monteres strekkfast til spuntveggen. Beregninger og planer forelegges byggherren før arbeidene tar til.
Puter skal skjøtes slik at de kan regnes som kontinuerlige.
Putene skal monteres med en nøyaktighet på +50/-0 mm i forhold til angitt nivå.
Mengden måles som prosjektert lengde av puter. Enhet: m
Omfatter levering og arbeider for etablering av støttevegger av sekantpeler.
Mengden måles som utført areal av vegg. Høyden regnes fra berg eller angitt dybdebegrensning til prosjektert kote for overkant vegg. Lengden måles langs prosjektert senterlinje av vegg. Enhet: m2
Omfatter levering og arbeider for etablering av andre typer støttevegger som angitt i den spesielle beskrivelsen.
Mengden måles som utført areal av vegg. Høyden regnes fra berg eller angitt dybdebegrensning til prosjektert kote for overkant vegg. Lengden måles langs prosjektert senterlinje av vegg. Enhet: m2
Omfatter levering og arbeider for etablering av midlertidige og permanente forankringer i berg og jord, med eller uten forspenning. Omfatter også bolter ved blottlagt berg. Nødvendig tetting av jord og berg for å gjennomføre arbeidet på en betryggende måte inngår også i prosessen. Omfatter også utarbeidelse av tegninger og arbeidsbeskrivelse i henhold til den spesielle beskrivelsen.
Det henvises til Norsk Betongforenings Publikasjon 14.
Dybler for spunt inngår i prosess 83.614, stabilitetssikring av berg i prosess 23.2, betongarbeider i prosess 84 og stålarbeider i prosess 85.
Dimensjoner og typer er angitt i den spesielle beskrivelsen.
Spennstål skal tilfredsstille kravene i ISO 6934-1.
Faststøpingsmørtel skal tilfredsstille samme krav til delmaterialer, framstilling og egenskaper som stilles til sementbasert injiseringsmasse for spennkabelkanaler i Norsk Betongforenings Publikasjon 14. Mørtelen kan være fabrikkblandet tørrmørtel som kun tilsettes vann på byggeplassen, eller framstilt av Portlandsement, vann og tilsetningsstoff som virker plastiserende, stabiliserende og gir massen en tiksotrop karakter. Silikastøv, superplastiserende og/eller ekspanderende tilsetningsstoff kan også tilsettes. Mørtelens vann/sementforhold (masseforhold) skal ikke overstige 0,44. Den skal blandes med så bløt konsistens at den lar seg pumpe ned til bunn av hullet, men så stiv at den har motstand mot utvasking i kontakt med vann.
Densiteten av mørtelprøver tatt fra blander skal samsvare med teoretisk beregnet verdi ±0,02 kg/dm3 (ved bruk av Standard FA sement med densitet 2,95 kg/dm3 og vann til vann/sement-forhold lik 0,42 er teoretisk densitet 1,87 kg/dm3). Densitet av overskytende mørtel som pumpes ut av borehullet, (returmasse), skal ikke være mer enn 0,05 kg/dm3 lavere enn teoretisk beregnet verdi. Alternativt kan samsvar med spesifisert vann/sement-forhold påvises ved direkte måling av vann/sement-forholdet. Trykkfastheten av mørtel målt på 100 mm x100 mm x100 mm terninger ved 28 døgn alder skal være minimum 40 MPa. Ved oppspenning er kravet minimum 37 MPa.
For den mørtelsammensetningen som benyttes skal det dokumenteres vannutskillelse maksimalt 0,3 % og volumendring maksimalt +3,0 % ved prøving etter NS-EN 445:2007 punkt 4.5. Mørtelkonsistensen målt med utflytingsprøve på glassplate etter NS-EN 445:2007 punkt 4.3.2 skal være 140 ± 20 mm.
Oppspenningskomponentene skal være deler av et system med en ETA (Europeisk Teknisk Godkjenning). Permanente forankringer skal produseres i fabrikk av spennarmeringsleverandør av et system med ETA.
Stag skal ikke produseres før borehullet er boret og lengden er kjent. Der det benyttes stag gjennom rammede peler kan stag produseres når pelene er ferdig rammet og lengde bestemt.
Injisering av berg og løsmasser skal tilfredsstille kravene i NS-EN 12715.
Forankringen skal detaljeres som angitt i den spesielle beskrivelsen. Tegninger og detaljert beskrivelse av utførelsen forelegges byggherren innen en nærmere avtalt tidsfrist.
Prøving av injiseringsmasse og faststøpingsmørtel skal utføres etter NS-EN 445. For permanente stag skal det tas ut prøver av faststøpingsmørtelen som kommer opp igjen av fôringsrøret.
Det skal føres separate protokoller for
- boring
- vanntapsmåling
- injisering for tetting av hull
- montering
- faststøping av forankringssone
- oppspenning
- injisering av fri stanglengde
- korrosjonsbeskyttelse
- tetting
Protokollene skal være i henhold til NS-EN 1537:2013 kapittel 10 og skal som et minimum skal inneholde opplysninger om
Protokollen skal dateres og signeres av arbeidslederen og den som fører protokollen.
Protokollen skal ha format og leveres/distribueres som angitt i den spesielle beskrivelsen eller etter avtale med byggherren.
Omfatter arbeider og kostnader med levering og etablering av midlertidige og permanente forankringer i berg, med eller uten forspenning og med eller uten fôringsrør gjennom løsmasser.
Omfatter transport, tilrigging og nedrigging av det utstyr som trenges for levering og etablering av midlertidige og permanente forankringer i berg. Videre omfatter prosessen kostnader forbundet med etablering av målegrunnlag og nøyaktig plassering av forankringene.
Kostnaden angis som rund sum. Enhet: RS
Omfatter levering og nedboring av fôringsrør og arbeider og materialer fram til ferdig borehull, klargjort for montasje av forankring i henhold til den spesielle beskrivelsen. Omfatter også hulltaking i støttekonstruksjon.
Vanntapsmåling og injisering inngår i prosess 83.714.
Ved nedføring av stålrør gjennom løsmasser av bløt leire, løs silt og sand skal det kun benyttes vann-spyling. Trykk og vannmengde tilpasses for å unngå uønsket erosjon og poretrykk i grunnen.
Når luftdrevet senkborhammer benyttes skal utførelsen i utgangspunktet være slik at luft for driving av hammer er mest mulig kontrollert og ikke går ut i formasjonen. I bløte jordarter skal røret drives ned kun ved bruk av vann.
Luft og høyt trykk skal ikke benyttes for å forsere boringen eller raskt løse opp blokkering av borkrone ved stangskift, midlertidig stopp eller skjøting av stålrør. Unødig stans i boring skal unngås for å hindre blokkering av borkrone.
Type boreutstyr skal velges i henhold til etterfølgende retningslinjer. Dette fritar ikke entreprenøren for ansvaret for at boringen lar seg gjennomføre med det valgte utstyret.
Ved normale forhold, (for eksempel middels fast til bløt og ikke kvikk leire etc.) kan senkborutrustning med eksenterkrone benyttes.
Ved krevende forhold, (for eksempel i fyllmasser, fast og/eller vannførende morene, store dybder til berg etc.) og bruk av senkborhammer skal det benyttes et symmetrisk boresystem med påmontert ringborkrone på fôringsrøret. Symmetriske boresystemer skal benyttes ved store diametere på fôringsrør, samt ved meget skrått berg.
I kvikkleire og/eller meget bløt leire eller i kombinasjon med faste masser over berg skal ikke masser, luft eller vann gå ut i formasjonen. Dette krever bruk av et reversibelt system hvor alt returneres opp innvendig i fôringsrøret (reversibelt sirkulasjonssystem). Alternativt kan det ved slike forhold benyttes sentrisk boresystem som er spesielt utviklet for skånsom boring.
På grunnlag av observasjonene under boring avgjøres behovet for dypere boring.
Borehullet skal rengjøres for slam og annet løst materialer og skal plugges for at fremmedelementer eller løsmasser ikke skal komme inn i hullet.
Etter ferdig nedboring og rengjøring av borehull skal røret stå vannfylt i minimum 1 time. Dersom vannspeilet i fôringsrøret ikke synker nevneverdig, skal det i samråd med byggherren avgjøres om det er behov for vanntapsmåling.
Ved hulltaking i støttekonstruksjon før boring av fôringsrøret skal det tilstrebes mest mulig tett gjennomføring for å hindre lekkasjer av vann eller løsmasser i gjennomføringshullet.
Fôringsrøret skal bores minst 1,0 m inn i godt berg i overgangen mellom løsmasser og berg.
Det skal underbores minimum 0,5 m for å sikre rengjøring av forankringssonen.
Toleranser: Ansett ±50 mm, borehullsavvik 2° fra teoretisk akse. Borehullets diameter skal sikre at staget får en mørteloverdekning på minimum 10 mm.
Mengden måles som utført lengde borehull. Enhet: m
Det skal benyttes boresystem som er egnet for de aktuelle grunnforhold.
Det skal benyttes boresystem som er spesielt utviklet for skånsom boring.
Det vises til den spesielle beskrivelsen.
Omfatter oppsamling, behandling, opplasting, transport og deponering av slam fra boring, rensk av borehull og faststøping av forankring.
Omfatter arbeider og materialer fram til ferdig borehull, klargjort for montasje av forankring.
Vanntapsmåling og injisering inngår i prosess 83.714.
På grunnlag av observasjonene under boring avgjøres behovet for dypere boring, vanntapsmåling og injisering.
Borehullet skal rengjøres for slam og annet løst materialer og skal plugges for at fremmedelementer eller løsmasser ikke skal komme inn i hullet.
Det skal underbores minimum 0,5 m for å sikre rengjøring av forankringssonen.
Toleranser: Ansett ±50 mm, borehullsavvik 2° fra teoretisk akse. Borehullets diameter skal sikre at staget får en mørteloverdekning på minimum 10 mm.
Mengden måles som utført lengde borehull. Enhet: m
Omfatter måling og registrering av vanntap, rengjøring av borehull for slam og annet løst materiale før vanntapsmåling og rapportering.
Dersom vannstanden i borehullet stiger og/eller det strømmer vann ut av borehullet, eller vannet fra boringen synker og forsvinner, foretas det injisering direkte uten forutgående vanntapsmåling. I alle andre tilfelle foretas vanntapsmåling først for å avgjøre om injisering er påkrevd.
Ved vanntapsmåling fylles hullet med vann og pakkeren plasseres
- i topp borehull ved borehull uten fôringsrør
- i topp fôringsrør ved borehull med fôringsrør
Vanntapet skal måles med minimum 1 bar (0,1 MPa) overtrykk i forhold til poretrykket ved enden av borehullet.
Nedre grense for vanntap er mindre enn 0,5 liter per minutt per meter borehull i berg ved 1 bar (0,1 MPa) overtrykk.
Mengden måles som utført antall vanntapsmålinger. Enhet: stk
Omfatter injisering der vanntapsmålinger eller registrering av vannlekkasjer viser behov for injisering. Omfatter levering av injiseringsmidler, inkludert tilsetningsmaterialer samt arbeid med innpumping av injiseringsmassen.
Gjenoppboring av det injiserte borehull og fornyet vanntapsmåling avregnes etter prosessene 83.7143, 83.7142 og 83.7141.
Injiseringsmassen forutsettes å bestå av Portlandsement blandet med vann og egnet tilsetnings-/hjelpestoff. Normalt startes injiseringen med et vann/sement -forhold lik 0,8. Oppnås ikke mottrykk, skal injiseringsmassen fortykkes ved blanding med lavere vann/sement -forhold.
Resepten til injiseringsmassen forelegges byggherren før oppstart av arbeidene.
Injisering av bunnsone i borehull utføres med injiseringsmasse, etter at borehull og fôringsrør er tømt og rengjort for løsmasser og boreslam ved hjelp av luft- og vannspyling eller ejektorpumpe.
Injiseringen utføres med pakker plassert minst 0,5 m over underkant fôringsrør. Det injiseres med et overtrykk på 1 bar (0,1 MPa) i forhold til poretrykket i grunnen. Injiseringstrykket holdes i 15 minutter. Injiseringen skal organiseres slik at påbegynt injisering ikke avsluttes før hullet er ferdig injisert. Dersom 400 kg injiseringsmasse per hull er pumpet inn uten at spesifisert mottrykk er oppnådd, skal innpumpingen stoppes og byggherren varsles.
Dersom det under injiseringen kommer injiseringsmasse ut av andre hull skal det settes pakkere i disse hullene. Den videre injiseringen skal foretas vekselvis eller samtidig for disse hullene.
Mengden måles som utført mengde injiseringsmasse uten vanntilsetning. Enhet: kg
Omfatter boring gjennom injisert mørtelpropp og ned i godt berg.
Oppboring utføres etter at injiseringsmassen er herdet.
Mengden måles som antall utførte oppboringer. Enhet: stk
Omfatter levering og montering av kabelstag med forankring i berg. Kompletterende korrosjonsbeskyttelse av øverste del av permanent stag inngår i prosess 83.731.
Staget skal kunne låses innenfor et lastområde på 25-60 % av flytekapasiteten (fp0,1k). Samtlige spenntau i staget skal spennes opp samtidig.
Før oppspenningen foretas skal utstyret (jekk og manometer) kalibreres og dokumentasjon forelegges byggherren.
Type oppspenningsprosedyre er angitt i den spesielle beskrivelsen. For ordinær oppspenningsprosedyre og bruk av «lift-off test» vises det til Norsk Betongforenings Publikasjon 14. Ved trinnvis oppspenning skal følgende prosedyre benyttes:
Oppspenningen skal foregå trinnvis, og både den absolutte og relative deformasjon i staget skal avleses for hvert lasttrinn. Dette utføres ved at den relative deformasjonen mellom jekk og spenntau registreres samtidig som deformasjonene av spenntau registreres fra en fast standplass.
De 3 første stagene skal spennes opp etter prosedyren under:
- Uttrekk av slakk i spenntau: Nullstilling for måling av forlengelse defineres som stilling ved 0,1P (P=prøvelast) eller minst 10 kN per spenntau.
- Staget spennes opp trinnvis med avlesninger ved minst følgende laster: 0,1P - 0,4P - 0,7P og 1,0P. Lasten på hvert trinn skal bli stående til bevegelsen er mindre enn 1 mm over en periode på 2 minutter. Prøvelasten P skal stå på staget inntil deformasjonen er null i minimum 10 minutter med avlesning av last og deformasjon etter både 5 og 10 minutter.
- Staget avspennes ned til 0,1P og det utføres ny utgangsmåling.
- Fra 0,1P spennes staget direkte opp til låselasten og låses.
For øvrige stag følges første strekpunkt ovenfor, deretter spennes staget opp til prøvelasten. Prøvelasten skal stå på staget inntil deformasjonen er null i minimum 10 minutter med avlesning etter både 5 og 10 minutter. Deretter låses staget på låselasten.
Låsing med kiler og omtak med jekken for å oppnå prøvelast godtas ikke.
Det skal ved etablering av låselast kompenseres for låsetap ved å overspenne staget med en belastning som korresponderer med låsetapsdeformasjonen i det aktuelle lastintervallet. Låsetapsdeformasjonen skal angis.
Faststøping:
Mørtelens densitet fra blander kontrolleres 1 gang per blanding. Returmassen kontrolleres for hvert forankringsstag. Dersom densitetsmålinger fra hver blanding viser tilfredsstillende resultater i to påfølgende skift, kan prøvingsfrekvensen reduseres til 1 gang per arbeidsskift.
Oppspenning:
Stagenes bevegelse skal ha stabilisert seg i løpet av observasjonstiden. Videre skal målt elastisk forlengelse samsvare med den beregnede innenfor +10 % / -20 %. Ved stag med fri lengde over 20 m skal maksimalt avvik for elastisk forlengelse tilsvare +2 m / -4 m fri stanglengde.
Faststøping og injisering:
Borehullet i berg skal fylles med mørtel via slange fra bunnen av hullet til topp forankringssone før stagets spenntau føres enkeltvis ned i hullet. Dersom staget monteres før faststøping skal det være tilstrekkelig mellomrom mellom de enkelte spenntau til at mørtelen ved den etterfølgende injiseringen kan trenge inn mellom tauene i stagbunten.
Umiddelbart etter utført montering og injisering skal overflødig mørtel spyles bort med horisontal vannspyling over topp forankringssone. Minste fri staglengde skal være 5 m.
Kapping av spenntau over forankringshodet skal kun skje etter byggherrens samtykke.
Mengden måles som prosjektert antall forankringer med angitt kapasitet. Enhet: stk
Permanente stag bygges opp som følger:
- Spenntauene skal ha en av de typer dobbelt korrosjonsbeskyttelse som er angitt i NS-EN 1537:2013 tabell C.2.
- På oversiden av forankringssonen skal spenntauene være forsynt med fett og plaststrømpe levert fra fabrikk.
- I forankringssonen skal spenntauene være avfettet.
- Forankringssonen skal være minst 4 m, og frilengden minst 5 m.
- Staget skal være omsluttet av et korrugert plastrør. Røret skal være lukket i bunnen.
- Både stag og korrugert rør skal ha ikke-metalliske avstandsholdere for å sikre sentrering. Spenntauene skal spres innvendig med avvekslende avstandsholdere og stålband. Avstandsholderne skal ikke hindre fri flyt av mørtel. System for avstandsholdere forelegges byggherren.
- Det skal være to injiseringsslanger Ø 16 - 20 mm fra øvre ende ned til nedre ende av staget. Den ene slangen skal ende like over endestykket for det korrugerte plastrøret. Den andre slangen skal ende 100 - 150 mm under endestykket. Denne slangen kan være skjøtt med et stålrør som stikker ned under endestykket. Slangen kan også være montert utvendig på det korrugerte plastrøret.
Montering og faststøping skal gjøres i henhold til Norsk Betongforenings Publikasjon 14.
Etter kapping av spenntau skal korrosjonsbeskyttelse av forankringshodet monteres umiddelbart.
Mengden måles som prosjektert antall forankringer med angitt kapasitet. Enhet: stk
Omfatter justering av spennkraften ved deformasjoner av støttekonstruksjon, som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert antall forankringer med angitt kapasitet. Enhet: stk
Omfatter levering og montering av stangstag med forankring i berg. Kompletterende korrosjonsbeskyttelse av øverste del av permanent stag inngår i prosess 83.732.
Før oppspenningen foretas skal utstyret (jekk og manometer) kalibreres og dokumentasjon forelegges byggherren.
Type oppspenningsprosedyre er angitt i den spesielle beskrivelsen. For ordinær oppspenningsprosedyre og bruk av «lift-off test» vises det til Norsk Betongforenings Publikasjon 14. Ved trinnvis oppspenning skal følgende prosedyre benyttes:
Oppspenningen skal foregå trinnvis, og både den absolutte og relative deformasjon i staget skal avleses for hvert lasttrinn. Dette utføres ved at den relative deformasjonen mellom jekk og stag registreres samtidig som deformasjonene av staget registreres fra en fast standplass.
De 3 første stagene skal spennes opp etter prosedyren under:
- Nullstilling for måling av forlengelse defineres som stilling ved 0,1P (P=prøvelast).
- Staget spennes opp trinnvis med avlesninger ved minst følgende laster: 0,1P - 0,4P - 0,7P og 1,0P. Lasten på hvert trinn skal bli stående til bevegelsen er mindre enn 1 mm over en periode på 2 minutter. Prøvelasten P skal stå på staget inntil deformasjonen er null i minimum 10 minutter med avlesning av last og deformasjon etter både 5 og 10 minutter.
- Staget avspennes ned til 0,1P og det utføres ny utgangsmåling.
- Fra 0,1P spennes staget direkte opp til låselasten og låses.
For øvrige stag følges første strekpunkt ovenfor, deretter spennes staget opp til prøvelasten. Prøvelasten skal stå på staget inntil deformasjonen er null i minimum 10 minutter med avlesning etter både 5 og 10 minutter. Deretter låses staget på låselasten.
Låsing med mutter og omtak med jekken for å oppnå prøvelast godtas ikke.
Ved etablering av låselast skal staget overspennes med 2 mm forlengelse.
For stag som ikke skal forspennes skal låsemutter trekkes til med momentnøkkel til angitt verdi.
Faststøping:
Mørtelens densitet fra blander kontrolleres 1 gang per blanding. Returmassen kontrolleres for hvert forankringsstag. Dersom densitetsmålinger fra hver blanding viser tilfredsstillende resultater i to påfølgende skift, kan prøvingsfrekvensen reduseres til 1 gang per arbeidsskift.
Oppspenning:
Stagenes bevegelse skal ha stabilisert seg i løpet av observasjonstiden. Videre skal målt elastisk forlengelse samsvare med den beregnede innenfor +10 % / -20 %. Ved stag med fri lengde over 20 m skal maksimalt avvik for elastisk forlengelse tilsvare +2 m / -4 m fri stanglengde.
På fri staglengde kan staget utstyres med et glatt plastrør.
Faststøping og injisering:
Borehullet i berg skal fylles med mørtel via slange fra bunnen av hullet til topp forankringssone eller topp hull før staget føres ned i hullet. Staget skal være forsynt med avstandsholder for å sikre sentrering i hullet.
For stag med fri staglengde skal overflødig mørtel spyles bort med horisontal vannspyling over topp forankringssone dersom staget ikke er forsynt med plastrør. Fri staglengde er angitt i den spesielle beskrivelsen.
Mengden måles som antall forankringer med angitt kapasitet. Enhet: stk
Permanente stag bygges opp som følger:
- Staget bygges opp av prefabrikkerte seksjoner med lengde opp til 12 m som skjøtes på byggeplassen.
- Skjøter i forankringssonen aksepteres ikke.
- Seksjonene av spennstål skal leveres ferdig faststøpte med sementmørtel i korrugerte plastrør fra leverandør.
- Skjøtene av staget korrosjonsbeskyttes med fett og beskyttelsesrør, hvor overgangene til korrugert rør er forseglet med krympestrømpe.
- Staget forankres i toppen med en kilemutter med konisk skive mot en støtteplate. Støtteplata er påsveiset et stålrør med lengde tilpasset stagets lengde og tøyning ved oppspenning.
- I fri forlengelsessone tres det et glatt plastrør utenpå det korrugerte røret. Det korrugerte røret og det glatte plastrøret avsluttes så langt under støtteplata at det er rom for stagets forlengelse ved oppspenning. I bunnen er det korrugerte røret avsluttet med et tett endestykke. I forankringssonen monteres det 2-3 avstandsholdere som sentrerer staget i borehullet.
Montering og faststøping skal gjøres i henhold til Norsk Betongforenings Publikasjon 14.
Mengden måles som prosjektert antall forankringer med angitt kapasitet. Enhet: stk
Omfatter justering av spennkraften ved deformasjoner av støttekonstruksjon, som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert antall forankringer med angitt kapasitet. Enhet: stk
Omfatter levering og montering av selvborende injeksjonsstag med forankring i berg.
Stagene skal tilfredsstille krav i NS-EN 10210-1.
Utførelsen skal være i henhold til NS-EN 1537.
Før oppspenningen foretas skal utstyret (jekk og manometer) kalibreres og dokumentasjon forelegges byggherren.
Type oppspenningsprosedyre er angitt i den spesielle beskrivelsen. For ordinær oppspenningsprosedyre og bruk av «lift-off test» vises det til Norsk Betongforenings Publikasjon 14. Ved trinnvis oppspenning skal følgende prosedyre benyttes:
Oppspenningen skal foregå trinnvis, og både den absolutte og relative deformasjon i staget skal avleses for hvert lasttrinn. Dette utføres ved at den relative deformasjonen mellom jekk og stag registreres samtidig som deformasjonene av staget registreres fra en fast standplass.
De 3 første stagene skal spennes opp etter prosedyren under:
- Nullstilling for måling av forlengelse defineres som stilling ved 0,1P (P=prøvelast).
- Staget spennes opp trinnvis med avlesninger ved minst følgende laster: 0,1P - 0,4P - 0,7P og 1,0P. Lasten på hvert trinn skal bli stående til bevegelsen er mindre enn 1 mm over en periode på 2 minutter. Prøvelasten P skal stå på staget inntil deformasjonen er null i minimum 10 minutter med avlesning av last og deformasjon etter både 5 og 10 minutter.
- Staget avspennes ned til 0,1P og det utføres ny utgangsmåling.
- Fra 0,1P spennes staget direkte opp til låselasten og låses.
For øvrige stag følges første strekpunkt ovenfor, deretter spennes staget opp til prøvelasten. Prøvelasten skal stå på staget inntil deformasjonen er null i minimum 10 minutter med avlesning etter både 5 og 10 minutter. Deretter låses staget på låselasten.
Låsing med mutter og omtak med jekken for å oppnå prøvelast godtas ikke.
Ved etablering av låselast skal staget overspennes med 2 mm forlengelse.
For stag som ikke skal forspennes skal låsemutter trekkes til med momentnøkkel til angitt verdi.
Stagene godkjennes dersom bevegelsene har stabilisert seg i løpet av observasjonstiden, samt at målt elastisk forlengelse samsvarer med den beregnede innenfor +10 % / -20 %. Ved stag med lengde over 20 m skal maksimalt avvik for elastisk forlengelse tilsvare +2 m/ -4 m fri stanglengde.
Mengden måles som prosjektert antall forankringsstag av hver dimensjon. Enhet: stk
Krav til korrosjonsbeskyttelse er angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert antall forankringsstag av hver dimensjon. Enhet: stk
Omfatter justering av spennkraften ved deformasjoner av støttekonstruksjon, som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert antall forankringer med angitt kapasitet. Enhet: stk
Omfatter oppsamling, behandling, opplasting, transport og deponering av slam fra boring og faststøping av forankring.
Mengden måles som utført lengde borehull. Enhet: m
Omfatter arbeider og kostnader med levering og etablering av midlertidige og permanente forankringer i løsmasser, med eller uten forspenning.
Omfatter transport, tilrigging og nedrigging av det utstyret som trenges for levering og etablering av midlertidige og permanente forankringer i løsmasser. Videre omfatter prosessen kostnader forbundet med etablering av målegrunnlag og nøyaktig plassering av forankringene.
Kostnaden angis som rund sum. Enhet: RS.
Omfatter arbeider og materialer fram til ferdig borehull, klargjort for montasje av forankring i henhold til den spesielle beskrivelsen. Omfatter også hulltaking i støttekonstruksjon.
Ved hulltaking i støttekonstruksjon før boring av fôringsrøret skal det tilstrebes mest mulig tett gjennomføring for å hindre lekkasje av vann eller løsmasser i gjennomføringshullet.
Ved boring med fôringsrør i løsmasser angis trykk ved vannspyling og erosjon i løsmasser.
Toleranser: ansett ±50 mm, borehullsavvik 2° fra teoretisk akse.
Mengden måles som utført lengde borehull. Enhet: m
Omfatter levering og montering av kabelstag med forankring i løsmasse. Kompletterende korrosjonsbeskyttelse av øverste del av permanent stag inngår i prosess 83.731.
Før oppspenningen foretas skal utstyret (jekk og manometer) kalibreres og dokumentasjon forelegges byggherren.
Type oppspenningsprosedyre er angitt i den spesielle beskrivelsen. For ordinær oppspenningsprosedyre og bruk av «lift-off test» vises det til Norsk Betongforenings Publikasjon 14. Ved trinnvis oppspenning skal følgende prosedyre benyttes:
Godkjenningsprøving skal gjennomføres i henhold til prøvingsmetode 3 gitt i NS-EN 1537 (trinnvis oppspenning uten avlasting mellom hvert trinn). Samtlige spenntau i staget skal oppspennes samtidig.
Ved den trinnvise oppspenningen skal både den absolutte og relative deformasjon i staget avleses for hvert lasttrinn. Dette utføres ved at den relative deformasjonen mellom jekk og spenntau registreres samtidig som deformasjonene av spenntau registreres fra en fast standplass.
Samtlige stag skal spennes opp etter prosedyren under:
- Uttrekk av slakk i spenntau: Nullstilling for måling av forlengelse defineres som stilling ved 0,1P (P=prøvelast) eller minst 10 kN per spenntau.
- Staget spennes opp trinnvis med avlesninger ved minst følgende laster: 0,1P - 0,25P - 0,5P - 0,75P og 1,0P. Lasten på hvert trinn skal bli stående til bevegelsen er mindre enn 1 mm over en periode på 2 minutter. Ved prøvelasten P skal forskyvningen som følge av kryp måles mellom det tredje og femtende minutt. Maksimalt tillatt kryp skal være i henhold til NS-EN 1537:2013 punkt E.4.3.
- Staget avspennes ned til 0,1P og det utføres ny utgangsmåling.
- Fra 0,1P spennes staget direkte opp til låselasten og låses.
Det skal ved etablering av låselast kompenseres for låsetap ved å overspenne staget med en belastning som korresponderer med låsetapsdeformasjonen i det aktuelle lastintervallet. Låsetapsdeformasjonen skal angis.
Låsing med kiler og omtak med jekken for å oppnå prøvelast godtas ikke.
Kapping av spenntau over forankringshodet skal kun skje etter byggherrens samtykke.
Stagene godkjennes dersom bevegelsene har stabilisert seg i løpet av observasjonstiden, samt at målt elastisk forlengelse samsvarer med den beregnede innenfor +10 % / -20 %. Ved stag med fri lengde over 20 m skal maksimalt avvik for elastisk forlengelse tilsvare +2 m/ -4 m fri stanglengde.
Mengden måles som prosjektert antall forankringer for hver stagdimensjon. Enhet: stk
Permanente stag bygges opp som følger:
- Spenntauene skal ha en av de typer dobbelt korrosjonsbeskyttelse som er angitt i NS-EN 1537:2013, tabell 3.
- På oversiden av forankringssonen skal spenntauene være forsynt med fett og plaststrømpe levert fra fabrikk.
- I forankringssonen skal spenntauene være avfettet.
- Forankringssonen skal være minst 4 m, og fri staglengde minst 5 m.
- Staget skal være omsluttet av et korrugert plastrør. Røret skal være lukket i bunnen.
- Både stag og korrugert rør skal ha ikke-metalliske avstandsholdere for å sikre sentrering. Spenntauene skal spres innvendig med avvekslende avstandsholdere og stålband. Avstandsholderne skal ikke hindre fri flyt av mørtel. System for avstandsholdere forelegges byggherren.
- Det skal være to injiseringsslanger Ø 16 - 20 mm fra øvre ende ned til nedre ende av staget. Den ene slangen skal ende like over endestykket for det korrugerte plastrøret. Den andre slangen skal ende 100 - 150 mm under endestykket. Denne slangen kan være skjøtt med et stålrør som stikker ned under endestykket. Slangen kan også være montert utvendig på det korrugerte plastrøret.
Faststøping:
Følgende prosedyre skal benyttes ved montering og faststøping av stagene:
Oppspenning:
Staget skal kunne låses innenfor et lastområde på 25-60 % av flytekapasiteten (fp0,1k).
Samtlige spenntau i staget skal spennes opp samtidig.
Før oppspenningen foretas skal utstyret (jekk og manometer) kalibreres og dokumentasjon forelegges byggherren.
Type oppspenningsprosedyre er angitt i den spesielle beskrivelsen. For ordinær oppspenningsprosedyre og bruk av «lift-off test» vises det til Norsk Betongforenings Publikasjon 14. Ved trinnvis oppspenning skal følgende prosedyre benyttes:
Oppspenningen skal foregå trinnvis, og både den absolutte og relative deformasjon i staget skal avleses for hvert lasttrinn. Dette utføres ved at den relative deformasjonen mellom jekk og spenntau registreres samtidig som deformasjonene av spenntau registreres fra en fast standplass.
De 3 første stagene skal spennes opp etter prosedyren under:
For øvrige stag følges første strekpunkt ovenfor, deretter spennes staget opp til prøvelasten. Prøvelasten skal stå på staget inntil deformasjonen er null i minimum 10 minutter med avlesning etter både 5 og 10 minutter. Deretter låses staget på låselasten.
Låsing med kiler og omtak med jekken for å oppnå prøvelast godtas ikke.
Det skal ved etablering av låselast kompenseres for låsetap ved å overspenne staget med en belastning som korresponderer med låsetapsdeformasjonen i det aktuelle lastintervallet. Låsetapsdeformasjonen skal angis.
Etter kapping av spenntau skal korrosjonsbeskyttelse av forankringshodet monteres umiddelbart.
Faststøping:
Mørtelens densitet fra blander kontrolleres 1 gang per blanding. Returmassen kontrolleres for hvert forankringsstag. Dersom densitetsmålinger fra hver blanding viser tilfredsstillende resultater i to påfølgende skift, kan prøvingsfrekvensen reduseres til 1 gang per arbeidsskift.
Oppspenning:
Stagenes bevegelse skal ha stabilisert seg i løpet av observasjonstiden. Videre skal målt elastisk forlengelse samsvare med den beregnede innenfor +10 % / -20 %. Ved stag med fri lengde over 20 m skal maksimalt avvik for elastisk forlengelse tilsvare +2 m / -4 m fri stanglengde.
Mengden måles som prosjektert antall forankringer med angitt kapasitet. Enhet: stk
Omfatter justering av spennkraften ved deformasjoner av støttekonstruksjon, som angitt i den spesielle beskrivelsen.
Mengden måles som antall forankringer med angitte dimensjoner. Enhet: stk
Omfatter levering og montering av stangstag med forankring i løsmasser. Kompletterende korrosjonsbeskyttelse av øverste del av permanent stag inngår i prosess 83.732.
Før oppspenningen foretas skal utstyret (jekk og manometer) kalibreres og dokumentasjon forelegges byggherren.
Type oppspenningsprosedyre er angitt i den spesielle beskrivelsen. For ordinær oppspenningsprosedyre og bruk av «lift-off test» vises det til Norsk Betongforenings Publikasjon 14. Ved trinnvis oppspenning skal følgende prosedyre benyttes:
Oppspenningen skal foregå trinnvis, og både den absolutte og relative deformasjon i staget skal avleses for hvert lasttrinn. Dette utføres ved at den relative deformasjonen mellom jekk og stag registreres samtidig som deformasjonene av staget registreres fra en fast standplass.
Før oppspenningen foretas skal utstyret (jekk og manometer) kalibreres og dokumentasjon forelegges byggherren.
De 3 første stagene skal spennes opp etter prosedyren under:
- Nullstilling for måling av forlengelse defineres som stilling ved 0,1P (P=prøvelast).
- Staget spennes opp trinnvis med avlesninger ved minst følgende laster: 0,1P - 0,4P - 0,7P og 1,0P. Lasten på hvert trinn skal bli stående til bevegelsen er mindre enn 1 mm over en periode på 2 minutter. Prøvelasten P skal stå på staget inntil deformasjonen er null i minimum 10 minutter med avlesning av last og deformasjon etter både 5 og 10 minutter.
- Staget avspennes ned til 0,1P og det utføres ny utgangsmåling.
- Fra 0,1P spennes staget direkte opp til låselasten og låses.
For øvrige stag følges første strekpunkt ovenfor, deretter spennes staget opp til prøvelasten. Prøvelasten skal stå på staget inntil deformasjonen er null i minimum 10 minutter med avlesning etter både 5 og 10 minutter. Deretter låses staget på låselasten.
Låsing med mutter og omtak med jekken for å oppnå prøvelast godtas ikke.
Ved etablering av låselast skal staget overspennes med 2 mm forlengelse.
For stag som ikke skal forspennes skal låsemutter trekkes til med momentnøkkel til verdi som angitt i den spesielle beskrivelsen.
Faststøping:
Mørtelens densitet fra blander kontrolleres 1 gang per blanding. Returmassen kontrolleres for hvert forankringsstag. Dersom densitetsmålinger fra hver blanding viser tilfredsstillende resultater i to påfølgende skift, kan prøvingsfrekvensen reduseres til 1 gang per arbeidsskift.
Oppspenning:
Stagenes bevegelse skal ha stabilisert seg i løpet av observasjonstiden. Videre skal målt elastisk forlengelse samsvare med den beregnede innenfor +10 % / -20 %. Ved stag med fri lengde over 20 m skal maksimalt avvik for elastisk forlengelse tilsvare +2 m / -4 m fri stanglengde.
Faststøping og injisering:
Borehullet skal fylles med mørtel via slange fra bunnen av hullet til topp forankringssone eller topp hull før staget føres ned i hullet. Staget skal være forsynt med avstandsholder for å sikre sentrering i hullet.
For stag med fri staglengde skal overflødig mørtel spyles bort med horisontal vannspyling over topp forankringssone dersom staget ikke er forsynt med plastrør. Fri staglengde skal være angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert antall forankringer med angitt kapasitet. Enhet: stk
Permanente stag bygges opp som følger:
- Staget bygges opp av prefabrikkerte seksjoner med lengde opp til 12 m som skjøtes på byggeplassen.
- Skjøter i forankringssonen aksepteres ikke.
- Seksjonene av spennstål skal leveres ferdig faststøpte med sementmørtel i korrugerte plastrør fra leverandør.
- Skjøtene av staget korrosjonsbeskyttes med fett og beskyttelsesrør, hvor overgangene til korrugert rør er forseglet med krympestrømpe.
- Staget forankres i toppen med en kilemutter med konisk skive mot en støtteplate. Støtteplata er påsveiset et stålrør med lengde tilpasset stagets lengde og tøyning ved oppspenning.
- I fri forlengelsessone tres det et glatt plastrør utenpå det korrugerte røret. Det korrugerte røret og det glatte plastrøret avsluttes så langt under støtteplata at det er rom for stagets forlengelse ved oppspenning. I bunnen er det korrugerte røret avsluttet med et tett endestykke. I forankringssonen monteres det 2-3 avstandsholdere som sentrerer staget i borehullet.
Faststøping:
Borehullet skal fylles med mørtel via slange fra bunnen av hullet til topp hull før staget føres ned i hullet. Staget skal være forsynt med avstandsholder for å sikre sentrering i hullet.
Mengden måles som prosjektert antall forankringer med angitt kapasitet. Enhet: stk
Omfatter justering av spennkraften ved deformasjoner av støttekonstruksjon, som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert antall forankringer med angitte dimensjoner. Enhet: stk
Omfatter levering og montering av selvborende injeksjonsstag med forankring i løsmasser.
Stagene skal tilfredsstille krav i NS-EN 10210-1. Supplerende krav er angitt i den spesielle beskrivelsen.
Utførelsen skal være i henhold til NS-EN 1537. Dersom selvborende injeksjonsstag brukes til jordnagling skal utførelsen være i henhold til NS-EN 14490.
Staget skal injiseres fortløpende under hele boreoperasjonen. Injiseringsmasse skal komme i retur til overflaten under boringen. Injiseringsmassen skal ha et vann/sement-forhold på 0,7 under boringen.
Når full dybde er nådd skal vann/sement-forholdet senkes til 0,4 samtidig som staget roteres og trekkes fram og tilbake. Det injiseres til denne blandingen kommer som retur til overflaten.
Før oppspenningen foretas skal utstyret (jekk og manometer) kalibreres og dokumentasjon forelegges byggherren.
Type oppspenningsprosedyre er angitt i den spesielle beskrivelsen. For ordinær oppspenningsprosedyre og bruk av «lift-off test» vises det til Norsk Betongforenings Publikasjon 14. Ved trinnvis oppspenning skal følgende prosedyre benyttes:
Godkjenningsprøving skal gjennomføres i henhold til prøvingsmetode 3 gitt i NS-EN 1537 (trinnvis oppspenning uten avlasting mellom hvert trinn).
Ved den trinnvise oppspenningen skal både den absolutte og relative deformasjon i staget avleses for hvert lasttrinn. Dette utføres ved at den relative deformasjonen mellom jekken og staget registreres samtidig som deformasjonene av staget registreres fra en fast standplass.
Samtlige stag skal spennes opp etter prosedyren under:
- Nullstilling for måling av forlengelse defineres som stilling ved 0,1P (P = prøvelast) eller minst 10 kN.
- Staget spennes opp trinnvis med avlesninger ved minst følgende laster: 0,1P - 0,25P - 0,5P - 0,75P og 1,0P. Lasten på hvert trinn skal bli stående til bevegelsen er mindre enn 1 mm over en periode på 2 minutter. Ved prøvelasten P skal forskyvningen som følge av kryp måles mellom det tredje og femtende minutt. Maksimalt tillatt kryp skal være i henhold til NS-EN 1537:2013 punkt E.4.3.
- Staget avspennes ned til 0,1P og det utføres ny utgangsmåling.
- Fra 0,1P spennes staget direkte opp til låselasten og låses.
Låsing med mutter og omtak med jekken for å oppnå prøvelast godtas ikke.
Ved etablering av låselast skal staget overspennes med 2 mm forlengelse.
For stag som ikke skal forspennes skal låsemutter trekkes til med momentnøkkel til angitt verdi.
Stagene godkjennes dersom bevegelsene har stabilisert seg i løpet av observasjonstiden, samt at målt elastisk forlengelse samsvarer med den beregnede innenfor +10 % / -20 %. Ved stag med lengde over 20 m skal maksimalt avvik for elastisk forlengelse tilsvare +2 m/ -4 m fri stanglengde.
Mengden måles som prosjektert antall forankringsstag av hver dimensjon. Enhet: stk
Krav til korrosjonsbeskyttelse er angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert antall forankringsstag av hver dimensjon. Enhet: stk
Omfatter justering av spennkraften ved deformasjoner av støttekonstruksjon, som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert antall forankringer med angitte dimensjoner. Enhet: stk
Omfatter oppsamling, behandling, opplasting, transport og deponering av slam fra boring og faststøping av forankring.
Mengden måles som utført lengde borehull. Enhet: m
Omfatter oppspenning med lange observasjonstider i henhold til prosedyrer gitt i NS-EN 1537.
Oppspenningsprosedyre velges blant annet på grunnlag av type løsmasser, og er angitt i den spesielle beskrivelsen. Låsing og omtak med jekken for å oppnå prøvelast godtas ikke.
Mengden måles som prosjektert antall oppspenninger av forankringer med angitte dimensjoner. Enhet: stk
Omfatter etterarbeider for forankringer som angitt i den spesielle beskrivelsen.
Omfatter korrosjonsbeskyttelse for permanente eller midlertidige forankringer som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert antall forankringer. Enhet: stk
Omfatter korrosjonsbeskyttelse for permanente eller midlertidige forankringer som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert antall forankringer. Enhet: stk
Omfatter korrosjonsbeskyttelse for permanente eller midlertidige forankringer som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert antall forankringer. Enhet: stk
Omfatter tetting av gjennomføringer i støtteveggen for permanente eller midlertidige forankringer som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert antall forankringer. Enhet: stk
Omfatter tetting av fôringsrør for forankringer som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert antall forankringer. Enhet: stk
Omfatter beskyttelse av permanente eller midlertidige forankringer som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert antall forankringer. Enhet: stk
Omfatter avspenning, fjerning og deponering av midlertidige forankringer, helt eller delvis, som angitt i den spesielle beskrivelsen.
Stagene kan fjernes først når støttekonstruksjonen er sikret mot uønskede deformasjoner.
Nedspenning skal utføres kontrollert ved bruk av jekk. Deretter kappes spenntau eller stag og fôringsrør ved en posisjon som angitt i den spesielle beskrivelsen.
Byggherren skal varsles 3 arbeidsdager for nedspenningen foretas.
Alt materiale fjernes og overtas av entreprenøren eller deponeres.
Mengden måles som prosjektert antall forankringer. Enhet: stk
Omfatter boring av hull til angitt dybde i berg, levering av bolter og mørtel for faststøping, arbeider med montering av boltene og sveising av boltene til spunten.
Forankringsboltene skal være kamstål av stålkvalitet B500NC i henhold til NS 3576-3. Krav til korrosjonsbeskyttelse er angitt i den spesielle beskrivelsen. Sementmørtel for faststøping skal ha et vann/sementforhold på 0,40 eller lavere.
Boltene skal være fullt innstøpt i berg. Hullene injiseres via slange fra bunnen av hullet.
Mengden måles som antall bolter. Enhet: stk
Omfatter boring av hull til angitt dybde i berg, levering av bolter og faststøpingsmørtel, arbeider med montering av boltene og tiltak for tetting mot lekkasje av vann og løsmasser under spuntfoten før støping. Betongarbeider inngår i prosess 84.
Bolten skal bøyes inn parallelt med betongdrageren. Boltene skal være fullt innstøpt i berg. Hullene injiseres via slange fra bunnen av hullet.
Mengden måles som prosjektert lengde betongdrager langs spuntfoten målt langs senterlinje spunt. Enhet: m
Omfatter injiseringsarbeider ved lokalisering av lekkasjesoner langs frigravd spuntfot med støpt betongdrager. Omfanget avtales med byggherren.
Injiseringen utføres før det eventuelt sprenges foran spuntfot. Det bores hull i spunten ved hjørner mellom betongdrager og spunten, alternativt bores det hull gjennom betongdrageren og ned mot spuntfoten. Det injiseres bak og/eller i området inn mot spuntfoten.
Mengden måles som mengde injiseringsmasse uten vanntilsetning. Enhet: kg
Omfatter etablering av bolter/dybler i berg over og under vannspeilet eller i tørrlagt byggegrop, se prosess 23.2 og 81 a).
Prosessen inkluderer boring av hull, fullstendig rengjøring og sikring av hull, fylling av mørtel i boltehull, levering og innsetting av bolter, underlagsplate, forankring eller innstøping av bolter og etterstramming, samt prøving og rapportering. Videre inkluderes innmåling og oppmerking.
Kun innstøpte bolter godtas som permanente bolter.
Det benyttes bolter med stålkvalitet B500NC i henhold til kravene i NS 3576-3. Permanente bolter skal varmforsinkes minst 65 µm i henhold til NS-EN ISO 1461 og pulverlakkeres med epoksy i henhold til NS-EN 13438. Bolter skal ikke bøyes etter at overflatebehandling er utført.
For innstøpte kamstålbolter skal det benyttes mørtel som støpemateriale. Mørtelen skal minst være av fasthetsklasse B30. Mørtelen skal inneholde ekspanderende tilsetning. Sand som brukes i mørtel skal være jevnt gradert fra 0 - 2 mm. Der det er vannlekkasjer i borehullene, bør det nyttes hurtigbindende sement.
Borehullets dimensjon skal være tilpasset boltetypen. For innstøpte bolter skal differensen mellom boltens nominelle diameter og minste hulldiameter være tilpasset boltelengden, men minst 10 mm. Bolten skal være fullstendig omhyllet av innstøpingsmasse.
Mengden måles som utført antall bolter av hver dimensjon og lengde i berg. Enhet: stk
Mengden måles som utført antall bolter etablert over vannspeilet av hver dimensjon og lengde i berg. Enhet: stk
Mengden måles som utført antall bolter etablert under vannspeilet av hver dimensjon og lengde i berg. Enhet: stk
Omfatter alle leveranser og arbeider fram til ferdig etablerte rammede stålpeler. Omfatter også supplerende grunnundersøkelser.
Katodisk beskyttelse inngår i prosess 88.
Det skal føres fullstendig pele- og rammeprotokoll. Protokollen føres på skjema egnet for formålet, og skal generelt være i henhold til NS-EN 12699. Eksempel på skjema og utfylling er vist i Peleveiledningen.
Rammeprotokollen skal føres kontinuerlig og forelegges byggherren daglig, senest første arbeidsdag etter at rammingen har funnet sted. Rammeprotokollen skal forøvrig være tilgjengelig for gjennomsyn på et hvilket som helst tidspunkt før den er overlevert.
Fullstendig pele- og rammeprotokoll med innmålinger for pelene i en pelegruppe forelegges byggherren før pelene kappes. Protokollen skal dateres og signeres av arbeidslederen og den som fører protokollen. Protokollen skal senere suppleres med informasjon fra etterfølgende arbeider med pelene.
Byggherren skal gis rimelig tid til å vurdere og om nødvendig kontrollregne pelegruppen på grunnlag av peleprotokollen.
Protokollen skal ha format og leveres/distribueres som angitt i den spesielle beskrivelsen eller etter avtale med byggherren.
Rammeprotokollen skal som et minimum inneholde
- navn på ansvarlig leder av pelearbeidene
- navn på arbeidsleder og protokollfører
- identifikasjon av hver pel
- peletype, tverrsnitt og materialkvaliteter
- dato for ramming og etterramming
- samlet lengde og lengde av peleelementer
- type og lengde av pelespiss
- loddtype - slagpute, fallhøyde, energitilførsel og/eller slagtakt
- antall slag per meter og synkning per slagserie
- bevegelsesmåling
- avvik fra forutsetningene
- forhold som kan påvirke bæreevnen
Følgende innmålinger skal også leveres
Omfatter supplerende grunnundersøkelser av type og omfang som entreprenøren anser nødvendig for å bestemme pelelengde og gi grunnlag for egen vurdering av pelearbeidende, herunder nødvendig bestilling av materialer. Grunnundersøkelser kan også bestå av «sondering» med ordinær peleramming.
Kostnaden angis som rund sum. Enhet: RS
Omfatter supplerende grunnundersøkelser som angitt i den spesielle beskrivelsen.
Utførelsen skal være i samsvar med håndbok R211 Feltundersøkelser.
Mengden måles som utført lengde boring. Enhet: m
Omfatter forboring eller andre tiltak gjennom faste masser/stein/blokk som angitt i den spesielle beskrivelsen.
Mengden måles som utført antall peler med forboring/tiltak. Enhet: stk
Omfatter tiltak for å redusere massefortrengning/omrøring eller andre uheldige virkninger av pelearbeidene som angitt i den spesielle beskrivelsen.
Mengden måles som utført tiltak for antall peler. Enhet: stk
Omfatter leveranser av peler og tilbehør inkludert kapping og skjøting.
Vedrørende krav til peletype/bæreevne vises det til den spesielle beskrivelsen.
Peleelementenes endeflater skal være plane og stå vinkelrett på elementenes lengdeakse.
Stålpel som rammes til berg skal være utstyrt med bergspiss. Bergspissen skal generelt være i henhold til Peleveiledningen, for øvrig som angitt i den spesielle beskrivelsen. Selve stammen i bergspissen skal bestå av ett emne («hel ved» uten skjøt). Bergspissen skal herdes som angitt i Peleveiledningen, eller som angitt i den spesielle beskrivelsen. Pelens og spissens lengdeakse skal flukte.
Pelene skal leveres med ferdig påsveisede bergspisser, se prosess 83.822.
Pelene skal transporteres, håndteres og lagres på en slik måte at det ferdige produkt ikke forringes.
Pilhøyden (krumningen) skal være maksimalt 0,1 % målt over en avstand på minst 5 m, tilsvarende en krumningsradius på minst 625 m.
Maksimal tillatt skjevhet på peleelementenes endeflater er 1:500.
Omfatter innkjøp, transport og lagring av peleelementer.
Mengden måles som utført lengde av peler, målt fra underkant peleelement til prosjektert kappekote. Angitt mengde er ikke å anse som nøyaktig grunnlag for bestilling av materialer. Enhet: m
Omfatter levering og montering av pelespiss av type som angitt i den spesielle beskrivelsen.
Stålpeler med bergspiss skal alltid oppfylle kravene for spissbærende pel til berg.
Omfatter levering og montering av massiv bergspiss som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert antall pelespisser inkludert montering til pel. Enhet: stk
Omfatter levering og montering av løsmassespiss.
Det vises til Peleveiledningen.
Mengden måles som prosjektert antall pelespisser inkludert montering til pel. Enhet: stk
Omfatter levering av materialer og overflatebehandling for reduksjon av påhengskrefter som angitt i den spesielle beskrivelsen.
Mengden måles som utført lengde av overflatebehandlede peler. Enhet: m
Omfatter levering og montering av inspeksjonsrør på stålpel.
Inspeksjonsrøret skal være glatt innvendig, også i skjøter, og plassert parallelt med pelens lengdeakse. Det benyttes firkantrør med innvendig sidekant 50 mm.
Mengden måles som utført lengde av peler med inspeksjonsrør. Enhet: m
Omfatter kostnader forbundet med tilrigging/nedrigging for ramming av stålpeler med fallodd eller vibrolodd, medregnet flytting og oppstilling mellom og innenfor pelegrupper.
Det skal benyttes pelerigg med føringstårn som gir sikker og stabil styring for lodd og pel. Føringstårnet skal ha sikre støtter. Det skal være mulig på en enkel måte å korrigere tårnets helning under ramming.
Flytende rigg skal ha tilfredsstillende bæreevne, stabilitet og forankring. Ved ramming under vann skal peleriggen ha forsenkbar bom for styring av pelen, dersom ikke pelens ansett styres med mal eller på annen måte.
Med hensyn til rammeutstyr vises til den spesielle beskrivelsen. Valg av utstyr med angivelse av netto rammeenergi forelegges byggherren. Dette innebærer ikke at byggherren har overtatt ansvar for at rammingen lar seg gjennomføre med det valgte utstyret.
Omfatter transport, tilrigging og nedrigging av maskiner og utstyr som trengs for å kunne ramme stålpeler.
Kostnaden angis som rund sum. Enhet: RS
Omfatter tilleggsarbeider og tilleggskostnader forbundet med transport, tilrigging og nedrigging av pelerigg på flåte. Prosessen omfatter også alt utstyr som entreprenøren finner nødvendig for å kunne utføre arbeidene fra sikker arbeidsplattform, herunder bukserbåt, moringer, liner, vinsjer eller annen fastholding, i tillegg til selve flåten.
Kostnaden angis som rund sum. Enhet: RS
Omfatter flytting, oppstilling og nøyaktig lokalisering av pelemaskin/tårn, samt etablering av målegrunnlag for nøyaktig plassering av pelene.
Mengden måles som prosjektert antall pelegrupper. Enhet: stk
Omfatter tilleggskostnader forbundet med flytting av og oppstilling på flåte.
Mengden måles som prosjektert antall pelegrupper. Enhet: stk
Omfatter tilleggsarbeidet forbundet med ansett av peler under vann. Gjelder ved ramming fra flåte, eller der hvor byggegrop ikke kan lenses på grunn av høy grunnvannstand eller andre geotekniske forhold.
Mengden måles som prosjektert antall pelegrupper. Enhet: stk
Omfatter leveranser og arbeider fram til ferdig rammet pel som ikke er tatt med i prosess 83.83.
Ramming av stålpeler skal utføres med hydraulisk fallodd. Ramming med jomfru tillates ikke.
Loddets tyngde og netto (effektive) rammeenergi skal være som angitt i den spesielle beskrivelsen. Rammeenergien (fallhøyden) under ramming skal tilpasses grunnforholdene og rammemotstanden slik at mest mulig effektiv nedtrengning av pelen oppnås. Ved stor rammemotstand skal det også tas hensyn til faren for overramming av pelen (det vil si for høye rammespenninger etc.). Om nødvendig benyttes PDA-målinger for å klarlegge dette, se prosess 83.851.
Rammeenergien skal tilpasses dersom det av andre årsaker synes hensiktsmessig. Slik tilpasning skal foretas i samråd med byggherren.
Mot peletoppen skal det under ramming benyttes en slaghette. Slaghetten skal være av stål og tilpasset pelen slik at det oppnås god styring for peletoppen. Øverst i slaghetten skal det under rammingen være innlagt materiale som sikrer en effektiv overføring av rammeenergien.
Under ramming skal slagene være sentrert på pelen og falle sammen med pelens lengdeakse.
Pelens retning skal kontrolleres under ramming. Dersom en rammet pel har en tendens til å trekke seg, skal det ikke forsøkes å tvinge den tilbake etter at den har fått feste i bakken.
Sveiseskjøting skal foretas når omtrent 1,5 m av underpelen gjenstår over terreng eller arbeidsplattform, for å sikre at skjøten blir rett. Over- og underpelens lengdeakser skal flukte. Ved skjøting av kapp gjelder samme krav og toleranser til elementenes endeflater som angitt i prosess 83.82.
Sveiseskjøt utføres som buttsveis.
Følgende toleransekrav gjelder for ferdig nedrammet/innmeislet pel
- maksimalt loddavvik er 2,5 % for vertikale peler
- maksimalt helningsavvik i enhver retning fra prosjektert peleakse er 4 % for skråpeler
- kote topp skal ikke avvike mer enn 50 mm fra prosjektert kote
- maksimalt tillatt avvik fra prosjektert plassering i horisontalplanet er 100 mm
- største tillatte vinkelendring i peleskjøt er 1:250, målt langs pelens lengdeakse
- minimal krumningsradius er 600 m
Toleranser for avvik fra prosjektert peleakse regnes/måles som definert i NS-EN 12699. Avvik skal ikke være ensidige og/eller systematiske.
Omfatter nedramming og skjøting av stålpeler.
Tillegg for ramming med synk mindre enn eller lik 4 mm per slag, målt som gjennomsnitt over serie a 10 slag, inngår i prosess 83.8441.
Svevende peler rammes til en dybde angitt i den spesielle beskrivelsen og avsluttes uten stoppslagning eller innmeisling. For slike peler gjelder etterfølgende bestemmelser:
Hver enkelt pel skal nivelleres umiddelbart etter nedramming til angitt dybde. Senere skal hver pel i pelegruppen nivelleres før kapping for å avgjøre om etterramming er nødvendig på dette tidspunkt.
Dersom nivellement viser at pelen har hevet seg mer enn 50 mm skal det foretas etterramming, se prosess 83.845. Dersom det er angitt i den spesielle beskrivelsen eller byggherren anser det påkrevet skal etterramming utføres. Arbeidet skal innrettes slik at etterramming er mulig.
Peler som avsluttes med stoppslagning i løsmasser eller innmeisling i berg skal etterrammes etter bestemmelser angitt i prosess 83.842 eller 83.843.
Mengden måles som utført lengde av stålpeler, målt fra og med pelespiss til prosjektert kappekote. Enhet: m
Omfatter stoppslagning av stålpeler i løsmasser med inntil 300 slag i serier à 10 slag. Nivellement av hver enkelt pel både etter endt ramming og før kapping inngår i prosessen.
Stoppslagning ut over 300 slag inngår i prosess 83.8442.
Pelene rammes til dybde angitt i den spesielle beskrivelsen før stoppslagning kan finne sted.
Stoppslagning utføres alltid etter at pelen er rammet til synkning mindre enn eller lik 4 mm per slag for de siste 300 slag. Stoppslagningen utføres i serier à 10 slag. Synk per serie måles. Stoppslagningen utføres inntil synkning per serie for det angitte antall serier er brakt under den fastsatte grense (stoppkriteriet).
For detaljert prosedyre, stoppkriterie og krav til rammeenergi vises det til den spesielle beskrivelsen. Dette kan tilpasses/endres i samråd med byggherren dersom erfaringen tilsier at det er hensiktsmessig.
Under stoppslagningen skal pelens synkning hele tiden være avtagende eller konstant. Hvis synkningen under stoppslagningen øker, skal stoppslagningen regnes påbegynt igjen når synkningen på ny avtar og er mindre enn eller lik 4 mm per slag for de siste 300 slag.
Det skal ikke være noen pause i rammingen eller foretas noen utskiftning av pute eller mellomlegg like før eller under stoppslagningen.
Det skal utføres bevegelsesmåling på en representativ slagserie i sluttfasen av stoppslagningen. Det skal videre utføres PDA-målinger dersom dette er angitt, se prosess 83.851.
Det skal verifiseres at karakteristisk bæreevne er oppnådd etter dynamiske metoder (rammeformel og/eller PDA-målinger).
Hver enkelt pel skal nivelleres umiddelbart etter endt stoppslagning. Senere skal hver pel i pelegruppen nivelleres før kapping for å avgjøre om etterramming er nødvendig på det tidspunkt.
Dersom nivellement viser at pelen har hevet seg skal det foretas etterramming, se prosess 83.845. Arbeidet skal innrettes slik at etterramming er mulig.
Mengden måles som prosjektert antall peler. Enhet: stk
Omfatter innmeisling av stålpeler i berg med inntil 300 slag i serier à 10 slag. Nivellement av hver enkelt pel både etter endt ramming og før kapping inngår i prosessen.
Innmeisling utover 300 slag inngår i prosess 83.8443.
Etter at eventuell forboring eller fordybling er utført, utføres innmeisling i berg.
Innmeisling i berg gjøres med trinnvis økende rammeenergi. Ved bergkontakt skal alltid loddets fallhøyde reduseres til laveste trinn for å unngå skrens på skrått berg. Deretter økes rammeenergien etter følgende trinnvise skala, der full energi defineres lik netto rammeenergi krevd i prosess 83.84.
1. trinn 1: 15 % av full energi minimum 10 serier
2. trinn 2: 30 % av full energi minimum 10 serier
3. trinn 3: 50 % av full energi minimum 5 serier
4. trinn 4: 75 % av full energi minimum 5 serier
5. kontroll: 100 % av full energi minimum 1 serie
Pelen skal meisles inn i berg inntil synkningen per serie er lik eller mindre enn det meislingskriteriet som er angitt i den spesielle beskrivelsen (vanligvis 1-3 mm per serie), og innmeislingsdybden i berg er minst lik pelespissens diameter eller som angitt i den spesielle beskrivelsen.
Innmeislingen foretas i serier à 10 slag og synkningen måles for hver serie. Det skal uansett synk slås et minimum antall slagserier per energitrinn som angitt ovenfor.
Når synkningen per serie er avtakende eller konstant, og lik eller mindre enn meislingskriteriet, økes rammeenergien til neste trinn og prosedyren gjentas trinnvis inntil siste trinn benyttes. Innmeislingen kan avsluttes når synkningen er avtagende eller konstant og lik eller mindre enn meislingskriteriet over de 5 siste slagseriene.
Dersom synkningen i noen faser av innmeislingen er økende, skal rammeenergien reduseres på nytt og hele prosedyren for innmeisling gjentas inntil kravene er tilfredsstilt.
Dersom kravet til total innmeislingsdybde ikke er oppnådd skal innmeislingen fortsette til det er slått 1000 slag totalt. Innmeislingen kan da avsluttes dersom en samlet vurdering i samråd med byggherren tilsier at bergfestet er tilfredsstillende.
Etter siste trinn slås det 10 kontrollslag for verifisering av karakteristisk bæreevne etter rammeformel og eventuelle andre dynamiske metoder (PDA-måling).
Det skal utføres bevegelsesmålinger på en av de siste slagseriene under innmeislingen og på den siste serien for verifisering av bæreevnen.
Meislingsprosedyrene skal revurderes og/eller tilpasses under arbeidets gang dersom erfaringene tilsier at det er hensiktsmessig. Dette avklares i samråd med byggherren.
Hver enkelt pel skal kontrollnivelleres umiddelbart etter endt innmeisling. Senere skal hver pel i pelegruppen nivelleres før kapping.
Pelene skal etterrammes, se prosess 83.845 og arbeidet innrettes slik at etterramming er mulig.
Mengden måles som prosjektert antall innmeislede peler. Enhet: stk
Omfatter tillegg for nedramming med synk mindre enn eller lik 4 mm per slag målt over serie a 10 slag.
Det skal benyttes minimum 70 % av netto (effektiv) rammeenergi krevd i prosess 83.84. For øvrig som prosess 83.84.
Rammingen skal utføres i serier á 10 slag, alternativt kan rammingen pågå kontinuerlig, men rammemotstanden skal registreres og protokollføres i serier à 10 slag.
Mengden måles som utført antall slagserier à 10 slag. Enhet: stk
Omfatter supplerende stoppslagning utover de 300 slagene som inngår i prosess 83.842.
Det skal benyttes 100 % av netto (effektiv) rammeenergi krevd i prosess 83.84, eller rammeenergi som angitt i den spesielle beskrivelsen for prosess 83.842.
For øvrig som prosess 83.842.
Mengden måles som utført antall slagserier à 10 slag. Enhet: stk
Omfatter supplerende innmeisling/stoppslagning utover de 300 slagene som inngår i prosess 83.843.
Som prosess 83.843.
Mengden måles som utført antall slagserier à 10 slag. Enhet: stk
Omfatter etterramming med inntil 100 slag i serier à 10 slag. Nivellement av samtlige peler etter etterramming inngår i prosessen. Prosessen omfatter også kostnader for ny eller endret rigg for etterramming.
Etterramming utover 100 slag inngår i prosess 83.8442 og 83.8443.
Etterramming skal utføres med samme loddtype som benyttet under ordinær innmeisling/stoppslagning. Annen loddtype kan kun benyttes etter avtale med byggherren.
Etterramming skal utføres med minimum 5 slagserier à 10 slag, med fallhøyde som benyttes i avsluttende fase av stoppslagningen/innmeislingen under prosess 83.842 og 83.843.
Etterrammingen skal avsluttes når synkningen per serie for de siste to slagserier à 10 slag er lik eller mindre enn det stoppkriteriet (løsmasser) eller det meislingskriteriet (berg) som er fastlagt, se prosess 83.842 og 83.843, og pelen er rammet ned til det nivået pelen hadde etter endt stoppslagning/innmeisling. Synkningen skal være avtagende eller konstant.
Dersom dette krav ikke oppfylles, skal ny stoppslagning/innmeisling foretas.
Hver enkelt pel skal kontrollnivelleres umiddelbart etter etterrammingen. Dokumentasjon på innmåling leveres byggherren senest en arbeidsdag etter at pelegruppen er ferdig etterrammet.
Annen gangs etterramming skal utføres dersom byggherren finner det nødvendig. Byggherren kan også avgjøre om omfanget av etterramming kan reduseres dersom resultatene viser at etterramming ikke synes nødvendig.
Senere skal hver pel i pelegruppen nivelleres før kapping og utstøping, og om nødvendig etterrammes på nytt.
Mengden måles som utført antall etterrammede peler. Enhet: stk
Omfatter materialer, arbeider og dokumentasjon forbundet med dynamiske kontrollmålinger.
Det utføres dynamiske kontrollmålinger på et antall peler som angitt i den spesielle beskrivelsen, blant de første pelene som rammes etter oppstart av pelearbeidene. Hensikten med målingene er primært å etablere sammenhørende datasett for fallhøyde, rammespenninger, elastisk deformasjon etc. for den aktuelle sammenstilling av pelerigg (loddtype)/peletype/grunnforhold.
Måleresultatene benyttes til å gjennomføre den videre pelerammingen på en mest mulig hensiktsmessig måte med hensyn til ovennevnte faktorer og øvrige krav. Måleprogrammet skal planlegges og gjennomføres slik at entreprenøren kan nyttiggjøre seg resultatene. Måleprogrammet forelegges byggherren.
Målingene kan også benyttes som grunnlag for vurdering av bæreevne.
Dersom det oppstår vesentlige endringer av pelerigg, peletype, grunnforhold eller oppstår andre spesielle behov skal det utføres supplerende dynamiske kontrollmålinger. Dette avgjøres av byggherren på bakgrunn av erfaringene med pelearbeidene.
Dynamiske kontrollmålinger utføres generelt som angitt i Peleveiledningen punkt 13.3 så langt det er relevant.
Det skal utføres bevegelsesmålinger på et representativt utvalg av slagseriene under de dynamiske kontrollmålingene, og slik at det lett kan etableres sammenhengende datasett mellom måleresultater og bevegelsesmålingene.
Gjennom måleprogrammet skal pelen i den grad det er praktisk mulig følges gjennom nedramming, innmeisling i berg og/eller stoppslagning, med hovedfokus på den avsluttende del av rammingen. Det skal utføres målinger ved ulike trinn i fallhøyde (rammeenergi) slik at sammenhørende datasett kan etableres.
Måleresultatene skal rapporteres i en rapport som minimum skal vise
- identifikasjon av pelen
- type rammeutstyr
- fallhøyde (rammeenergi)
- rammespenninger
- elastisk deformasjon
- synk
- anslått bæreevne
- graf over aksiell kraft - tid
- graf over hastighet - tid
- graf over dynamisk motstand - permanent forskyvning
Mengden måles som antall ganger måleprogram gjennomføres. Enhet: stk
Omfatter (forberedende) tilrigging og (avsluttende) nedrigging av utstyr for dynamisk kontrollmåling samt reisetid for målepersonell.
Omfatter selve den dynamiske kontrollmålingen på den enkelte pel, inkludert montering og demontering av givere.
Rapportering av måleresultater inngår også i prosessen.
Mengden måles som antall målte peler. Enhet: stk
Omfatter arbeider med kontroll av krumning i henhold til den spesielle beskrivelsen.
Mengden måles som antall kontrollerte peler. Enhet: stk
Omfatter materialer og arbeider samt dokumentasjon forbundet med prøvebelastning av stålpel.
Prøvebelastning utføres som angitt i den spesielle beskrivelsen.
Mengden måles som antall prøvebelastede peler. Enhet: stk
Omfatter uforutsett ventetid for pelerigg som skyldes byggherren oppad begrenset til 8 timer per dag. Stopp av arbeidet som entreprenøren mener betinger ventetid, varsles byggherren omgående. Rimelig påregnelig ventetid på grunn av byggherrens kontrollarbeid, inspeksjoner og målinger skal være innarbeidet i de enkelte prosesser.
Uforutsett ventetid skal attesteres av byggherren.
Mengden måles som medgått ventetid. Enhet: time
Omfatter kostnader for drift av pelerigg med tilhørende mannskap. Prosessen kommer til anvendelse etter avtale om ekstraarbeider og ved spesielle forhold som ikke dekkes av andre prosesser.
Driftstid for rigg skal attesteres av byggherren.
Mengden måles som medgått driftstid. Enhet: time
Byggherrens samtykke skal foreligge før arbeidene med kapping av peler og utførelse av pelehode/fundament påbegynnes.
Omfatter kapping av stålpeler, samt eventuell levering og montering av pelehode i henhold til den spesielle beskrivelsen.
Mengden måles som prosjektert antall peler. Enhet: stk
Omfatter materialer og arbeider ved utførelse av konstruksjonsdeler av betong. For arbeidene gjelder NS-EN 1990+NA, NS-EN 1992+NA, NS-EN 13670+NA og NS-EN 206+NA samt standarder og publikasjoner referert til i disse, i den utstrekning det ikke er angitt avvikende bestemmelser i de etterfølgende prosessene.
Arbeidet utføres i samsvar med reglene som gjelder i den utførelsesklassen som er spesifisert i henhold til NS-EN 13670+NA.
Arbeidene skal utføres innen de geometriske toleranser som er knyttet til byggverkets sikkerhet og bestandighet, og dessuten innenfor de geometriske toleranser som er knyttet til byggverkets bruksegenskaper og utseende. De tillatte avvik skal dekke tilfeldige variasjoner ved utførelsen og skal ikke utnyttes systematisk. Arbeider skal utføres med henblikk på å oppnå de nominelle mål som er gitt i produksjonsunderlaget. Uavhengig av toleranser skal det legges vekt på at byggverket gir et tiltalende estetisk inntrykk. Det er således viktig at synlige deler som for eksempel overbygningen har en jevn linjeføring uten knekk og svanker, og at søyler står i lodd. Synlige betongoverflater skal være ensartede uten markerte hull, grater, knaster eller utstående spiker og de skal være uten skjemmende skjolder og fargenyanser forårsaket av for eksempel opphold i støpingen, ujevn påføring av forskalingsolje, mangelfull isolasjon mot kulde etc. Misfarging fra rustvann og ujevn kalkutfelling ved eksponering for regnvær kort tid etter forskalingsriv skal søkes unngått.
Gjeldende geometriske toleranser er angitt i tabell 84-1. Videre gjelder i tillegg Toleranseklasse 1 angitt i NS-EN 13670:2009+NA:2010 punkt 10.4 Figur 2 og punkt 10.5 Figur 3, samt Vedlegg G, Figur G.3 a, b og d, G.5 b og G.6 b, c og d.
Overflatetoleransene angir tillatte lokale avvik på en overflate i forhold til en basislinje eller en basisflate. Ved måling anvendes rettholt med knaster av lik høyde i hver ende og målekile. De angitte maksimale overflateavvik er å forstå som maksimalt tillatt avvik fra referanselinjen mellom rettholtens fotpunkter. Rettholten kan legges i vilkårlig retning, men det skal tas hensyn til tilsiktet krumning av overflaten ved målingen.
De geometriske toleransene inkluderer ikke elastiske deformasjoner eller effekter av svinn og kryp hos den permanente konstruksjonen. Hvor det nedenfor er angitt geometriske toleranser både som absolutt og relativt krav (mm og %), gjelder det strengeste av de to kravene. Sammensatt byggtoleranse angir de yttergrenser på byggeplassen som et punkt, en linje eller en overflate skal befinne seg innenfor. Dette innebærer at hvert enkelt avvik, for eksempel utsettingsavvik, dimensjonsavvik, monteringsavvik etc. skal holde seg innenfor det angitte tillatte avvik, og at disse ikke får addere seg slik at det sammensatte avviket blir større enn tillatt.
For karakteristiske linjer i byggverkets lengderetning og for overkant ferdig brudekke skal i tillegg avviket fra riktig høydeforskjell mellom to vilkårlige punkter i avstand mindre enn 20 meter, ikke overstige verdiene i tabell 84-1.
Hvor konstruksjonstypen og/eller byggemåten krever strengere geometriske toleranser (for eksempel til sammensatt byggtoleranse for prefabrikkerte elementer), er det entreprenørens ansvar å skjerpe nøyaktigheten slik at de ulike konstruksjonsdelene passer sammen.
Toleranseklasse for de enkelte konstruksjonsdeler er gitt i tabell 84-2. Hvis ikke annet er angitt i den spesielle beskrivelsen, skal nøyaktighetsklasse B være gjeldende.
Før arbeidene starter skal entreprenøren utarbeide en mal/disposisjon for intern systematisk kontroll som han skal gjennomføre og dokumentere i henhold til NS-EN 13670+NA. Malen utfylles med konkrete kontrollplaner og sjekklister tilpasset arbeidenes art, størrelse og utførelsesklasse etter hvert som de enkelte fasene i arbeidet forberedes. Malen og de detaljerte kontrollplanene forelegges byggherren for uttalelse.
Dokumentasjon av så vel entreprenørens interne systematiske kontroll som betongleverandørens samsvarskontroll skal sammenstilles og forelegges byggherren månedlig dersom ikke annet avtales.
Byggherren har rett til å foreta kontroll og prøving i tillegg for egen regning, og vil stå for kontroll i byggherrens regi i henhold til Nasjonalt tillegg til NS-EN 13670+NA. Prøver av betongens trykkfasthet utført som en del av byggherrens kontroll vurderes etter reglene for identitetsprøving i NS-EN 206+NA.
Omfatter arbeider forbundet med konstruktiv utforming, bestemmelse av laster og lastkombinasjoner, analyse, dimensjonering og tegning av stillas og avstivinger som har bærende eller støttende virkning på byggverket eller deler av byggverket i byggetida. Omfatter også fundamenter med tilhørende fundamentering. Laster som forutsettes påført de permanente konstruksjonsdelene skal beregnes og forelegges byggherren for uttalelse.
Begrensninger ved støpearbeider over offentlig veg er angitt i håndbok N400 Bruprosjektering punkt 1.1.3.3.
Der håndbok N400 Bruprosjektering kapittel 2 krever at Vegdirektoratet skal kontrollere og godkjenne reis, skal krav til dokumentasjon være i henhold til håndbok N400 Bruprosjektering kapittel 1.
Dokumentasjonen forelegges byggherren for uttalelse før utførelse. For reis som skal kontrolleres i Vegdirektoratet er tidsfrist angitt i den spesielle beskrivelsen.
Det er angitt i den spesielle beskrivelsen hvilke typer stillas og avstivninger som er forutsatt i forbindelse med prosjekteringen. Typene deles inn i
- bærende stillas reist direkte fra bakken for bruoverbygning eller for dragere, rigler, utkragere og lignende
- frittbærende stillas for bruoverbygning eller for dragere, rigler, utkragere og lignende
- fritt frambyggvogner
- avstivende stillasoppbygg for vertikale og skrå konstruksjonsdeler (pilarer, søyler, tårn og lignende)
- avstiving av byggverket i byggetida
- midlertidige understøttelser, hjelpesøyler
Krav til gjennomkjøringsåpninger, begrensing i bruk av mellomstøtter, krav til fri høyde og bredde samt eventuelle krav til tillatt deformasjon under belastning er angitt i den spesielle beskrivelsen. Krav til fri høyde skal tilfredsstilles også ved full belastning.
Dersom entreprenøren ønsker å benytte annen type stillas enn forutsatt, for eksempel frittbærende stillas istedenfor stillas reist fra bakken, skal dette avtales med byggherren. Nødvendig omprosjektering, nye overhøyder og lignende skal tas hensyn til.
Stillas og avstivinger skal prosjekteres i samsvar med gjeldende Norsk Standard for de materialer som benyttes, samt etter regler fra Arbeidstilsynet.
Stillas og avstivinger skal planlegges for de laster de blir utsatt for (egenlast, nyttelast, naturlast, korttidslast, betongtrykk og så videre), og med så stor stivhet i alle retninger at de angitte geometriske toleransene for ferdig konstruksjon oppfylles. Stillas skal kunne justeres. Stillas og konstruksjon for høydejustering skal være slik konstruert at den statiske virkemåten klart framgår, og slik at deformasjonene kan beregnes. Stillas og avstivinger skal kunne frigjøres fra konstruksjonen langsomt, uten støt eller slag.
Fundamenteringen skal dimensjoneres og utføres ut fra forutsatte laster og virkelige grunnforhold, og i samsvar med eventuelle retningslinjer/opplysninger gitt i den spesielle beskrivelsen. Det vises spesielt til faren for setninger på grunn av mangelfull komprimering, utvasking av materialer under stillasfundament, telehiv og tining av frosne løsmasser og skader på rør eller andre konstruksjoner i grunnen.
Stillaset skal ha så stor bredde at det kan anordnes gangbane som det kan arbeides fra på begge sider av brudekket.
Dersom byggemetoden fører til ekstra belastninger eller behov for avstiving, tilleggsarmering eller dimensjonsøkning, skal dette avtales med byggherren.
Frittbærende stillas skal være dimensjonert for vekten av hele tverrsnittet i overbygningen.
Stillas for betongdelen av samvirkekonstruksjoner skal ikke senkes og samvirke etableres før betongen har nådd 70 % av foreskreven fasthet.
For fritt frambyggvogner er forutsetningene for oppbyggingen og driften det vil si seksjonslengde, utstøpings- og oppspenningsprosedyre angitt i den spesielle beskrivelsen. Behovet for fast stillas for første seksjon skal vurderes. Vogna skal kunne etterjusteres slik at hele egenlasten bæres av vogna, også når deler av en seksjon tillates støpt for seg.
Når det benyttes fritt frambyggvogner, skal det for hvert stadium i byggeperioden påvises at betongtverrsnittet kan bære de aktuelle laster med den armeringen som er oppspent. Usymmetrisk utbygging tillates ikke. Ved symmetrisk utbygging fra hovedsøyler skal seksjonslengde og utstøpingsprosedyre velges slik at verken søylen eller overbygningen får strekkspenninger større enn 1 MPa på grunn av midlertidig skjev belastning i byggetilstanden. Kapasitetsberegningen skal baseres på den fastheten betongen har når lastene påføres konstruksjonen. Overhøydeberegningen skal baseres på en avtalt utførelsesplan. Detaljplaner forelegges byggherren for uttalelse i god tid før utførelsen, og med opplysninger om laster (vognvekt, vekt av materialer og utstyr som lagres i vogna og lignede), tidsforløp og lignende.
Fritt frambyggvogner skal være forsynt med overbygg (vegger og tak). Overbyggets (vogninnkledningens) styrke og konstruksjon skal dimensjoneres.
Dokumentasjon av kontroll av prosjektering forelegges byggherren før montering påbegynnes.
Kostnaden angis som rund sum. Enhet: RS
Omfatter materialer og arbeider forbundet med oppsetting, vedlikehold, drifts- og flyttekostnader som ikke er med i forskalingsprosessene samt provisorier og fjerning av spesielle stillas og avstivinger i henhold til prosjektert løsning, inklusive fundamenter og fundamentering. Stillas regnes opp til forskaling for de respektive konstruksjonselementer.
Nødvendige arbeids- og adkomststillas skal være inkludert i prisen for vedkommende arbeid, eventuelt i riggprosessene.
Provisoriske veger og bruer dekkes av hovedprosess 1.
Stillas og avstivinger skal utføres i samsvar med gjeldende Norsk Standard for de materialer som benyttes, samt etter regler fra Arbeidstilsynet.
Stillas og avstivinger skal bli stående og oppta krefter og hindre deformasjoner inntil konstruksjonen/konstruksjonsdelen selv kan oppta disse belastningene uten å få skader. Vedrørende stabilitet for konstruksjonen og spesielle konstruksjonsdeler i byggetilstanden vises det til den spesielle beskrivelsen.
Dokumentasjon av kontroll av utførelsen forelegges byggherren før støp.
Deformasjoner i reis/understøttelse og setninger for stillasfundamenter ved belastning skal måles og sammenlignes med beregnede/forutsatte verdier. Resultater med vurdering forelegges byggherren. Det skal tas hensyn til setninger, nedbøyninger og så videre, slik at toleransekravene for ferdig betongkonstruksjon overholdes.
Kostnaden angis som rund sum. Enhet: RS
Omfatter levering, tilrigging, vedlikehold og nedrigging av det antall fritt frambyggvogner som er nødvendig for å overholde de angitte tidsfrister. Provisorisk overbygg inngår i prosessen. Drift/flytting av fritt frambyggvogner medtas i enhetsprisen for forskaling. Kostnad for eventuelt fast stillas for første støpeseksjon og ekstrakostnader i forbindelse med sammenkoplingsseksjonen i sidefelt og hovedfelt, medtas i denne prosessen. Ombygging/modifisering av fritt frambyggforskaling for tilpasning til endring i steg- eller bruplatetykkelse inngår i prosess 84.2514.
Overbygget på fritt frambyggvogner skal være ferdig tilrigget og i funksjon fra og med første frambyggseksjon, slik at forskaling, armering, betongstøp og lignende kan foregå inne i overbygget uansett værforhold. Overbygget skal ikke flyttes før betongen er utstøpt og har fått den nødvendige herdning.
Overbygget skal ha tette vegger og tak, men det kan tilpasses driftsopplegget for eksempel ved anordning av nødvendige luker i tak, åpninger i vegger og lignede slik at transport av materialer, utstøping av betong og lignende kan utføres med minst mulige hindringer. Overbygget skal ikke flyttes for å lette disse arbeidene.
For å unngå skjeve belastninger og uforutsette nedbøyninger på fritt frambyggvogner må spesielt vekt av materialer og utstyr lagret i og nær vogna ikke avvike vesentlig fra det avtalte. Det må påregnes at armering for neste støpeavsnitt må mellomlagres nær en søyle. Under justering av vognen, skal det tas hensyn til kragarmens geometri og posisjon på måletidspunktet. Vognene skal demonteres og fjernes så snart kragarmene er fullført.
For utførelse av sammenkoplingsseksjonene i sidefelt og hovedfelt skal
- den fritt frambyggvogna som benyttes ha utstyr for jekking slik at kragarmene flukter i alle plan langs bruaksen
- de to kragarmene forbindes stivt med hverandre, for eksempel ved at vogna er stivt forbundet med begge endeseksjoner eller ved montering av skråstag, slik at systemet ikke deformeres under utstøping
- vogna være dimensjonert for å oppta alle opptredende laster i herdeperioden (for eksempel vindlast, temperaturvariasjoner og lignende)
Kostnaden angis som rund sum. Enhet: RS
Omfatter levering, lagring, montering, drift, flytting, vedlikehold og nedrigging av provisorisk overbygg (telt), for å bedre arbeidsforholdene og beskytte mot ugunstige værforhold. Eventuelle forsterkninger av reis/understøttelse som måtte være nødvendige skal være inkludert i prosessen. Ved bruk av fritt frambyggvogner er provisorisk overbygg inkludert i prosess 84.13.
Overbygget skal være tilrigget og i funksjon uansett værforhold når arbeidene tar til. Overbygget skal ha tette vegger og tak og være tilpasset driftsopplegget for eksempel med hensyn til luker og åpninger for materialtransport, støping og lignende. Vann skal dreneres bort fra overbyggets yttervegger.
Før overbygget monteres skal planer forelegges byggherren for uttalelse.
Kostnaden angis som rund sum. Enhet: RS
Omfatter levering og lagring av provisorisk overbygg (telting).
Omfatter montasje, drift, flytting, vedlikehold og nedrigging av provisorisk overbygg.
Mengden måles som utført areal som overbygges. Enhet: m2
Omfatter levering, oppsetting og riving av forskaling med nødvendige understøttelser, avstivinger og avstøttinger, avsteng, utsparinger, avfasinger, behandling av staghull etc. Omfatter forskaling med den geometri som er vist på tegningene.
Med hensyn til fordelingen av omfang mellom prosessene under 84.2 gjelder følgende:
- Prosessene under 84.21-84.24 samt 84.27 omfatter det totale forskalingsarealet, med unntak av arealene som inngår i prosessene 84.243, 84.245, 84.2512, 84.263, 84.264, 84.265 og 84.266.
- Ekstra ulemper og arbeider utover selve forskalingsarealet ved de konstruksjonsdetaljene og de utførelsesdetaljene som det er angitt egne prosesser for under 84.25 og 84.26 inngår i de nevnte prosessene 84.25 og 84.26.
- Ulemper og arbeider ved andre detaljer vist på tegningene, men som det ikke er angitt tilleggsprosess for under 84.25 eller 84.26, regnes inkludert i prosessene 84.21-84.24 samt 84.27 og deres underliggende prosesser.
Stillaser, avstivinger og understøttelser som er nødvendige for å utføre forskalings-, armerings- og støpearbeidene, men som ikke er dekket av egne prosesser under 84.1 skal regnes inkludert i forskalingsprosessene.
Avstiving av herdnede konstruksjonsdeler fram til sammenkobling/stabil konstruksjon inngår i prosess 84.1.
Dersom byggherren tillater entreprenøren å benytte støpeskjøter utover det som er beskrevet/vist i planene, skal alle kostnader ved disse regnes å være inkludert i de øvrige forskalingsprisene.
Glideforskaling skal ikke benyttes uten at dette er forutsatt i produksjonsunderlaget eller blir akseptert av byggherren. Glidestøp skal planlegges, utføres og kontrolleres som beskrevet i Norsk Betongforenings Publikasjon 25.
Metallforskaling og forskaling av annet godt varmeledende materiale skal i den kalde årstiden være varmeisolert tilsvarende minst 15 mm finér. Ekspandert polystyren (EPS) tillates ikke som forskalingshud. Strekkmetall tillates ikke benyttet i overdekningssonen.
Med hensyn til restriksjoner på gjenbruk av forskalingsmaterialer vises det til den spesielle beskrivelsen.
Forskalingen skal utføres med nødvendig overhøyde. Det skal tas hensyn til ujevn setning eller forskyvning som følge av støpeskjøtenes plassering og deformasjoner i stillasene, inkludert deres fundamenter.
Når forskalingen til spennbetongkonstruksjoner ikke kan rives før oppspenning, skal forskalingen utføres slik at den ikke hindrer de formendringer som det forutsettes at betongen får under oppspenning.
Utstående hjørner avfases med ca 20 mm trekantlekt.
Ved støpeskjøter i synlige flater skal støpefugen så vidt mulig legges parallelt med skjøtene i forskalingshuden. Ved horisontale støpeskjøter skal det legges en lekt inntil forskalingen. Før ny støping begynner, tas lekten bort, slik at det som måtte bli synlig av støpeskjøten kun blir en rett strek på betongoverflaten.
Ved støpeskjøter skal forskalingen utformes slik at sementslam og mørtel ikke siver inn på den seksjonen som allerede er støpt. Forskalingsstag plasseres nær inntil støpeskjøten og trekkes godt til slik at støpetrykket ikke fører til lekkasjer. Krav til begrensninger i last påført støpt del er angitt i den spesielle beskrivelsen.
Rengjøring
Før støping skal forskaling og støpeskjøter være fri for smuss, rester av jernbindertråd og andre fremmedlegemer. I nødvendig grad skal det lages luker i lavpunkter for fjerning av forurensningene.
Avstiving av forskaling
Innbyrdes avstiving av forskalingsvegger foretas med stag ført gjennom rør av plast eller betong. For synlige overflater skal stag og lignende plasseres i et regelmessig mønster. Stagene med konuser skal fjernes når forskalingen rives. Staghull skal plugges igjen med grå, sol- og værbestandige plastplugger fra utsiden. Synlige landkar- og støttemurvegger etc. plugges dessuten igjen med vanntette plugger på jordsiden.
For konstruksjonsdeler som er forutsatt å være tette mot ensidig vanntrykk (for eksempel senkekasser), skal det benyttes stag med vanntetting.
Trematerialer tillates ikke brukt til innbyrdes avstiving (avstandsholdere) mellom forskalingsvegger. Trematerialer tillates ikke innstøpt i betong.
Staghull i brudekker skal støpes igjen. Etter fjerning av fôringsrøret for stag gjenstøpes hullet i full lengde. I overdekningssonen i overkant dekke benyttes epoksylim for liming av fersk betong/mørtel til herdnet betong.
Riving av forskaling
Entreprenøren skal på grunnlag av trykkfasthetsprøvning, temperaturmålinger eller på annen måte forvisse seg om at betongen har oppnådd tilstrekkelig trykkfasthet og konstruksjonsdelen tilstrekkelig stivhet før forskalingen løsnes. De ugunstigste steder i konstruksjonen legges til grunn for vurderingen.
All forskaling skal rives.
Mengden måles som prosjektert areal berøringsflate med betong. Ved profilert eller mønstret betongoverflate regnes arealet av berøringsflatens projiserte flate. Fratrekk i flatemålet gjøres ikke for åpninger mindre enn 0,5 m2. Enhet: m2
Omfatter plan forskaling og forskaling sammensatt av plane elementer, samt buet forskaling med krumningsradius større eller lik 200 m.
Arbeidet regnes som utført over vann dersom forskalingen i sin helhet befinner seg over vannspeilet eller i tørrlagt byggegrop, se prosess 81 a).
Materialer til forskalingshud skal være rene, uskadde, skarpkantede og jevntykke lemmer. Lemmer skal være av samme type og materiale. Samme flate forskales enten bare med nye lemmer eller med brukte lemmer med omtrent samme antall gangers gjenbruk.
Lemmene settes i regelmessig mønster.
Det skal benyttes rene, uskadde, skarpkantede og jevntykke justerte bord med ens bredde.
Samme flate skal forskales enten bare med brukte eller bare med nye materialer. Forskaling for gjenbruk, eksempelvis fritt frambyggforskaling og klatreforskaling for søyler/tårn, kan utføres med nye materialer, (som er "brukte" i fortsettelsen).
For langstrakte konstruksjonsdeler (for eksempel søyler, bjelker, overbygning) skal bordretningen være i konstruksjonselementenes hovedretning. For vegger skal bordretningen være som angitt i den spesielle beskrivelsen. Bordene legges med den ru siden mot betongen. Skjøter av bord skal fordeles jevnt utover flaten.
Fordypning i betongoverflaten dannes med høvlede, avfasede lekter med god slipp ved avforskaling, eller med bord av ulik tykkelse, se den spesielle beskrivelsen.
Bordene/lektene legges i regelmessig mønster i samsvar med den spesielle beskrivelsen.
Skjøter, anslutning mot kanter og hjørner etc., utføres i samsvar med den spesielle beskrivelsen.
Omfatter forskaling inkludert tilleggsmaterialer og tilleggsarbeider som ensidig veggforskaling medfører blant annet med hensyn til avstempling og forankring.
Med ensidig forskaling menes forskaling hvor betongtrykket ikke balanseres av et tilsvarende betongtrykk på en motstående forskalingsflate, men må overføres med spesielle stag forankret i berg, herdnet betong, tørrmur etc., eller med spesielle støttekonstruksjoner.
Arbeidet regnes som utført over vann dersom forskalingen i sin helhet befinner seg over vannspeilet eller i tørrlagt byggegrop, se prosess 81a).
Som prosess 84.212.
Som prosess 84.213.
Som prosess 84.214.
Som prosess 84.215.
Omfatter enkeltkrum forskaling inkludert tilleggsmaterialer og tilleggsarbeider (for eksempel spesialtilvirkning av forskalingsmaterialer, spesialsaging av bueskiver).
Buet forskaling regnes som enkeltkrum når forskalingshuden har en krumningsradius mindre enn 200 m. Hvis buet forskaling tillates utført som mangekant av forskalingselementer, regnes denne som plan forskaling.
Arbeidet regnes som utført over vann dersom forskalingen i sin helhet befinner seg over vannspeilet eller i tørrlagt byggegrop, se prosess 81 a).
Som prosess 84.212.
Som prosess 84.213.
Som prosess 84.214.
Som prosess 84.215.
Det vises til den spesielle beskrivelsen.
Det vises til den spesielle beskrivelsen.
Omfatter materialer og arbeider forbundet med utførelse av forskaling som ikke skal rives, men bli stående igjen i konstruksjonen.
Det er angitt i den spesielle beskrivelsen hvorvidt det kan benyttes ordinære forskalingsmaterialer (lemmer eller bord) eller om det skal benyttes råte- eller korrosjonssikre materialer, for eksempel trykkimpregnerte bord, glassfiberarmert plast eller glassfiberarmerte sementplater (GRC), rustfritt stål eller lignende.
Det skal benyttes en formbar oppskummet trekantprofil med tette kryssbundne celler for eksempel av typen etylen-vinyl-acetat copolymer, med servicetemperatur ±50 ºC og densitet > 45 kg/m3.
Profilen skal ikke overdekkes med asfaltmembran.
Omfatter levering, tilforming og montering av lette materialer eller elementer som forskaling av varige hulrom i konstruksjonen, samt forankring og skjøting av disse.
Type materiale/type sparerør i henhold til den spesielle beskrivelsen.
Lette materialer legges tett, uten mellomrom. Sparerør skal være tette og ha en stivhet som hindrer ukontrollerte deformasjoner. Spesielt må skjøtene utføres nøyaktig. På grunn av oppdrift under utstøpingen må materialene/sparerørene forankres godt. Hulrom og sparerør skal ha drenering i lavpunktene.
Hulrommets plassering skal ikke noe sted avvike fra teoretisk plassering med mer enn 2 % av betongens tverrsnittsdimensjon på vedkommende sted. Største tillatte avvik er 20 mm.
Mengden regnes som løpemeter hulrom per type og tverrsnittsutforming. Enhet: m
Omfatter materialer og arbeider til forskaling av spalter med spaltebredde som angitt i den spesielle beskrivelsen. Omfatter også fjerning av forskalingsmaterialet. Detaljer i forbindelse med fuger i betong inngår i prosess 84.85.
Spalten skal forskales med materiale som har tilstrekkelig styrke og stivhet til å tåle støpetrykket og trykket fra armeringsstoler.
Det skal påsees at armeringen får riktig overdekning til spaltematerialet, og at armeringsstoler, armeringsjern etc. ikke trykkes inn i spaltematerialet.
Materialet i spalten skal fjernes på en slik måte og med slike midler at ingen konstruksjonsdeler skades i kvalitet eller utseende.
Spaltebredden skal ikke avvike med mer enn 10 % fra prosjektert spaltebredde, maksimalt tillatt avvik er 10 mm.
Mengden måles som prosjektert areal av spalten, målt i spaltens plan. Enhet: m2
Omfatter levering og montering av prefabrikkerte rør som forskaling (betong utstøpt enten på innsiden eller utsiden).
Rør for installasjoner inngår i prosess 84.86 og 87.5.
Materialkvaliteter er angitt i den spesielle beskrivelsen.
Mengden måles i løpemeter rør per type, dimensjon og tverrsnittsutforming. Enhet: m
Omfatter materialer og arbeider til framstilling og montering av forskaling med prefabrikkerte betongelementer.
Materialkvaliteter er angitt i den spesielle beskrivelsen.
Omfatter materialer og arbeider med drenerende duk på forskalingshud.
Det skal benyttes duk som har dokumentert dreneringseffekt, og som kan fjernes uten å skade betongen.
Duken skal spennes opp eller limes på forskalingen slik at den ikke danner folder etc. under utstøping. Med mindre det er dokumentert med den aktuelle betongsammensetningen at effekten ikke blir svekket ved flere gangers gjenbruk, tillates samme duk benyttet kun 2 ganger (1 gang gjenbruk).
Omfatter de tillegg som de angitte konstruksjonsdetaljene betinger, det vil si både direkte kostnader til utførelse av detaljene og indirekte kostnader ved eventuell driftsforsinkelse, tilpassing av øvrig forskaling etc. Forskalingsarealet regnes med i den forskalingsprosessen hvor konstruksjonsdetaljen inngår.
Mengden måles som prosjektert antall vouter. Enhet: stk
Omfatter vouter for forankring av spennarmering på ikke-forskalte flater, for eksempel i overkant bunnplate for kassetverrsnitt. Voutenes forskalingsareal inngår i prosessen.
Mengden måles som prosjektert antall vouter. Enhet: stk
Omfatter vouter med plassering og dimensjoner som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert lengde av vouter. Enhet: m
Omfatter tillegg for ombygging/modifikasjon av en fritt frambyggforskaling underveis i frambygget, som følge av skarpe eller gradvise endringer i steg- eller bruplatetykkelse.
Med hensyn til antall endringer av henholdsvis stegtykkelse og bruplatetykkelse samt plassering av endringen(e), vises det til den spesielle beskrivelsen.
Mengden måles som antall endringer. Enhet: stk
Mengden måles som prosjektert antall konsoller. Enhet: stk
Mengden måles som prosjektert lengde. Enhet: m
Med slisser menes langstrakte fordypninger i en betongoverflate.
Mengden måles som prosjektert lengde. Enhet: m
Mengden måles som prosjektert lengde. Enhet: m
Mengden måles som prosjektert antall tverrbærere. Enhet: stk
Med pilastre menes søyler som står inntil og støpes monolittisk sammen med en vegg.
Mengden måles som prosjektert lengde. Enhet: m
Omfatter tillegg for forskaling av langsgående kanter som nærmere spesifisert.
Kanten skal forskales og støpes etter at bærekonstruksjonen er herdnet, stillaset revet og innmålingene av brudekket (prosess 84.453) forelagt byggherren for uttalelse.
Kanter er å betrakte som "karakteristiske linjer i byggverkets lengderetning".
Mengden måles som prosjektert lengde. Enhet: m
Omfatter tillegg for dryppneser i henhold til den spesielle beskrivelsen.
Mengden måles som prosjektert lengde. Enhet: m
Omfatter tilpasning av forskaling mot berg eller andre uregelmessige flater over vannspeilet eller i tørrlagt byggegrop, se prosess 81 a).
Mengden måles som prosjektert lengde. Enhet: m
Omfatter tilpasning av forskaling mot berg eller andre uregelmessige flater i eller under vannspeilet, se prosess 81 a).
Forskalingen skal være tett mot berg eller fast grunn.
Mengden måles som prosjektert lengde. Enhet: m
Omfatter materialer og arbeider i forbindelse med forskaling av prosjekterte støpeskjøter med gjennomgående armering, inkludert avstiving av utstikkende armering, riving av forskaling, rengjøring av støpeskjøten for trefliser, sementslam etc.
Eventuell påføring av epoksylim i støpeskjøten inngår i prosess 84.81, skjøtearmeringskassetter inngår i prosess 84.342.
Armeringens plassering i og retning fra støpeskjøten skal sikres, slik at armeringsoverdekningen blir som beskrevet også i neste støpeavsnitt.
Mengden måles som prosjektert areal forskalt støpeskjøt med gjennomgående armering. Enhet: m2
Omfatter materialer og arbeider med forskaling av støpeskjøter med fortanning og gjennomgående armering, avstiving av utstikkende armering, riving av forskaling, rengjøring av støpeskjøt for trefliser, sementslam etc. Eventuell påføring av epoksylim i støpeskjøten inngår i prosess 84.81.
Fortanningen skal ikke gå helt ut til betongflaten på tverrsnittets yttersider, slik at de der blir synlige.
Mengden måles som prosjektert areal av berøringsflatens projiserte flate (betongtverrsnittets høyde x bredde). Enhet: m2
Omfatter materialer og arbeid til utførelse av utsparinger av nærmere angitte dimensjoner. Inkluderer både forskalingsarealet til utsparingen og de ulemper utsparingen medfører ellers.
Til forskaling av sirkulære utsparinger med diameter under 200 mm som skal støpes igjen, skal det benyttes tynnvegget spiralfalset stålrør som fjernes før gjenstøping av utsparingen.
Mengden måles som prosjektert antall utsparinger. Enhet: stk
Mengden måles som prosjektert antall forankringer i utsparingene. Enhet: stk
Omfatter materialer og arbeid til utførelse av gjerdestolpeutsparinger med dimensjoner og plassering som angitt den spesielle beskrivelsen. Inkluderer både forskalingsarealet, drenering av utsparingene og de ulemper utsparingene medfører ellers.
Mengden måles som prosjektert antall. Enhet: stk
Omfatter materialer og arbeider i forbindelse med oppsetting og riving av forskaling med geometri og dimensjoner samt type angitt i den spesielle beskrivelsen, under vann. Alle konstruksjonsdetaljer og utførelsesdetaljer, så som krumning, avstiving av ensidig forskaling etc. regnes inkludert i prosessen. Tilpasning til forskaling mot bunn inngår i prosess 84.262.
Forskalingen regnes som utført under vann dersom den befinner seg under vannspeilet og byggegropa ikke er forutsatt tørrlagt, se prosess 81 a).
Med hensyn til vanndybder, stedlige forhold etc. vises det til den spesielle beskrivelsen.
Overløp anordnes like over vannlinjen for å slippe ut den vannmengde som etter hvert fortrenges av betongen. For øvrig skal forskalingen være tett slik at fersk eller nystøpt betong ikke vaskes ut.
Omfatter slakkarmering og spennarmering i betongkonstruksjoner. Omfatter levering, kapping, bøying, montering og binding av armering, inkludert hjelpemidler så som monteringsstenger, avstandsholdere, bindetråd, armeringsstoler etc. til ferdig bundet armering. Inkluderer tilpassing av armering ved gjennomføringer, rør, innstøpningsgods, berg og lignende.
Forankringer i berg og jord samt bergbolter inngår i prosess 83.7. Dybler av glatt stål inngår i prosess 84.85. Boring og faststøping av dybler og skjøtejern inngår i prosess 88.2245. Innstøpningsgods inngår i prosess 84.86. Jordingspunkter for korrosjonsundersøkelser inngår i prosess 87.6.
Bestemmelsene nedenfor gjelder for prosessene 84.31- 84.35.
Kamstål skal være av teknisk klasse B500NC i samsvar med NS 3576-3. Dokumentasjon av at stålet er av spesifisert kvalitet og at valseverket er sertifisert av et akkreditert teknisk kontrollorgan for leveranse av B500NC etter NS 3576-3, forelegges byggherren før noen armering monteres i permanente konstruksjonsdeler.
Generelt gjelder bestemmelsene i Statens vegvesens rapport 388 Sikring av overdekning for armering som minimumskrav, dersom ikke annet er angitt i det etterfølgende.
Armering skal bøyes med bruk av dor i samsvar med reglene i NS-EN 1992-1-1+NA. Armering som skal rettes eller ombøyes skal ikke ha lavere temperatur enn 0 °C. Armering med diameter 16 mm eller større skal ikke rettes eller ombøyes.
Om ikke annet er angitt, skal skjøting utføres med omfar. Ved overgang mellom konstruksjonsdeler (for eksempel fra fundament til søyle) skal skjøtarmeringen plasseres slik at toleransekravene for begge konstruksjonsdelene overholdes. Skjøtearmeringen sikres spesielt slik at den ikke forskyves ved utstøpingen av betong.
Med unntak av prefabrikkerte armeringskurver for konstruksjonsdeler utstøpt i vann og for utstøpte stålrørspeler og borede peler tillates sveising for montering og avstiving av armeringen (heftsveising) bare utført dersom risikoen for utmattingsbrudd er vurdert og etter avtale med byggherren i hvert enkelt tilfelle. Sveiseplassering og -utforming skal planlegges av entreprenøren, og utførelsen skal være i samsvar med kravene i NS-EN 13670+NA.
Tillatte avvik som gjelder for kapping og bøying av armering er
- bøyemål, l <= 1000 mm: ± 5 mm
- bøyemål, 1000 < l < 2000 mm: ± 10 mm
- bøyemål, l >= 2000 mm: ± 15 mm
- utjevningsmål (for fri ende): ± 25 mm
Utjevningsmålet er den frie enden av en armeringsstang som skal oppta den akkumulerte summen av de opptredende kappe- og bøyemålavvik.
Den ferdig innstøpte armeringens betongoverdekning skal være som angitt på armeringstegningene, og innenfor de oppgitte toleranser.
Som toleranse for omfaringsskjøter gjelder reglene i NS-EN 13670:2009+NA:2010 Figur 4c.
Mengden måles som netto mengde konstruktiv armering etter bøyelister på grunnlag av nominelle vekter, uten tillegg for kapp og spill, men inkludert nødvendige omfaringsskjøter. Monteringsstenger, armeringsstoler, avstandsholdere og andre hjelpemidler skal regnes inkludert i armeringsprisen. Det samme gjelder ekstra armeringsskjøter og -stenger som entreprenøren ønsker å anvende av praktiske grunner. Enhet: tonn
Omfatter ferdig bundet armering av kamstål med teknisk klasse B500NC i henhold til NS 3576-3, og stangdiameter som angitt. Lengdetillegg utover 12 m stanglengde inngår i prosess 84.351.
Som prosess 84.3. Nominelle vekter etter NS 3576-3. Enhet: tonn
Omfatter ferdig bundet armering av rustfritt kamstål, og med stangdiameter som angitt. Lengdetillegg inngår i prosess 84.351.
Armeringens geometriske og mekaniske egenskaper skal tilfredsstille kravene til teknisk klasse B500NCR i NS 3576-5 og ha en PRE-verdi større enn 20.
Omfatter levering og montering av krympestrømpe på armering.
Mengden måles som prosjektert antall krympestrømper. Enhet: stk
Omfatter levering av fiber, iblanding av fiber i betong samt indirekte kostnader ved endringer i betongsammensetning. Mengde og type fiber er angitt i den spesielle beskrivelsen.
Mengden måles som vekt av fiber. Enhet: kg
Omfatter ferdig bundet armering av sveiset armeringsnett og/eller sammensveisede armeringsenheter.
Krav til sveisede regulære armeringsnett utover teknisk klasse B500NA i henhold til NS 3576-4 er angitt i den spesielle beskrivelsen. Til spesialnett og sammensveisede armeringsenheter benyttes kamstål B500NC i henhold til NS 3576-3.
Som prosess 84.3. Mengden måles på grunnlag av teoretiske vekter. Enhet: tonn
Omfatter levering og montering av mekaniske skjøte- og forankringsenheter for slakkarmering i henhold til den spesielle beskrivelsen.
Mengden måles som prosjektert antall skjøte- og forankringsenheter. Enhet: stk
Omfatter ferdig monterte muffeskjøter for armering med diameter og omfang som gitt i den spesielle beskrivelsen.
Muffeskjøter skal tilfredsstille kravene i ISO 15835 til kategori FS1 med følgende modifikasjoner:
1. Muffeskjøtene skal ha dokumentert bruddkapasitet som er 30 % høyere enn den nominelle flytekapasiteten til den armeringen den skal skjøte, det vil si 1,3·ReH.
2. Ved løpende produksjonskontroll skal det dokumenteres at bruddet enten skjer i armeringsstangen eller, hvis bruddet skjer i muffeskjøten, at bruddkraften var 30 % høyere enn armeringens nominelle flytekraft.
Slipp-testen skal gjennomføres etter alternativ (option) 2).
Muffeskjøten kan være utført som en enkel muffe uten preparering av armeringen som skal skjøtes eller som en muffe som krever preparering av stangendene (for eksempel gjenging) eller som stenger som leveres ferdig med utvendige og innvendige gjenger som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert antall muffeskjøter. Enhet: stk. Der armeringen inngår som en integrert del av muffeskjøten skal armeringen grupperes etter lengde i den spesielle beskrivelsen.
Omfatter kassetter med skjøtearmering som bøyes ut etter støp og med type og omfang som gitt i den spesielle beskrivelsen.
Mengden måles som prosjektert lengde av kassetter. Enhet: m
Omfatter armering med mekanisk endeforankring og med diameter og omfang som gitt i den spesielle beskrivelsen. Omfatter også armeringsstangen når forankringsenheten leveres ferdig festet til stangen eller stangen er preparert for montasje av forankringsenheten.
Endeforankringen skal ha dokumentert kapasitet i henhold til ISO 15698 for kategori B3. Produksjonen skal være underlagt et sertifisert system for kvalitetssikring.
Armeringen skal ha forankringshode i én eller begge ender og hodeform som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert antall forankringsenheter. Der armeringen inngår som en integrert del av forankringsenheten skal armeringen grupperes etter lengde i den spesielle beskrivelsen. Enhet: stk.
Omfatter tilleggskostnader forbundet med nærmere spesifiserte spesialleveranser eller -utførelser i forbindelse med slakkarmering.
Sveisede spesialnett inngår i prosess 84.33. Spesielle skjøteenheter inngår i prosess 84.34.
Omfatter tillegg til grunnprisen som følge av levering/montering av armeringsjern med lengde over 12 m.
Omfatter tilleggskostnader forbundet med plassering av armering på foreskreven måte under vann.
Armeringen regnes som utført under vann dersom den plasseres under vannspeilet og byggegrop ikke er forutsatt tørrlagt, se prosess 81a).
Armeringen skal så vidt mulig monteres i enheter (armeringskurver) på land. Enhetene skal avstives i alle plan for å hindre forskyvning og deformasjon av enheten. Armeringskurver skal lages av sveisbart stål. Armeringssammenbindingen forutsettes utført ved heftsveising i samsvar med betingelsene angitt i prosess 84.3 c).
Omfatter levering og montering av spennarmering i konstruksjonen, inkludert nødvendig tilbehør. Det henvises til NS-EN 13670:2009+NA:2010, kapittel 7 og Norsk Betongforenings Publikasjon 14 kapittel 1-10.
Spennarmeringsstenger og spesielle spennståltyper inngår i prosess 84.37. Forankringer i jord og berg inngår i prosess 83.7.
Det henvises til NS-EN 13670:2009+NA:2010, kapittel 7 og Norsk Betongforenings Publikasjon 14 kapittel 1-10 med tillegg av kravene i det etterfølgende.
Valgt spennsystem med nødvendig dokumentasjon forelegges byggherren minimum 20 arbeidsdager før tidspunkt for oversendelse av arbeidstegninger.
Utførelsen skal være i henhold til NS-EN 13670:2009+NA:2010, kapittel 7 og Norsk Betongforenings Publikasjon 14 kapittel 1-10.
Entreprenøren skal i samarbeid med spennstålleverandøren utarbeide detaljert beskrivelse av forankringer, skjøtekoblinger etc.
Full oppspenning skal ikke foretas før betongen har fått en prøvefasthet på minst 70 % av den foreskrevne karakteristiske 28 døgns fasthet, dog minst 39 MPa (terningfasthet). Dersom kravet til minimum oppspenningsfasthet for det aktuelle spennsystemet er høyere enn forannevnte krav, skal spennsystemets krevde oppspenningsfasthet tilfredsstilles. Trinnvis oppspenning kan normalt tillates etter avtale med byggherren. Kravet til fasthet ved oppspenning skal være tilfredsstilt i forhold til oppspenningsgrad. Kabler skal uansett betongfasthet ikke spennes fullt opp tidligere enn 48 timer etter at spennenheten er innstøpt.
Betongens fasthet skal kontrolleres på ugunstigste sted for herdning og i tillegg like bak forankringsplatene.
De angitte kravene til betongfasthet gjelder for hele støpeavsnittet.
Dokumentasjon skal leveres fortløpende og være som angitt i Norsk Betongforenings Publikasjon 14 kapittel 1-10.
Mengden måles som:
Enhet: mMN (meter Mega Newton)
Omfatter levering og montering av spennarmering inkludert kabelkanal med lufteslanger og drenering.
Omfatter levering og montering av forankringer der spennarmeringen skal spennes opp.
Mengden måles som prosjektert antall forankringer. Enhet: stk
Omfatter levering og montering av forankringer der oppspenning av armeringen ikke skal foretas.
Mengden måles som prosjektert antall forankringer. Enhet: stk
Omfatter levering og montering av spennarmeringsskjøter inkludert nødvendig tilpassing av forskaling og slakkarmering etc.
Mengden måles som prosjektert antall skjøtekoplinger. Enhet: stk
Omfatter levering og montering av spennarmeringsskjøter slik at koblingen kan bevege seg under oppspenning. Inkluderer nødvendig tilpassing av slakkarmering etc.
Mengden måles som prosjektert antall skjøtekoplinger. Enhet: stk
Omfatter levering og montering av ekstra kabelkanaler (reserve) med forankringer, lufteslanger og drenering. Lengde av kabelkanal er angitt i den spesielle beskrivelsen. Injisering inngår i prosess 84.364.
Mengden måles som prosjektert antall ekstra kabelkanaler. Enhet: stk
Omfatter oppspenning av spennarmering.
Mengden måles som prosjektert antall oppspenninger. Dersom entreprenøren velger oppspenning i flere trinn enn prosjektert (for eksempel som følge av restriksjoner på full oppspenning ved lav betongalder), skal kostnadene ved dette regnes inkludert i enhetsprisen. Enhet: stk
Mengden måles som prosjektert antall oppspenninger. Enhet: stk
Oppspenningen skal skje som angitt i produksjonsunderlaget.
Mengden måles som prosjektert antall oppspenninger (antall kabler multiplisert med antall trinn per kabel, det vil si antall ganger jekken monteres). Enhet: stk
Omfatter tiltak for midlertidig frost- og korrosjonsbeskyttelse.
Frost- og korrosjonsbeskyttelsen skal tilfredsstille spesifikasjonene gitt i Norsk Betongforenings Publikasjon 14.
Mengden måles som prosjektert antall kabler. Enhet: stk
Omfatter materialer og arbeider til injisering av spennkabelkanal, inkludert nødvendige for- og etterarbeider.
Injiseringsmassen skal være sementbasert og tilfredsstille spesifikasjonene gitt i Norsk Betongforenings Publikasjon 14. Innen konstruksjonen belastes skal injiseringsmassen ha oppnådd tilstrekkelig fasthet.
Forankringer som skal korrosjonsbeskyttes ved betongpåstøp skal før injisering være forsynt med injiseringskopp med utlufting. Injiseringskoppen monteres med mutter på gjengestenger som stikker ca 100 mm ut, som ekstra skjøtarmering til påstøpen. Injisering av oppspente kabler i fritt frambyggbruer skal, om ikke annet avtales, skje senest for hver 30 m overbygning til hver side.
Mengden måles som summen av prosjektert lengde mellom låseankerne for hver enkelt kabel. Enhet: m
Omfatter materialer og arbeider for kappestøp eller gjenstøping av utsparing for forankring.
Beskyttelsen utføres som beskrevet i Norsk Betongforenings Publikasjon 14. Det påsees at det er montert gjengestenger i de gjengede hullene for montasje av injiseringskoppen, se prosess 84.364.
Mengden måles som prosjektert antall korrosjonsbeskyttede forankringer. Enheter: stk
Omfatter levering og utstøping av betong, inkludert overflatebearbeiding, herdetiltak og beskyttelse mot skader på grunn av værforhold (ugunstig høy eller lav lufttemperatur, frost, vind, nedbør, solstråling, strålingstap mot klar himmel etc.). Krav til beskyttelse gjelder under transport, mellomlagring, utstøping og avretting fram til forskalingen kan rives og konstruksjonen kan oppta forutsatte laster, eller spesielle herdetiltak beskrevet under prosess 84.5 er i funksjon. Vanlige vinterforanstaltninger for å hindre frostskader og tiltak for å sikre tilfredsstillende herding i samsvar med NS-EN 13670+NA er således blant de tiltak som er inkludert, likeledes kostnader ved forskyvning av støpetidspunkt til tid med gunstigere værforhold.
For prosess 84.41 og prosess 84.42 omfattes også avtrekking og tetting av betongoverflater til samsvar med kravene til armeringsoverdekning.
Betongstøp regnes utført over vann dersom arbeidet utføres over vannspeilet eller i tørrlagt byggegrop, se prosess 81 a).
Liming med epoksy i støpeskjøter inngår i prosess 84.81.
Bestemmelsene i NS-EN 206+NA gjelder med mindre annet framgår av spesifikasjonene i det etterfølgende. Betong SV-Standard og SV-Kjemisk skal være i samsvar med bestandighetsklasse MF40, unntaksvis M40. MF40 tillates alltid benyttet selv om kun M40 er krevet. SV-Lavvarme skal være i samsvar med MF45.
Betong etter disse spesifikasjonene er "egenskapsdefinert betong" i henhold til NS-EN 206+NA. Endring av spesifikasjonene etter metodene "Ekvivalente betongegenskaper" eller «Ekvivalente egenskaper for kombinasjoner» fra entreprenørens eller betongleverandørens side tillates ikke.
Delmaterialer
Sement
Sement skal være i henhold til NS-EN 197-1 og av styrkeklasse 42,5 eller 52,5. Sement skal være godkjent som produkt. Det gis ikke generell godkjenning for sementtyper/sementklasser. Spesifikke sementprodukter eller spesifikke bindemiddelkombinasjoner skal være typegodkjent av Vegdirektoratet.
Tillatelse til bruk av sement som har til hensikt å gi økt hydratasjonsvarme eller høyere tidligfasthet (tidligere benevnt RR) skal innhentes i hvert enkelt tilfelle.
Tilsetningsmaterialer
Silikastøv skal være i henhold til NS-EN 13263-1:2005+A1:2009 klasse 1.
Flygeaske tilsatt som separat delmateriale i betongblanderen skal være i henhold til NS-EN 450-1:2012 klasse A. For flygeaske og silikastøv som det ikke finnes erfaring med i Norge skal egenskapene for betong med det aktuelle tilsetningsmaterialet i kombinasjon med den aktuelle sementen dokumenteres. Egnethet for den aktuelle anvendelsen skal være demonstrert før flygeasken/silikastøvet tillates anvendt.
Andre industrielt framstilte eller bearbeidede materialer i pulverform, herunder andre pozzolane eller latent hydrauliske materialer enn silikastøv og flygeaske, tillates ikke benyttet som separat tilsatt delmateriale uten skriftlig aksept fra byggherren.
Tilsetningsstoffer
Tilsetningsstoffer skal være i henhold til NS-EN 934-2. Vannreduserende/plastiserende og/eller superplastiserende tilsetningsstoff skal benyttes i all betong. Andre tilsetningsstoffer enn luftinnførende, luftdempende, plastiserende/vannreduserende, superplastiserende, stabiliserende eller retarderende stoffer kan ikke benyttes uten at de er spesifisert av byggherren eller etter samtykke i hvert enkelt tilfelle.
Tilsetningsstoff skal velges med henblikk på god støpelighet, tilstrekkelig varighet av støpeligheten og stabilitet av luftporene. Den valgte kombinasjonen av tilsetningsstoffer skal være testet med den aktuelle sementen med hensyn på luftutvikling og nødvendig blandetid for full effekt. Kombinasjonen skal gi et finfordelt luftporesystem som gir betongen god frostbestandighet, og som er stabilt under transport og utstøping fram til betongen har størknet. Doseringen av plastiserende tilsetningsstoff skal være tilstrekkelig til å dispergere finstoffer, men ikke så høy at betongen viser separasjonstendens eller at betongens komprimerbarhet, varighet av støpelighet eller tendens til opprissing/plastisk svinn blir negativt påvirket. Doseringen av P-stoff (lignosulfonat med 40 % tørrstoff) skal ikke overstige 0,8 % av sementvekten. Om nødvendig skal utvikling av betongsammensetningen inkludere fullskala prøveblandinger og prøvestøp med alternative tilsetningsstoffprodukter, kombinasjoner og doseringer, for valg av gunstigste alternativ.
Tilslag
Dersom ikke tilslag dannet ved en industriell prosess er spesifisert benyttet, skal tilslag være naturlig tilslag ifølge NS-EN 12620+NA av tette og mekanisk sterke bergarter. Tilslaget som benyttes skal ha jevn kvalitet. Til betong av bestandighetsklasse M45 eller bedre, tillates ikke brukt resirkulert eller gjenvunnet tilslag.
Sjøgrabbet tilslag tillates ikke benyttet.
I tillegg til de obligatoriske krav som stilles i NS-EN 206+NA og NS-EN 12620+NA skal tilslaget være i samsvar med
- flisighetsindeks for grovt tilslag: Kategori Fl 20
- finstoffinnhold, grovt tilslag: Kategori f1,5
- finstoffinnhold, naturlig gradert 0/8 mm tilslag: Kategori f10
- motstand mot knusing (Los Angeles verdi) for grovt tilslag: Kategori LA35, for spesifisert fasthetsklasse > B45: Kategori LA30
- korndensitet: Krav til betongens densitet skal oppfylles
- vannabsorpsjon, tilslag < 8 mm: maksimum 1,5 %
- vannabsorpsjon, tilslag > 8 mm: maksimum 1,2 %
- motstand mot frysing og tining for grovt tilslag: Frostbestandig
- kloridinnhold: Maksimum 0,01 %
- syreløselig sulfat: Kategori AS 0,2
- kismineraler: Forekomst av magnetkis i tilslaget skal undersøkes ved hjelp av DTA (differensialtermisk analyse) og rapporteres. Ved påvist magnetkis skal totalt innhold av svovel ikke overstige grenseverdien gitt i NS-EN 12620+NA, det vil si 0,1 %.
- forurensninger som påvirker størkning og herding:
- maksimal reduksjon av 28 dagers trykkfasthet: 5 %
- maksimal endring av størkningstid: 30 minutter
Toleranser for deklarerte typiske graderinger/verdier for fint tilslag og for naturlig gradert 0/8 mm
Ved spesifisert krav til den herdnede betongens E-modul i den spesielle beskrivelsen, skal det velges tilslag med slik styrke og stivhet at dette kravet oppfylles. Samsvar med spesifiserte krav skal dokumenteres ved prøving av betongen som er forutsatt anvendt i prosjektet.
Tilslagets største nominelle kornstørrelse Dmaks skal velges ut fra armeringstetthet og andre hindringer for utstøpingen, men skal ikke være mindre enn 16 mm eller større enn den minste av angitt Dupper og 32 mm.
Blandevann
Blandevann skal være i henhold til NS-EN 1008. Resirkulert vaskevann fra betongproduksjonen kan benyttes dersom det påvises at det ikke påvirker fersk eller herdnet betongs egenskaper negativt. Sjøvann eller brakkvann tillates ikke brukt verken som blandevann eller til fuktig herding av betong. Ved bruk av alkaliereaktivt tilslag skal alkalibidraget fra vaskevann dokumenteres og tas med i beregningen av total alkalimengde, se Norsk Betongforenings Publikasjon 21.
Betongsammensetning
Generelt
Materialsammensetningen skal være slik at spesifisert fasthetsklasse for betongen blir oppfylt i henhold til kriteriene angitt i NS-EN 206+NA, og dessuten i samsvar med de kravene som gjelder for den betongspesifikasjon som er angitt. Betongkvaliteten benevnes for eksempel B45 SV-Standard. Betongspesifikasjon skal være som angitt i produksjonsunderlaget.
Betong skal proporsjoneres etter anerkjente betongteknologiske prinsipper
Ekstra flygeaske tilsatt som separat delmateriale på blandeverk aksepteres. Ekstra slagg tilsatt som separat delmateriale på blandeverk aksepteres ikke.
Betongens masseforhold beregnes som m = v/(c + Sigma k · p), hvor
k-verdier ved beregning av masseforhold:
For sement regnes virkningsfaktoren lik 1,0. Dette gjelder også sementer med innhold av slagg, flygeaske, kalksteinsmel etc.
For silikastøv regnes k = 2,0.
For flygeaske tilsatt som separat delmateriale ved blanding av betong regnes k = 0,7
I spesifikasjonene nedenfor er totalt flygeaskeinnhold (flygeaske i sementen + tilsatt flygeaske) og silikainnhold angitt som % av total bindemiddelmengde (sementklinker + totalt flygeaskeinnhold +slagg i sementen + silika) i masseprosent.
Betongens effektive bindemiddelinnhold er: Sement + (k·silika) + (k·flyveaske).
SV-Standard
Alternativ 1:
For godkjent sementprodukt av type CEM I eller flygeaskebasert sement av type CEM II gjelder flygeaskeinnhold 14 - 30 % og silikastøvinnhold 3 - 5 %.
Alternativ 2:
For godkjent sementprodukt av type slaggsement CEM II eller CEM III gjelder silikastøvinnhold 3 - 5 %.
Bestandighetsklasse MF40, øvre grenseverdi for masseforhold 0,40. Effektiv bindemiddelmengde skal minst være 350 kg/m3.
SV-Kjemisk
Alternativ 1:
For godkjent sementprodukt av type CEM I gjelder flygeaskeinnhold 20 - 25 % og silikastøvinnhold 8 - 11 %.
Alternativ 2:
For godkjent sementprodukt av type flygeaskebasert sement CEM II gjelder flygeaskeinnhold 14 - 25 % og silikastøvinnhold 8 - 11 %.
Alternativ 3:
For godkjent sementprodukt av type slaggsement CEM II eller CEM III gjelder slagginnhold minimum 14 % og silikastøvinnhold 8 - 11 %.
Tilslag til betong SV-Kjemisk skal være uten innhold av kalkstein eller kalkfiller. Bestandighetsklasse MF40, øvre grenseverdi for masseforhold 0,40. Effektiv bindemiddelmengde skal minst være 350 kg/m3.
SV-Lavvarme
SV-Lavvarme skal være av bestandighetsklasse MF45, med øvre grenseverdi for masseforhold 0,45. Effektiv bindemiddelmengde skal minst være 310 kg/m3. Betongsammensetningens temperaturøkning i ei herdekasse skal dokumenteres.
For lavvarmebetongens sammensetning gjelder følgende forutsetninger:
Spesifisert karakteristisk trykkfasthet skal være oppnådd seinest ved 56 døgn alder. Dersom samsvar med spesifisert karakteristisk fasthet påvises ved høyere alder enn 28 døgn, skal forholdet mellom 28 og 56 døgn trykkfasthet være dokumentert. Betongfastheten skal kontrolleres og produksjonen styres på grunnlag av 28 døgn trykkfasthet. Denne styringsfastheten skal kartlegges før produksjon settes i gang.
Bindemiddelsammensetning forelegges byggherren for uttalelse. Dette forutsetter at betongen har egnede bruksegenskaper og at betongens temperaturstigning på grunn av hydratasjonsvarmen fram til minimum 7 døgn er dokumentert.
Dokumentasjon av SV-Lavvarme:
Herdetemperaturen skal logges ved måling med temperaturføler innstøpt i senter av en herdekasse, utstøpt med den aktuelle betongen. Betongen komprimeres med stavvibrator. Mål på betongprøvestykket skal være 1 m x 1 m x 1 m. Kassa skal være isolert innvendig med 100 mm ekstrudert polystyren (XPS) på alle sider, også underside og overside. Forskalingen skal være av kryssfiner minimum tykkelse 15 mm. På toppen av herdekassa skal det også legges en plate av kryssfiner som sikres med fastspikring eller med lodd. Herdekassa overtrekkes til slutt med presenning som festes i bunn for beskyttelse mot vind. Er herdekassa plassert innendørs kan presenning sløyfes. Parallelt med registrering av temperaturen i senter av herdekassa skal også lufttemperaturen registreres.
Temperaturregistreringen startes rett etter at utstøpingen er ferdig og XPS + kryssfinerplate på oversiden er montert. Temperaturregistreringene med tid/dato/klokke skal gjøres med automatisk logging. Loggefrekvensen skal være minimum 1 per 15 minutter.
Krav og forutsetninger ved herdekasseforsøk:
For Tsnitt = 20 °C skal temperaturøkningen (Delta T) i herdekassa være <= 35 °C.
For Tsnitt forskjellig fra 20 °C justeres kravet til Delta T i henhold til tabell 84.4-1, det vil si 1 °C justering av kravet til Delta T for hver 5. °C endring i Tsnitt.
Rapport:
Resultatene skal rapporteres til byggherren hvor betongsammensetning (er-verdier) og resultatet fra loggingen med tall og figur hvor temperaturregistreringene mot tid framgår.
Densitet
Bruk av betong med avformingsdensitet under 2300 kg/m3 eller over 2500 kg/m3, skal avtales med byggherren av hensyn til lastforutsetningene for konstruksjonen. Betongens sammensetning (inkludert luftinnhold) og densitet forelegges byggherren som grunnlag for å gi tillatelse. Begrensningene med hensyn til betongdensitet innebærer at ikke alle tilslag definert som naturlig tilslag i NS-EN 206+NA kan tillates benyttet i alle tilfeller.
Kloridinnhold
Kloridinnholdet skal ikke overstige kloridklasse Cl 0,10. Dette gjelder for sementlim, mørtel og betong uansett armeringsgrad/armeringstype.
Betongegenskaper
Støpelighet
Betong som viser separasjon eller har dårlig støpelighet skal ikke utstøpes i konstruksjonen.
Med unntak av tilsiktede konsistensvariasjoner på grunn av spesielle utstøpingsforhold, eksempelvis tett armering eller overflate med vesentlig fall, skal betongens konsistens ved levering holdes mest mulig konstant innenfor en og samme støp. Toleranse for synkmål ± 20 mm. Ved spesielt vanskelig utstøpning kan det benyttes maksimal kornstørrelse ned til 16 mm, eller betongen kan gjøres bløtere ved hjelp av superplastiserende tilsetningsstoff. I spesielle tilfeller kan det for en mindre andel av et støpeavsnitt eventuelt benyttes inntil 25 % redusert steinmengde etter avtale med byggherren.
Bruk av selvkomprimerende betong, se Norsk Betongforenings Publikasjon 29, skal avtales med byggherren. Betongsammensetningen skal dokumenteres ved prøveblanding og egenskapskontroll slik at betongen er så robust proporsjonert at den kan tåle normale variasjoner i delmaterialer og oppmåling (for eksempel ved vanninnhold lik betongsammensetningens verdi ± 2,5 %). Betongsammensetningen skal fortsatt oppfylle fastlagte kriterier, uten å separere eller miste flyteevnen. Det skal etableres tilfredsstillende mottakssystem med kompetent vurdering og kontroll av betongegenskapene på byggeplassen. Om ikke andre kriterier er fastlagt eller avtalt med byggherren, skal betongen oppfylle krav til både synkutbredelse og utflytingstid (t500) i henhold til NS-EN 206:2013+NA:2014, synkutbredelsesklasse SF1- SF3 og viskositetsklasse VS2. Betongen skal være uten synlig vannutskillelse eller slamlag i utflytingsfronten. t500 >= 2 sekunder.
Frostbestandighet
Betong til konstruksjonsdeler som utsettes for frysing/tining i fuktig tilstand skal tilsettes luftinnførende tilsetningsstoff. Likeledes alle konstruksjonsdeler som utsettes for tinesalt eller saltsprut og saltføyke.
Dersom betongens frostbestandighet ikke dokumenteres på annen måte akseptert av byggherren, skal doseringen av luftinnførende tilsetningsstoff være slik at luftporevolumet målt i den ferske betongen umiddelbart før utstøping (etter eventuell pumping) er
Betongframstilling
Blandeanlegg
Blandeanlegget skal være overvåket og sertifisert av et akkreditert teknisk kontrollorgan i henhold til NS-EN 206+NA. Dersom bruk av blanderier med krevd sertifisering medfører uforsvarlig lang transporttid eller andre åpenbare risikoer for kvaliteten, kan byggherren for særlig små prosjekter gi tillatelse til bruk av blandeanlegg uten slik sertifisering. Det skal i så fall organiseres produksjonsopplegg og tiltak for å dokumentere at kvalitetskrav overholdes. Kontinuerlig blander tillates ikke.
Produsenten skal ha egnet laboratorium som er innredet og drevet slik at prøving kan foregå i samsvar med gjeldende norske standarder og beskrevne prøvingsmetoder.
For hver enkelt blanding skal innveiingen av delmaterialer styres ved blandeanleggets styresystem, slik at blandingsforhold og masseforhold er i samsvar med betongsammensetningen innenfor gjeldende toleranser. Data for kontroll av betongens sammensetning skal kunne framlegges ved forespørsel, se NS-EN 206:2013+NA:2014 punkt NA.9.3.
Blande- og transportkapasiteten skal være tilstrekkelig til at konstruksjonsdelene med sikkerhet kan utstøpes med forutsatt støpehastighet, og uten utilsiktede støpeskjøter eller skjemmende streker i overflaten der støpefronten har ligget i ro. Vesentlige pauser i leveransen utover de avtalte skal ikke forekomme.
Forhåndsdokumentasjon
Før betongarbeidene starter skal dokumentasjon av betongprodusentens innledende prøving i henhold til NS-EN 206+NA være overlevert byggherren. Utarbeidelse av ny betongsammensetning ved ekstrapolasjon av trykkfasthet, masseforhold eller lignende aksepteres ikke. Dersom det ikke eksisterer erfaringsdata fra de siste 6 månedene for spredning i betongkvaliteten ved de aktuelle betongproduksjonsforholdene og den aktuelle betongproporsjonering, skal det ikke antas lavere verdi for fasthetsmarginen fcm - fck enn 9 MPa (terningfasthet) ved kontrollalderen for karakteristisk fasthet når betongproduksjonen skal starte, se NS-EN 206:2013+NA:2014, punkt A5.
Betongsammensetningens egnethet skal verifiseres ved fullskala blanding(er) med den aktuelle blandemaskinen og med den transporttid som vil være aktuell. Endringen i konsistens og luftinnhold ved transporten til byggeplassen skal dokumenteres. Byggherren skal varsles for å kunne observere prøvingen. Resultatene av prøvingen, deriblant betongens egenskaper i fersk tilstand samt entreprenørens vurdering av bruksegenskapene, meddeles byggherren. Dokumentasjon av aktuelle betongsammensetningers samsvar med spesifiserte krav skal forelegges byggherren for uttalelse før støping av permanente konstruksjoner kan starte.
Dersom det foreligger erfaringer fra de siste 6 månedene for bruk av betong framstilt med samme sammensetning, delmaterialer og blandeutstyr til tilsvarende konstruksjoner, og med tilsvarende transportlengde, kan alternativt dokumentasjon for denne betongen forelegges byggherren.
Endringer av betongsammensetning
Byggherren skal alltid holdes orientert om hvilke delmaterialer (tilsetningsstoffer inkludert) og hvilken betongsammensetning som benyttes. Skifte av ett eller flere delmaterialer betinger ny innledende prøving som forelegges byggherren før skiftet iverksettes. Mindre justeringer av tilsetningsstoff-doseringene for å holde jevn konsistens og/eller luftinnhold anses ikke som endring av betongsammensetning. Justering av konsistens ved endring av pastavolum tillates ikke.
Betongutførelsen skal være i samsvar med NS-EN 13670+NA, supplert med spesifikasjonene i det etterfølgende. Betongarbeidene skal planlegges, ledes og gjennomføres fagmessig og med hensyntagen til den aktuelle betongens egenskaper i fersk og herdnende fase, og til de aktuelle værforhold. Under utførelse av betongstøp skal alltid en produksjonsleder eller en stedfortreder være til stede.
Tilrigging og støpeplaner
Både betongarbeidene generelt og hver enkelt støp skal planlegges og forberedes med så stor støpe- og komprimeringskapasitet at utstøpingen kan utføres med sikker margin. Ved bestilling av betong skal entreprenøren foruten de grunnleggende krav spesifisere de tilleggsegenskaper for den ferske betongen som er nødvendige på grunn av utførelsesmetoden. Støpeplaner skal inkludere reserveutstyr (normalt også reserveblanderi) eller andre planlagte tiltak dersom noe utstyr skulle svikte. Utstøping skal ikke starte før tilrigging og forberedelser er fullført. Byggherren skal holdes orientert om når støp skal utføres.
Utstøping
Før støping starter skal formen og støpeskjøter være ren for fremmedlegemer (sagflis, trebiter, avklippet bindetråd, snø og is etc.).
Støpeutførelsen skal være tilpasset konstruksjonens tendens til opprissing på grunn av for eksempel deformasjoner i forskalingen og setninger i reis, samt betongens risstendens på grunn av for eksempel siging og plastisk setning, slik at skader unngås. Stigehastigheten ved støping av vegger og søyler skal være så stor at kaldskjøter eller skjemmende striper i lagskjøtene unngås, men så lav at det ikke oppstår setningsriss. Alternativt kan vegger/søyler revibreres i de øverste 1 til 2 meter etter at betongen har satt seg, for å unngå setningsriss. Ved tverrsnittsoverganger skal det tas støpepause av varighet bestemt av den utstøpte betongens konsistenstap, eller det skal revibreres for å unngå setningsriss. Endelig komprimering og overflatebearbeiding av frie (uforskalte) overflater skal gjøres på et så sent tidspunkt at betongen har unnagjort sin plastiske setning.
Ved støping fra større høyder skal det sikres at betongen kan falle fritt uten å separere ved slag mot for eksempel armering. Ved oppstart av støp fra større høyder, skal betongen føres ned gjennom strømpe, støperør, pumpeslange eller lignende, slik at separasjon og steinreir unngås. Ved trang eller hellende forskaling skal betongen føres ned i strømpe eller rør. I tykke plater, vegger og høye bjelker skal betongen legges ut i horisontale, jevntykke lag av tykkelse tilpasset konstruksjonens geometri og betongens komprimerbarhet. Groing av betong på armeringen skal fjernes etter hvert ved kosting. All betong (unntatt selvkomprimerende betong) skal komprimeres ved systematisk vibrering umiddelbart etter at den er plassert i formen. Det skal legges spesiell vekt på komprimeringen mot støpeskjøter og i lagskjøter. Komprimering med stavvibrator skal utføres også der overflaten avrettes med vibrobrygge. Betong utstøpt mot herdnet betong i vertikale støpeskjøter skal revibreres tidligst ½ time etter utstøping. Betongen skal håndteres på en slik måte at skadelig separasjon unngås.
Ved bruk av selvkomprimerende betong skal separasjonsfaren spesielt iakttas, se utførelsesreglene for slik betong angitt i Norsk Betongforenings Publikasjon 29. Ved mottakskontrollen skal betongens separasjonstendens vurderes ved observasjon av mørtelrand og steinoppbygging i senter ved målingen av synkutbredelse. Det skal ikke benyttes betong som har tydelig mørtelrand og/eller steinopphoping i senter. Støp med selvkomprimerende betong skal planlegges spesielt ut fra de betongegenskaper og utførelsesregler som gjelder for slik betong. Entreprenøren skal utføre prøvestøp med selvkomprimerende betong for å dokumentere betongegenskaper og resultater.
Konstruksjoner som blir utsatt for tilsøling av betong eller sementvann skal være tildekket under støpearbeidet, eller de skal rengjøres umiddelbart etterpå.
Støpeskjøter
Herdnet betong og skjøtejern i støpeskjøter skal rengjøres for forurensninger, løst materiale og annet som kan redusere vedheften før det støpes inntil. Når det støpes, skal den flaten det støpes mot være uten fritt vann og den bør være tørr.
Beskyttelse av utstøpt betong
Nystøpt betong skal beskyttes mot skadelige påvirkninger som nedbør, kulde, uttørking etc. Spesielt gjøres det oppmerksom på faren for frostskader og/eller opprissing ved avkjøling av utildekket overflate av tykke dekker og fundamenter, og risikoen for opprissing på grunn av rask avkjøling ved tidlig forskalingsriv.
Ved støp hvor det er fare for frostskader på nystøpt betong nær støpeskjøter, skal det gjennomføres isolerings-/oppvarmingstiltak for å unngå frost i fersk/ung betong, og det skal påvises ved hjelp av temperaturmålinger at betongen får den nødvendige herdetemperatur, slik at forutsatt fasthet ved avforskaling, oppspenning etc. blir oppnådd.
Utstøpt betong skal ikke utsettes for vibrasjoner (på grunn av sprengning, peleramming, komprimering etc.) før betongen har oppnådd tilstrekkelig fasthet til å unngå skader.
Det skal treffes tiltak slik at oljesøl og andre forurensninger ikke forekommer på den herdede betongen.
Etterarbeider
Støpesår/steinreir skal meisles rene inn til tett betong og utbedres fagmessig i samsvar med utarbeidede prosedyrer. Utbedringene foretas snarest, slik at reparasjon og underbetong kan herdne sammen. Hvis nødvendig settes det i verk tiltak for å gjøre seg uavhengig av værforholdene ved utførelse og herding av reparasjonen.
På synlige betongoverflater skal grater og knaster fjernes. På alle flater skal utstående spiker fjernes umiddelbart etter riving av forskalingen.
Risstyper som skyldes utførelsen og anses skadelige skal utbedres. Disse er
- gjennomgående vannførende riss uansett rissvidde
- riss inn til og på langs av armeringsjern uansett rissvidde
- riss på tvers inn til armeringen med åpning over 0,35 mm i betongoverflaten
Fasthetsprøver skal bestå av minst 2 prøvestykker støpt fra samme prøveuttak og testet ved samme alder. Luftinnholdet kontrolleres alltid på prøve uttatt for utstøping av fasthetsprøver.
Vurdering av kontrollresultater
Hvert enkelt kontrollresultat skal vurderes så snart det foreligger med hensyn til samsvar med spesifiserte krav, kassasjon av betongen eller korreksjon av produksjonen.
Samsvarskontroll
Ved start av produksjon med en betongsammensetning det ikke foreligger erfaringer med fra de siste 6 måneder skal samsvarskontrollen starte med 3 prøver av de første 50 m3, og deretter følge reglene for "innledende produksjon".
Resultater fra samsvarskontrollen stilles opp separat for hver betongspesifikasjon/fasthetsklasse. SV-betongene skal ikke inngå i noen betongfamilie hvor det ikke er krav til luft- og ikke krav til silikainnhold. Sammenstillingen skal medfølges av en vurdering av om resultatene er tilfredsstillende eller om de betinger korreksjon.
For betong med krav til luftinnhold skal betongens luftinnhold kontrolleres hver støpedag når støping starter, og etter endring av L-stoffdoseringen. Videre skal luftinnholdet kontrolleres med en hyppighet minst hver påbegynte 50 m3 og minst hver 3. time. Luftinnholdet regnes som stabilt når 3 påfølgende lass ligger innenfor angitt krav.
Dersom målt luftinnhold faller utenfor kravet skal luftinnholdet korrigeres og deretter kontrolleres på de 3 påfølgende lassene. Forventet endring i luftinnhold til byggeplass skal være kjent og overlevert byggherren før oppstart av betongarbeidene. Dersom det er påvist og dokumentert at eventuell endring av luftinnholdet i betongen er kjent og korrigert fra produksjonsstedet til leveringsstedet, kan samsvarskontrollen utføres på produksjonsstedet.
Identitetsprøving
Utover bestemmelser gitt i NS-EN 13670+NA gjelder: For spesielt påkjente konstruksjonsdeler som angitt i den spesielle beskrivelsen, skal fastheten bestemmes ved identitetsprøver på byggeplass med tre normerte prøver per støpeavsnitt, dog begrenset til én prøve per 30 m3.
Dersom luftinnholdet endres utover gitte krav ved transporten til byggeplassen skal prøvingshyppigheten for luftinnhold være slik at 3 påfølgende lass ligger innenfor gitte krav. Deretter skal luftinnholdet måles for minst hver påbegynte 50 m3 og minst hver 3. time. Dersom betongen pumpes, skal prøver tas etter pumping der det er mulig.
Konsistens (synkmål, utbredelsesmål etc.) måles ved behov for å kontrollere støpelighet og/eller støpelighetstap. Ved bruk av selvkomprimerende betong måles alltid synkutbredelse og utflytingstid ved start av støp.
I den kalde årstiden og ved spesielt varmt vær måles den ferske betongens temperatur på byggeplassen med minst samme hyppighet som luftinnhold.
Masseforhold, samsvar for betongsammensetning
For hver påbegynte 2000 m3 skal det settes opp en oversikt over oppmålingsnøyaktighet/samsvar for betongsammensetning og oppnådd masseforhold ut fra blandeanleggets innveiingsdata og målinger av fukt i tilslag. Hver oversikt skal omfatte minst 20 sett innveiingsdata.
Masseforhold beregnes på grunnlag av målte verdier for tilslagets vannabsorpsjon.
For hver påbegynte 2000 m3 skal masseforholdet bestemt ut fra blandeanleggets innveiingsdata verifiseres på byggeplass med minst 3 stykk uavhengige målinger etter håndbok R211 Feltundersøkelser. Enkeltprøver for kontroll skal være representative prøver av forskjellige betonglass/satser. Masseforholdet bestemt ut fra innveiingsdata og ved verifiseringsmetoden skal sammenholdes og kommenteres.
Dersom innveiingsdata og/eller masseforhold ikke samsvarer med betongsammensetningen, skal årsaken til avviket fastlegges og korrigering gjennomføres.
Betongen skal tilfredsstille krav til maksimalt klimagassutslipp i henhold til Norsk Betongforenings Publikasjon 37, henholdsvis 320 kg/m3 for fasthetsklasse B35, 330 kg/m3 for fasthetsklasse B45 og 340 kg/m3 for fasthetsklasse B55. Kravet gjelder ikke for selvkomprimerende betong og betong med behov for tidlig fasthetsoppnåelse.
Mengden måles som netto prosjektert volum etter tegninger uten fratrekk for volumet av armering, kabelkanaler og innstøpningsgods. Svinn som følge av at blandemaskin, transportutstyr etc. ikke lar seg tømme fullstendig skal innkalkuleres i enhetsprisene. Hvor det skal støpes mot berg og bergets overflatenivå før sprengning ikke er som antatt, beregnes volumet i henhold til tegninger med korrigert nivå for underkant fundament. Det gis ikke tillegg for større betongmasser på grunn av unøyaktig graving eller sprengning. Dersom det er prosjektert forskaling med uregelmessig overflate (for eksempel spunt, profilering etc.) inngår all betong til forskalingens berøring i prosjektert volum. Enhet: m3
Omfatter levering og utstøping av avrettingsstøp på løsmasser.
Betongkvalitet minst B30 M60 etter NS-EN 206+NA.
Betongavrettingen skal utføres på hele fundamentets berøringsflate og minimum 150 mm utenfor denne. Tykkelsen skal ingen steder være mindre enn 50 mm.
Avrettingsnøyaktigheten skal være slik at kravene til overdekning for armering i fundamentet med sikkerhet oppfylles.
Mengden måles som netto prosjektert areal, inkludert arealet inntil 150 mm utenfor fundamentets berøringsflate. Enhet: m2
Krav til bestandighetsklasse gjelder ikke for ballastbetong. Kloridklasse Cl 0,10 gjelder.
Bestemmelser i NS-EN 206+NA og Norsk Betongforenings Publikasjon 22 gjelder med mindre annet framgår av spesifikasjonene i det etterfølgende. Deklarering av det lette tilslaget i henhold til NS-EN 13055+NA og Norsk Betongforenings Publikasjon 22 forelegges byggherren før det bestilles.
Bindemidlet for lettbetong skal samsvare med SV-Standard, men inneholde 8 - 11 % silikastøv.
Betongen skal oppfylle:
- Spesifisert fasthetsklasse (LB-klasse) skal være i henhold til NS-EN 206+NA målt på 100 mm x 100 mm x 100 mm terninger.
- Densitetskrav angitt i den spesielle beskrivelsensom måltall med pluss- og minustoleranse. Densitetskravet gjelder densitet av prøvestykker ved avforming, før de får anledning til uttørking eller oppsug av vann. Gjennomsnittet av 3 og 3 på hverandre følgende prøver skal ligge innenfor toleranseintervallet for densitet.
- Det skal benyttes luftinnførende tilsetningsstoff, krav til luftinnhold, 3,5 + 1,5 %. Måling av luftinnhold skal være i henhold til Norsk Betongforenings Publikasjon 22.
Det skal tas hensyn til lettbetongens spesielle støpelighetsegenskaper.
Mengden måles som netto prosjektert volum etter tegninger uten fratrekk for volumet av armering, kabelkanaler og innstøpningsgods. Svinn som følge av at blandemaskin, transportutstyr etc. ikke lar seg tømme fullstendig skal innkalkuleres i enhetsprisene. Dersom det er prosjektert forskaling med uregelmessig overflate (for eksempel profilering) inngår all betong til forskalingens berøring i prosjektert volum. Enhet: m3
Betongen skal tilfredsstille trykkfasthetsklasse LB 12
Omfatter prøveblanding med prøvestøp, levering, utstøping, nødvendig avslamming og eventuelt avretting av betong utstøpt i vann til samsvar med kravene til armeringsoverdekning, beskyttelse av betongen mot skadelige påvirkninger samt den spesielle planlegging, kontroll og dokumentasjon av arbeidene som er nødvendig. Normale herdetiltak inngår i prosess 84.46.
Betongstøp regnes som utført i vann dersom arbeidet utføres i eller under vannspeilet og byggegropa ikke er forutsatt tørrlagt, se prosess 81 a).
Med hensyn til vanndybder, stedlige forhold etc. samt spesielle støpelighetskrav for AUV-betong vises det til den spesielle beskrivelsen.
Materialer, utførelse og kontroll ved betongarbeider i vann skal være i henhold til Norsk Betongforenings Publikasjon 5, og den spesielle beskrivelsen. Betongen skal proporsjoneres med de aktuelle delmaterialer og ut fra aktuelle produksjons- og utførelsesforhold. Betongsammensetning velges ut fra dokumentasjon av støpelighetsegenskaper ved prøveblanding. Prøvestøp skal dokumentere at betong og støperigg fungerer i kombinasjon for de aktuelle forhold.
Overflatekravene gjøres ikke gjeldende for grove, ikke synlige konstruksjonsdeler under vann. Med hensyn til krav til sammensatt byggtoleranse for store fundamenter på dypt vann, vises det til Norsk Betongforenings Publikasjon 5.
Mengden måles som netto prosjektert volum etter tegninger uten fratrekk for volumet av armering, kabelkanaler og innstøpningsgods. Svinn som følge av at blandemaskin, transportutstyr etc. ikke lar seg tømme fullstendig skal innkalkuleres i enhetsprisene. Hvor det skal støpes mot berg og bergets overflatenivå før sprengning ikke er som antatt, beregnes volumet i henhold til tegninger med korrigert nivå for underkant fundament. Det gis ikke tillegg for større betongmasser på grunn av unøyaktig graving eller sprengning. Dersom det er prosjektert forskaling med uregelmessig overflate (for eksempel spunt, profilering etc.) inngår all betong til forskalingens berøring i prosjektert volum. Enhet: m3
Det benyttes betong med sammensetning og egenskaper som beskrevet i Norsk Betongforenings Publikasjon 5.
Med ”normal undervannsbetong” menes her slik begrepet «normalbetong» er definert i Norsk Betongforenings Publikasjon 5. Det benyttes betong med sammensetning og egenskaper som beskrevet i Norsk Betongforenings Publikasjon 5. Normal undervannsbetong benyttes i hele konstruksjonsdelen eller støpes vått-i-vått med AUV-betong.
Omfatter undervannsinspeksjon med teknisk dokumentasjon av fundamenteringsforholdene, etter klargjøring av byggegrop (ferdig graving, eventuell bergsprengning og rensk), før betongarbeidene starter.
Profilering av bunn med dybdemåling før graving, før sprengning og etter rensk inngår i det ordinære oppmålingsarbeidet, se hovedprosess 1.
Bergkvalitet og eventuelle slepper kartlegges. Dyp-punkter/dyprenner og berghelning/profiler registreres. Inspeksjonen skal dokumenteres med egen rapport, som minimum skal inneholde fotografier og videoopptak.
Mengden måles som antall inspiserte og dokumenterte byggegroper (akser). Enhet: stk
Omfatter undervannsinspeksjon med dokumentasjon av betongoverflater etter riving av forskaling.
Utstøpte betongoverflater inspiseres med hensyn til mulige støpesår. Spesielt skal bunnsonen for pilarer og vegger samt støpeskjøter undersøkes for støpefeil og sår. Hvor det mistenkes slamlommer eller lignende, kontrolleres ytterligere med egnet redskap. Inspeksjonen skal dokumenteres med egen rapport, som minimum skal inneholde fotografier og stedsangivelser for alle observasjoner. Video-opptak kan også benyttes.
Mengden måles som antall inspiserte og dokumenterte konstruksjonsdeler (akser). Enhet: stk
Omfatter undervannsinspeksjon med dokumentasjon som angitt i den spesielle beskrivelsen. Supplerende undervannsinspeksjoner rekvireres av byggherren i hvert enkelt tilfelle.
Mengden måles som antall utførte og dokumenterte undervannsinspeksjoner. Enhet: stk
Omfatter dokumentasjon av utstøping/homogenitet for betong utstøpt i vann. Dokumentasjonen utføres ved uttak, logging og vurdering av kjerneprøver. Kjerneboring i berg og betong inngår i prosess 82.42, fôringsrør for kjerneboring i undervannsstøpt betong prosess 84.438.
Homogenitets- og utstøpingskontroll utføres kun for konstruksjonsdeler hvor byggherren rekvirerer dette.
Med hensyn til omfang og detaljer omkring kontrollens gjennomføring, vises det til den spesielle beskrivelsen.
Kjerneprøver skal ha diameter minst 40 mm. En sammenhengende kjerneboring kan ha dybde inntil 3 m. Borehull skal gjenstøpes fullstendig med egnet mørtel med fasthet minst tilsvarende den fasthetsklassen som er beskrevet for konstruksjonsdelen.
Mengden måles som antall kontrollerte konstruksjonsdeler. Enhet: stk
Omfatter dokumentasjon av in situ fasthet av betong utstøpt i vann. Dokumentasjon utføres ved uttak, tildanning og trykkprøving av kjerneprøver. Kjerneboring i berg og betong inngår i prosess 82.42, fôringsrør for kjerneboring i undervannsstøpt betong prosess 84.438.
Prosessen inkluderer også vurdering og rapportering av betongens homogenitet. Fasthetskontroll med kjerneprøver utføres kun for konstruksjonsdeler hvor byggherren rekvirerer dette.
Med hensyn til sted, dybde og omfang av kjerneuttak/prøving vises det til den spesielle beskrivelsen. Kjerneprøvenes diameter velges ut fra blant annet betongens maksimale kornstørrelse, og skal ikke være mindre enn 75 mm. Borehull skal gjenstøpes fullstendig med egnet mørtel med fasthet minst tilsvarende den fasthetsklassen som er beskrevet for konstruksjonsdelen. Tildanning av prøvestykker og prøving utføres som angitt i NS-EN 12504-1.
Mengden måles som antall fasthetsprøver bestående av to prøvestykker tildannet av kjerneprøver. Enhet: stk
Omfatter levering og montasje av fôringsrør for dyp kjerneboring i konstruksjonsdeler utstøpt i vann, samt gjenstøping av disse med egnet mørtel.
Med hensyn til lengde, plassering etc. av fôringsrør vises det til den spesielle beskrivelsen.
Rørene skal være av stål og ha slik styrke og stivhet at de tåler betongtrykket under omstøping.
Mørtel for gjenstøping av fôringsrør skal ha fasthet minst tilsvarende den fasthetsklassen som er beskrevet for konstruksjonsdelen.
Fôringsrørene monteres slik at de ikke kan forskyve seg ved omstøping.
Mengden måles som prosjektert lengde av fôringsrør. Enhet: m
Omfatter materialer og utførelse av betong ved sprøyting, inkludert nødvendig avretting/overflatebearbeiding.
Som angitt i den spesielle beskrivelsen.
Omfatter overflatebearbeiding av fersk betong utover avtrekkingen til samsvar med kravene til armeringsoverdekning som inngår i prosess 84.41, 84.42 og 84.43, for å oppnå en nærmere beskrevet overflatestruktur og/eller samsvar med toleransekravene angitt i prosess 84.
De beskrevne tiltakene utføres på et slikt tidspunkt i betongens konsistenstapsforløp at de gir mest mulig gunstig resultat.
Betongoverflaten trekkes av med rettholt og bearbeides med trebrett eller tilsvarende slik at den er fri for groper hvor vann kan bli stående. I tillegg skal overflaten stålglattes dersom dette er angitt i den spesielle beskrivelsen.
Overflaten skal tilfredsstille samme toleranseklasse som konstruksjonsbetongen for øvrig, se prosess 84.
For sidekanter/kantbjelker skal det legges vekt på å oppnå et tiltalende utseende. Disse ansees som "karakteristiske linjer i byggverkets lengderetning", se prosess 84.
Mengden måles som prosjektert areal. Enhet: m2.
Omfatter avretting og bearbeiding til den struktur og jevnhet som kreves for etterfølgende belegning med prefabrikkert membran.
Overflaten skal være uten knaster, grater og sprang som kan skade membranen.
Membranleverandørens krav til overflaten skal framskaffes og forelegges byggherren før betongstøp utføres.
Mengden måles som prosjektert areal. Enhet: m2.
Omfatter avretting og bearbeiding til den struktur og jevnhet som kreves for etterfølgende fuktisolering.
Dekkestøpen skal planlegges og utføres med en overflate som er best mulig egnet som underlag for belegningen. Spesielle egenskaper som skal vektlegges, er rissfrihet, jevnhet og overflatestruktur.
Betongen i overflaten skal komprimeres og trekkes av med vibrobjelke/vibrobrygge opplagt på fastholdte, solid understøttede lirer/skinner som har underkant over ferdig betongdekke (luftlirer). Lirer/skinner skal være i metall og ha stivhet tilpasset toleransekravene, belastninger fra avrettingsutstyret og avstanden mellom understøttelsene. Lirene/skinnene skal kunne justeres uavhengig av forskalingen. Lirehøydene skal kontrolleres og eventuelt justeres før avtrekking, men etter at det vesentligste av betongen er støpt ut. Alle spor og ujevnheter glattes ut.
Vibratorens styrke og vibreringstiden skal tilpasses slik at toppsjiktet blir fullstendig komprimert, uten at unødig sementslam trekkes opp i overflaten.
Før start av støp skal vibratorutstyret påmontert lekt tilsvarende minimumstykkelsen av overdekning trekkes over lirene for å kontrollere at minimumstykkelsen oppnås. Det kontrolleres også at armeringen er fast bundet og at det ikke finnes oppstikkende enkeltstenger.
For hver støpeetappe skal brudekket nivelleres før riving av stillas/understøttelser, men etter eventuell oppspenning av kabler samt rett etter riving av forskaling og stillas/understøttelser.
Det ferdige brudekket skal nivelleres før arbeider med belegning, kantdragere, betongrekkverk og fuge påbegynnes. Resultatene forelegges byggherren minimum 15 arbeidsdager før arbeidenes oppstart.
Målingene utføres i rutenett på 2 m x 2 m. Ved lokale svanker og topper skal punktene fortettes. Målt verdi og teoretisk verdi skal framgå for alle punkter. Dataene skal være i et format som enkelt kan overføres til som bygd tegninger. Forslag til måleprogram forelegges byggherren for uttalelse.
I tillegg kontrolleres overflatejevnhet med 1 m og 3 m rettholt.
Mengden måles som prosjektert areal. Enhet: m2.
Omfatter trykkspyling av overflaten til størknende betong slik at det øvre slamlaget på betongoverflaten fjernes. Omfatter også levering og påføring av eventuelle retarderende middel, rengjøring av konstruksjonsdeler som skitnes til av slamvann, oppsamling og deponering av slamvann slik at det ikke forurenser, samt de ulemper som vannspylingen måtte medføre for utførelsen av andre arbeider.
Trykkspylingen utføres med rent vann, eventuelt med tilsetning av trykkluft. Trykkspylingen utføres før betongoverflaten har bundet av, men ikke så tidlig eller så sterkt at betongen under slamlaget blir skadet.
Mengden måles som prosjektert areal. Enhet: m2.
Omfatter ekstraarbeider i forbindelse med betongslitelag. Levering av betong og underliggende betongarbeider inngår i prosess 84.41 eller 84.42.
Slitelaget etableres ved at det støpes med større overdekning over overkantarmeringen. Overflaten skal rilles vinkelrett på trafikkretningen med rilledybde 1-2 mm.
Betongen i overflaten skal komprimeres og trekkes av med vibrobjelke/vibrobrygge opplagt på fastholdte, solid understøttede lirer/skinner som har underkant over ferdig betongdekke (luftlirer). Lirene/skinnene skal kunne justeres uavhengig av forskalingen. Lirehøydene skal kontrolleres og eventuelt justeres før avtrekking, men etter at det vesentligste av betongen er støpt ut. Alle spor og ujevnheter glattes ut.
Vibratorens styrke og vibreringstiden skal tilpasses slik at toppsjiktet blir fullstendig komprimert.
Brudekket skal overalt være tett og ha fall til sluk. Spesielt kreves det nøyaktighet for å oppnå jevn og tett overflate ved støpeskjøter. Dekket skal være uten fordypninger hvor vann kan bli stående.
Etter herding skal slitelaget kontrolleres for jevnhet og riss. For hver støpeetappe skal brudekket nivelleres før riving av stillas/understøttelser, men etter eventuell oppspenning av spennkabler samt rett etter riving av forskaling og stillas/understøttelser.
I tillegg skal ferdig brudekke nivelleres.
Målingene utføres i rutenett på 2 m x 2 m. Ved lokale svanker og topper skal punktene fortettes. Målt verdi og teoretisk verdi skal framgå for alle punkter. Dataene skal være i et format som enkelt kan overføres til som bygd tegninger. Forslag til måleprogram forelegges byggherren for uttalelse.
I tillegg kontrolleres overflatejevnhet med 1 m og 3 m rettholt.
Mengden måles som prosjektert areal slitelag. Enhet: m2
Omfatter beskyttelses- og herdetiltak i samsvar med NS-EN 13670:2009+NA:2010 punkt 8.5 og punkt F.8.5, utover de tiltakene som inngår i prosess 84.41, 84.42 og 84.43.
Raskhetstallet «r», som er forholdet mellom midlere trykkfasthet etter 2 døgn og midlere trykkfasthet etter 28 døgn ved herding i vann med 20 °C, skal være dokumentert ved den innledende prøvingen av den faktiske betongsammensetningen, og skal forelegges byggherren.
Egnede herdetiltak er:
- Beholde forskalingen på plass. Spesielt aktuell metode i marint klima og for øvrig hvor betongen i en tidlig fase må beskyttes mot skadelig kontakt med aggressive stoffer som klorider. Forskalingen tillates løsnet fra betongoverflaten når tilstrekkelig betongfasthet er oppnådd, se prosess 84.2, men skal da klemmes inntil betongen igjen og beholdes der inntil forskalingen kan fjernes.
- Dekke betongoverflaten med damptett folie, presenning eller isolasjonsmatte som er sikret i kantene og skjøtene for å hindre trekk. Tildekkingen skal utføres umiddelbart etter at forskalingen er fjernet.
- Fuktige matter eller fiberduk beskyttet mot uttørking med damptett folie/presenning kan benyttes når det ikke er fare for kuldegrader.
Kontinuerlig vannoverrisling kan gi betydelig avkjøling av overflaten og skal ikke benyttes de tre første døgn etter utstøping uten etter avtale med byggherren.
Herdeklasse i henhold til NS-EN 13670:2009+NA:2010 tabell 4, minste periode med herdetiltak i henhold til tabell F.2 og F.3: For konstruksjonsdeler utført i marint miljø opp til kote +12 m, gjelder herdeklasse 4. For øvrige konstruksjonsdeler og eksponeringsbetingelser gjelder herdeklasse 3.
For varighet av herdetiltak på grunnlag av gjennomsnittlig betongoverflatetemperatur >= 15 °C skal dokumentasjon på overflatetemperatur ved måling forelegges byggherren før herdetiltaket avsluttes. Målepunkt legges i grensesnittet mellom betongoverflaten og valgt herdetiltak.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter materialer og arbeider til systematisk gjennomførte herdetiltak for frie betongoverflater, deriblant brudekker, det vil si herdemembran, plastfolie, isolasjonsmatter og presenning. Herdetiltakene omfatter også arealer mellom oppstikkende skjøtearmering.
Herdemembran skal være dokumentert å fungere også om den utsettes for vind. Plastfolie og isolasjonsmatter bør ha 2 meters bredde, og skal være tilstrekkelig robuste til å tåle den trafikk og de påkjenninger som måtte forekomme uten å skades. Isolasjonsmatter skal ha varmegjennomgangskoeffisienten U = 3,4 W/(m2K). Presenninger skal kunne festes eller bindes fast for å hindre beskyttelsen i å blåse vekk. Presenninger skal være tette og uskadde.
For brudekker forutsettes arbeidene med plastfolie, isolasjonsmatter og presenning i hovedsak utført fra gangbaner på hver side av brudekket, se prosess 84.1.
Herdemembran påføres umiddelbart etter avtrekking og eventuelle umiddelbart utførte utbedringer av overflateavvik. Herdemembransprøyte skal ha tilstrekkelig kapasitet og rekkevidde til å påføre sammenhengende membran på hele den aktuelle overflaten. Herdemembranen påføres jevnt i slik mengde at det oppnås full dekning.
Herdemembran skal ikke påføres støpeskjøter eller armering.
Så snart nye 2 lengdemeter i hele bredden av arealet er trukket av og påført herdemembran, forsegles overflaten ytterligere med plastfolie som legges med overlapp. Så snart et areal tilsvarende presenningens bredde er belagt med plastfolie legges isolasjonsmatter med overlapp oppå plasten, og til slutt presenning over. Presenningen strammes og festes godt slik at den ikke kan blåse av.
Mengden måles som prosjektert areal. Enhet: m2
Som prosess 84.462 men uten isolasjonsmatter lagt oppå plastfolien.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter varmeisolering og eventuell oppvarming av prosjekterte metallflater som betong utstøpes mot, eksempelvis stålbjelker, lagre og utstikkende innstøpningsgods. Prosessen kommer normalt til utførelse kun i den kalde årstiden.
Isolering av stålforskaling og annet metall i kontakt med betong som entreprenøren velger å bruke, skal være innkalkulert i øvrige aktuelle prosesser.
Tiltakene skal minimum sikre plussgrader i metallet og hindre frostskader i betongen. Når metallet utgjør en del av forskalingen for et støpeavsnitt, skal isolasjonsgraden av metallet minst være tilsvarende den omgivende forskalingens isolasjonsgrad.
Mengden måles som areal av isolert metallflate. Enhet: m2
Omfatter ekstraordinære tiltak for å redusere risikoen for opprissing og andre effekter som skyldes betongens herdevarme. Tiltakene kommer i tillegg til de ordinære herdetiltakene beskrevet i prosess 84.46, og som har til hensikt å sikre fasthet/tetthet i overdekningssjiktet.
Det er angitt i den spesielle beskrivelsen hvilke konstruksjonsdeler som omfattes.
Om en eller flere av prosessene 84.51 - 84.54 er spesifisert, kan entreprenøren alternativt velge å gjennomføre prosess 84.55 eller 84.56.
Om entreprenøren velger å utføre prosess 84.55 eller 84.56 i stedet for spesifiserte prosesser 84.51- 84.54, godtgjøres ytelsen med samme sum som er tilbudt for prosessene 84.51 - 84.54.
Omfatter varmeisolasjon og avskjerming mot vind i tillegg til forskaling og isolasjon som inngår i prosess 84.46.
Isolasjonsmattene skal ha varmegjennomgangskoeffisienten U = 1,7 W/(m2K). Isolasjon kan legges lagvis for å oppnå kravet. Presenninger skal trekkes over isolasjonsmattene og bindes/forankres fast. Presenningene skal ha størrelse som dekker hele det aktuelle arealet, og skal være uten skader.
Isolasjonsmatter skal legges med overlapp og plasseres før betongtemperaturen har steget mer enn halvvegs til maksimaltemperaturen. Isolasjonen skal dekke alle overflater av konstruksjonsdelen, både forskalte og uforskalte. Også arealer mellom utstikkende skjøtejern skal isoleres. Isolasjonsmattene sikres mot vind med presenning som legges over og bindes/forankres fast.
Herdetemperaturen logges med automatisk logger, minimum 2 følere i senter av betongtverrsnittet hvor herdetemperaturen forventes å bli høyest, og minimum 2 følere plassert 10 mm fra forskalt flate. I tillegg logges lufttemperaturen i en avstand minimum 100 mm fra presenningen som dekker konstruksjonsdelen.
Isolasjonen skal ligge på plass inntil temperaturen i betongen 10 mm fra forskalt flate er maksimalt 10 °C høyere enn lufttemperaturen.
Måleresultatene rapporteres på en oversiktlig måte inkludert givernes plassering og aktuell konstruksjonsdel.
Mengden måles som prosjektert areal av varmeisolert betongoverflate. Enhet: m2.
Omfatter kjøling av fersk betong fra den temperaturen den har når den blandes med vann fra ledningsnettet og for øvrig delmaterialer som har den temperaturen som kun skyldes rådende temperatur og værforhold.
Målet med kjølingen kan være et visst antall grader Celsius temperatursenkning, eller kjøling til en angitt fersk betong temperatur. Det vises til den spesielle beskrivelsen. Målet for kjølingen vil kunne avhenge av lufttemperatur og andre forhold, og kan bli endret av byggherren fram til få dager før utførelsen.
Kjøling kan gjøres ved et eller flere av tiltakene: Nedkjølt blandevann, tilsetting av is som blandevann, nedkjøling av grovt tilslag ved vasking i nedkjølt vann, kjøling med flytende nitrogen etc. Entreprenøren velger metode(r) på grunnlag av de krav som er stilt til avkjølingen.
Kjøletiltakene styres slik at oppnådd temperatur er innen ±3 °C i forhold til målverdien.
Temperaturen for hvert enkelt betonglass skal måles og rapporteres på en oversiktlig måte.
Kostnaden angis som rund sum. Enhet: RS
Mengden måles som utført kjøling, det vil si antall grader kjøling multiplisert med antall m3 betong. Enhet: °C m3.
Omfatter levering, montering og innstøping av kjølerør i massive betongkonstruksjoner, i henhold til den spesielle beskrivelsen.
Det benyttes Ø 25 mm stålrør med ubehandlet overflate.
Rørene legges i slynger som angitt i den spesielle beskrivelsen. Før innstøping skal samtlige kjøleslynger tetthetsprøves. Ved innføring i og utløp fra betongkonstruksjon skal det lages utsparing med dybde minimum lik nominell overdekning. Rørene injiseres, kappes og utsparingen gjenstøpes.
Mengden måles som lengde av kjølerør innstøpt i betong, inkludert bend, skjøter, overganger etc. Enhet: m
Omfatter tilrigging av kaldtvannsforsyning med eventuelt kjøleaggregat, pumpeutstyr, fordeling av vannstrømmen til de enkelte kjøleslyngene og avløp for kjølevann, samt drift og vedlikehold av pumper og annet utstyr som er nødvendig for å sikre effektiv sirkulasjon av kjølevann i innstøpte kjøleslynger i betongkonstruksjoner. Inkluderer også kontroll og oppfølging av kjølingen ved måling av vanntemperatur inn og ut samt betongtemperatur.
Med hensyn til kriterier kjølingen skal styres etter, vises det til den spesielle beskrivelsen. Entreprenøren har ansvar for å dimensjonere pumpekapasiteten. Om kjøleslyngene blir stående uinjisert en tid etter avsluttet kjøling, skal kjølevann fjernes ved gjennomblåsing med trykkluft.
Kostnaden angis som rund sum. Enhet: RS
Omfatter materialer og arbeider til injisering av kjølerør innstøpt i betongkonstruksjoner.
Det benyttes sementbasert masse av samme type/kvalitet som benyttes til spennkabelkanaler, se prosess 84.364.
Mengden måles som lengde av kjølerør innstøpt i betong, inkludert bend, skjøter, overganger etc. Enhet: m
Omfatter kostnader til oppvarming av konstruksjonsdeler det støpes inntil. Oppvarming utføres for å unngå store temperaturdifferanser mellom støpeavsnitt.
Oppvarming utføres fra overflaten og/eller ved hjelp av innstøpte varmekabler eller lignende. Oppvarmingen tilpasses i omfang og varighet (betongvolum, varmeeffekt, tid for oppvarming, isolasjon for bevaring av varme, etc.) slik at kriterier gitt i den spesielle beskrivelsen blir oppfylt.
Kostnaden angis som rund sum. Enhet: RS
Omfatter simuleringsberegninger for kartlegging av nødvendige tiltak samt gjennomføring av tiltakene slik at krav til betongtemperatur i herdeperioden tilfredsstilles. Tiltak kan velges blant metodene beskrevet i prosess 84.51 - 84.54, eventuelt kombinert med beregnede tidspunkter for påføring og fjerning av isolasjon og forskaling.
Simuleringsberegningene baseres på varmeutviklingen for den aktuelle betongen, og bruk av anerkjent 2D eller 3D herdeteknologiprogram.
Herdeforløpet skal kontrolleres og styres for å begrense fastholdt temperaturkontraksjon etter følgende kriterier
- over tverrsnittet: Temperaturdifferanse maksimum 20 °C
- mellom konstruksjonsdeler: Ved fastholdingslengde mot tilstøtende konstruksjon >= 5 meter skal differansen mellom gjennomsnittstemperaturen i konstruksjonsdelen og konstruksjonsdelen denne er fastholdt til ikke på noe tidspunkt overstige 15 °C.
Materialparametere og beregningsforutsetninger inkludert alternative utførelsestiltak, forelegges byggherren før beregninger utføres. Beregningsresultater og plan for tiltak forelegges byggherren før støp.
Konstruksjonsdelen skal instrumenteres med temperaturfølere. Minimum 3 stykk hvor temperaturen forventes høyest, minimum 3 stykk 10 mm fra forskalt overflate og minimum 1 føler i omgivende luft. Måleresultatene analyseres og sammenlignes med beregningene. Resultatene rapporteres på en oversiktlig måte inkludert givernes plassering og aktuell konstruksjonsdel.
Kostnaden angis som rund sum. Enhet: RS
Omfatter simuleringsberegninger av herdetemperatur og risiko for opprissing for kartlegging av nødvendige tiltak, gjennomføring av tiltakene, samt kontroll og styring av utførelsen i samsvar med beregningsresultatene slik at risikoen for opprissing er redusert som forutsatt.
Beregningene baseres på representative herdeteknologiske parametere for tilsvarende betong som benyttes i prosjektet. Dersom prosess 84.57 er spesifisert, utføres beregningene med de herdeteknologiske parameterne som er fastlagt for betongen benyttet i prosjektet.
Simuleringsberegningene utføres ved bruk av anerkjent 2D eller 3D herdeteknologiprogram.
Forholdet mellom største opptredende strekkspenning og betongens enaksiale strekkfasthet skal ikke på noe tidspunkt overstige 0,75. Beregningene vil kunne vise andre tillatte temperaturdifferanser enn angitt i prosess 84.55.
Materialparametere og beregningsforutsetninger inkludert alternative utførelsestiltak, forelegges byggherren før beregninger utføres. Beregningsresultater og plan for tiltak forelegges byggherren før støp.
Kostnaden angis som rund sum. Enhet: RS
Omfatter kartlegging av herdeteknologiske parametere som er nødvendig for å utføre pålitelige simuleringsberegninger av herdetemperatur- og spenningsutvikling gjennom herdefasen samt forløp av rissrisikoen for den betongen som benyttes, som angitt i den spesielle beskrivelsen.
Egenskaper som skal kartlegges er
- varmeutvikling
- termisk utvidelseskoeffisient
- autogent svinn
- utvikling av E-modul
- enaksial strekkfasthetsutvikling
- kryputvikling (verdier kan hentes fra erfaringsdata/litteratur)
Kostnaden angis som rund sum. Enhet: RS
Omfatter mekanisk behandling av herdnet betong, rengjøring av behandlet flate og eventuelt andre flater som er blitt tilsmusset under arbeidet, samt opplasting og bortkjøring av avfallsmasser fra mekanisk behandling.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter frilegging av grovt tilslag i betongoverflaten i henhold til den spesielle beskrivelsen.
Det skal ikke benyttes kjemikalier som kan skade underbetongen eller omkringliggende miljø.
Omfatter rengjøring av herdnet betongoverflate ved sandblåsing, blastring eller tilsvarende metoder uten tilføring av vann, inntil denne er ren, mekanisk sterk, og i samsvar med de krav som den etterfølgende behandling/belegning stiller til forarbeidene. Herdemembran, forurensninger som fett, olje etc., betongslam (oppbløtt/porøst sementlim) og mekanisk svak sementhud skal fjernes. Glatte partier skal gjøres rue. Sand, støv og andre løse partikler skal til slutt fjernes fullstendig. Trykkluft skal være oljefri.
Flater som etterfølgende belegning kommer i kontakt med skal rengjøres.
Den rengjorte flaten skal inspiseres av entreprenøren og byggherren før neste arbeidsoperasjon starter.
Fullstendig fjerning av voksbasert herdemembran kontrolleres for eksempel ved skraping med spissen på en kniv. For brudekker som skal påføres fuktisolering og slitelag skal overflatens potensielle heftfasthet kontrolleres ved avtrekksprøving. Kravet til heftfasthet er minimum 1,5 MPa eller brudd i betong. Prøvingsomfanget skal være minst 1 prøve per 50 m2 for de første 300 m2, deretter 1 prøve per 200 m2 dersom de første 6 prøvene er tilfredsstillende. En prøve består av 3 enkeltavtrekk.
Omfatter rengjøring av betongoverflate ved metoder som tilfører vann, så som høytrykksspyling, sandvasking, vannmeisling etc. Resultatet av rengjøringen skal tilfredsstille de krav som er angitt i prosess 84.62.
Vann som benyttes til rengjøring skal være ferskvann. Trykkluft skal være oljefri.
Trykk, vannmengde, vanntemperatur og sandmengde tilpasses underlagets beskaffenhet og de krav som er stilt til ruhet, renhet og avvirkningsgrad. Løse partikler fjernes ved vannspyling eventuelt supplert med børsting av overflaten før overflaten tørker.
Flaten som er behandlet og rengjort skal inspiseres av entreprenørens kontrolleder og byggherrens kontrollør før neste arbeidsoperasjon starter.
Som prosess 84.62.
Omfatter framstilling av elementene, så som forskaling, slakkarmering, spennarmering, betong, innstøpningsgods, ståldetaljer, utsparinger etc., som angitt i den spesielle beskrivelsen. Omfatter også levering, transport, lagring og montering av prefabrikkerte betongelementer, samt hjelpematerialer og avstivinger for å sikre elementene i riktig posisjon.
Tegninger, beregninger og bøyelister skal være i henhold til håndbok N400 Bruprosjektering. Prosjekteringsmaterialet skal sendes til kontroll og godkjenning i Vegdirektoratet samt forelegges byggherren for uttalelse. Det skal foreligge godkjente arbeidstegninger før montering på byggeplass påbegynnes. Som bygd tegninger forelegges byggherren senest 30 arbeidsdager etter at elementene er ferdig montert.
Betongelementenes form, størrelse og armeringsmengde er angitt i den spesielle beskrivelsen.
Leverandøren av betongelementene skal være sertifisert i henhold til aktuell(e) standard(er) av akkreditert kontrollorgan i den klasse produktene tilhører.
Rekkverk og brulagre og inngår i prosess 87.2 og 87.3.
Monteringsferdige betongelementer skal produseres og være i samsvar med NS-EN 13369. Materialer skal være i henhold til prosess 84.2, 84.3 og 84.4.
Bruk av sement som har til hensikt å gi økt hydratasjonsvarme eller høyere tidligfasthet (tidligere benevnt RR) skal avtales med byggherren i hvert enkelt tilfelle. Til slike anvendelser forutsettes det benyttet produksjonsmetoder som ivaretar de risikoer slik sement medfører (vanskeligere støpelighet, rissdannende temperaturgradienter, større herdespenninger etc.), slik at elementene er uten opprissing eller mindreverdig utstøping.
Utførelse skal være i samsvar prosess 84.2, 84.3 og 84.4.
Mengden måles som vekt av prosjekterte elementer, idet det regnes med densitet lik 2,5 tonn/m3. Enhet: tonn
Graving, preparering/komprimering av grunnen og tilbakefylling inngår i prosess 81.
Det skal benyttes stag for å feste elementene til hverandre, og hull mellom stag og betong injiseres i henhold til prosess 84.364. Dersom det benyttes rustfritt stag og hulrommet er drenert, kan staget bli stående uinjisert.
Segmentene skal kontaktstøpes for å oppnå optimal passform i kontaktflaten. Før utstøping skal det påsmøres kontaktflaten et tynt, hefthindrende middel slik at det er mulig å ta fra hverandre segmentene etter utstøping. Der det senere skal benyttes epoksylim i kontaktflaten, skal det dokumenteres at middelet ikke har noen negativ virkning på limets heft.
Ved innstilling av forskalingen skal det tas hensyn til beregnede overhøyder.
Skjøter mellom segmentene skal utføres som angitt i den spesielle beskrivelsen. Dersom limte skjøter benyttes, skal skjøten sikres i montasjeperioden med en midlertidig sentrisk oppspenning som tilsvarer et kontakttrykk på minst 0,25 MPa. Kontaktflaten skal dekkes fullstendig med lim, og midlere tykkelse på limsjiktet skal ikke overstige 2 mm.
Skjøtene skal være sikret mot vanninntrenging ved bruk av epoksyliming, enten under montering eller ved etterinjisering.
Inntil to skjøter i hvert spenn kan utføres som en utstøpt tilpasningsskjøt med tykkelse 80-120 mm.
Omfatter materialer og arbeider ved liming, tetting av sprekker/riss, overflatebehandling samt hjelpeprodukter og spesielle arbeider.
Produktet som benyttes skal være dokumentert egnet til formålet.
Omfatter materialer og arbeider ved konstruktiv liming til betong, inkludert for- og etterarbeider.
Flater som påføres lim skal være tørre og rene.
Eventuell telting inngår i prosess 84.14.
Lim som skal sikre konstruktivt samvirke, skal tilfredsstille minimumskravene i NS-EN 1504-4 for de ulike materialegenskapene som alltid skal være dokumentert. Anvendt på vertikale flater bør limet være tiksotropisk.
Materialet som skal limes til betongunderlaget skal festes mens limet ennå er klebrig og holdes i posisjon til limet er fullt herdnet.
Mengden måles som prosjektert areal limflate. Enhet: m2
Omfatter levering av lim, rengjøring av herdnet betongflate, påføring av lim og nødvendige herdetiltak for lim og betong.
Limfugen skal være så tynn som mulig, men tykk nok til at epoksyen får full kontakt med den ferske betongen. Påføring av limet skal tilpasses framdriften i støpearbeidene slik at limet over hele flaten er klebrig når det støpes inntil.
Mengden måles som prosjektert areal limflate. Enhet: m2
Omfatter levering av lim, rengjøring av flater på det materialet som skal limes til underlagsbetongen og på selve underbetongen, påføring av lim og fastholdelse av de sammenlimte delene i korrekt posisjon (uten forskyvninger) inntil limet er tilstrekkelig herdnet.
Limfugen skal være så tynn som mulig, men tykk nok til at den fyller ut hele rommet mellom elementene som limes sammen.
Mengden måles som prosjektert areal limflate. Enhet: m2
Omfatter levering og påføring av sementslemming før påstøp av betong.
Betongunderlaget skal være rent og eventuelt forvannet når slemmingsmassen påføres. Rengjøring av underlagsbetongen inngår i prosess 84.6.
Slemmingsmørtelen kan blandes av sement og velgradert støpesand i forholdet 1:1 og vann tilsatt lateks eller tilsvarende heftforbedrende tilsetning. Blandingsforhold vann:lateks = 2:1. Type lateks forelegges byggherren. Konsistensen av slemmingsmørtelen tilpasses underlagets sugeevne.
Slemmingsmørtelen skal ikke være blandet tidligere enn 30 minutter før bruk.
Rengjort betongunderlag skal forvannes i tilstrekkelig grad, men være svakt sugende.
Slemmingsmørtelen skal arbeides godt inn i underlaget ved kosting på langs og på tvers med piassavakost eller tilsvarende metode. På større flater skal maskinelle metoder benyttes. Etterfølgende betongstøp legges vått-i-vått med heftbroen.
Mengden måles som prosjektert slemmet areal. Enhet: m2
Omfatter overflatebehandling av betong som ikke er tilsiktet å ha beskyttende effekt mot inntrenging av aggressiver. Prosessen omfatter levering av materialer og overflatebehandling av betong, inkludert nødvendige etterarbeider. Rengjøring av betongoverflaten med mekaniske metoder før påføring av overflatebehandlingen, inngår i prosess 84.6. Hvilke flater som skal behandles er angitt i den spesielle beskrivelsen. For beskyttende overflatebehandling henvises til prosess 88.27.
Med hensyn til krav til hvilke egenskaper som skal være dokumentert, vises det til den spesielle beskrivelsen.
Mengden måles som prosjektert behandlet areal. Enhet: m2
Omfatter materialer og arbeider for hjelpeprodukter som skal sikre tetthet i støpeskjøter.
Flaten produktene monteres på skal være tilstrekkelig plan, det skal dessuten anvendes nødvendig antall klips eller andre monteringshjelpemidler, slik at produktene har kontakt med støpeskjøten i hele sin lengde.
Mengden måles som prosjektert lengde av tettemiddel. Enhet: m
Omfatter levering og montering/innstøping av injiseringsslange med tilbehør/hjelpemidler, samt selve trykkinjiseringen med epoksy eller polyuretan. Inkluderer i tillegg til montering/innstøping også utførelse av plan flate som slangen kan monteres på.
Krav til slangen og injiseringsmaterialet/injiseringen er angitt i den spesielle beskrivelsen.
Injiseringsslanger seksjoneres normalt i lengder opp til ca. 5 m, som injiseres med separate innløp.
Omfatter levering og montering av svellebånd av leire som sveller under opptak av vann. Svellebånd benyttes bare der støpeskjøten vil bli stående permanent under vann, ikke hvor det vekselvis vil kunne være tørt og vått.
Hvor konstruksjonen vil bli påkjent av saltvann skal svellebåndet være av en type som fungerer under slike forhold. Dokumentasjon av funksjonsevne ved saltvann skal framlegges.
Omfatter levering og montering inkludert eventuelt sveising av waterstop. Omfatter også tilleggskostnader waterstop måtte medføre med hensyn til tilpasning av forskaling etc.
Type waterstop, dimensjon og materiale er angitt i den spesielle beskrivelsen.
Før innstøping skal waterstop være rengjort for olje, mørtelrester etc. Waterstop skal være avstivet og fastbundet, slik at den ikke kommer ut av stilling ved utstøpingen.
Det skal spesielt sikres at betongen blir fullstendig komprimert og fyller ut alle hulrom rundt waterstop.
Omfatter materialer og arbeider ved fuger i betong, inkludert nødvendig tilpasning av forskaling og andre arbeider. Forskaling av spalter (fugeåpninger) inngår i prosess 84.244.
For fuger som utsettes for trafikk, vises det til prosess 87.4.
Dybler skal være av glatt stål, rustfri kvalitet klasse A4 i henhold til NS-EN ISO 3506. Antall dybler og dybeldimensjoner er angitt i den spesielle beskrivelsen.
Fugeinnlegg skal være som angitt i den spesielle beskrivelsen. Ekspandert polystyren (EPS) skal ikke benyttes.
Dyblene skal påføres hylse på halve dybellengden. Dybler skal monteres i betongdelens bevegelsesretning og avstives/understøttes slik at de ikke forskyves under støping. Det skal benyttes fugeinnlegg som hindrer direkte kontakt mellom konstruksjonsdeler.
Mengden måles som prosjektert lengde fuge. Enhet: m
Tetting som ikke er forutsatt innstøpt, inngår i prosess 87.1.
Type waterstop, dimensjon, materiale og krav til sveising er angitt i den spesielle beskrivelsen. Waterstopprofilet skal i midten ha et lett deformerbart parti som sikrer tett fuge ved de fugebevegelsene som kan opptre.
Før innstøping skal waterstop være rengjort for olje, mørtelrester og andre forurensninger. Waterstop skal være avstivet og fastbundet slik at den ikke kommer ut av stilling ved utstøping.
Omfatter levering, montering og innstøping av innstøpningsgods, gjengestenger, gjengehylser, rør, bolter etc. som angitt i den spesielle beskrivelsen. Større konstruktive deler som støpes inn inngår i prosess 85. Faststøping av dybler og armering i hull boret i eksisterende betong inngår i prosess 88.
Materialkrav og dimensjoner er angitt i den spesielle beskrivelsen.
For innstøpningsgods av varmforsinket stål kreves gjennomført forholdsregler for å unngå kjemisk reaksjon og gassutvikling ved kontakt med fersk sementbasert mørtel eller betong. Forholdsregler skal være dokumentert effektive og kan være
- isolering av sinken fra sementlimet med tett epoksybelegg avstrødd med tørr, støvfri sand
- kromholdig sinkbelegg som resultat av en særskilt etterbehandlingsprosess etter varmforsinkingen
Innstøpningsenhetene skal monteres solid i formen og sikres mot forskyving under betongstøpingen. Eventuelt benyttes mal for nøyaktig plassering og fastholding av innstøpingsgodset. Gjengede deler som ikke skal støpes inn, beskyttes mot søl av fersk betong eller mørtel.
I henhold til NS-EN 13670:2009+NA:2010 figur G.6 c og d, toleranseklasse 1. For innfesting av rekkverk skal det tas hensyn til toleransene for rekkverket, se prosess 87.2.
Dokumentasjon av styrke og materialkvalitet forelegges byggherren.
Mengden måles som prosjektert antall innstøpingsenheter. Enhet: stk
Omfatter levering, montering og innstøping av gruppe av bolter eller gjengestenger for innfesting av rekkverk eller andre installasjoner der gruppene står i ikke-forskalte flater. Det er angitt i den spesielle beskrivelsen om det skal benyttes skjøtehylser i overgangen mellom betong og friluft.
Det skal benyttes mal for nøyaktig plassering og fastholding av gruppene.
Mengden måles som prosjektert antall grupper. Enhet: stk
Omfatter levering, montering og innstøping av gruppe av bolter eller gjengestenger med skjøtehylser for innfesting av braketter, konsoller, master eller andre installasjoner der gruppene står mot forskalte flater.
Skjøtehylse skal beskyttes mot inntrenging av betongslam for eksempel ved bruk av spikerbrikke.
Mengden måles som prosjektert antall grupper. Enhet: stk
Spikerbrikke skal benyttes.
Omfatter levering, montering og innstøping av rør under sluk. Sluk og øvrig overvannsystem inngår i prosess 87.5.
Det skal benyttes rustfritt stål i henhold til NS-EN 10088, nummer 1.4404.
Sveiselarver påføres røret på innstøpt del. Sveiselarver skal ha samme rustfrie kvalitet som røret og ikke påvirke rørets innside.
Omfatter levering, montering, innstøping og isolering av rør med murkrage og flenser. Øvrig overvannsystem inngår i prosess 87.5. Krav til isolering er angitt i den spesielle beskrivelsen.
Det skal benyttes rustfritt stål i henhold til NS-EN 10088, nummer 1.4404. Røret skal ha påsveiset murkrage med minimum 70 mm høyde og påsveisede flenser PN10.
Det skal benyttes rustfritt stål i henhold til NS-EN 10088, nummer 1.4462.
Mengden måles som netto prosjektert vekt i henhold til endelige materiallister. Det regnes med densitet lik 7,85 kg/dm3.
Enhet: tonn
Omfatter levering, montering og arbeider med innstøping/understøping i konstruksjoner av deler som angitt i den spesielle beskrivelsen.
Omfatter levering, montering og arbeider med innstøping av bolter i utsparinger.
Ferdigmørtel av fasthetsklasse minimum B45 benyttes. Mørtelens maksimale kornstørrelse velges i forhold til avstand mellom bolt og betongflate. Eventuelt innhold av stål- eller plastfiber skal være som angitt i den spesielle beskrivelsen.
Utsparinger skal være rengjort og uten forurensinger eller rester av trematerialer. Hvor utsparingen er forskalet med rør, skal røret fjernes.
Mengden måles som prosjektert antall innstøpte bolter. Enhet: stk
Omfatter materialer og arbeider til understøp av stålplater og andre konstruksjonsdeler med mørtel. Innstøping av bolter, klør etc. på stålplatene, rengjøring av flater det skal støpes mot, forskaling, beskyttelses- og herdetiltak er inkludert.
Ferdigmørtel av fasthetsklasse minimum B45 benyttes og som inneholder ekspanderende tilsetningsstoff slik at mørtelen har svak ekspansjon i plastisk fase Mørtelens maksimale kornstørrelse velges i forhold til understøpens tykkelse. Eventuelt innhold av stål- eller plastfiber skal være som angitt i den spesielle beskrivelsen.
Om ikke annen metode aksepteres av byggherren, utføres understøpen ved at mørtelen flyter fra den ene siden over til den andre siden av delen som skal understøpes. Eventuelt bygges forskalingen slik på den siden hvor det fylles at det oppnås tilstrekkelig overtrykk til å presse mørtelen helt fram. Alternativt kan mørtelen pumpes inn gjennom slange som har munning omtrent midt under stålplata.
Mengden måles som prosjektert areal av stålplater/konstruksjonsdeler som understøpes. Enhet: m2
Omfatter materialer og arbeider i forbindelse med levering, transport, mellomlagring, montering og kontroll av konstruksjoner og konstruksjonsdeler av stål.
Fugekonstruksjoner, rekkverk, samt lagre og system for overvann inngår i prosess 87. Innstøpningsgods inngår i prosess 84.
Materialer skal være i samsvar med gjeldende Norsk Standard for stål, samt standarder referert til i disse i den utstrekning det ikke er angitt avvikende bestemmelser i de etterfølgende prosessene eller i den spesielle beskrivelsen.
Utførelse skal være i samsvar med NS-EN 1090-2:2008+A1:2011 utførelsesklasse EXC3 og bestemmelsene gitt i Prosesskoden. Ved eventuelle uoverensstemmelser gjelder Prosesskoden foran NS-EN 1090-2+A1.
Stålkonstruksjoner skal leveres CE-merket i henhold til NS-EN 1990:2002+NA:2008 Krav til samsvarsvurdering av lastbærende komponenter.
Utførelsen skal være i henhold til akseptkriterier for utførelsesklassen og de ulike kontrollklassene angitt i de enkelte prosesser eller i den spesielle beskrivelsen.
Arbeidet med leveransen skal foregå i nær kontakt og samarbeid med byggherren. Entreprenøren plikter å holde byggherren underrettet om arbeidets gang og skal orientere om eventuelle problemer under arbeidet som kan ha betydning for produktets kvalitet eller leveringstidspunkt.
Entreprenøren skal gjennomføre kontrollen i henhold til kravene angitt for de enkelte prosesser og i et omfang avhengig av kontroll- og utførelsesklasse.
Byggherren har rett til å kontrollere alle sider ved produksjonen, også hos underleverandører.
Byggherren skal underrettes minst tre arbeidsdager i forveien når kontroll, som byggherren skal foreta eller bevitne, skal foretas. Entreprenøren plikter fritt å stille nødvendig arbeidshjelp og kraner for sjauing og snuing etc., samt målehjelp til disposisjon for byggherren.
Dersom byggherren forlanger det skal samtlige stålkomponenter legges fram for kontroll etter hvert som de produseres, og på en slik måte at bearbeidingen kan kontrolleres.
Omfatter levering og kontroll av stålmaterialer. Kostnader fram til bearbeiding i verkstedet inngår i prosessen. Hvis materialene skal leveres med avtagning, omfatter prosessen også utførelsen av denne.
Materialer skal leveres CE-merket i henhold til aktuell produktstandard.
Materialer av type Konstruktivt stål I og Konstruktivt stål II (se prosess 85.11) skal leveres med kontrollsertifikat 3.2 i henhold til NS-EN 10204. Øvrige materialer skal leveres med kontrollsertifikat 3.1 i henhold til NS-EN 10204.
Forlangte materialsertifikater/beviser skal være gjennomgått og godkjent av entreprenøren før materialene tas i bruk i produksjonen. Sertifikatene skal være tilgjengelige for byggherren og skal inngå som en del av sluttdokumentasjonen.
Materialene skal merkes tydelig fra produsent og håndteres og lagres slik at de ikke skades og slik at deres data (stålsort, chargenummer etc.) lett kan kontrolleres. Stålsorten skal framgå av merkingen. Entreprenøren har ansvaret for merkingen og for at merkingen vedlikeholdes. Anvendelsen av materialene skal være sporbar.
Kontrollsertifikat 3.2 forutsetter at materialene bestilles fra produsent.
Materialer levert med kontrollsertifikat 3.1 vil ikke bli besiktiget av kjøper hos produsenten. Disse skal derfor kontrolleres av entreprenøren med hensyn til spesifiserte toleranser og overflatebeskaffenhet så snart de mottas.
Spesiell prøving av materialene kan forlanges for materialer uten dokumentasjon av spesifikk prøving i henhold til NS-EN 10204 fra produsenten, for eksempel materialer levert fra lager. Entreprenøren skal innhente byggherrens aksept for å kunne anvende materialer uten dokumentasjon. Disse materialene skal besiktiges og kontrolleres av entreprenøren med hensyn til toleranser og overflatebeskaffenhet. Det tas prøve fra hver enkelt stang, plate, støpestykke etc. dersom innstemplet chargenummer ikke kan påvises. Kan chargenummer påvises for hver enkelt stang, plate, støpestykke etc. sløyfes prøvingen dersom tilfredsstillende dokumentasjon for vedkommende charge framlegges. Har flere stenger, plater, støpestykker etc. samme chargenummer og dokumentasjon mangler, bestemmes antall prøver av byggherren.
Prøving skal utføres i samsvar med kravene til prøving i NS-EN 10025-1:2005 kapittel 9 og 10 samt Tillegg A. Stykkanalyser utføres i henhold til NS-EN 10025-1:2005 kapittel 13 valgmulighet 2.
Prøvene skal som et minimum omfatte kjemisk sammensetning, strekkprøving og slagseighetsprøving. Dersom det er nødvendig å fastslå materialets leveringstilstand skal det også foretas metallografiske slip og vurdering av mikrostrukturen. Resultatene av prøvingen skal tilfredsstille forutsatte krav til materialet for den aktuelle bruk.
Mengden måles som netto prosjektert vekt i henhold til endelige materiallister. Det regnes med densitet lik 7,85 kg/dm3. Det regnes ikke tillegg for sveiser, og det regnes ikke fradrag for skruehull og sveisefuger. Enhet: tonn
Omfatter levering og eventuell prøvning av valset stål og tilsettmaterialer for sveising.
Valset stål
Stålsort angis i henhold til betegnelsene i NS-EN 10027-1 og er angitt i den spesielle beskrivelsen.
Materialer skal grupperes som Konstruktivt stål og Ikke-konstruktivt stål.
Konstruktivt stål er stål som inngår i bærekonstruksjonen, eller som er forbundet til denne med sveising. Konstruktivt stål omfatter også andre konstruksjoner av stor sikkerhetsmessig betydning slik som vegrekkverk, trapper etc.
Konstruktivt stål inndeles videre, avhengig av spenningsforhold og belastningstype, i Konstruktivt stål I og Konstruktivt stål II i henhold til tabell 85.11-1.
Ikke-konstruktivt stål omfatter stål for bruk i forbindelser uten konstruktiv betydning.
Konstruktivt stål
Som valsete plater og profiler i Konstruktivt stål skal benyttes normaliserte/ normaliserende valsede sveisbare finkornstål i henhold til NS-EN 10025-3 (N/NL-kvalitet) eller termomekanisk valsede sveisbare finkornstål i henhold til NS-EN 10025-4 (M/ML-kvalitet).
For sekundære konstruksjoner kan det benyttes ulegert konstruksjonsstål i henhold til NS-EN 10025-2.
Som hulprofiler i Konstruktivt stål skal det benyttes varmformet stål i henhold til NS-EN 10210-1 som angitt i tabell 85.11-6. For hulprofiler som skal sveises, skal det benyttes finkornstål (NH-kvalitet). For lufttemperaturer lavere enn -20 °C skal det benyttes NLH-kvalitet.
For Konstruktivt stål som skal sveises, skal det benyttes minimum nominell fasthet S355. For stål som ikke skal sveises, og for stål som ikke inngår i bærende konstruksjoner (trapper etc.) kan det benyttes lavere fasthet. For profiler og stangstål kan det også benyttes lavere fasthet. Maksimum tillatt nominell fasthet er S460.
Generelle minimumskrav til stål:
- Duktilitet minimum 15 %
- fu/fy >= 1,2
- slagseighet Charpy-V minimum 27J ved -20 ºC
Dersom det er spesifisert høyere krav, enten ved direkte spesifikasjon eller ved at det er valgt stål hvor standarden angir høyere krav, gjelder de spesifiserte krav foran minimumskravet.
Tabell 85.11-2 angir tillatte stålsorter med tilhørende maksimale tykkelser for bruk i bruer, avhengig av minimum lufttemperatur i henhold til NS-EN 1991-1-5. Tabellen gjelder pålitelighetsklasse 3. Som grunnlag for tabellen er det videre forutsatt at temperaturfall på grunn av utstråling er inkludert (temperaturforskjell DeltaTr = -10 °C) og at sikkerhetsmarginen DeltaTR = 0. Videre er det i tabellen satt som krav at testtemperaturen maksimalt er 20 °C høyere enn referansetemperaturen.
Begrensningene i tykkelse gjelder for stål som kan få sprøbrudd, det vil si utmattingspåkjente konstruksjoner, strekkpåkjente konstruksjoner og sveiste konstruksjoner. Disse verdiene kan også konservativt benyttes for pålitelighetsklasse 1 og 2.
1) S235 og S275 skal ikke benyttes som for Konstruktivt stål som skal sveises.
2) Betyr at stålsorten ikke er tillatt for disse temperaturområdene.
3) Ulegert konstruksjonsstål skal normalt ikke benyttes som Konstruktivt stål.
Ikke-konstruktivt stål
Som valsete plater og profiler i Ikke-konstruktivt stål kan benyttes ulegerte konstruksjonsstål i henhold til NS-EN 10025-2.
Generelle leveringskrav for stål
Etterfølgende tabeller viser obligatoriske tilleggskrav som gjelder for de ulike stålsorter, avhengig av om det er Konstruktivt stål I, Konstruktivt stål II eller Ikke-konstruktivt stål.
Tabellene angir minimumskrav. For materialer som skal sveises, skal entreprenøren påse at det stilles krav til kjemisk sammensetting, karbonekvivalent, hardhet, skårslagseighet etc. slik at krav til ferdig sveist konstruksjon oppfylles, se prosess 85.24. Entreprenøren skal, før leveransen finner sted, forsikre seg om at materialet kan sveises uten problemer ved å benytte vanlige sveiseprosesser, for eksempel ved å forlange sveisbarhetsdokumentasjon fra stålprodusenten. Entreprenøren skal selv spesifisere nødvendige tilleggsvalgmuligheter ved bestillingen.
Ved bestilling av valset stål fra verk skal de ønskede lengdetoleranser angis. Valsede materialer skal tilfredsstille gjeldende toleransekrav i henhold til Norsk Standard for levering av stålmaterialer. Materialer, som er blitt sterkt deformerte, skal kasseres, mens materialer som er jevnt deformert opptil 3 % kan tillates rettet og anvendt. Prosedyren som følges ved rettingen forelegges byggherren før arbeidet utføres.
Stålmaterialer skal leveres slyngrenset og primet med hvit sinkrik primer. Innvendig i kasser skal også sveisen påføres et strøk primer etter sveisekontroll. Stålet skal lagres under klimatiske forhold slik at det ikke korroderer eller misfarger primeren. Alternativt kan det innvendig i kassen sandblåses til Sa 1 og påføres et strøk primer etter sammensveising i verksted. Sveisen i montasjeskjøt på byggeplass skal da påføres et strøk primer etter sveisekontroll.
Konstruktivt stål
Som Konstruktivt stål skal det så vidt mulig nyttes nyvalsede materialer bestilt direkte fra verk (produsent), og det skal forlanges kontrollsertifikat 3.2 i henhold til NS-EN 10204 som dokumentasjon.
Generelle tekniske leveringsbetingelser for valsete plater og profiler i Konstruktivt stål skal være i henhold til NS-EN 10025-1 og for hulprofiler i henhold til NS-EN 10210-1.
For Konstruktivt stål I gjelder krav til forbedrete egenskaper i henhold til Tabell 85.11-3, materialet skal oppfylle krav i henhold til NS-EN 10164:2004-Z25. Z25 er gyldig opp til ZED-verdi på 30 i henhold til NS-EN 1993-1-10. Ved høyere ZED-verdier er Z35 spesifisert i den spesielle beskrivelsen.
1) Z25 er gyldig opp til ZED-verdi på 30 i henhold til NS-EN 1993-1-10. Ved høyere ZED-verdier er Z35 spesifisert i den spesielle beskrivelsen.
For Konstruktivt stål II i henhold til NS-EN 10025-3 og NS-EN 10025-4, gjelder obligatoriske valg i henhold til tabell 85.11-4.
For profilstål og stål til vedlikehold/forsterking av eksisterende bruer, kan Konstruktivt stål II i henhold til NS-EN 10025-2 (ulegert konstruksjonsstål) benyttes med tilleggskrav i henhold til tabell 85.11-5.
Merknad: For disse ståltypene forlanges kontrollsertifikat 3.1 i henhold til NS-EN 10204 som dokumentasjon.
For varmformede hulprofiler kan følgende stålsorter benyttes med tilleggskrav i henhold til tabell 85.11-6.
1) Ulegert konstruksjonsstål skal ikke benyttes for Konstruktivt stål som skal sveises.
2) For minimum lufttemperatur lavere enn -20 °C, skal stålsort S355NLH benyttes.
Ikke-konstruktivt stål
Som Ikke-konstruktivt stål skal det så vidt mulig nyttes nyvalsede materialer bestilt direkte fra verk (produsent), og det skal forlanges kontrollsertifikat type 3.1 i henhold til NS-EN 10204 som dokumentasjon.
Generelle tekniske leveringsbetingelser for Ikke-konstruktivt stål skal være i henhold til NS-EN 10025-1 og for hulprofiler i henhold til NS-EN 10210-1 eller NS-EN 10219-1.
For kaldformede hulprofiler gjelder krav i henhold til tabell 85.11-7.
Overflatebeskaffenhet
Plater og bredflatstål i henhold til NS-EN 10163-1 og NS-EN 10163-2
Profiler i henhold til NS-EN 10163-1 og NS-EN 10163-3
Stangstål i henhold til NS-EN 10221
Klassen er angitt i den spesielle beskrivelsen. Stangstål brukt som Konstruktivt stål skal anses å være strekk- og utmattingspåkjent.
Merknad 1) Klasse D vil gi en største dybde for en radiell feil på 0,25 mm. Dette kravet er gyldig for diameter opp til 80 mm. For diameter opp til 120 mm kan klasse C benyttes, men her vil største dybde for en radiell feil være 1,0 mm. Klassen skal spesifiseres på grunnlag av forutsatt utmattingslevetid.
Tilsettmaterialer for sveising
Grunnmaterialet og tilsettmaterialet skal ha kjemisk sammensetning og fasthetsegenskaper tilpasset hverandre. Tilsettmaterialet skal være godkjent til bruk for det aktuelle grunnmateriale av offentlig anerkjent kontrollinstitusjon. Tilsettmaterialet skal leveres med kontrollsertifikat 3.1 i henhold til NS-EN 10204 med angivelse av C, Mn, Si, P, S, Cr, Cu, V, Al, N samt andre legeringselementer. Flux til sveisemetode 121 (SAW) kan leveres med prøverapport i henhold til punkt 3.2 i NS-EN 10204:2005, prøvingsrapport type 2.2.
I bærende sveiseforbindelser skal det brukes tilsettmateriale som tilfredsstiller følgende krav:
Ved sveising med dekkede elektroder tilfredsstilles vanligvis disse kravene ved bruk av basiske elektroder i klasse 3YH i henhold til Det Norske Veritas regler. Ved pulverbuesveising og dekkgassveising tilfredsstilles likeledes dette vanligvis ved bruk av elektroder i klasse IIIY.
Pulver, tilsettmateriale og keramisk motlegg skal oppbevares i henhold til leverandørens bestemmelser.
Omfatter forarbeider med støpeform etter modell, levering av støpestål og støpejern, utstøping, rensing, fjerning av stigerør og klargjøring for bearbeiding og overflatebehandling. Spesifikasjoner for materialer og arbeider er angitt i den spesielle beskrivelsen.
For kabelhoder av støpestål henvises det til håndbok R410 Kabler til henge-, skråstag- og buebruer.
Bearbeiding inngår i prosess 85.222.
Omfatter levering av skruer med muttere og skiver. Overflatebehandling inngår i prosessen.
Skruer og muttere skal leveres med kontrollsertifikat 3.1 i henhold til NS-EN 10204. Skruer og muttere skal tilfredsstille kravene i NS-EN ISO 898-1 og NS-ISO 898-2 eller NS-EN ISO 3506-1 og -2.
Skruer skal utføres med valsede gjenger.
Dersom skruer i kvalitet 10.9 (eller høyere) rengjøres med saltsyre eller andre medier som kan forårsake hydrogensprøhet, skal rengjøringen etterfølges av oppvarming til 200 ºC i 1 time.
Skruer og muttere i forbindelser uten forspenning skal tilfredsstille kravene i NS-EN 15048-1 og -2. Skruer, muttere og skiver i forbindelser med forspenning skal tilfredsstille kravene i NS-EN 14399-1.
Skruer, skiver og muttere skal være varmforsinket i henhold til NS-EN ISO 10684. Skruer med mindre diameter enn 12 mm leveres som rustfritt stål A4-80 i henhold til NS-EN ISO 3506.
Det velges skruer i henhold til tabell 85.13-1 og 85.13-2.
For å få en jevnest mulig tilstrammingskraft, skal skruer påføres et egnet smøremiddel. Det vises for øvrig til prosess 85.25.
Enhet: kg
Omfatter levering og sveising av boltedybler for samvirkeforbindelser stål/betong.
Boltedybler skal leveres i henhold til NS-EN ISO 13918.
Sveising av boltedybler skal utføres i henhold til NS-EN ISO 14555. Sveisen skal utføres som full gjennomsveising.
Sveisereparasjon skal utføres etter godkjent prosedyre.
5 % av boltedyblene skal prøves. Prøvingen foretas ved at boltene bøyes 15° ved å slå på siden av hodet med en hammer. Sveisen skal ikke vise tegn til sprekker eller manglende gjennombrenning (spesiell lyd). Boltene skal ikke rettes etter prøvingen. Bolter som ikke oppfyller kravene, skal skiftes, og ekstra prøving av nærliggende boltedybler skal utføres. Prosedyre for utskifting og ekstra prøving forelegges byggherren for uttalelse.
Enhet: kg
Omfatter materialer og arbeider for tilvirking av smidd stål. Spesifikasjoner for materialer og arbeider er angitt i den spesielle beskrivelsen.
For kabelhoder av smidd stål henvises det til håndbok R410 Kabler til henge-, skråstag- og buebruer.
Bearbeiding inngår i prosess 85.223.
Omfatter arbeider i verksted som er nødvendig for å levere stålkonstruksjonene i henhold til angitte krav og den spesielle beskrivelsen. I prosessen inngår blant annet utarbeidelse av produksjonstegninger, materiallister, sveiseplaner og sveiseprosedyrespesifikasjoner, sveiseprosedyreprøver, maler, jigger, forarbeider, bearbeiding (skjæring, klipping, saging, bøying, boring, fresing, dreiing etc.), sammensetting og sveising, utlegging/prøvesammenbygging, intern transport, emballasje, merking, lagring og kontroll av delene. Omfatter også kostnader vedrørende godkjenning av sveisere samt eventuell utvidet kontroll og etterkontroll av kasserte/utbedrede sveiser, se punkt c).
Overflatebehandling inngår i prosess 85.3 og transport og montasje i prosess 85.4.
Stålkonstruksjoner utført etter disse retningslinjer skal bare leveres og monteres av verksteder som har nødvendig fagkompetanse og teknisk utstyr. I den grad verkstedet (entreprenøren) selv ikke har slik fagkompetanse, skal det engasjeres kvalifisert bistand. Med fagkompetanse forstås at verkstedet har kompetanse i konstruksjon, planlegging, arbeidsutførelse og kontroll.
Toleransekrav til de forskjellige konstruksjoner og konstruksjonselementer er angitt i NS-EN 1090-2 eller i den spesielle beskrivelsen. Toleransekrav er gitt for ubelastede konstruksjoner ved referansetemperatur +5 °C.
For toleransekrav for konstruksjonselementer som ikke er dekket i NS-EN 1090-2+A1 eller i den spesielle beskrivelsen, gjelder NS-EN ISO 13920:1996 toleranseklasse A (tabell 1 og 2) og E (tabell 3).
Mengden måles som netto prosjektert vekt i henhold til endelige materiallister. Det regnes med densitet lik 7,85 kg/dm3. Det regnes ikke tillegg for sveiser, og det regnes ikke fradrag for skruehull og sveisefuger. Enhet: tonn
Omfatter forarbeider som utarbeidelse av produksjonstegninger, materiallister, sveiseplaner, maler og jigger. Byggherren utarbeider en 3D-modell og beskrivelser som inneholder nødvendige opplysninger om konstruksjonens oppbygging og geometri, dimensjoner, materialer og forbindelser. Entreprenøren skal benytte denne 3D-modellen til å utarbeide nødvendige produksjonstegninger og materiallister.
Produksjonstegninger og materialister forelegges byggherren for uttalelse før produksjonsstart.
Kostnaden angis som rund sum. Enhet: RS
Omfatter bearbeiding av valset stål som fot eksempel skjæring, klipping, saging, bøying, boring, høvling, fresing, dreiing, sliping etc.
Retting og bøying
Bøying og retting av materialer skal fortrinnsvis utføres ved varmforming (varmbøying).
Bøying og retting skal utføres med forsiktighet slik at det ikke oppstår hakk, sprekker, utbulinger eller skader i materialet.
For varmforming og varmretting/flammeretting skal det utarbeides prosedyrer i samråd med stålprodusenten. Denne forelegges byggherren før arbeidet starter. Arbeidet skal utføres av kvalifisert personell. Utførelsen krever en nøyaktig kontroll og registrering av stålets overflatetemperatur.
Varmbøying av termomekanisk valset stål og høyfast stål (fy >= 420 MPa) er normalt ikke tillatt og skal forelegges byggherren for uttalelse i hvert enkelt tilfelle. Varmretting er tillatt i henhold til prosedyre fra stålleverandør.
Kaldbøying kan tillates, men skal utføres i henhold til stålprodusentens anbefalinger. Prosedyren forelegges byggherren før arbeidet starter.
Materiale som er blitt jevnt deformert opptil 3 % kan tillates anvendt. Ved formingsoperasjoner som gir deformasjoner i området 3-10 % skal eldningsprøving utføres. I eldet tilstand (10 % deformasjon + varmebehandling ved 250 °C i 1 time) skal krav til materialets skårslagseighet være oppfylt.
For kontroll med kast og forskyvninger i forbindelse med fabrikasjon, kan flammeretting tillates i visse tilfeller. Prosedyre med angivelse av temperatur og temperaturkontroll skal forelegges byggherren for uttalelse for hver enkelt stålkvalitet.
Kapping
Kapping og oppdeling kan utføres ved brenning, saging eller klipping. Ved klipping skal kalddeformert materiale i kanten fjernes.
Ved slisser og innspringende hjørner skal det bores hull før brenningen, selv om dette ikke er spesielt angitt på tegningene. Er hullets dimensjon ikke angitt, skal dette bores Ø 20 mm. Brenningen skal utføres slik at hullets avrunding fullt ut kommer til nytte uten at det oppstår kjerv.
Renkapping av ender og kanter bør av hensyn til krympingen utføres etter at mest mulig av sveisearbeidet på vedkommende del er utført.
Bearbeiding av kanter, endeflater og hull
Kanter, endeflater og hull skal utbedres for grader og ujevnheter ved hjelp av høvling, fresing, sliping eller filing. Kanter brekkes eller avrundes minimum 2 mm ved sliping. Sliping foretas i valseretningen.
Skal overflaten metallbelegges, skal herdete områder fra for eksempel brenning, fjernes ved sliping.
Hvor det er forutsatt trykkoverføring ved direkte anlegg (skal være angitt på tegning), skal begge anleggsflater bearbeides så nøyaktig at fullstendig anlegg oppnås. t = 0,2 mm i henhold til NS 1420 gjelder som krav til planhet.
Omfatter bearbeiding av støpestål og støpejern.
For kabelhoder i støpestål henvises det til håndbok R410 Kabler til henge-, skråstag- og buebruer.
Omfatter bearbeiding av smidd stål.
For kabelhoder i smidd stål henvises det til håndbok R410 Kabler til henge-, skråstag- og buebruer.
Omfatter sammensetting, sammenbygging, fastspenning på sveisebord, montering i jigger etc. av de enkelte ståldeler eller stålelementer før endelig sammenføyning utføres (sveising, sammenskruing eller lignende). Omfatter også innmåling og justering i forbindelse med dette samt kontroll før endelig sammenføyning utføres. Prøvemontasje og sammenstilling av konstruksjonsdeler inngår i prosess 85.26. Montering av stålkonstruksjoner på byggeplass inngår i prosess 85.4.
Sammensettingen skal sikre at korrekt geometri av det endelige produkt oppnås etter sammenføyning uten at ståldelene utsettes for uheldige påkjenninger, tvangskrefter og lignende. Montasjestål fjernes etter bruk som beskrevet i prosess 85.42.
Omfatter arbeider i forbindelse med sveisearbeider. Dette omfatter, i tillegg til selve sveisearbeidet, utarbeidelse av sveiseprosedyrespesifikasjoner, utførelse av nødvendige produksjonsprøver og sveiseprosedyreprøver, rengjøring av fuger og fjerning av heftsveiser, føring av sveiseprotokoll, tilføring av nødvendig for- og ettervarme, utførelse av sveisekontroll, reparasjoner og etterkontroll. Prosessen gjelder smeltesveising med elektrisk lysbue som varmekilde.
Kvalitetssystem skal tilfredsstille kravene i NS-EN ISO 3834-2.
Det vises til prosess 85.11.
Forarbeider
For større og/eller viktige sveisearbeider skal entreprenøren utarbeide en detaljert sveiseplan, som viser hvordan sveisearbeidene er tenkt utført. Det skal også utarbeides rutiner for lagring og håndtering av pulver, tilsettmateriale og keramisk motlegg. Sveiseplaner og sveiseprosedyrer forelegges byggherren i god tid før arbeidene igangsettes.
Sveis og sveisefuge skal angis på tegningene i samsvar med NS-EN ISO 2553. For bærende sveiser skal det utarbeides sveiseprosedyrespesifikasjoner i henhold til NS-EN ISO 15609-1. Sveiseprosedyrer (WPS) for sveiser i kontrollklasse 2 og 3 skal godkjennes ved sveiseprosedyreprøving i henhold til NS-EN ISO 15614-1:
- Prøvetemperaturen ved slagseighetsprøving skal være i henhold til produktstandardene for grunnmaterialet, se tabell 85.11-2, og maksimalt 20 °C høyere enn minimum lufttemperatur.
- Skårplassering for prøving i varmepåvirket sone skal være i smeltegrensen og i smeltegrensen +2 mm.
- Slagseighetsprøving skal utføres i rotområdet for tykkelser over 25 mm og alltid dersom forskjellige tilsettmaterialer er brukt for sveising av rot og fylling av sveisen.
- Hardhetsmålinger skal også gjøres for materialer med flytegrense <= 275 MPa.
Følgende krav skal oppfylles:
Tidligere kvalifiserte sveiseprosedyrer kan aksepteres dersom de ikke er eldre enn 5 år, tilfredsstiller kravene til kvalifisering av sveiseprosedyrer og er innenfor kvalifiseringsområdet som gitt i NS-EN ISO 15614-1:2004 kapitel 8.
Byggherren skal varsles før sveiseprosedyreprøven legges slik at han kan være tilstede. Prøvingen skal utføres ved et godkjent laboratorium. For sveiser i kontrollklasse 2 kan godkjenning alternativt gis på grunnlag av tidligere godkjente prosedyreprøver eller annen uavhengig dokumentasjon.
For spesielle sveiser, hvor de angitte prøvestykker i NS-EN ISO 15614-1 ikke er representative for den aktuelle sveisen, kan godkjenning ved bruk av før-produksjonssveising benyttes i henhold til NS-EN ISO 15613. For denne type sveis skal relevante sveiseparametere kontrolleres, så som effektivt sveisetverrsnitt, rotfeil, rotåpning etc. Sveiseprosedyreprøver og prøvesveiser skal utføres og forelegges byggherren før produksjonen starter.
Når det gjelder krav til skårslagseighet, hardhet og makroslip for sveiseprosedyreprøven, vises det til generelle krav til sveisearbeidet.
Generelle krav til sveisearbeidet
Bærende deler av stålkonstruksjonen skal utføres i henhold til kontroll- og utførelsesklassen.
Fugene skal utføres i samsvar med tegninger og for øvrig i henhold til NS-EN ISO 9692-2. Fugene skal være frie for skitt, rust, glødeskall, maling, fett og lignende. Er fugene utført ved stansing, klipping eller brenning, skal kalddeformert materiale og herdesjikt etter brenning fjernes ved sliping.
Ved sveising av kilsveis skal rotåpningen maksimalt være 2 mm. Dersom rotåpningen er større enn 2 mm, men mindre enn 5 mm, fuges tilstøtende element og sveiseforbindelsen utføres fullt gjennomsveist. Behov for for- og ettervarming bestemmes av entreprenøren i samråd med leverandører av stålmaterialer og tilsettmaterialer. Det vises også til NS-EN 1011-1, -2 og -3.
Sveisearbeidet skal utføres på en slik måte at en har full kontroll over sveisedeformasjonene, og slik at den ferdige konstruksjonsform blir som forutsatt på tegningene. Sveisedeformasjonene skal fortrinnsvis motvirkes ved at de delene som skal føyes sammen på forhånd, legges ut på en slik måte at formen blir riktig etter at sveisearbeidet er avsluttet og sveisen avkjølt. Se for øvrig prosess 85.23. Må konstruksjonen likevel rettes etter sveisingen, utføres dette som varmbøying, se prosess 85.221.
Området ved sveisestedet skal være fritt for fuktighet. Sveisestedet skal skjermes mot vind og trekk. Sveising tillates ikke ved lavere omgivelsestemperatur enn +5 °C.
Laveste tillatte godstemperatur er +30 °C. Denne temperaturen etableres i et område med bredde 75 mm på begge sider av sveisens midtlinje.
Hver sveisestreng og den ferdige sveis skal avslagges og rengjøres.
For sveiser i henhold til kontrollklasse 2 og 3, skal heftsveiser fjernes. Heftsveisene kan imidlertid bli stående som en permanent del av hovedsveisen dersom de utføres av kvalifiserte sveisere under de samme betingelser som rotstrengen/hovedsveisen. Entreprenøren skal framlegge kvalifisert prosedyreprøve utført med heftsveis. Start og stopp av heftsveiser som blir stående, skal slipes.
Elektroden skal ikke tennes utenfor sveisefugen. Dersom dette likevel skjer, skal tennmerkene slipes bort. Det avklares med byggherre om det i tillegg skal utføres prøving med magnetpulver i de aktuelle områder.
Krav til sliping av sveiser er angitt i den spesielle beskrivelsen.
Ferdige sveiser skal oppfylle kravene som er gitt for kvalifisering av sveiseprosedyrer.
Spesielle krav til sveising av trapesprofiler i kjørebaneplate
Sveisen skal utføres som delvis V-sveis med gjenstående rotåpning (manglende gjennombrenning) 0-2 mm, se NS-EN 1993-2:2006+NA:2009 punkt C2.4.2.
Gap mellom trapesprofil og dekkeplate bør være <= 1 mm. Motlegg i buttskjøter skal ikke heftsveises utenfor sveisefugen til hovedsveisen.
Akseptgrenser for sveiser
Grenser for enkeltfeil og kombinerte feil som kan aksepteres, er definert nedenfor. Hvis grensene overskrides, skal feilene meldes til byggherren før reparasjon iverksettes.
Gjentatte funn av feil utover akseptgrensene og funn av plane feil skal føre til øket ikke-destruktiv kontroll av forbindelsene, gjennomgang av sveiseutførelsen og sveiseinspeksjonen, og eventuell revisjon av sveiseprosedyren.
Feilindikasjoner som kan være plane, men som på grunn av vanskelig geometri eller annet er vanskelige å tolke, skal føre til gjennomgang av kontrollmetoden for om mulig finne en bedre metode. Gjentatte systematiske feil er ikke tillatt.
Akseptgrenser for visuell inspeksjon
NS-EN 1090-2+A1 gir kvalitetsnivå for de ulike utførelsesklassene i tillegg til akseptkriterier for sveiser i utførelsesklasse EXC4 (kvalitetsnivå B+). Akseptkriterier for kvalitetsnivå B, C og D er gitt i NS-EN ISO 5817. For sveiser i kontrollklasse 2 gjelder akseptkriterier for kvalitetsnivå B. For sveiser i kontrollklasse 3 gjelder akseptkriterier kvalitetsnivå B+:
- Sveiser skal ha jevn overflate og gå jevnt over i grunnmaterialet.
- Kilsveiser bør være symmetrisk og ha svakt konkav eller rett overflate.
- Sveiser skal ha en jevn overgang til grunnmaterialet uten skarpe kanter.
Akseptgrenser for magnetpulverinspeksjon
Akseptgrenser avhengig av kvalitetsnivå er gitt i NS-EN ISO 23278.
Akseptgrenser for røntgeninspeksjon
Akseptgrenser avhengig av kvalitetsnivå er gitt i NS-EN ISO 10675-1.
Akseptgrenser for ultralydinspeksjon
Akseptgrenser avhengig av kvalitetsnivå er gitt i NS-EN ISO 11666.
Reparasjon
Reparasjonsarbeider skal forelegges byggherren for uttalelse før oppstart.
Skriftlig reparasjonsprosedyre skal forelegges byggherren for uttalelse. Spesifikasjonen skal inneholde metode for fjerning av feil, fugeutforming etc. Spesifikasjonen skal om nødvendig inneholde en ny kvalifisert sveiseprosedyre.
Sveiseforbindelser som inneholder defekter etter ferdig utført sveising skal repareres i henhold til nedenstående:
Hvis det fjernes mer enn den minste verdien av 7 % av godstykkelsen eller 3 mm, skal reparasjonen utføres i henhold til nedenstående:
Området som er reparert, skal inspiseres visuelt, og det skal foretas 100 % ikke-destruktiv kontroll med relevante metoder.
Generelt
Kontrollen deles i tre klasser avhengig av konstruksjonstype/arbeidsprosess
- kontrollklasse 1: Liten kontroll
- kontrollklasse 2: Middels kontroll
- kontrollklasse 3: Omfattende kontroll
Kontrollklasse velges i samsvar med tabell 85.24-1.
1) Konstruksjoner eller arbeidsprosesser som ikke dekkes av tabellen, er angitt i den spesielle beskrivelsen.
2) Hvis utmatting er dimensjonerende, skal kontrollklasse 2 erstattes med kontrollklasse 3. Dette er angitt i den spesielle beskrivelsen.
Entreprenøren plikter å utføre egenkontroll ledet av en erfaren sveisefagmann under hele arbeidets gang. Ved sveiser i kontrollklasse 2 og 3, eller i de tilfeller der det er spesielt avtalt, skal entreprenøren føre protokoll over sveisearbeidet. Protokollen skal inneholde
Entreprenøren skal føre en løpende kontroll med sveisearbeidene i form av visuell kontroll og kontroll med røntgen og/eller ultralyd og magnetpulverkontroll eller lignende for påvisning av sprekker, porer, bindefeil, slagginneslutninger, kantsår, rotfeil og lignende. Omfanget av kontrollen avhenger av kontrollklassen og skal være i henhold til tabell 85.24-2. For sveiseforbindelser med mindre enn 100 % kontrollomfang, skal kontrollen utføres på områder der sannsynligheten for feil anses å være størst.
1) En film ved hvert kryss mellom langsgående/tversgående sveiser.
2) Film for sveis rundt omkretsen på rør skal inneholde start og stopp av sveisingen. Hvis stedene for start og stopp ikke er kjent, utføres 100 % kontroll.
3) Hvis det ved ultralydkontrollen finnes usikre sveisefeil, skal disse i tillegg kontrolleres med røntgen.
Gjelder platetykkelser fra 10 mm og oppover.
Stikkprøvekontroll minimum 5 %.
Utvendige sveiser, hvis formål er å permanent tette lukkede rom, skal kontrolleres minimum 20 % med magnetpulver.
Røntgenkontroll erstattes av ultralyd for godstykkelser større enn 40 mm.
Montasjebuttsveiser skal ha 20 % røntgenkontroll og 100 % ultralydkontroll.
Lamineringstest utføres i en sone på 75 mm på hver side av sveisens senterlinje.
Ultralyd erstattes av røntgen for godstykkelser mindre eller lik 10 mm. Gjelder buttsveiser.
Trapesprofiler i kjørebaneplate
Sveis av trapesprofiler i kjørebaneplate skal kontrolleres ved at det utføres produksjonsprøver. Produksjonsprøvene skal utføres under normal produksjon og i direkte forlengelse av den aktuelle konstruksjonen uten stopp eller justering av sveiseparametere. Antall produksjonsprøver er angitt i den spesielle beskrivelsen. Dersom dette ikke er angitt, skal det utføres en produksjonsprøve per 100 m trapesprofil i starten av produksjonen. Når prosessen har tilfredsstillende kvalitet, kan dette antallet reduseres til en prøve per 200 m. Reduksjon av prøveomfang skal forelegges byggherren for uttalelse. Forespørselen skal inneholde statistikk over prøveresultatene. Sveiseparametere skal registreres og hardhetsprøve og makroslip utføres i henhold til NS-EN ISO 15614-1. Relevante geometriske forhold skal kontrolleres, så som gjenstående rotåpning (manglende gjennombrenning), effektivt sveisetverrsnitt og overgang til grunnmaterialet. Prøven skal bøyes slik at sveiseroten åpnes for inspeksjon.
Rør og hulprofiler
Rør og hulprofiler som benyttes i konstruksjonen og som har slike dimensjoner at de ikke kan overflatebehandles på innsiden, skal være lufttette. Slike elementer skal trykkprøves og tåle minst 50 kPa overtrykk. Entreprenøren skal gjennomføre 100 % trykkprøving av disse med sveisene overstrøket med såpevann eller 100 % magnetpulverkontroll av sveisene.
For lukkede stivere inne i kassetverrsnitt med avfuktingsanlegg, er slik trykkprøving unødvendig, men det skal sørges for drenasje inn i kassetverrsnittet ved laveste punkt (normalt ved opplegg).
Dokumentasjon
Ikke-destruktiv kontroll (NDT) skal dokumenteres slik at de inspiserte områder lett kan identifiseres og slik at kontrolldokumentasjonen lett kan mangfoldiggjøres. Dokumentasjonen skal identifisere og lokalisere sveisefeilene og stadfeste hvorvidt disse er innenfor eller utenfor akseptkriteriene. Sveisefeilene skal angis på skisser som viser beliggenhet både langs sveisene og i sveisetverrsnittet.
For ultralydkontroll skal ekko som overstiger 50 % av referansehøyden for kontrollklasse 2 og 20 % for kontrollklasse 3 rapporteres. Rapporten skal inneholde posisjon av sveisefeil, ekkohøyde, lengde, dybde under overflaten og type feil. Dersom type feil ikke med sikkerhet kan konstateres, skal sannsynlig feiltype angis.
Utførelse
Ikke-destruktiv kontroll (NDT-kontroll) av sveiser skal ikke utføres tidligere enn kravene gitt i tabell 23 i NS-EN 1090-2:2008+A1:2011. Generelle krav til NDT-kontroll av sveiste forbindelser er angitt i NS-EN ISO 17635.
Røntgenkontroll skal utføres i henhold til NS-EN ISO 17636-1 eller -2.
Ultralydkontroll av sveiseforbindelser i plater skal utføres i henhold til NS-EN ISO 17640.
Magnetpulverkontroll skal utføres i henhold til NS-EN ISO 17638. Det bør benyttes AC yokes. Hvis metoden med "prods" (direkte strømgjennomgang) blir benyttet, skal en være forsiktig slik at en unngår lokal oppvarming av testoverflaten. Blybelagte eller myke elektroder skal benyttes. Det skal benyttes kontrastfarge (hvit kontrastvæske). Entreprenøren skal utarbeide prosedyrer for NDT-kontroll. Disse skal forelegges byggherren for uttalelse.
Omfatter tilsetting av skruer.
Se prosess 85.13
Generelt
Skruelengden skal være så stor at man ved tilsetting for hånd (løs tilsetting) får mutterne helt påskrudd (full mutter) med utstikkende minst en hel gjenge.
Skruehode og mutter skal ha fullt anlegg mot godset og eventuelle underlagsskiver. Om nødvendig anvendes skråskive og muttersikring. Knuteplater, lasker, fôr og lignende, skal ha fullt anlegg.
Hull skal bores.
De enkelte ståldeler forbores før sammensetningen med hulldiameter 3 mm mindre enn angitt dimensjon. I enkelte tilfelle, hvor entreprenørens arbeidsmetode resulterer i stor nøyaktighet, kan byggherren gi tillatelse til at differansen reduseres. Brotsjing (oppboring) til endelig diameter skal foregå mens konstruksjonen ligger sammenbygget i verkstedet. Under brotsjingen skal de enkelte deler være så godt sammenholdt av skruer og dorer at fjæring eller forskyving ikke finner sted. Hullene skal være glatte og rene, med aksen rettvinklet på godset. Hvis det ikke oppnås rene hull ved vanlig brotsjing, skal det etter avtale eventuelt brotsjes videre til nærmeste større skruediameter, og tilsvarende større skruer anvendes. Etter endelig brotsjing skal hullkantene avfases.
Ved brudeler som ikke blir sammenbygget på forhånd, foregår endelig brotsjing under monteringen. Før skruene isettes, skal byggherren varsles for kontroll av skruehullene.
Avskjæringsforbindelser, forspente og ikke forspente skruer i frie hull
Hulldiameteren skal maksimalt være 1,6 mm større enn skrueskaftdiameteren. Skruene skal kunne settes på plass for hånd uten hammerslag eller liknende.
Ikke forspente skruer i frie hull skal ikke brukes i bærende deler av konstruksjonen.
Etter endt montering av en forbindelse skal skruer gås over på ny og tiltrekkes. Ikke forspente skruer låses med kjørnemerker ved hjelp av passende kjørneslag eller meiselhugg i flukt med mutterens overside.
Forspente skruer trenger ingen ytterligere låsing.
Avskjæringsforbindelser, tilpassede skruer
Hulldiameteren skal maksimalt være 0,2 mm større enn skrueskaftdiameteren.
Skruene skal kunne drives inn med lette slag. Gjengelengden skal være slik tilpasset at den delen av skaftet som tilsvarer klemlengden er uten gjenger. Det skal derfor nyttes underlagsskiver under mutterne.
Etter endt montering etterstrammes og låses skruer som beskrevet for skruer i frie hull.
Friksjonsforbindelser
Hulldiameteren skal være d+1 mm for M12 og M14, d+2 mm for M16 til og med M24 og d+3 mm for M27 og større.
Skruene skal kunne settes på plass for hånd uten hammerslag eller liknende. Det skal være underlagsskive både under hode og mutter.
Det skal være minimum 4 gjenger innenfor mutteren. Det skal videre være minimum 1 hel gjengehøyde utenfor mutteren etter oppspenning.
Kontaktflater, lasker og fôr i friksjonsforbindelser skal blåserenses og metalliseres, men ikke males. Metallbelegget skal være minimum 30 µm, maksimalt 50 µm. Kommer det maling inn på kontaktflatene, skal den fjernes ved blåserensing med påfølgende metallisering. Det påses at det under sjauing, transport og montering ikke kommer fett eller andre forurensninger på friksjonsflatene. Forurensninger tillates kun fjernet ved blåserensing. Dersom friksjonsflatene er angrepet av hvitrust, skal denne fjernes. Friksjonsflater i montasjeforbindelser beskyttes (emballeres) under transport og under lagring. Skruene forspennes som angitt nedenfor.
Forspenning av skruer:
Stramming av en friksjonsforbindelse til spesifisert forspenningskraft skal foretas etter kombinert metode i henhold til NS-EN 1090-2+A1 og NS-EN 14399-2.
Før stramming etter en av metodene angitt ovenfor skal skrueforbindelsen forstrammes til fullt anlegg mellom platene. Forstrammingskraften skal minst være 1/4 av spesifisert prøvelast. Forstrammingen skal starte i senter av skruegruppen og gå mot kantene. Om nødvendig gjentas denne forstrammingen for å ta opp slakk i forbindelsen. Normalt kan forstrammingen oppnås ved bruk av lufttrekker til verktøyet begynner å slå.
Ved bruk av strammeutstyr som skal kalibreres, skal kalibrering foretas minst en gang per skift, ved skifte av fasthetsklasse og ved endring av skruedimensjon.
Ved momentmetoden benyttes en kalibrert momentnøkkel. Momentnøkkelen skal være kalibrert med en nøyaktighet på ± 5 %.
Momentnøkkelen skal innstilles på minimum det moment som er nødvendig for å oppnå prøvelast. Dette momentet bestemmes ved kalibreringsprøver utført i strekkprøveapparat med et utvalg av de skruer som anvendes i forbindelsen (skrue med smøremiddel, skiver og mutter). En representativ prøve skal bestå av minimum 6 skruer for hver dimensjon og fasthetsklasse som benyttes.
Etter forstramming strammes forbindelsen med den forhåndsinnstilte momentnøkkelen ved å starte i senter og gå mot kantene. Strammingen gjentas etter samme mønster til samtlige skruer er fullt strammet.
Lastindikerende metode omfatter bruk av lastindikerende strammeverktøy som registrerer strekk i skruen. Utstyr som baseres på torsjon, tillates ikke.
Strammeverktøyet skal kalibreres på samme måte som ved momentmetoden ved at minimum 6 skruer av hver dimensjon og fasthetsklasse testes i strekkprøveapparat.
Etter forstramming strammes forbindelsen til prøvelast ved å starte fra senter og ut til kantene. Om nødvendig gjentas strammingen til skruene har oppnådd prøvelasten.
Ved den kombinerte metoden skal skruene, etter forstramming, strammes med en forhåndsinnstilt momentnøkkel til de har oppnådd 2/3 av spesifisert prøvelast. Kalibrering av momentnøkkel foretas som for momentmetoden.
Mutterens posisjon i forhold til skrueskaftet merkes og endelig oppstramming til prøvelast foretas ved å dreie mutteren minst den vinkel som er nødvendig for å oppnå prøvelast.
Denne vinkelen bestemmes ved prøver utført med kalibrert momentnøkkel i strekkprøveapparat med et utvalg av de skruer som anvendes i forbindelsen (skrue med smøremiddel, skiver og mutter). Sammenheng mellom dreievinkel og påført moment registreres. En representativ prøve skal bestå av minimum 6 skruer for hver dimensjon og fasthetsklasse som benyttes.
Normale verdier for dreievinkelen vil kunne variere fra 60° til over 120° avhengig av forbindelsens tykkelse.
Skruene skal kontrolleres i henhold NS-EN 1090. For skrueforbindelser i hovedbærekonstruksjonen (hovedbærere i bjelkebruer, staver i bærende fagverk etc.) skal skruene kontrolleres med momentnøkkel etter montasje.
Forhåndsprøving
Før skruer til friksjonsforbindelser tas i bruk skal et passende utvalg påført valgt smøremiddel prøves av entreprenøren. Minimum 6 stykk av hver dimensjon, lengde, fasthetsklasse og produksjonsserie skal prøves med mutter og skiver.
For alle metodene gjelder at skruene skal ha tilstrekkelig deformasjonskapasitet. Kravene til deformasjon er:
- Etter at skruene er strammet til prøvelast, skal mutterens posisjon i forhold til skrueskaftet merkes og mutteren dreies til maksimal last er oppnådd. Dreiningen skal være minimum 60°. Prøvingen foretas i strekkprøveapparat med kalibrert momentnøkkel.
- Forbindelsen dreies videre til brudd (gjengestripping eller brudd). Dreiningen skal være minimum 180° fra prøvelastposisjon.
Sammenheng mellom strekkraft, moment og dreievinkel registreres. Det avgjøres hvorvidt smøremiddelet er tilfredsstillende, det vil si at momentbelastingen i skrueskaftet ikke blir for stort.
Skruene skal ikke tas i bruk før resultatet av prøvingen er forelagt byggherren for uttalelse.
Visuell kontroll etter montasje
For visuell kontroll skal skrue og mutter merkes etter forstramming og før tiltrekking slik at tiltrekkingsvinkelen kan fastslås.
Kontroll med momentnøkkel
Det kontrolleres med en kalibrert momentnøkkel at det forhåndsbestemte moment er oppnådd. Kalibrering av momentnøkkel foretas som for momentmetoden.
Enhet: kg
Omfatter prøvemontasje og sammenstilling av konstruksjonsdeler.
Større konstruksjonsdeler skal prøvemonteres/sammenstilles i verksted.
Hovedhensikten med utlegget er å sikre riktig geometri for ferdig bru. Utlegget skal planlegges slik og ha en slik lengde at dette oppnås. Montasjeskjøter for hovedbærere skal prøvemonteres.
Sammenbyggingen skal skje på solide underlag. Opplagringspunktene skal plasseres slik at konstruksjonen ikke påføres uheldige krefter. For både horisontale og vertikale utlegg gjelder at konstruksjonen ikke skal påkjennes av ytre krefter (ligge spenningsløs).
For plane fagverk og rette platebærere kan sammenstillingen foretas som plant utlegg. Det er angitt i den spesielle beskrivelsen om det forlanges hel eller delvis sammenbygning i rommet.
Platebærere og kassebærere som produseres i seksjoner som skal sammensveises under montasje, skal utlegges i verkstedet slik at sveisefuger i montasjeskjøten kan tilpasses og geometri kontrolleres. Ved sammenstillingen skal det tas hensyn til forventet sveisekrymp.
Eventuelle montasjebeslag skal tilpasses i utlegget slik at geometrien kan gjenskapes på brustedet. Ved kompliserte romlige konstruksjoner skal entreprenøren utarbeide en plan for sammenstillingen og geometrikontrollen i utlegget. Det skal da etableres et referansenett for målingene.
Geometrikontroll skal dokumenteres og eventuelle avvik merkes. Målerapporten forelegges byggherren før han foretar sin kontroll.
Omfatter rensing av ståloverflaten, levering og påføring av belegg samt flikking og reparasjon av overflatebehandlingen etter montasje. Prosessen omfatter også vask/avfetting, spyling og annen rengjøring for fjerning av forurensing og støv etc.
Supplerende maling etter montasje inngår i prosess 85.43.
I det følgende er korrosjonsbeskyttende system for ubehandlede ståloverflater beskrevet. Systemene er såkalte duplekssystemer bestående av et katodisk beskyttende metallbelegg og maling.
Korrosjonsbeskyttende system er angitt i den spesielle beskrivelsen.
System 1: Metallisering pluss epoksy/polyuretan (dupleks system)
Forbehandling: Alkalisk vask, avfetting og spyling med rent ferskvann.
Blåserensing: Renhet: Sa3
Ruhet: Grov G, Ry5= 85-130 µm
Rengjøringsgrad: P3 i henhold til NS-EN ISO 8501-3
Beleggsystem
1. minimum 100 µm termisk sprøytet sink eller sinklegering med opptil 15 % aluminium
2. maksimum 25 µm to-komponent epoksy polyamid sealer
3. 125-150 µm epoksymastik
4. 60-100 µm polyuretan eller polyuretan-akryl
For siste strøk velges tykkelse i samsvar med produsentens anvisninger for den aktuelle malingstype (se teknisk datablad).
Total beleggtykkelse: Minimum 285 µm. Oppgitte tykkelser er tørrfilmtykkelser. Vedlikeholdssystemer framgår av prosess 88.37.
Hvert strøk skal ha ulik farge. Fargekode på siste dekkstrøk er angitt i den spesielle beskrivelsen.
De ulike malingsprodukter og tilsetninger, tynnere etc. som skal anvendes skal være fra samme leverandør. Leverandøren skal levere tekniske datablad som inneholder
- krav til forbehandling
- volumprosent fast stoff
- våtfilmtykkelse/tørrfilmtykkelse (maksimum/minimum spesifisert)
- overmalingsintervall ved 5, 10 og 23 °C (maksimum, minimum)
- anbefalt tynner (mengde og type)
- teoretisk dekkevne
- anbefalinger/krav vedrørende påføring
Malinger i beleggsystem 1 skal prekvalifiseres i henhold til ISO 20340:2009 Procedure A. Malinger som tilfredsstiller krav i NORSOK M-501:2012 System no. 1, er prekvalifisert. (Sinkrik primer erstattes med termisk sprøytet sink og sealer i beleggsystemet). Akseptkriterier for malesystem i beleggsystem 1 er angitt i ISO 20340. I tillegg gjelder
I tillegg til prekvalifisering kreves dokumentert erfaring med beleggsystemet med hensyn til korrosjonsbeskyttende effekt, generell nedbrytning og overmalbarhet med vedlikeholdsbelegg.
Byggherren forbeholder seg likevel retten til å avvise prekvalifiserte systemer med bakgrunn i dårlige erfaringer fra egne eller andres konstruksjoner.
Malingsprodukter og løsningsmidler skal være lagret i den originale emballasjen og være merket etter leverandørens retningslinjer. Produksjonsnummer og holdbarhetsdato skal vises på beholdere.
System 2: Metallisering pluss forsterket epoksy/polyuretan (dupleks system)
Forbehandling: Alkalisk vask, avfetting og spyling med rent ferskvann.
Blåserensing: Renhet: Sa3
Ruhet: Grov G, Ry5= 85-130 µm
Rengjøringsgrad: P3 i henhold til NS-EN ISO 8501-3
Beleggsystem
1. minimum 100 µm termisk sprøytet sink eller sinklegering med opptil 15 % aluminium
2. maksimum 25 µm to-komponent epoksy polyamid sealer
3. 125-150 µm epoksymastik
4. 125-150 µm epoksymastik
5. 60-100 µm polyuretan eller polyuretan-akryl
Total beleggtykkelse: Minimum 410 µm. Oppgitte tykkelser er tørrfilmtykkelser.
For øvrig gjelder samme krav som for System 1.
Entreprenøren skal utarbeide detaljerte prosedyrer for påføring av belegget. Prosedyren forelegges leverandøren for godkjenning. Prosedyren forelegges byggherren for uttalelse.
For alle systemene gjelder at utførelsen skal være i henhold til de etterfølgende prosesser og leverandørenes tekniske datablad. Der det er uoverensstemmelser mellom prosessene og databladene, skal byggherren informeres og valg foretas i samråd med leverandøren.
Stålet skal være bearbeidet med avrunding av kanter i henhold til 85.221.
Generelle utførelseskrav
Overflatebehandlingen, med unntak av flikking etter montasje, skal gjøres ferdig i verkstedet eller under tak før montasje. For å unngå korrosjon på stål og hvitrust på sink, skal blåserensing og påføring av termisk sprøytet sink og malingssystem skje uten transport eller mellomlagring utendørs eller i fuktige omgivelser og med minst mulig tid mellom hver operasjon.
For påføring av malingssystem utføres de enkelte arbeidsoperasjoner innenfor tidsvindu i henhold til malingsleverandørs anbefaling. Overflatebehandlingen skal i størst mulig grad gjennomføres før de enkelte deler sammenbygges, slik at alle deler får den foreskrevne behandling.
Overflaten skal vaskes/avfettes overflaten med et alkalisk vaskemiddel og spyles med rent ferskvann slik at forurensninger (olje, fett, salter, vaskemiddel etc.) fjernes.
Dersom overflaten er sterkt forurenset av sveiserøyk, kjemikalier, tungtløselige fettstoffer etc., skal entreprenøren utarbeide spesielle prosedyrer for rengjøring. Disse forelegges byggherren for kommentarer.
Blåserensing, metallbelegning og maling skal foregå ved temperaturer over 5 °C. Relativ fuktighet skal være lavere enn 70 % for blåserensing og metallisering og lavere enn 80 % ved maling. Stålets temperatur skal ligge minst 3 °C over duggpunktet ved påføring av metallbelegg, primer og maling.
Ståloverflater som skal overflatebehandles, skal rengjøres ved blåserensing. Malte eller metalliserte flater som er blitt forurenset, skal omhyggelig rengjøres før nytt lag maling påføres, se prosess 85.33.
Før påføring av sealer skal termisk sprøytet sink kontrolleres visuelt for skader, ujevnheter og forekomster av hvitrust (sinkoksyd og sinkhydroksyd).
Våtfilmtykkelse skal sjekkes jevnlig under påføring. Tørrfilmtykkelsen skal kontrolleres for hvert strøk og for det totale maling/beleggsystemet.
Hvert strøk maling kontrolleres visuelt for helligdager, mekaniske skader, nålestikk etc. underveis.
Montasjeskjøter
I område ved montasjesveis avtrappes de ulike lagene (blåserensing, termisk sprøytet sink, maling) med ca 100 mm for hvert lag. Det skal ikke benyttes maskering da dette vil gi markerte overganger. Grader i overgangene mellom de ulike lag skal utjevnes ved lett skraping med glassplate eller lett sliping. Det skal være minimum 100 mm bart stål på hver side av skjøten. Når skjøtesonene er blåserenset etter utført sveising, skal overgangen metall/renset stål skrapes med glassplate eller slipes for å fjerne ujevnheter i den termisk sprøytede sinken. Deretter bygges overflatebehandlingen av skjøtesonene opp som ellers på konstruksjonen.
For overflatebehandling av friksjonsflater i friksjonsforbindelser vises det til prosess 85.25.
Reparasjoner av overflatebehandling
Hvitrust på termisk sprøytet sink skal fjernes før overmaling. Dersom hvitrust ikke lar seg fjerne uten at metalliseringen forringes, skal stålet blåserenses til Sa3 og metallisering utføres på nytt.
Ved skader i malingsbelegget skal kanter pusses ned og området rengjøres før det males på nytt med de antall strøk som er skadet (med sprøyte for store reparasjoner og med pensel for mindre områder). Er skaden på en kant, hjørne eller lignende og reparasjonen utføres med sprøyte, skal det i tillegg males lokalt med pensel mellom strøkene (stripecoates).
Dersom den termisk sprøytede sinken er skadet, rengjøres området og skaden repareres med sinkrik primer som angitt for Vedlikeholdssystem 2 i prosess 88.37. Deretter påføres sealer og det samme malingssystem som på brua for øvrig. Større skader, det vil si skader større enn 50x50 mm, blåserenses til rent stål og metalliseres på nytt.
Entreprenøren skal utarbeide en kontrollplan for kontroll av overflatebehandlingen.
Forhold på produksjonsstedet/byggeplassen som påvirker kvaliteten på overflatebehandlingen, slik som vær og vind, temperatur, luftfuktighet, duggpunkt, ståltemperatur, etc. skal registreres minst to ganger per skift og alltid når forholdene endres vesentlig. Registreringer skal oppbevares og forelegges byggherren på forlangende.
For kontrollen skal entreprenøren minst ha følgende standarder og utstyr tilgjengelig
- ISO 8501-1 og NS-EN ISO 8501-3 (Atlas for visuell kontroll av overflatens renhet)
- utstyr for tape test (NS-EN ISO 8502-3)
- utstyr for Bresle test (NS-EN ISO 8502-6)
- ISO Surface profile comparator (NS-EN ISO 8503-1)
- tørrfilmtykkelsemåler for både magnetiske og ikke magnetiske materialer
(NS-EN ISO 2178 og NS-EN ISO 2360)
Heft sjekkes i enkeltpunkter for termisk sprøytet sink og for maling mellom hvert strøk når malingsystemet er tørket og herdet. Fortrinnsvis måles heft på separate prøveplater som forbehandles og belegges parallelt med selve konstruksjonen. Heft måles i henhold til NS-EN ISO 4624 Pull-off test. Heft for termisk sprøytet sink målt under produksjon skal være minst 5 MPa og for maling minst 5 MPa. Skader etter heftprøver skal utbedres.
Alle flater skal ha 100 % visuell kontroll. Kontrollen utføres for øvrig i et omfang som angitt i tabell 85.3-1.
1) Omfang som nedenfor. Destruktive heftprøver kan, etter avtale med byggherren, tas på spesielle prøveplater som belegges parallelt med selve arbeidet.
2) Utvendige kasser og store livplater, platebærere.
3) Vanlige platebærere.
4) Fagverksstaver og områder med mye stivere etc.
5) Som element regnes ferdig enhet fra verksted som skal monteres på brusted eller lignende (fagverksstav, tverrkryss, bjelke etc.).
6) Underside av kasser og bjelker.
Tykkelser på sinkbelegg skal kontrolleres med magnetisk tykkelsesmåler i henhold til NS-EN ISO 2178, mens tykkelse på malingsbelegg skal måles med ikke-magnetisk tykkelsesmåler i henhold til NS-EN ISO 2360.
Måler kalibreres hver fjerde brukstime ved bruk av folier i det aktuelle tykkelsesområdet i henhold til NS-ISO 19840.
Hver punktmåling er et gjennomsnitt av tre målinger i avstand 100 mm. Ingen punktmåling, det vil si gjennomsnitt av tre målinger, skal være mindre enn 90 % av spesifisert tykkelse.
Avlesninger skal registreres. Registreringer skal oppbevares og forelegges byggherren på forlangende.
Mengden måles som summen av den del av ståldelenes overflate som skal overflatebehandles. Overflaten beregnes for hvert enkelt posisjonsnummer i materiallisten uten fradrag for hull og uten tillegg for skrueforbindelser og lignende. Enhet: m2
Omfatter kvalifisering av arbeidsprosedyrer før arbeidene starter.
Prosedyreprøvene foretas på prøveplater med størrelse minimum 0,5 m2. Dersom flere systemer skal brukes, gjennomføres minimum en prøve med hvert system for hver arbeidsprosedyre.
Før påføringen starter, skal det gjøres testpåføring på en 200 mm x 200 mm stålkupong med termisk sprøytet sink for å dokumentere at det ikke dannes nålestikk i sealeren. Hvis det dannes nålestikk på kupongen skal sealeren fortynnes ytterligere før en ny testpåføring gjøres på en ny kupong.
Arbeidsprosedyrer skal utføres på stedet, og det skal foretas minimum en prøve før arbeidene starter og så en per måned i løpet av entreprisen.
Entreprenøren skal til enhver tid ha resultatene tilgjengelig for byggherren.
Det føres journal og utføres kontroller som beskrevet i prosessene 85.3:
- 100 % visuell kontroll etter hver arbeidsoperasjon. Det kontrolleres spesielt at det ikke oppstår nålestikk i malingsstrøk. Gjelder spesielt for sealer på termisk sprøytet sink.
- Renhet i henhold til ISO 8501-1 og NS-EN ISO 8501-3.
- Renhet i henhold til NS-EN ISO 8502-3, tape test. En kontroll per prøve.
- Renhet i henhold til NS-EN ISO 8502-6 (Bresle-metoden). En kontroll per prøve.
- Ruhet i henhold til NS-EN ISO 8503-1. En kontroll per prøve.
- Heft i henhold til NS-EN ISO 4624 Pull-off test. En kontroll per prøve.
- Tørrfilmtykkelse. Tre målinger per prøve.
Kostnaden angis som rund sum. Enhet: RS
Omfatter rengjøring av ståloverflaten for å fjerne olje, fett, salter etc. samt spyling med rent ferskvann før påføring av malingssystem.
Prosessen benyttes ikke når entreprenøren er ansvarlig for innkjøp, transport og håndtering av stålet. I så fall skal nødvendig rengjøring være inkludert i øvrige prosesser.
Ståloverflaten avfettes/vaskes med et alkalisk vaskemiddel og spyles med rent ferskvann slik at forurensinger, (olje, fett, salter, vaskemiddel etc.), fjernes.
Dersom overflaten er sterkt forurenset av sveiserøyk, kjemikalier, tungtløselige fettstoffer etc., skal entreprenøren utarbeide spesielle prosedyrer for rengjøring. Disse forelegges byggherren for uttalelse.
Omfatter blåserensing av ståloverflaten med metallisk eller ikke metallisk blåsemiddel.
Metalliske blåsemidler skal ha egenskaper i henhold til NS-EN ISO 11124. Ikke metalliske blåsemidler skal oppfylle kravene i NS-EN ISO 11126. Blåsemiddel skal velges slik at spesifisert ruhet og renhet oppnås.
Blåserensing utføres med trykkluft eller slynge. Ved bruk av slynge skal ekstra blåserensing med skarpkantet grit påregnes for å tilfredsstille ruhetskravet. Trykkluften skal være tørr og oljefri. Fettete eller oljeimpregnerte gjenstander skal avfettes/vaskes før de blåses. Kloridmengde skal være maksimalt 20 mg/m2 i henhold til NS-EN ISO 8502-6.
Stålmaterialene skal lagres og blåserenses under slike forhold at kondens ikke oppstår. Rensede flater skal ikke berøres med bare fingre, eller utsettes for regn, fuktig saltholdig luft, oljedrypp eller annen form for forurensing. Etter blåsingen skal løse rester av blåsemiddelet suges bort fra ståloverflaten.
Blåserensede flater skal snarest mulig påføres første lag av det valgte korrosjonshindrende belegg. Ved det minste tegn til synlig rustdannelse på flater som er rengjort til Sa3 kreves omblåsing og ny fjerning av løse partikler.
Overflateruhet kontrolleres i henhold til NS-EN ISO 8503-1. Rengjøringsgrad av sveis, kanter og andre områder med overflatedefekter kontrolleres i henhold til NS-EN ISO 8501-3. Renhet med hensyn til støv kontrolleres med tapetest i henhold til NS-EN ISO 8502-3. Saltmengde kontrolleres i henhold til NS-EN ISO 8502-6.
Omfatter varmsprøyting (termisk sprøyting) med sink og varmforsinking.
Omfatter varmsprøyting (termisk sprøyting) med sink.
Ståldelene skal sprøyteforsinkes innen 4 timer etter blåserensingen. Varmsprøyting skal foretas i henhold til NS-EN ISO 2063, og belegget skal tilfredsstille kravene i denne standard. Minimumstykkelse skal være 100 µm.
Før videre behandling skal byggherren varsles for eventuell uavhengig kontroll av beleggtykkelse og heft.
Omfatter forbehandling og metallisering basert på varmforsinking, (dypping i flytende sink). Ved overmaling omfatter prosessen også avfetting/vask og lett blåserensing før maling.
Med varmforsinking forstås sinkbelegging ved neddypping i flytende sink. Forbehandling med alkalisk avfetting og beising samt varmforsinking skal foretas i henhold til NS-EN ISO 1461, og belegget skal tilfredsstille kravene i denne standard.
Ståloverflaten forbehandles med alkalisk avfetting for fjerning av fett og annen forurensning og beising for fjerning av korrosjonsprodukter og glødeskall.
Valg av beleggtykkelse
Dersom tykkelse på varmforsinket belegg skal være større enn minimumstykkelser beskrevet i NS-EN ISO 1461 vil dette framgå av andre deler av prosesskoden som refererer til denne prosessen eller være angitt i den spesielle beskrivelsen. Valg av forbehandling, stålmaterialer og godstykkelser skal gjøres slik at det er mulig å oppnå spesifisert tykkelse på sinkbelegget.
Beleggtykkelsen inndeles i følgende klasser, avhengig av behovet for beskyttelse, godstykkelse og grunnmaterialets sammensetning og overflatebeskaffenhet:
Klasse A:
Beregnet på gjenstander til alminnelig bruk. Beleggtykkelsen i tabell 85.342-1 svarer til minste beleggtykkelse i NS-EN ISO 1461 og kan oppnås på de fleste stål- og støpejernsorter.
Klasse B:
Beregnet på gjenstander til svært korrosivt miljø og/eller når det kreves lang levetid. Denne klassen vil være aktuell for de fleste av Statens vegvesens konstruksjoner langs vegene. Beleggtykkelsene i tabell 85.342-1 kan oppnås på varmvalsede, silisiumtettede stålsorter og på varmvalsede stålsorter uten silisium hvis overflaten er blåserenset med stålkuler.
Klasse C:
Beregnet på gjenstander i ekstremt korrosivt miljø og/eller når det kreves ekstra lang levetid. Beleggtykkelsene i tabell 85.342-1 kan oppnås på varmvalsede, silisiumtettede stålsorter hvis silisiuminnholdet er over 0,3 %.
Merknad:
Før klasse B eller C foreskrives skal egnet stålsort være spesifisert. Videre bør utførende varmforsinker rådspørres. Blank overflate med ren sink kan ikke oppnås for klasse B og C.
Små gjenstander som varmforsinkes i kurver og siden sentrifugeres for at overskuddssink skal fjernes.
Ved varmforsinking utløses indre spenninger i materialet, slik at skadelige deformasjoner kan oppstå. Kaldretting skal skje i samråd med byggherren.
Hvis varmforsinkingen blir skadet, for eksempel ved boring av hull eller kaldskjæring i ferdig forsinkede ståldeler, skal dette utbedres omgående. Vedlikeholdssystem 3 (prosess 88.37) eller metallisering skal brukes. Ved autogenskjæring skal herdesonen slipes bort før behandling. Prosedyren forelegges byggherre for uttalelse.
Varmforsinket stål som skal påføres maling eller pulverlakkeres, skal ikke håndteres, transporteres eller mellomlagres utendørs eller i fuktige omgivelser. Det skal være minst mulig tid mellom varmforsinking og videre belegning.
Nupper og klumper skal fjernes etter varmforsinking. Varmforsinkede flater som skal males, avfettes/vaskes og blåserenses svært lett med finsand (0,2 - 0,5 mm) og løse partikler fjernes.
Varmforsinkede flater som skal pulverlakkeres skal ikke blåserenses.
Vedrørende varmforsinking av skruer, muttere og gjengede detaljer, vises det til prosess 85.13 og NS-EN ISO 10684.
Omfatter materialer, arbeider og utstyr for påføring av maling/organiske belegg, så som priming, grunnmaling og dekkmaling.
Rengjøring
Metallisering eller malingsbelegg som er blitt forurenset, skal avfettes/vaskes og rengjøres grundig før videre maling. Utføres som beskrevet i prosess 85.3.
Påføring
Malingsprodukter skal omrøres med maskinelt utstyr for å blande pigmenter og væske tilfredsstillende. Etter omrøring skal det sikres at innrørt luft får tid til å slippe ut.
Maling med tunge pigmenter, for eksempel sink skal omrøres kontinuerlig under påføring.
Malingen påføres med høytrykkssprøyte eller pensel i den tykkelse og i de antall lag som er angitt for det valgte malingssystem. I enkelte tilfeller kan såkalt malerhanske benyttes (kabler, rekkverkssprosser og lignende). Kompressorluft skal være fri for olje og vann.
Med unntak for fuktighetsherdende malinger, skal det under malerarbeider påses at det ikke kommer fuktighet til noen type maling. Påføringen skal bare skje når underlaget er absolutt fritt for fuktighet og rengjort for forurensninger. Om nødvendig skal den del som skal males bygges inn og oppvarmes. Oppvarmingsmetoden skal forelegges byggherren for uttalelse.
Hvert strøk skal påføres kontinuerlig over hele flaten og være fritt for nålestikk, porer, blærer og helligdager. Drypping, siging etc. skal unngås. Forekomst av slike skader fjernes umiddelbart og overflaten belegges på nytt.
Områder som på grunn av konstruksjonens form og dimensjon er vanskelig tilgjengelig med sprøyte, samt skrueforbindelser, sveiser, slipte kanter og avrundete hjørner, påføres et strøk maling med pensel, (stripecoating), for å sikre tilfredsstillende beleggtykkelse i disse områdene. Denne lokale behandlingen utføres før hvert av malingsstrøkene som skal påføres med sprøyte, med unntak av sealeren.
Tekniske datablad skal være tilgjengelige på utførelsesstedet til enhver tid.
Omfatter sealer på metallbelegg for å porefylle metalloverflaten.
Tørrstoffinnhold i sealeren skal være maksimalt 40 %.
Sealeren skal fylle porene i sinkbelegget og fortrenge lufta i disse. Sealeren skal trenge inn i porene i sinkbelegget samtidig som lufta slipper ut uten å danne nålestikk i sealeren. Sealeren behøver ikke bygge filmtykkelse over sinken, og den skal ikke påføres for tykt fordi det hindrer lufta å unnslippe fra porene.
Ved påføring skal det gå lengst mulig tid mellom sveipene med sprøytepistolen overlapper hverandre, slik at luftbobler får tid til å unnslippe før det kommer mer sealer på samme område.
Nålestikk og porer i sealeren er ikke akseptabelt. Hvis det dannes nålestikk, kan dette skyldes at sealeren ikke er tilstrekkelig fortynnet eller at den påføres for tykt. Nålestikkene skal da fjernes ved å stryke ut sealeren med pensel. Før påføring fortsetter skal enten sealeren fortynnes ytterligere eller påføringsteknikken endres.
Omfatter maling/belegning av stålkonstruksjoner med epoksymastik.
Omfatter maling/belegning med polyuretan eller polyuretan-akryl.
Omfatter forbehandling og pulverlakkering på varmforsinket gods. Varmforsinking inngår i prosess 85.342.
Testmetoder og akseptkriterier for prekvalifisering av pulverlakk er angitt i ISO 20340. I tillegg gjelder
- adhesjon over 5 MPa før test og mindre enn 50 % reduksjon etter test (NS-EN ISO 4624)
- kritting: Rating 2 eller mindre (NS-EN ISO 4624-6)
- overmalbar med toppstrøk etter testing uten mekanisk bearbeiding av overflate, adhesjon minst 5 MPa (NS-EN ISO 4624)
Det benyttes polyester pulverlakk.
Fargekode på pulverlakk er angitt i den spesielle beskrivelsen.
Varmforsinking og pulverlakkering skal utføres i samme lokale uten transportering eller mellomlagring utendørs eller i fuktige omgivelser.
Anlegg skal være NS-EN ISO 9001 godkjent eller ha NBI-teknisk godkjenning for pulverlakkering. Beleggsystem
1. 90 µm metallisk sink påført ved dypping i smelte (inngår i prosess 85.342)
2. sinkfosfat eller sink-manganfosfat konverteringssjikt
3. minimum 75 µm polyester pulverlakk eller tilsvarende produkt
Total beleggtykkelse: Minimum 165 µm
Det skal ikke forekomme hvitrust på flater som skal pulverlakkeres.
For påføring utføres de enkelte arbeidsoperasjoner innenfor tidsvindu i henhold til lakkleverandørens anbefaling.
Dersom noen av de ovennevnte krav strider mot lakkleverandørs anbefaling, skal byggherren varsles og kravspesifikasjonen eventuelt justeres etter nærmere avtale mellom byggherre og leverandør.
Spesifisert tørrfilmstykkelse skal ikke være lavere enn det som ble benyttet ved kvalifiseringstestingen og minimum 75 µm.
Før pulverlakkering skal varmforsinking kontrolleres for forekomster av hvitrust (sinkoksyd og sinkhydroksyd).
Omfatter forbehandling, avfetting, vask og blåserensing, av brudekker i stål før legging av fuktisolering/slitelag.
Det vises til prosess 85.32, 85.33 og 87.1.
Omfatter transport av ståldeler fra verksted til brusted, lossing, lagring i verksted og på brusted og montasje inkludert nødvendig justering for korrekt geometri i henhold til den spesielle beskrivelsen.
Transport-, lagrings- og montasjeplan utarbeides av entreprenøren og forelegges byggherren for uttalelse.
Konstruksjonsdelene skal ikke utsettes for skader under transport, lagring, sjauing og montasje. Dette gjelder så vel stål som korrosjonsbeskyttelse.
Ståldeler som lagres, skal legges på treunderlag minst 0,20 m fra bakken. Legges flere lag på hverandre, legges plank imellom.
Delene skal legges opp på en slik måte at vannet kan renne av og med god lufttilførsel til alle flater. Dette er spesielt viktig ved forsinkede flater for å unngå hvitrust.
Er lagrede ståldeler utsatt for sjøsprøyt eller forurensninger av noen art, skal de beskyttes ved fullstendig tildekning. Det skal påses at det er god luftsirkulasjon under tildekningen.
Entreprenøren skal utarbeide beregninger og tegninger for løfteører, fester for transportsikring og lignende. Det skal dimensjoneres for de dynamiske tilleggslaster som kan opptre. Dokumentene forelegges byggherren for uttalelse.
Løfteører og fester for transportsikring skal kontrolleres i henhold til kontrollkasse 3. Kontrolldokumentasjon forelegges byggherren før transport kan finne sted.
Mengden måles som netto prosjektert vekt i henhold til endelige materiallister. Det regnes med densitet lik 7,85 kg/dm3. Det regnes ikke tillegg for sveiser, og det regnes ikke fradrag for skruehull og sveisefuger. Enhet: tonn
Omfatter transport fra verkstedet til brustedet, lossing og lagring på brustedet.
Ved båttransport skal deler som stables på dekk, dekkes og beskyttes fullstendig mot sjøsprøyt. Dersom dette ikke er mulig, skal stålet rengjøres grundig med høytrykksspyling, (100-150 bar, 10-15 MPa), med rent vann ved ankomst til byggeplass, slik at saltnivået på rengjorte flater ikke overskrider 100 mg/m2.
Ved landtransport skal entreprenøren selv undersøke framkommeligheten for kjøretøyer og skaffe de dispensasjoner som kreves i denne forbindelse.
Kroker for heving av ståldelene skal være utført med gummierte sider eller liknende beskyttelse, slik at overflaten skades minst mulig. Vaier- eller kjettingstropper uten mellomlegg rundt ståldelene skal ikke forekomme.
Ved sjøtransporter skal entreprenøren utarbeide beregninger av sjøtransporten i henhold til DNVs regelverk eller tilsvarende regelverk.
Hvor ikke annet er avtalt, foregår transport på entreprenørens ansvar og risiko.
For sveis for transportsikring gjelder samme krav som for sveising i verksted, se prosess 85.24.
Omfatter intern transport på brustedet og montering av stålkonstruksjoner.
Omfatter også utarbeidelse av monteringsplan, utførelse av nødvendige målearbeider og rengjøring av forurensede komponenter.
Ved høytragende konstruksjoner skal entreprenøren besørge varsling og oppsetting av varsellys i henhold til gjeldende regler.
Ved konstruksjoner over farvann skal entreprenøren innhente nødvendige tillatelser fra Kystdirektoratet/ havnemyndighetene og besørge den merking og varsling som kreves.
Montasjen skal ledes av fagfolk med så vel praktisk som teoretisk kjennskap til stålkonstruksjoner.
Før montering påbegynnes, skal entreprenøren utarbeide en monteringsplan som forelegges byggherren for uttalelse. Monteringsplanen skal inneholde følgende:
- Beskrivelse av hvilke operasjoner som er nødvendig for å gjennomføre montasjen og rekkefølgen av disse.
- Tegninger og beskrivelse av maskinelt utstyr, stillaser og avstivinger som skal brukes i de ulike operasjoner, og beskrivelse av hvordan dette er tenkt brukt.
- Statiske beregninger som klart viser hvilke krefter ståldelene er utsatt for i de ulike operasjonene, og at disse kan gjennomføres uten fare for konstruksjonens stabilitet og sikkerhet. Det skal ved beregningen tas hensyn til eventuell vindlast i henhold til NS-EN 1991-1-4+NA. Det kan regnes med returperiode på 10 år.
Deler som under transport, eller på annen måte, er skadet (bøyet eller liknende), tillates ikke montert før tilfredsstillende utbedring er foretatt etter avtale med byggherren.
Deler som er forurenset av sand, skitt, olje, salt eller lignende, skal gjøres rene før montasje. Har delene vært i direkte kontakt med salt eller saltvann, for eksempel ved sjøsprøyt, skal de vaskes grundig i rent ferskvann med høytrykksspyling, (100-150 bar, 10-15 MPa). Ved mer omfattende forurensning vil rengjøring bli vurdert i hvert enkelt tilfelle.
Brudelene skal sammenbygges i nøyaktig riktig form med de i verkstedet målte overhøyder etc.
Endelig oppboring av hull i konstruksjoner som ikke har vært utlagt i verkstedet, eller innsetting av skruer i ferdige hull, skal ikke foretas før konstruksjonens form og sammenpassing (rene hull) er kontrollert.
For montasjesveiser gjelder samme krav som for sveising i verksted, se prosess 85.24.
Montasjearbeider skal planlegges og utføres slik at ståldeler og korrosjonsbeskyttelse ikke skades. Ved montasjeskjøter skal tilstøtende korrosjonsbeskyttede flater skjermes omhyggelig mot sprut fra bearbeiding og sveising.
Overføring av stålvekten til lagrene skal utføres forsiktig.
Entreprenøren skal bekoste og sørge for den nødvendige avstaging og bardunering for forankring og sikring av stålkonstruksjonen i byggeperioden. Han skal sørge for at barduner, stag, hjelpekabler etc. ikke skader konstruksjonen.
Løfteører, fester for transportsikring samt annet montasjestål skal fjernes etter bruk dersom ikke annet avtales med byggherren. Tilstøtende flater tildekkes godt før arbeidene starter opp. Ståldelene brennes vekk i minimum 5 mm avstand fra bærekonstruksjonen og det resterende slipes vekk ned til grunnmaterialet. Slipingen foretas i valseretningen. Rengjøringsgrad skal være P3 i områder som skal påføres korrosjonsbeskyttelse. Skader i korrosjonsbeskyttelsen utbedres som angitt i prosess 85.3.
Samtlige nødvendige målinger utføres av entreprenøren. Det nødvendige grunnlag for disse, for eksempel bruakse, pele nummer og høydefastmerke i rimelig nærhet av landkar eller pilarer, påvises av byggherren. Monteringen foregår på entreprenørens ansvar og risiko uansett byggherrens kontroll.
Omfatter levering og påføring av korrosjonsbeskyttelse i montasjeskjøter og eventuelle resterende malingsstrøk som ikke er påført i verkstedet, som for eksempel løfteører, transportsikring og lignende. Prosessen omfatter også forbehandling for belegningsarbeider på ståldekker, se prosess 85.37. Reparasjon av skader i belegget inngår i prosess 85.3.
Krav til materialer er gitt i prosess 85.3.
Generelle krav
Overflatebehandling etter montasje skal, sammen med overflatebehandlingen i verkstedet, utgjøre en komplett overflatebehandling, se prosess 85.3.
Krav til utførelse er gitt i prosess 85.3.
Sveiste skjøter
Skjøtområdet rundt montasjesveiser rengjøres. Sveisen og områder som ikke var metallisert før montasje, se prosess 85.3 c), blåserenses. Det er viktig at områder som ikke skal blåserenses, maskeres skikkelig for å hindre skader i belegget på grunn av sprut. Skjøtområdet påføres korrosjonsbeskyttelse som brua for øvrig.
Skrudde skjøter
Etter tiltrekking rengjøres skruene omhyggelig for smøremiddel. Samtlige skruehoder, muttere, underlagsskiver og skrueender fullmales som brua for øvrig.
Mengden måles som summen av den del av ståldelenes overflate som skal overflatebehandles. Overflaten beregnes for hvert enkelt posisjonsnummer i materiallisten uten fradrag for hull og uten tillegg for skrueforbindelser og lignende. Enhet: m2
Omfatter avfetting og vask før overflatebehandling etter montasje.
Som prosess 85.32.
Omfatter blåserensing av ståloverflate med metallisk eller ikke-metallisk blåsemiddel etter montasje.
Som prosess 85.33.
Omfatter termisk sprøytet sink etter montasje.
Som prosess 85.341.
Omfatter påføring av sealer etter montasje.
Som prosess 85.351.
Omfatter påføring av epoksymastik etter montasje.
Som prosess 85.352.
Omfatter påføring av polyuretan alternativt polyuretan akryl etter montasje.
Som prosess 85.353.
Omfatter levering og montering av elementer av stål. Elementer som inngår i levering av en stålkonstruksjon inngår i prosess 85.1-85.4. Fuger, lagre, vannavløp, rekkverk, lysmaster og bommer av stål inngår i prosess 87. Kabler for hengebruer og skråstagbruer inngår i prosess 85.6 og 85.7. Konstruksjonselementer som skal innstøpes i betong, inngår i prosess 84.
Det vises til prosess 85.1.
Det vises til prosess 85.2-85.4.
Omfatter levering og montering av gitterrister med festeanordninger.
Ristene leveres varmforsinket klasse B i samsvar med prosess 85.342.
Ristene leveres og monteres med festeanordninger slik at de ligger støtt uten å forskyve seg.
Mengden måles som prosjektert areal av rister. Enhet: m2
Omfatter levering av kjøresterke gitterrister med festeanordninger inkludert hjelpemidler for montasjen til anvist sted på byggeplassen.
Mengden måles som prosjektert areal av rister. Enhet: m2
Omfatter montering av kjøresterke gitterrister.
Mengden måles som prosjektert areal av rister. Enhet: m2
Omfatter levering av ikke-kjørbare gitterrister med festeanordninger inkludert hjelpemidler for montasjen, til anvist sted på byggeplassen.
Mengden måles som prosjektert areal av rister. Enhet: m2
Omfatter montering av ikke kjørbare gitterrister.
Mengden måles som prosjektert areal av rister. Enhet: m2
Omfatter levering og montering av lagre og festeelementer for bærekabler og hengestenger som angitt i den spesielle beskrivelsen. Monteringen inkluderer rengjøring av utsparinger/støpeskjøter og eventuelle tilpasninger og faststøping av lagerplater.
Mengden måles som netto prosjektert vekt i henhold til materiallister. Enhet: tonn
Omfatter levering av komponenter for lagre og festeelementer til anvist sted på byggeplassen.
Omfatter arbeider og hjelpematerialer ved montering av lagre og festeelementer. Betongarbeider inngår i prosess 84.
Omfatter levering og montering av korrugerte stålrør med lysåpning L > 2,5 m, inkludert levering og anbringelse av hjelpematerialer beskrevet i monteringsanvisningen.
Arbeider med graving, preparering/komprimering av grunnen og tilbakefylling inngår i prosess 81. For korrugerte stålrør med lysåpning < 2,5 m, vises det til prosess 45.
Stålrørene skal leveres med form, dimensjoner og korrosjonsbeskyttelse som angitt i den spesielle beskrivelsen.
Monteringen skal utføres som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert lengde stålrør av hver type og dimensjon. Enhet: m
Omfatter levering av korrugerte stålrør inkludert montasjebolter og øvrige hjelpematerialer til anvist sted på byggeplassen.
Omfatter overflatebehandling av korrugerte stålrør som angitt den spesielle beskrivelsen.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter montering av korrugerte stålrør.
Omfatter levering av kabler med kabelhoder for hengebruer og skråstagbruer på anvist lagerplass.
Det vises til håndbok R410 Kabler til henge-, skråstag- og buebruer.
Mengden måles som netto utført vekt av kabler med hoder. Enhet: tonn
Omfatter transport fra lagerplass til brusted, montering, justering og overflatebehandling av kabler med kabelhoder for hengebruer og skråstagbruer, samt ekstra overflatebehandling av kabelfester etter montasje.
Mengden måles som netto utført vekt av kabler med hoder. Enhet: tonn
Omfatter arbeider og materialer knyttet til opplasting, håndtering og transport av kablene fra lagerplass og helt fram til brustedet.
Omfatter videre arbeider og materialer knyttet til avlasting og understøttelse på brustedet.
Materialer skal være av slik dimensjon og kvalitet at kabler og kabelhoder er beskyttet under transport og håndtering.
Transport og håndtering av kablene i forbindelse med omlasting skal foregå på en slik måte at kablene og tromlene ikke kan bli skadet. Viktige forhold å ivareta er belastning på kaier, veger, bruer og lignende. Det skal videre sikres at kablene ikke kan forskyve seg eller rulle under transport og lagring.
Ved landtransport skal entreprenøren selv undersøke framkommeligheten for kjøretøyer og skaffe de dispensasjoner som kreves i denne forbindelse.
Omfatter tilrigging og nedrigging av spill, hjelpekabler, gangbruer etc. som er nødvendig for nøyaktig montering og justering av kabler i samsvar med planene.
Arbeidene skal utføres på betryggende måte i samsvar med gjeldende Norsk Standard for materialer som benyttes, samt etter regler fra Arbeidstilsynet.
Kostnaden angis som rund sum. Enhet: RS
Omfatter nødvendige arbeider for nøyaktig montering av kabler i henhold til planene.
Kabler skal lagres slik at hvitrust på kablene unngås.
Kabelen skal under håndtering og montasje ikke bøyes krappere enn en radius lik 30 ganger kabeldiameteren. Kabelen tillates ikke bøyd over en lengde på en meter nærmest kabelhodet.
Kostnaden angis som rund sum. Enhet: RS
Omfatter montering av parallellrådskabler til hengebruer.
Før spinning av hver delkabel starter, skal kabelsko monteres og justeres til riktig posisjon. Før påskruing av muttere på stagene skal gjengene på stag og muttere rengjøres. Påskruing av muttere skal gjøres for hånd. Det skal ikke brukes stor kraft og heller ikke stor omdreiningshastighet. Dersom forkiling skulle oppstå, skal mutteren skrues tilbake slik at årsaken kan fastslås, og utbedring foretas. Forurensninger fjernes. Grader på staggjengene kan fjernes ved hjelp av trekantfil.
Kabeltråd skal lagres slik at hvitrust unngås.
Tråd til parallelltrådskabler for luftspinning skjøtes ved hjelp av hylser som klemmes fast til tråden. Skjøter som utføres før kabelspinning, skal utføres maskinelt. Kun reparasjonsskjøter som utføres på brua (på catwalken) under kabelspinningen tillates utført manuelt med håndholdt utstyr. Maskinskjøter skal ha kapasitet på minimum 95 % av trådens bruddstyrke. Manuelt utførte skjøter skal ha kapasitet på minimum 90 % av trådens bruddstyrke. Tråden skal gå rettlinjet gjennom hylseskjøten (ved maskinskjøter vil tråden alltid gå rettlinjet gjennom skjøten, men ved manuelt utføret skjøter kan hylsen bli krum dersom man ikke er oppmerksom og gjør tiltak for å hindre dette). Hylseskjøter tillates ikke plassert over sadler eller kabelsko, eller nærmere enn 1 meter fra disse.
Trådskjøtene skal fordeles mest mulig langs kabelen. Det vil si at ved planlegging av mengde tråd i hver coil, skal det tas hensyn til kabelens lengde slik at konsentrasjoner av skjøter unngås. Det skal lages en produksjonstest av skjøt for hver 20. skjøt som utføres.
Luftspinning av parallelltrådskabler foregår ved at trådene legges i bukt over et spinnehjul som dras over brua. Spinning skal utføres slik at det blir samme spenning i trådene.
Tråd som under håndtering bøyes slik at den får varig deformasjon, tillates ikke brukt. Spinning av parallelltrådskabler skal utføres slik at det blir samme strekkspenning i trådene. Enkelttråder og delkabler skal sikres slik at de ikke skades av bevegelser på grunn av vind eller andre forhold. Etter at hver enkelttråd er justert til riktig posisjon (pil), skal trådene plasseres og fastholdes i den aktuelle delkabel slik at kryssing av tråder unngås.
Under hele spinneprosessen skal delkablene sikres og festes slik at skader under vind unngås. Også delvis ferdige delkabler skal sikres på tilsvarende måte, unntatt når spinning pågår.
Ved parallelltrådskabler skal delkablene sikres med midlertidige bånd i avstand ca. 3 meter.
Båndene skal være i et materiale som ikke forårsaker korrosjon. Båndene i indre delkabler skal ryke under kompakteringen. Båndene i ytre delkabler skal fjernes ved kompakteringen.
Omfatter kompaktering av parallelltrådskabler i hengebruer.
Parallelltrådskabler skal kompakteres til sirkulært tverrsnitt ved hjelp av hydraulisk kompakteringsmaskin. I forbindelse med kompakteringen skal kabelen sikres med stålbånd i avstand maksimalt 1 meter. Ved hengestangsfestene bør båndene settes tettere.
Omfatter vikling av parallelltrådskabler i hengebruer.
Etter at avstivningsbæreren er montert (opphengt i hengestengene) skal parallelltrådskablene vikles med varmforsinket ståltråd. Stålbånd som er montert i forbindelse med kompakteringen, skal fjernes i forbindelse med viklingen. Trådens strekkfasthet skal ikke være mindre enn 550 MPa og ha minimum 8 % bruddforlengelse målt over 250 mm lengde. Det kan brukes Ø3,5 mm rund tråd eller S-formet tråd. Vikletråden skal strammes med en strekkraft på 1,5 kN per tråd. Vikletråden skal festes til skruene (gjengestagene) i hengestangsfestene. Etter vikling med rund tråd, skal kabelen vikles med armert tape med dokumentert god bestandighet.
Omfatter nødvendige arbeider for nøyaktig justering av kabler i henhold til planene.
Kostnaden angis som rund sum. Enhet: RS
Tillatt avvik i pil for enkelttråder skal være 1/5000 av spennvidden. Kravet gjelder ved spinning etter free-hanging-metoden. Ved spinning etter low-tension-metoden gjelder tilsvarende krav.
Denne justeringen skal foretas i stabilt vær uten solskinn under og i timene forut for justering.
Det skal tas hensyn til temperatur ved justering av delkabler (lukkede kabler).
Justering skal foretas slik at avvik ikke adderes eller subtraheres systematisk til en side.
Justering av første delkabel (eventuelt lukkede kabler) i første kabel:
Tillatt avvik for pil er 50 mm i hovedspenn og 20 mm i sidespenn.
Justering av øvrige delkabler (eventuelt lukkede kabler):
Kablene justeres med tillatt pilavvik 10 mm i forhold til første delkabel (lukkede kabel).
Omfatter rengjøring og overflatebehandling av kabler og kabelfester etter montasje. Prosessen inkluderer fjerning av overflødig spinnemiddel på kabeloverflaten.
Det vises til prosess 85.3.
Overflødig spinnemiddel som danner klumper eller kaker, skal fjernes i forbindelse med rengjøringen. Kabler og andre elementer som er varmforsinket overflatebehandles med system 1, som angitt i prosess 85.3 uten blåserensing, metallisering og sealer.
Det vises til prosess 85.3.
Kostnaden angis som rund sum. Enhet: RS
Omfatter levering og påføring av maling på kabler.
Omfatter overflatebehandling av kabelhoder, lagre og festeelementer for kabler og hengestenger.
Omfatter fuge mellom kabel og kabelhode.
Omfatter utsetting av merker på kablene for plassering av hengestangsfester.
Før montering av hengestangsfestene skal entreprenøren foreta utsetting av merker på kabelen for plassering av hengestangsfestene. Entreprenøren skal sette ut referansepunkt ved sadlene og merker ved hengestangsfestene. Merking skal utføres i stille vær og stabil temperatur. Det skal ikke være sol på kabelen. Kabelpilen skal være uendret under merkingen. Det skal korrigeres for avvikende pilhøyde.
Merking av kabler settes ut med toleranse ±10 mm.
Kostnaden angis som rund sum. Enhet: RS
Omfatter levering og montering av aluminiumskonstruksjoner i henhold til den spesielle beskrivelsen.
Mengden måles som prosjektert vekt av monterte konstruksjoner. Enhet: tonn
Omfatter levering, montering og arbeider for konstruksjoner i tre i form av
- produksjonstegninger utover det som blir levert av byggherren
- bearbeiding
- transport og lagring
- montasje
- forbindelsesmidler
- beslag
- bolter, skruer, muttere og underlagsskiver
- slisseplater
- dybler
- spennenheter med tilbehør
Konstruksjonsdeler i stål som inngår i trekonstruksjonen inngår i prosess 85 i henhold til den spesielle beskrivelsen.
Fugekonstruksjoner, lagre, rekkverk, brubelegning på tredekke og annet utstyr inngår i prosess 87.
Materialer skal være i samsvar med Norsk Standard, samt standarder referert til i disse i den utstrekning det ikke er angitt avvikende bestemmelser i de etterfølgende prosesser eller i den spesielle beskrivelsen.
Utførelsen skal være i samsvar med Norsk Standard, samt standarder referert til i disse i den utstrekning det ikke er angitt avvikende bestemmelser i de etterfølgende prosesser eller i den spesielle beskrivelsen.
Arbeidet med leveransen skal foregå i nær kontakt og samarbeid med byggherren.
Omfatter levering av materialer til trekonstruksjoner i henhold til den spesielle beskrivelsen.
Entreprenøren skal kontrollere at materialene leveres med riktige dimensjoner og kvaliteter til rett tid. Materialene skal merkes, håndteres og lagres slik at de ikke skades og slik at merkingen er lett synlig.
Sertifikater og bekreftelse på styrkeklasse forelegges byggherren.
Omfatter levering av konstruksjonstrevirke i henhold til den spesielle beskrivelsen.
Konstruksjonstrevirke skal ha dokumentert fasthetsklasse i henhold til NS-EN 338. Det kreves minimum fasthetsklasse C18. Fingerskjøtt konstruksjonstrevirke skal være produsert i henhold til NS-EN 15497. Produktet skal være CE-merket.
Trykkimpregnerte materialer skal tilfredsstille kravene i prosess 86.131.
Toleransekrav for konstruksjonstrevirke er gitt i NS-EN 336.
Mengden måles som prosjektert volum. Enhet: m3
Omfatter levering av limtre, herunder lameller av limtre til tverrspente dekker.
Limtre skal være produsert i henhold til NS-EN 14080 og ha fasthets- og stivhetsegenskaper dokumentert enten ved beregninger etter NS-EN 14080 eller ved testing etter NS-EN 408. Produktene skal være CE-merket.
Lamellene skal limes med vannfast, værbestandig lim. For blokkliming av limtre, det vil si to eller flere limtreelementer sammenlimt, skal det brukes vannfast, fugefyllende lim.
For trykkimpregnert limtre skal det benyttes lameller av nordisk furu eller furu med tilsvarende dokumenterte egenskaper. Det skal tilstrebes å ha liten eller ingen andel av kjerneved på yttersidene.
Dimensjonstoleranser for limtre skal være i henhold til NS-EN 14080.
Datablad for lim forelegges byggherren.
Mengden måles som prosjektert volum. Enhet: m3
Omfatter levering av skruer, bolter, gjengestenger, stag, dybler, slisseplater og beslag til bruk i trekonstruksjoner. For større leddkonstruksjoner og lignende av stål henvises det til prosess 85 selv om disse er forsynt med slisseplater.
Spennsystemer og forankringsplater til tverrspente dekker inngår i prosess 86.115 og 86.116.
Forbindelsesmidler i stål skal tilfredsstille krav i NS-EN 14592 for treskruer, stavdybler og bolter, og NS-EN 14545 for tømmerforbindere, eller inneha en europeisk teknisk godkjenning (ETA).
Treskruer skal være minimum stålsort 4.6. Gjengestenger skal være minimum stålsort 8.8. Stavdybler skal være i rustfritt stål NS-EN 10088 nummer 1.4404, 1.4418, 1.4435, 1.4436 eller tilsvarende. Underlagsskiver skal være som beskrevet i NS-EN 1995-1-1:2004+A1:2008+NA:2010, punkt 10.4.3 (2).
Overflatebehandlingen skal være varmforsinkning i henhold til prosess 85.342 klasse B. Skruer og muttere skal være i henhold til prosess 85.13. Innslissede plater av rustfritt stål skal være i henhold til NS-EN 10088, nummer 1.4404, 1.4418, 1.4435, 1.4436 eller tilsvarende. Innslissede plater av ikke-rustfritt stål skal varmforsinkes og pulverlakkeres i henhold til prosess 85.342 og 85.36.
Slisseplater skal ha avrundede hjørner og være uten skarpe kanter.
Hull for stavdybler i slisseplatene skal ikke ha en diameter som er større enn stavdybeldiameteren +1,0 mm.
Mengden måles som netto prosjektert vekt ifølge materiallister. Enhet: tonn
Omfatter levering av modifisert trevirke i henhold til den spesielle beskrivelsen.
Trevirke skal ha dokumenterte fasthets- og stivhetsegenskaper minimum som fasthetsklasse C18.
Mengden måles som prosjektert volum. Enhet: m3
Omfatter levering av spennsystemer for tverrspente dekker med tilhørende permanent korrosjonsbeskyttelse.
Spennsystemet skal ha europeisk teknisk godkjenning (ETA), se NS-EN 13670+NA. ETA for spennsystemet og ytelseserklæring (DoP) for spennstålet, utstedt av akkreditert teknisk kontrollorgan etter «system 1+», skal kunne framlegges for alle komponenter på forespørsel.
Det skal benyttes spennstål som har minimum fp0,1k = 900 N/mm2 og minimum fpk/fp0,1k = 1,10. Alle deler av en spennenhet skal passe sammen, for eksempel være fra samme spennsystem og være beregnet for den aktuelle spennkraften. Spennsystemer skal ha minst to beskyttelsesbarrierer mot korrosjons som angitt i den spesielle beskrivelsen.
En beskrivelse av spennsystemet forelegges byggherren. I tillegg til angivelse av fabrikat, type og leverandør skal beskrivelsen inneholde opplysninger om
- stålsort (fpk/fp0,1k)
- spennings-/tøyningsdiagram
- relaksasjon (for 10 000 timer)
- elastisitetsmodul og tverrsnitt (mm2)
- forankringens låsetap (mm)
- tegning og beskrivelse av spennsystemets enkelte komponenter
Produksjonsunderlaget, identifikasjonsdokumenter og godkjenningsdokumenter for materialer som benyttes i spennsystemet, forelegges byggherren.
Der materialer leveres til byggeplassen, skal de ledsages av en følgeseddel. Materialer uten tilfredsstillende dokumentasjon skal avvises.
Følgesedler, prøvingsrapporter og avvik skal framgå av oppspenningsprotokollen.
Mengden måles som prosjektert antall spennenheter. Enhet: stk
Omfatter levering av forankringsplater for spennsystemet i tverrspente dekker.
Stålsort skal være NS-EN 10025-2, S235J0 eller bedre. Platene skal som et minimum varmforsinkes i henhold til prosess 85.342 klasse B. Alternativt kan de varmforsinkes og pulverlakkeres i henhold til prosess 85.342 og 85.36 med fargekode som angitt i den spesielle beskrivelsen.
Forankringsplatene skal være i henhold til den spesielle beskrivelsen. Kantene skal avrundes av hensyn til overflatebehandlingen, se NS-EN 1090-2.
Mengden måles som prosjektert antall forankringsplater. Enhet: stk
Omfatter bearbeiding av tre utført i fabrikk som spesifisert i den spesielle beskrivelsen.
For konstruksjonsdeler som skal kreosotimpregneres skal bearbeidingen gjøres før impregnering.
Kapping av trevirke for tverrspente dekker utføres etter nøyaktig plan slik at best mulig fordeling av skjøter over brudekket oppnås. Plan for dekkelegging forelegges byggherren før produksjon.
Slisser for slisseplater skal ha en bredde som ikke er mer enn 2 mm større enn platetykkelsen. Hull for stavdybler i trevirke skal ikke ha større diameter enn stavdybelens diameter.
Mengden måles som prosjektert volum. Enhet: m3
Omfatter kjemisk beskyttelse og overflatebehandling av trekonstruksjoner.
Omfatter trykkimpregnering av trevirke av nordisk furu eller furu med tilsvarende dokumenterte egenskaper.
Det skal impregneres i henhold til nordisk impregneringsklasse, definert av Nordisk Trebeskyttelsesråd i NTR-dokument nummer 1, som angitt i den spesielle beskrivelsen.
Kontroll foretas etter NTR-dokument nummer 3. Datablad på impregneringsmiddel og trykkurve på impregneringsprosessen forelegges byggherren.
Mengden måles som prosjektert volum som skal impregneres. Enhet: m3
Omfatter kreosotimpregnering av konstruksjonstrevirke, herunder også lameller av konstruksjonstrevirke til tverrspente dekker.
Det skal impregneres til minimum nordisk impregneringsklasse AB. Trykkimpregnering utføres etter at bearbeiding er utført. Innslissede stålplater og andre stålbeslag skal monteres etter trykkimpregneringen.
Ved levering på byggeplassen skal kreosotimpregnerte materialer være dryppfrie og ha overveiende tørr overflate. Kreosotsøl på konstruksjoner eller andre deler av anlegget skal fjernes.
Omfatter kreosotimpregnering av limtre, herunder også lameller av limtre til tverrspente dekker.
Inntrengning av impregneringsmiddel:
Det skal være tilnærmet full inntrengning i yteved. Ved blokkliming skal det være tilnærmet full inntrengning i den delen av yteveden som ligger åpent mot ytterflatene og ikke er innesperret av kjerneved og/eller limfuger.
Opptak av impregneringsmiddel:
For limtrelameller for tverrspente dekker og andre beskyttede deler skal inntrengning i yteved være minimum 30 mm dokumentert ved en prøveimpregnering.
For kantbjelker av limtre og limtre med ubeskyttede sideflater minimum: 100-110 kg/m3 behandlet yteved.
Ved blokkliming gjelder opptaket kun yteved som ligger mot ytterflaten.
Trykkimpregnering utføres etter at bearbeiding er utført. Innslissede stålplater og andre stålbeslag skal monteres etter trykkimpregneringen.
Ved levering skal kreosotimpregnerte materialer være dryppfrie og ha en overveiende tørr overflate. Kreosotsøl på konstruksjoner eller andre deler av anlegget skal fjernes.
Kontroll av opptak utføres i henhold til NTR-dokument nummer 3.
Det skal impregneres til nordisk impregneringsklasse A.
Omfatter trykkimpregnering av konstruksjonstrevirke til trekonstruksjoner med alternative impregneringsmidler eller -prosesser som angitt i den spesielle beskrivelsen.
Det skal impregneres til nordisk impregneringsklasse AB.
Omfatter tillegg for levering av limtre med trykkimpregnerte lameller.
Lamellene skal lages av virke som er trykkimpregnert med Cu-salt til nordisk impregneringsklasse A.
Omfatter trykkimpregnering av ferdig produsert limtre, herunder også lameller av limtre til tverrspente dekker.
Det skal være tilnærmet full inntrengning i yteved. Ved blokkliming skal det være tilnærmet full inntrengning i den delen av yteveden som ligger åpent mot ytterflatene og ikke er innesperret av kjerneved og limfuger.
Opptak av impregneringsmiddel skal være som angitt i den spesielle beskrivelsen. Ved blokkliming gjelder opptaket kun yteved som ligger mot ytterflaten.
Omfatter annen kjemisk trebeskyttelse som impregnering med bor, innsetting av borstaver i borede hull og så videre som angitt i den spesielle beskrivelsen.
Som angitt i den spesielle beskrivelsen.
Omfatter forsegling av lamellender for å sikre god heft og hindre kreosotdrypp.
Det skal benyttes epoksymaling.
Malingen påføres før lamellene kreosotimpregneres. Lamellender som blir en del av dekkeenden skal ikke forsegles. Midlet påføres med mengde, angitt i g/m2, og antall strøk som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert areal som skal overflatebehandles. Enhet: m2
Omfatter overflatebehandling av trekonstruksjoner med maling og beis.
Det skal kun benyttes oljebaserte malings- eller beistyper.
Midlet påføres med mengde, angitt i g/m2, og antall strøk som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert areal som skal overflatebehandles. Enhet: m2
Omfatter konstruktive beskyttelsestiltak for å sikre nødvendig levetid for trekonstruksjoner som angitt i den spesielle beskrivelsen.
Omfatter tekking med tynne kobber-, sink- eller rustfrie stålplater for beskyttelse mot regn og solpåvirkning.
Beslagene skal ha tykkelse som angitt i den spesielle beskrivelsen.
Plater av plastbelagt stål eller lignende skal ikke benyttes.
Avrenningsvann fra kobberbeslag skal ikke ledes ned på deler av sink eller på deler med sinkbelegg som varmforsinkede ståldeler. Kobber skal heller ikke komme i kontakt med sink der vann kan komme til.
Mengden måles som prosjektert areal som skal beslås. Enhet: m2
Omfatter dekking av sideflatene på limtrebuer eller andre konstruksjoner med sjalusi bestående av trespiler og stål festebraketter.
Mengden måles som prosjektert areal som skal dekkes. Enhet: m2
Omfatter levering og montasje av trespiler med materiell for feste til braketter.
Konstruksjonstrevirke i nordisk furu eller furu med tilsvarende dokumenterte egenskaper i henhold til den spesielle beskrivelsen.
Spilene tvinges til sin endelige form på stedet idet de festes til brakettene. Feste av spiler til braketter gjøres med selvborende, rustfrie skruer med sekskanthode. Ved skjøting kappes spilene på stedet, settes butt i butt over en festebrakett og festes med én skrue og en firkantet klemplate i lakkert stål (jevnfør festebraketter i prosess 86.1522).
Mengden måles som prosjektert volum. Enhet: m3
Omfatter levering og montasje av festebraketter av bukket flattstål for feste av sjalusi på buesider eller annen konstruksjon som angitt i den spesielle beskrivelsen.
Flattstål dimensjon 3x60 mm. Stålsort S235. Stålet skal varmforsinkes og pulverlakkeres i henhold til prosess 85.342 og 85.36 med fargekode RAL 8022 svartbrun.
Montasjen skal være med bolter M8 og underlagsskiver for feste til limtrebuer eller annen konstruksjon som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert antall festebraketter. Enhet: stk
Omfatter kreosotimpregnering av trespiler for sjalusi som angitt i prosess 86.1311.
Mengden måles som prosjektert volum som skal impregneres. Enhet: m3
Omfatter transport og lagring av materialer og konstruksjonselementer, samt montering av konstruksjonen.
Det skal påses at materialene og bruelementene ikke utsettes for skader under transport, lagring og montasje.
Omfatter transport og lagring av materialer og konstruksjonselementer.
Ved landtransport skal entreprenøren selv undersøke framkommeligheten for kjøretøyer og skaffe de dispensasjoner som kreves i denne forbindelse.
Under lagring skal konstruksjonselementenes formstabilitet ivaretas ved bruk av oppleggspunkter. Tildekking skal skje slik at materialer og konstruksjonsdeler ikke forringes.
Transport og lagring for spennsystemer skal være i henhold til Norsk Betongforenings publikasjon 14.
Mengden måles som prosjektert volum. Enhet: m3
Omfatter montering og justering av konstruksjoner i tre. Omfatter også montering av ståldeler for sammenføyning av trekomponentene, slik som innslissede plater og dybler og så videre.
Toleransekrav til den ferdige konstruksjonen er angitt i den spesielle beskrivelsen.
Kostnaden angis som rund sum. Enhet: RS
Omfatter montering av limtrebuer med ledd som festes til fundamentet med faststøpte gjengebolter og understøp. Monteringen omfatter også rengjøring av utsparinger og støpeskjøter og tilpasning og feste av lagre.
Faststøping av bolter og understøp av lagerplate skal utføres i henhold til prosess 84.87.
Det skal treffes tiltak som sikrer at luft under utstøpning ikke lukkes inne og danner hulrom.
Lagrene skal ikke understøpes før buene er montert og kontrollert slik at justering kan gjennomføres. Leddbolter sikres med låseskrue eller lignende mot utglidning.
Entreprenøren skal tilpasse lagerdelenes konstruksjonstoleranser slik at maksimalt avvik i toppleddet, eller toppunktet for buer uten toppledd, ikke er større enn ±40 mm vertikalt og ±20 mm horisontalt.
Buene skal ikke ha større geometrisk avvik enn at toleransekravene til tverrspent dekke i prosess 86.164 kan oppfylles.
Ovennevnte avvik gjelder i forhold til tilsiktet geometri, som er definert som konstruksjonens form under full egenlast.
Kostnaden angis som rund sum. Enhet: RS
Omfatter montering og oppspenning av tverrspent dekke. Omfatter også etterkontroll av at tilsiktet spennkraft er oppnådd umiddelbart etter oppspenning og kontroll og re-oppspenning etter ett til to år.
Omfatter også kapping av spennenhetene til riktig lengde etter oppspenning og korrosjonsbeskyttelse i henhold til den spesielle beskrivelsen.
Boring av hull for spennenheter og annen bearbeiding før montasje er medtatt i prosess 86.12. Levering av spennenheter og forankringsplater til tverrspente dekker er medtatt i prosess 86.115 og 86.116.
Buttskjøter utføres med en luftspalte på maksimalt 10 mm.
Ved vertikalkurvatur der lamellene ikke er forhåndskrummet, skal oppstikkende kanter på mer enn 10 mm i forhold til området rundt høvles ned.
Kapping og tilpasning av kreosotimpregnerte lameller etter impregnering skal unngås.
Hvis værforholdene er slik at man må utsette legging av membranen over lengre tid (for eksempel over vinteren), skal dekket beskyttes før midlertidig kjøring tillates. Dette kan gjøres ved å legge på fiberduk og et lag med grus, med et midlertidig slitelag av tre eller på annen måte etter avtale med byggherren.
Bjelker som er splittet på langs skal monteres med sagskåret opp.
Oppspenning
Entreprenøren skal varsle byggherren før oppspenning igangsettes.
Gyldige kalibreringsdokumenter for oppspenningsutstyret forelegges byggherren i god tid før oppspenningen starter.
Det skal på forhånd utarbeides en skriftlig prosedyre for oppspenningen. Denne skal, som et minimum, inneholde en beskrivelse av utstyret som brukes, oppspenningsrekkefølge, hvordan det sikres at stengene får tilsiktet kraft og hvordan dette skal verifiseres. Prosedyren forelegges byggherren i god tid før oppspenningen starter.
Spennkreftene skal kontrolleres ved avlesning av manometer eller dynamometer. Under oppspenningen føres det protokoll som minimum viser dato for når oppspenningen ble utført og avleste spennkrefter ved kontrollmålingen. Ved bruk av manometer skal protokollen også inneholde jekkens stempelareal og indre friksjon. Etter oppspenning skal byggherren motta kopi av protokollen.
Under oppspenning påvirker spennenhetene hverandre gjensidig. Det er derfor nødvendig å spenne opp i flere omganger for å sikre at spennenhetene får tilsiktet kraft. For å verifisere at spennenhetene har tilsiktet kraft skal kraften i hver enkelt enhet kontrolleres. Kontrollen gjøres etter at det området som skal kontrolleres ikke lenger påvirkes av det videre oppspenningsarbeidet. Som et minimum kan man anta en avstand på to ganger dekkebredden mellom den enheten som kontrolleres og det området der oppspenningsarbeidet ennå ikke er avsluttet.
Spennenhetene skal kappes etter at byggherren har godkjent oppspenningen. Gjenstående stuss skal ikke være kortere enn at spennkraftkontroll og ny oppspenning skal kunne foretas på et senere tidspunkt.
Etterkontroll av spennkraft etter ett til to år
Etter ett til to år skal spennkraften kontrolleres og stengene eventuelt re-oppspennes. Kontrollen utføres ved å sette på en kalibrert jekk, spenne opp til foreskrevet kraft og låse. Kontrollen utføres på samtlige spennenheter. Det skal føres protokoll for kontrollen med avlest kraft og kvittering for hver enhet som er kontrollert.
Det ferdig oppspente dekket skal ha en jevn form. Følgende toleranser gjelder før legging av fuktisolering:
Sammensatt byggetoleranse ±30 mm
Overflateavvik: svanker og bulninger, oppstikkende lameller og for lavtliggende lameller og så videre
- målelengde 1 m: ±5 mm
- målelengde 3 m: ±8 mm
Maksimalt avvik fra riktig høydeforskjell målt innen 20 m: ±15 mm
Spennkraften skal ikke ha et større avvik fra tilsiktet spennkraft enn ±2,5 %.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter fjerning og deponering av overskytende kreosot før legging av fuktisolering type A3-4. Belegningsarbeider inngår i prosess 87.1.
Etter at tredekket er montert skal det på hele overflaten legges ut et tynt lag med sand/subbus/leire eller andre sugende masser av så finkornet type som mulig. Dette laget skal ligge på dekket så lenge som mulig og minst 1 uke. Det skal kostes vekk (maskinkosting) ikke mer enn 24 timer før legging av fuktisolering type A3-4. Det skal brukes horisontalroterende sylinderkost med stålbørster som kan grave seg litt ned i treoverflaten. På denne måten får man dratt ut overskuddskreosot fra dekket.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter legging av trebrudekke på strøved eller bjelkelag inkludert sklisikring i henhold til den spesielle beskrivelsen.
Bordene skal være trykkimpregnert til klasse AB i henhold til NTR-dokument nummer 1 eller av eik eller annet holdbart treslag.
Slitelag av tre på strøved eller direkte på bjelkelag krever en fuktsperre mellom slitelag og underlag. Denne kan være en asfaltmembran, som angitt i den spesielle beskrivelsen. Bordene skrues fast til underlaget. Skruene skal ha senkehode eller være av en annen utførelse der skruehodet ligger nedsenket i bordet.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter levering og montering av nedsenket ramme for sluk og rør under sluk. Sluk inngår i prosess 87.52 og system for overvann under brua i prosess 87.54.
Det skal benyttes rustfritt stål i henhold til NS-EN 10088 nummer 1.4404 eller tilsvarende.
Mengden måles som prosjektert antall rammer med tilhørende rør. Enhet: stk
Omfatter levering, montering og arbeider med steinhvelvbruer.
Det vises til håndbok V421 Steinhvelvbruer og den spesielle beskrivelsen.
Som prosess 84.1.
Stillas skal ikke senkes før mørtel i fuger har nådd minst 80 % av karakteristisk trykkfasthet. Umiddelbart etter avforskaling stemples det av på nytt før muring kan fortsette. For øvrig som prosess 84.1.
Det skal tas hensyn til setninger og nedbøyninger slik at toleransekravene i henhold til den spesielle beskrivelsen for ferdig steinkonstruksjon tilfredsstilles.
Kostnaden angis som rund sum. Enhet: RS
Omfatter forskaling for opplegg av stein og mørtling eller utstøping av fuger. For øvrig som prosess 84.2.
Ved muring av steinhvelv med mørtelfuger legges det inn trelekter i bunnen av fugene og i sidekanter i fri rand som avstandsholder og forskaling for oppmørtling. Forskaling skal slutte tett mot stein for å unngå misfarging fra mørtel. All forskaling skal fjernes etter herding.
Mengden måles som prosjektert areal berøringsflate mellom stein/mørtelfuge og forskaling. Enhet: m2
Omfatter uttak av stein fra steinbrudd, oppdeling og bearbeiding, transport og opplagring på byggeplass.
Som angitt i den spesielle beskrivelsen.
Mengden måles som netto prosjektert volum av ferdig konstruksjon. Enhet: m3
Omfatter transport fra opplagring på byggeplass, muring av ferdig tilhugget stein samt oppmørtling av fuger for steinhvelv og overmurer.
Dybler faststøpt i stein inngår i prosess 88.2245.
Mørtel skal ha materialegenskaper som angitt i den spesielle beskrivelsen.
Som angitt i den spesielle beskrivelsen.
Mengden måles som netto prosjektert volum av ferdig konstruksjon. Enhet: m3
Omfatter innfylling mellom overmurene på hvelvbruer.
Fiberduk inngår i prosess 52.2. Pussing av hvelvets overside, støp av kiler mot overmur og øvrige betongarbeider inngår i prosess 84. Membran i bunnen av trauet inngår i prosess 87.1.
Innfylling med knuste steinmasser skal være som angitt i prosess 81.53. Innfylling med betong skal utføres som angitt i den spesielle beskrivelsen.
Mengden måles som netto prosjektert volum av ferdig innfyll. Enhet: m3
Omfatter levering, montering og arbeider med
- fuktisolering av brudekker
- membran på konstruksjoner i fylling
- avslutninger i sidekant brudekke og i bruende
- tilslutninger til føringskanter, kantdragere eller betongrekkverk, rekkverksstolper, vannavløp
- fuktisolering i rekkverksrom
- rissanvisende fuger og fugeterskler
- kontroll av underlag før utførelse
- nødvendig rengjøring av forbehandlet flate for å sikre at krav er tilfredsstilt når belegningsarbeider starter
Omfatter også telting med tørking, oppvarming, samt beskyttelse av benyttede materialer mot skadelige påvirkninger i herdetiden og inntil beskyttende lag blir lagt for utførelse under kontrollerte forhold. Dette gjelder for eksempel vinterstid.
Det vises til håndbok N200 Vegbygging og håndbok N500 Vegtunneler.
Type underlag som skal belegges, type fuktisolering, type membran og tykkelser er angitt i den spesielle beskrivelsen.
Det skal utarbeides en belegningsplan hvor arbeidsoperasjoner beskrives og rekkefølge på de ulike typer arbeider framkommer. Belegningsplanen skal sikre at arbeidene utføres under tilfredsstillende forhold og på en måte som gir god kvalitet på sluttresultatet. Belegningsplan forelegges byggherren for uttalelse i god tid før utførelse.
Underlaget skal være rent og tørt, fri for løse partikler, skitt, begroing, fett og olje.
Ferdig rengjort underlag skal ikke trafikkeres og brudekket skal ikke brukes for lagring av materialer og utstyr før arbeidene er ferdig utført. Arbeider på eller nær flater som skal belegges og som kan forurense underlaget skal ikke utføres før asfaltbelegning er ferdig.
Massetransport og bruk av utstyr for utførelse av belegningsarbeidene skal planlegges og utføres slik at forbehandlet underlag ikke forurenses og korrosjonsbeskyttelse ikke skades. Videre skal utlagt fuktisolering ikke forurenses eller skades ved at omfang av ferdsel, transport og bruk av utstyr som belaster utlagt fuktisolering minimaliseres og foregår på en mest mulig skånsom måte. Ved legging av asfaltdekker skal massetransport til utlegger om mulig foregå på ferdig utlagt asfaltdekke.
Arbeidsoperasjoner som innebærer at tyngre utstyr og kjøretøy belaster utlagt fuktisolering skal planlegges og utføres slik at tiden hvor belastning opptrer blir kortest mulig. Utstyret flyttes umiddelbart etter utførelse.
Forhold på produksjonsstedet/byggeplassen som påvirker kvaliteten på fuktisoleringen, slik som vær og vind, temperatur, luftfuktighet, duggpunkt, temperatur i underlaget og lignende skal registreres minst to ganger per skift og alltid når forholdene endres vesentlig. Registreringer skal oppbevares og forelegges byggherren på forlangende.
For kontrollen skal entreprenøren ha følgende håndbøker, standarder og utstyr tilgjengelig
- håndbok R211 Feltundersøkelser
- hygrometer/psykrometer
- lufttermometer
- overflatetermometer
- duggpunktskalkulator
- skarp tynn kniv
- adhesjonstester (NS-EN 1542 for betongdekker og NS-EN ISO 4624 for ståldekker)
Før arbeidene starter skal entreprenøren kontrollere forbehandlet flate visuelt og måle fuktinnhold og heft til underlaget. Resultatet forelegges byggherren før arbeidene starter.
På ferdig lagt og herdet epoksy på betong skal heften kontrolleres med avtrekksprøver i henhold til håndbok R211 Feltundersøkelser. Det skal tas 1 prøve bestående av 3 enkeltavtrekk for hver påbegynt 50 m2. Dersom de 5 siste prøvene tilfredsstiller kravet, kan prøvningsfrekvensen reduseres til 1 prøve for hver 500 m2.
Kravet til heftfasthet er minimum 1,5 MPa for hver prøve, ingen enkeltavtrekk under 1,3 MPa.
Fuktinnhold i betongunderlaget kontrolleres dersom det har betydning for heft for kleber eller fuktisolering. Kontroll av fuktinnhold i betongunderlag utføres i henhold til håndbok R211 Feltundersøkelser dersom produktleverandør ikke angir annen metode.
Kontroll av kornkurve, bindemiddelinnhold og hardhet for isoleringsstøpeasfalt og Topeka 4S levert i koker:
Ved hver prøvetaking skal det leveres en prøve til byggherren. Det skal tas ut minst en prøve av polymermodifisert bitumenemulsjon C60BP2 og en prøve av Topeka 4S per bru. Ved større bruer skal det tas en prøve per koker hvorav en prøve per 1000 m2 brudekke analyseres for bestemmelse av sammensetningen (kornkurve og bindemiddelinnhold) og hardhet ved stempelinntrykk i henhold til håndbok R210 Laboratorieundersøkelser. Masseprøver tas fra halvfull koker i henhold til håndbok R211 Feltundersøkelser.
Forbruk av materialer registreres og rapporteres.
Etter at slitelag er lagt skal dette nivelleres i de samme punktene som angitt i prosess 84.453.
Omfatter telting og kondisjonering med avfukting og oppvarming samt beskyttelse av benyttede materialer mot skadelige påvirkninger i herdetiden og inntil beskyttende lag blir lagt for utførelse under kontrollerte forhold. Omfatter også beredskap for iverksettelse av denne ytelsen hvis det er nødvendig for å få tilfredsstillende utførelse.
Minste lengde på telt samt begrensninger på grunn av vindlast på brua er angitt i den spesielle beskrivelsen.
Telt skal ha størrelse (lengde, bredde) og utforming slik at arbeider kan utføres på hele brudekket i tverretning i en arbeidsoperasjon. Telt skal kunne lukkes fullstendig og ha styrke og innfesting som kan motstå opptredende vindlast. Telt skal videre være så tett og isolerende at det er mulig å kondisjonere luften til ønsket temperatur og fuktighet.
Utstyr for oppvarming og avfukting skal ha tilfredsstillende kapasitet i forhold til klimatiske forhold og volum i telt.
Endelig omfang av bruk av telting og kondisjonering av klima skal avtales med byggherren i så god tid før utførelse at tilfredsstillende forhold kan oppnås.
Prinsipp for innfesting i bru forelegges byggherren for uttalelse i god tid før bruk. Innfesting skal gjøres slik at konstruksjonen ikke påføres skader. Spesiell forsiktighet skal utøves slik at korrosjonsbeskyttelse/overflatebehandling ikke skades. Utstyret skal brukes på en slik måte at olje, fett, eksos og så videre ikke forurenser underlaget før belegning er lagt.
Mengden måles som teltet og kondisjonert areal. Enhet: m2
Omfatter beredskap for å ha telt for innkledning og utstyr for avfukting og oppvarming i beredskap for bruk hvis det er nødvendig for å få tilfredsstillende utførelse.
Mengden måles som areal brudekke det skal holdes telt i beredskap for. Enhet: m2
Omfatter transport, oppsetting, vedlikehold, flytting og riving av telt, telting og kondisjonering samt beskyttelse av benyttede materialer mot skadelige påvirkninger i herdetiden og inntil beskyttende lag blir lagt for utførelse under kontrollerte forhold.
Mengden måles som teltet areal. Enhet: m2
Omfatter kondisjonering med avfukting og oppvarming samt beskyttelse av benyttede materialer mot skadelige påvirkninger i herdetiden og inntil beskyttende lag blir lagt for utførelse under kontrollerte forhold.
Mengden måles som kondisjonert areal. Enhet: m2
Omfatter materialer og arbeider med fuktisolering type A2-1 med lettflytende epoksy eller type A2-2 med polymermodifisert bitumenemulsjon C60BP2 på betongdekker.
Tilslutninger inngår i prosess 87.15.
Finsand for sandavstrøing skal være rent steinmateriale av god forvitringsbestandig bergart. Finsand skal ha kornstørrelse 0,5/2 mm og være støvfri, tørr og fri for belegg.
Lufttemperatur skal være over +10 °C. Relativ fuktighet skal være lavere enn 80 %. Underlagets temperatur skal ligge minst 3 °C over duggpunktet ved påføring. Tilslutninger utføres som beskrevet i prosess 87.15 og aktuelle underprosesser.
Lettflytende epoksy skal være løsemiddelfri fra leverandør og brukes ufortynnet. Den skal tilfredsstille samme krav som lettflytende epoksy til fuktisolering type A3-1, prosess 87.131.
Polymermodifisert bitumenemulsjon C60BP2 skal tilfredsstille krav som angitt i prosess 87.134.
Epoksy påføres med pensel, malerulle, gumminal eller liknende. Spesialsprøyte kan også benyttes, men da skal første lag kostes grundig for å redusere omfang av nålestikk (småhull) gjennom neste lag. Arbeidstrykk i spesialsprøyten skal dannes av væskepumper slik at drivgass ikke kommer i kontakt med epoksymateriale før det forlater dyse i munnstykke.
Betongflaten impregneres med lettflytende epoksy i en mengde av 0,3-0,5 kg/m2 tilpasset dekkets overflatestruktur og sugeevne. Flater hvor det ikke er mulig å påføre neste lag vått i vått, avstrøs med finsand mens overflaten er våt.
Epoksymateriale skal fordeles jevnt over hele overflaten. I tilslutninger mot tidligere påført epoksy skal det være overlapp på minst 100 mm, og det skal anordnes sone for nytt overlapp med epoksy mot neste påføringsetappe.
På øvrige flater påføres neste lag vått i vått i en mengde av omtrent 0,3 kg/m2 avhengig av metning fra det første laget. Før herding avstrøs overflaten med finsand i en mengde på 2,0 kg/m2 slik at overflaten blir sandpapirlignende. Etter herding fjernes overskudd av sand.
På avstrødd, rengjort og tørr flate samt opp på betongkanter påføres C60BP2 med sprøyte eller pensel i en mengde av 0,3-0,4 kg/m2 tilpasset dekkets overflatestruktur og sugeevne. Det skal ikke forekomme dammer eller helligdager. Overflaten avstrøs umiddelbart med finsand. Når emulsjonen har brutt, normalt etter 1-6 timer, fjernes overskudd av sand med trykkluft.
Mengden måles som prosjektert areal. Enhet: m2
På rengjort og tørr flate samt opp på betongkanter påføres C60BP2 med sprøyte eller pensel i en mengde av 0,3-0,5 kg/m2 tilpasset dekkets overflatestruktur og sugeevne. Det skal ikke forekomme dammer eller helligdager. Overflate avstrøs umiddelbart med finsand i en mengde på 1,0-2,0 kg/m2. Når emulsjonen har brutt, normalt etter 1-6 timer, fjernes overskudd av sand med trykkluft. Så påføres nytt lag C60BP2 på tilsvarende måte i en noe redusert mengde av 0,2-0,4 kg/m2. Overflaten avstrøs på nytt umiddelbart med finsand i en mengde på 1,0-2,0 kg/m2. Når emulsjonen har brutt, normalt etter 1-6 timer, fjernes overskudd av sand med trykkluft.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter materialer og arbeider med full fuktisolering type A3-1 med epoksy og isoleringsstøpeasfalt, type A3-2 med prefabrikkert membran, type A3-3 med akrylat, polyuretan eller polyurea og heftlag eller type A3-4 med PMB-baserte asfaltmaterialer samt membraner på brudekker og konstruksjoner i fylling over og under grunnvannstanden. Beskyttelse av membran på konstruksjoner i fylling inngår i prosess 81 eller 84.
Tilslutninger inngår i prosess 87.15.
Finsand for sandavstrøing skal være rent steinmateriale av god forvitringsbestandig bergart. Finsand skal ha kornstørrelse 0,5/2 mm og være støvfri, tørr og fri for belegg.
Lufttemperatur skal være over +10 °C. Relativ fuktighet skal være lavere enn 80 % for fuktisolering type A3-1, A3-2 og A3-4 og lavere enn 70 % for fuktisolering type A3-3. Underlagets temperatur skal ligge minst 3 °C over duggpunktet ved påføring. Sterk sol og store temperatursvingninger skal ikke forekomme. Kalde påføringer og klebing skal utføres ved fallende temperatur.
Epoksy skal være løsemiddelfri fra leverandør og brukes ufortynnet. Første lag skal være lettflytende epoksy for best mulig inntrengning og impregnering av betongunderlaget. Andre lag skal virke som en forsegling.
Lettflytende epoksy og epoksy til forsegling skal tilfredsstille krav i tabell 87.1-1.
Tabellen bygger på egenskaper og prøvingsmetoder definert i NS-EN 1504-2.
Lettflytende epoksy skal være vannbestandig og løsemiddelfri.
Tillatt avvik fra produsentens oppgitte verdi.
Temperatur og skjærhastighet oppgis.
Testbetingelser oppgis. Brukstiden skal være tilstrekkelig for jobben.
Isoleringsstøpeasfalt for fuktisolering type A3-1 skal tilfredsstille krav i håndbok N200 Vegbygging. Det skal benyttes polymermodifisert bitumen PMB 75/130-80 som beskrevet i håndbok N200 Vegbygging.
Epoksy påføres i to lag ved hjelp av rulle, pensel, gumminal eller lignende. Spesialsprøyte kan også benyttes men da skal første lag kostes grundig for å redusere omfang av nålestikk/småhull (pinholes) gjennom neste lag.
Arbeidstrykk i spesialsprøyten skal dannes av væskepumper slik at drivgass ikke kommer i kontakt med epoksymateriale før det forlater dyse i munnstykke.
Epoksymateriale skal fordeles jevnt over hele overflaten. I tilslutninger mot tidligere påført epoksy skal det være overlapp på minst 100 mm og det skal anordnes sone for nytt overlapp med epoksy mot neste påføringsetappe.
Materialforbruk skal være omtrent 0,5 kg/m2 i første lag og omtrent 1,0 kg/m2 i andre lag som påføres vått i vått med første lag.
Andre lag avstrøs med finsand i mengde 1-2 kg/m2. Ved risiko for glidning mellom epoksy og isoleringsstøpeasfalt på grunn av stigningsforhold eller spesielle trafikkforhold kan det brukes økt kornstørrelse 2-4 mm, men med maksimal kornstørrelse 4 mm.
Dersom vær eller andre forhold gir risiko for at første lag vil være herdet før andre lag påføres, skal begge lag avstrøs. Avstrøing skal utføres slik at ferdig overflate ligner et steinfattig grovt sandpapir med oppstikkende steinkorn. Steinkorn skal ikke være gjennomgående i begge lag.
Gjennomgående hull i epoksybelegget utbedres med lokal påføring av epoksy som sandavstrøs. Påføring av isoleringsstøpeasfalt skal ikke starte før epoksylagene har oppnådd tilfredsstillende herding.
Isoleringsstøpeasfalt håndlegges eller legges ut med utlegger i 15 mm tykkelse. Massene legges direkte inn mot føringskanter eller kantdragere.
Utlegging starter fra høyeste punkt på brudekke for å unngå oppdemming av vann mot leggekant som skal danne skjøt mot neste etappe.
Ved skjøting skal kant på allerede utlagt masse oppvarmes med skjøtevarmer og skjøtene skal pusses til for hånd. Ved sår i skjøten skal det, dersom skjøteparti har tilstrekkelig høy temperatur, tilføres ny, varm masse som tilpusses til full homogenitet i skjøt. Dersom temperatur er for lav, varmes skjøten forsiktig opp med propanflamme, ny varm masse tilføres og skjøten pusses til full homogenitet.
Bind- og slitelag skal legges så snart som mulig og senest 3 dager etter at isoleringsstøpeasfalten er lagt ut.
Toleranse for tykkelsen på isoleringsstøpeasfalt skal være ±5 mm.
Mengden måles som prosjektert areal. Enhet: m2
Prefabrikkert membran for fuktisolering type A3-2 skal tilfredsstille krav i tabell 87.1-2.
Tabellen bygger på egenskaper og prøvingsmetoder definert i NS-EN 14695.
L = på langs av banen, T = på tvers av banen.
Steder der laveste lufttemperatur er -30 °C eller kaldere.
Type 1 er heft mellom membran og betong.
Som beskyttelseslag skal en asfaltbetong Ab 4 (AC 4 surf) i henhold til håndbok N200 Vegbygging benyttes.
Betongunderlaget skal være fritt for knaster og grader som vil hindre full kontakt mot membran.
Klebing skal ha god dekning uten helligdager, men dammer med kleber skal heller ikke forekomme. Klebet flate skal være fullstendig tørr før membran rulles ut.
Membran legges ut på langs av brudekke fra laveste mot høyeste punkt i tverr- og lengderetning for at overlapp i skjøter ikke skal forhindre vannavrenning.
Omlegging på langs av banen skal være minst 100 mm og i skjøter på tvers av banen minst 150 mm. Omlegging skal sveises og ha samme egenskaper som membranen for øvrig.
Ved tolags membran sveises andre lag til underliggende lag på tilsvarende måte som det første ble sveiset såfremt leggeanvisning fra leverandør ikke sier noe annet. Lagene skal forskyves i forhold til hverandre slik at omlegg faller minst 200 mm fra hverandre.
Membran skal så snart som mulig dekkes med beskyttelseslag.
Utlegging av helsveiset membran:
Den polymerbaserte asfaltmembranen skal ha sveiseunderside, og asfaltmembranen skal helsveises til underlaget med gassbrenner montert på leggevogn. Overoppheting av bitumen skal ikke forekomme.
Beskyttelseslag:
Klebing mellom membranen og beskyttelseslag utføres som angitt i den spesielle beskrivelsen. Beskyttelseslaget utlegges i tykkelse 15-20 mm ferdig komprimert. Massetemperatur skal ikke overstige 140 °C. Masser legges ut for hånd eller med utlegger som ikke skader fuktisoleringen. Ved bruk av utlegger skal det legges på litt asfalt som beskyttelse av fuktisolering i endeavslutning slik at denne ikke forskyves under igangsetting av utlegger. Massene legges direkte inn mot føringskanter eller kantdragere.
Komprimering med valsing skal utføres med forsiktighet. Ved de første overkjøringer skal det brukes lett vals slik at membranen ikke skades, men beskyttelseslaget skal valses så det blir mest mulig tett.
Mengden måles som prosjektert areal. Enhet: m2
Det kreves dokumentasjon/garanti for at produktet kan benyttes ved de aktuelle klimatiske forholdene og at det fungerer sammen med de andre materialene som er tenkt benyttet i konstruksjonen.
Heftfasthet i henhold til NS-EN 1542 skal være minimum 2,0 MPa mot betongdekke og minimum 3,5 MPa mot ståldekke. Skjærstyrke i henhold til NS-EN 13653 skal være minimum 0,20 MPa.
For stålbruer skal fuktisoleringen påføres i fabrikk.
Primer påføres med rull eller pensel eller lignende i en mengde av 0,2 kg/m2.
Fuktisoleringen skal påføres umiddelbart etter avdunsting av løsemiddel fra primet flate. Materialet påføres med tokomponent sprøyte i en tykkelse på minimum 2 mm. Brudekke og til utvendig hjørne på kantdragere og omtrent 100 mm opp på rekkverksstolper behandles i en operasjon.
Etter at fuktisoleringsmaterialet er gjennomherdet legges et lag Topeka 4S eller isolasjonsstøpeasfalt (Sta 4), i 12 ± 2 mm tykkelse som et heftlag mot overliggende asfaltlag.
Mengden måles som prosjektert areal. Enhet: m2
Polymermodifisert bitumen som benyttes til Topeka 4S skal tilfredsstille følgende krav:
Det benyttes PMB 75/130-80 som beskrevet i håndbok N200 Vegbygging. Det skal ha en elastisk tilbakegang ved 10 °C på minimum 75 % og et mykningspunkt på minimum 80 °C. Bruddpunkt etter Fraass skal være maksimum -20 °C.
Polymermodifisert bitumenemulsjon C60BP2 for fuktisolering type A3-4 skal tilfredsstille følgende materialkrav:
Basisbindemidlet skal ha et mykningspunkt på minimum 60 °C og en elastisk tilbakegang ved 10 °C på minimum 75 %. Emulsjonen skal benevnes og dokumenteres etter metoder gitt i NS-EN 13808 og NS-EN 14023. Emulsjonen skal ha viskositet (4 mm, 40 °C) på 5-10 sekunder og bindemiddelinnhold på 60 ± 2 %.
Topeka 4S for fuktisolering type A3-4 skal tilfredsstille materialkrav angitt for massetypen i håndbok N200 Vegbygging.
På rengjort og tørt betongdekke samt opp på betongkanter påføres C60BP2 med sprøyte eller pensel i en mengde av 0,3-0,5 kg/m2 tilpasset dekkets overflatestruktur og sugeevne. Det skal ikke forekomme dammer eller helligdager. Overflate avstrøs umiddelbart med finsand i en mengde på 1,0-2,0 kg/m2. Når overflaten er tørr, normalt etter 3-24 timer, fjernes overskudd av sand med trykkluft. Kanter skal maskeres slik at overkanten av C60BP2 blir jevn.
På ståldekke reduseres mengde C60BP2 til 0,10- 0,15 kg/m2. For øvrig som for betongdekke.
På tredekke skal det benyttes et beskyttelseslag mellom tre og Topeka 4S. Laget inngår i prosess 87.141. Det skal ikke benyttes C60BP2.
På ferdig brutt klebing samt på tørt og rengjort underlag, legges Topeka 4S i en tykkelse på 12 mm. Massen er selvkomprimerende og legges helt inntil vertikale flater. Den hånd- eller maskinlegges med en massetemperatur som ikke skal overstige 190 °C.
Bindlag og/eller slitelag skal legges maksimal 3 døgn etter at fuktisoleringen er utført.
For å redusere klebrighet i overflaten på varme dager kan Topeka 4S avstrøs med tørr, støvfri finsand i en mengde på 1,0-2,0 kg/m2 før legging av slitelag. Mengde sand skal ikke bli så stor at heft mellom Topeka 4S og slitelag reduseres.
Toleransen for tykkelsen for Topeka 4S for full fuktisolering type A3-4 skal være ±3 mm.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter levering, montering og arbeider med membran over grunnvannstand på konstruksjoner i fylling. Beskyttelseslag inngår i prosess 81.
Membraner skal tilfredsstille krav i tabell 87.1-2. Festemidler skal tilfredsstille krav angitt i prosess 87.15.
Mengden måles som prosjektert areal. Enhet: m2
Mengden måles som prosjektert areal. Enhet: m2
Membraner skal tilfredsstille krav i håndbok N500 Vegtunneler.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter levering, montering og arbeider med membran under grunnvannstand på konstruksjoner i fylling som angitt i den spesielle beskrivelsen. Beskyttelseslag inngår i prosess 81. Innstøpt waterstop og innstøpingsgods inngår i prosess 84.
Mengden måles som prosjektert areal. Enhet: m2
Membraner skal tilfredsstille krav i tabell 87.1-2.
Mengden måles som prosjektert lengde av fuge med doble tettesjikt. Enhet: m
Omfatter levering, montering og arbeider beskyttelseslag. Avrettings-, bind- og slitelag av asfalt på fuktisolering inngår i hovedprosess 6.
Polymermodifisert bitumen som benyttes til støpeasfalt skal tilfredsstille følgende krav:
Det benyttes PMB 75/130-80 som beskrevet i håndbok N200 Vegbygging. Det skal ha en elastisk tilbakegang ved 10 °C på minimum 75 % og et mykningspunkt på minimum 80 °C. Bruddpunkt etter Fraass skal være maksimum -20 °C. Det kan være tilsatt temperaturnedsettende voks som ikke forringer bruksegenskapene.
Støpeasfalten legges rett på dekket uten bruk av kleber. På tørt og rengjort underlag legges støpeasfalt: Sta 11 i en tykkelse på 35 mm eller Sta 8 i en tykkelse på 24 mm.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter materialer og arbeider med friksjonsdekker og tynne asfaltbelegg med fuktisolerende egenskaper på ferjekaibruer som angitt i den spesielle beskrivelsen.
Overflaten skal avstrøs med egnet materiale for å sikre tilfredsstillende friksjon.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter levering, montering og arbeider med fuktisolering ved avslutninger i sidekant brudekke og i bruender, tilslutninger til føringskanter, kantdragere eller betongrekkverk, rekkverksstolper, overvannsrør samt legging i rekkverksrom.
Klemlister og forbindelsesmidler for innfesting eller avslutning av prefabrikkert membran leveres i rustfritt stål. Rustfritt stål leveres i henhold til NS-EN 10088, nummer 1.4404, 1.4435 eller 1.4436 eller tilsvarende med festemidler i rustfritt stål i henhold til NS-EN ISO 3506, kvalitet A4-80.
Hvis nødvendig forskales det med egnet vinkelstål eller lignende for at masser ikke skal renne ut over sidekanten på brudekke. Forskaling legges da innenfor avfasing og fjernes så snart som mulig etter at utlegging av fuktisolasjon er avsluttet, hvis nødvendig varmes den opp med propanbrenner for at den skal slippe fra underlaget.
Mengden måles som prosjektert lengde avslutning. Enhet: m
Umiddelbart etter legging av slitelag forsegles overkant slitelag med gjentatte påføringer med C60BP2 til metning. Så avstrøs overflaten med tørr, støvfri finsand i kornstørrelse 0,5/2 mm til overskudd av sand på overflaten (løs sand) for å påskynde brytning og hindre uønsket klebing når brua trafikkeres.
Mengden måles som prosjektert lengde tilslutning. Enhet: m
Det forskales med egnet stålprofil eller lignende som lett lar seg fjerne etter utlegging av bind- respektive slitelag. Forskaling skal bygge minimum 20 mm ut fra vertikal flate på føringskant/kantdrager og ligge an i overkant fuktisolering/ beskyttelseslag. Umiddelbart etter legging av respektive lag fjernes forskaling, hvis nødvendig varmes den opp med propanbrenner for at den skal slippe fra underlaget. Fugen fylles umiddelbart opp med Topeka 4S eller fugemasse med tilsvarende funksjon og formes med hulkil i overkant med fall ut fra føringskant/kantdrager mot slitelaget slik at vann ledes bort. Fuge skal være ren og tørr ved oppfylling.
Mengden måles som prosjektert lengde tilslutning. Enhet: m
Omfatter materialer og arbeider for avslutning av fuktisolering i bruender og tilslutning mot fuger og fugeterskler.
Mengden måles som prosjektert areal. Enhet: m2
Lokalisering av rissanvisende fuge merkes opp. Isoleringslag og asfalt legges kontinuerlig over fugen og komprimeres.
Mengden måles som prosjektert lengde tilslutning. Enhet: m
Det legges et heftbrytende sjikt mot fuktisoleringen der fugeterskelen skal etableres slik at bind- og slitelag kan fjernes etter saging uten at fuktisolering skades. Sjiktet kan for eksempel bestå av tynn stålplate på et sandsjikt. Lokalisering av sagsnitt i overgang mellom fugeterskel og slitelag merkes opp.
Fuge dekkes til midlertidig slik at utleggerutstyr kan passere fuga. Det skal asfalteres kontinuerlig over fugekonstruksjonen.
Mengden måles som prosjektert lengde tilslutning. Enhet: m
Omfatter materialer og arbeider med tilslutning av fuktisolering mot rekkverksstolper og legging i rekkverksrom der innerrekkverk eller ytterrekkverk festes inn i brudekket (ingen føringskant/kantdrager).
Før legging av fuktisolering i rekkverksrom skal rekkverksstolper være montert. Fotplater skal være understøpt hvis forutsatt. Mørtel skal ha oppnådd 80 % av krevd fasthet.
Ved legging av fuktisolering avsluttes maskinutlegging inn mot rekkverksrom slik at en stripe på minimum 0,40 m sentrert om rekkverksstolper står igjen. I rekkverksrom benyttes egnet utlegger eller håndlegging.
Mengden måles som prosjektert lengde rekkverksrom med rekkverksstolper. Enhet: m
Mengden måles som prosjektert areal. Enhet: m2
Mengden måles som prosjektert antall tilsluttede rekkverksstolper. Enhet: stk
Det må påregnes bruk av egnet stålforskaling for å få fuktisoleringen til å feste på vertikale flater i utsparing eller ramme.
Underlag skal være rent og tørt ved oppfylling.
Mengden måles som prosjektert antall tilslutninger. Enhet: stk
Omfatter materialer og arbeider med rissanvisende fuge fylt med polymermodifisert bitumen.
Polymermodifisert eller gummimodifisert bitumen skal være egnet for rissanvisende fuge.
Det utføres utskjæring av spor i slitelaget med bredde 15-20 mm og dybde 35-40 mm, løst materiale fjernes med trykkluft og sporet rengjøres/tørkes godt for fuktighet og polymermodifisert bitumen varmes opp i koker til 180-190 °C og fugen fylles helt opp. Overflaten avstrøs så med tørr sand i tilstrekkelig mengde til å hindre uønsket klebing/lugging.
Mengden måles som prosjektert lengde av fuge. Enhet: m
Omfatter materialer og arbeider med fugeterskler av støpeasfalt mot fugekonstruksjoner.
Polymermodifisert bitumen som benyttes til støpeasfalt skal tilfredsstille følgende krav:
Det benyttes PMB 75/130-80 som beskrevet i håndbok N200 Vegbygging. Det skal ha en elastisk tilbakegang ved 10 °C på minimum 75 % og et mykningspunkt på minimum 80 °C. Bruddpunkt etter Fraass skal være maksimum -20 °C. Det kan være tilsatt temperaturnedsettende voks som ikke forringer bruksegenskapene.
Det sages vertikalt snitt i tilstøtende bind og slitelag ned mot overkant fuktisolering, men ikke så dypt at fuktisolering skades. Slitelag, bindlag, heftbrytende middel og løst materiale fjernes og på tørt underlag påføres C60BP2 som angitt i prosess 87.134.
Fugeterskel legges på ferdig brutt klebet og rengjort flate og komprimeres godt med vibroplate i overkant.
Fugeterskler avstrøs med asfaltert finpukk 4/8 eller 8/11 mm. Klebrig flate i overkant fugeterskel avstrøs med finsand.
Nivåforskjell mellom fugekonstruksjon og fugeterskel: 5 ± 2 mm.
Det kontrolleres at overkant fugeterskel ligger 5 mm over overkant fugekonstruksjon og flukter med overkant tilstøtende slitelag.
Det kontrolleres med rettholt at toleransene for belegningsarbeidene er tilfredsstilt for fugeterskel og tilstøtende slitelag.
Mengden måles som prosjektert volum. Enhet: dm3
Omfatter oppmåling, betongarbeider ved understøp av fotplater og utstøping av utsparinger for gjerdestolper og levering og montering av følgende
- rekkverk på bruer og støttekonstruksjoner
- beskyttelsesskjermer over elektrifisert bane
- støyskjermer
- overganger til vegrekkverk, endestolper, rekkverksavslutninger og støtputer
- jording og merking av beskyttelsesskjerm og brurekkverk over elektrifisert bane
- skjermer og sikringsgjerder for å forhindre allmenn ferdsel, klatring, leking og så videre når det er risiko for fall og andre uønskede hendelser i forbindelse med bruer og støttekonstruksjoner
- inngjerding av områder som skal stenges for allmennheten av hensyn til brukonstruksjonens sikkerhet
Fundamenter, utsparinger og innfestinger i inngår i prosess 84. Rekkverk under bruer inngår i prosess 75. Stålarbeider for forankringsplate på ståldekker inngår i prosess 85. Utbedring av skader i overflatebehandlingen på eksisterende rekkverk ved montering av overgang mot nytt brurekkverk inngår i prosess 88.
Styrkeklasse og arbeidsbredde for rekkverk og spesielle funksjonskrav som for eksempel krav til brøytetett utførelse er angitt i den spesielle beskrivelsen. Det er angitt i den spesielle beskrivelsen om stolper skal være vertikale eller 90° på bruas vertikalkurvatur.
Merking av brurekkverk ved bruender skal være i henhold til håndbok N101 Rekkverk og vegens sideområder.
Verkstedtegninger av rekkverk forelegges byggherren for uttalelse før tilvirkning i verksted starter.
Mørtel for innstøping av gjerdestolper og understøp av fotplater skal være som angitt i prosess 84.87.
Det vises til håndbok N101 Rekkverk og vegens sideområder, håndbok V160 Standard vegrekkverk og håndbok V161 Standard brurekkverk. Valgte rekkverk med nødvendig dokumentasjon forelegges byggherren minimum 15 arbeidsdager før tidspunkt for oversendelse av arbeidstegninger for kantdrager og festepunkter.
Brurekkverk med overganger, endestolper, endeavslutninger og støtputer skal være CE-merket, typegodkjent eller, i spesielle tilfeller, gitt egen godkjenning for aktuelt prosjekt av Vegdirektoratet. Plasstøpte betongrekkverk eller rekkverk som er en integrert del av brukonstruksjonen, godkjennes som konstruksjon hvis typegodkjenning på forhånd ikke er gitt for aktuelt prosjekt. Brurekkverk, overganger eller innfesting som avviker fra typegodkjent løsning skal godkjennes i Vegdirektoratet.
Brurekkverk med overganger, endeavslutninger og støtputer skal leveres og monteres med materialkvaliteter, sammensetning og utforming og som samsvarer med CE-merket/godkjent løsning og krav i håndbok N101 Rekkverk og vegens sideområder.
Leverandøren skal levere CE-merke til rekkverk. Endringer i og montering av ekstrautstyr på CE-merket/godkjent løsning skal godkjennes i Vegdirektoratet på forhånd.
Brurekkverk og beskyttelsesskjermer på bruer over jernbane skal i tillegg godkjennes av Jernbaneverket i hvert enkelt tilfelle.
Vedrørende stål vises det til prosess 85.
Del av varmforsinkede massive gjerdestolper som skal innstøpes i utsparinger og del av varmforsinket fotplate som blir eksponert mot fersk mørtel i understøp, skal beskyttes mot kjemisk reaksjon og gassutvikling som angitt i prosess 84.86.
Det vises til håndbok N101 Rekkverk og vegens sideområder, håndbok V160 Standard vegrekkverk og håndbok V161 Standard brurekkverk.
Rustfrie gjenger skal påføres egnet voks eller emulsjon før montering. Det vises til prosess 85.
Stolper i grunnen skal ha rammedybde som ved fullskalatest. Standardrekkverk skal ha rammedybde minimum lik 1200 mm. For å sikre at krav til rammedybde tilfredsstilles skal stolpene tydelig merkes 1200 mm fra spiss.
Oppstikk over mutter for gjengestang ved innfesting i bru skal ikke være mindre enn 5 mm eller større enn boltediameteren.
Forskaling av understøp skal utformes slik at utlufting oppnås ved utstøping. Forbehandling, rengjøring og forvanning av betongunderlag utføres som angitt i prosess 88.22. Understøp utføres i henhold til prosess 84.872.
Ferdig montert rekkverk skal i høyde og sideveis ikke ha skjemmende avvik fra teoretisk riktig plassering målt i høyde med øverste element i rekkverket. På rett linje skal avvik i høyde og side være maksimalt ± 5 mm over 5 meters lengde. Krumme rekkverk skal ikke ha skjemmende avvik ved siktprøving langs rekkverket. Rekkverksstolpene skal ikke ha større avvik fra teoretisk riktig plassering enn ± 3 mm. Toleransekravene gjelder også for beskyttelsesskjermer og støyskjermer.
Dokumentasjon på oppnådd sinktykkelse skal leveres byggherren.
Endeavslutning av brurekkverk inngår i prosess 87.271.
Mengden måles som prosjektert lengde rekkverk. Enhet: m
Mengden måles som prosjektert lengde rekkverk. Enhet: m
Mengden måles som prosjektert lengde rekkverk. Enhet: m
Mengden måles som prosjektert lengde rekkverk. Enhet: m
Mengden måles som prosjektert lengde rekkverk. Enhet: m
Omfatter materialer og utførelse av plasstøpt betongrekkverk.
Armering inngår i prosess 84.3 og herdetiltak i prosess 84.461 og 84.462.
Betong B45 SV-Standard i henhold til prosess 84.4. Luftinnholdet skal være 5,5 ± 1,5 %.
Forskaling skal være i henhold til prosess 84.2. Det benyttes stålforskaling eller forskaling med lemmer belagt med plast eller drenerende forskalingsduk på flater inn mot kjørebanen. Langsgående bordforskaling benyttes på øvrige flater.
Betongstøp skal være i henhold til prosess 84.4.
Toleranseklasse 1 i henhold til prosess 84.
Luftinnholdet skal kontrolleres for hvert lass fersk betong før utstøping.
Mengden måles som prosjektert lengde rekkverk. Enhet: m
Det vises til prosess 86. Tredeler skal være impregnert og behandlet med godkjente metoder etter Nordiske regler for kvalitetskontroll av impregnert tre. Trematerialer skal ikke være så mettet med impregnering at dette siver ut av trevirket og gir tilgrising av omgivelser og brukere.
Som prosess 86.
Mengden måles som prosjektert lengde rekkverk. Enhet: m
Mengden måles som prosjektert lengde rekkverk. Enhet: m
Mengden måles som prosjektert lengde av skjerm. Enhet: m
Polykarbonat skal ha utseende som glass. Krav til slagfasthet, værbestandighet, kjemisk motstand, beskyttelse mot slitasje og anti graffitiegenskaper er angitt i den spesielle beskrivelsen.
Glass skal være herdet. Det er angitt i den spesielle beskrivelsen om glasset også skal være laminert.
Krav til striper er angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert lengde av skjerm. Enhet: m
Rekkverket som støyskjermen er en del av inngår i prosess 87.21, 87.22, 87.23 eller 87.24.
Omfatter levering og montering av spesielle rekkverksdetaljer som endeavslutninger, støtputer og overgang til vegrekkverk. Videre inngår tillegg for dilatasjonsskjøter i rekkverk og skjermer.
Det må påregnes ulike løsninger for lengde og innfesting av stolpe.
Mengden måles som prosjektert antall endeavslutninger. Enhet: stk
Omfatter tillegg for utførelse av dilatasjonsskjøter i rekkverk og tilpasning ved dilatasjonsskjøter.
Dilatasjonsskjøter skal plasseres tilnærmet midt mellom stolpene på hver side av fugekonstruksjonen. Forhåndsinnstilling er angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert antall dilatasjonsskjøter. Enhet: stk
Lengde av rekkverk med styrkeklasse H2 ut fra brua er angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert antall overganger. Enhet: stk
Omfatter tillegg for overganger mellom ulike typer rekkverk for eksempel fra rekkverk med føringsskinne til rekkverk med føringsrør.
Mengden måles som prosjektert antall overganger. Enhet: stk
Mengden måles som prosjektert antall ettergivende rekkverksender. Enhet: stk
Mengden måles som prosjektert antall støtputer. Enhet: stk
Mengden måles som prosjektert lengde rekkverk. Enhet: m
Omfatter levering og montering av sikringsgjerder utenfor vegrekkverk på kulverter, rundt kabelforankringer, på gangbare bjelkeflenser og så videre for å sikre mot fall eller hindre adkomst.
Stolpe for innstøping i utsparing skal ha rund eller rektangulær massiv profil.
Innstøping i utsparing utføres i henhold til prosess 84.87. Overkant av utstøping gis fall på 1:5 ut fra stolperoten. Utstøpingen påføres forsegling med egnet elastisk sementbasert slemmemasse eller epoksy med minst 30 mm overlapp inn på tilstøtende betong og 100 mm opp på rekkverksstolpe.
Mengden måles som prosjektert lengde av sikringsgjerde. Enhet: m
Omfatter levering og montering av lagre, demontering av transportsikringer, forhåndsinnstilling, understøping og faststøping. Utsparinger for lagerbolter inngår i prosess 84.
Lagre skal prosjekteres, produseres og leveres i henhold til NS-EN 1337-1-9. Type og størrelse av lagrene skal være som angitt i den spesielle beskrivelsen. Tegninger av lagre og annen nødvendig dokumentasjon forelegges byggherren minimum 10 arbeidsdager før tidspunkt for oversendelse av arbeidstegninger som viser innfesting av lagre.
Forankringer skal være utformet slik at lageret enkelt kan skiftes. Fri avstand mellom lagerbolter skal være minimum 120 mm.
Festeelementer (gjengestenger, skruer, mutre etc.) skal være i rustfritt stål i henhold til NS-EN ISO 3506, kvalitet A4-80. Stål i lagre skal være korrosjonsbeskyttet med system nummer 1 som angitt i prosess 85.3 eller varmforsinket som angitt i prosess 85.342 klasse B. Stål som ikke kan beskyttes med system nummer 1 eller varmforsinkes, skal være i rustfritt stål i henhold til NS-EN 10088, nummer 1.4404, 1.4435, 1.4436 eller tilsvarende. Korrosjonsbeskyttelse skal påføres i fabrikk.
For lagre i stålkonstruksjoner der det benyttes forbindelser med glidningsforhindring skal kontaktflater blåserenses og metalliseres, men ikke males. Metallbelegget skal være mellom 30 og 50 µm.
Del av varmforsinket stål som blir eksponert mot fersk mørtel, skal beskyttes mot kjemisk reaksjon og gassutvikling som angitt i prosess 84.86.
Innstøpingsmørtel i utsparinger og mørtel for understøp skal være som angitt i prosess 84.87.
Lagrene skal transporteres, lagres og monteres på byggeplassen i henhold til NS-EN 1337-11 slik at ikke skader oppstår.
Forbehandling, rengjøring og forvanning av betongunderlag utføres som angitt i prosess 88.2. Innstøping i utsparinger og understøp utføres som angitt i prosess 84.87.
Rustfrie gjenger skal påføres egnet voks eller emulsjon før montering.
Lagrene skal monteres i korrekt posisjon og med korrekt forhåndsinnstilling. Forhåndsinnstilling er angitt i den spesielle beskrivelsen. Etter faststøping/skruing skal montasje- og transportsikringer fjernes.
Monteringstoleransene for lagrene skal være tilpasset den prosjekterte utnyttelsesgraden av lagrenes deformasjons- og lastkapasitet som angitt i den spesielle beskrivelsen.
Med deformasjonslager forstås blokklager av gummi, armert med innstøpte stålplater der bevegelser tas som deformasjon i gummien. Lagrene skal være godkjent og testet for bruk i lave temperaturer.
Mengden måles som prosjektert antall lagre. Enhet: stk
Mengden måles som prosjektert antall lagre. Enhet: stk
Mengden måles som prosjektert antall lagre. Enhet: stk
Mengden måles som prosjektert antall lagre. Enhet: stk
Mengden måles som prosjektert antall lagre. Enhet: stk
Mengden måles som prosjektert antall lagre. Enhet: stk
Mengden måles som prosjektert antall lagre. Enhet: stk
Omfatter levering og montering av fugekonstruksjon, endeavslutninger, gjennomføringer i føringskanter/kantdragere og betongrekkverk samt overvannssystem for fugekonstruksjoner. Monteringen omfatter rengjøring av utsparinger for fuger, rengjøring av støpeskjøter og faststøping av fugekonstruksjonen.
Fugekonstruksjoner skal ha dokumenterte og tilfredsstillende erfaringer fra norske eller sammenlignbare forhold.
Betongarbeider inngår i prosess 84. Arbeider med fuktisolering, rissanvisende fuge og fugeterskler inngår i prosess 87.1. Bind- og slitelag inngår i prosess 65.
Følgende er angitt i den spesielle beskrivelsen
- materialkrav
- detaljerte krav til type fugekonstruksjon og kapasitet til å ta opp bevegelse
- dimensjonerende bevegelser i montasjetilstanden på grunn av temperaturendringer, kryp og svinn
- om det stilles spesielle krav til støysvakhet og framkommelighet for gående og syklende
Valgt fuge med nødvendig dokumentasjon forelegges byggherren minimum 10 arbeidsdager før oversendelse av arbeidstegninger og bøyelister for fugeseng og andre konstruksjonsdeler som avhenger av fugeutforming.
Festeelementer (gjengestenger, skruer, mutre etc.) skal være i rustfritt stål i henhold til NS-EN ISO 3506, kvalitet A4-80. Stål i fugekonstruksjoner skal være korrosjonsbeskyttet med system nummer 1 som angitt i prosess 85.3 eller varmforsinket som angitt i prosess 85.342 klasse B. Stål som ikke kan beskyttes med system nummer 1 eller varmforsinkes, skal være i rustfritt stål i henhold til NS-EN 10088, nummer 1.4404, 1.4435, 1.4436 eller tilsvarende. Korrosjonsbeskyttelse skal påføres i fabrikk. Utskiftbare oppspente gjengestenger i fettfylte plastrør for innfesting av fuge kan være varmforsinkede eller glattforsinkede. Del av varmforsinket stål som blir eksponert mot fersk mørtel, skal beskyttes mot kjemisk reaksjon og gassutvikling som angitt i prosess 84.86.
Utsparing for fugeseng rengjøres med sandblåsing eller tilsvarende slik at all slamhud fjernes og tilslaget framstår i overflaten. Underlaget rengjøres for løse materialer og støv og forvannes slik at det framstår som vannmettet men overflatetørt umiddelbart før utstøping.
Type forskaling er angitt i den spesielle beskrivelsen. Det vises til prosess 84.2. Fugespalte skal forskales slik at forhåndsinnstilling av fugekonstruksjon ved temperatur på montasjetidspunktet blir som angitt i den spesielle beskrivelsen. Forskaling i fugespalte skal ikke blokkere bevegelser i konstruksjonen slik at tvangskrefter kan oppstå. Det skal derfor brukes ensidig forskaling som ikke blokkerer for temperatur-, svinn- og krypbevegelser i brua. Løsning for forskaling forelegges byggherren for uttalelse før arbeidene starter.
For armeringsbøyler med temperaturavhengig form må det påregnes hastelevering.
Fugekonstruksjonen med endeavslutninger og deksler skal monteres i posisjon slik at det ikke oppstår noen form for tvangskrefter i fugekonstruksjon eller bru i driftstiden som følge av bruas bevegelser. Videre skal montasje være slik at det ikke blir oppstikkende eller utstikkende deler som kan komme i konflikt med trafikkavvikling og vintervedlikehold som følge av endret posisjon når brua beveger seg.
De midlertidige festeelementene mellom fugeelementene løsnes så snart som mulig etter utstøping av fugeseng for at det ikke skal oppstå tvangskrefter ved temperaturbevegelser i brua.
Rustfrie gjenger skal påføres egnet voks eller emulsjon før montering.
Etter at betongen er tilstrekkelig herdet skal skruer/mutre trekkes til eller spennes opp, utstikkende gjengestenger kappes plant med respektive fugeelement og boltehull i fugeelementene gjensparkles.
Gummimembran skal føres kontinuerlig gjennom hele fugekonstruksjonen, opp i endeavslutninger eller ut i overvannssystem.
Fugekonstruksjonen skal være vanntett i full lengde inklusive oppføringer i føringskanter, kantdragere og betongrekkverk etter montasjen.
Monteringstoleransen for fugene skal være tilpasset den prosjekterte utnyttelsesgraden for fugenes deformasjonskapasitet som angitt i den spesielle beskrivelsen.
Nivåforskjell mellom fugekonstruksjon og fugeterskel og slitelag: 5 ± 2 mm. For øvrig som i prosess 65.
Byggherren skal varsles skriftlig minimum 24 timer før støping.
Vanntetting skal kontrolleres i fugekonstruksjonen og i endeavslutningene med langvarig spyling med vann eller i forbindelse med kraftig nedbør.
Fjerning av forskaling på lageravsatser og fugespalter skal dokumenteres med bilder eller video.
Det kontrolleres at overkant fugeterskel ligger 5 mm over overkant fugekonstruksjon og flukter med overkant tilstøtende slitelag. Det kontrolleres med rettholt at toleranser for belegningsarbeidene er tilfredsstilt for fugekonstruksjon, fugeterskel og tilstøtende slitelag korrigert for nivåforskjell mellom fugekonstruksjon og fugeterskel.
Det er angitt i den spesielle beskrivelsen om fugen skal være av tett type med gummimembran eller åpen med underliggende overvannssystem.
Mengden måles som prosjektert lengde av fuge. Enhet: m
Gummiprofilene skal tette mellom lamellene og ikke være i kontakt med trafikken. Krav til bredde og fri avstand mellom lameller er angitt i den spesielle beskrivelsen. Traverser som lamellene er lagt opp på skal være orientert i og kunne gli i bruas bevegelsesretning. Traverser skal være lagt opp på lagre i hver ende.
Mengden måles som prosjektert lengde av fuge. Enhet: m
Mengden måles som prosjektert lengde av fuge. Enhet: m
Mengden måles som prosjektert lengde av fuge. Enhet: m
Omfatter tillegg for støyreduserende tiltak og tillegg for tilrettelegging for gang- og sykkeltrafikk som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert lengde av fuge per fugetype og fugestørrelse med spesiell utførelse for reduksjon av støy. Enhet: m
Mengden måles som prosjektert lengde av fuge per fugetype og fugestørrelse med spesiell utførelse for tilrettelegging for gang- og sykkeltrafikk. Enhet: m
Mengden måles som prosjektert antall endeavslutninger. Enhet: stk
Mengden måles som prosjektert antall endeavslutninger Enhet: stk
Mengden måles som prosjektert antall gjennomføringer. Enhet: stk
Omfatter levering og montering av gjenstående rustfri forskaling.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter levering og montering av system for overvannshåndtering.
Renner og rør skal være i rustfritt stål.
Mengden måles som prosjektert lengde fugekonstruksjon med system for vannavrenning. Enhet: m
Omfatter levering og montering av system for overvannshåndtering under fuge og til overvannsystem utenfor brua eller til terreng.
Omfatter levering og montering av system for overvannshåndtering ved fugeende og til overvannsystem utenfor brua eller til terreng.
Mengden måles som prosjektert antall fugeender med system for vannavrenning. Enhet: stk
Omfatter levering og montering av overvannssystem og andre rørsystemer.
Utsparinger, innfestinger og rustfrie innstøpte stålrør for gjennomføringer i betongkonstruksjoner inngår i prosess 84. Trekkerør for elektriske kabler inngår i prosess 87.6.
Det skal brukes materialer som ikke korroderer eller brytes ned som følge av UV-lys, temperatur og så videre.
Festeelementer (gjengestenger, skruer, mutre etc.) skal være i rustfritt stål i henhold til NS-EN ISO 3506, kvalitet A4-80. Øvrig stål skal være varmforsinket som angitt i prosess 85.342 klasse B eller rustfritt i henhold til NS-EN 10088, nummer 1.4404, 1.4435, 1.4436 eller tilsvarende. Stål som kommer i direkte kontakt med overvann skal være rustfritt. Del av varmforsinket stål som blir eksponert mot fersk mørtel, skal beskyttes mot kjemisk reaksjon og gassutvikling som angitt i prosess 84.86.
Rustfrie gjenger skal påføres egnet voks eller emulsjon før montering.
Etter montasje skal tetthet i sammensatte rørsystemer kontrolleres ved at disse fylles opp med vann. Det skal da ikke forekomme vannlekkasjer.
Mengden måles som prosjektert antall sluk. Enhet: stk
Omfatter levering og montering av justerbart sluk med rist i flytende (justerbar) ramme.
Rist og justerbar ramme for rist skal være i samsvar med kravene i NS-EN 124, del 1 og 2. Belastningsklasse skal være D400 og retning på ristspalter skal danne 45° med kjøreretningen. Rist og ramme skal være i kulegrafittjern/seigjern. Rist skal enkelt kunne demonteres for rengjøring av sluk fra kjørebanen.
Rist med ramme skal ligge flytende og monteres samtidig med at slitelaget legges.
Mengden måles som prosjektert antall sluk. Enhet: stk
Omfatter levering og montering av sandfang.
Sandfang skal enkelt kunne skiftes ut og tømmes fra vegbanen.
Mengden måles som prosjektert antall sandfang. Enhet: stk
Omfatter levering og montering av system for overvann fra rør under sluk, tilkobling til overvannsrør i grunnen, oppheng, bend, skjøter, overganger, glidemuffer, rørkompensatorer ved landkar etc. Dimensjoner er angitt i den spesielle beskrivelsen.
System for overvann i grunnen inngår i hovedprosess 4.
Mengden måles som prosjektert lengde av ledning. Enhet: m
Omfatter levering og montering av preisolert overvannsledning med oppheng, bend, skjøter, overganger, glidemuffer, rørkompensatorer ved landkar etc. Varmekabler inngår i prosess 87.64.
Det benyttes PE100 SDR17. Rør og rørdeler skal være i henhold til NS-EN 12201 med tilhørende spesielle bestemmelser for sertifisering (SBC). Dette skal være kontrollert gjennom tredjepartskontroll bestyrt av INSTA-Cert og produktene skal være merket med sertifiseringsmerket Nordic Poly Mark, eller tredjepartsverifisert til samme kvalitetsnivå.
Røret skal ha 3 stykk trekkerør for varmekabel.
Kvalitet på neoprenpakning ved konsoll med fastholding: 60 shore. Krav til del av plastrør som forsterking ved konsoll med glidning: PE50 PN2,5.
Rørene speilsveises eller sveises med elektromuffe og etterisoleres med samme isolasjon og yttermantel som røret. Etterisoleringen skal være vanntett. Sveiseskjøting skal tilfredsstille kravene i NS 416.
Rørledning skal forsterkes ved konsoller og forsterkningen skal limes eller sveises fast til røret. Forsterkingen skal være 100 mm bredere enn konsollen. Ved konsoller med glidning skal det benytte del av plastrør med dimensjon tilpasset yttermantel og forsterkningen skal kun monteres under ledningen. Ved konsoll med fastholding skal det benyttes neoprenpakning.
Forhåndsinnstilling av glidemuffer forelegges byggherren for uttalelse.
Entreprenøren skal levere sveiseprosedyre.
Video-inspeksjon foretas for rør med diameter > 200 mm.
Omfatter levering og montering av avgrening til sluk og rørstykket opp mot sluket og tilpasning til det rustfrie røret gjennom brudekket under sluket.
Avgreiningen skal monteres 90° på hovedrøret.
Mengden måles som prosjektert antall grenrør. Enhet: stk
Omfatter levering og montering av isolert endeavslutning med inspeksjonsmulighet for overvannsledning.
Mengden måles som prosjektert antall endeavslutninger. Enhet: stk
Omfatter levering, montering og sveising av PE-krage og varmforsinket løsflens.
Løsflensen skal ha boring PN10. Skruer, skiver og muttere skal være i henhold til prosess 85.13 med standard lengde og dimensjon tilpasset produktet. Flensepakningen skal være armert.
Det benyttes flensepakning og underlagsskiver ved skruer og muttere.
Mengden måles som prosjektert antall flensekoblinger. Enhet: stk
Omfatter levering og montering av rørkompensator.
Rørkompensator skal være av type aksialkompensator med krav til aksial bevegelse som angitt i den spesielle beskrivelsen. Det skal være utvendig og innvendig teleskoprør tilpasset hovedrørets dimensjoner og kompensatoren skal ha stålflenser PN10. Stål skal være rustfritt.
Forhåndsinnstilling er angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert antall rørkompensatorer. Enhet: stk
Omfatter levering og montering av isolering rundt rørkompensator og rørdeler i inspeksjonsrom i landkar.
Det benyttes 100 mm plastbelagt markisolasjonsmatte.
Matta festes rundt rørkompensatoren med strammebånd.
Mengden måles som prosjektert antall landkar med tilleggsisolasjon per rør. Enhet: stk
Omfatter levering og montering opphengskonsoll med fastholding og tilhørende klammer og stålplater for mellomlegg.
Stålet skal leveres som ikke-konstruktivt stål i henhold til prosess 85.11. Skruer og muttere skal leveres i henhold til prosess 85.13.
Bearbeiding og sammenføyning av ståldeler utføres i henhold til prosess 85.2.
Mengden måles som prosjektert antall konsoller med fastholding. Enhet: stk
Omfatter levering og montering opphengskonsoll med glidning og tilhørende klammer og stålplater for mellomlegg.
Stålet skal leveres som ikke-konstruktivt stål i henhold til prosess 85.11. Skruer og muttere skal leveres i henhold til prosess 85.13.
Bearbeiding og sammenføyning av ståldeler utføres i henhold til prosess 85.2.
Mengden måles som prosjektert antall konsoller med glidning. Enhet: stk
Omfatter levering og montering av overvannsrør i rustfritt stål.
Det skal benyttes system med spissender og muffer med pakning.
Rørdeler skal festes til hverandre med minimum to plateskruer i hver skjøt.
Omfatter levering og montering av pendeloppheng med klammer for feste av avgreining eller rustfritt stålrør.
Mengden måles som prosjektert antall pendeloppheng. Enhet: stk
Mengden måles som prosjektert antall tilkoblinger til overvannsledning i grunnen. Enhet: stk
Omfatter levering og montering av andre rørsystemer som vann- og spillvannsledninger, fjernvarmerør og så videre, opphengs-/monteringsdetaljer, bend, skjøter, overganger, glidemuffer, rørkompensatorer ved landkar etc.
Rørsystemet skal være utskiftbart. For sandfang, overgang til nedfylt rørsystem, frostisolering, varmekabler og øvrige opplysninger, vises det til den spesielle beskrivelsen.
Mengden måles som prosjektert rørlengde. Enhet: m
Omfatter, levering, montering, tilkobling og idriftsetting av elektrisk utstyr og installasjoner på bruer og ferjekaier. Innstøpningsgods for feste i betong og utsparinger i betong inngår i prosess 84. Festepunkt i stålkonstruksjon inngår i prosess 85. Fordelinger inngår i prosess 36 eller 76 og kabler inngår i prosess 36, 44 eller 76.
Lynvernanlegg skal tilfredsstille krav gitt i NEK EN 62305-serien.
Festeelementer (gjengestenger, skruer, mutre etc.) skal være i rustfritt stål i henhold til NS-EN ISO 3506, kvalitet A4-80. Øvrig stål skal være varmforsinket som angitt i prosess 85.342 klasse B eller rustfritt i henhold til NS-EN 10088, nummer 1.4404, 1.4435, 1.4436 eller tilsvarende. Del av varmforsinket stål som blir eksponert mot fersk mørtel, skal beskyttes mot kjemisk reaksjon og gassutvikling som angitt i prosess 84.86. Delvis innstøpt stål skal være i rustfritt stål.
Utendørs skal det benyttes UV-bestandig plast eller rustfritt stål. Bruk av andre materialer skal forelegges byggherren for uttalelse.
Innstøpingsmørtel i utsparinger og mørtel for understøp skal være som angitt i prosess 84.87.
Kapslingsgrad for elektrisk utstyr skal minst være
- innvendig i avlukkede rom: IP 54
- generelt utvendig: IP 65
- ned mot vann og i fuktig miljø: IP X6
Forbehandling, rengjøring og forvanning av betongunderlag utføres som angitt i prosess 88.2.
Montasjearbeider skal utføres slik at det ikke oppstår korrosjon i forbindelsespunkter som følge av bruk av ulike typer materialer og korrosjonsbeskyttelse.
Rustfrie gjenger skal påføres egnet voks eller emulsjon før montering.
Omfatter levering og montering av trekkerør med trekketråd, muffer, skjøter, bend, og festemateriell. Rør med diameter <=40 mm behøver ikke utstyres med trekketråd. Trekkerør utenfor konstruksjonen inngår i prosess 44.
Omstøpte kabelrør skal være i henhold til prNS 2970 eller NS 2968. I ikke-brannsikker forlegning skal det brukes halogenfrie trekkerør.
Trekkerør skal avsluttes med muffe mot forskaling. For trekkerør forbi brufuge med ekspansjonsmulighet vises det til den spesielle beskrivelsen. Trekkerør skal monteres slik at det ikke blir stående vann i røret. Rørbend skal være utført med minimum 2000 mm radius. Trekkerør monteres etter fargekode, rødt eller oransje for kraftkabler og gult for tele- og signalkabler. Trekkerør skal være sikret mot inntrengning av fremmedelementer og være tettet med lokk. Ved gjennomføringer skal det benyttes løsninger som sikrer en tett konstruksjon.
Trekkerør skal deformasjonsprøves ved trekking av tolk med diameter tilpasset tillatt deformasjon for aktuell rørdimensjon og rørtype. Tolking skal utføres ved at man drar tolken gjennom rørene med håndmakt. Tolking utføres etter støp.
Trekketråd kan utelates for trekkerør til fiberkabel.
Mengden måles som prosjektert lengde av trekkerør. Enhet: m
Mengden måles som prosjektert lengde av trekkerør. Enhet: m
Mengden måles som prosjektert lengde av trekkerør. Enhet: m
Mengden måles som prosjektert lengde av trekkerør. Enhet: m
Mengden måles som prosjektert lengde av trekkerør. Enhet: m
Mengden måles som prosjektert lengde av trekkerør. Enhet: m
Omfatter levering og montering av kabelstigesystem.
Valgt produkt med nødvendig dokumentasjon forelegges byggherren minimum 10 arbeidsdager før tidspunkt for oversendelse av arbeidstegninger som viser festepunkter og utsparinger.
Dimensjonerende last for kabelstigene skal være minimum 125 kg/m, og de skal være testet og godkjent som sikker arbeidslast (SWL), i henhold til NEK IEC 61537.
Kabelstigesystem skal være i rustfritt stål. Godstykkelse i vanger og stigetrinn skal være minimum 1,25 mm. Sammenføyninger mellom vanger og trinn skal være helsveiset, og senteravstand mellom stigetrinn skal være maksimalt 355 mm.
For kabelstigesystem forbi brufuge med ekspansjonsmulighet vises det til den spesielle beskrivelsen.
Skjøtestykker skal være utført som ekspansjonslasker og ta opp solslyng ved temperatursvingninger mellom -20 og +50 grader celsius. Skjøtestykker skal være godkjent jordingsforbindelse i henhold til NEK IEC 61537.
Festeanordning for pendelkonsoll skal være slik at det er mulig å montere kabler fra begge sider av stigen uten at disse må tres. Dersom det benyttes festemekanisme som overfører last ved friksjon i forbindelsen, skal opphenget være utformet slik at kabelstigen ikke faller ned ved endring i dimensjonerende friksjonskraft.
Skrueforbindelser skal ha låseskive.
Mengden måles som prosjektert lengde kabelstige. Enhet: m
Omfatter levering, montering og tilkobling av jordingssystem.
Jordledere skal være i Cu-materiale, 7-trådet og produsert i henhold til NEK EN 60228. Jordledere med isolasjon skal være produsert i henhold til NEK EN 50525-serien.
Ved skjøting og avgrening som ikke kan inspiseres, skal det benyttes to stykk c-press med maksimum 100 mm mellomrom som monteres 180° mot hverandre. Skrueforbindelser skal settes inn med syrefritt fett etter montering.
Jordingspunkt for tilkobling til armeringsstål skal ha gjenget parti for montering av messingskrue M8-M16. Metall i betongens overdekningssone skal være av rustfritt stål eller edelt metall/legering som ikke korroderer i fuktige miljøer.
Jordingspunkt skal sveises fast til hovedarmering. Direkte etter rivning av forskalingen skal skrue monteres. Jordingspunktet skal utføres slik at det ikke går gjennom forskalingen.
Mengden måles som prosjektert antall jordingspunkter. Enhet: stk
Omfatter levering, montering og tilkobling av jordelektrode, tilkobling av jordingsledere til jordelektrode, og oppstikk fra jordelektrode til fordelinger, jordskinner og lynvernanlegg.
Mengden måles som prosjektert antall. Enhet: stk
Mengden måles som prosjektert lengde. Enhet: m
Mengden måles som prosjektert lengde. Enhet: m
Mengden måles som prosjektert lengde. Enhet: m
Kostnaden angis som rund sum. Enhet: RS
Utjevningsforbindelser skal være i mangetrådet Cu-materiale i fortinnet utførelse og skal ha tverrsnitt minimum 50 mm2. Utjevningsforbindelser skal ha kabelsko i hver ende og ha isolert gul/grønn kappe.
Utjevningsforbindelser skal ha en lengde, utførelse og forhåndsinnstilling som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert antall forbindelser. Enhet: stk
Omfatter levering, montering, tilkobling og idriftsetting av markerings- og varsellys, ferjekaibelysning, dekorasjonsbelysning, innvendig belysning og uttak for arbeidsstrøm. Omfatter også braketter for feste av master for vegbelysning. Vegbelysning inngår i prosess 76.
Belysning for ferjekaier skal utføres som beskrevet i håndbok V431 Ferjekaier - prosjektering, håndbok V432 Ferjekaier - elektrohydrauliske styringssystemer og håndbok V433 Ferjekaibruer - tegninger.
Kostnaden angis som rund sum. Enhet: RS
Lysmast skal være leddet.
Omfatter levering og montering av brakett for feste av master til vegbelysning.
Stålet skal leveres som ikke-konstruktivt stål i henhold til prosess 85.11.
Bearbeiding og sammenføyning av ståldeler utføres i henhold til prosess 85.2. Før produksjon skal det sjekkes at hulldiameter og -avstand er tilpasset valgt lysmast og festepunkter i konstruksjonen.
Mengden måles som prosjektert antall braketter. Enhet: stk
Mengden måles som prosjektert lengde varmekabel. Enhet: m
Varmekabel skal være selvregulerende med effekt som angitt i den spesielle beskrivelsen.
Varmekabel skal være levert i trekkerør i det preisolerte røret. Det henvises til prosess 87.5.
Omfatter levering, montering, tilkobling og idriftsetting av spesielt elektrisk utstyr for ferjekaier som beskrevet i håndbok V431 Ferjekaier - prosjektering, håndbok V432 Ferjekaier - elektrohydrauliske styringssystemer og håndbok V433 Ferjekaibruer - tegninger.
Grensesnitt mellom maskin og installasjon er angitt i den spesielle beskrivelsen.
Kostnaden angis som rund sum. Enhet: RS
Fordeling for maskiner skal tilfredsstille kravene i NEK EN 60204-1 der fordelingen er en del av en maskin og NEK 400-8-810 der fordelingen er en del av en installasjon.
Mengden måles som prosjektert antall fordelinger. Enhet: stk
Omfatter levering, montering, tilkobling og idriftsetting av elektrisk materiell og utstyr som kabler, fordelinger, kontakter og armaturer i aggregathus.
Mengden måles som prosjektert antall kabelsneller. Enhet: stk
Omfatter levering, montering, tilkobling og idriftsetting av strømforsyning som angitt i den spesielle beskrivelsen.
Kostnaden angis som rund sum. Enhet: RS
Omfatter levering, montering, tilkobling og idriftsetting av styrings- og overvåkingssystemer på bruer, ferjeleier for ferjekaibruer og bevegelige bruer. Omfatter også styrings- og overvåkingssystemer for trafikkavvikling, registrering av værforhold, belastninger, funksjon, tilstandsutvikling og alarmsystemer.
Kostnaden angis som rund sum. Enhet: RS
Se håndbok V431 Ferjekaier - prosjektering, håndbok V432 Ferjekaier - elektrohydrauliske styringssystemer og håndbok V433 Ferjekaibruer - tegninger.
Mengden måles som prosjektert antall sendere/mottakere. Enhet: stk
Mengden måles som prosjektert antall signalbokser. Enhet: stk
Omfatter levering, montering, tilkobling og idriftsetting av styrings- og overvåkingssystem for trafikkavvikling på bevegelige bruer, bruer som stenges ved sterk vind, anlegg for automatisk stengning ved skipspåkjørsel etc.
Omfatter levering og montering av offeranoder og samt tilkobling til stål.
Mengden måles som antall offeranoder. Enhet: stk
Omfatter levering, montering, tilkobling og idriftsetting av maskinelt utstyr. For ferjekaibruer inngår maskinelt utstyr som beskrevet i håndbok V431 Ferjekaier - prosjektering, håndbok V432 Ferjekaier - elektrohydrauliske styringssystemer og håndbok V433 Ferjekaibruer - tegninger.
Festeelementer (gjengestenger, skruer, mutre etc.) skal være i rustfritt stål i henhold til NS-EN ISO 3506, kvalitet A4-80. Rustfritt stål skal være i henhold til NS-EN 10088, nummer 1.4404, 1.4435, 1.4436 eller tilsvarende. Stål som ikke er rustfritt skal varmforsinkes i henhold til prosess 85.342, klasse B. Ståldeler som er for store til å dyppes, korrosjonsbeskyttes med system nummer 1 i henhold til prosess 85.3. Fargekode på siste dekkstrøk er angitt i den spesielle beskrivelsen. Korrosjonsbeskyttelse skal påføres i fabrikk. Del av varmforsinket stål som blir eksponert mot fersk mørtel, skal beskyttes mot kjemisk reaksjon og gassutvikling som angitt i prosess 84.86. Delvis innstøpt stål skal være i rustfritt stål.
Utendørs skal det benyttes UV-bestandig plast eller rustfritt stål. Bruk av andre materialer skal forelegges byggherren for uttalelse.
Innstøpingsmørtel i utsparinger og mørtel for understøp skal være som angitt i prosess 84.87.
Det er angitt i den spesielle beskrivelsen hvem som har totalansvaret for maskinleveransen.
Behandling, rengjøring og forvanning av betongunderlag utføres som angitt i prosess 88.22.
Montasjearbeider skal utføres slik at det ikke oppstår korrosjon i forbindelsespunkter som følge av bruk av ulike typer materialer og korrosjonsbeskyttelse.
På stålkonstruksjoner skal hull bores før påføring av korrosjonsbeskyttelse, og hull skal bores i verksted.
Rustfrie gjenger skal påføres egnet voks eller emulsjon før montering.
Omfatter mottak, lagring, montering, tilkobling og idriftsetting av tiltransportert maskinelt utstyr. Byggherren inngår avtale med leverandør og avtaler tidspunkt for levering med entreprenøren.
Maskinelt utstyr vil bli levert med samsvarserklæring etter Forskrift om maskiner, delvis ferdigstilte maskiner vedlegg II B.
Maskiner skal CE-merkes og samsvarserklæres etter Forskrift om maskiner vedlegg II A. Prosedyre for samsvarsvurdering av maskiner skal være i henhold til § 10.
Kostnaden angis som rund sum. Enhet: RS
Omfatter levering, montering, tilkobling og idriftsetting av hydraulisk utstyr til bevegelige bruer, heisesystem for ferjekaibruer og annet hydraulisk utstyr.
Mengden måles som prosjektert antall hydraulikkaggregater. Enhet: stk
Omfatter levering, montering, tilkobling og idriftsetting av hydrauliske sylindere for åpning eller løfting og lukking av bevegelige bruer, ferjekaibruer, låsesystemer etc.
Mengden måles som prosjektert antall sylindere. Enhet: stk
Kostnaden angis som rund sum. Enhet: RS
Mengde måles som prosjektert antall sjokkventiler. Enhet: stk
Omfatter levering, montering, tilkobling og idriftsetting av pumper.
Mengden måles som prosjektert antall pumper. Enhet: stk
Omfatter levering, montering, tilkobling og idriftsetting av avfuktningsanlegg.
Mengden måles som prosjektert antall avfuktningsanlegg. Enhet: stk
Omfatter levering, montering, tilkobling og idriftsetting av reservestrømsaggregater.
Mengden måles som prosjektert antall reservestrømsaggregater. Enhet: stk
Omfatter levering, montering, tilkobling og idriftsetting av fastmontert bevegelig tilkomstutstyr som heiser, inspeksjonsvogner og sperrebommer inklusive oppheng, heisvaiere, lodd, skinnesystem festet i bærekonstruksjonen, framdriftsmaskineri med styringssystem etc.
Tilkomst til vogner inngår i prosess 87.8.
Vogner skal utstyres med nødbrems. Heis skal være installert med nødtelefon med direkte kontakt til bemannet vaktsentral.
Mengden måles som prosjektert antall heiser. Enhet: stk
Kostnaden angis som rund sum. Enhet: RS
Kostnaden angis som rund sum. Enhet: RS
Mengden måles som prosjektert antall sperrebommer. Enhet: stk
Styring skal plasseres inne i aggregathus.
Omfatter levering og montering av annet utstyr. For ferjekaier vises det til håndbok V431 Ferjekaier - prosjektering, håndbok V432 Ferjekaier - elektrohydrauliske styringssystemer og håndbok V433 Ferjekaibruer - tegninger.
For stålarbeider henvises det til prosess 85.
Festeelementer (gjengestenger, skruer, mutre etc.) skal være i rustfritt stål i henhold til NS-EN ISO 3506, kvalitet A4-80. Rustfritt stål skal være i henhold til NS-EN 10088, nummer 1.4404, 1.4435, 1.4436 eller tilsvarende. Stål som ikke er rustfritt skal varmforsinkes i henhold til prosess 85.342, klasse B. Ståldeler som er for store til å dyppes, korrosjonsbeskyttes med system nummer 1 i henhold til prosess 85.3. Fargekode på siste dekkstrøk er angitt i den spesielle beskrivelsen. Korrosjonsbeskyttelse skal påføres i fabrikk. Del av varmforsinket stål som blir eksponert mot fersk mørtel, skal beskyttes mot kjemisk reaksjon og gassutvikling som angitt i prosess 84.86.
Utendørs skal det benyttes UV-bestandig plast eller rustfritt stål. Bruk av andre materialer skal forelegges byggherren for uttalelse.
Innstøpingsmørtel i utsparinger og mørtel for understøp skal være som angitt i prosess 84.87.
Forbehandling, rengjøring og forvanning av betongunderlag utføres som angitt i prosess 88.22.
Montasjearbeider skal utføres slik at det ikke oppstår korrosjon i forbindelsespunkter som følge av bruk av ulike typer materialer og korrosjonsbeskyttelse.
På betongkonstruksjoner skal innfesting utføres i innstøpte boltegrupper eller med klebeankere. På stålkonstruksjoner skal hull bores før påføring av korrosjonsbeskyttelse, og hull skal bores i verksted.
Rustfrie gjenger skal påføres egnet voks eller emulsjon før montering.
Omfatter levering og montering av svingningsdempere på bruer som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert antall svingningsdempere. Enhet: stk
Omfatter levering og montering av påkjørselvern mot bil- og skipstrafikk.
Kostnaden angis som rund sum. Enhet: RS
Omfatter levering og montering av fenderverk for tilleggskai og fenderverk for ferjekaibru inkludert nødvendige festemidler som angitt i den spesielle beskrivelsen.
Fenderverk for tilleggskai og fenderverk for ferjekaibru skal være i henhold til håndbok V431 Ferjekaier - prosjektering, håndbok V433 Ferjekaibru - tegninger.
Kostnaden angis som rund sum. Enhet: RS
Minimum energiopptak og maksimum reaksjonskraft skal være som angitt i den spesielle beskrivelsen. Gummiblandingen skal ha spesifikasjoner som angitt i håndbok V431 Ferjekaier - prosjektering.
Mengden måles som prosjektert antall fenderelement. Enhet: stk
Platene tilvirkes av polyetylen.
Mengden måles som prosjektert antall utforingselement. Enhet: stk
Mengden måles som prosjektert antall returfendere. Enhet: stk
Omfatter levering og montering av fendring med dumperdekk som angitt i den spesielle beskrivelsen. Kjetting og sjakler for opphenging av dumperdekkene, samt hulltagning i dekkene og hylser i hull for utgang av kjetting inngår i prosessen.
Kjetting skal være i klasse 8, halv-langlenket. Dimensjon og tykkelse av dumperdekk og dimensjon på kjetting skal være som angitt i den spesielle beskrivelsen. Kjetting, sjakler og hylser skal være varmforsinket. Dumperdekkene skal være uten skader som reduserer dempningseffekten.
Mengden måles som prosjektert antall dumperdekk. Enhet: stk
Minimum energiopptak og maksimum reaksjonskraft skal være som angitt i den spesielle beskrivelsen. Gummiblandingen skal ha spesifikasjoner som angitt i håndbok V431 Ferjekaier - prosjektering.
Mengden måles som prosjektert antall fenderelementer. Enhet: stk
Mengden måles som prosjektert antall fenderpanel. Enhet: stk
Platene tilvirkes av 50 mm polyetylen.
Mengden måles som prosjektert areal av friksjonsplater. Enhet: m2
Omfatter levering, bearbeiding, sammenføyning og overflatebehandling av fenderskjold i stål i henhold til prosess 85.1, 85.2 og 85.3.
Mengden måles som netto prosjektert vekt. Det regnes med densitet 7,85 kg/dm3. Det regnes ikke med tillegg for sveiser og festemidler, og det regnes ikke fradrag for skruehull og sveisefuger. Enhet: tonn
Omfatter levering og montering av kjettingslynger, inkludert kjetting, sjakler, toppringer, overgangsringer og kjettingstrammere. Lengde, dimensjon og WLL (working load limit) som angitt i den spesielle beskrivelsen.
Kjetting skal være kortlenket i klasse 8 i henhold til NS-EN 818.
Mengden måles som prosjektert total lengde av kjettingslynger. Enhet: m
Omfatter levering, bearbeiding og sammenføyning av bunnstøtte i stål i henhold til prosess 85.1 og 85.2.
Mengden måles som netto prosjektert vekt. Det regnes med densitet 7,85 kg/dm3. Det regnes ikke med tillegg for sveiser og festemidler, og det regnes ikke fradrag for skruehull og sveisefuger. Enhet: tonn
Omfatter levering, bearbeiding og sammenføyning av underdelen av fenderpanelet i stål i henhold til prosess 85.1 og 85.2.
Mengden måles som netto prosjektert vekt. Det regnes med densitet 7,85 kg/dm3. Det regnes ikke med tillegg for sveiser og festemidler, og det regnes ikke fradrag for skruehull og sveisefuger. Enhet: tonn
Omfatter levering, bearbeiding, sammenføyning og montering av bunnfeste i stål i henhold til prosess 85.1 og 85.2.
Mengden måles som prosjektert antall bunnfester. Enhet: stk
Mengden måles som prosjektert antall fenderpanel. Enhet: stk
Platene tilvirkes av 50 mm polyetylen.
Mengden måles som prosjektert areal lavfriksjonsplater. Enhet: m2
Omfatter levering, bearbeiding, sammenføyning og overflatebehandling av fenderskjold i stål i henhold til prosess 85.1, 85.2 og 85.3.
Mengden måles som netto prosjektert vekt. Det regnes med densitet 7,85 kg/dm3. Det regnes ikke med tillegg for sveiser og festemidler, og det regnes ikke fradrag for skruehull og sveisefuger. Enhet: tonn
Omfatter montering og levering kjettingslynger, inkludert kjetting, sjakler, toppringer, overgangsringer og kjettingstrammere. Lengde, dimensjon og WLL (working load limit) som angitt i den spesielle beskrivelsen.
Kjetting skal være kortlenket i klasse 8 i henhold til NS-EN 818.
Mengden måles som prosjektert total lengde av kjettingslynger. Enhet: m
Mengden måles som prosjektert antall torsjonsfendere. Enhet: stk
Platene tilvirkes av 50 mm polyetylen.
Mengden måles som prosjektert areal lavfriksjonsplater. Enhet: m2
Omfatter levering, bearbeiding, sammenføyning og overflatebehandling av fenderskjold i stål i henhold til prosess 85.1, 85.2 og 85.3.
Mengden måles som netto prosjektert vekt. Det regnes med densitet 7,85 kg/dm3. Det regnes ikke med tillegg for sveiser og festemidler, og det regnes ikke fradrag for skruehull og sveisefuger. Enhet: tonn
Omfatter levering, bearbeiding, sammenføyning og overflatebehandling av torsjonsmekanisme i stål i henhold til prosess 85.1, 85.2 og 85.3.
Mengden måles som netto prosjektert vekt. Det regnes med densitet 7,85 kg/dm3. Det regnes ikke med tillegg for sveiser og festemidler, og det regnes ikke fradrag for skruehull og sveisefuger. Enhet: tonn
Omfatter levering og montering/faststøping av bolter for måling av fugebevegelser, nivellering og posisjonsbestemmelse (innmåling av koordinater).
Innstøping av bolter skal utføres med bestandige innstøpingsmaterialer, og boltene skal være av rustfritt stål eller messing.
Fastmerker for nivellering og posisjonsbestemmelse (innmåling av koordinater) skal relateres til etablerte fastmerker utenfor brua. Monterte bolter skal merkes med unikt referansenummer som benyttes ved rapportering.
Målenøyaktighet skal forelegges byggherren for uttalelse.
Rapportering skal gjøres i byggherrens skjema.
Mengden måles som prosjektert antall målepunkter. Enhet: stk
Det monteres en bolt på hver side av fugespalten.
Mengden måles som prosjektert antall målepunkter, hvert målepunkt har to bolter. Enhet: stk
Omfatter levering og montering av fastmontert tilkomstutstyr som trapper, leidere, gangbaner, dører, luker, sikringsvaier på bærekabler etc.
Bevegelig tilkomstutstyr som heiser, inspeksjonsvogner og malevogner inngår i prosess 87.76.
Leidere skal være forsynt med hvilerepos og ryggbøyle.
Fastmontert tilkomstutstyr som kan benyttes av uvedkommende skal stenges med låseanordning og låsesystem som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert antall trapper. Enhet: stk
Mengden måles som prosjektert antall leidere. Enhet: stk
Mengden måles som prosjektert antall luker. Enhet: stk
Mengden måles som prosjektert antall dører. Enhet: stk
Mengden måles som prosjektert lengde sikringsvaier. Enhet: m
Mengden måles som prosjektert lengde gangbane. Enhet: m
Omfatter levering og montering av aggregathus, operasjons- og servicebygg og øvrige bygg tilknyttet bruer og ferjekaier.
Bygninger for ferjeleier skal være som beskrevet i håndbok V431 Ferjekaier - prosjektering og håndbok V433 Ferjekaibru - tegninger.
Kostnaden angis som rund sum. Enhet: RS
Servicebygget skal være universelt utformet.
Omfatter levering og montering av utstyr til bygninger for bruer og ferjeleier.
Utstyr til bygninger for ferjeleier skal være som beskrevet i håndbok V431 Ferjekaier - prosjektering og håndbok V433 Ferjekaibru - tegninger.
Kostnaden angis som rund sum. Enhet: RS
Omfatter levering og montering av internt fordelingsnett (vannuttak) for spyling og rengjøring og for ferje i ferjeleier inklusive festemidler. Varmekabel inngår i prosess 87.64. Ledning fram til ferjekai inngår i prosess 43.
Krav til materialer i henhold til prosess 43. Bend skal være 30 grader.
Systemet skal være frostsikret med isolert rør. Varmekabel skal føres inn i vannledning til oppnådd frostfri dybde. Kraftforsyning skal tas fra egen kurs i hovedfordeling i teknisk rom. Systemet skal sikres mot tilbakeslag med en tilbakeslagsventil i henhold til NS-EN 1717. Tilkoblingspunkt skal sikres med lokk og kles med låsbart skap som skrus fast til ferjekaien. Systemet skal inneholde en utvendig frostsikret stoppekran. Ledningen graves ned til frostsikker dybde som angitt i den spesielle beskrivelsen og legges i trekkerør under veger og oppstillingsareal. Systemet skal inneholde en vannmåler med fjernavleser montert inne i aggregathus. Vannmåler monteres i nærmeste kum. Røroppheng festes på kabelstige eller liknende med fastinjiserte gjengestenger eller kjemisk anker.
Som prosess 44.3. Trekkerør ø110 mm under veger og oppstillingsplass.
Mengden måles som prosjektert lengde trekkerør. Enhet: m
Som prosess 43.4 Dimensjoner er angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert lengde ledning. Enhet: m
Mengden måles som prosjektert antall stoppekraner. Enhet: stk
Isolasjon skal være skålformet. Dimensjoner er angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert lengde av isolert trekkerør. Enhet: m
Mengden måles som prosjektert antall tilbakeslagsventiler. Enhet: stk
Omfatter levering og montering av tappestuss inkludert nødvendige koblinger.
Stussen skal være som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert antall tappestusser. Enhet: stk
Omfatter levering og montering av låsbart skap for tappestuss inkludert fundament og festemidler.
Leveres i rustfritt materiale.
Mengden måles som prosjektert antall låsbare skap. Enhet: stk
Vannmåler plasseres i nærmeste tilkoblingskum med fjernavleser montert i aggregathus.
Mengden måles som prosjektert antall vannmålere. Enhet: stk
Omfatter levering og montering av sluk/avløp for bortleding av vann etter spyling og rengjøring.
Mengden måles som prosjektert antall sluk/avløp. Enhet: stk
Omfatter levering og montering av oljeutskiller i sluk/avløp for bortleding av vann etter spyling og rengjøring.
Mengden måles som prosjektert antall oljeutskillere. Enhet: stk
Omfatter levering og montering av spesielt utstyr til ferjeleier som beskrevet i håndbok V431 Ferjekaier - prosjektering og håndbok V433 Ferjekaibru - tegninger.
Mengden måles som prosjektert antall pullere. Enhet: stk
Omfatter levering og montering av pullere. Type puller er angitt i den spesielle beskrivelsen.
Festebolter skal være vertikale, og varmforsinket i henhold til prosess 85.13. Innstøpt del av bolter skal påføres et tett epoksybelegg avstrødd med tørr, støvfri sand.
Pullere av stål eller støpestål skal være varmforsinket. Pullere av støpejern skal blåserenses til Sa 2,5 og påsprøytes ett lag sink. Pullere skal i tillegg males med to lag dekkmaling i henhold til prosess 85.35. Fargekode er angitt i den spesielle beskrivelsen.
Omfatter levering og montering av sikkerhetsutstyr, som redningsstige, redningsbøye, kantlist, rekkverk porter etc.
Mengden måles som prosjektert antall redningsstiger. Enhet: stk
Mengden måles som prosjektert antall redningsbøyler. Enhet: stk
Kantlisten skal være varmforsinket og pulverlakkert i henhold til prosess 85.36 med fargekode angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert lengde kantlist. Enhet: m
Rekkverket skal være varmforsinket og påføres maling/organisk belegg som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert lengde rekkverk. Enhet: m
Port skal være varmforsinket og påføres maling/organisk belegg som angitt i den spesielle beskrivelsen.
Mengden måles som prosjektert antall porter. Enhet: stk
Omfatter inspeksjon og vedlikehold av bruer og ferjekaier.
Omfatter kostnader for å utføre arbeidene slik at krav til trafikkavvikling tilfredsstilles og oppsamling og deponering av avfall utføres i henhold til håndbok R765 Avfallshåndtering og kontraktbestemmelsene.
Arbeidene skal utføres slik at spredning av fiskesykdommer og uønskede arter ikke forekommer.
Ferskvann som skal brukes ved arbeider på konstruksjoner over skal hentes fra kilder hvor det kan dokumenteres at kvaliteten er tilfredsstillende. For bruer over vassdrag kan vann hentes fra det berørte vassdraget dersom kvaliteten er tilfredsstillende. Utstyr skal desinfiseres før oppstart dersom dette kan være urent.
Omfatter planlegging og gjennomføring av inspeksjon av bruer og ferjekaier inklusive oppmålinger, materialundersøkelser, avlesing av instrumentering, registreringer, rapportering etc.
Inspeksjoner, oppmålinger og materialundersøkelser utføres som beskrevet i håndbok V441 Inspeksjonshåndbok for bruer og den spesielle beskrivelsen.
Merkespray, vannfast tusj etc. skal brukes minst mulig og med lite synlig farge. Borehull, opphugninger og skader som oppstår i forbindelse med inspeksjonen, skal repareres.
Kostnaden angis som rund sum. Enhet: RS
Omfatter kostnader som innkjøp/leie, transport, riggarbeider og bruk av tilkomstutstyr/tilkomstteknikk som brulift, båt, flåte, maskiner, klatreutstyr og utstyr etc. som er nødvendig for å utføre de beskrevne inspeksjonsarbeidene når slike kostnader ikke er inkludert i andre prosesser.
Brulift skal være sertifisert/godkjent for persontransport. Klatrere skal være sertifisert til arbeidet som skal utføres i henhold til NS 9600, arbeid i tau.
Tekniske minstekrav til brulift er gitt i håndbok V441 Inspeksjonshåndbok for bruer.
Krav til båtstørrelse er angitt i den spesielle beskrivelsen.
Omfatter ferdigbefaring/reklamasjonsbesiktigelse av bruer ved nyanlegg, vedlikeholdsarbeider og fornyelse (ombygging, forsterkning).
Utføres som beskrevet for ferdigbefaring/reklamasjonsbesiktigelse i håndbok V441 Inspeksjonshåndbok for bruer og den spesielle beskrivelsen.
Omfatter generelt oppsyn av bruer og midlertidig sikring.
Generelt oppsyn utføres slik at grundighet til sammen minst blir som beskrevet for enkel inspeksjon i håndbok V441 Inspeksjonshåndbok for bruer og den spesielle beskrivelsen.
Generelt oppsyn skal sikre at uforutsette hendelser eller skader oppdages i tide slik at følgeskader som kan ha betydning for sikkerhet eller framkommelighet kan unngås. Ved alvorlige skader eller hendelser, skal oppdragsgiver varsles umiddelbart.
Det skal kontrolleres om funksjonskrav er tilfredsstilt i henhold til funksjonsavtale og om utførte tiltak er tilfredsstillende. Dersom funksjonskrav ikke er tilfredsstilt skal tiltak iverksettes.
Midlertidig sikring skal utføres i henhold til gjeldende rutiner.
Mengden måles som bruareal, det vil si total brubredde x total brulengde. Enhet: m2
Omfatter enkel inspeksjon av bruer.
Utføres som beskrevet for enkel inspeksjon i håndbok V441 Inspeksjonshåndbok for bruer og den spesielle beskrivelsen. Inspeksjonen skal rapporteres i BRUTUS.
Mengden måles som areal av konstruksjon, eksempelvis bruareal = total brubredde x total brulengde for bruer, rørareal = diameter x rørlengde og areal ferjekai = arealet av oversiden av ferjekaia. Enhet: m2
Omfatter hovedinspeksjon av bruer.
Utføres som beskrevet for hovedinspeksjon i håndbok V441 Inspeksjonshåndbok for bruer og den spesielle beskrivelsen. Inspeksjonen skal rapporteres i BRUTUS.
Mengden måles som areal av konstruksjon, eksempelvis bruareal = total brubredde x total brulengde for bruer, rørareal = diameter x rørlengde og areal ferjekai = arealet av oversiden av ferjekaia. Enhet: m2
Omfatter hovedinspeksjon av bruer over vann.
Utføres som beskrevet for hovedinspeksjon i håndbok V441 Inspeksjonshåndbok for bruer og den spesielle beskrivelsen. Inspeksjonen skal rapporteres i BRUTUS.
Omfatter hovedinspeksjon av bærekabler og hengestenger med festeelementer.
Utføres som beskrevet for hovedinspeksjon og hovedinspeksjon kabler i håndbok V441 Inspeksjonshåndbok for bruer og den spesielle beskrivelsen. Inspeksjonen skal rapporteres i BRUTUS.
Mengden måles som opphengt bruareal, det vil si total brubredde x total opphengt brulengde. Enhet: m2
Omfatter hovedinspeksjon av konstruksjonsdeler under vann.
Fjerning av gjenstående forskaling og begroing under vann skal være i henhold til den spesielle beskrivelsen.
Utføres som beskrevet for hovedinspeksjon under vann i håndbok V441 Inspeksjonshåndbok for bruer og den spesielle beskrivelsen. Inspeksjonen skal rapporteres i BRUTUS.
Krav til kompetanse for dykkere skal være i samsvar med Arbeidstilsynets dykkerforskrift med dykkerbevis klasse A. Antall dykkere i et team skal være minimum 3 stykker.
Mengden måles som areal av inspisert overflate under vann. Enhet: m2
Omfatter spesialinspeksjon av bruer.
Utføres som beskrevet for spesialinspeksjon i håndbok V441 Inspeksjonshåndbok for bruer og den spesielle beskrivelsen. Inspeksjonen skal rapporteres i BRUTUS.
Mengden måles som areal av konstruksjon, eksempelvis bruareal= total brubredde x total brulengde for bruer, rørareal = diameter x rørlengde og areal ferjekai= arealet av oversiden av ferjekaia. Enhet: m2
Omfatter oppmålinger og materialundersøkelser inklusiv rapportering.
Utføres i henhold til beskrivelse i håndbok V441 Inspeksjonshåndbok for bruer, håndbok R211 Feltundersøkelser og den spesielle beskrivelsen. Den utførende skal ha god kjennskap til den aktuelle metodes muligheter og begrensninger samt tolking av resultater.
Ved prøvetaking som medfører boring, oppmeisling eller lignende skal dette utføres slik at konstruksjonen påføres minst mulig skade. Spesiell forsiktighet skal utvises ved prøvetaking i bærende konstruksjonselementer og metode, omfang og lokalisering. Høyt utnyttede ståltverrsnitt og lignende samt kritiske deler av bærende tverrsnitt som for eksempel spennarmering og lengdearmering i slakkarmerte bjelker skal ikke påføres noen skader ved prøveuttak.
Boring i betong utføres som angitt i prosess 88.226. Borehull, opphugninger etc. utbedres umiddelbart etter uttak av prøver med egnet materiale og metode som angitt i prosessene 88.22, 88.226 og 88.227.
Resultater og vurderinger av resultater skal rapporteres.
Omfatter oppmåling på bruer.
Omfatter nivellement på bruer. Omfang er angitt i den spesielle beskrivelsen.
Omfatter oppmåling av horisontalavstander/forskyvninger på bruer.
Omfatter registrering av slitelagstykkelse på brudekker.
Mengden måles som antall tykkelsesmålinger. Enhet: stk
Omfatter sporslitasjemålinger på brudekker.
Mengden måles som antall målte tverrprofiler. Enhet: stk
Omfatter jevnhetsmåling på slitelag på bruer.
Mengden måles som oppmålt flate. Enhet: m2
Omfatter måling av relative pilhøyder på hengebrukabler.
Omfatter registrering av bruer for å verifisere eller supplere tegningsgrunnlag, byggverksdata i BRUTUS etc.
Omfatter måling av frihøyder over veg og seilingshøyder for bruer over sjø/vann.
Omfatter prøveuttak, gjenstøping av borehull og opphugninger, analyse, rapportering etc. ved materialundersøkelser av betong og armert betong.
Omfatter måling av betongoverdekning og lokalisering av armeringens beliggenhet med overdekningsmåler.
Mengden måles som antall målinger á 1 m2 overdekningsmålinger. Enhet: stk
Omfatter måling av karbonatiseringsdybde på betongkonstruksjoner.
Antall prøver og prøvesteder er angitt i den spesielle beskrivelsen.
Mengden måles som antall prøver. Enhet: stk
Omfatter måling av kloridinnhold i herdet betong. Prøveomfang og dybdeintervaller skal være i henhold til Håndbok R211 Feltundersøkelser.
Mengden måles som antall profiler med det beskrevne antall dybdeintervaller. Enhet: stk
Omfatter korrosjonsundersøkelse ved måling av armeringens elektrokjemiske potensial (EKP) og tilhørende motstandsverdier og vurdering/tolkning av resultater.
Mengden måles som oppmålt flate med angitt rutenett. Enhet: m2
Omfatter kjerneuttak, fasthetsbestemmelse på utborede betongkjerner samt gjenstøping av hull.
Mengden måles som antall prøver hvor hver prøve består av to trykte kjerner. Enhet: stk
Omfatter planslip og/eller tynnslip på utborede betongkjerner.
Mengden måles som antall slip av hver type. Enhet: stk
Omfatter spennkabelkontroll.
For lokalisering av skader kan det benyttes ultralyd, røntgen eller endoskop. Metode er angitt i den spesielle beskrivelsen.
Omfatter opphugning, registrering av tilstand på frilagt armering samt gjenstøping av opphugning.
Omfang av opphugging er angitt i den spesielle beskrivelsen.
Det skal hugges opp i en bredde lik overdekning + armeringens diameter og 300 mm i armeringens lengderetning. Det skal meisles i en dybde slik at ½ av armeringsjernets omkrets er frilagt. Ved korrosjon på armeringen skal det hugges inn til 20 mm bak armeringen for å kontrollere armeringens bakside og for å sikre god utstøping i etterkant av prøvetakingen.
Mengden måles som antall opphugninger. Enhet: stk
Omfatter materialundersøkelser av stål.
Undersøkelsene utføres i henhold til håndbok V441 Inspeksjonshåndbok for bruer, NS-EN 14784, NS-EN 14127, NS-EN 17640, NS-EN 1711 og andre gjeldende standarder for NDT-testing (ikke destruktiv testing) av stål og den spesielle beskrivelsen.
Omfatter momentkontroll av skruer i friksjonsforbindelser.
Mengden måles som antall skruer det gjøres momentkontroll av. Enhet: stk
Omfatter visuell nagle- og skruekontroll.
Omfanget av kontrollen er angitt i den spesielle beskrivelsen.
Mengden måles som antall skruer det gjøres nagle- og skruekontroll av. Enhet: stk
Omfatter visuell sveisekontroll på stål.
Sveiser skal kontrolleres. Omfang er angitt i den spesielle beskrivelsen.
Mengden måles som antall løpemeter med sveis som kontrolleres. Enhet: m
Omfatter røntgenkontroll på stål. Omfanget er angitt i den spesielle beskrivelsen og om kontrollen gjelder sveiser eller skruer og nagler.
Omfatter ultralydkontroll på stål. Omfanget er angitt i den spesielle beskrivelsen og om kontrollen gjelder sveiser eller ståldeler.
Omfatter magnetpulverkontroll på stålkonstruksjoner.
Sprekkbildet skal dokumenteres ved hjelp av skisser eller fotografier.
Omfatter fiberoptikk-kontroll på stål.
Omfatter godstykkelsesmåling med ultralyd på stål. Målested og antall målinger er angitt i den spesielle beskrivelsen.
Omfatter materialundersøkelser av trevirke og stein.
Undersøkelsene utføres i henhold til NS-EN 351-2, NS-EN 1014, NS 3512 og den spesielle beskrivelsen.
Omfatter måling av relativ fuktighet av trevirke.
Måleomfanget med antall målinger på hvert enkelt sted er angitt i den spesielle beskrivelsen.
Omfatter sopp/råte-undersøkelser av trevirke.
Det skal tas ut prøver fra trevirket med synlig sopp. Prøvene analyseres for skadesopper. Prøvene tas ut med kniv ved sopp på overflaten eller ved kjerneprøve. Kjerneprøver tas med så liten diameter som mulig. Hullet fylles etter prøvetaking. Nærmere beskrivelse av prøvemetode og omfang er angitt i den spesielle beskrivelsen.
Omfatter uttak av prøver med kjerneboring og måling av trykkfasthet av trevirke eller stein.
Mengden måles som antall trykkprøvinger. Enhet: stk
Omfatter kontroll av overflatebehandling.
Undersøkelsen utføres i henhold til standarder angitt i prosess 88.371 og 88.27.
Mengden måles som antall målinger (en måling kan være middelverdi av flere enkeltmålinger). Enhet: stk
Omfatter måling av tørrfilmtykkelse av overflatebehandling. Det er angitt i den spesielle beskrivelsen antall målesteder og om det er totalt tykkelse som skal måles eller det er hvert enkelt malingsstrøk.
Omfatter måling av overflatebehandlingens heft til underlaget.
Målepunkter og målested er angitt i den spesielle beskrivelsen.
Områder hvor avtrekk har funnet sted skal overflatebehandles på nytt.
Resultatene skal rapporteres i egen rapport med bilder av prøven og med en beskrivelse av hvor bruddet gikk.
Omfatter måling av inntrengningsdybde for impregnering.
Det skal tas ut kjerneprøver med minimum 60 mm diameter. Kjernene splittes, tørkes (50-60 °C) og inntrengningsdybden måles med vann som indikator.
Mengden måles som antall målinger. En måling består av 3 splittede kjerner, det vil si middelverdien av 6 avlesninger. Enhet: stk
Omfatter kjemisk analyse av overflatebehandling.
En prøve av overflatebehandlingen skal sendes inn til laboratorium for bestemmelse av innholdet i malingen. Det er angitt i den spesielle beskrivelsen om analysen skal avdekke miljøskadelige stoffer eller om malingen er kompatibel med ny maling.
Omfatter instrumentert overvåking av bruer. I prosessen inngår enkel avlesning av instrumentering på stedet, tømming av dataloggere, bearbeiding og presentasjon av resultater fra instrumentering samt rapportering.
Omfatter vedlikehold, beskyttelse og reparasjon av betong. Det henvises til NS-EN 1504-9+NA.
Det henvises til NS-EN 1504 del 2 til 7. I tillegg vises til prosess 84, øvrige standarder referert til i denne prosessen og den spesielle beskrivelsen.
Entreprenøren skal oppgi produktvalg, og det skal dokumenteres at valgte materialer tilfredsstiller spesifiserte krav.
Materialene skal oppbevares og merkes slik at det ikke kan oppstå forveksling mellom forskjellige produkttyper og kvaliteter. Materialspesifikasjoner og produktdatablader skal til enhver tid være tilgjengelig på byggeplassen.
Vann som benyttes til rengjøring, forbehandling, meisling, forvanning, etterbehandling, etc., skal være ferskvann uten innhold av skadelige stoffer for fersk eller herdet armert betong. Trykkluft skal være oljefri.
Utførelsen skal være i samsvar med NS-EN 1504-10+NA. I tillegg vises til prosess 84, øvrige standarder referert til i denne prosessen og den spesielle beskrivelsen.
Utførelsesklasse skal være som angitt i den spesielle beskrivelsen.
Arbeidene skal ikke utføres ved temperaturer lavere enn +5 °C.
Referansefelt
Ved oppstart av arbeidet, skal det etableres et referansefelt som omfatter kritiske eller gjentagende arbeidsoperasjoner. Referansefeltet skal godkjennes av byggherren før videre arbeider kan settes i gang og skal kunne benyttes i hele arbeidsperioden. Lokalisering og størrelse på referansefeltet skal være angitt i den spesielle beskrivelsen. På referansefelt skal det dokumenteres at utførelseskrav og kontrollkrav blir oppfylt.
Hensikten med referansefeltet er å
- verifisere at arbeidene vil bli utført med tilfredsstillende håndverksmessig kvalitet
- kontrollere at arbeidsprosedyrer i kvalitetsplanen gir tilfredsstillende resultat eller må endres
- avdekke uforutsette forhold som medfører behov for nye arbeidsprosedyrer eller endring av arbeidsprosedyrer
- fungere som omforent referanse på tilfredsstillende utførelse
Geometriske toleranser og overflatetoleranser for de aktuelle konstruksjonsdeler skal være i henhold til toleranseklasser for nøyaktighetsklasse C, se tabell 84-1 og tabell 84-2 i prosess 84.
Prøving og kontroll utføres i følgende faser
- prøving og kontroll av underlaget
- mottakskontroll av produkter og systemer
- prøving og kontroll før og under påføring av reparasjonsmaterialer og montering av systemer
- prøving og kontroll etter herding/montering
Hull etter prøvetaking skal gjenstøpes og avrettes jevnt med tilgrensende betongoverflate som angitt i prosess 88.227.
Målinger, observasjoner og registreringer dokumenteres.
Prøving og kontroll skal være i samsvar med NS-EN 1504-10+NA. Omfang og dokumentasjon av prøving og kontroll skal være i samsvar med kravene for angitt utførelsesklasse. I tillegg vises til prosess 84, samt standarder referert til i denne prosessen og i den spesielle beskrivelsen. Med spesifiserte krav angitt i prøving- og kontrolltabellene menes krav stilt i standarder, prosesskoden og den spesielle beskrivelsen. Entreprenøren skal utarbeide en plan for prøving og kontroll med tilhørende prosedyrer for arbeidene. Denne skal inngå i samlet kvalitetsplan for hele prosjektet og forelegges byggherren for uttalelse.
Entreprenørens utførte kontroll skal dokumenteres i form av utfylt dagbok og kontrolljournal.
Dagboken skal minimum inneholde opplysninger om
Kontrolljournalen skal minimum inneholde
Omfatter spesielle riggforhold i forbindelse med vedlikehold, beskyttelse og reparasjon av betong som ikke er dekket i hovedprosess 1, som tildekking og skjerming, midlertidig understøttelse, stillaser etc. Øvrige kostnader skal være inkludert i enhetspriser for arbeid som skal utføres og generell rigg i hovedprosess 1.
Tilgrensende konstruksjoner, konstruksjonselementer og utstyr skal tildekkes og beskyttes slik at skade og tilsøling/tilsmussing unngås. Entreprenøren er ansvarlig for følgeskader på grunn av mangelfull skjerming og tildekking.
Kostnaden angis som rund sum. Enhet: RS
Omfatter transport, mellomlagring, tilrigging, bygging, vedlikehold, riving, nedrigging og faste kostnader for tilkomstutstyr, lifter, brulifter, adkomst- og arbeidsstillas.
Arbeider skal utføres på betryggende måte i samsvar med gjeldende Norsk Standard for de materialer som benyttes, samt etter regler fra Arbeidstilsynet.
Dersom det planlegges å påføre konstruksjonen belastninger utover det den er beregnet for, skal dette dokumenteres med beregninger som forelegges byggherren. Stillas skal henges opp i konstruksjonen slik at denne ikke påføres skader. Dette gjelder også overflatebehandling av betong og korrosjonsbeskyttende belegg av stål.
Tilkomst skal ha slik utforming at avstand til konstruksjonen er optimal for det arbeidet som skal utføres.
Entreprenøren skal utarbeide tegninger som viser utforming og opphengning av stillas. Eventuelle sår og/eller helligdager etter forankring og opphengning skal repareres med produkter som gir en kvalitet etter endt reparasjon som minst tilsvarer eksisterende betong, overflatebehandling av betong og korrosjonsbeskyttende belegg av stål.
Omfatter tildekking og skjerming ved arbeider over vann og terreng.
Omfatter tildekking og skjerming ved arbeider i vann.
Omfatter midlertidig understøttelse i forbindelse med reparasjon av betong.
Omfatter materialer og arbeider med fjerning av skadet og/eller infisert betong og gjenoppbygging med ny mørtel/betong over vann. Prosessen omfatter
- inspeksjon og merking av skader
- referansefelt
- fjerning av betong
- armeringsarbeider
- forbehandling (rengjøring)
- forskaling
- forvanning
- håndmørtling/sprøytemørtling/utstøping
- herdetiltak
Dersom den spesielle beskrivelsen angir gjenoppbygging med håndmørtling, inngår korrosjonsbeskyttelse av armering og heftbru i prosessen.
Korrosjonsbeskyttelse skal ikke benyttes dersom det i etterkant av reparasjonen skal anvendes elektrokjemiske metoder.
Rengjøring av konstruksjonen og grunnen samt oppsamling, bortkjøring og deponering av brukte blåsemidler, fjernet betong etc., inngår i prosessen. Deponering skal skje ved godkjent mottak og deponeringsavgifter inngår i prosessen. Ved arbeider over vann og vassdrag, er tilleggskrav til oppsamling av avfallsmaterialer angitt i den spesielle beskrivelsen.
Det vises til NS-EN 1504-3, NS-EN 1504-4, NS-EN 1504-6 og NS-EN 1504-7, samt prosess 84.2, prosess 84.3 og prosess 84.4.
Reparasjonsmaterialenes egenskaper skal tilpasses den eksisterende betongkvaliteten.
Samtlige materialer som benyttes i en reparasjon skal være forenlige med hverandre. Det skal fortrinnsvis benyttes materialer fra samme leverandør for å sikre dette. Dersom entreprenøren ønsker å utføre reparasjoner med materialer fra ulike leverandører, skal dokumentasjon på at materialene er forenlige med hverandre, forelegges byggherren for uttalelse.
Dersom den mekaniske reparasjonen gjøres i forbindelse med realkalisering/kloriduttrekk eller ved installasjon av katodisk beskyttelse, skal reparasjonsmaterialene ha egenskaper som ikke vesentlig reduserer eller forhindrer effekten av disse metodene.
Armering
Armering skal være i henhold til prosess 84.3 med teknisk klasse B500NC. Rustfri armering skal være kamstål i rustfritt stål i henhold til NS-EN 10088, nummer 1.4401 eller tilsvarende, med mål og mekaniske egenskaper i henhold til NS 3576-5.
Ved utskifting av skadet armering skal ny armering legges inn med samme diameter, form og føring som den opprinnelige.
Forskaling
Det skal velges et forskalingssystem som gir tilnærmet samme overflatestruktur som eksisterende overflate. For øvrige krav til forskaling, henvises til prosess 84.2.
Korrosjonsbeskyttelse
Materialets korrosjonsbeskyttende evne skal være dokumentert i henhold til NS-EN 1504-7. Korrosjonsbeskyttelse på armering skal være sementbasert.
Heftbru
Der konstruktiv liming med heftbru er påkrevd for å gi fullt konstruktivt samvirke mellom reparasjon og eksisterende betong, skal heftbroen tilfredsstille minimumskravene til obligatorisk egenskapstesting i NS-EN 1504-4.
For ikke-bærende reparasjoner som gjenoppbygges med håndmørtling, benyttes sementbasert heftbru. Kravet til heftfasthet er da det samme som for reparasjonsmørtelen for angitt mørtelklasse, når heftbroen inngår som en del av et reparasjonssystem.
Mørtler for reparasjoner
Hvis ikke annet er angitt, skal det benyttes sementbaserte reparasjonsmørtler (CC eller PCC) som tilfredsstiller minimumskravene for obligatorisk egenskapstesting i NS-EN 1504-3 for mørtelklasse R4.
Mørtelen skal i tillegg tilfredsstille materialkrav gitt i tabell 88.22-1.
Målingene utføres på vannmettede prøvestykker (støpte/utborede) ved lik temperatur for alle prøvestykker. To elektroder (stålplater med ledende gel eller filterduk) klemmes til prøvestykkets planparallelle endeflater og motstanden, R, måles med voltmeter med 1 kHz frekvens. Spesifikk elektrisk motstand, rho, beregnes som rho = R*A/l, hvor R er målt motstand (ohm), A er endeflatas areal (m2) og l er avstanden mellom elektrodene, det vil si lengden av prøvestykket (m).
Mørtler for innstøping/-sprøyting av anoder
Mørtler som skal benyttes til innstøping/-sprøyting av nett- og båndanoder, skal tilfredsstille krav i NS-EN 12696.
Betong for utstøping
Betong for utstøping skal være i henhold til prosess 84.4 med betongkvalitet B45 SV Standard. Dmaks velges ut fra geometri, armeringstetthet og hindringer for utstøping og er angitt i den spesielle beskrivelsen. Dersom det er nødvendig med hurtig herding av hensyn til trafikkavvikling, er dette angitt i den spesielle beskrivelsen.
Herdetiltak
Materialer til herdetiltak som prosess 84.46.
Ved bruk av herdemembran, skal det benyttes et produkt som ikke forringer egenskapene for etterfølgende overflatebehandling eller utbedringsmetode.
Reparasjonsarbeidene skal utføres med metoder og utstyr på en slik måte at det blir god samhørighet mellom de ulike deloperasjonene.
Inspeksjon og merking av skader
Inspeksjon utføres som nær visuell inspeksjon supplert med kontroll av bom på samtlige betongoverflater som skal vedlikeholdes. Meislingsomfang skal merkes på betongoverflaten i henhold til angitte kriterier for fjerning av betong.
Fjerning av betong
Kriterier for fjerning av betong og frilegging av armering er avhengig av skadeårsak og reparasjonsmetode, og er angitt i den spesielle beskrivelsen. Synlige sår, steinreir og avskallinger skal repareres. Videre skal alle delamineringer (bom) og mangler som innstøpt treverk, etc., utbedres. Forskalingsrester (materialer) skal fjernes. Dersom metallbiter i overflata og tidligere reparasjoner/materialsjikt med for høy spesifikk elektrisk motstand skal fjernes, for eksempel ved etterfølgende elektrokjemiske metoder, skal dette være som angitt i den spesielle beskrivelsen.
For å ivareta konstruksjonens sikkerhet skal prosedyrer for suksessiv, feltvis reparasjon av store sammenhengende skader være angitt i den spesielle beskrivelsen. Begrensninger gitt i disse prosedyrene gjelder foran andre meislingskriterier.
Dersom det ved fjerning av betong avdekkes skader som kan ha betydning for bæreevnen, eller det er behov for fjerning av betong utover angitt omfang, skal byggherren varsles umiddelbart. Videre fjerning av betong skal ikke utføres før forholdet er vurdert nærmere.
Betongen skal fjernes slik at gjenværende betong og armering ikke skades. Det skal ikke piggmeisles direkte på armeringen.
Det skal ikke fjernes mer betong enn nødvendig.
Etter fjerning av betong skal meislet betongoverflate være fri for
- bomsoner og løst tilslag
- mikroriss
- piper (små krater som vanskelig lar seg støpe ut)
- skygger under armering som hindrer fullstendig utstøping (ved vannmeisling skal skygger under armeringen fjernes med håndholdt utstyr)
Utforming av utmeislede sår
Utmeislede sår skal utformes slik at det oppnås god utstøping mot sårkanter og rundt frilagt armering. Ved sprøytemørtling skal sårkanter danne en vinkel på ca 45 grader med betongoverflaten.
Bruk av vinkelsliper er akseptabelt dersom dette gjøres for å gi en skarp overgang mellom meislede og umeislede flater. Kutt skal da maksimalt være i 10 mm dybde. Bruk av vinkelsliper utover dette tillates ikke. Den glatte flaten etter vinkelsliperen rubbes for å få god heft for reparasjonsmørtelen.
Armering hvor tverrsnittets omkrets frilegges mer enn 50 % skal frilegges helt, slik at frilagt armering lar seg omstøpe. Den frie avstanden mellom armeringsjernet og betongunderlaget etter blottlegging skal være minimum 20 mm.
Metode
Det skal benyttes mekanisk meisling med håndholdt utstyr (håndmeisling) eller vannmeisling.
Ved vannmeisling skal utstyret kalibreres på et referansefelt for å dokumentere at man oppnår fjerning av tiltenkt betong, enten i henhold til angitt dybde (ikke-selektiv) eller angitt fasthet (selektiv). Referansefeltet forelegges byggherren før videre meisling finner sted.
Dersom det skal utføres selektiv vannmeisling med vannmeislingsrobot, skal dette være som angitt i den spesielle beskrivelsen. Selektiv vannmeisling med vannmeislingsrobot skal utføres av firma som er godkjent i henhold til Vegvesenets godkjenningsordning for vannmeisling og med vannmeislingsutstyr som er godkjent for selektiv vannmeisling.
Ved vannmeisling skal det sørges for god bortledning av vann.
Dersom miniblasting kan aksepteres, er dette angitt i den spesielle beskrivelsen. Etter miniblasting skal sårflatene hugges rene med lett håndholdt meisleutstyr.
Armeringsarbeider
Frilagt armering skal rengjøres ved sandblåsing til Sa 2 etter NS-EN ISO 8501-1, det vil si glødeskall, rust og fremmedpartikler skal fjernes. Frilagt og rengjort armering som kan ha høyt saltinnhold på armeringsoverflaten skal rengjøres med høytrykksspyling så nærme tidspunkt for oppmørtling/sprøytemørtling/utstøping som mulig.
Dersom det etter rengjøring av armeringen avdekkes tverrsnittreduksjoner på armeringen, skal byggherren straks kontaktes for avklaring av hvilke tiltak som skal settes i verk. Dersom svekket armering skal fjernes og erstattes med ny armering, skal ny armering festes/forankres som angitt i den spesielle beskrivelsen. Fjerning av armering skal forelegges byggherren for uttalelse.
Armering som har løsnet i forbindelse med meisling skal festes på nytt (ved binding, sveising eller forankring) med samme armeringsføring som før meisling.
Dersom korrosjonsbeskyttelse skal påføres rengjort armering, skal den dekke hele overflaten, også på baksiden av armeringen. Korrosjonsbeskyttelsen skal påføres samme dag som rengjøringen har funnet sted. I kloridutsatte miljøer skal korrosjonsbeskyttelse påføres umiddelbart etter rengjøring.
Armeringsarbeid utføres for øvrig i henhold til prosess 84.3.
Forbehandling av sårflater/betongunderlag
Etter fjerning av betong skal sårflater rengjøres for støv, sementslam med mere.
Flater der betongen er fjernet med håndholdt meisleutstyr (elektrisk eller trykkluft) eller miniblasting skal sandblåses og rengjøres med trykkluft.
Flater som er vannmeislet skal umiddelbart etter avsluttet meisling rengjøres med høytrykksspyling, slik at uhydratisert sement og slam på overflaten ikke herder og forårsaker redusert heft. Rengjøring utføres ovenfra og nedover på vertikale flater.
Flater som ikke er meislet, men som skal påmonteres anodenett for innsprøyting i mørtel skal forbehandles, for eksempel ved sandblåsing, slik at angitt heftkrav kan oppfylles.
Forskaling
Forskaling utføres i henhold til prosess 84.2. Forskaling skal utføres slik at avforskalte flater får en overflatestruktur og farge tilsvarende omkringliggende betongoverflater.
Forskaling skal slutte tett inntil eksisterende betong i overganger og være så stiv at det blir en jevn overgang i overflaten mellom reparasjon og eksisterende betong uten skjemmende sprang eller lepper.
Ferdig utført forskaling tildekkes for å unngå at snø, løv, barnåler, etc. samles i forskalingen.
Forvanning
Før påføring av sementbasert heftbru, mørtel eller betong, skal sårflatene forvannes godt (minst ett døgn), slik at betongunderlaget er vannmettet, men overflatetørt og svakt sugende.
Håndmørtling/sprøytemørtling/utstøping
Lufttemperatur under oppmørtling/sprøytemørtling skal være mellom +5 og +25 °C. Ved behov skal tiltak iverksettes for å ivareta temperaturkravene.
Håndmørtling/sprøytemørtling/utstøping skal utføres snarest mulig og senest to dager etter rengjøring av underlaget og armeringen.
Reparasjonen skal avrettes jevnt med opprinnelig betongoverflate. Dersom overdekning til armering er mindre enn opprinnelig spesifisert overdekning, skal korrigerende tiltak være i henhold til den spesielle beskrivelsen eller avklares med byggherren.
Overgangene mellom reparasjon og eksisterende betong skal bearbeides slik at disse blir jevne, og uten at riss eller svakhetssoner oppstår. Det skal ikke forekomme sprang mellom reparerte områder og eksisterende betong. Reparerte flater skal ha tilnærmet samme overflatestruktur som tilgrensende betongflater.
Der det er montert midlertidig stempling eller understøttelse av konstruktive hensyn, skal dette ikke fjernes før ny betong/mørtel har oppnådd tilstrekkelig fasthet.
Heftbru
Heftbrua skal kostes godt inn i rengjort underlag slik at hele sårflaten dekkes. Heftbrua skal også dekke sårflater bak armeringen.
Heftbrua skal påføres umiddelbart før påføring av mørtel eller utstøping av betong (vått i vått).
Ved bruk av konstruktivt lim som heftbru skal underlaget og utførelsen være i henhold til leverandørens anvisninger.
Håndmørtling
Mørtelen legges vått i vått med heftbrua. Dypere sår bygges om nødvendig opp i to eller flere lag, med lagtykkelse og utførelse i henhold til den spesielle beskrivelsen.
Mørtelen pakkes slik at fullstendig oppfylling rundt armeringen oppnås.
Sprøytemørtling
Før sprøytearbeidene starter skal utstyr og tilrigging samt hver enkelt sprøyteoperatør være godkjent av byggherren.
Sprøyteutstyret skal ha trinnløs kapasitetsregulering med proporsjonal regulering av vann og tørrstoff. Sprøytekapasiteten skal kunne reguleres ned til så lav kapasitet at god omstøpning av armering sikres.
Sprøytemørtling skal ikke foretas i sterk vind på grunn av faren for separering.
Ved oppstart av sprøyting skal det alltid sprøytes mot lem, kasse eller lignende, inntil det visuelt kan kontrolleres at vanndoseringen er riktig.
På vertikale eller skrå flater starter sprøytingen nederst og fortsetter oppover. Sprøyting skal tilstrebes utført slik at minst mulig støv får feste seg på den rengjorte flaten. Tykkelse på lag i hver sprøyteomgang forelegges byggherren. Dersom mørtelen må påføres i flere lag, skal det forvannes mellom hvert lag, slik at underlaget er svakt sugende når neste lag påføres. Sprøytemørtelen skal være velkomprimert og uten lagdeling, sandlommer eller porøse partier.
Det skal sprøytes på skrå og med redusert avstand bakom armering slik at sandlommer og skyggevirkning unngås og god oppfylling bak armering sikres. Ellers sprøytes tilnærmet vinkelrett på overflaten.
Der det er store sår, skal det, hvis mulig, sprøytes mot forskaling slik at eksisterende form gjenopprettes. For å sikre riktig overdekning ved frie flater skal det monteres nivåpinner for angivelse av reparasjonens tykkelse/endelige overflate.
Ferdig sprøytet overflate utgjør den endelige overflaten, men sprøyting forutsettes utført slik at ujevnhetene og ruheten blir minst mulig.
Ved bearbeiding av overflaten skal dette utføres på et topplag som ikke er utført vått i vått med underliggende sprøytemørtel. Topplaget skal sprøytes ca 10 mm utenfor tilsiktet avtrekkingsnivå. Ferdig overflate skal ha overflatestruktur som angitt i den spesielle beskrivelsen.
"Fliser", prelltap og løse partikler fra sprøytemørtelen ut på tilgrensende flater skal fjernes mens mørtelen ennå er fersk.
Utstøping
Utstøping av betong utføres i samsvar med NS-EN 13670+NA, prosess 84.4 og den spesielle beskrivelsen.
Herdetiltak
Herdetiltak skal iverksettes umiddelbart etter bearbeiding av reparert flate eller avforskaling, for å hindre uttørking og utvikling av riss. Dette kan utføres ved påføring av herdemembran, ettervanning med ferskvann (dusjing) og tildekking med plastfolie.
Det vises for øvrig til prosess 84.46 og underliggende prosesser.
Prøving og kontroll av underlaget og armeringen utføres i henhold til tabell 88.22-2.
Mottakskontroll av produkter og systemer skal utføres som identitetskontroll. Merking og etikettering skal være i samsvar med NS-EN 1504-8, sertifikat og/eller krav angitt i den spesielle beskrivelsen. Identiteten kontrolleres også alltid før bruk av produkter.
Prøving og kontroll før og under påføring av reparasjonsprodukter utføres i henhold til tabell 88.22-3.
Prøving og kontroll etter herding utføres i henhold til tabell 88.22-4.
Mengden måles som volum reparert betong.
Regler for volumberegning
Flateskade:
C = Gjennomsnittlig uthuggingsdybde
Avregningsvolum = A x B x C dm3 (liter)
Hjørneskade:
Avregningsvolum = ½ x Sm2 x L dm3 (liter)
Sm = ½x(S1 + S2)
Største sidekantlengde S for at det skal regnes som hjørneskade er 4 dm.
Kantskade - platevinge:
Kantskade - UK bjelke:
Avregningsvolum = D x T x L dm3 (liter)
Enhet: dm3
Omfatter inspeksjon av betongoverflate og oppmerking av skader og meislingsområder i henhold til angitte kriterier for fjerning av betong.
Mengden måles som inspisert areal. Enhet: m2
Omfatter etablering av referansefelt.
Mengden måles som antall referansefelt. Enhet: stk.
Omfatter fjerning og deponering av betong. Tillegg for spesielle arbeidsoperasjoner inngår i prosess 88.2281 til 88.2284.
Omfatter fjerning av betong ved mekanisk meisling.
Omfatter fjerning av betong ved miniblasting og mekanisk meisling som etterarbeid.
Omfatter fjerning av betong ved vannmeisling.
Omfatter etablering av slisser for kabler og tråd-/båndanoder for katodisk beskyttelse. Prosessen inkluderer nødvendig rengjøring.
Slissing for kabler utføres dersom dette er angitt i den spesielle beskrivelsen. Slissene for kabler skal ikke være dypere enn 20 mm. For å få nødvendig plass til kablene, tilpasses bredden etter behov. Det skal være minimum 10 mm lysåpning mellom hver enkelt kabel når de føres i samme slisse. Slisseavgrensning utføres med vinkelsliper. Slissen utformes slik at en sikrer full gjenmørtling rundt kablene.
Slisser for montering av trådanoder og båndanoder etableres ved fresing. Bredden på slissen tilpasses bredden på anoden. Avstanden fra bunn av slisse til underliggende armering skal være minst 15 mm. Armeringen skal ikke kuttes ved utfresing av sporene.
Mengden måles som antall løpemeter slisse. Enhet: m
Omfatter rengjøring av armering, korrosjonsbeskyttelse av armering, ekstra armering til erstatning for skadede armeringsjern og armering av påstøper.
Mengden måles som lengde armering. Enhet: m
Omfatter rengjøring av armering før sprøyting/utstøping.
Omfatter påføring av korrosjonsbeskyttelse på rengjort armering.
Omfatter fjerning av skadet armering samt levering og montering av ny armering til erstatning for skadede armeringsjern.
Mengden måles som lengde for angitt diameter. Enhet: m
Omfatter levering og montering av armering til påstøper.
Som prosess 84.3.
Som prosess 84.3
Mengden måles som tonn medgått armering. Enhet: tonn
Omfatter levering, boring, faststøping og montering av dybler/skjøtejern.
Produkter for faststøping av dybler/skjøtejern skal ha kvalitet som sikrer en fullgod og permanent forankring i det spesifiserte borehullet (lengde og diameter).
Krav til dybler skal være i henhold til prosess 84.85.
Forankringsmaterialene skal tilfredsstille kravene i NS-EN 1504-6. Minimumskravene til materialegenskapene angitt i NS-EN 1504-6 gjelder.
Boring utføres i henhold til prosess 88.226. Det skal påses at betongen er av god kvalitet, uten riss, delamineringer, forurensinger med mere. Hulldiameter skal velges i forhold til respektive diameter på armeringsjern som skal støpes fast og lengde på hull som skal utstøpes.
Umiddelbart etter boring, skal alt borstøvet i hullet fjernes med oljefri trykkluft.
Dersom det er fare for galvanisk korrosjon mellom faststøpte dybler/skjøtejern og øvrig armering, skal spesielle tiltak for å forhindre dette være angitt i den spesielle beskrivelsen. Det skal da ikke være elektrisk kontakt mellom dybler/skjøtejern og øvrig armering.
Belastning skal ikke påføres før forankringsmassen er herdet eller det er oppnådd tilstrekkelig fasthet.
Dersom faststøpte armeringsjern er viktige for bæreevnen, skal de prøvebelastes. Faststøpte armeringsjern skal kunne belastes til flyting uten brudd i fastfaststøpingen. Omfang og framgangsmåte skal være i henhold til den spesielle beskrivelsen.
Mengden måles som antall dybler/skjøtejern. Enhet: stk
Omfatter forbehandling, forskaling, forvanning, håndmørtling/ sprøytemørtling/ utstøping og etterbehandling (herdetiltak).
Omfatter forbehandling av betongoverflate før håndmørtling/ sprøytemørtling/utstøping samt etterfølgende rengjøring. Forbehandling før innsprøyting av anoder inngår i prosessen.
Mengden måles som behandlet areal. Enhet: m2
Omfatter forskaling for håndmørtling/sprøytemørtling/utstøping.
Mengden måles som areal forskalt flate. Enhet: m2
Omfatter forvanning av betongflater som det skal håndmørtles/sprøytes/støpes mot.
Mengden måles som areal forvannet flate. Enhet: m2
Omfatter påføring av heftbru for å sikre konstruktivt samvirke.
Mengden måles som areal limt flate. Enhet: m2
Omfatter reparasjon med håndmørtling, heftbru og bearbeiding av håndmørtlet overflate. Ved katodisk beskyttelse inngår innmørtling av anoder i prosessen.
Mengden måles som volum reparert betong. Enhet: dm3
Omfatter innmørtling av tråd-/båndanoder ved katodiske anlegg.
Omfatter innmørtling av andre anoder ved katodiske anlegg.
Omfatter reparasjon med sprøytemørtling og bearbeiding av sprøytemørtlet overflate.
Ved katodisk beskyttelse inngår innsprøyting av anoder i prosessen.
Mengden måles som volum reparert betong. Enhet: dm3
Omfatter sprøytemørtling med etablering av topplag og bearbeiding av overflaten.
Omfatter innsprøyting av anoder ved katodiske anlegg.
Omfatter reparasjon med utstøping og bearbeiding av utstøpt betong.
Mengden måles som volum reparert betong. Enhet: dm3
Omfatter etterbehandling/herdetiltak på håndmørtlet/sprøytemørtlet/utstøpt betongoverflate.
Mengden måles som areal etterbehandlet flate. Enhet: m2
Omfatter boring av hull i betong.
Det skal benyttes rent ferskvann til kjøling av bor.
Boremetode velges fritt. Armering lokaliseres med overdekningsmåler, og hull justeres slik at minst mulig armering kappes.
Bordiametere og borelengder er angitt i den spesielle beskrivelsen.
Det skal utvises stor forsiktighet for å unngå skade på spennarmering. Spennarmering måles inn og merkes opp med utgangspunkt i ”som bygd” tegninger før oppstart av boring. Dersom boring skal utføres nær spennarmering, skal det meisles inn til kabelkanal før oppstart boring. Boring avbrytes og kjerner knekkes i nivå med kabalkanal for visuell kontroll av bruddflaten slik at boring i spennarmering unngås. Dersom borkrone kiler seg i nivå med spennarmeringen, skal boring avbrytes umiddelbart, kjerne knekkes og bruddflate kontrolleres.
Ved gjennomboring av tverrsnitt skal det mates forsiktig mot slutten for å unngå utslag av betong rundt borehull.
Mengden måles som antall borede hull. Enhet: stk
Omfatter boring med murbor.
Omfatter boring med kjernebor.
Omfatter tetting/gjenstøping av borehull i betong.
Borehull med diameter <=25 mm kan fylles med grå overmalbar enkomponent polyuretan fugemasse eller egnet sementmørtel.
Borehull med diameter > 25 mm skal repareres med mørtel.
Bordiametere og borelengder er angitt i den spesielle beskrivelsen.
Borehull med diameter <= 25 mm
Borehull blåses fri for støv og fylles fullstendig ved at tettemassen pumpes med fugepistol inn i hullet gjennom et rør som er trykket til bunns og som så trekkes ut etter hvert som hullet fylles.
Borehull med diameter > 25 mm
Hull etter kjerneboring rengjøres for støv og løse biter, forvannes og tørkes for fritt vann. Reparasjonsmørtelen legges vått i vått med en sementbasert heftbru. Hullet fylles til 20-30 mm fra overflaten. Etter at mørtelen har satt seg, mørtles det helt ut i flukt med overflaten.
Mengden måles som antall tettede/gjenstøpte hull. Enhet: stk.
Omfatter tetting/gjenstøping av borehull med diameter <= 25 mm.
Omfatter tetting/gjenstøping av borehull med diameter > 25 mm.
Omfatter gjenmørtling av slisser for kabler, inklusive forvanning
Det skal være minimum 10 mm lysåpning mellom hver enkelt kabel når de føres i samme slisse.
Mengden måles som antall løpemeter slisset. Enhet: m
Tillegg for spesielle arbeidsoperasjoner inngår i prosessen.
Kostnaden angis som rund sum. Enhet: RS
Omfatter volumtillegg for reparasjon av skader med areal i betongoverflaten større enn 0,09 m2 (for eksempel 0,3 m x 0,3 m) og mindre enn 0,5 m2 (for eksempel 0,7 m x 0,7 m).
Mengden måles som antall punktskader. Enhet: stk
Omfatter volumtillegg for reparasjon av skader med areal i betongoverflaten større enn 0,01 m2 (for eksempel 0,1 m x 0,1 m) og mindre enn 0,09 m2 (for eksempel 0,3 m x 0,3 m).
Mengden måles som antall punktskader. Enhet: stk
Omfatter volumtillegg for reparasjon av skader med areal i betongoverflaten mindre enn 0,01 m2 (for eksempel 0,1 m x 0,1 m).
Fjerning av ståltråd, spiker og lignende er ikke å betrakte som punktskader og avregnes som regningsarbeid.
Mengden måles som antall punktskader. Enhet: stk
Omfatter tilleggskostnader ved reparasjon av betong i dybder bak armering.
Mengden måles som volum fjernet betong bak ytre lag bærende, konstruktiv armering (ikke monteringsjern). Enhet: dm3
Omfatter reparasjon av betong i vann og i tidevannssonen.
Fjerning av gjenstående forskaling inngår i prosess 15.2.
Det vises til prosessene 84.27, 84.3 og 84.43 med underliggende prosesser, prosess 88.22 og Norsk Betongforenings publikasjon 5.
Reparasjon utføres med materialer og etter metoder som angitt i den spesielle beskrivelsen.
Materialet som anvendes til reparasjon skal være AUV-betong eller AUV-mørtel. Støpeligheten skal være god for å sikre heft og tetthet.
Porøs og dårlig betong skal fjernes. Skadens overkant skal hugges med en vinkel på ca. 45° slik at vann og slam kan unnslippe og hele såret blir fylt med god betong.
Betongoverflater som det støpes mot, skal rengjøres ved høytrykksspyling før utstøping. Dette gjelder også flater som ikke er meislede.
Reparasjon i vann skal foregå som pumpe- eller rørstøp.
Det vises for øvrig til prosess 88.22 og den spesielle beskrivelsen.
Det vises til relevante krav i prosess 88.22 og den spesielle beskrivelsen.
Mengden måles som volum reparert betong. Enhet: dm3
Omfatter fjerning av betong i vann.
Mengden måles som volum reparert betong. Enhet: dm3
Omfatter forbehandling i vann med sandblåsing eller vannmeisling før utstøping.
Mengden måles som forbehandlet areal. Enhet: m2
Omfatter levering og montering av armering, boring og faststøping av dybler og skjøtejern i vann.
Mengden måles som montert armeringsvekt. Enhet: tonn
Omfatter levering og montering av armering i vann.
Mengden måles som montert armeringsvekt. Enhet: tonn
Omfatter levering, boring, faststøping og montering av dybler/skjøtejern i vann.
Det vises til prosess 88.2245. Produktene skal være egnet for bruk i vann.
Det vises til prosess 88.2245.
Det vises til prosess 88.2245.
Mengden måles som antall dybler/skjøtejern. Enhet: stk
Omfatter forskaling i vann.
Mengden måles som forskalet flate. Enhet: m2
Omfatter utstøping av betong i vann.
Mengden måles som volum utstøpt betong. Enhet: dm3
Omfatter reparasjon av mindre sår og støpefeil i vann.
Mengden måles som volum utstøpt betong. Enhet: dm3
Omfatter injisering og gysing av hulrom og riss/sprekker i vann.
Materialer velges ut fra skadens art og de lokale forhold. Injiseringsmaterialene skal tilfredsstille relevante krav i NS-EN 1504-5, som angitt i den spesielle beskrivelsen. Materialer til gysing skal være egnet for bruk i vann og tilfredsstille relevante krav i NS-EN 1504-6, som angitt i den spesielle beskrivelsen.
Metode for injisering og gysing velges ut fra skadens art og de lokale forhold.
Til forsegling før injisering benyttes undervannsepoksy.
Det vises til prosess 88.243 og den spesielle beskrivelsen.
Det vises til relevante krav i prosess 88.243 og den spesielle beskrivelsen
Mengden måles som løpemeter injisert riss/sprekk. Enhet: m
Omfatter understøp av sålefundamenter etter erosjon (undergraving). Erosjonsbeskyttelse inngår i prosess 26.
Steinmaterialer og sementbundne materialer (betong, mørtel, injiseringsmasse) skal tilfredsstille krav angitt i den spesielle beskrivelsen.
Understøpningsmetode velges ut fra skadens art og de lokale forhold for eksempel pakking med spesielt graderte steinmasser og injisering med sementvelling, pakking med betong i sekker, muring med stein i stiv mørtel, utstøping med spesialbetong etc.
Kostnaden angis som rund sum. Enhet: RS
Omfatter reparasjoner av riss og sprekker over vann, inklusive nødvendig rengjøring i forkant.
Rissene/sprekkene utbedres på det tidspunkt rissvidden er størst.
Krav til utseende er angitt i den spesielle beskrivelsen.
Mengden måles som løpemeter reparert riss/sprekk. Enhet: m
Omfatter pensling eller fylling av tørre riss/sprekker ved gravitasjonsinjisering på horisontale flater.
Materialene skal være lettflytende og tilfredsstille kravene angitt under prosess 88.243. Det vises til den spesielle beskrivelsen.
Før materialet påføres over risset, rengjøres rissene for løse partikler og forurensinger med oljefri trykkluft.
Materialet påføres med pensel eller sprøyte over risset. Etterfylling av masse pågår fortløpende så lenge massen trekker inn i risset.
Overflødig masse fjernes etter avsluttet behandling.
For øvrig vises det til den spesielle beskrivelsen.
Prøving og kontroll av underlaget utføres i henhold til tabell 88.241-1.
Mottakskontroll av produkter og systemer skal utføres som identitetskontroll. Merking og etikettering skal være i samsvar med NS-EN 1504-8, sertifikat og/eller krav angitt i den spesielle beskrivelsen. Identiteten kontrolleres også alltid før bruk av produkter.
Prøving og kontroll før og under pensling/injisering utføres i henhold til tabell 88.241-2.
Prøving og kontroll etter herding utføres i henhold til tabell 88.241-3.
Omfatter forsegling av riss og sprekker med filmdannende belegg eller membran.
Materialene skal tilfredsstille relevante krav i henhold til NS-EN 1504-2 og tabell 88.27-2, som angitt i den spesielle beskrivelsen.
Farge skal tilpasses den eksisterende betongoverflaten.
Forsegling utføres ved å påføre et filmdannende belegg over risset/sprekken. Forbehandling, påføring og etterbehandling i henhold til 88.27.
Betongoverflaten langs risset/sprekken skal forbehandles i angitt bredde før forsegling,
Belegget påføres rengjort betongflate over risset i angitt bredde.
Dersom det er store bevegelser i risset/sprekken, kan det med fordel monteres en heftbryter over risset/sprekken, slik at bevegelsene kan tas opp over en større lengde av belegget. Dersom dette skal utføres, er det angitt i den spesielle beskrivelsen.
Avslutning av forseglingen mot øvrig betong skal være snorrett.
Det vises til prosess 88.27 og den spesielle beskrivelsen.
Omfatter injisering av riss og sprekker.
Krav til materialgruppe (F, D eller S), se NS-EN 1504-5, skal være i henhold til den spesielle beskrivelsen.
For kraftoverførende injiseringsmaterialer (F) til tetting av riss/sprekker, skal materialene tilfredsstille minimumskravene for obligatorisk egenskapstesting i NS-EN 1504-5 for angitt klasse (F1 eller F2). Materialene skal i tillegg tilfredsstille ytterligere materialkrav angitt i den spesielle beskrivelsen.
For plastiske injiseringsmaterialer (D) til tetting av riss/sprekker med bevegelse, skal materialene tilfredsstille minimumskravene for obligatorisk egenskapstesting i NS-EN 1504-5 for angitt klasse (D1 eller D2). Materialene skal i tillegg tilfredsstille ytterligere materialkrav angitt i den spesielle beskrivelsen.
For svellende injiseringsmaterialer (S) til tetting av riss med lekkasjer, skal materialene tilfredsstille minimumskravene for obligatorisk egenskapstesting i NS-EN 1504-5 for angitt klasse (S1 eller S2). Materialene skal i tillegg tilfredsstille ytterligere materialkrav angitt i den spesielle beskrivelsen.
I tillegg til krav til materialgruppe og klasse, er det i den spesielle beskrivelsen angitt krav til injiseringsmaterialet relatert til rissets beskaffenhet, i henhold til NS-EN 1504-5, se tabell 88.243-1.
Riss større enn 3 mm krever et tiksotropisk injiseringsmateriale for at materialet skal forbli i risset.
Forseglingsmassen kan enten være sement- eller epoksybasert.
Før injisering, rengjøres rissene for løse partikler, slam, forurensinger, olje, etc.
Betongoverflatene på hver side av risset rengjøres om nødvendig for å sikre god heft for forseglingsmassen som påføres over rissene for å hindre lekkasje under injiseringen.
Langs risset monteres injiseringsnipler og pakkere som angitt i den spesielle beskrivelsen. Pakkerne klebes enten på overflaten eller monteres i borete hull. Borehullene bores på skrått et stykke ut fra risset og inn i betongen, slik at hullet krysser risset. Hullene bores vekselvis fra hver side av risset/sprekken. Niplene skal ikke monteres så langt inn at de blokkerer risset/ sprekken.
Når pakkere og nipler er montert, forsegles risset med forseglingsmasse. Ved gjennomgående riss/sprekk skal det forsegles på begge sider av betongtverrsnittet.
På vertikale flater pumpes injiseringsmassen inn fra laveste nippel til massen kommer ut av nippelen over, for deretter å fortsette injiseringen i denne nippel. Tilsvarende prosedyre følges for injisering i horisontale riss eller riss på horisontale flater. En begynner fra en kant og følger risset til risset opphører. Hele risset skal fylles med injiseringsmasse.
Injiseringstrykket skal ikke bli så stort at det kan føre til ødeleggelse av konstruksjonsdelen.
Etter avsluttet injisering, fjernes utstikkende nipler, pakkere, overflødig injiseringsmasse og forseglingsmasse. Sår og ujevnheter sparkles igjen.
For krav til hvordan omkringliggende flater skal se ut etter injisering vises det til den spesielle beskrivelsen.
Prøving og kontroll av underlaget utføres i henhold til tabell 88.243-2.
Mottakskontroll av produkter og systemer skal utføres som identitetskontroll. Merking og etikettering skal være i samsvar med NS-EN 1504-8, sertifikat og/eller krav angitt i den spesielle beskrivelsen. Identiteten kontrolleres også alltid før bruk av produkter.
Prøving og kontroll før og under injisering utføres i henhold til tabell 88.243-3.
Prøving og kontroll etter herding utføres i henhold til tabell 88.243-4.
Omfatter etablering av slisser langs riss/sprekker, rengjøring og gjenstøping.
Som prosess 88.22
Langs rissene skjæres og hugges eller freses slisser med bredde og dybde som angitt i den spesielle beskrivelsen. Armering i slissene skal ikke skades.
Rengjøring av betong og armering, forvanning og gjenmørtling skal utføres som beskrevet i prosess 88.22 og den spesielle beskrivelsen.
Det henvises til prosess 88.22 og den spesielle beskrivelsen.
Omfatter etablering av fugespor, rengjøring og utfylling med fugemasse.
Det skal benyttes fugemasse som kan oppta den aktuelle bevegelsen. For øvrig vises det til den spesielle beskrivelsen.
Langs risset skjæres/freses et fugespor med bredde og dybde som angitt i den spesielle beskrivelsen. Sporet skal stå vinkelrett på betongoverflaten. Minimum avstand fra bunn av fugespor til underliggende armering samt oppbygningen av fugen skal være som angitt i den spesielle beskrivelsen.
Overflatene i fugesporet rengjøres og primes før fuging.
Umiddelbart etter fuging skal tildekking av fugen utføres, dersom dette er nødvendig for å gi tilfredsstillende tørke- og herdeforhold samt beskyttelse mot sol, belastning og nedbør.
Det vises til prosess 88.22 og den spesielle beskrivelsen.
Omfatter elektrokjemisk realkalisering, elektrokjemisk kloriduttrekk og referansefelt,
Nødvendig mekanisk reparasjon av betong inngår i prosess 88.22. Overflatebehandling inngår i prosess 88.27.
Kortslutningskontroll, kontroll av armeringskontinuitet og etablering av armeringskontinuitet dekkes av prosessene 88.2621, 88.2622 og 86.2623.
Det skal ikke benyttes brannfarlige materialer.
Anodematerialet skal være ledende. Som anodemateriale benyttes titannett belagt med platinametall-oksider. Maskevidden på nettet skal være slik at fibermassen er sikret god kontakt med hele betongoverflaten.
Ledere skal være av materialer som kan motstå de fysiske og kjemiske påvirkningene de utsettes for. Kablenes tverrsnitt skal tilpasses feltstørrelse og strømmengde.
Instrumenter for måling av elektrisk motstand, for bestemmelse av armeringskontinuitet og elektrisk motstand mellom anode og armering, skal være høyohmige med en inngangsimpedans større enn 10 megaohm.
Innstøpt stål skal være i kontakt med armeringen eller isoleres for å unngå korrosjon på det innstøpte stålet.
Betongflatene deles inn i ulike behandlingsfelt. Armeringstettheten (ståloverflate/betongoverflate, mm2/m2) i hvert behandlingsfelt bør være homogen over feltet, og ulike behandlingsfelt som tilkobles samme strømforsyning bør ha tilnærmet lik armeringstetthet.
Det skal etableres tilstrekkelig antall ledningskontakter til armeringen, minimum to koblingspunkter for hvert behandlingsfelt og minst ett koblingspunkt for hver 50 m2 betongoverflate. Kontaktpunkter sveises eller skrus med selvgjengende skruer til armeringen. Kontaktpunkter isoleres med et ikke-ledende materiale, for eksempel epoksy.
Elektrodenettet skal monteres med tilstrekkelig avstand (minimum 15 mm ved bruk av fibermasse og nett) til betongoverflaten, for å sikre tilfredsstillende kontakt mellom elektrolytt og betongoverflate. Nettet festes slik at funksjonen opprettholdes i hele behandlingstiden. Det er viktig at det ikke oppstår kortslutning mellom anoden og armeringen. Det skal benyttes festeanordninger i betongen som ikke resulterer i metallisk kontakt med armeringen.
Det skal være minst to koblingspunkter til elektrodenettet for hvert behandlingsfelt og minst ett koblingspunkt for hver 10 m2 elektrodenett. Koblingspunktene skal ikke være i kontakt med elektrolytten. Fibermassen skal fjernes i området rundt koblingspunktene.
Elektrolytten skal omhylle hele anoden og dekke hele betongoverflaten slik at det oppnås god kontakt til betongen.
I perioder med direkte sollys kombinert med vind, skal det settes i verk tiltak for å unngå uttørking av elektrolytten.
Tilkobling av strøm skal skje feltvis og under nøye kontroll. Før tilkobling av hvert felt, skal det ved måling av motstand mellom armering og elektrodenett kontrolleres at det ikke er elektrisk kontakt (kortslutning). Ved oppstart skal spenningen reguleres slik at strømtettheten innen hvert avsnitt er ca. 1 A/m2 armeringsoverflate. Når sluttkriteriet er oppnådd, avsluttes prosessen.
Hull/sår etter ledninger til armeringen, festepunkter og uttak av prøver skal repareres/tettes etter avsluttet prosess med mørtel og behandles slik at overflaten får tilnærmet samme struktur som betongoverflaten forøvrig.
Utfelte korrosjonsprodukter fra anoden, krystallinske utfellinger eller gjenværende elektrolytt, skal fjernes fra betongoverflaten.
Likestrømsgeneratoren skal være utilgjengelig for uvedkommende under hele arbeidet.
Mengden måles som behandlet flate. Enhet: m2
Omfatter elektrokjemisk realkalisering. Følgende arbeidsoperasjoner inngår
- avmerking av steder på betongoverflaten for uttak av borkjerner
- montering av elektrodenett
- installasjon av reservoar og elektrolytt
- fukting med elektrolytt
- tilkobling av strøm
- justering og kontroll av strøm/spenning
- testing av pH
- frakobling av strøm
- fjerning av elektrodenett og elektrolytt
- rengjøring av betongoverflaten etter fjerning av elektrodenett og elektrolytt
- etterarbeider
- dokumentasjon
Som elektrolytisk løsning benyttes vanligvis vann tilsatt karbonat som blandes inn i en fibermasse. Karbonatløsningen skal være som angitt i den spesielle beskrivelsen.
For øvrige krav til materialer vises til CEN/TS 14038-1 og den spesielle beskrivelsen.
Elektrolytten skal hele tiden inneholde så mye elektrolytisk løsning at betongoverflaten holdes fuktig.
Under prosesstiden tas det ut borkjerner for å kontrollere pH-nivået i betongen. I tillegg skal total strømleveranse registreres kontinuerlig. Når prøvene og målingene viser at kriteriet for oppnådd realkalisering er oppfylt, avsluttes prosessen, og prøving for dokumentasjon av sluttkriteriet loggføres.
Dokumentasjon av førtilstand
Før realkaliseringsprosessen settes i gang, skal det tas ut spesifisert antall borkjerner for å dokumentere førtilstanden. Borkjernene tas omtrent 10 mm fra armeringsjern. Det benyttes 20 - 30 mm tørrkjernebor. Kjernene skal være så lange at de inneholder ukarbonatisert betong. Kjernene splittes i to deler i lengderetningen. Støvet blåses bort. Bruddflaten påføres fenolftaleinløsning (1g fenolftaleinpulver i blanding 500/500 ml vann/etanol) og karbonatiseringsdybden måles. Lokalitet for borkjerner og tilhørende karbonatiseringsdybde loggføres. Borehullene fylles midlertidig med elastisk fugemasse. Lokalisering og omfang av prøvesteder skal være som angitt i den spesielle beskrivelsen.
Kriterium for og dokumentasjon av oppnådd realkalisering
Realkalisering av betong med portlandsement anses oppnådd dersom total strømleveranse er minimum 200 Ah/m2 armeringsoverflate.
I tillegg til dokumentasjon av total strømleveranse skal det bores ut kjerner for splitting og påføring av fenolftaleinløsning, samt gjøres opphugninger til armering for visuell inspeksjon.
Borkjernene (20 - 30 mm tørrkjernebor) skal tas i umiddelbar nærhet av de stedene som ble benyttet for å dokumentere førtilstanden, med samme avstand til armeringen og i samme dybde. Kjernene splittes i to deler i lengderetningen. Støvet blåses bort og flatene påføres fenoltaleinløsning. Splittflatene skal vise en kraftig rødfarge over hele snittflaten.
Opphugginger til armering skal dokumentere at armeringsoverflaten er sort på grunn av dannelse av mørk magnetitt.
Lokalisering og omfang av prøver og opphugginger skal være som angitt i den spesielle beskrivelsen.
For øvrige krav vises til CEN/TS 14038-1 og den spesielle beskrivelsen.
Det vises til CEN/TS 14038-1 og den spesielle beskrivelsen.
Mengden måles som areal realkalisert flate. Ved beregning av nettoareal skal åpninger og utsparinger som enkeltvis er mindre enn 0,5 m2 ikke trekkes fra. Enhet: m2
Omfatter materialer og arbeider med elektrokjemisk kloriduttrekk som
- avmerking av sted for kloridanalyser og første gangs analyse av kloridinnhold
- montering av elektrodenett (titannett)
- installasjon av reservoar og elektrolytt
- fukting med elektrolytt
- tilkobling av strøm
- justering og kontroll av strøm/spenning
- uttak av kloridprøver og analysering av kloridinnhold ved jevne mellomrom
- frakobling av strøm
- fjerning av elektrodenett og elektrolytt
- rengjøring av betongoverflaten etter fjerning av elektrodenett og elektrolytt
- etterarbeider
- dokumentasjon
Som elektrolytisk løsning benyttes rent vann i en fibermasse som sprøytes på betongoverflaten.
Kabler skal ha farget isolasjon. Kabler til anoden skal være røde, mens kabler til armeringen skal være sorte.
For øvrige krav til materialer vises til den spesielle beskrivelsen.
Elektrolytten skal hele tiden inneholde så mye elektrolytisk løsning (vann) at betongflaten holdes fuktig.
Under prosesstiden tas det ut prøver for å kontrollere reduksjonen i kloridinnhold. I tillegg skal total strømleveranse registreres kontinuerlig. Når prøvene og målingene viser at kriteriet for oppnådd kloriduttrekk er oppfylt, avsluttes prosessen, og prøving for dokumentasjon av sluttkriteriet loggføres.
Dokumentasjon av førtilstand
Før kloriduttrekksprosessen settes i gang, skal det tas ut kloridprofiler for å dokumentere førtilstanden. Metode, lokalisering og omfang av prøvesteder skal være som angitt i den spesielle beskrivelsen.
Borehullene fylles midlertidig med elastisk fugemasse.
Kriterium for og dokumentasjon av repassivering av armeringen og reduksjon i kloridinnhold
Repassivering av armeringsstål i betong med portlandsement anses oppnådd ved en strømleveranse til armeringen på minimum 600 Ah/m2. Total strømmengde dokumenteres med opptegning av strømkurve. I tillegg til dokumentasjon av total strømleveranse skal det tas ut prøver for bestemmelse av kloridprofiler for å dokumentere oppnådd kloridreduksjon og gjøres opphugninger for visuell inspeksjon av armering.
I tillegg til dokumentasjon av total strømleveranse skal det tas ut prøver for bestemmelse av kloridprofiler og gjøres opphugninger til armering for visuell inspeksjon.
Kloridprofilene skal tas i umiddelbar nærhet av de stedene som ble benyttet for dokumentasjon av førtilstanden. Metode, prøveomfang og prøvesteder og krav til gjenværende kloridinnhold skal være som angitt i den spesielle beskrivelsen.
Opphugginger til armering skal utføres for å kontrollere at armeringsoverflaten er sort på grunn av dannelse av mørk magnetitt. Opphugginger skal utføres i et omfang som angitt i den spesielle beskrivelsen.
Sluttdokumentasjonen skal være som angitt i punkt 9 i CEN/TS 14038-1, men tilpasset kloriduttrekk.
For øvrige krav til utførelse vises til den spesielle beskrivelsen.
Mengden måles som areal behandlet flate. Ved beregning av nettoareal skal åpninger og utsparinger som enkeltvis er mindre enn 0,5 m2 ikke trekkes fra. Enhet: m2
Omfatter etablering av referansefelt for elektrokjemisk realkalisering eller kloriduttrekk
Mengden måles som antall referansefelt. Enhet: stk
Omfatter katodisk beskyttelse (KB) av armering i betong over og i vann. Følgende arbeidsoperasjoner inngår
- prosjektering med ytelser i henhold til NS-EN ISO 12696
- referansefelt
- kontroll av armeringskontinuitet
- kontroll av diskontinuitet i betongen og kortslutningskontroll
- etablering av armeringskontinuitet
- betongarbeider for kabling og tilslutninger
- betongarbeider for instrumentering
- betongarbeider for anodesystem
- elektrotekniske installasjoner
- montering av anodesystemer
- igangkjøring og sluttdokumentasjon
- utarbeidelse av drift og vedlikeholdshåndbok
Nødvendig mekanisk reparasjon av betong inngår i prosess 88.22. Forbehandling av betongunderlag og innsprøyting av anoder inngår i prosess 88.225. Etablering av slisser for anoder og kabler inngår i prosess 88.2234 og gjenmørtling av slisser inngår i prosess 88.22552 og 88.2273.
Framføring av nettspenning (230 V) fram til kontrollskap inngår i prosess 88.6511.
Det vises til NS-EN ISO 12696 og den spesielle beskrivelsen.
Det vises til NS-EN ISO 12696 og den spesielle beskrivelsen.
Prøving og kontroll av underlaget utføres i henhold til tabell 88.26-1.
Mottakskontroll av produkter og systemer skal utføres som identitetskontroll. Merking og etikettering skal være i samsvar med NS-EN 1504-8, sertifikat og/eller krav angitt i den spesielle beskrivelsen. Identiteten kontrolleres også alltid før bruk av produkter.
Prøving og kontroll før og under montering av KB-anlegget utføres i henhold til tabell 88.26-2.
Prøving og kontroll etter montering av KB-anlegget utføres i henhold til tabell 88.26-3.
For øvrig henvises til NS-EN ISO 12696 og den spesielle beskrivelsen.
Mengden måles som areal beskyttet flate. Ved beregning av nettoareal skal åpninger og utsparinger som enkeltvis er mindre enn 0,5 m2 ikke trekkes fra. Enhet: m2
Omfatter prosjektering, utarbeidelse av systemrapporter og dokumentasjon av det katodiske anlegget.
Det katodiske anlegget prosjekteres som angitt i NS-EN ISO 12696 og den spesielle beskrivelsen.
Ved overlevering av prosjektet, skal entreprenøren overlevere både installerings- og igangkjøringsrapport samt drift- og vedlikeholdshåndbok i henhold til NS-EN ISO 12696 og som angitt i den spesielle beskrivelsen.
Kostnaden angis som rund sum. Enhet: RS
Omfatter kontroll av armeringskontinuitet, etablering av armeringskontinuitet, kortslutningskontroll og etablering av armeringskontakter i forbindelse med elektrokjemiske metoder for beskyttelse av armering i betong.
Instrumenter for måling av elektrisk motstand skal være høyohmige med en inngangsimpedans større enn 10 megaohm.
Ved kontroll av armeringskontinuitet skal måleinstrument og kabler kalibreres før måling.
Omfatter kontroll av armeringskontinuitet.
Det skal kontrolleres at armeringen er i elektrisk kontakt som angitt i den spesielle beskrivelsen.
Mengden måles som kontrollert flate. Enhet: m2
Omfatter etablering av armeringskontinuitet inkludert alle materialer og komponenter.
Krav til mørtel i henhold til prosess 88.22.
All armering skal være i elektrisk kontakt. Hvis kravet til armeringskontinuitet ikke er oppfylt, skal det etableres nødvendige armeringsforbindelser som sikrer full kontinuitet.
Ved sveising av armering for å sikre armeringskontinuitet, skal det kontrolleres at eksisterende armering er sveisbar. Sveising skal gjøres på bøylearmering. Sveising på hovedarmering tillates ikke dersom ikke spesielle forhold gjør det nødvendig, og skal i så fall være avklart med byggherren på forhånd.
Etter at nye kontaktpunkter er etablert, skal armeringskontinuiteten kontrolleres på nytt. Deretter skal oppmeislet område forbehandles og gjenmørtles som beskrevet i prosess 88.22.
Mengden måles som antall kontaktpunkter. Enhet: stk
Omfatter kortslutningskontroll på betongoverflater samt flater i slisser og hull.
Målingene skal utføres etter at armeringskontinuitet er målt og etablert, samt etter at betongoverflaten er forbehandlet.
Mengden måles som kontrollert flate. Enhet: m2
Omfatter etablering og gjenmørtling av armeringskontakter for anodesoner, referanseelektroder og andre sensorer som krever egen armeringskontakt.
Forsegling av armeringskontakter utføres med herdeplast (epoksy eller annet materiale med tilsvarende egenskaper). Herdeplasten skal være vanntett, alkaliebestandig, ikke inneholde elektrisk ledende komponenter og ha gelkonsistens.
Krav til mørtel i henhold til prosess 88.22. Krav til kabler i henhold til prosess 88.263.
Det skal etableres minimum fire armeringskontakter innenfor hver anodesone, som hver for seg føres fram til koblingsboks. Armeringskontaktene monteres parvis, slik at det er to lokaliteter med to separate armeringskontakter per anodesone.
Til hver referanseelektrode skal det være en egen armeringskontakt. Avstanden fra armeringskontakten til elektroden skal ikke være større enn 200 mm. Den skal likevel ikke plasseres så nær elektroden at betongen som ligger inntil elektroden skades.
Armeringskontakter til andre sensorer etableres i henhold til den spesielle beskrivelsen.
Armeringskontakten skal utformes på en slik måte at den har solid mekanisk motstand og god elektrisk kontakt mellom armering og ledning. Det skal etableres vanntett forsegling av hele koblingspunktet, inkludert skruer, klemmer og uisolert kabel.
Koblingspunkter skal være bestandige i det miljøet de står. Ved bruk av herdeplast til forsegling av koblingspunkter, skal underlaget være slipt/stålbørstet, rengjort og tørt før påføring av herdeplasten.
Forseglingen skal ikke skades ved etterfølgende overdekking med mørtel. Tykkelsen på belegget skal være minimum 2 mm.
Det skal tettes omhyggelig rundt kabelen fra armeringskontakten der den kommer ut av mørtelen. I tillegg skal det foretas en mekanisk beskyttelse av kabelen i dette punktet.
Armeringskontakter med tilhørende kabler merkes med kode eller identitetsnummer.
Mengden måles som antall armeringskontakter. Enhet: stk
Omfatter levering, montering, tilkobling og idriftsetting av elektroinstallasjoner for katodisk beskyttelse.
Det vises til NS-EN ISO 12696.
Innstøpingsmateriale
Ved innstøping av sensorer, for eksempel referanseelektroder, skal det benyttes mørtler som er tilpasset både aktuell sensor og eksisterende betong.
Ledere og koblinger
Strømførende ledere skal ha et tverrsnittsareal med en slik størrelse at det ikke oppstår spenningstap av betydning fra likeretter og fram til armeringskontakt eller anoden.
Kontrollskap
Skapet skal være utstyrt med sylinderlås.
Kontrollskapet skal være i rustfritt stål i henhold til NS-EN 10088 nummer 1.4404 i maritimt miljø.
Der kontrollskapet blir stående i miljø med skiftende temperatur (og minusgrader om vinteren), skal det monteres et termostatstyrt varmeelement for å beskytte innholdet i skapet.
Dersom kontrollskapet er tilkoblet nettspenning, skal det være minst ett el-uttak (stikkontakt).
Sensorer
Referanseelektrodene skal ha et stabilt egenpotensial og gi reproduserbare målinger innenfor angitt tidsrom. Referanselektrodene skal leveres med et kalibreringssertifikat som viser referanseelektrodens egenpotensial ved en gitt temperatur målt mot en standard referanseelektrode. Sertifikatet skal inneholde en prosedyre for kalibrering og kontroll før montering. Referanselektrodens følsomhet for miljøet den er utsatt for skal dokumenteres.
Det skal benyttes temperatursensorer som gir nøyaktige målinger i det angitte temperaturområdet og som er stabile.
Styringssystem
Det katodiske anlegget skal leveres og monteres med permanent installerte dataloggere. Anlegget skal kunne overvåkes og fjernstyres elektronisk. Byggherren skal kunne lese resultater og foreta depolarisering ved fjernstyring. Måleutstyret skal tåle de påkjenninger det kan utsettes for. Det skal installeres datalogger for mottak av alle målinger for installerte sensorer.
Måleutstyret skal ha galvanisk skille, slik at målepunktene er adskilt fra hverandre.
Anlegget skal kunne styres etter referanselektroder som er plassert ute i feltet og ikke etter polspenningen på likeretteren.
Kabler
Kabler skal samles i egne føringer som festes forsvarlig til konstruksjonen. Kabler og koblinger skal monteres slik at de er beskyttet mot ytre mekaniske og miljømessige påkjenninger, herunder hærverk, for eksempel ved at de er innstøpt i slisser eller føres i rør.
Kabelføringen for positive og negative ledere skal utføres med ekstra ledere som kan aktiveres dersom det blir nødvendig.
Kabelføring utføres slik at bøyeradius for kablene blir størst mulig, og aldri mindre enn 10 ganger diameteren.
Kablene skal merkes fra start til ende med fargekode og nummer. Følgende farger benyttes
- fra armeringsjern: Grå
- fra referanselektrode: Blå
- fra andre sensorer: Gul, eller andre farger som ikke benyttes
Koblingspunkter og skjøter skal utføres på en slik måte at signaloverføringen i kabelen ikke forstyrres.
Koblingspunkter som etableres i koblingsbokser, skal utføres på en slik måte at det er mulig å utføre kontrollmålinger. Koblingsbokser, eller andre installasjoner, skal plasseres lengst mulig bort fra det aktive måleområdet for referanseelektrodene.
Koblingsbokser skal merkes med unik identifikasjon.
Montering av måleutstyr og kontrollskap
Kabler, likerettere og elektronisk styringsutstyr samles i ett hovedskap med nødvendig antall underfordelingsskap.
Kontrollskapet plasseres slik at det ikke påføres skader på grunn av trafikk eller hærverk. Installasjonene inne i skapet skal være ryddige og oversiktlige. Tegninger av anlegget samt tegninger av skapet skal ligge i en folder inne i skapet.
Inne i kontrollskapet skal det være en oversikt over alt innhold i skapet. I døra på kontrollskapet skal det være en oversikt som viser hvilken farge og nummerkoding som er benyttet for de ulike kablene.
I kontrollskapet monteres overspenningsvern og potensialutjevningssystem (lynavleder).
Gjennomføringer inn i koblingsskapet skal tilfredsstille tetthetskravet til skapet. Kabler skal trekkes inn i koblingsskapet gjennom hull fortrinnsvis på undersiden.
Sensorer
Referanselektroder skal monteres slik at den aktive del av elektroden ligger minimum 20 mm og maksimum 50 mm fra armeringen, og i dybde tilsvarende armeringens bakkant.
Referanseelektrodene skal plasseres i områder der armeringen før installasjon var i korrosjonstilstand.
Referanselektrodene monteres så tidlig som mulig, slik at miljøet rundt elektroden kan stabiliseres mest mulig før anlegget settes i drift. Egenpotensialene (det naturlige potensialet mellom elektrode og armering) avleses før anlegget settes i drift.
Temperatursensorer monteres i angitt antall og på angitt sted. Temperatursensoren plasseres tett opp til andre sensorer, dersom formålet med temperaturovervåkingen er å avdekke temperaturavhengige variasjoner i andre parameter som overvåkes.
For sensorer som må kalibreres/skiftes, skal lokaliteter velges og innstøpingen foregå på en slik måte at det er enkelt å kalibrere og skifte ut sensorene.
Borehullene tilpasses sensorenes/elektrodenes diameter og lengde. For sensorer som skal støpes inn, skal borehullene fylles med mørtel med passe konsistens. Sensorene/elektrodene skyves sakte inn i borehullet med mørtel, slik at overskytende mørtelmasse presses ut. Hulrom skal etterfylles med mørtel. Hele sensoren skal være innstøpt.
Det skal tettes omhyggelig rundt kabelen fra sonden der den kommer ut av betongen. I tillegg skal det foretas en mekanisk beskyttelse av kabelen i dette punktet. Det er viktig at kabelen ikke brekkes. Sensorer/elektroder med tilhørende kabler merkes med kode eller identitetsnummer.
Lokalitet av elektroder og sensorer angis med 10 mm nøyaktighet på tegninger, for at de i etterkant skal kunne skiftes ut.
Etablering av egne armeringskontakter til referanseelektroder og andre sensorer som krever elektrisk kontakt med armeringen, inngår i prosess 88.2624.
Styringssystem
For konstruksjoner i vann, skal potensialet målt mellom armering og en referanseelektrode være i henhold til krav i den spesielle beskrivelsen.
For øvrig henvises til NS-EN ISO 12696 og den spesielle beskrivelsen.
Kostnaden angis som rund sum. Enhet: RS
Omfatter levering og montering av kabling for etablering, styring og overvåking av katodisk beskyttelse. Prosessen inkluderer tilkoblinger, med unntak av armeringskontakter som inngår i prosess 88.2624.
Kostnaden angis som rund sum. Enhet: RS
Omfatter levering og montering av referanseelektroder over vann for overvåking av katodisk beskyttelse.
Mengden måles som antall referanseelektroder. Enhet: stk
Omfatter levering og montering av referanseelektroder i vann for overvåking av katodisk beskyttelse.
Mengden måles som antall referanseelektroder. Enhet: stk
Omfatter, levering og montering av andre sensorer for overvåking av katodisk beskyttelse.
Mengden måles som antall overvåkningssensorer. Enhet: stk
Omfatter levering og montering av styringssystem for overvåking av katodisk beskyttelse. Dette inkluderer levering og montering av kontrollskap med utstyr for drift, styring og overvåking av katodisk beskyttelse, dataloggere, modemer, computere, PLS, software og mobiltelefoner.
Kostnaden angis som rund sum. Enhet: RS
Omfatter levering og montering av offeranoder og anoder med påtrykt strøm for katodisk beskyttelse.
Etablering av armeringskontakter inngår i prosess 88.2624. Andre elektriske tilkoblinger inngår i prosessen. Innmørtling av anoder inngår i prosess 88.22. Styring og overvåking, kabler, skap og tilkoblinger inngår i prosess 88.263.
Anodematerialer i anlegg med påtrykt strøm, skal ha stor motstand mot egenkorrosjon og god ledningsevne. Det skal dokumenteres at anodematerialet har lengre nedbrytningstid, som følge av strømgjennomgang, enn planlagt levetid for anlegget.
Aktivert titan
Overflatemonterte titannett eller titanbånd dekkes med en mørtel.
Dersom det brukes grafittbasert fyllmasse for stavanoder, skal den være tiksotropisk.
Offeranoder i vann
Materialet for offeranoder skal ha jevn ofring av overflaten, og det skal ikke ha passiverende egenskaper, det vil si dannelse av oksider på overflaten.
Offeranoder i aluminium, sink og indium - AlZnIn - skal ha en sammensetning som angitt i tabell 5 i M-503, mens sinkanoder skal tilfredsstille kravene i punkt 6.5.1 i NORSOK M-503. Nevnte anoder skal i tillegg tilfredsstille kravene til strømkapasitet og potensial i henhold til tabell 4 i NORSOK M-503.
Aktivert titan
For titananoder skal ikke strømtettheten i driftsfasen være større enn 110 mA/m2 anodeoverflate. I oppstartsfasen tillates kortvarig strømtetthet opp til 220 mA/m2 anodeoverflate.
Nettanoder/båndanoder monteres på betongens overflate og festes til betongoverflaten med plastplugger. Avstanden mellom nett og armering skal være minimum 15 mm.
Over anodene legges et sementbasert dekklag.
For trådanoder og båndanoder som monteres i utfreste spor i betongoverflaten, skal avstanden mellom armering og anode være mint 15 mm. Stavanoder monteres i utborede hull i betongen, der det skal være minst 15 mm avstand mellom armering og sideflatene i hullet. Stavanodene skal monteres på en slik måte at brudd i en anode ikke påvirker de andre anodene.
Offeranoder i vann
Det henvises generelt til DNV-RP-B401 fra Det Norske Veritas “Recommended practice, Cathodic protection design”.
Offeranodene festes enten direkte til konstruksjonen eller ved en stabil festeanordning til konstruksjonen. Anodene skal om mulig festes slik at de enkelt kan skiftes ut. Anodene monteres i angitt avstand fra konstruksjonen.
Omfatter levering og montering av nettanoder med påtrykt strøm for katodisk beskyttelse.
Mengden måles som katodisk beskyttet areal. Enhet: m2
Omfatter levering og montering av tråd-/båndanoder med påtrykt strøm for katodisk beskyttelse. Etablering av slisse, rengjøring og gjenmørtling inngår i prosess 88.2624.
Mengden måles som løpemeter tråd-/båndanoder. Enhet: m
Omfatter levering, boring av hull, rengjøring og montering av stavanoder med påtrykt strøm for katodisk beskyttelse og gjenmørtling.
Mengden måles som antall stavanoder. Enhet: stk
Omfatter levering og montering av anoder med påtrykt strøm for katodisk beskyttelse i vann.
Mengden måles som antall anoder. Enhet: stk
Omfatter levering og montering av offeranoder for katodisk beskyttelse i vann.
Mengden måles som antall anoder. Enhet: stk
Omfatter levering og montering av andre anodesystem med påtrykt strøm for katodisk beskyttelse.
Mengden måles som katodisk beskyttet areal. Enhet: m2.
Omfatter igangkjøring av KB-anlegget som angitt i NS-EN ISO 12696.
Kostnaden angis som rund sum. Enhet: RS
Omfatter drifts- og vedlikeholdsavtale for KB-anlegget for angitt tidslengde.
Mengden måles som avtaletidsrom. Enhet: år
Omfatter etablering av referansefelt for katodisk beskyttelse
Mengden måles som antall referansefelt. Enhet: stk
Omfatter overflatebehandling av betong, inklusive forbehandling. Følgende arbeidsoperasjoner inngår
- referansefelt
- forbehandling av betongflater
- påføring av overflatebehandling
- etterbehandling (herdetiltak)
Generelle krav ved forbehandling
Ved kjemisk malingsfjerning skal stoffene som benyttes ikke skade underbetongen eller etterfølgende behandling. Det skal heller ikke benyttes kjemikalier som kan skade det omkringliggende miljøet.
Generelle krav ved overflatebehandling
Materialenes/produktenes egenskaper skal være dokumentert i henhold til NS-EN 1504-2.
Samtlige materialer som benyttes ved overflatebehandling skal være forenlige med hverandre. Det skal fortrinnsvis benyttes materialer fra samme leverandør for å sikre dette. Dersom entreprenøren ønsker å utføre overflatebehandling med materialer fra ulike leverandører, skal dokumentasjon på at disse er forenlige med hverandre framlegges byggherren for uttalelse.
Dersom betongoverflater som skal overflatebehandles har høy alkalinitet som følge av realkalisering, skal overflatebehandlingen tåle dette.
Hydrofoberende impregnering
Hydrofoberende impregnering skal foretas med produkter basert på rene silaner uten løsemidler. Produktet skal være i krem- eller gelform.
Hydrofoberende impregneringer skal være dokumentert i henhold til NS-EN 1504-2. Produktet skal tilfredsstille minimumskrav i NS-EN 1504-2, samt krav og klasser gitt i Tabell 88.27-1.
Filmdannende belegg
Filmdannende belegg skal være dokumentert i henhold til NS-EN 1504-2, beskyttelsesprinsipp 1. Produktet skal tilfredsstille minimumskrav i NS-EN 1504-2, samt krav og klasser gitt i Tabell 88.27-2.
Anti-graffiti behandling
Type beskyttelse, permanent eller offerbeskyttelse, er angitt i den spesielle beskrivelsen.
Anti-grafittiprodukter skal tilfredsstille krav gitt i svensk AMA Anläggning LFB.441: Behandling av betongytor i bro med klotterskydd.
Annen overflatebehandling
Øvrige typer overflatebehandling skal tilfredsstille krav angitt i den spesielle beskrivelsen.
Reparasjoner i underlaget skal gis tilstrekkelig herde- og tørketid før forbehandling og overflatebehandling.
Forbehandling
Forbehandlet flate skal gi tilstrekkelig inntrengningsdybde for impregnering og heft for filmdannende overflatebehandling.
Eksisterende overflatebehandling skal fjernes helt inn til ren betong. Ferdig rengjort flate skal være fri for sand, løse partikler, sementslam, sot, smuss, olje, herdemembran, kjemikalierester, mose, alger etc., i den grad dette er mulig å fjerne. Er det benyttet elektrokjemiske metoder, skal rester av reservoar, elektrolytt, korrosjonsprodukter på betongoverflaten fra elektrodenett og salter i overflaten fjernes.
Støv og løst finmateriale som sitter igjen på betongoverflaten etter forbehandling skal fjernes før størkning skjer.
Krav til ruhet i underlaget er avhengig av type etterfølgende overflatebehandling og er angitt i den spesielle beskrivelsen.
For hydrofoberende impregneringer skal forbehandlingen i minst mulig grad medføre fjerning av støpehud. Før påføring av tykkfilmsbelegg (> 1 mm) skal forbehandling utføres med sandblåsing. For å redusere støvproblemer kan det tilsettes noe vann.
Dersom entreprenøren står fritt i valg av forbehandlingsmetode, skal det velges en metode som er mest mulig skånsom både mot den underliggende betongen og det omkringliggende miljøet. Entreprenøren skal dokumentere at valgt utstyr og metode tilfredsstiller spesifiserte krav.
Ved kjemisk malingsfjerning skal kjemikaliene ikke ligge på flaten lenger enn nødvendig, fordi fordamping av kjemikaliene vil føre til at oppløst overflatebehandling igjen herder. Ved kjemisk malingsfjerning påføres kjemikaliene nedenfra og oppover. Den oppløste malingen fjernes også nedenfra og oppover, men avsluttende skylling/spyling utføres ovenfra og nedover. Avsluttende skylling/spyling foretas for å fjerne gjenværende rester av kjemikalier. Dersom den valgte kjemikalien gjør det nødvendig å påføre nøytraliserende middel før skylling/spyling, skal dette utføres.
Avfall etter forbehandlingen skal fjernes og deponeres på offentlig godkjent mottak.
Overflatebehandling
Generelt
Følgende krav til værforhold stilles for arbeidsutførelse:
- Temperaturen på overflaten: +5 °C
- Temperatur i luft under utførelse: +5 °C
- Relativ fuktighet i luft, maksimum 95 %
- Vindhastighet maksimum 10 m/s
- Direkte nedbør, sol og temperaturstigning på overflaten skal unngås
- Temperatur i luft under utførelse: +5 °C
Hydrofoberende impregnering
Underlaget skal være tilstrekkelig tørt og sugende ved påføring, slik at den foreskrevne inntrengingsdybde oppnås. Ved behov skal overflatene beskyttes mot nedbør og tørkes i en periode før påføring.
Den hydrofoberende impregneringen skal påføres med pensel, rulle eller sprøyte.
Produktet skal påføres i en mengde som sikrer en inntrengningsdybde i betongen på minimum 3 mm. Utførelsesprosedyrer, inklusive nødvendig mengde materiale, detaljeres etter utprøving i referansefeltet.
Hydrofoberende impregneringer er fargeløse og det skal etableres rutiner som sikrer at alle flater blir behandlet.
Tilgrensende konstruksjoner/bygningsdeler/elementer samt flater det seinere skal støpes inntil, skal tildekkes eller beskyttes for å unngå tilsøling med impregneringsproduktet. Det skal utvises ekstra oppmerksomhet ved påføring av impregnering nær kjørebaner og gangarealer, da søl kan medføre friksjonstap/glatt underlag.
Filmdannende belegg
Underlaget skal ha tilstrekkelig ruhet til at spesifiserte heftkrav kan oppnås. Krav til fuktinnhold er avhengig av type belegg.
Betongoverflater med mye porer og ujevnheter skal porefylles for sikre at konstruksjonen får en sammenhengende beleggsfilm uten hull/porer.
Porefylleren dras på betongoverflaten med egnet redskap. Etterfølgende overflatebehandling påføres når porefylleren er herdet/tørket.
Overflatebehandlingen (inklusive primer og ulike strøk) påføres betongoverflaten slik at det oppnås en sammenhengende beleggsfilm uten porer, nålestikk (pinholes) etc. og med jevn tykkelse. Materialene påføres enten med pensel, rulle eller sprøyte. Kosting og rulling skal avsluttes i samme retning.
Avtrekking mot tilstøtende flater skal være snorrett.
Ferdig flate skal være ren og uten flekker, skjolder, porer eller ujevnheter i belegget.
Etterbehandling (herdetiltak)
Umiddelbart etter påføring, skal tildekking av behandlet område utføres, dersom dette er nødvendig for å gi tilfredsstillende tørke- og herdeforhold samt beskyttelse mot sol, vind og nedbør.
Prøving og kontroll av underlaget etter forbehandling utføres i henhold til tabell 88.27-3.
Mottakskontroll av produkter og systemer skal utføres som identitetskontroll. Merking og etikettering skal være i samsvar med NS-EN 1504-8, sertifikat og/eller krav angitt i den spesielle beskrivelsen. Identiteten kontrolleres også alltid før bruk av produkter.
Prøving og kontroll før og under påføring av overflatebehandling utføres i henhold til tabell 88.27-4.
Prøving og kontroll etter herding utføres i henhold til tabell 88.27-5.
*) Gjelder kun filmdannende overflatebehandling
**) Gjelder kun hydrofoberende impregnering
Sår i overflatebehandlingen etter prøvetaking skal utbedres og overflatebehandles med samme produkt som øvrige flater.
Mengden måles som rengjort og overflatebehandlet areal. Ved beregning av nettoareal skal åpninger og utsparinger som enkeltvis er mindre enn 0,5 m2 ikke trekkes fra. Enhet: m2
Omfatter forbehandling av betongoverflater før overflatebehandling påføres.
Omfatter slemming av betongoverflater.
Omfatter porefylling og sparkling av betongoverflater.
Porefylling skal fylle alle porene i betongoverflaten. Det vises for øvrig til den spesielle beskrivelsen.
Omfatter pussing av betongoverflater.
Omfatter hydrofoberende impregnering av betong.
Omfatter overflatebehandling med filmdannende belegg.
Omfatter fjerning av graffiti og påføring av antigraffitibehandling.
Fjerning av graffiti skal utføres med materialer og metoder som påvirker betongoverflaten minst mulig. Det vises for øvrig til den spesielle beskrivelsen.
Omfatter fjerning av graffiti, fra ubehandlet eller antigraffitibehandlet overflate.
Omfatter antigraffitibehandling, type permanent eller offerbeskyttelse.
Omfatter annen overflatebehandling.
Omfatter etablering av referansefelt for forbehandling og overflatebehandling.
Mengden måles som antall referansefelt. Enhet: stk.
Omfatter annet vedlikehold av betong.
Kostnaden angis som rund sum. Enhet: RS
Omfatter levering og montering av dryppneser.
Det benyttes prefabrikkert dryppnese i UV-bestandig materiale Krav til materialer er angitt i den spesielle beskrivelsen.
Rustfri stålvinkel skal være i henhold til NS-EN 10088, nummer 1.4404 og festeelementer (gjengestenger, skruer, mutre etc.) skal være i rustfritt stål i henhold til NS-EN ISO 3506, kvalitet A4-80.
Dryppneser skal monteres mot betongunderlag rengjort med sandblåsing. Fugen mellom drypplist og betong skal fylles helt opp med lim/fugemasse slik at det ikke oppstår hulrom. Forbindelsen skal være vanntett.
Dryppnese skal ha jevn føring uten skjemmende avvik.
Det kontrolleres at dryppnese sitter godt fast etter at fugemasse/lim er tørket/herdet.
Mengden måles som lengde levert og montert dryppnese. Enhet: m
Omfatter vedlikehold av konstruksjoner og konstruksjonsdeler i stål.
For krav til materialer, utførelse, toleranser og kontroll vises det til prosess 85 og den spesielle beskrivelsen.
Kostnaden angis som rund sum. Enhet: RS
Omfatter transport, mellomlagring, tilrigging, bygging, vedlikehold, riving, nedrigging og faste kostnader for tilkomstutstyr, lifter, brulifter, adkomst- og arbeidsstillas.
Arbeider skal utføres på betryggende måte i samsvar med gjeldende Norsk Standard for de materialer som benyttes, samt etter regler fra Arbeidstilsynet.
Dersom det planlegges å påføre konstruksjonen belastninger utover det den er beregnet for, skal dette dokumenteres med beregninger som forelegges byggherren. Stillas skal henges opp i konstruksjonen slik at denne ikke påføres skader. Dette gjelder også overflatebehandling av betong og korrosjonsbeskyttende belegg av stål.
Tilkomst skal ha slik utforming at avstand til konstruksjonen er optimal for det arbeidet som skal utføres.
Entreprenøren skal utarbeide tegninger som viser utforming og opphengning av stillas. Eventuelle sår og/eller helligdager etter forankring og opphengning skal repareres med produkter som gir en kvalitet etter endt reparasjon som minst tilsvarer eksisterende betong, overflatebehandling av betong og korrosjonsbeskyttende belegg av stål.
Omfatter skjerming/tildekking for å tilfredsstille krav til oppsamling av avfall og nødvendig oppvarming/kondisjonering for gi tilfredsstillende forhold for arbeid med korrosjonsbeskyttelse.
Som skjermer tillates ikke stativ med lette presenninger og lignende. Skjerming skal være så omfattende at konstruksjonen blir helt innbygget.
Dersom konstruksjonen blir påført ekstra vindkrefter fra skjerming skal det utføres statiske beregninger for å kontrollere at konstruksjonen tåler økt vindlast. Disse forelegges byggherren for kontroll.
Omfatter inspeksjon av stål i forbindelse med vedlikeholdsarbeider.
Dersom vedlikehold eller utskifting av korrosjonsbeskyttelse på stål inngår i arbeidene, utføres visuell inspeksjon etter rengjøring/blåserensing.
Skader/mangler på stålkonstruksjonen som for eksempel sprekker, valsefeil, sveisefeil, delamineringer, skarpe hjørner, korrosjon med tverrsnittsreduksjoner, trådbrudd og løse nagler/bolter/skruer skal avdekkes og rapporteres.
Inspeksjon skal være så omfattende at vedlikeholdsbehov utover det som er beskrevet i konkurransegrunnlaget identifiseres og nødvendige tiltak beskrives med tilhørende mengder i rapport fra inspeksjon.
Tiltak avklares med byggherren og utføres som tilleggsarbeid dersom det ikke finnes egnede enhetspriser i kontrakten.
Mengden måles som inspisert stålareal. Enhet: m2
Omfatter inspeksjon av stålflater.
Omfatter inspeksjon av stålrekkverk.
Mengden måles som inspisert rekkverkslengde. Enhet: m
Omfatter inspeksjon av ståldetaljer som lagre etc.
Mengden måles som antall inspiserte ståldetaljer. Enhet: stk
Omfatter prøveuttak og kjemisk analyse av overflatebehandling.
Kjemisk analyse av overflatebehandling utføres for å avklare type eksisterende overflatebehandling og overmalbarhet mellom eksisterende og ny overflatebehandling.
Mengden måles som antall målinger. Enhet: stk
Omfatter vedlikehold av konstruksjonsdeler i stål.
Overflatebehandling inngår i prosess 88.37.
Krav til materialer, utførelse, toleranser og kontroll som prosess 85.1, prosess 85.2, prosess 85.4 og prosess 85.5.
Før det sveises mot stål i eksisterende bærende konstruksjon skal stålets sveisbarhet kontrolleres og sveiseprosedyre settes opp spesielt for å unngå krympespenninger og fare for utmatting.
Kostnaden angis som rund sum. Enhet: RS
Omfatter retting av staver, bjelker etc.
Som prosess 85.221 og den spesielle beskrivelsen.
Omfatter sveising av deler som har fått brudd eller oppsprukne sveiseforbindelser. Kontroll av reparasjonsområdet før og etter reparasjonen med NDT-kontroll (ikke destruktiv kontroll) er inkludert i prosessen.
Det vises til prosess 85.24 og den spesielle beskrivelsen for krav til materialer, utførelse, toleranser og kontroll.
Sprekker stoppes ved utboring i sprekkens rot.
Mengden måles som løpemeter sveis. Enhet: m
Omfatter påskruing av lasker ved forsterkning eller ved sprekker/brudd i materialet.
Det vises til prosess 85.25 og den spesielle beskrivelsen for krav til materialer, utførelse, toleranser og kontroll.
Omfatter sliping av ståloverflater med herdesoner eller delamineringer.
Som prosess 85.221 og den spesielle beskrivelsen.
Mengden måles som slipt areal. Enhet: m2
Omfatter avrunding av skarpe kanter.
Som prosess 85.221 og den spesielle beskrivelsen.
Mengden måles som lengde avrundet skarp kant. Enhet: m
Omfatter boring av drenasjehull i områder med stående vann. Sliping av hullkanter inngår også. Utbedring av skader i korrosjonsbeskyttelsen inngår i prosess 88.37.
Det skal ikke etableres drenasjehull noen steder før byggherren har gitt sitt samtykke. Diameter er angitt i den spesielle beskrivelsen. Hull må ikke ha dimensjon og plassering slik at bæreevne reduseres. Hullene skal plasseres slik at det ikke blir stående vann i knutepunktene.
Utborede hull slipes slik at kantene blir jevne.
Det vises til prosess 85.221 og den spesielle beskrivelsen.
Mengden måles som antall utborede hull. Enhet: stk
Omfatter katodisk beskyttelse av stål i løsmasser og/eller i sjøvann. Konstruksjonen skal beskyttes katodisk slik dette er beskrevet i NS-EN ISO 13174. Følgende arbeidsoperasjoner inngår:
- Levering og montering av anlegg for å beskytte og overvåke konstruksjonen.
- Detaljprosjektering.
- Testing.
- Igangkjøring.
- Dokumentasjon av detaljprosjektering, utførelse, materialer og komponenter, testing og igangkjøring. Som bygget-dokumentasjon skal også utarbeides. Dokumentasjonen skal tilfredsstille de krav som er gitt i NS-EN ISO 13174. Antydninger til krav til dokumentasjon i NS-EN ISO 13174 skal betraktes som krav.
- Kontroll av elektrisk kontinuitet, og utbedring av manglende kontinuitet.
- Testing av påvirkning på tilstøtende og nærliggende konstruksjoner.
- Testing av hvorvidt lekkstrømkorrosjon finner sted på konstruksjonen som beskyttes eller på tilstøtende konstruksjoner.
Festeelementer skal være laget av rustfritt stål av kvalitet A4-80 i henhold til NS-EN ISO 3506.
Andre metalldeler og komponenter som brukes utendørs skal være laget av rustfritt stål i henhold til NS-EN 10088, nummer 1.4404, 1.4435, 1.4436, 1.4462 eller tilsvarende.
For å forenkle senere utskifting, skal rustfrie muttere påføres egnet voks eller emulsjon i gjengene før montering.
For anlegg med påtrykt strøm skal anlegget være jordet, ha jordfeilbryter, overspenningsvern, potensialutjevningssystem (lynavleder) og tilfredsstille krav i NEK 400 og andre relevante standarder for elektroinstallasjoner.
Kontrollskap skal være av bestandig materiale i det miljøet skapet monteres. Kontrollskapet skal i tillegg gi tilstrekkelig beskyttelse av innhold i skapet mot omgivende miljø, hærverk og tilgang fra uvedkommende. Skapet skal være utstyrt med sylinderlås.
Dersom kontrollskap må plasseres i et område der det utsettes for vannsprøyt, skal skapet tilfredsstille vanntetthetskrav som minimum er i henhold til IP 66. Dette gjelder total tetthet, der det også skal tas hensyn til koblinger og gjennomføringer i skapet.
Kontrollskap som vil være tilgjengelig for uvedkommende, skal være i stål. I spesielt EMC-utsatte områder, skal det benyttes stålskap med EMC-beskyttelse (EMC =elektro magnetiske forstyrrelser). Kontrollskapet skal være i rustfritt stål i henhold til NS-EN 10088 nummer 1.4404 i maritimt miljø.
Der kontrollskapet blir stående i miljø med skiftende temperatur (og minusgrader om vinteren), skal det monteres et termostatstyrt varmeelement for å beskytte innholdet i skapet.
Dersom kontrollskapet er tilkoblet nettspenning, skal det være minst ett el-uttak (stikkontakt).
Koblingsbokser eller koblingspunkter skal være vanntette. Det skal sikres at beskyttelsesrør og koblingsbokser oppfyller sin beskyttende funksjon ved valg av robuste materialer og omtanke for detaljer. Dersom koblingsboksene er plassert i fuktig miljø, skal boksen være fylt med et tørkemiddel (for eksempel silicagel).
For øvrig henvises det til NS-EN ISO 13174 og NEK 400.
Spuntvegger skal beskyttes på begge sider.
Anoder og ledninger skal utføres slik at de tåler påkjenninger i det aktuelle miljøet, fra for eksempel is, bølger og propellstrømmer.
For øvrig henvises det til NS-EN ISO 13174 og NEK 400.
Anlegget skal fungere slik at beskyttelseskriterier i NS-EN ISO 13174 tilfredsstilles. Dette gjelder både kriterier for å oppnå beskyttelse, og kriterier/anbefalinger for å unngå uønskede effekter.
På tilstøtende og nærliggende konstruksjoner med katodisk beskyttelse skal potensialet fremdeles tilfredsstille beskyttelseskriteriene i NS-EN ISO 13174. Dette gjelder både kriterier for å oppnå beskyttelse, og kriterier/anbefalinger for å unngå uønskede effekter.
På tilstøtende og nærliggende konstruksjoner uten katodisk beskyttelse skal det ikke på noe punkt bli større potensialforandring i positiv retning enn 20 mV.
Mengden måles som utbrettet beskyttet areal. Ved beskyttelse av begge sider av stålet, skal begge sidene inkluderes i beskyttet areal. Enhet: m2
Kortslutningskontroll og utbedring av kortslutninger inngår i prosessen.
Det skal sørges for at anodene ikke er i direkte kontakt med stålet som skal beskyttes.
Elkraftkabler skal legges adskilt fra signalkabler og på en slik måte at forstyrrelser ikke forekommer.
Koblingspunkter som etableres i koblingsbokser skal utføres på en slik måte at det er mulig å utføre kontrollmålinger.
Kortslutningskontroll og utbedring av kortslutninger inngår i prosessen.
Dersom potensialmålingene viser over- eller underbeskyttelse sammenlignet med beskyttelseskriterier i NS-EN ISO 13174, skal strømstyrken automatisk justeres slik at stålet beskyttes i samsvar med beskyttelseskriteriene. Beskyttelseskriterier gjelder både kriterier for å oppnå beskyttelse, og kriterier/anbefalinger for å unngå uønskede effekter.
Det skal sørges for at anodene ikke er i direkte kontakt med stålet som skal beskyttes.
Elkraftkabler skal legges adskilt fra signalkabler og på en slik måte at forstyrrelser ikke forekommer.
Koblingspunkter som etableres i koblingsbokser skal utføres på en slik måte at det er mulig å utføre kontrollmålinger.
Omfatter drifts- og vedlikeholdsavtale for KB-anlegget for angitt tidslengde. Angitt tidslengde er angitt i den spesielle beskrivelsen.
Drift og vedlikehold skal utføres som angitt i NS-EN ISO 13174. Antydninger til krav for dette skal betraktes som krav. Det skal være en kontroll 1 år etter igangkjøring. Deretter skal kontroller utføres hvert 3. år.
Mengden måles som antall kontroller. Enhet: stk.
Omfatter drifts- og vedlikeholdsavtale for KB-anlegget for angitt tidslengde. Angitt tidslengde er angitt i den spesielle beskrivelsen.
Drift og vedlikehold skal utføres som angitt i NS-EN ISO 13174. Både funksjonskontrollene og ytelsesvurderingene skal gjøres årlig. De kan gjøres samtidig.
Mengden måles som avtaletidsrom. Enhet: år
Omfatter arbeider og utstyr for demontering av stål i forbindelse med utskifting av ståldeler. Midlertidig avstivning og oppstempling under arbeidene inngår i prosessen. Deponering av demonterte deler til godkjent mottak inklusiv deponeringsavgifter inngår i prosessen.
Krav til midlertidig avstivning eller oppstempling av konstruksjonen i forbindelse med utskiftingen av ståldelen er angitt i den spesielle beskrivelsen.
Levering, bearbeiding, overflatebehandling, transport og montering av ny konstruksjonsdel inngår i prosess 85.
Mengden måles som netto vekt ifølge endelige materiallister. Det regnes med densitet for stål lik 7,85 kg/dm3. Enhet: tonn
Omfatter utskifting av nagler og tiltrekking/utskifting av skruer og muttere med skiver i friksjons- og avskjæringsforbindelser.
Kun én nagle/skrue i forbindelser mellom bærende elementer demonteres av gangen, og ny installeres og forspennes før neste nagle/skrue løsnes.
I avskjæringsforbindelser kan uskadde skruer trekkes til. Defekte eller skadde skruer erstattes med nye.
I friksjonsforbindelser skal det benyttes nye friksjonsskruer med tilhørende muttere med skiver. Dette gjelder også for løse skruer.
Før installasjon av nye friksjonsskruer skal anleggsflatene for mellomleggsskiver være plane og vinkelrette på skruehull. All maling og overflatekorrosjon fjernes i anleggsflaten og innvendig i skruehull.
Nagler skiftes ut med friksjonsskruer med tilhørende muttere med skiver. Ved utskifting av nagler fjernes de gamle naglene ved utboring uten at naglehull utvides, og ny skrue tilpasses naglehullet. Det vises for øvrig til prosess 85.13, 85.25 og den spesielle beskrivelsen.
Mengden måles som antall utskiftede skruer/nagler. Enhet: stk
Omfatter arbeider og utstyr ved vedlikehold av trådbrudd i bærekabler på hengebruer og demontering i forbindelse med utskifting av skråstag og hengestenger med festeelementer. Midlertidige tiltak for å sikre konstruksjonen under utskiftingen av skråstag og hengestenger inngår i prosessen og skal være som angitt i den spesielle beskrivelsen.
Deponering av demonterte deler til godkjent mottak, inklusiv deponeringsavgifter, inngår i prosessen.
Kostnader vedrørende levering, bearbeiding, overflatebehandling, transport og montering av nye skråstag og hengestenger inngår i prosess 85.
Mengden måles som antall løpemeter kabler. Enhet: m
Omfatter arbeider, materialer og utstyr i forbindelse med reparasjon av trådbrudd i bærekabler på hengebruer.
Ved reparasjon av trådbrudd skal kabelen rengjøres og bruddet tettes/forsegles med en sinkpasta med minimum 85 % sinkinnhold.
Mengden måles som antall trådbrudd. Enhet: stk
Omfatter vedlikehold og utskifting av korrosjonsbeskyttende system eller belegg på stål. All blåsesand, malingrester og annet avfall skal samles opp leveres til godkjent mottak. Oppsamling, deponering og deponeringsavgifter er inkludert i prosessen.
I det følgende er korrosjonsbeskyttende system beskrevet for vedlikehold og utskifting av eksisterende korrosjonsbeskyttelse.
Valg av korrosjonsbeskyttende system
Vedlikehold av duplekssystem
Ved vedlikehold av duplekssystem bestående av et katodisk beskyttende metallbelegg pluss maling, benyttes Vedlikeholdssystem 0 eller 1. Det legges fullt system på forbehandlet bart stål og epoksy mastik og polyuretan ved fornying av dekkstrøk. Skader med mindre rengjort areal enn 50x50 mm påføres sinkrik primer som beskrevet for Vedlikeholdssystem 2 og epoksy polyamid tie-coat sealer. Deretter påføres samme malingssystem som på konstruksjonen for øvrig.
Vedlikehold av malingssystem
Ved vedlikehold av korrosjonsbeskyttende belegg som ikke er bygd opp som duplekssystem benyttes Vedlikeholdssystem 0, 1 eller 2 avhengig av hvilket system konstruksjonen har. Det legges fullt system på forbehandlet bart stål og epoksy mastik og polyuretan ved fornying av dekkstrøk.
Ved full utskifting av eksisterende korrosjonsbeskyttelse, skal det vurderes om det skal benyttes duplekssystem eller bare nytt malingssystem i form av Vedlikeholdssystem 0, 1 eller 2.
Vedlikehold av varmforsinking
Ved mindre skader på varmforsinking benyttes Vedlikeholdssystem 3. Ved større skader skal korrosjonsbeskyttende system vurderes spesielt og være som angitt i den spesielle beskrivelsen. Ved maling på varmforsinkede overflater er det spesielt viktig å sikre heft.
Krav til korrosjonsbeskyttende system
Med unntak av Vedlikeholdssystem 3 skal hvert strøk ha forskjellig farge. Fargekode på siste strøk er angitt i den spesielle beskrivelsen.
For Vedlikeholdssystem 0 og 1 skal de ulike malingsprodukter og tilsetninger, tynnere etc. være fra samme leverandør.
For Vedlikeholdssystem 2 skal epoksy polyamid tie-coat sealer, øvrige malingsprodukter og tilsetninger, tynnere etc., som anvendes på sinkrik primer, være fra samme leverandør.
Valgt leverandør og malingssystem forelegges byggherren. Leverandøren skal levere tekniske datablad som inneholder
- krav til forbehandling
- volum % fast stoff
- vekt % sink i tørrfilm (sinkrik epoksy primer)
- våtfilmtykkelse/tørrfilmtykkelse (maksimum/minimum spesifisert)
- overmalingsintervall ved 5, 10 og 23 °C (maksimum, minimum)
- anbefalt tynner (mengde og type)
- teoretisk dekkevne
- anbefaling/krav vedrørende påføring
Testmetoder for prekvalifisering er gitt i tabell 88.37-1.
Akseptkriterier angitt i ISO 20340 gjelder.
I tillegg gjelder:
Adhesjon over 5 MPa før test og mindre enn 50 % reduksjon etter test (NS-EN ISO 4624)
Kritting: Rating 2 eller mindre (NS-EN ISO 4628-6)
I tillegg til prekvalifisering kreves dokumentert betydelig erfaring med beleggsystemet med hensyn til korrosjonsbeskyttende effekt, generell nedbrytning og overmalbarhet ved gjentatt vedlikehold.
Malingsprodukter og løsemidler skal være lagret i den originale emballasjen og være merket med leverandørens retningslinjer. Produksjonsnummer og holdbarhetsdato skal vises på alle beholdere.
Forbehandling
Systemene skal forbehandles ved
Krav til overflatene er
Vedlikehold av korrosjonsbeskyttelse bestående av rene malingssystemer skal utføres med et av følgende systemer:
Vedlikeholdssystem 0: NORSOK M-501, System no.1
Beleggsystemet skal være i henhold til NORSOK M-501 med sinkrik epoksy primer:
Total beleggtykkelse: Minimum 280 µm.
Det stilles følgende generelle krav til Vedlikeholdssystem 0:
1. Beleggsystem skal prekvalifiseres i henhold til ISO 20340 Procedure A og være kvalifisert i henhold til NORSOK M-501 "System no. 1".
2. Beleggsystemet skal ha en sinkrik epoksy primer.
3. Det skal dokumenteres at sinkrik epoksy primer evner å gi katodisk beskyttelse av underlaget over tid.
Testmetoder for prekvalifisering (Vedlikeholdssystem 0) skal gjøres i henhold til krav i tabell 88.37-1.
Vedlikeholdssystem 1: Sinkrik epoksy primer (minst 90 vektprosent sink i den tørre filmen) pluss epoksy/polyuretan
Beleggsystem
1. 40-75 µm sinkrik epoksy primer
2. minimum 125 µm epoksy mastik
3. 60-100 µm polyuretan eller polyuretan-akryl
Total beleggtykkelse: Minimum 225 µm
Oppgitte tykkelser er tørrfilmtykkelser.
Det stilles følgende generelle krav til Vedlikeholdssystem 1:
1. Beleggsystem skal prekvalifiseres i henhold til ISO 20340 Procedure A og være kvalifisert i henhold til NORSOK M-501 "System no. 1".
2. Sinkrik epoksy primer skal minst ha 90 vektprosent sink i den tørre filmen.
3. Det skal dokumenteres at sinkrik epoksy primer evner å gi katodisk beskyttelse av underlaget over tid.
Testmetoder for prekvalifisering (Vedlikeholdssystem 1) skal gjøres i henhold til krav i tabell 88.37-1.
Vedlikeholdssystem 2: Sinkrik primer (minst 95 vektprosent sink i den tørre filmen) pluss epoksy/polyuretan
Beleggsystem
1. 50-60 µm sinkrik primer
2. 25-30 µm epoksy tie-coat sealer
3. minimum 125 µm epoksy mastik
4. 60-100 µm polyuretan eller polyuretan-akryl
Total beleggtykkelse: Minimum 260 µm
Oppgitte tykkelser er tørrfilmtykkelser.
Det stilles følgende generelle krav til Vedlikeholdssystem 2:
1. Sinkrik primer skal minst ha 95 vektprosent sink i den tørre filmen.
2. Epoksy tie-coat sealer skal tilfredsstille krav i prosess 85.3.
3. Epoksy mastik og polyuretan eller polyuretan-akryl skal tilfredsstille krav som er gitt i tabell 88.37-1.
Vedlikeholdssystem 3: Sinkrik primer (minst 95 vektprosent sink i den tørre filmen)
Beleggsystem
1. 50-60 µm sinkrik primer
2. 50-60 µm sinkrik primer
3. 50-60 µm sinkrik primer
Total beleggtykkelse: Minimum 150 µm
Oppgitte tykkelser er tørrfilmtykkelser.
Det stilles følgende krav til Vedlikeholdssystem 3:
1. Sinkrik primer skal minst ha 95 vektprosent sink i den tørre filmen.
Entreprenøren skal utarbeide detaljerte prosedyrer for påføring av belegget. Prosedyren forelegges leverandøren for godkjenning og byggherren for uttalelse.
Forbehandling
På overflater som skal behandles, fjernes løs maling og korrosjonsprodukter. Deretter foretas avfetting med alkalisk vaskemiddel og spyling med rent ferskvann slik at forurensninger (olje, fett, salter, vaskemiddel etc.) fjernes.
På hengestenger og kabler skal spinnemiddel fjernes fullstendig fra overflaten.
Ved delvis utskifting av beleggsystem og full fornying av dekkstrøk kan nedbrutt maling fjernes med forsiktig høytrykksspyling eller lett sandblåsing dersom underliggende strøk lar seg frilegge uten at de skades ved behandlingen.
Typer forbehandling av gjenværende korrosjonsbeskyttende belegg som skal overmales, gjøres med forsiktighet for å unngå skader. Overganger mellom bart stål og intakt korrosjonsbeskyttelse skal være gradvis og bygges opp som beskrevet i prosess 85.3 under montasjeskjøter.
Framgangsmåte for rengjøring skal avklares ved prosedyreprøver. Dersom saltinnhold på ståloverflaten etter blåserensing er for høyt, skal det vaskes på nytt og blåserensing foretas på nytt inntil beskrevet renhet er oppnådd.
Påføring
Blåserensing, metallbelegning og maling skal foregå ved temperaturer over 5 °C. Relativ fuktighet skal være lavere enn 70 % for blåserensing og metallisering og lavere enn 80 % ved maling. Stålets temperatur skal ligge minst 3 °C over duggpunktet ved påføring av metallbelegg og primer, og minst 2 °C over ved de påfølgende malingsstrøk.
Sinkrik primer skal påføres kun på bart, blåserenset stål. Hvis nødvendig benyttes maskering for å forhindre overmaling av eksisterende belegg med sinkrik primer. Flater påføres deretter beskrevet system.
Det skal utføres stripecoating av kanter, hjørner, vinkler, nagle- og skruehoder etc., før sprøytemaling for hvert respektive strøk.
Stripecoating skal ha like lang tørketid som for sprøytemaling.
For trange spalter hvor det er vanskelig å komme til, skal det utarbeides spesielle arbeidsprosedyrer.
For øvrig som prosess 85.3 og den spesielle beskrivelsen.
Tykkelser på maling skal kontrolleres for hvert strøk og for det totale maling/beleggsystemet.
Hvert strøk maling kontrolleres visuelt for helligdager, mekaniske skader, nålestikk etc. underveis.
Krav til kontrollen og kontrollomfang skal være i henhold til prosess 85.3, beskrevne prosedyreprøver i prosess 88.371 og den spesielle beskrivelsen.
Mengden måles som summen av behandlet areal av ståldelenes overflate. Overflaten beregnes uten fradrag for hull og uten tillegg for skruer, fôrplater og lignende. På bærekabler og hengestenger beregnes overflaten for teoretisk diameter uten tillegg for spor mellom enkelttråder. Enhet: m2
Prosessen omfatter kvalifisering av arbeidsprosedyrer før arbeidene starter.
Prosedyreprøvene foretas på prøveplater med størrelse minimum 0,5 m2 eller, etter avtale med byggherren, på konstruksjonen. Prosedyreprøve for å avklare behov for ekstra vasking og blåserensing for å fjerne salt, utføres på konstruksjonen. Dersom flere systemer og påføringsmetoder skal brukes, foretas minst en prøve med hvert system og påføringsmetode.
Arbeidsprosedyrer skal utføres på stedet. Det skal foretas minst en prøve for hvert system og påføringsmetode før malingsarbeidene starter, deretter en per måned i løpet av entreprisen. Videre utføres prosedyreprøver ved avvik og dersom klimaforhold eller lignende forandres vesentlig.
Typiske arbeider som krever prosedyreprøver
- rengjøring/blåserensing
- full utskifting av korrosjonsbeskyttelse, sprøytemaling
- full utskifting av korrosjonsbeskyttelse, påføring med pensel eller malerhanske i trange spalter eller på flater som ikke kan sprøytes
- overganger mellom full utskifting og vedlikehold av eksisterende korrosjonsbeskyttelse
Entreprenøren skal til enhver tid ha resultatene tilgjengelig for byggherren.
Det skal føres journal og kontroller utføres som beskrevet i prosess 85.3:
- 100 % visuell kontroll etter hver arbeidsoperasjon. Det kontrolleres spesielt at det ikke oppstår nålestikk i malingsstrøk. Gjelder spesielt for sealer på termisk sprøytet sink.
- Renhet i henhold til ISO 8501-1.
- Renhet i henhold til NS-EN ISO 8502-3, tape test. En kontroll per prøve
- Renhet i henhold til NS-EN ISO 8502-6 (Bresle-metoden) En kontroll per prøve.
- Ruhet i henhold til NS-EN ISO 8503-1. En kontroll per prøve.
- Heft i henhold til NS-EN ISO 4624 Pull-off test. En kontroll per prøve.
- Tørrfilmtykkelse. Tre målinger per prøve.
Mengden måles som antall prosedyreprøver. Enhet: stk
Omfatter rengjøring av ståloverflaten for å fjerne olje, fett, salter etc. samt spyling med rent ferskvann før påføring av malingssystem.
Ståloverflaten avfettes/vaskes med et alkalisk vaskemiddel og spyles med rent vann slik at forurensinger fjernes.
Dersom overflaten er sterkt forurenset av sveiserøyk, kjemikalier, tungtløselige fettstoffer etc., skal entreprenøren utarbeide spesielle prosedyrer for rengjøring. Disse forelegges byggherren for uttalelse.
Omfatter fjerning av nedbrutt maling med forsiktig høytrykksspyling eller lett blåserensing.
Trykk, vannmengde og avstand mellom dyse og objekt skal optimaliseres for å gi best mulig resultat. Høytrykksspyling utføres på en slik måte at maling med dårlig heft fjernes og intakt maling blir sittende igjen, samtidig som minst mulig vann presses inn i hulrom og spalter.
Omfatter sliping med sandpapir eller sliperondell på intakt eksisterende maling eller varmforsinking.
Sliping skal være tilstrekkelig til at heftkrav tilfredsstilles og samtidig så skånsom at eksisterende belegg bevares best mulig.
Omfatter fjerning av korrosjonsbeskyttende belegg og rensing av ståloverflaten ved hjelp av blåsrensing. Lokal sliping av eksisterende belegg for å unngå skarpe overganger mot bart, rengjort stål eller frilagt underliggende lag med korrosjonsbeskyttende belegg inngår i prosessen.
Metalliske blåsemidler skal ha egenskaper i henhold til NS-EN ISO 11124. Ikke-metalliske blåsemidler skal oppfylle kravene i NS-EN ISO 11126. Blåsemiddel skal velges slik at spesifisert ruhet og renhet oppnås.
Blåserensing utføres med trykkluft eller slynge. Ved bruk av slynge, må ekstra blåserensing med skarpkantet grit påregnes for å tilfredsstille ruhetskravet. Trykkluften skal være tørr og oljefri. Fettete eller oljeimpregnerte gjenstander skal avfettes/vaskes før de blåses. Kloridmengde skal være maksimalt 20 mg/m2 i henhold til NS-EN ISO 8502-6.
Dersom saltnivå etter første gangs avfetting, vask og blåserensing er for høyt, skal arbeidsoperasjonene gjentas inntil renhetskrav er tilfredsstilt.
Stålmaterialene skal blåserenses under slike forhold at kondens ikke oppstår. Rensede flater skal ikke berøres med bare fingre, eller utsettes for regn, fuktig saltholdig luft, oljedrypp eller annen form for forurensing.
Etter blåsingen skal løse rester av blåsemiddelet suges bort fra ståloverflaten.
Blåserensede flater skal snarest mulig påføres første lag av det valgte korrosjonsbeskyttende belegg. Ved tegn til synlig rustdannelse på flater som er rengjort kreves omblåsing.
Overflateruhet kontrolleres i henhold til NS-EN ISO 8503-1. Rengjøringsgrad av sveis, kanter og andre områder med overflatedefekter kontrolleres i henhold til NS-EN ISO 8501-3. Renhet med hensyn til støv kontrolleres med tapetest i henhold til NS-EN ISO 8502-3. Saltmengde kontrolleres i henhold til NS-EN ISO 8502-6.
Omfatter blåserensing til Sa 2,5 og sliping av overganger.
Omfatter blåserensing til Sa 3 og sliping av overganger.
Omfatter varmsprøyting (termisk sprøyting) med sink og varmforsinking.
Omfatter varmsprøyting (termisk sprøyting) med sink.
Ståldelene skal sprøyteforsinkes innen 4 timer etter blåserensingen.
Varmsprøyting skal foretas i henhold til NS-EN ISO 2063, og belegget skal tilfredsstille kravene i denne standard. Minimumstykkelse skal være 100 µm.
Før videre behandling skal byggherren varsles for uavhengig kontroll av beleggtykkelse og heft.
Omfatter metallisering basert på varmforsinking. Med varmforsinking forstås sinkbelegging ved neddypping i flytende sink.
Som prosess 85.342.
Omfatter påføring av maling/organiske belegg.
Som prosess 85.35.
Omfatter påføring av sealer/tie-coat på sinkrik primer i Vedlikeholdssystem 2 og termisk sprøytet sink for å beskytte og porefylle underlaget før påføring av epoksy mastik og polyuretan.
Tørrstoffinnhold i sealeren skal være maksimalt 40 %.
Som prosess 85.351.
Omfatter påføring av epoksy mastik.
Omfatter påføring av polyuretan eller polyuretan-akryl.
Omfatter vedlikehold og utskifting av konstruksjonselementer i aluminium.
Omfatter vedlikehold og utskifting av belegg på aluminium. Deponering av blåsesand, malingrester og annet avfall til godkjent mottak inklusiv deponeringsavgifter er inkludert i prosessen.
Det vises til NS-EN 1090-3 for materialer og utførelse.
Mengden måles som summen av behandlet areal av aluminiumsdelenes overflate. Overflaten beregnes uten fradrag for hull og uten tillegg for skruer, fôrplater og lignende. Enhet: m2
Omfatter vedlikehold av tre og stein.
Som prosess 86.1 og 86.2.
Kostnaden angis som rund sum. Enhet: RS
Omfatter vedlikehold av tre med forbindelsesmidler. Oppsamling og deponering av fjernede materialer, kapp etc. inngår i prosessen. Impregnert treverk er spesialavfall og skal leveres til godkjent mottak.
Deponeringsavgifter er inkludert i prosessen.
Vedlikehold av slitelag i tre inngår i prosess 88.56.
Det skal benyttes trykkimpregnerte trematerialer. Type trykkimpregnering og klasse er angitt i den spesielle beskrivelsen.
Ståldeler skal som minimum være varmforsinket i henhold til prosess 85.342 klasse B.
Mengden måles som prosjektert volum trematerialer. Enhet: m3
Omfatter fjerning, demontering i forbindelse med utskifting av konstruksjonsdeler i tre og deponering av trevirke. Oppsamling og deponering av fjernede materialer, kapp etc. inngår i prosessen. Impregnert treverk er spesialavfall og skal leveres til godkjent mottak. Deponeringsavgifter er inkludert i prosessen.
Levering, bearbeiding, beskyttelse, transport og montering av nytt trevirke i forbindelse med utskifting av trevirke inngår i kapittel 86.
Det skal utarbeides en rivnings- eller demonteringsplan som sikrer konstruksjonens bæreevne når trevirke i bærende konstruksjoner skal skiftes ut. Planen forelegges byggherren for uttalelse. Utstyr og arbeid for midlertidig sikring av konstruksjonen under utskifting av konstruksjonsdelen inngår i prosessen.
Omfatter kontroll og etteroppspenning av tverrspente dekker som spesifisert i den spesielle beskrivelsen.
Oppspenning og etterkontroll av spennkraft utføres i henhold til prosess 86.164.
Ved kontroll av spennkraft skal minste tillatt restspennkraft være angitt i den spesielle beskrivelsen.
Ved for lav spennkraft i stag skal det etteroppspennes til den kraft som er angitt i den spesielle beskrivelsen.
Spennkraften skal ikke ha et større avvik fra tilsiktet spennkraft enn ±2,5 %.
Mengden måles som antall kontrollerte og etteroppspente spennenheter. Enhet: stk
Omfatter overflatebehandling og konstruktiv beskyttelse av trekonstruksjoner. Rengjøring, forbehandling og behandling med soppdrepende middel inngår i prosessen.
Overflatebehandling skal være oljebasert om annet ikke er angitt i den spesielle beskrivelsen. Overflatebehandlingssystem skal være kompatibelt med eksisterende system og bygd opp med sjikt og sjikttykkelser tilpasset vedlikeholdet som skal utføres.
Beslag med festemateriell skal være som angitt i prosess 86.151.
Ved overmaling av eksisterende impregnering eller overflatebehandling skal produktene som brukes være forenlige med disse.
Underlaget vaskes/avfettes med alkalisk vaskemiddel og spyles rent med vann slik at sopp, fett, sot og smuss fjernes. Det skal ikke benyttes så høyt trykk at trevirke flises opp. Løs eksisterende maling fjernes med skraping eller sliping og det etableres overganger med sliping inn på eksisterende intakt overflatebehandling. Dersom det det er angitt i den spesielle beskrivelsen påføres soppdreper.
Ved impregnering med treolje, kreosot eller andre typer materialer og beis som trenger inn i treverket, skal påføring skje i minst to omganger og overskudd av impregnering fjernes til slutt.
Ved bruk av filmdannende overflatebehandling grunnes bart trevirke og påføres minst to strøk overflatebehandling.
Konstruktiv beskyttelse utføres som beskrevet i prosess 86.15 og den spesielle beskrivelsen.
Mengden måles som beskyttet flate. Enhet: m2
Omfatter rengjøring og soppfjerning på trevirke.
Mengden måles som rengjort areal. Enhet: m2
Omfatter forbehandling med stålbørsting, sliping og skraping for å fjerne nedbrutt trevirke og eksisterende overflatebehandling med dårlig heft og etablere overganger mot intakt overflatebehandling som ikke skal fjernes.
Mengden måles som forbehandlet areal. Enhet: m2
Omfatter påføring av soppdrepende middel på trevirke.
Mengden måles som behandlet areal. Enhet: m2
Omfatter grunning på bart trevirke.
Mengden måles som behandlet areal. Enhet: m2
Omfatter overflatebehandling med filmdannende belegg på grunnet trevirke og eksisterende overflatebehandling.
Mengden måles som ferdig behandlet areal med beskrevne antall strøk. Enhet: m2
Omfatter overflatebehandling med impregnering på bart og tidligere impregnert trevirke.
Mengden måles som ferdig behandlet areal med beskrevne antall strøk. Enhet: m2
Omfatter overflatebehandling med beis på bart og tidligere impregnert eller beiset trevirke.
Mengden måles som ferdig behandlet areal med beskrevne antall strøk. Enhet: m2
Omfatter vedlikehold, levering og montering og utskifting av konstruktiv beskyttelse av beslag, tresjalusi inklusiv festebraketter av stål.
Mengden måles som beslått areal. Enhet: m2
Som prosess 86.151.
Som prosess 86.151.
Omfatter vedlikehold, levering og montering og utskifting av konstruktiv beskyttelse av tresjalusi inklusiv festebraketter av stål.
Som prosess 86.152.
Som prosess 86.152.
Omfatter vedlikehold av konstruksjoner i murt stein.
Omfatter fuging av konstruksjoner i murt stein.
Det benyttes fugemørtler med kvalitet som angitt i den spesielle beskrivelsen.
I områder hvor gammel fugemørtel har falt ut eller er skadet, erstattes denne med ny.
Mengden måles som løpemeter reparert fuge. Enhet: m
Omfatter injisering av konstruksjoner i murt stein.
Det benyttes injiseringsmaterialer med kvalitet som angitt i den spesielle beskrivelsen.
Det skal ikke injiseres før nødvendig forankring er utført. Ved injiseringsarbeider skal det holdes nøye kontroll med injiseringstrykket slik at det ikke oppstår utglidninger.
Omfatter forankring av konstruksjoner i murt stein.
Det skal benyttes forankringsstag og andre materialer med kvalitet som angitt i den spesielle beskrivelsen.
Til fastholding av utbulinger og utglidninger skal godt forankrede og korrosjonsbeskyttende forankringsstag benyttes. Ståldeler skal som minimum være varmforsinket i henhold til prosess 85.342.
Mengden måles som antall forankringsstag. Enhet: stk
Omfatter muring og utskifting av stein i murte konstruksjoner. Levering av ny stein for supplering og fjerning og deponering av overflødig eksisterende stein inngår i prosessen. Deponering av stein skal skje ved godkjent mottak og deponeringsavgifter inngår i prosessen. Fuging inngår i prosess 88.431. Grunnarbeider inngår i prosess 81.
Mengden måles som murt volum. Enhet: m3
Omfatter vedlikehold og fjerning av fuktisolering og slitelag på brudekker og konstruksjoner i fylling. Vedlikehold og utskifting av asfaltfuger, inklusiv tilslutninger mot denne, og fugeterskler inngår i prosessen.
Full utskifting av fuktisolering/slitelag type C1 og nytt slitelag i betong og tre inngår i prosessen. Ved full utskifting av øvrige typer slitelag benyttes 87-prosesser for legging av ny fuktisolering og slitelag med tilslutninger.
Forbehandling av underlaget inngår også i prosessen.
Dersom det er angitt i den spesielle beskrivelsen inngår telting med tørking, oppvarming samt beskyttelse av benyttede materialer mot skadelige påvirkninger i herdetiden og inntil beskyttende lag blir lagt for utførelse under kontrollerte forhold.
Reparasjon av underlaget før belegningsarbeider inngår i prosess 88.2, 88.3 og 88.4.
Det vises til håndbok N200 Vegbygging for krav til materialer, utførelse, jevnhet og toleranser.
Mengden måles som vekt medgått materiale. Enhet: tonn
Omfatter skjerming/tildekking for fjerning av fuktisolering og slitelag.
Ved trafikk på brua under arbeidene skal det bygges skjerm mot trafikken. Minste lengde på skjerm samt begrensninger på grunn av vindlast på brua er angitt i den spesielle beskrivelsen.
Telting og kondisjonering inngår i prosess 87.11.
Kostnaden angis som rund sum. Enhet: RS
Omfatter sliping, fresing, saging og fjerning av fuktisolering, avrettingslag, bindlag og slitelag av asfalt, betongslitelag, armerte betongslitelag og treslitelag. Oppsamling, deponering og deponeringsavgifter ved levering til godkjent mottak inngår i prosessen.
Demontering og remontering av skinner på rekkverk for å komme inn til føringskant/kantdrager inngår i prosessen. Videre inngår nødvendige tilpasninger og spesielle arbeider ved fjerning mot vannavløp og fugekonstruksjoner og lignende.
Etappevis utførelse på grunn av krav til trafikkavvikling inngår i prosessen.
Freseutstyret skal være tilstrekkelig dimensjonert for denne typen arbeid, og ha stabilitet og justerbarhet som gjør det mulig å oppfylle de angitte jevnhetskrav i overkant uten at underliggende brudekke skades.
Begrensninger til utstyr på grunn av vibrasjoner og bruas bæreevne er angitt i den spesielle beskrivelsen.
Ved fjerning av påstøpte betongslitelag eller belegning helt ned til overkant konstruktiv betong, skal entreprenøren ved valg av utstyr og framgangsmåte ta hensyn til ujevnheter i overkant konstruksjonsbetongen. I tillegg vil armeringsoverdekningen i konstruksjonsbetongen kunne variere mye i forhold til teoretisk armeringsoverdekning.
Ved fresing eller fjerning skal føringskanter eller kantdragere frilegges skånsomt slik at disse ikke skades. Det samme gjelder inn mot rekkverksstolper, vannavløp og fugekonstruksjoner.
Utstyr og bruk av utstyr skal gi en overflate som er egnet for ny belegning eller trafikk og i samsvar med den spesielle beskrivelsen.
Dersom det skal legges ny fuktisolering skal overflaten være slettest mulig og uten dype riller. Etter at arbeidene er avsluttet, skal konstruksjonen rengjøres for løst materiale.
Betongslitelag
På betongslitelag som kun skal rettes opp og ikke beskyttes med fuktisolering eller ny påstøp, tillates kun sliping i henhold til den spesielle beskrivelsen. Krav til jevnhet etter sliping er angitt i den spesielle beskrivelsen.
Overdekningen skal registreres før og etter sliping eller fresing. Det skal gjennomføres kontroll med hvor mye betong som freses bort, enten ved måling av overdekning eller ved nivellement.
Maksimal fresedybde i hver overfart skal ikke overstige 10 mm.
Minimum overdekning etter sliping/fresing av monolittiske betongslitelag settes til 10 mm over konstruksjonsbetongen. Entreprenøren skal benytte den kombinasjon av utstyr og metoder som gjør dette mulig uten at konstruksjonsbetongen skades på noen måte.
Asfaltslitelag
Ved fjerning av asfaltbelegning må det påregnes bruk av spesielt tilpasset lett freseutstyr og manuelt arbeid for å frilegge overkant av konstruksjonsbetong.
Ved fresing av asfalt på bruer med ståldekke skal det brukes fres som har måleutstyr som kontinuerlig måler avstanden til ståldekket og kontinuerlig regulerer fresedybden i forhold til denne avstanden. Avstanden skal måles kontinuerlig i minimum 2 punkter i tverrsnittet. Dette for å sikre at man freser i riktig dybde.
Den ferdige behandlede flaten skal ikke ha overflateavvik større enn angitt i den spesielle beskrivelsen.
Mengden måles som vekt av slipt/frest/fjernet masse. Enhet: tonn
Omfatter sliping av betongslitelag til angitt nivå som angitt i den spesielle beskrivelsen.
Mengden måles som slipt areal. Enhet: m2
Omfatter fresing og fjerning av betongslitelag i omfang og dybder som angitt i den spesielle beskrivelsen.
Omfatter fresing av betongslitelag i omfang og dybder som angitt i den spesielle beskrivelsen.
Omfatter fresing av påstøpt betongslitelag i omfang og dybder som angitt i den spesielle beskrivelsen.
Omfatter fjerning av påstøpt betongslitelag ned til konstruktiv betong.
Omfatter fresing eller fjerning av fuktisolering, avrettingslag, bindlag og slitelag av asfalt.
Omfatter fresing av asfalt på brudekke i betong før reasfaltering. Omfang og dybder som angitt i den spesielle beskrivelsen.
Omfatter fresing av asfalt på brudekke i stål før reasfaltering. Omfang og dybder som angitt i den spesielle beskrivelsen.
Omfatter fresing av asfalt på brudekke i tre før reasfaltering. Omfang og dybder som angitt i den spesielle beskrivelsen.
Omfatter fresing av asfalt til angitt nivå på brudekke i aluminium, steinhvelvbruer, konstruksjoner i fylling etc., før reasfaltering.
Omfatter fjerning av fuktisolering, avrettingslag, bindlag og slitelag ned til overkant brudekke i betong ved fuktisolering eller full utskifting av belegning.
Omfatter fjerning av fuktisolering, avrettingslag, bindlag og slitelag ned til overkant brudekke i stål ved fuktisolering eller full utskifting av belegning.
Omfatter fjerning av fuktisolering, avrettingslag, bindlag og slitelag ned til overkant brudekke i tre ved fuktisolering eller full utskifting av belegning.
Omfatter fjerning av asfalt til angitt nivå på brudekke i aluminium, steinhvelvbruer, konstruksjoner i fylling etc., før reasfaltering.
Omfatter saging av spor i lengderetning bru ved fjerning av betongslitelag og belegning i etapper på grunn av krav til trafikkavvikling.
Dybde sagsnitt skal innstilles slik at det ikke sages i konstruksjonsbetong og bærende armering.
Ved saging skal det kontrolleres fortløpende at dybde på sagsnitt ikke fører til skade på konstruksjonsbetong og bærende armering.
Mengden måles som lengde saget snitt. Enhet: m
Omfatter vedlikehold og utskifting av fuktisolering på eksisterende bruer. Prosessen inkluderer forbehandling med sandblåsing eller tilsvarende metode og rengjøring av underlaget før påføring, uttørking og oppvarming.
Dersom det har vært kjørt direkte på overkant brudekke over tid, skal olje, fett og annen forurensing som kan gi redusert heft fjernes med syrevasking eller lignende metode. Dette gjøres før forbehandling av underlaget. Rengjøring utføres i henhold til prosess 84.62 og 84.63 for betong, prosess 85.37 for stål, prosess 86.123 for tre og den spesielle beskrivelsen.
Forbehandling av underlaget skal ikke gjøres før betongreparasjoner er utført og har nådd tilstrekkelig styrke. Ved forbehandling av reparerte flater skal voksbasert membranherder eller andre typer membranherder som kan gi redusert heft mellom fuktisolering og betongdekket fjernes. Reparasjon av flater prises i prosess 88.22.
Mengden måles som utført areal fuktisolering. Areal mindre enn 1 m2 regnes som 1 m2. Enhet: m2
Omfatter vedlikehold og utskifting av kombinert fuktisolering/slitelag type C1 med C60BP2 kleber og Topeka 4S avstrødd med asfaltert finpukk.
Prosessen inkluderer forbehandling med sandblåsing eller tilsvarende metode og rengjøring av underlaget før påføring, uttørking og ved behov oppvarming.
Massetemperatur skal være 180-190 °C, men aldri overskride 200 °C for å unngå å skade bindemiddelets egenskaper.
Maksimal tykkelse på kombinert fuktisolering/slitelag type C1 er angitt i den spesielle beskrivelsen.
Dekke- og lufttemperatur skal være over +10 °C ved utførelsen.
På bruer med betongdekke
Kleber skal påføres mekanisk forbehandlet og rengjort flate i mengde 0,3-0,5 kg/m2. Kleber avstrøs umiddelbart med finsand 0,5/2 mm i mengde 1-2 kg/m2. Hvis betongen synes åpen/porøs påføres et lag til med C60BP2, mengde 0,3-0,4 kg/m2 som avstrøs umiddelbart med finsand av tilsvarende type/mengde.
Helligdager og/eller dammer skal ikke forekomme.
Etter at overflaten er tørr (3-24 timer) fjernes overskudd av sand med trykkluft.
På bruer med ståldekke
På ståldekke reduseres mengde C60BP2 kleber til 0,1- 0,15 kg/m2. For øvrig som for betongdekke.
På bruer som tåler maksimalt 50 kg/m2 slitelag
På ferdig brutt, tørt og rengjort dekke maskinlegges fuktisolering/slitelag av Topeka 4S i tykkelse 15-20 mm. Etter nedkjøling av brudekket avstrøs det med asfaltert finpukk 4/8 eller 8/11 mm, mengde 3-5 kg/m2. Bindemiddelinnhold i Topeka 4S skal være 11,5-12 %.
På bruer som tåler maksimalt 75 kg/m2 slitelag
På ferdig brutt, tørt og rengjort dekke maskinlegges fuktisolering/slitelag av Top8/Top11 eller Sta8/Sta11 med modifisert bindemiddel i tykkelse 20-30 mm. Etter nedkjøling av brudekket avstrøs det med asfaltert finpukk 4/8 eller 8/11 mm, mengde 3-5 kg/m2. Tykkelse på utlagt masse skal være minst 2,5 ganger øvre siktstørrelse i asfaltert finpukk.
Omfatter skjøt mellom ny og eksisterende fuktisolering.
Det skal benyttes samme type fuktisolering som den det skal skjøtes mot.
Fuktisolering skjøtes med overlapp over eksisterende fuktisolering.
Mengden måles som utført skjøtet areal fuktisolering. Areal mindre enn 1 m2 regnes som 1 m2. Enhet: m2
Omfatter spesielle arbeider i forbindelse med vedlikehold og utskifting av fuktisolering og slitelag som tilslutninger til asfaltfuger, skjøt av fuktisolering, utkiling av hjulspor, asfaltfuger og fugeterskler. Øvrige tilslutninger og avslutninger av fuktisolering og slitelag, samt rissanvisende fuger inngår i prosess 87.1.
Kostnaden angis som rund sum. Enhet: RS
Omfatter tilslutning ved asfaltfuge.
Betongflater som skal ligge mot stålplate over fugespalte ved oppbygging av asfaltfuge avrettes hvis nødvendig med egnet sementbasert materiale for å gi godt anlegg. Stålplate prøvemonteres for å kontrollere at den ligger an mot underlaget og at utformingen er tilpasset geometri i overkant brudekke, oppføring i føringskant eller kantdrager.
Prefabrikkert fuktisolering føres kun fram til fugespalten. Øvrige fuktisoleringer føres helt fram og så langt ned i fugespalten som det lar seg gjøre.
Fugespalten tettes med bunnfyllingsmateriale i skumplast, hampetau eller lignende og dekkes med egnet midlertidig forskaling slik at masser ikke trenger ned i fugespalten. Eksakt lokalisering av fugespalten merkes opp.
Det legges et heftbrytende sjikt mot underlaget i hele asfaltfugens bredde. Sjiktet kan for eksempel bestå av en tynn stålplate på et sandsjikt mot fuktisoleringen og hensikten er å legge til rette for at slitelag kan fjernes etter saging uten at fuktisoleringen skades. Lokalisering av sagsnitt i overgang mellom asfaltfuge og slitelag merkes opp. Bredde på asfaltfuge er angitt i den spesielle beskrivelsen i prosess 88.542.
Isoleringslag og asfalt legges kontinuerlig over fugen og komprimeres.
Mengden måles som lengde avslutning/tilslutning. Enhet: m
Omfatter vedlikehold og utskifting av asfaltfuge. Avslutning med oppføring eller gjennomføring i føringskant og/eller kantdrager inngår i prosessen.
Ved utskifting av asfaltfuge skal fjerning og deponering av eksisterende fugekonstruksjon inngå i prosessen. Deponering skal skje ved godkjent mottak og deponeringsavgifter inngår i prosessen. Oppmåling av fugekonstruksjonen før bestilling av nytt fugestål er inkludert i prosessen.
Betongreparasjoner inngår i prosess 88.22.
Dimensjon og utforming på stålplate over fugespalte samt tykkelse og bredde på asfaltfuge er angitt i den spesielle beskrivelsen. Dimensjonerende bevegelser som asfaltfugen skal ta opp, samt minimum og maksimum temperatur på brustedet er angitt i den spesielle beskrivelsen.
For asfaltfuger skal følgende materialer benyttes:
- Steinmateriale skal være vasket og tørket i sorteringene 8/11 mm og 11/16 mm og tilfredsstille krav til flisighetsindeks, Los Angeles-verdi og mølleverdi som for slitedekke for ÅDT>5000.
- Bindemiddel skal være av type polymermodifisert bitumen (75/130-80) og tilfredsstille krav gitt i håndbok N200 Vegbygging.
- Stålplate over fugespalte skal leveres i stålsort S235JRG2 eller bedre og varmforsinkes i klasse B i henhold til prosess 85.342.
Leverandøren skal proporsjonere fugen slik at mengde bindemiddel tilpasses kornfordeling og gir fullstendig utfylling av hulrom mellom tilslagskorn. Videre skal asfaltfugen ha tilstrekkelig seighet til å kunne ta opp dimensjonerende bevegelse innenfor angitt temperaturvariasjon på brustedet uten at asfaltfugen sprekker opp eller blir for myk.
Resept og produktdatablad samt kornfordelingskurve og dokumentasjon av tilslaget skal legges fram for byggherren for kommentarer før arbeider utføres.
Kontrollmåling av fugekonstruksjonen omfatter følgende målinger
- fugespaltens bredde
- temperatur ved måletidspunktet
- oppmåling for produksjon av nytt fugestål med mål for fugelengder med riktig tverrfall/takfall, knekk for kantdragere, føringskanter og fortau
Innmålinger forelegges byggherren minimum 15 arbeidsdager før bestilling av fugestål, slik at tegninger for utforming av fugestålet kan utarbeides.
Geometri på asfaltfuge skal tilpasses tykkelse på tilstøtende belegning, bredde på fugespalten og fugebevegelsen. Hvis fugeutskiftingen må gjennomføres i etapper grunnet trafikkavvikling skal stålplaten leveres i deler som tilsvarer arbeidsfeltet som er tilgjengelig. Delene sveises sammen på stedet slik at fugestålet er sammenhengende i hele fugas lengde.
Tykkelse og bredde på stålplaten over fugespalten skal ha følgende dimensjoner
Fugespalter større enn 110 mm skal ikke utføres som asfaltfuger.
Leverandør skal produsere fugen med utgangspunkt i tegningsgrunnlag og oppgitt dimensjonerende bevegelse og bevegelsesmønster.
Sentrisk i stålplatens underkant skal det påsveises flattstål t=10 mm, B=100 mm, H=200 mm med senteravstand 500 mm i hele stålplatens lengde for sentrering og fastholding i fugespalte. Dersom asfaltfuge skal føres opp på skrå for avslutning i føringskant/kantdrager skal stålplaten knekkes for oppføring med utforming som tilpasses utsparing sidekant. Videre skal stålplate tilpasses takfall i overkant brudekke.
For avgrensning av fuga skal det sages vertikalt snitt i tilstøtende slitelag ned mot overkant fuktisolering, men ikke så dypt at fuktisolering skades. Slitelag, heftbrytende middel og løst materiale fjernes og alle flater tørres godt ved hjelp av varmluftslange.
Spor for oppføring/gjennomføring av asfaltfuge i føringskanter og kantdragere avgrenses med sagsnitt og mellomliggende betong fjernes. Bunn i spor meisles plant og forbehandles med sandblåsing.
Øvrig utforming av oppføring eller gjennomføring i føringskant og/eller kantdrager er angitt i den spesielle beskrivelsen.
Det kontrolleres at bunnfyllingsmateriale ligger på plass og tetter fugespalten slik at masser ikke kan trenge ned i spalten.
Det skal gjøres en prøvemontasje av stålplaten. Den skal ligge helt plant an mot underlaget i full bredde og lengde for å unngå at platen senere kommer opp i slitelaget. Dersom det registreres manglende anlegg skal sprang og ujevnheter rettes av med egnet mørtel før videre arbeid.
Fugesengen skal rengjøres med blåserensing for å sikre god heft til bindemiddelet.
Oppvarmet bindemiddel (maksimalt 190 °C) påføres ved bruk av stålsparkel eller lignende i et jevnt tykt sjikt på samtlige flater. Det er spesielt viktig at vertikale og skrå flater blir behandlet for å sikre heft/tetting. Stålplaten legges så sentrert over fugespalten med påsveisede flattstål ned i spalten. Nytt, varmt bindemiddel påføres og fordeles over flaten.
Tilslaget varmes opp til 150 °C og blandes med bindemiddel i tvangsblander. Under blanding tilføres nødvendig varme for å holde temperaturen oppe slik at god kvalitet på blanding og utlegging sikres. Utlegging gjøres med kontinuerlig bearbeiding. Fugen bygges opp til omtrent 10 mm under overflaten av tilstøtende belegning. Asfaltfugen gis så tid for avkjøling (temperatursvinn).
Nytt tilslag tørkes/varmes i blandemaskinen til ca. 150 °C. Det tilsettes varmt bindemiddel og noe finsand til en har en fet blanding. Materialet transporteres til og fordeles i fugen slik at en får en liten overhøyde (omtrent 5 mm). Til slutt jevnes overflaten og asfaltfugen vibreres med platevibrator for å få god utstøping og heft i tilslutninger.
Det hele avsluttes med en ekstra forsegling av fugen og 10-15 cm inn på tilstøtende belegning med oppvarmet bitumen og påfølgende avstrøing med sand i tilpasset mengde for å hindre uønsket klebing/ lugging.
Ferdig asfaltfuge skal flukte med tilstøtende slitelag.
Det kontrolleres at overkant asfaltfuge flukter med overkant tilstøtende slitelag.
Det kontrolleres med rettholt at jevnhetsklasse for belegningsarbeidene er tilfredsstilt for fuge og tilstøtende slitelag.
Fugens vanntetthet kontrolleres med vann eller etter større mengder nedbør.
Mengden måles som prosjektert volum. Enhet: dm3
Omfatter vedlikehold og utskifting av fugeterskler. Inkluderer også utkiling av hjulspor i eksisterende slitelag.
Som prosess 87.17.
Ved utkiling skal det benyttes Topeka 4S, Ab 8 eller tilsvarende materiale. Kvalitet på masse og steinmateriale skal tilpasses aktuell ÅDT i henhold til håndbok N200 Vegbygging. Topeka 4S skal avstrøs med asfaltert finpukk 4/8 eller 8/11 mm.
Bredde på hver terskel skal være 600 mm. Tykkelse på fugeterskelen skal være slik at overkant fugeterskel ligger 5 mm høyere enn fugekonstruksjonen og flukter med overkant tilstøtende veg.
Det sages et vertikalt snitt i tilstøtende slitelag ned mot overkant fuktisolering, men ikke så dypt at fuktisoleringen skades. Dybden i sagsnittet er 50 mm. Slitelag, heftbrytende middel og løst materiale fjernes og på tørt underlag påføres kleber i henhold til prosess 87.134.
Fugeterskelen legges på ferdig brutt, klebet og rengjort flate og komprimeres godt med vibroplate i overkant.
Fugeterskler av Topeka og støpeasfalt avstrøs med asfaltert finpukk. Klebrig flate i overkant fugeterskel avstrøs med finsand.
Ved utkiling skal underlaget rengjøres og tørkes for å oppnå god heft. Kleber skal benyttes. For at overflate ikke skal være klebrig, avstrøs denne med finpukk 8/11 mm etter ferdig legging. Løst materiale fjernes.
Utkilingen utformes slik at krav til jevnhet i henhold til den spesielle beskrivelsen tilfredsstilles og med et fall ned til hjulsporet på 2 mm/m utkiling.
Nivåforskjell mellom fugekonstruksjon og fugeterskel: 5 ± 2 mm.
Det kontrolleres at overkant fugeterskel ligger 5 mm over overkant fugekonstruksjon og flukter med overkant tilstøtende slitelag.
Mengden måles som prosjektert volum. Enhet: dm3
Omfatter vedlikehold og utskifting av betongslitelag, inkludert mekanisk bearbeiding av underlaget før utstøping, liming og annen nødvendig forbehandling som for eksempel forvanning, inkludert avretting, etterbehandling og herdetiltak i forbindelse med støpearbeider.
Mindre vedlikehold som mekanisk reparasjon av lokale skader og injisering av riss/sprekker i betongslitelag inngår i prosess 88.22 med underliggende prosesser.
Maksimal tillatte vekt på utstyr er angitt i den spesielle beskrivelsen.
For mekanisk bearbeiding av eksisterende underlag vises det til prosess 88.521 og 88.522. For liming vises det til prosess 84.81 og 84.82. For avretting og bearbeiding av betongslitelag vises det til prosess 84.455.
Slitelag skal legges med fall mot sluk etc. slik at vannansamlinger i svanker etc. ikke forekommer. For herdetiltak vises det til prosess 84.46.
Mengden måles som utstøpt betongvolum. Enhet: m3
Omfatter vedlikehold og utskifting av treslitelag.
Utskifting av strøved inngår i prosess 88.411 og prosess 86.1.
Det skal benyttes trevirke i nordisk furu eller furu med tilsvarende dokumenterte egenskaper i fasthetsklasse C24 med samme dimensjoner og utforming som gammelt slitelag. Bordene skal være trykkimpregnert i klasse AB i henhold til NTR-dokument nummer 1 eller av eik eller annet holdbart treslag. Forbindelsesmidler skal være av samme type, dimensjon og utførelse som eksisterende forbindelsesmidler.
Som prosess 86.1 og den spesielle beskrivelsen.
Mengden måles som prosjektert areal. Enhet: m2
Omfatter funksjonskontroll, vedlikehold, utskifting og ettermontering av nytt utstyr på bruer og ferjekaier.
Kostnaden angis som rund sum. Enhet: RS
Omfatter vedlikehold, utskifting og ettermontering rekkverk i stål, tre eller betong, beskyttelsesrekkverk med skjerm over elektrifisert bane, rekkverksavslutninger og overgang til vegrekkverk, overgang mellom ulike typer rekkverk (skinne/rør) og overgang til støyskjermer.
Fjerning og deponering av eksisterende rekkverk samt midlertidige rekkverk inngår i prosessen.
Rekkverk skal deponeres på godkjent mottak og deponeringsavgifter inngår i prosessen.
Oppmåling, tilpasninger og detaljering for produksjon inngår i prosessen.
Vedlikehold av overflatebehandling på eksisterende rekkverk i forbindelse med montasjearbeider inngår i prosessen. Generelt vedlikehold av overflatebehandling inngår i prosess 88.37.
Betongarbeider i forbindelse med vedlikehold av understøp av fotplater og utstøping av rekkverksutsparinger inngår i prosessen.
Øvrig vedlikehold av betong rundt rekkverksinnfestinger og betongrekkverk inngår i prosess 88.22 og 88.27.
Det vises til prosess 87.2 og håndbok N101 Rekkverk og vegens sideområder, håndbok V160 Standard vegrekkverk og håndbok V161 Standard brurekkverk.
Borehuer og øvrige småskader i korrosjonsbeskyttende belegg etter bearbeiding av eksisterende stålrekkverk korrosjonsbeskyttes med Vedlikeholdssystem 3 i henhold til prosess 88.37.
Ved utskifting skal nye deler være i samme dimensjon og kvalitet som originale deler. Vedlikehold av typegodkjente rekkverk skal utføres med originaldeler fra leverandøren som har fått godkjent rekkverket.
Klebeankere skal være egnet til faststøping av stål i betong. Ekspansjonsbolter tillates ikke brukt. Strekkapasitet på klebeankere er angitt i den spesielle beskrivelsen.
Rekkverksstolper med plastiske deformasjoner eller redusert kapasitet skal skiftes ut. Skinner, paneler, hånd- og fotlister kan rettes ut etter forvarming i henhold til prosess 85.221 dersom kapasiteten blir tilfredsstillende, hvis ikke skiftes de ut.
Fjerning av eksisterende rekkverk
Bolter eller stolper kuttes plant med overkant betongoverflate.
Oppmåling, tilpasninger og detaljering for produksjon/prosjektering
Oppmåling skal utføres så detaljert at entreprenøren kan bestille delene direkte ut fra oppmålingen eller at den prosjekterende kan utarbeide de nødvendige tegninger av rekkverksreparasjonen eller utskiftingen.
Oppmålingen skal identifisere behov for hvilke tilpasninger til eksisterende rekkverk som trenger prosjektering.
Det utarbeides rapport hvor mål og detaljer vedrørende behov for tilpasninger framgår. Denne forelegges byggherren slik at nødvendig prosjektering kan utføres før bestilling.
For øvrig som prosess 87.2.
Stolper i grunnen
Stolper i grunnen skal ha rammedybde som ved fullskalatest. Standardrekkverk skal ha rammedybde minimum lik 1200 mm. For å sikre at krav til rammedybde tilfredsstilles skal stolpene tydelig merkes 1200 mm fra spiss.
Innfesting av rekkverksstolper
Som prosess 87.2.
Det benyttes mal ved boring av hull for boltegruppe. Ved gjennomboring skal det mates forsiktig på slutten for å unngå utslag av betong i underkant.
Før liming/klebing skal oppborede hull blåses rene.
Ved innfesting med gjennomgående hull skal spalten mellom hull og gjengestag injiseres.
Som prosess 87.2 d).
Kapasitet på klebeankere skal testes. Før montering av rekkverk starter skal fire klebeankere montert i rekkverksrommet belastes til 80 % av karakteristisk kapasitet. Dersom det påvises sprekker eller permanente deformasjoner i eller rundt en eller flere av klebeankere skal test gjentas på nye klebeankere etter revisjon av prosedyre for installasjon. Klebeankere fjernes etter utført test dersom disse ikke har tilstrekkelig kapasitet og skal brukes til innfesting av rekkverk. Dersom det ikke påvises sprekker eller permanente deformasjoner ved testing, kan klebeankere for rekkverk installeres.
På bolter for innfesting av rekkverk skal minimum 2 % testes til 80 % av karakteristisk kapasitet. Dersom det påvises feil skal bolt erstattes med ny bolt og testomfanget økes med ytterligere 2 % av boltene. Dette gjentas inntil det ikke registreres feil under testing.
Mengden måles mengden som løpemeter rekkverk. Lengder mindre enn 1 m regnes som 1 m. Enhet: m
Omfatter vedlikehold av eksisterende rekkverk inkludert understøp av fotplater og utstøpte utsparinger i rekkverksinnfestinger.
Omfatter vedlikehold av understøp av fotplater.
Mengden måles som antall vedlikeholdte understøper. Enhet: stk
Omfatter vedlikehold av innstøping av rekkverksstolpe i utsparing.
Mengden måles som antall vedlikeholdte innstøpinger. Enhet: stk
Omfatter retting av profiler i stål- og aluminiumsrekkverk med plastiske deformasjoner.
Rekkverksstolper med plastiske deformasjoner skal ikke rettes, men skiftes ut.
Mengden måles som antall rettede profiler. Enhet: stk
Omfatter tiltrekking av skruer/muttere.
Mengden måles som antall skruer. Enhet: stk
Omfatter utskifting av skadde enkeltkomponenter i rekkverk.
Mengden måles som antall utskiftede utblokkinger. Enhet: stk
Omfatter utskifting av rekkverksstolper og stolper i beskyttelsesskjermer og støyskjermer i stål, tre, aluminium eller plast på bruer og i overganger til vegrekkverk.
Mengden måles som antall utskiftede stolper. Enhet: stk
Omfatter utskifting av skruer og muttere med skiver.
Defekte eller skadde skruer erstattes med nye tilpassede skruer eller friksjonsskruer med tilhørende muttere og skiver.
Det vises for øvrig til prosess 85.13, 85.25 og den spesielle beskrivelsen.
Mengden måles som antall utskiftede skruer. Enhet: stk
Omfatter utskifting av glass og paneler i støyskjermer.
Mengden måles som antall utskiftede glass/paneler. Enhet: stk
Omfatter utskifting, levering og ettermontering av rekkverk.
Rekkverket skal tilfredsstille krav til materialer, utførelse, toleranser og kontroll gitt i prosess 87.2.
Type rekkverk er angitt i den spesielle beskrivelsen.
Omfatter oppmåling for tilpasninger og detaljering for produksjon eller prosjektering av rekkverk.
Kostnaden angis som rund sum. Enhet: RS
Endeavslutning inngår i prosess 88.6136.
Omfatter materialer og utførelse av plasstøpt betongrekkverk, inklusiv armering.
Øvrige krav som prosess 87.241
Omfatter levering og montering av beskyttelsesskjerm over jernbane.
Jording, utisolering og skilting av rekkverk inngår også i prosessen.
Det må påregnes ulike løsninger for lengde og innfesting av stolpe.
Mengden måles som antall endeavslutninger. Enhet: stk
Mengden måles som antall støtputer. Enhet: stk
Omfatter levering og montering av overgang til vegrekkverk. Innfesting til eksisterende vegrekkverk inngår i prosessen.
Lengde av rekkverk med styrkeklasse H2 ut fra brua er angitt i den spesielle beskrivelsen.
Mengden måles som antall overganger. Enhet: stk
Omfatter vedlikehold og utskifting av lagre. Ved utskifting av lagre er fjerning og deponering av eksisterende lagre samt levering og montering av nye lagre inkludert i prosessen. Deponering av lager skal skje hos godkjent mottak og deponeringsavgifter inngår i prosessen.
Tiltak for å forhindre at konstruksjonen er fastholdt slik at oppjekking forhindres inngår i prosessen, det samme gjelder etterarbeider i denne forbindelse.
Jekking og midlertidig understøttelser samt levering, montering og understøp av nye lagre inngår i prosessen.
Betongarbeider inngår i prosess 88.2 og vedlikehold av korrosjonsbeskyttelse i prosess 88.37.
Som prosess 87.3 og den spesielle beskrivelsen.
Lagrene skal monteres med riktig høyde og stilles i korrekt posisjon i forhold til temperatur på tidspunktet for justering eller montering. Posisjonen skal avtales med byggherren.
Jekkene skal være hensiktsmessig utformet, og ha tilstrekkelig kapasitet som angitt i den spesielle beskrivelsen. Ved oppjekking skal jekkene plasseres og benyttes i henhold til den spesielle beskrivelsen for at konstruksjonselementer ikke skades. Bevegelser skal foretas rolig, uten støt eller slag.
Ved oppjekking skal det fortløpende kontrolleres at brua ikke er fastholdt i rekkverk, fugekonstruksjon, opplagring eller i fugespalter.
Midlertidige understøttelser skal være sikret mot påkjørsel og beskyttet mot skader i forbindelse med arbeidene.
Etter oppjekking skal jekker låses slik at overliggende konstruksjon ikke hviler på hydraulikken.
Dersom det er fare for setninger i understøttelse skal setningsutvikling overvåkes med oppmålinger og det skal etterjekkes dersom setning overgår akseptabelt nivå som angitt i den spesielle beskrivelsen.
Lagre skal ikke pålastes før understøp har oppnådd tilfredsstillende fasthet.
Vedlikehold av overflatebehandlingen av stållagre utføres som prosess 88.37.
For øvrig vises det til prosess 87.3 og den spesielle beskrivelsen.
Mengden måles som antall vedlikeholdte eller utskiftede lagre per lagerstørrelse og type. Enhet: stk
Omfatter vedlikehold og utskifting av fugekonstruksjoner, som tiltrekking av bolter, vedlikehold/utskifting av slitte eller skadde deler, vedlikehold/utskifting av fugeelementer eller hele fugekonstruksjoner.
Ved utskifting inngår rengjøring, oppmåling, levering og montering av fugekonstruksjon. Endeavslutninger og gjennomføringer i føringskanter/kantdragere og betongrekkverk inkluderes. Det samme gjelder rengjøring og/eller fjerning av gjenstående gammel forskaling og annet som kan blokkere fugespalten. Fjerning og deponering av eksisterende fugekonstruksjon, bortmeislet betong og annet avfall til godkjent mottak inngår i prosessen.
Deponeringsavgifter inngår også i prosessen.
Demontering/mellomlagring og remontering av fuge inngår i prosessen.
Ved behov for vedlikehold av betong utover fugeseng for innstøping av ny fugekonstruksjon med kantavslutninger/gjennomføringer inngår dette i prosess 88.22.
Dersom det er behov for innboring og faststøping av dybler og skjøtejern inngår dette i prosess 88.2245.
Arbeider med fuktisolering og slitelag, rissanvisende fuge, asfaltfuge og fugeterskler inngår i prosess 88.5.
Fugekonstruksjonen skal tilfredsstille krav gitt i prosess 87.4. Betong for utstøping skal være i henhold til prosess 84.4.
Spesiell armering som legges i overdekningssonen for fastholding av fugekonstruksjonen skal være i rustfri kvalitet i henhold til prosess 84.322. Det benyttes kamstål i rustfritt stål i henhold til NS-EN 10088, nummer 1.4401 eller stål med høyere PRE-verdi, og med mål og mekaniske egenskaper i henhold til NS 3576-5.
Oppmåling
Entreprenøren skal kontrollmåle fugelengder, åpning i fugespalten og knekker for fortau og kantdragere av fugekonstruksjon på stedet før fugekonstruksjon bestilles. Temperaturen ved oppmålingstidspunktet skal også registreres.
Oppmåling på brustedet skal være utgangspunktet for prosjekteringen av fuga, som blant annet skal sikre at størrelse på uthugd fugeseng, armering av fugeseng, endeavslutninger og montasje tilpasses den spesifikke fugekonstruksjonen som benyttes.
Kabler som kan komme i konflikt med fugearbeidene skal identifiseres og måles inn. Oppmåling forelegges byggherren slik at nødvendig prosjektering av fugekonstruksjonen kan utføres. I tillegg skal det leveres en beskrivelse av nødvendige tiltak for å unngå skader på personer og installasjoner.
Deloperasjoner
Fugearbeider deles opp i deloperasjoner slik at krav til trafikkavvikling tilfredsstilles.
For å få fleksibilitet skal entreprenøren bestille ekstra fugeelementer og lengde på gummimembran utover teoretisk mål for å ta hensyn til kapping ved etappevis montasje.
Betongarbeider
Dersom det avdekkes behov for tiltak utover nødvendige arbeider for faststøping av fugekonstruksjon skal byggherren varsles og videre arbeider avtales spesielt. Dette kan for eksempel være behov for utbedring av skader eller etablering av større fugespalte for at bevegelser skal kunne tas opp.
Metoder for fjerning av betong kan velges fritt blant de som er beskrevet i prosess 88.22.
Fugeseng skal meisles opp med utforming i henhold til den spesielle beskrivelsen.
Metode som benyttes skal være skånsom mot gjenstående armering og betong. Eksisterende armering skal frilegges og bevares. Oppdages det uregelmessigheter i forhold til originale konstruksjonstegninger skal byggherren varsles umiddelbart slik at planene kan tilpasses spesielt.
Før trafikk settes på understøpt fugekonstruksjon skal det verifiseres at betongfasthet er minst 30 MPa. Dette gjøres ved teoretisk beregning av fasthet som funksjon av temperatur i herdefasen. Dersom det er angitt i den spesielle beskrivelsen, skal betongfastheten dokumenters ved hjelp av minimum fire prøvestykker som støpes ut samtidig med understøpen og legges ved brua fram til prøving. To av prøvestykkene trykkes før trafikken settes på og skal da ha en trykkfasthet minimum 25 MPa for begge enkeltprøver. Hvis denne ikke er oppnådd, skal tidspunkt for åpning for trafikk utsettes og de to gjenværende prøvestykkene trykkes.
Levering og montering av fugekonstruksjon
Fuga skal stilles inn med hensyn på riktig temperatur på monteringstidspunktet. Forventet endring i fugeåpning i forhold til temperatur og minimum og maksimum temperatur på brustedet er angitt i den spesielle beskrivelsen.
Fugekonstruksjonen skal være vanntett i full lengde inklusive oppføringer i føringskanter, kantdragere og betongrekkverk etter montasjen. Gummimembran skal føres kontinuerlig gjennom hele fugekonstruksjonen og opp i endeavslutninger. Ved etappevis montering på grunn av trafikkavvikling, skal dette planlegges nøye og plan for arbeidet forelegges byggherren.
For øvrig som prosess 87.4.
Rengjøring/opprensk
Fugespalten, lageravsats og underliggende terreng skal være helt fritt for sand, smuss, meislingsavfall etc. når arbeidene ferdigstilles.
Nivåforskjell mellom fugekonstruksjon og fugeterskel og slitelag: 5 ± 2 mm.
Det kontrolleres at overkant fugeterskel ligger 5 mm over overkant fugekonstruksjon og flukter med overkant tilstøtende slitelag. Det kontrolleres med rettholt at kravet er tilfredsstilt for fugekonstruksjon, fugeterskel og tilstøtende slitelag korrigert for nivåforskjell mellom fugekonstruksjon og fugeterskel.
Mengden måles som lengde utskiftet fugekonstruksjon. Enhet: m
Omfatter fugeutskifting i henhold til prosess 88.63. Endeavslutninger inngår i prosess 88.632 og 88.633, gjennomføringer inngår i prosess 88.634 og ekstra underliggende system for vannavrenning inngår i prosess 88.635.
Omfatter endeavslutning av fugekonstruksjon i føringskant/kantdrager.
Mengden måles som antall endeavslutninger. Enhet: stk
Omfatter endeavslutning av fugekonstruksjon i betongrekkverk.
Mengden måles som antall endeavslutninger. Enhet: stk
Omfatter gjennomføring av fugekonstruksjon i føringskant/kantdrager.
Mengden måles som antall gjennomføringer. Enhet: stk
Omfatter levering og montering av system for overvannshåndtering ved fuger.
Renner og rør skal være i rustfritt stål i henhold til NS-EN 10088, nummer 1.4404, 1.4435, 1.4436 eller tilsvarende.
Mengden måles som lengde fugekonstruksjon med system for vannavrenning. Enhet: m
Omfatter vedlikehold, ombygging og utskifting av overvannsystem på bruer og ferjekaier. Fjerning og deponering av eksisterende overvannsystem inngår i prosessen. Deponering skal skje ved godkjent mottak og deponeringsavgifter inngår i prosessen. Ved utbedring og ombygging av overvannsystem skal rengjøring inkluderes i prosessen.
Arbeid med fuktisolering og slitelag i forbindelse med vedlikehold av vannavløp inngår i prosess 87.15.
Gjenstøping av hull inngår prosess 88.2272 og kjerneboring for nye vannavløp inngår i prosess 88.2262.
Detaljering av overvannsystem ved utskifting er angitt i den spesielle beskrivelsen.
Som prosess 87.5, prosess 88.22 og prosess 88.226.
Nytt overvannsystem skal festes i henhold til den spesielle beskrivelsen og gjennomføringen i brudekke skal være tett.
Det kontrolleres at vannavrenning blir tilfredsstillende og at vann ikke samles opp og blir stående på brudekke eller andre steder i konstruksjonen. Tetthet i sammensatte rørsystemer skal kontrolleres ved at disse fylles opp med vann. Det skal da ikke forekomme vannlekkasjer.
Mengden måles som antall vannavløp. Enhet: stk
Omfatter fjerning og deponering samt gjenstøping av hull etter vannavløp.
Mengden måles som antall fjernede vannavløp. Enhet: stk
Omfatter ombygging av eksisterende overvannsystem som for eksempel forlengning av rør i underkant brudekke.
Mengden måles som antall ombygde overvannsystem. Enhet: stk
Omfatter levering og montering av nytt overvannsystem, sluk, sandfang, tilkobling til overvannsrør i grunnen, opphengs-/ monteringsdetaljer, bend, skjøter, overganger, glidemuffer, rørkompensatorer ved landkar, krager og flenser etc.
Mengden måles som antall monterte overvannsystem. Enhet: stk
Omfatter vedlikehold, utskifting og nyinstallasjon av elektro og maskin.
Funksjonsprøving av elektriske installasjoner og maskiner etter vedlikeholdsarbeid, utskifting og nyinstallasjon inngår i prosessen.
Rapport fra funksjonsprøving forelegges byggherren.
Kostnaden angis som rund sum. Enhet: RS
Omfatter elektroprosjektering, vedlikehold, utskifting, levering, montering og tilkobling av elektriske anlegg på bruer og ferjekaier. Levering og montering av kabler, kabelbru, trekkerør etc. for føring av kabler i bru inngår i prosessen.
For ferjekaier skal elektrisk anlegg være i henhold til håndbok V431 Ferjekaier - prosjektering, håndbok V432 Ferjekaier - elektrohydrauliske styringssystemer og håndbok V433 Ferjekaibruer - tegninger.
Vedlikehold, levering og montering av elektrisk utstyr for katodisk beskyttelse inngår i prosess 88.26 eller 88.337 med unntak av framføring av nettspenning (230V) fram til kontrollskap som inngår i denne prosessen.
Fjerning og deponering av utrangerte elektriske installasjoner til godkjent mottak inngår i prosessen.
Deponeringsavgifter inngår i prosessen.
Betongarbeider som er nødvendig for arbeidene, inngår i prosess 88.2
Som prosess 87.6
Som prosess 87.6
Omfatter vedlikehold, utskifting, levering, montering, tilkobling og idriftsetting av elektriske anlegg for elektrisk og maskinelt utstyr og installasjoner på bru/ferjekai. Lynvernanlegg skal tilfredsstille krav gitt i NEK EN 62305.
Omfatter vedlikehold, utskifting, levering, montering, tilkobling og idriftsetting av permanent belysning inklusive fester, stolper og armaturer, trekkerør, kabler, koblinger, sikringsskap etc. på bruer og ferjekaier.
Omfatter vedlikehold, utskifting, levering, montering, tilkobling og idriftsetting av markerings- og varsellys som har til hensikt å varsle trafikk på veg, i luft og til vanns på bruer og ferjekaier.
Omfatter vedlikehold, utskifting, levering, montering, tilkobling og idriftsetting av dekorasjonsbelysning på bruer og ferjekaier.
Omfatter vedlikehold, utskifting, levering, montering, tilkobling og idriftsetting av innvendig belysning i kasser, hule søyler etc. Det skal monteres lysbrytere ved alle inspeksjonsluker/dører.
Omfatter vedlikehold, utskifting, levering, montering, tilkobling og idriftsetting av annen belysning.
Omfatter vedlikehold, utskifting, levering, montering, tilkobling og idriftsetting av spesielt elektrisk utstyr for ferjekaier som beskrevet i håndbok V431 Ferjekaier - prosjektering, håndbok V432 Ferjekaier - elektrohydrauliske styringssystemer og håndbok V433 Ferjekaibruer - tegninger og den spesielle beskrivelsen.
Mengden måles som antall styreskap. Enhet: stk
Omfatter vedlikehold, utskifting, levering, montering, tilkobling og idriftsetting av elektrisk materiell og utstyr som kabler, inntaksskap, fordelingsskap, kontakter, armaturer med mere i aggregathus.
Mengden måles som prosjektert antall styreskap. Enhet: stk
Mengden måles som antall kabelsneller. Enhet: stk
Omfatter vedlikehold, utskifting, levering, montering, tilkobling og idriftsetting av transformatorer, likerettere, generatorer, solcellepaneler, vindmøller, batterier etc. med skap, innfesting, kabling, trekkerør etc.
Omfatter vedlikehold, utskifting, levering, montering, tilkobling og idriftsetting av styring og overvåkingssystemer på bruer og ferjekaier for ferjekaibruer og bevegelige bruer, trafikkavvikling, etc. samt instrumentering og overvåkingssystemer for registrering av værforhold, belastninger, funksjon, tilstandsutvikling, alarmsystemer etc. Styring og overvåkningssystemer for katodiske anlegg inngår i prosess 88.26 og 88.337.
Dataloggere, modemer, computere, PLS, software, mobiltelefoner, instrumentering, sensorer, skap, innfesting, kabling, trekkerør etc. inngår i prosessen.
Omfatter vedlikehold, utskifting, levering, montering, tilkobling og idriftsetting av styresystemer for ferjekaibruer som beskrevet i håndbok V431 Ferjekaier - prosjektering, håndbok V432 Ferjekaier - elektrohydrauliske styringssystemer og håndbok V433 Ferjekaibruer - tegninger og den spesielle beskrivelsen.
Mengden måles som antall sendere/mottakere. Enhet: stk
Mengden måles som antall signalbokser. Enhet: stk
Omfatter vedlikehold, utskifting, levering, montering, tilkobling og idriftsetting av automatisk styringssystem for heving og senking av ferjekaibru.
Omfatter vedlikehold, utskifting, levering, montering, tilkobling og idriftsetting av styring og overvåkingssystem for trafikkavvikling på bevegelige bruer, bruer som stenges ved sterk vind, anlegg for automatisk stengning ved skipspåkjørsel etc. Dette kan være utstyr som kameraovervåkning, vindmåling, kommunikasjonsenhet mot Vegtrafikksentralen etc.
Omfatter vedlikehold, utskifting, levering og montering av alarmsystemer.
Omfatter vedlikehold, utskifting, levering, montering, tilkobling og idriftsetting av jording, lynavleder og annet overspenningsvern.
Omfatter vedlikehold, utskifting, levering, montering, tilkobling og idriftsetting av maskinelt utstyr. For utstyr og maskiner hvor leverandøren må skreddersy løsninger for tilpasning til konstruksjonen skal detaljering og prosjektering være inkludert i prosessen.
For ferjekaibruer inngår maskinelt utstyr som beskrevet i håndbok V431 Ferjekaier - prosjektering, håndbok V432 Ferjekaier - elektrohydrauliske styringssystemer og håndbok V433 Ferjekaibruer - tegninger.
Elektroarbeider inngår i prosess 88.651. Fjerning og deponering av utrangerte maskiner med tilbehør inngår i prosessen. Deponering skal skje ved godkjent mottak og deponeringsavgifter inngår i prosessen.
Som prosess 87.7 og den spesielle beskrivelsen.
Omfatter vedlikehold, utskifting, levering og montering av hydraulisk utstyr til bevegelige bruer, heisesystem for ferjekaibruer og annet hydraulisk utstyr. Selve heisetårnet inngår i prosess 85.
Mengden måles som antall aggregater. Enhet: stk
Omfatter vedlikehold, utskifting, levering, montering, tilkobling og idriftsetting av hydrauliske sylindere for åpning eller løfting og lukking av bevegelige bruer, ferjekaibruer, låsesystemer etc.
Mengden måles som antall sylindere. Enhet: stk
Mengde males om antall sjokkventiler. Enhet: stk
Omfatter vedlikehold, utskifting, levering, montering, tilkobling og idriftsetting av pumper, inklusiv tilpasninger.
Mengden måles som antall pumper. Enhet: stk
Mengden måles som antall avfuktningsanlegg. Enhet: stk
Mengden måles som antall nødstrømaggregater. Enhet: stk
Omfatter vedlikehold, utskifting, levering, montering, tilkobling og idriftsetting av fastmontert bevegelig tilkomstutstyr som heiser, innvendige inspeksjonsvogner og malevogner etc. inklusive oppheng, heiswire, lodd, skinnesystem festet inn i bærekonstruksjonen, framdriftsmaskineri med styringssystem etc.
For tilkomstutstyr hvor leverandøren må skreddersy løsninger for å tilpasse disse konstruksjonene skal detaljering og dimensjonering være inkludert i prosessen.
Levering og montering av tilkomst til vogner inngår i prosess 87.85.
Vogner skal utstyres med nødbrems. Heis skal være installert med nødtelefon med direkte kontakt til bemannet vaktsentral.
Omfatter vedlikehold, utskifting, levering, montering, tilkobling og idriftsetting av heiser innvendig i brutårn etc., inklusiv eventuelle tilpasninger.
Mengden måles som antall heiser. Enhet: stk
Omfatter vedlikehold, utskifting, levering, montering, tilkobling og idriftsetting av inspeksjonsvogn innvendig i brukasser etc. inklusiv eventuelle tilpasninger.
Mengden måles som antall sperrebommer. Enhet: stk
Omfatter funksjonskontroll, vedlikehold, utskifting, levering og montering av annet utstyr på bruer og ferjekaier. For ferjekaibruer vises det til håndbok V431 Ferjekaier - prosjektering, håndbok V432 Ferjekaier - elektrohydrauliske styringssystemer og håndbok V433 Ferjekaibruer - tegninger. Fjerning og deponering av utstyr inngår i prosessen. Utstyr skal deponeres ved godkjent mottak og deponeringsavgifter inngår i prosessen.
Som prosess 87.8 og den spesielle beskrivelsen.
Som prosess 87.8 og den spesielle beskrivelsen.
Kostnaden angis som rund sum. Enhet: RS
Omfatter vedlikehold, utskifting, levering og montering av svingningsdempere på bruer, påkjørselsvern, fenderverk og fendere bak ferjekaibru.
Omfatter vedlikehold, utskifting, levering og montering av svingningsdempere.
Omfatter vedlikehold, utskifting, levering og montering av påkjørselvern mot bil- og skipstrafikk på bruer.
Omfatter vedlikehold, utskifting, levering og montering av fenderverk på ferjekaier.
På ferjekaier omfatter arbeidet blant annet:
Stålplatevegg
- reparasjon av sprekker i sveiseskjøter og løse bolter
- reparasjon av skader i bakenforliggende treverk
Stålrør med bildekk
Stålrør med gummifender mellom rør og kai, og påskrudd plastplanke mot ferja
Dumperdekk direkte mot betongvegg
Omfatter vedlikehold, utskifting, levering og montering av fender til ferjekaibru.
Mengden måles som antall fendere. Enhet: stk
Omfatter vedlikehold, utskifting, levering og montering av fastmontert tilkomstutstyr som trapper, leidere, gangbaner, dører, luker, sikringsvaier på bærekabler etc.
Bevegelig tilkomstutstyr som heiser, inspeksjonsvogner og malevogner inngår i prosess 88.6525.
Som prosess 87.85.
Mengden måles som antall trapper. Enhet: stk
Mengden måles som antall leidere. Enhet: stk
Mengden måles som antall luker. Enhet: stk
Mengden måles som antall dører. Enhet: stk
Mengden måles som lengde sikringsvaier. Enhet: m
Mengden måles som lengde gangbane. Enhet: m
Omfatter vedlikehold av utstyrs- og servicebygg som maskinhus, aggregathus, utstyrshus, operasjons- og servicebygg, kontrolltårn, venterom, toaletter, venteskur, kiosk og øvrige bygg tilknyttet bruer og ferjekaier.
Bygninger for ferjekaier skal være som beskrevet i håndbok V431 Ferjekaier - prosjektering, håndbok V432 Ferjekaier - elektrohydrauliske styringssystemer og håndbok V433 Ferjekaibruer - tegninger.
Omfatter vedlikehold, utskifting, levering og montering av utstyr til bygninger for bruer og ferjekaier.
Utstyr til bygninger for ferjekaier skal være som beskrevet i håndbok V431 Ferjekaier - prosjektering, håndbok V432 Ferjekaier - eletrohydrauliske styringssystemer og håndbok V433 Ferjekaibruer - tegninger.
Mengden måles som antall vannuttak. Enhet: stk
Mengden måles som antall sluk/avløp. Enhet: stk
Mengden måles som antall oljeutskillere. Enhet: stk
Omfatter vedlikehold, utskifting, levering og montering av utsmykning på bruer og ferjeleier.
Omfatter vedlikehold, utskifting, levering og montering av spesielt utstyr til ferjekaier.
Omfatter vedlikehold, utskifting, levering og montering av fortøyningsutstyr (pullere).
Mengden måles som antall pullere. Enhet: stk
Omfatter vedlikehold, utskifting, levering og montering av sikkerhetsutstyr som redningsstige, redningsbøye, kantlist etc.
Mengden måles som antall redningsstiger. Enhet: stk
Mengden måles som antall redningsbøyer. Enhet: stk
Mengden måles som lengde kantlist. Enhet: m
Omfatter full funksjonskontroll med testkjøring på bevegelige bruer og ferjekaier, kontroll av anlegg på negativlagre og opplagring i brutupp, låsebolter, fortyngde, justering av motvekter etc.
Funksjonsprøving utføres i henhold til den spesielle beskrivelsen.
